ICEM笔记目录目录...................................................................... (1)1 入门介绍...................................................................... (3)1.1 ICEM保存时各个文件类型的含义 ..................................................................... (3)1.1.1 ICEM在画网格时保存注意事项 (4)1.1.2 几何导入ICEM时,如何在ICEM中设置精度, (4)1.1.3 如何生成rpl文件 ..................................................................... . (4)1.1.4 如何将Pro/E生成的几何导入到ICEM中, (4)1.1.5 在PRO/E中如何生成二维平面几何,导入到ICEM中, (5)1.1.6 PRO/E中装配体如何进行划分网格, (5)1.2 ICEM中对于结构化网格与块的映射的思考 (5)2Geometriy .............................................................. (6)2.1 Geometry概念及用处简介 ..................................................................... .. (7)2.1.1 辅助点、辅助线、辅助面的必要性 (7)2.1.2 ICEM或PRO/E建立几何,需要建立拓扑的必要性。
(7)2.2 CreatePoint .................................................................. ............................................. 7 2.3 Create Modify Curve................................................................... (8)2.3.1 前面几种生成曲线的简单方式 (8)2.3.2 Isocurve Method.................................................................. .. (8)2.3.3 Surface-SurfaceIntersection ........................................................... .. (9)2.3.4 Project Curve on Surface................................................................. .. (9)2.3.5 Concatenate/ReapproximateCurves (9)2.3.6 Extract Curves fromSurfaces ............................................................... .. (9)2.3.7 ModifyCurves ................................................................. .. (9)2.3.8 CreateMidline ................................................................ ............................. 10 2.4 Create/ModifySurface ................................................................ . (10)2.4.1 From Curves选项 ..................................................................... (10)2.4.2 Curve Driven选项 ..................................................................... .. (10)2.4.3 Sweep Surface选项 ..................................................................... (10)2.4.4 Loft Surface over SeveralCurves ...............................................................102.4.5 Midsurface选项...................................................................... .. (11)2.4.6 Segment/TrimSurface ................................................................ .. (11)2.4.7 Create Curtain Surface、Extend Surface、GeometrySimplification (11)2.4.8 StandardShapes ................................................................. ......................... 11 2.5 RepairGeometry ............................................................... .. (12)2.5.1 BuildTopology ............................................................... .. (12)3Mesh ................................................................... .. (12)3.1 一般性问题 ..................................................................... . (13)3.1.1 有时候将边界层设置很薄时,会出现负体积,若将第一层厚度社大写,则有变成正体积了。
ICEM相关知识点什么是ICEMICEM(Integrated Computer Engineering and Manufacturing)是一种计算机辅助工程和制造软件。
它是由Ansys公司开发的一套全球领先的CAE(Computer-Aided Engineering)软件,广泛应用于航空航天、汽车、工业设备等领域的产品设计和开发过程中。
ICEM的应用领域ICEM主要应用于以下几个领域:1.航空航天工程:ICEM能够辅助设计和优化飞机、卫星、火箭等航空航天器的结构。
它可以进行复杂的流体力学和热力学分析,帮助工程师确定最佳的材料和构造,提高产品性能。
2.汽车工程:ICEM在汽车设计和制造过程中起着重要的作用。
它可以帮助工程师进行车辆的结构优化和碰撞仿真,提高汽车的安全性能和燃油效率。
3.工业设备工程:ICEM还可以用于设计和优化各种工业设备,如液压机械、化工设备等。
它可以进行材料强度和疲劳分析,提高设备的使用寿命和可靠性。
ICEM的功能和特点ICEM具有以下几个重要的功能和特点:1.几何建模:ICEM可以进行复杂几何模型的建立和编辑。
它支持多种几何构造,如曲线、曲面和体积,可以方便地创建复杂的产品模型。
2.网格划分:ICEM可以将几何模型划分成小的网格单元,以便进行后续的数值分析。
它支持多种网格划分算法,可以根据分析的要求进行不同程度的细化。
3.数值分析:ICEM可以对划分好的网格进行数值分析。
它支持多种物理模拟,如结构力学、流体力学和热力学等,可以帮助工程师进行产品性能的评估和优化。
4.后处理:ICEM可以对数值分析结果进行后处理和可视化。
它能够生成各种图表和动画,帮助工程师直观地了解产品的性能和行为。
ICEM的学习和应用要学习和应用ICEM,可以按照以下步骤进行:1.学习几何建模:首先,需要学习ICEM的几何建模功能。
可以通过阅读官方文档、参加培训课程或在线教程来掌握几何建模的基本操作和技巧。

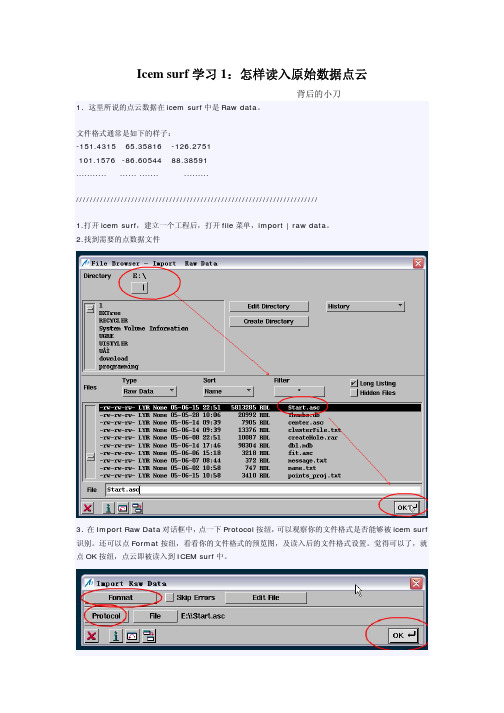

Icem surf学习1:怎样读入原始数据点云---------------背后的小刀1.这里所说的点云数据在icem surf中是Raw data。
文件格式通常是如下的样子:-151.4315 65.35816 -126.2751101.1576 -86.60544 88.38591........... ...... ....... .........//////////////////////////////////////////////////////////////////////1.打开icem surf,建立一个工程后,打开file菜单,import | raw data。
2.找到需要的点数据文件3.在Import Raw Data对话框中,点一下Protocol按纽,可以观察你的文件格式是否能够被icem surf 识别。
还可以点Format按纽,看看你的文件格式的预览图,及读入后的文件格式设置。
觉得可以了,就点OK按纽,点云即被读入到ICEM surf中。
4,点云读进来之后,可能会比较郁闷,发现点与点之间都存在着直线段。
5.这很正常,icem的Raw Data是扫描线数据,通常是用接触式测量机在产品曲面上扫几条比较有代表性的线形数据点来概括曲面形状。
Icem里还有一种点云数据格式,scan格式,这种格式是为激光测量设备准备的,可以存储海量的点数据。
所以,我们读入Raw Data后,如果觉得有必要,可以将Raw Data 转化为scan。
转化工具是Create | Scan | On Object。
6. 对scan进行三角网格化,生成小平面体,Create | Scan |Triangulation。
ICEM网格划法的学习总结1、ICEM学习ICEM的模型树按照几何、块、网格,局部坐标和part 几部分来显示。
在几何中点线面与块中的点线面叫法不同。
如下图所示:Body 在非结构化网格生成过程中,用于定义封闭的面构成的体,定义不同区域的网格。
Part是对几何与块的详细定义。
Part中既可以包含几何,又可以包含块。
可以点、线面、块、网格,但是一条线只存在于一个part中。
网格单元类型:1.网格生成方法: 1、AutoBlock2、Patch Dependent3、Patch Independent壳、面生成网格的过程:与颜色问题:导入ICEM中的模型首先要进行模型修复。
导入到ICEM 中的几何模型要可能会出现三种颜色curve,红颜色的正常,黄色的为不连续的,蓝色的为重复的。
黄色的是单个面的边界,红色的是两个面的交界线,蓝色的是三个/三个以上面相交的交线。
黄线表示出现了洞,可能是面丢失了,造成蓝线的原因是有面体重叠了,你得删除多余的面体。
黄色的线表有孔或缝隙。
绿色的线直接删除。
白色的边和顶点:这些边位于不同的材料体间,它们和被关联的顶点将被映射到这些材料体中最贴近的CAD表面,而且这些边上的顶点只能在表面内移动。
蓝色的边和顶点:这些边位于体内部。
它们的顶点也是蓝色的,可以在选择之前沿边拖拽。
绿色的边和顶点:这些边和关联的顶点是映射到曲线的,这些顶点只能在它所映射的曲线上移动。
红色的顶点:这些顶点是映射到指定的点的。
导入的模型必须是封闭的面,线是红色的。
自动生成翼型的网格。
将同一空间位置的重复节点消除,只保留一个节点,一般与“Verify”配合使用,这种方法可通过任何FEM定义、几何定义和组等实现。
缺省情况下,在经过消除重复节点而保留了唯一节点的位置,会用一个小红圆来表示。
在消除节点后,被消除节点原来所具有的与其它对象的关系转移到保留节点上,保留节点代替了被消除节点的作用。
“Equivalence”对组的影响是这样的,假如原来有两个节点node1和node2重合存在于一点处,但两个节点分别属于两个组group1和group2,经过“Equivalence”处理,node2将被消除,只保留node1,则node1既属于group1,又属于group2。
ICEM教程第一篇:ICEM教程根据自己的体会写的操作说明。
一.非结构化网格的一般步骤:1,导入几何体(Ug中定义family,输出tin文件)2,检查体:Repair Geometry(有时需要补面),给边界面取名。
检查体时,如果出现黄线,就说明几何体有问题,红色、蓝色线为正常的。
3,生成body,(非结构化网格必须依据body生成,流通区域建立body,如果要算热态的,固体区域也要生成body;有几个封闭区域生成几个body,且其名称必须不同。
)4, 设置全局网格(global mesh setup< global mesh size>,< set up periodicity>)。
在Global Mesh Setup 设置参数。
为了加密孔上的网格,要用Curvature/Proximity Based Refinement。
Refinement为近似圆时的多边形的边数。
5,设置周期边界网格,周期面上的网格必须一致,所以必须在设置周期面之后才能计算网格(compute mesh)。
使用mesh sizes for parts命令。
周期面必须要定义base(回转轴的基点),Angle (扇形面的角度),在这里旋转轴与ug中的模型有关,如果ug中不是以三个基准轴的话,就要自己找点(用Geometry的做点法来定)。
6,计算网格Compute Mesh。
7,display mesh quality,如果网格质量不行,可以在局部区域使用creat mesh density命令加密网格。
8,smooth Elements Globaly,Smoothing iterations一般选择25次,Up to quality一般为0.4 9,choose slovr 10.边界条件可以选择在fluent中设置(设置边界条件Boundary Conditions),直接输入网格二.一些操作技巧:要查看内部网格,可以点中mesh再单击右键,选择cut planes; creat mesh density,如果设置的尺寸不对,需要修改,点中Geometry下拉菜单中的density再单击右键,选择modify density。
在ICEM使⽤道路上的⾎与泪使⽤ICEM软件也经过了好⼏年,本⽂将结合我⾃⼰的亲⾝经历,总结⼀些⾃⼰从技术⼩⽩开始学习,遇到的⼀些问题!希望你在学习的过程中,少⾛⼀些弯路,少花⼀些时间。
1、在画⽹格之前,可以先在三维软件⾥⾯画好外场⽹格,然后倒⼊到icem中,采⽤igs和stp格式导⼊时,会产⽣破⾯等问题。
⼀定要把⼏何外形修补好,否则在⽣成⽹格时会产⽣各种问题。
2、ICEM有选择模式和试图模式,当⿏标为⼗字形时表明处于选择模式,⽤于选择⼏何、⽹格等元素;当⿏标为箭头时表明处于视图模式,⽤于观察控制⼏何⽹格等元素的显⽰。
可以使⽤快捷键F9实现两种模式的快速切换。
3、由于模型曲⾯法向量反向,⽆法⽣成附⾯层⽹格,但是可以⽣成⾯⽹格,状态栏会提⽰:cheaking the direction of input pri** mesh.4、对于复杂模型⽣成四⾯体边界层⽹格有哪些注意事项,因为⽣成模型的⽹格质量不是很⾼,尤其是边界层,⽼是控制不够好?建议如下:对于复杂模型四⾯体边界层控制确实⽐较难,没有统⼀的原则,但是可以根据⽹格质量,调节⽐较差的地⽅的控制参数,如⽹格尺⼨及尺⼨变化⽐率。
在进⾏⽹格光顺时可以尝试先冻结棱柱层,只光顺四⾯体,四⾯体光顺好了再⼀起光顺。
可以先⽣成⼀层棱柱层,然后劈分棱柱层,这种情况对于那种⼩⾓度⽣成边界层情况⽐较适合。
5、在需要特殊外形加密的地⽅,在绘制⼏何模型时就要考虑到,⽐如在机翼前缘,则在绘图时切个机翼曲⾯,使机翼前缘单独为⼀个⾯。
Mesh--surface mesh setup下⾯可以选择“mesh method”,autoblock.在使⽤该命令时,⼀般要配合着curve mesh setup 命令使⽤,布置合适的节点,才能再适合的位置加密⽹格。
6、⽤ ICEM CFD ⾃动⽣成的体⽹格(四⾯体⽹格质量⼤于等于0.4)与⽣成的结构化⽹格(六⾯体)哪个好?如果⾃动⽣成的体⽹格质量很好,为什么还要⽣成结构化⽹格?这涉及到求解器的问题,专门的结构化求解器精度是⽐较⾼的,这就是为什么要做结构化⽹格,⽽⾮结构化⽹格求解器的算法决定其精度要⽐结构化求解器算法差⼀点。
ANSYS ICEMCFD 5.1使用手册1. ANSYS ICEMCFD图形用户界面ANSYS ICEMCFD网格编辑器的标准化图形用户界面,提供了一个完善的划分和编辑数值计算网格的环境。
另外,自从ANSYS ICEM CFD 将相应的CAD模型(同样可以生成和编辑)与网格划分链接起来以后,网格编辑器允许用户在修改CAD模型后快速再生成新的网格。
对于为一个模型生成的网格可以被再次链接到一个新的CAD模型上,节约了重新划分网格的时间。
网格编辑器界面包括三个窗口:ANSYS ICEM CFD 主窗口模型的树状目录ANSYS ICEM CFD 信息窗口1.1:ANSYS ICEM CFD 主窗口除了图形显示区,在它的上部设置了一排按钮提供操作菜单,这些菜单包括:几何,网格,块,网格编辑,输出和post processing工具。
窗口的右上角有一串功能菜单,它们与以上这些菜单的选择无关。
文件:文件菜单提供许多与文件管理相关的功能,如:打开文件、保存文件、合并和输入几何模型、存档工程,这些功能方便了管理ANSYS ICEM CFD工程。
在这个菜单里有用的功能包括:新建工程、打开工程、保存工程、另存为、关闭工程、改变工作地址、几何菜单、网格属性、参数、结果、输入几何模型、输入网、输出几何模型和退出。
带有特殊标记的功能按钮包含有子菜单,可以通过点击看到。
编辑:菜单包括回退、前进、命令行、网格转换小面结构、小面结构转化为网格、结构化模型面。
视图:菜单包括合适窗口、放大、俯视、仰视、左视、右视、前视、后视、等角视、视图控制、保存视图、背景设置、镜像与复制、注释、加标记、清除标记、网格截面剖视。
信息:菜单包括几何信息、面的面积、最大截面积、曲线长度、网格信息、单元体信息、节点信息、位置、距离、角度、变量、分区文件、网格报告。
设置:菜单包括常规、求解七、显示、选择、内存、远程、速度、重启、网格划分。
帮助:启动帮助、启动用户指南、启动使用手册、启动安装指南、有关法律。
(a)几何菜单几何菜单包括编辑、修改几何图形的功能。
功能及作用:生成点、生成/修改线、生成/修改面、生成体、修改几何图形、转化图形、删除点、删除线、删除面、删除体积点及删除实体。
(b)网格菜单网格菜单包括ANSYS ICEM CFD 网格工具的模块。
以下按钮可以导入不同ANSYS ICEM CFD支持和开发的网格划分模块。
设置全局网格尺寸、设置表面网格尺寸、设置曲线网格尺寸、创建加密区、创建单元、表面网格、四面体、金字塔、六面体(旧界面)、六面体分区网格及拖拽网格。
点击这些按钮调用网格工具模块。
(c)块操作菜单创建块、分割块、合并顶点、编辑块、对应、移动顶点、块转换、编辑边、前期网格参数、前期网格质量、块检查、删除块。
(d)编辑网格菜单编辑网格菜单包括高级网格编辑必需的工具:粗化、平滑、合并网格。
通过这个菜单可执行的操作包括:创建单元、创建中间节点、网格检查、计算和显示质量、平滑全局网格、平滑六面体网格、修改网格、合并节点、分割网格、移动节点、偏移网格、转化网格、网格类型转化、调整网格密度、重新编号网格、网格重新自适应、删除中间节点、删除节点及删除单元。
(e)输出菜单输出菜单通过装配求解器、写求解器输入文件、启动求解器来控制边界条件的编辑。
输出菜单包括以下几个功能键:选择求解器、边界条件、编辑参数、写输入文件。
图标功能菜单:打开工程、保存工程、打开几何文件、打开属性文件(定义在几何体中的边界条件)、打开块文件、适合窗口、放大、测距离、当地坐标系、刷新。
回退:还原到上一步操作前进:重返到下一步操作框架显示:使几何图形显示框架状视图阴影显示:使几何图形固体(不透明)显示1.2:模型目录树位于屏幕左侧的模型目录树,通过部分、几何实体、单元类型和用户定义的子集控制图形显示。
因为有些功能只对显示的实体发生作用,所以目录树在孤立需要修改的特殊实体时体现了重要性。
部分:颜色标记和用户定义显示。
几何体:通过几何实体右边的选择框,用户对按钮选择可视模式控制显示。
1.3:消息窗口消息窗口包括所有ANSYS ICEM CFD写出的信息来使用户了解内部过程。
窗口显示操作界面和几何、网格功能的联系。
在操作过程中时刻注意消息窗口是很重要的,它将告诉用户进程的状态。
保存命令将所有窗口内容写入一个文件在工程打开的地方。
日志选择按钮选中状态时只将保存用户特定的消息。
注意日志文件与通过保存命令得到的文件比较的独特性。
这个文件写入工程打开的地方并可以更新记录的消息,当被选择关闭后,用户可以继续加入这个文件同通过再次激活且接受相同的默认文件名,它可重新附加在工程上。
2. 六面体网格工具(hexa)ANSYS ICEM CFD 是一个三维基体、半自动、多块结构和非结构、表面和网格生成工具。
2.1:介绍ANSYS ICEM CFD 块工具代表了一种生成六面体网格的新途径。
块拓扑模型在几何主要框架下直接生成,在一个友好界面下这些通常的专业操作也可以很容易因为自动化的特点而被接受。
ANSYS ICEM CFD 被认为是市场上最快的六面体网格生成工具,用户可以针对航空航天、汽车业、计算机和化工应用在相比传统工具很少的时间内生成高质量的网格。
在使用ANSYS ICEM CFD 生成网格过程中用户可以访问两种类型实体,块拓扑结构和几何体。
在生成了一个与几何体相当的拓扑模型后,拓扑块可以通过分割边、面、块改进。
此外,可以用在相关联的曲线或表面上单独或者成组移动块顶点的功能。
用户也可以通过使特定的块边与几何体曲线相关联在网格中捕获重要的几何特征。
而且,对于可以利用对称性的情况,用户可以通过拓扑变化实现,如:平移、旋转、镜像、比例。
简单的快拓扑概念使得块结构快速生成和操作,并最终很快的实现六面体网格产生。
ANSYS ICEM CFD 的块操作提供一个以基于映射的网格生成环境,默认的情况下在不同体之间所有块的平面与贴近他们的几何表面相关联,在同一个体的块的平面也可以与定义的为内部壁面的指定几何表面相关联。
一般来说,没有必要操作使所有的平面与主要几何表面相关联,这就大大减少了网格生成的困难。
ANSYS ICEM CFD 块操作的特点:自动O网格:对于非常复杂的几何体,ANSYS ICEM CFD 的块操作自动生成适应体的内部或外部O网格来参数化地使块拓扑适合几何体以保证好的网格质量。
边划分参数:六面体的边划分参数使用户特定的系列化要求具有无限的弹性。
随时保存办法:ANSYS ICEM CFD 块操作在网格生成中提供了随时保存表面的平滑和体的改进运算。
网格细化/粗化:网格的细化或者粗化允许用户在不同的梯度的地方对任何一个块区域分别指定一个更细或者更粗的网格定义。
命令流:命令文件记录功能使得参数化的块拓扑生成能同样链接于以改变尺寸的几何体。
对称性:在分析旋转机械的应用中是必要的,例如:六面体网格工具允许用户利用对称性针对旋转机械的一部分划分网格,最小化了模型尺寸。
形状关联:这个特性使用户可以将边的形状关联与已存在变形的边,更好的控制网格尤其在参数化的研究。
适应性:选择通过三维体网格生成三维表面网格,二维向三维的块拓扑转化。
2.1.1:ANSYS ICEM CFD块操作生成网格利用ANSYS ICEM CFD 块操作生成网格用户可以通过所有的直接、间接或者小面数据接口输入几何文件。
反复通过分割、合并、O网格定义、边/平面修改和顶点移动这些功能来特定块模型。
检查块的质量以保证块模型达到指定的质量限度。
边的划分参数赋值,如:最大单元尺寸、边界处单元初始高度、扩张率。
利用或者不利用定义映射参数来生成网格。
检查网格质量以保证达到特定的网格质量标准。
为期望的求解器写输出文件。
用户有必要随时可以返回以前的操作步处理块模型,如果网格质量不能达到指定的界限或者网格没有捕获某些几何特征。
块操作在任何时候能够被保存,这就允许用户返回到前期的块拓扑。
另外,在此过程中的任意一步,用户能运用各种映射方案生成网格,如:全部面映射、边映射、点映射或者完全没有映射。
在没有映射的情况下,将在块模型的平面上生成网格,可以快速的发现此时的块方案是否多余或者是否必须修改。
2.1.2块结构的数据基元ANSYS ICEM CFD 的块结构数据单元既包含几何也包含块拓扑数据,它们又分别包含若干子实体。
几何数据实体:点:由x、y、z、坐标定义的点曲线:有理B样条曲线表面:NURBS曲面块拓扑结构数据实体:顶点:块的顶点,至少有八个来定义一个块边:一个平面有四个边而一个块有十二个平面:六个平面构成一个块块:由顶点、边、平面构成的体1.1.3:ANSYS ICEM CFD 块结构的智能几何用支持参数化描述CAD模型和网格生成过程的ANSYS ICEM CFD 直接CAD接口,能够容易地在修改的几何体上再生成六面体网格。
在CAD体系中选择的几何体被标记带有网格生成信息(智能进行),如:边界条件、网格尺寸,而且这种智能几何信息被保存在主要几何体中。
在块操作中,通过更新映射的功能更新所有实体,映射到几何体指定点的块顶点自动适应参数的改变,用户可以快速重新计算网格。
此外,利用命令流的功能,ANSYS ICEM CFD 提供了完全的路径重现前期操作。
1.1.4:非结构和多块结构网格ANSYS ICEM CFD 的网格输出可以是非结构或者多块结构的,而且直到用户已经完成了全部的网格划分过程进行输出选择时才决定。
非结构网格输出:非结构网格输出的选择将产生单个网格输出文件,所有属于块交界面上共有的节点是合并的,独立于模型中块的数目。
多块结构网格输出:提供给能够识别多块结构网格的求解器,多块结构网格输出的选择将产生一个输出文件,包含在拓扑模型中的每一个块。
例如:一个块模型有五十五个块,那么在根目录中将产生五十五个输出文件。
此外,块输出选择允许用户最小化在多块结构法中输出文件的数目而没有合并块与块交界面上的任何节点。
1.1.5:块结构方案使用ANSYS ICEM CFD ,不论模型多么复杂生成一个六面体模型的必要基础操作是相同的。
当初始块拓扑结构生成后,接下来就可以通过分割合并块或者利用称作O网格(见下一节)的操作来修改。
在这些对于块的直接操作完成时,也可以通过变化块子实体(例如:顶点、边、平面)来间接修改。
初始化,hexa创建一个包含所有实体的块。
接下来进行的块菜单改进对对应于几何体的块模型的操作,可以在单个块或者若干块间作用。
注意:ANSYS ICEM CFD的拓扑结构实体用颜色来区别不同的属性。
边的颜色:白色的边和顶点:这些边位于不同的材料体间,它们和被关联的顶点将被映射到这些材料体中最贴近的CAD表面,而且这些边上的顶点只能在表面内移动。
