小区燃气设计说明书
- 格式:doc
- 大小:455.00 KB
- 文档页数:30
目录1. 工程概况及设计依据 ...................................................... - 1 -1.1工程概况 ............................................................ - 1 -1.2设计依据 ............................................................ - 1 -2. 燃气分类及性质 .......................................................... - 1 -2.1燃气分类 ............................................................ - 1 -2.2燃气性质 ............................................................ - 2 -3. 燃气流量计算 ............................................................ - 5 -3.1用气设备流量 ........................................................ - 5 -3.2管道流量计算 ........................................................ - 5 -4. 燃气管道敷设及绘制 ...................................................... - 6 -4.1燃气灶的安装要求 .................................................... - 6 -4.2热水器的安装要求 .................................................... - 6 -4.3室内燃气管道布置 .................................................... - 7 -4.4燃气计量表的布置: ................................................. - 10 -4.5燃气图纸绘制图例 ................................................... - 10 -5. 燃气管道水力计算 ....................................................... - 13 -5.1低压燃气管道计算图表 ............................................... - 13 -5.2局部阻力损失计算 ................................................... - 15 -5.3附加压力 ........................................................... - 16 -5.4建筑燃气系统水力计算 ............................................... - 17 -1.工程概况及设计依据1.1工程概况本工程为某一建筑的燃气系统设计,该建筑地上6层,地下1层。

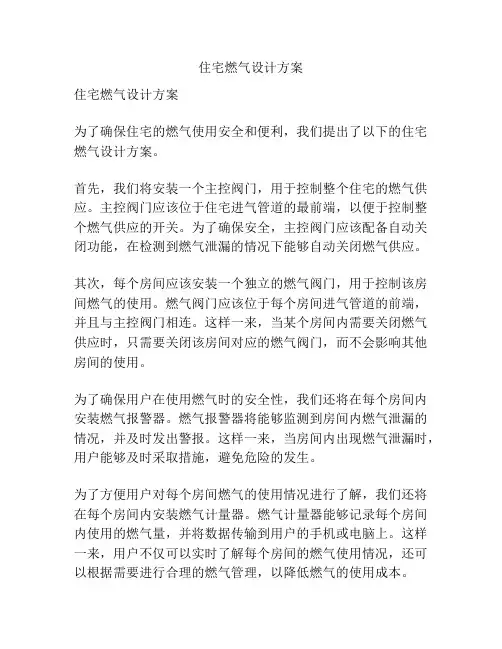

住宅燃气设计方案住宅燃气设计方案为了确保住宅的燃气使用安全和便利,我们提出了以下的住宅燃气设计方案。
首先,我们将安装一个主控阀门,用于控制整个住宅的燃气供应。
主控阀门应该位于住宅进气管道的最前端,以便于控制整个燃气供应的开关。
为了确保安全,主控阀门应该配备自动关闭功能,在检测到燃气泄漏的情况下能够自动关闭燃气供应。
其次,每个房间应该安装一个独立的燃气阀门,用于控制该房间燃气的使用。
燃气阀门应该位于每个房间进气管道的前端,并且与主控阀门相连。
这样一来,当某个房间内需要关闭燃气供应时,只需要关闭该房间对应的燃气阀门,而不会影响其他房间的使用。
为了确保用户在使用燃气时的安全性,我们还将在每个房间内安装燃气报警器。
燃气报警器将能够监测到房间内燃气泄漏的情况,并及时发出警报。
这样一来,当房间内出现燃气泄漏时,用户能够及时采取措施,避免危险的发生。
为了方便用户对每个房间燃气的使用情况进行了解,我们还将在每个房间内安装燃气计量器。
燃气计量器能够记录每个房间内使用的燃气量,并将数据传输到用户的手机或电脑上。
这样一来,用户不仅可以实时了解每个房间的燃气使用情况,还可以根据需要进行合理的燃气管理,以降低燃气的使用成本。
最后,为了确保燃气管道的质量和安全性,我们将使用高品质的燃气管材和连接件,并在安装过程中严格按照相关的标准进行操作。
此外,我们还将对安装完毕的燃气管道进行全面的测试,以确保燃气供应的质量和安全性。
综上所述,我们的住宅燃气设计方案包括安装主控阀门、独立的燃气阀门、燃气报警器和燃气计量器,以确保燃气的安全和便利使用。
同时,我们将使用高品质的燃气管材和连接件,并且严格按照标准进行施工和测试。
这样一来,用户不仅能够享受到方便的燃气使用,还能够享受到安全的燃气供应。
目录第一章燃气设计基本规定 (2)第一节绘图基本要求及设计图例 (2)1.燃气专业制图的一般规定 (2)2.设计文件标识 (3)3.常用绘图比例: (4)4. 燃气专业设计制图标准 (4)5. 设计图例 (6)第二节燃气管道施工图设计文件组成及格式规定 (6)1、燃气管道施工图设计文件组成: (6)2、燃气管道施工图设计文件组成的内容: (6)3.设计文件的格式规定 (7)第三节燃气管道施工图设计常用技术标准 (7)1.国家标准 (7)2.行业标准 (9)第一节施工图设计需收集的资料 (11)1.室内燃气管道施工图设计需收集的资料 (11)2.室外燃气管道施工图设计需收集的资料 (11)3.调压箱、室燃气管道施工图设计需收集的资料 (12)4. 锅炉房燃气管道施工图设计需收集的资料 (12)第二节施工图设计深度规定及样图 (12)1.施工图设计深度规定 (12)2 .各种施工图设计样图 (13)第三节设计计算参数 (13)1.同时工作系数表 (13)2. 水力计算表 (14)3. 民用庭院低压燃气管道管径选择指导性意见见表2.3-4; (14)4.室内立管管径的确定推荐意见见表2.3-5; (16)5. 室外常用管道规格 (17)第四节施工图设计要点、管材附件选型及技术措施 (18)1.调压装置燃气管道施工图设计要点及管材、设备选型: (18)2.室内燃气管道工程施工图设计要点、管材附件选型及技术措施: (19)3.室外燃气管道工程施工图设计要点及管材附件选型及技术措施: (22)4.锅炉房燃气管道工程施工图设计要点及管材、设备选型: (24)6.天然气输送管道穿越工程设计要点及管材选型: (25)7.PE管的选用 (25)8.牺牲阳极 (27)第一章 燃气设计基本规定第一节 绘图基本要求及设计图例1.燃气专业制图的一般规定1.1设计图纸幅面及尺寸1.1.1标准图幅:图纸按尺寸(图幅)大小分为五个规格,分别为A0、A1、A2、A3、A4,尺寸大小见表1.1-1。

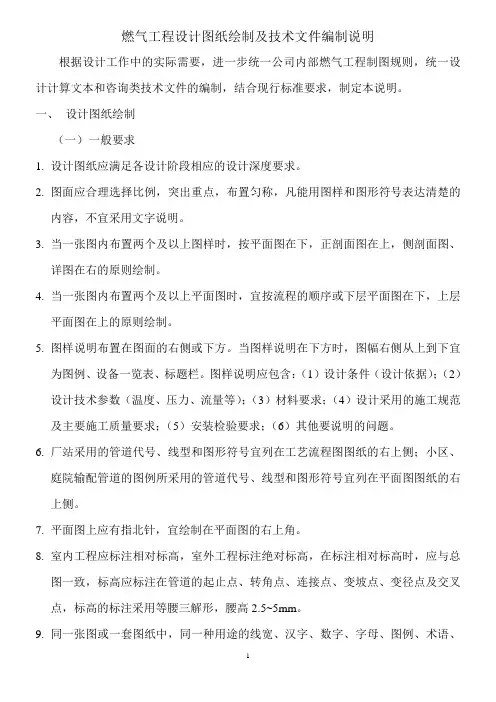

燃气工程设计图纸绘制及技术文件编制说明根据设计工作中的实际需要,进一步统一公司内部燃气工程制图规则,统一设计计算文本和咨询类技术文件的编制,结合现行标准要求,制定本说明。
一、设计图纸绘制(一)一般要求1.设计图纸应满足各设计阶段相应的设计深度要求。
2.图面应合理选择比例,突出重点,布置匀称,凡能用图样和图形符号表达清楚的内容,不宜采用文字说明。
3.当一张图内布置两个及以上图样时,按平面图在下,正剖面图在上,侧剖面图、详图在右的原则绘制。
4.当一张图内布置两个及以上平面图时,宜按流程的顺序或下层平面图在下,上层平面图在上的原则绘制。
5.图样说明布置在图面的右侧或下方。
当图样说明在下方时,图幅右侧从上到下宜为图例、设备一览表、标题栏。
图样说明应包含:(1)设计条件(设计依据);(2)设计技术参数(温度、压力、流量等);(3)材料要求;(4)设计采用的施工规范及主要施工质量要求;(5)安装检验要求;(6)其他要说明的问题。
6.厂站采用的管道代号、线型和图形符号宜列在工艺流程图图纸的右上侧;小区、庭院输配管道的图例所采用的管道代号、线型和图形符号宜列在平面图图纸的右上侧。
7.平面图上应有指北针,宜绘制在平面图的右上角。
8.室内工程应标注相对标高,室外工程标注绝对标高,在标注相对标高时,应与总图一致,标高应标注在管道的起止点、转角点、连接点、变坡点、变径点及交叉点,标高的标注采用等腰三解形,腰高2.5~5mm。
9.同一张图或一套图纸中,同一种用途的线宽、汉字、数字、字母、图例、术语、图形符号、管道代号等的绘制方法应一致,字体高度 3.5~5.0mm,文字高度与宽度比为0.5~0.7。
10.图线线型分粗、中、细三种,相应线宽为b、0.5b、0.25b(如:1.0、0.5、0.25;1.4、0.7、0.35;2.0、1.0、0.5)。
单线绘制的管道横断面用细线圆表示,圆直径宜为粗实线的2.5~3倍。
11.尺寸标注:尺寸线间距可为5~10mm,尺寸界线应超出尺寸线2~3mm。
xxxxx燃气管道工程消防设计说明2014年7月一、设计依据(1)《建筑设计防火规范》GB50016(2)《高层民用建筑设计防火规范(2005版)》GB50045 (3)《城镇燃气设计规范》GB50028(4)本项目的工程设计委托合同(5)建设方提供的建筑平面图及立面图二、设计范围本工程设计范围为xxx的燃气管道,设计起点为xxx,设计终点为xxx.包括中压埋地燃气管道,调压柜,低压埋地燃气,燃气立管,燃气户内管,以及表后管。
三、工程概况本工程为xxxx,总居民户数为xxxx户,共xxx栋居民楼,本次设计范围为xxxx,1~xxx栋,共xxxx户。
四、设计说明1、气源本工程气源使用天然气,接自市政中压天然气管道。
天然气低热值为36。
54MJ/Nm3,密度为0.772kg/Nm3,运动粘度为11.2*10^(—6)m2/s。
2、用户概况本次设计范围为xxxx ,1~xxx 栋,共xxxx 户。
xx 栋建筑均为高层建筑,其层数最高为33层,最低为30层。
每户设一台双眼燃气灶和一台燃气热水器。
3、用户燃具参数双眼燃气灶3.5*2KW ,热水器10KW 。
4、用气量估算采用同时工作系数法计算,本次设计范围内最大小时用气量为xxxNm 3/h 。
5、系统设计本工程室外管网采用二级管网系统,由中压市政天然气管道引一根De250的支管xxx 接入小区内,在xxx 连接燃气中低压调压柜。
经过调压,燃气压力降为低压8KPa ,通过埋地低压燃气管道输送至各燃气立管,经由燃气立管上的支管送入各用户家中。
低压燃气进入户内以后,经由各户安装的低低压调压器,将压力降至2500KPa 左右,经过IC 卡燃气表计量,送至燃气灶与燃气热水器前。
埋地管道沿小区内道路敷设在路旁的绿化带里,建筑物外燃气埋地管道尽量与建筑物边线平行敷设,管道埋深、管道与建筑物及其他管线的间距符合《城镇燃气设计规范》GB50028中的要求。
GB50028—20062 沿建筑物外墙的燃气管道距住宅或公共建筑物中不应敷设燃气管道的房间门、窗洞口的净距;中压管道不应小于0。
系别:专业:学号:姓名:指导教师:目录一、设计目旳---------------------------------------------2二、重要参照资料-----------------------------------------2三、设计内容---------------------------------------------21、设计原始资料---------------------------------------22、设计内容-------------------------------------------33、庭院燃气管道设计-----------------------------------44、室内燃气管道设计-----------------------------------8四、引入管旳设计-----------------------------------------10五、室内燃气管道旳安装设计-------------------------------10六、燃气表旳安装设计-------------------------------------11七、燃气表旳选用-----------------------------------------11八、燃气灶旳安装规定-------------------------------------12《燃气输配》课程设计一、设计目旳课程设计旳目旳意在提高学生运用所学旳理论知识处理实际问题旳能力。
通过课程设计理解工程设计旳内容、措施和环节,初步培养确定设计方案、设计计算、绘制图纸、使用技术资料及编写设计阐明旳能力。
为毕业后从事该行业打下坚实基础。
二、重要参照资料:《城镇燃气设计规范》《燃气工程技术设计手册》《燃气规划设计手册》《建筑燃气设计手册》《燃气输配》三、设计内容:(一)设计原始资料:本设计气源采用纯天然气,纯天然气容积成分为:CH4:98%;C3H8:0.3%;C4H10:0.3%;CmHn:0.4% N2:1.0%.纯天然气各成分旳基本性质如下表:(二)设计内容1.燃气基本参数计算:(1)混合气体平均分子量旳计算:M=(y1M1+ y2M2+...+ ynMn)/100=(98×16.0430+0.5×44.0970+0.5×58.1240+1.0×28.0134)/100 =16.513(2)混合气体平均密度和相对密度计算:ρ=(y1ρ1+ y2ρ2+...+ ynρn)/100=(98×0.7174+0.3×2.0102+0.3×2.7030+1.0×1.2504+0.4×1.9136)/100 =0.7374混合气体相对密度:S=ρ/1.293=0.7374/1.293=0.57(3)混合气体粘度计算:将容积成分换算成质量成分:gi = y1Mi==(98×16.0430+0.3×44.0970+0.3×58.1240+1.0×28.0134+0.4×42.081)=1647.726按换算公式,各组分旳质量成分:gCH4=98×16.0430/1647.726×100=95.4G错话0=0.3×58.1240/1647.726×100 =1.1gC3H8=0.3×44.0970/1647.726×100=0.8gN2=1×28.0134/1647.726×100=1.7g CmHn=0.4×42.081/1647.726×100 =1混合气体旳动力粘度为:μ=∑gi /∑gi/μi=1/7.649671.16/7.1835.6/1.1502.7/8.0595.4/10.39____________________________________________6-10100++++⨯=10.3×10-6㎡/s(4)爆炸极限确实定:y CH4+yN2=98%+1.0%=99%,惰性气体/可燃气体=1.0/98=0.0102爆炸极限为(6.0%-15%)L 1=5.1/5.00.5/981.5/7.0____________100_____________++=5L h =5.8/5.015/981.5/22____________100_____________++=152.燃气供应对象(1)该小区共12栋居民楼,每栋5层;其中2栋为20户,6栋为30户,四栋为40户。

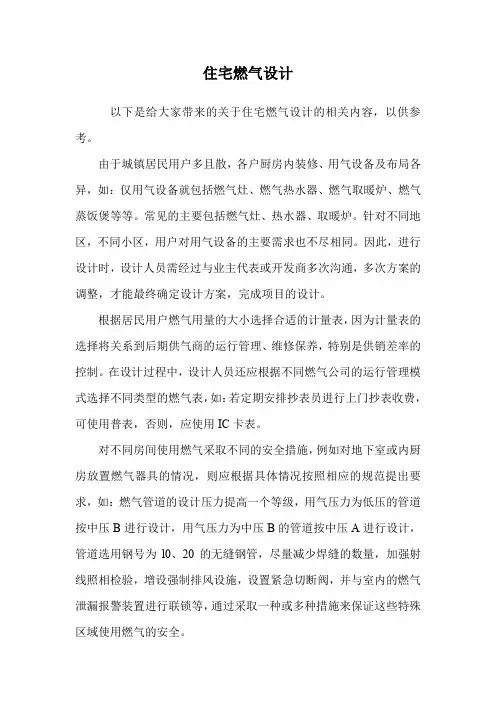

住宅燃气设计以下是给大家带来的关于住宅燃气设计的相关内容,以供参考。
由于城镇居民用户多且散,各户厨房内装修、用气设备及布局各异,如:仅用气设备就包括燃气灶、燃气热水器、燃气取暖炉、燃气蒸饭煲等等。
常见的主要包括燃气灶、热水器、取暖炉。
针对不同地区,不同小区,用户对用气设备的主要需求也不尽相同。
因此,进行设计时,设计人员需经过与业主代表或开发商多次沟通,多次方案的调整,才能最终确定设计方案,完成项目的设计。
根据居民用户燃气用量的大小选择合适的计量表,因为计量表的选择将关系到后期供气商的运行管理、维修保养,特别是供销差率的控制。
在设计过程中,设计人员还应根据不同燃气公司的运行管理模式选择不同类型的燃气表,如:若定期安排抄表员进行上门抄表收费,可使用普表,否则,应使用IC卡表。
对不同房间使用燃气采取不同的安全措施,例如对地下室或内厨房放置燃气器具的情况,则应根据具体情况按照相应的规范提出要求,如:燃气管道的设计压力提高一个等级,用气压力为低压的管道按中压B进行设计,用气压力为中压B的管道按中压A进行设计,管道选用钢号为l0、20的无缝钢管,尽量减少焊缝的数量,加强射线照相检验,增设强制排风设施,设置紧急切断阀,并与室内的燃气泄漏报警装置进行联锁等,通过采取一种或多种措施来保证这些特殊区域使用燃气的安全。
现在燃气入户设计时,设计人员的思路往往还停留在不违反设计规范的基础上,不能更深一步探讨、理解,也没有将厨房的其他设施同燃气管道作为一个整体来考虑,在设计上缺乏整体美观艺术性。
造成有些用户入住后,觉得燃气设施影响其装修效果,而私改、滥改,造成漏气现象时有发生。
随着天然气的快速发展与市场化机制的引入和同样快速发展、不断变化的住宅设计,面对用户对小康生活的追求,燃气设计部门必须摒弃旧的僵化的设计观念,跟上时代发展的步伐,重视建筑设计发展方向和标准要求,特别是小康住宅的要求,在符合国家现行规范、保证安全的前提下,选择和创造各种新的设计思路、人性化设计。
09级建筑环境与设备工程专业《燃气输配》课程设计说明书设计题目衡阳县天然气输配管网设计专业 09级建筑环境与设备工程学生姓名王金刚学号************指导教师管延文老师目录一、设计资料 (3)1.1衡阳县相关资料 (3)1.2天然气气源 (3)1.3我国一些地区和城市的居民生活用气量指标 (4)二、负荷计算 (5)2.1城市燃气总年用量计算 (5)2.2确定各类用户用气高峰系数 (7)2.3计算月平均日和小时计算流量 (8)三、管道布置 (10)3.1、管网系统选择 (10)3.2、中压管网布置原则 (11)3.3、管道布置及管网规划图 (11)四、管网水力计算 (12)4.1、管道的途泄流量 (12)4.2、确定零点 (12)4.3、转输流量的计算 (12)4.4、管道的计算流量 (12)4.5、计算过程 (12)4.6,管网平差计算 (15)五、储气容积计算 (17)5.1、用气量的储气容积 (17)5.2、确定储气罐的实际容积 (18)六、燃气输配课程设计体会 (19)参考文献 (20)附录 (21)燃气输配课程设计说明书设计题目:衡阳县天然气输配管道设计一、设计资料◆1.1、衡阳县相关资料:供气区面积为:3.5平方公里人口密度为:4万人/平方公里属于南方地区无采暖考虑。
◆1.2、天然气气源:中原油田液化天然气特性参数表1项目参数取值组分,体积百分比(%)CH495.857C2H62.936C3H80.733iC4H100.105nC4H100.201iC5H120.031nC5H120.037N20.085 其它0.015分子量,kg/kmol 17.3气化温度,℃(0.3MPa)-161.5临界温度,℃-82.3临界压力,kg/cm245.8液态密度,kg/m3(15.5℃)460气态密度,kg/Nm30.754液态/气态膨胀系数,m3/m3LNG(20℃)610低热值,MJ/Nm3(kcal/Nm3)36.15(8641)运动粘度, m2/s 12.07×10-6华白指数,MJ/Nm344.94燃烧势45.18爆炸极限5%~15%◆1.3、我国一些地区和城市的居民生活用气量指标:城镇居民生活用气量指标[MJ/(人·年)] 表2二、负荷计算◆2.1、城市燃气总年用量计算2.1.1居民生活年用气量居民生活的燃气用量和燃气用具的配置、气候条件、有无集中热水供应等许多因素有关,很难精确估计,通常根据实际统计资料分析而得的用气定额来计算。

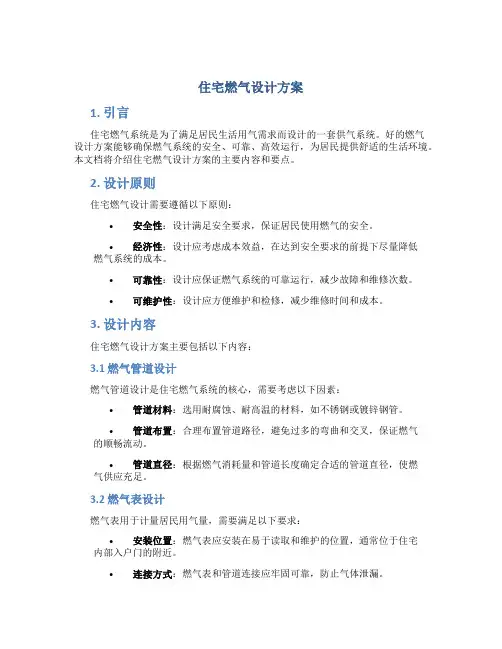

住宅燃气设计方案1. 引言住宅燃气系统是为了满足居民生活用气需求而设计的一套供气系统。
好的燃气设计方案能够确保燃气系统的安全、可靠、高效运行,为居民提供舒适的生活环境。
本文档将介绍住宅燃气设计方案的主要内容和要点。
2. 设计原则住宅燃气设计需要遵循以下原则:•安全性:设计满足安全要求,保证居民使用燃气的安全。
•经济性:设计应考虑成本效益,在达到安全要求的前提下尽量降低燃气系统的成本。
•可靠性:设计应保证燃气系统的可靠运行,减少故障和维修次数。
•可维护性:设计应方便维护和检修,减少维修时间和成本。
3. 设计内容住宅燃气设计方案主要包括以下内容:3.1 燃气管道设计燃气管道设计是住宅燃气系统的核心,需要考虑以下因素:•管道材料:选用耐腐蚀、耐高温的材料,如不锈钢或镀锌钢管。
•管道布置:合理布置管道路径,避免过多的弯曲和交叉,保证燃气的顺畅流动。
•管道直径:根据燃气消耗量和管道长度确定合适的管道直径,使燃气供应充足。
3.2 燃气表设计燃气表用于计量居民用气量,需要满足以下要求:•安装位置:燃气表应安装在易于读取和维护的位置,通常位于住宅内部入户门的附近。
•连接方式:燃气表和管道连接应牢固可靠,防止气体泄漏。
•计量准确性:燃气表应具有较高的准确度,确保消费者付费与实际用气量相符。
3.3 燃气灶设计燃气灶是住宅燃气系统的终端设备,需要考虑以下方面:•灶具类型:根据用户需求选择适合的灶具类型,如燃气灶、煤气灶或电磁灶。
•安全设计:燃气灶应具有防止火灾和煤气泄漏的设计,如自动关火功能和煤气泄漏报警装置。
•效能:燃气灶应具有高效能的特点,提高燃气利用率。
3.4 燃气热水器设计燃气热水器用于供应热水,需要考虑以下因素:•加热方式:根据用户需求选择适合的加热方式,如燃气加热或电加热。
•加热效率:燃气热水器应具有较高的加热效率,减少能源浪费。
•安全设计:燃气热水器应具备防止燃气泄漏、温度过高等安全保护功能。
4. 设计流程住宅燃气设计的流程如下:1.分析用户需求,了解用户对燃气系统的要求。
小区及住宅燃气管网设计小区及住宅燃气管网设计一、引言本文档主要描述了小区及住宅燃气管网的设计方案。
通过对小区及住宅燃气需求的分析和考虑,我们提出了一套详细的设计方案,旨在确保燃气供应的安全性、稳定性和便利性。
二、设计背景1. 小区及住宅燃气需求分析在小区和住宅区域,居民对燃气的需求主要集中在炊事、取暖和热水供应等方面。
因此,针对不同需求的燃气管道系统需要进行细化设计。
2. 环境因素和安全考虑在设计过程中,我们需要考虑环境因素,包括地形、气候、地质条件等对燃气管道的影响,以确保管道系统的安全和可靠性。
三、设计方案1. 燃气管道布置根据小区的规划布局和住宅需求,我们将燃气管道分布于各个楼栋之间以及楼栋内部。
在布置过程中,我们将遵循以下原则:- 最短路径原则:尽量减少管道的长度,减少系统的能量损失。
- 防止交叉干扰:确保燃气管道之间不会相互交叉,并与其他管道系统(如水管、电缆等)保持一定的安全距离。
- 分线布置:根据楼层和住户数量,合理安排分线管道,确保每户燃气供应的平衡性和可靠性。
2. 管道材料选择考虑到燃气的特性和安全性要求,我们选择了符合国家标准的燃气管道材料。
同时,我们将根据管道所处环境的特点选择适当的抗腐蚀材料和防腐处理方案,以延长管道系统的使用寿命。
3. 安全设施设计为保障小区及住宅燃气供应的安全性,我们将进行以下安全设施的设计:- 燃气泄漏探测器:安装在关键位置,及时检测燃气泄漏,并发出报警信号。
- 如压力控制系统:针对不同区域的燃气需求,设置相应的压力调节装置,确保燃气供应的稳定性。
- 管道排风系统:针对厨房和卫生间等汇集燃气的地方,设计排风系统,排除有害气体。
四、关于附件本文档所涉及的附件如下:- 技术图纸:包括燃气管道布置图、管道材料选择图等。
- 设备清单:列出燃气管道系统所需的各类设备和材料清单。
- 相关报告和文件:包括环境影响评估报告、安全评估报告等。
五、法律名词及注释1. 燃气管道设计标准:国家对于燃气管道设计的相关标准和规范文件,包括《燃气管道设计规范》等。

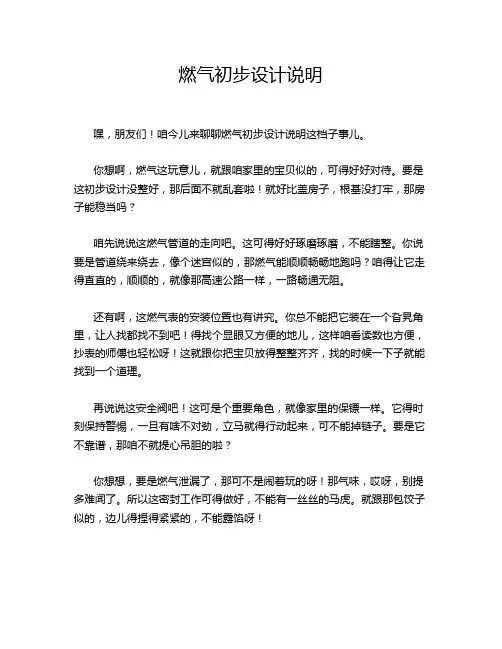

燃气初步设计说明嘿,朋友们!咱今儿来聊聊燃气初步设计说明这档子事儿。
你想啊,燃气这玩意儿,就跟咱家里的宝贝似的,可得好好对待。
要是这初步设计没整好,那后面不就乱套啦!就好比盖房子,根基没打牢,那房子能稳当吗?咱先说说这燃气管道的走向吧。
这可得好好琢磨琢磨,不能瞎整。
你说要是管道绕来绕去,像个迷宫似的,那燃气能顺顺畅畅地跑吗?咱得让它走得直直的,顺顺的,就像那高速公路一样,一路畅通无阻。
还有啊,这燃气表的安装位置也有讲究。
你总不能把它装在一个旮旯角里,让人找都找不到吧!得找个显眼又方便的地儿,这样咱看读数也方便,抄表的师傅也轻松呀!这就跟你把宝贝放得整整齐齐,找的时候一下子就能找到一个道理。
再说说这安全阀吧!这可是个重要角色,就像家里的保镖一样。
它得时刻保持警惕,一旦有啥不对劲,立马就得行动起来,可不能掉链子。
要是它不靠谱,那咱不就提心吊胆的啦?你想想,要是燃气泄漏了,那可不是闹着玩的呀!那气味,哎呀,别提多难闻了。
所以这密封工作可得做好,不能有一丝丝的马虎。
就跟那包饺子似的,边儿得捏得紧紧的,不能露馅呀!还有这燃气器具的选择,也不能随随便便。
你得挑质量好的,安全可靠的。
别为了省那几个钱,买个不靠谱的回来,到时候三天两头出问题,你不头疼啊?这就好比你买鞋,得买双合脚又舒服的,不然走两步就磨脚,那多遭罪呀!咱家里用燃气,不就图个方便、干净嘛。
但前提是得把这初步设计搞好了呀,不然以后麻烦事儿可多着呢!你说是不是这个理儿?所以啊,咱可得重视起来,不能马虎大意。
让燃气乖乖地为咱服务,给咱的生活带来便利和温暖,而不是添乱子。
这燃气初步设计说明,可真不是小事儿呀,咱得认真对待,让咱的生活因为燃气而更加美好!。
说明:
1.本设计为铸造(中户)燃气管道施工图,是根据户内实际结构绘制燃气管道系统图。
燃
气管道的布置是在与甲方现场勘查、协商后结合《城镇燃气设计规范》GB50028-96(2002版)的基础上确定。
2、建设单位要求每层每户设置一台壁挂燃气锅炉、一台燃气灶。
3、以首层室内地面为±0.00平面,立管标高以米计,平面图中定位尺寸以毫米计;户外集中挂表的燃气表箱标高以室外地面为±0.00平面,单位以米计。
4、相同户型东户型与西户型系统图对称。
5、户内挂表引入管采用镀锌钢管引入,并做穿墙套管燃气表后管道采用铝塑复合管连接。
6、本设计燃气管道管件接头方式为丝扣连接时,采用聚四氟乙烯密封带作丝扣接口的密封剂。
7、本设计燃气管道穿墙、穿楼板时应设套管,套管应伸出墙面、地面5-10cm,套管两端应采用柔性的防水材料密封。
8、每户必须安装一台换气扇。
9、每台锅炉烟筒必须延伸到户外
10、每栋楼道内必须有一个窗口(1*1)米
11、本设计燃气管道施工及验收应按《城镇燃气室内工程施工及验收规范》CJJ94-2003执行。
《燃气供应课程设计》任务书题目上海华诚小区燃气工程设计及预算学院:嘉兴学院南湖学院专业:建筑环境与能源应用班级:建环N121学号:201245679302学生姓名:吴英华指导教师:罗玉英嘉兴学院建筑工程学院2015年11月目录一、课程设计目的...................................................................................................................... - 3 -二、工程概况.............................................................................................................................. - 3 -三、气源资料.............................................................................................................................. - 3 -1.轮南首站天然气组成...................................................................................................... - 3 -2.燃气需用量计算相关数据.............................................................................................. - 4 -四、流量计算.............................................................................................................................. - 4 -1. 燃气的基本性质............................................................................................................. - 4 -2. 燃气的物理化学性质..................................................................................................... - 6 -1. 燃气的组成............................................................................................................. - 6 -2. 平均分子量............................................................................................................. - 6 -3. 燃气的平均密度和相对密度................................................................................. - 7 -3. 燃气的热力与燃烧特性................................................................................................ - 8 -1.燃气的热值.............................................................................................................. - 8 -2. 爆炸极限................................................................................................................. - 8 -4. 居民小区燃气管道小时流量计算................................................................................. - 9 -五、流量计算............................................................................................................................ - 10 -六、燃气管网水力计算和水力工况........................................................................................ - 11 -七、个人小结............................................................................................................................ - 13 -八、参考资料............................................................................................................................ - 14 -一、课程设计目的课程设计是专业课教学的重要组成部分,是理论学习的深化和应用。
引言概述:随着城市化进程的不断加快,小区及住宅燃气管网设计变得愈发重要。
设计合理的燃气管网不仅能够满足住宅用气需求,还能保障居民的安全。
本文将以小区及住宅燃气管网设计为主题,探讨燃气供应系统、管线布局、设备选择、安全设计和未来发展等方面的内容。
正文内容:1.燃气供应系统:1.1主要供气方式:介绍常用的燃气供气方式,如集中供气和分户供气,并比较其优缺点。
1.2燃气储气系统:探讨储气罐的选型、布局及容量设计,确保供气稳定,并提高供气能力。
1.3燃气过滤系统:介绍过滤系统的重要性,包括过滤设备的类型、安装位置和维护保养要点。
2.管线布局:2.1管线布置原则:详细解析燃气管线布置的原则,包括合理绕行、分区布置和密封性要求等方面。
2.2管网层次划分:将管线按照层次进行划分,如主线、支线和用户线,以便管理和维护。
2.3管线材质选择:分析常用的燃气管线材质,如钢管、PE管和PVC管,在不同场景下的适用性和特点。
3.设备选择:3.1燃气调压阀:介绍燃气调压阀的作用和分类,选取合适的调压阀以确保燃气供应的稳定性。
3.2燃气流量计:探讨选择合适的燃气流量计的因素,如流量范围、准确度和稳定性等。
3.3室内燃气表:阐述选择适用于住宅的燃气表的要点,包括安装位置、读数方式和防护措施。
4.安全设计:4.1燃气泄漏检测系统:引入燃气泄漏检测系统的重要性,并介绍常用的泄漏检测技术和设备。
4.2安全阀和过滤器:详细介绍安全阀和过滤器的功能和选型原则,保障小区及住宅燃气供应的安全性。
4.3燃气报警系统:分析燃气报警系统的作用和原理,选取适合的报警设备,保障居民的人身安全。
5.未来发展:5.1绿色低碳设计:探讨燃气管网设计在未来发展中的绿色低碳设计趋势,如可再生能源的利用和能源回收等。
5.2智能化管理:介绍智能化管理在燃气管网设计中的应用,如远程监控、故障预警和智能计量等。
5.3新技术应用:展望燃气管网设计未来可能采用的新技术,如传感器技术和机器学习技术的使用。
2013届本科毕业设计(论文) 目 录
1 设计基础资料 …………………………………………… ( 1 ) 1.1 燃气供应对象 ………………………………………… ( 1 ) 1.2 燃气供应的设计参数 …………………………………… ( 1 ) 1.3 用户灶具配备 ………………………………………… ( 1 ) 1.4 康盛花园三期工程平面图 ……………………………… ( 2 ) 2 设计计算 ………………………………………………… ( 2 ) 2.1 庭院管道 ……………………………………………… ( 2 ) 2.2 室内管道 ……………………………………………… (15) 3 天然气替换的可行性分析 ……………………………… (25) 3.1 华白指数 ……………………………………………… (25) 3.2 庭院管道的天然气替换核算 …………………………… (26) 3.3 室内管道的天然气替换核算 …………………………… (26) 结束词 ……………………………………………………… (27) 致谢词 ……………………………………………………… (28) 参考文献 …………………………………………………… (29) 附图1 庭院管道水力计算图 ……………………………… (30) 附图2 庭院管道纵断面图A ……………………………… (31) 附图3 庭院管道纵断面图B ……………………………… (32) 附图4 24幢立管7的水力计算系统图…………………… (33) 附表1 庭院管道水力计算表(人工煤气)………………… (34) 2013届本科毕业设计(论文) 附表2 庭院管道水力计算表(天然气)…………………… (41) 附表3 各幢楼的室内燃气立管水力计 算表(人工煤气)…………………………… (48) 附表4 各幢楼的室内燃气立管水力计 算表(天然气)……………………………… (80) 2013届本科毕业设计(论文) 1 设计基础资料 1.1 燃气供应对象 某小区八幢居民楼,其楼层数及住户分布如表1: 表 1 24幢 25幢 26幢 27幢 28幢 29幢 30幢 31幢 一层 7户 7户 4户 2户 5户 6户 5户 二层 7户 7户 4户 7户 3户 5户 6户 5户 三层 7户 7户 4户 7户 3户 5户 6户 5户 四层 7户 7户 4户 7户 3户 5户 6户 5户 五层 7户 7户 4户 7户 3户 5户 6户 5户 六层 7户 7户 4户 7户 3户 5户 6户 5户 七层 5户 4户 3户 6户 5户 八层 5户 4户 3户 6户 5户 九层 5户 4户 3户 5户 4户 十层 3户 4户 3户 5户 4户 十一层 3户 4户 3户 5户 4户 各楼户数 63户 42户 44户 35户 32户 30户 63户 52户 总户数 361户
1.2 燃气供应的设计参数表2: 表 2 参数 气种 运动粘度 燃气密度 引入管设计压力 ν(㎡/s) ρ(㎏/m3) Pa 人工煤气 1.88×10-5 0.63 5000 天然气 1.38×10-5 0.75 5000
1.3 用户灶具配备: 1.3.1 24幢、25幢、26幢、27幢的用户同时安装双眼灶和燃气快速热水器; 28幢、29幢、30幢、31幢的用户仅安装双眼灶。 2013届本科毕业设计(论文) 1.3.2 灶具额定流量选用如下(参考文献[1,3] ): 双眼灶: 1.25m3/h 快速热水器: 人工煤气 2.21m3/h 天然气 1.76m3/h即8L/min 1.3.3 压力(参考文献[1]表7-2)见表3: 表 3: 燃气种类 人工煤气 天然气
燃具额定压力(Pa) 1000 2000 燃具前最大压力(Pa) 1500 3000 燃具前最小压力(Pa) 750 1500 1.4 康盛花园三期工程平面图,包括以下内容: (1) 建筑物、构筑物的平面图 (2) 调压站的平面位置 (3) 道路平面位置及路面结构 (4) 道路和小区地坪标高 (5) 各楼的楼层结构平面图及各楼层标高 (6) 小区内管道布线障碍状况(本设计未提供其它管道情况,故设计时暂不考虑) 2 设计计算 2.1 庭院管道 2.1.1 确定庭院管道的管材 金属管材壁厚较其他管材较薄,节省金属用量,但腐蚀性差、成本高,运输安装不便。 PE管具有良好的柔韧性且具有良好的耐腐蚀性,可耐多种化学介质的侵蚀,无电化学腐蚀。因此,PE管埋地敷设不需要做防腐和阴极保护。除此之外,PE管具有良好的气密性,严密性优于钢管;管内壁平滑,提高 介质流速,提高输气能力,较之相同的金属管能输送更多的燃气;成本低,材质轻且卫生无毒。 综合以上的比较,本设计的庭院管道采用PE管以提高输送效率以及节省防腐投入。 聚乙烯燃气管道分为SDR11和SDR17.6两个系列。SDR为公称外径与壁厚2013届本科毕业设计(论文) 之比。SDR11系列宜用于输送人工煤气、天然气、气态液化石油气;SDR17.6系列宜用于输送天然气。由于本工程考虑输送人工煤气,再用天然气替代。所以选用SDR11系列的聚乙烯燃气管材[4]。 2.1.2 平面管道布置及绘制 布置: (1) 庭院管道应尽量敷设在街坊、里弄的道路上,在有车辆通行的道路上布线时,应尽量敷设在人行道上。 (2) 地下燃气管道与建筑物,构筑物或相邻管道之间的水平距离有一定的要求[1]。在本设计中,地下管道与各楼平行时间距为4m,部分管道由于实际布线不能统一为该距离,在平面布置图中将标示;地下管道与各楼垂直时,间距为2.5m;为保证引入管与建筑物基础的间距要求,地下燃气管道与墙面的垂直间距为770mm。 绘制: (1) 标明管线平面位置。 (2) 对于管道附件,如图中的凝水缸均应给出地坪及埋地的标高; (3) 图上应标示出气流方向,坡度方向; (4) 图中应标示出与本设计有关的建(构)筑物名称,如调压站、阀门井等。 2.1.3 纵断面管道布置及绘制 布置: (1) 输气管线纵断面设计须绘制燃气管道纵断面图,标明管道走时的管 道地下纵断面情况,并可按图计算工程土方量。 (2) 地下燃气管道与构筑物和相邻管道之间的垂直净距(m)也有一定要求[1]。 (3) 地下燃气管道应埋设在冰冻线以下,本设计不存在冰冻线的问题,但同样,有最小覆土深度(路面至管顶)应符合下列要求[2]:埋设在车行道下时,不得小于0.9m;埋设在非车行道(含人行道)下时,不得小于0.6m;埋设在庭院(指绿化地及货载汽车不能进入之地)内时,不得小于0.3m。(注:当采取行之有效
的防护措施后,上述规定均可适当降低。)在本设计中,考虑到现在小区内车辆的普及率,埋地深度都在0.9m及以上。 (4) 地下燃气管道应坡向凝水缸,其坡度一般不小于0.003,本设计取用0.005。布线时应尽量使管道坡度与地面坡度方向一致,以减少土方量;凝水缸设在管道2013届本科毕业设计(论文) 坡向改变时管道的最低点,两相邻凝水器之间距离一般为200~500m。管道坡向不变时,间距一般为500m左右。 (5) 地下燃气管道穿越城镇主要干道时,应敷设在套管内,并应符合一定要求[1]。本设计中未遇到类似情况,故不作说明。 (6) 燃气管道不得在地下穿过房屋及其它建筑物,不得平行敷设在电车轨道之下,也不得与其它地下设施上下并置。 绘制: (1) 管道路面的地形标高; (2) 管道平面布置示意图; (3) 燃气管道走势及埋深; (4) 相邻管线、穿越管线及穿越障碍物的端面位置; (5) 管道附件的安装深度; (6) 输气管道的坡向及坡度; (7) 绘制纵断面图时应在图纸左侧绘制标尺,图面中管道高程和长度方向应该采取不同的比例。在本设计图纸中将采用横向1/1000,纵向1/50的比例。 2.1.4 综述水力计算的方法 (1) 绘制管道水力计算图 水力计算图包括以下内容: ·庭院管道布置; ·管段编号; ·计算流量; ·管段长度; ·管径。 (2) 流量计算 城市燃气输配系统的管径及设备通过能力应按燃气计算月的小时最大流量进行计算。小时计算流量的确定,关系着燃气输配的经济性和可靠性。小时计算流量定得偏高,将会增加输配系统的金属用量和基建资金,定得偏低,又会影响用户得正常用气。 确定燃气小时计算流量得方法有两种,不均匀系数法和同时工作系数法。这两种方法各有其特点和使用范围。由于居民住宅使用燃气的数量和使用时间2013届本科毕业设计(论文) 变化较大,故室内和庭院燃气管道的计算流量一般按燃气用具的额定耗气量和同时工作系数K0来确定。 用同时工作系数法求管道计算流量的公式如下: NQKKQnth0 式中: hQ—— 庭院及室内燃气管道的计算流量(Nm3/h); Kt—— 不同类型用户的同时工作系数,当缺乏资料时,可取1;
K0—— 相同燃具或相同组合燃具的同时工作系数;
Qn—— 相同燃具或相同组合燃具的额定流量(Nm3/h); N —— 相同燃具或相同组合燃具数。 根据文献[2]表2-13可查得居民生活用燃具的同时工作系数K0。为便于区分,在后文中,仅使用燃气双眼灶的K0值用K1表示,同时使用燃气双眼灶和快速热水器的K0值用K2表示,没有直接对应可查的值时采用插入法。 (3) 根据计算流量预选管径并计算阻力损失 ·预选管径 预选管径可通过平均压降法或经济流速法来确定。但是由于本设计的庭院管段流量变化频繁,不适合采用平均压降法;本设计按照3m/s的经济流速预选管径。公式如下: 3600785.04vQvQdhh
式中: hQ——管段的计算流量(Nm3/h);
d—— 管道内径(mm); v—— 经济流速(m/s);
·根据预选管径从表4确定管道内径: 表 4 外径 SDR11 ≤4bar kg/m De 壁厚 内径 kg/m 20 3.0 14.0 0.15 25 3.0 19.0 0.20 32 3.0 26.0 0.26
