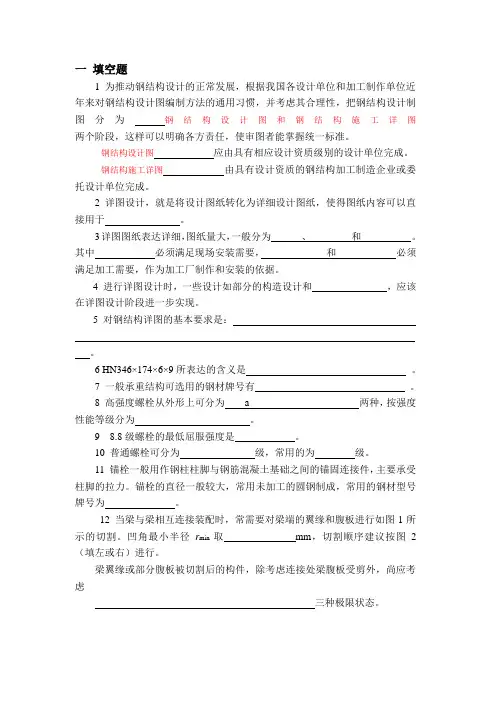

一填空题1 为推动钢结构设计的正常发展，根据我国各设计单位和加工制作单位近年来对钢结构设计图编制方法的通用习惯，并考虑其合理性，把钢结构设计制图分为钢结构设计图和钢结构施工详图两个阶段，这样可以明确各方责任，使审图者能掌握统一标准。
钢结构设计图应由具有相应设计资质级别的设计单位完成。
钢结构施工详图由具有设计资质的钢结构加工制造企业或委托设计单位完成。
2 详图设计，就是将设计图纸转化为详细设计图纸，使得图纸内容可以直接用于。
3详图图纸表达详细，图纸量大，一般分为、和。
其中必须满足现场安装需要，和必须满足加工需要，作为加工厂制作和安装的依据。
4 进行详图设计时，一些设计如部分的构造设计和，应该在详图设计阶段进一步实现。
5 对钢结构详图的基本要求是：。
6 HN346×174×6×9所表达的含义是。
7 一般承重结构可选用的钢材牌号有。
8 高强度螺栓从外形上可分为 a 两种，按强度性能等级分为。
9 8.8级螺栓的最低屈服强度是。
10 普通螺栓可分为级，常用的为级。
11 锚栓一般用作钢柱柱脚与钢筋混凝土基础之间的锚固连接件，主要承受柱脚的拉力。
锚栓的直径一般较大，常用未加工的圆钢制成，常用的钢材型号牌号为。
12 当梁与梁相互连接装配时，常需要对梁端的翼缘和腹板进行如图1所示的切割。
凹角最小半径r min取mm，切割顺序建议按图 2 （填左或右）进行。
梁翼缘或部分腹板被切割后的构件，除考虑连接处梁腹板受剪外，尚应考虑三种极限状态。
13 圆柱头栓钉作为抗剪件、埋设件或锚固件广泛用于高层钢结构埋入式刚接柱脚、外包式刚性柱脚以及压型钢板组合楼盖的连接中，常用栓钉直径为Φ16～Φ22，一般为Φ19，栓钉长度不应小于 倍直径。
14 根据国家标准GB/324－88的规定，焊缝符号一般由 组成。
必要时还可以加上辅助符号、补充符号和焊接尺寸等。
15 当大六角头高强度螺栓连接副或扭剪型高强度螺栓连接副的计算长度小于100mm 时，商用高强度螺栓的长度取值原则是 ，当计算长度大于100mm 时，商用高强度螺栓的长度取值是 。
