松下伺服调试参数 Revised by Jack on December 14,2020松下 A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明* LED初始状态 6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）* 控制方式选择 0 0：位置控制 1：速度控制 2：转矩控制设定实时自动调整调试设定 0：无效 1：标准 3：垂直轴实时自动调整机器刚性设定调试设定 0—31，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30分钟在EEPROM中刷新保存。
指令脉冲输入选择 1 0：光电耦合器输入（低速接口） 1：长线驱动器专用输入（高速接口）指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
第一指令脉冲分倍频分子需计算 1～10000 典型值：螺距5mm，编码器分辨率10000，连轴器直拖，脉冲当量时，＝10000 ＝螺距5mm /脉冲当量＝5000 即：=10000/5000=2/1指令脉冲分倍频的分母需计算 1～10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
松下A5 系列伺服参数一、松下MINASA5系列伺服驱动器参数设定：用松下MINASA5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明Pr5.28* LED 初始状态6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）Pr0.01* 控制方式选择0 0 ：位置控制1 ：速度控制2 ：转矩控制Pr0.02 设定实时自动调整调试设定0 ：无效1 ：标准3 ：垂直轴Pr0.03 实时自动调整机器刚性设定调试设定0 —31 ，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
Pr0.04 惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/ 转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30 分钟在EEPROM 中刷新保存。
Pr0.05 指令脉冲输入选择1 0 ：光电耦合器输入（低速接口）1 ：长线驱动器专用输入（高速接口）Pr0.07 指令脉冲输入方式选择3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
Pr0.09第一指令脉冲分倍频分子需计算1〜10000典型值：螺距5mm编码器分辨率10000,连轴器直拖，脉冲当量0.001mm时，Pr0.09 = 10000 Pr0.10 = 螺距5mm / 脉冲当量0.001mm = 5000 即Pr0.09/Pr0.10=10000/5000=2/1Pr0.10 指令脉冲分倍频的分母需计算1 〜10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM写入模式。
方法如下：①按MODE键，选择EEPROI W入显示模式EE_SEt;②按SET键，显示EEP ―;③按住上翻键约3秒，显示EEP --------------- 到一--------------------- 到StArt, 参数保存完显示F iniSh .表示参数写入有效，显示rESEt .表示需关断电源，重新通电设定值才能生效；显示Error .表示写入无效，需重新设定参数。

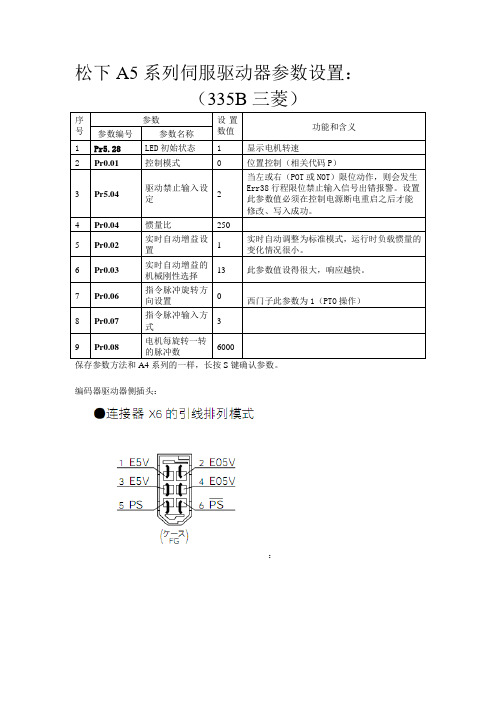

Panasonic A5系列伺服驱动器参数设定说明一、需要设定的参数：
参数编号Pr. 参数名称设定值说明
0.01* 控制模式选择0 位置控制模式
0.02 实时自动调整设置 1 基本
0.03 实时自动增益的机械刚性选择16
0.04 惯量比1000
0.07* 指令脉冲驶入方式 3 脉冲序列+符号
6.04 JOG速度设定100
注：编号带*之参数，其设定值必须在控制电源断电重启之后才能修改成功。
二、参数的修改
1、按设置键S进入d**.uEP；
2、按模式键M进入参数Prr.***,再按设置键S进入参数修改模式
三、EEPROM写入模式
1、按设置键S进入d**.uEP；
2、按模式键M进入参数EE_SE*
3、按住向上键约5秒后，显示EEP- , -逐渐增加直到显示ReSE*或FiniSh为止，设置参数写入完毕。
四、JOG试运行方法:
1、按设置键S进入d**.uEP；
2、按模式键M进入参数RF_RCL,再按向上或下的箭头直到出现RF_JOG
五、各模式结构
五、参数初始化。
松下伺服调试参数文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-松下 A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明Pr5.28* LED初始状态 6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）Pr0.01* 控制方式选择 0 0：位置控制 1：速度控制 2：转矩控制Pr0.02 设定实时自动调整调试设定 0：无效 1：标准 3：垂直轴Pr0.03 实时自动调整机器刚性设定调试设定 0—31，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
Pr0.04 惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30分钟在EEPROM中刷新保存。
Pr0.05 指令脉冲输入选择 1 0：光电耦合器输入（低速接口） 1：长线驱动器专用输入（高速接口）Pr0.07 指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
Pr0.09 第一指令脉冲分倍频分子需计算 1～10000 典型值：螺距5mm，编码器分辨率10000，连轴器直拖，脉冲当量0.001mm时，Pr0.09＝10000 Pr0.10＝螺距5mm /脉冲当量0.001mm＝5000 即：Pr0.09/Pr0.10=10000/5000=2/1Pr0.10 指令脉冲分倍频的分母需计算 1～10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
Panasonic A5系列伺服驱动器参数设定说明一、需要设定的参数：参数编号Pr. 参数名称设定值说明0.01* 控制模式选择0 位置控制模式0.02 实时自动调整设置 1 基本0.03 实时自动增益的机械刚性选择160.04 惯量比10000.07* 指令脉冲驶入方式 3 脉冲序列+符号6.04 JOG速度设定100注：编号带*之参数，其设定值必须在控制电源断电重启之后才能修改成功。
二、参数的修改1、按设置键S进入d**.uEP；2、按模式键M进入参数Prr.***,再按设置键S进入参数修改模式三、EEPROM写入模式1、按设置键S进入d**.uEP；2、按模式键M进入参数EE_SE*3、按住向上键约5秒后，显示EEP- , -逐渐增加直到显示ReSE*或FiniSh为止，设置参数写入完毕。
四、JOG试运行方法:1、按设置键S进入d**.uEP；2、按模式键M进入参数RF_RCL,再按向上或下的箭头直到出现RF_JOG五、各模式结构五、参数初始化R-----0 上电初始画面： 按1下S 键，到下一画面按1下M 键，进入了参数设置的首个画面这是参数设置的首个参数号00，可以通过 和 来改变到我们需要设置的参数号，用 可以改变我们所修改的数的位数，比如要 设置PR---54，需要从00改为54，可以单 纯通过 和 按到54，也可以先修改为04，然后通过把4右下方的光点移到十位数即0的右下方，再按把0改为5，那么就由PR —00调整到PR —54按一下S 就进入到此参数号的参数值显示dp-5pdPR--00PR--54- - - - - -此时按以及三键就可以来修改此参数值，修改参数值和修改参数号的方法是相同的，比如设定为150，可以先用将光点移到十位数的右下方，改为5，再将光点移到百位数右下，改为1即改为了150150参数值修改完成，按1下S，退到上一画面PR--54按压M键，直到出现下一画面EE—SET按1下S，进入到下一画面EEP- - -此时按住（约5秒）直到出现下一画面（这表示参数保存完成）按1下S 退到上一画面按压M ，直到切换到监视模式，M 为模式切换键，不停的按会在几个模式之间循环显示，现在要通过按M 到监控模式按1下S ，退回到初始画面这样PR —54 的参数值就被我们设置完成，其它的参数值设置方法相同。
松下A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
三、电子齿轮比的计算（针对松下A5驱动），有两种计算方式：1、松下专有方式：* 电机每旋转一次的指令脉冲数=螺距/脉冲当量2、通用计算方式：当参数为0时，电子齿轮比=分子/分母==编码器分辨率*脉冲当量*机械减速比/螺距（=10000**1/5=2/1）四、惯量比的调节惯量比该参数对机床运行的平稳性、加工效果等起到了很重要的作用，比如：机床振动、机床电机发出异常声音、加工出来的圆不圆、加工的工件粗糙、加工的工件变形等，只有设置合理的惯量比，机床才能发挥出最大的优势，才能加工出更好的工件。
惯量比的设定有两种方法：其一、手动设定直接手动将估算的惯量比设置到【】里。
如果手动设置，需要你估算该机床的惯量比，既然估算，很难达到理想的惯量比，机床就很难发挥出最大的优势。
其二、自动设定机床运动。
只有适合机床的惯量比，加工出来的工件才是最好的下面我将详细介绍惯量比的自动调节：1) 调节【】实时自动增益调整模式设定【】X轴、Y轴设为【1】【】Z轴设为【3】2) 调节【】实时自动调整机械刚性选择该参数非常重要，决定了机床的平稳性以及加工效果。
一般设定值在0～31之间。
X轴Y 轴Z轴可根据机床本身任意设，在机床运动时机床不振动、电机不发出嗡嗡声音的前提下，尽量增大参数的值，因为该参数决定机床的刚性，机床的刚性越大，加工出来的工件越理想，加工效果越好3) 装载一个三轴加工文件，最好连动的，可以不放工件进行空跑，也可以放工件。
A伺服参数设置公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-松下A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
三、电子齿轮比的计算（针对松下A5驱动），有两种计算方式：1、松下专有方式：Pr0.08* 电机每旋转一次的指令脉冲数=螺距/脉冲当量2、通用计算方式：当Pr0.08参数为0时，电子齿轮比=分子/分母=Pr0.09/Pr0.10=编码器分辨率*脉冲当量*机械减速比/螺距（=10000*0.001*1/5=2/1）四、惯量比的调节 Pr0.04惯量比该参数对机床运行的平稳性、加工效果等起到了很重要的作用，比如：机床振动、机床电机发出异常声音、加工出来的圆不圆、加工的工件粗糙、加工的工件变形等，只有设置合理的惯量比，机床才能发挥出最大的优势，才能加工出更好的工件。
惯量比的设定有两种方法：其一、手动设定直接手动将估算的惯量比设置到【Pr0.04】里。
如果手动设置，需要你估算该机床的惯量比，既然估算，很难达到理想的惯量比，机床就很难发挥出最大的优势。
其二、自动设定机床运动。
只有适合机床的惯量比，加工出来的工件才是最好的下面我将详细介绍惯量比的自动调节：1) 调节【Pr0.02】实时自动增益调整模式设定【Pr0.02】 X轴、Y轴设为【1】【Pr0.02】 Z轴设为【3】2) 调节【Pr0.03】实时自动调整机械刚性选择该参数非常重要，决定了机床的平稳性以及加工效果。
