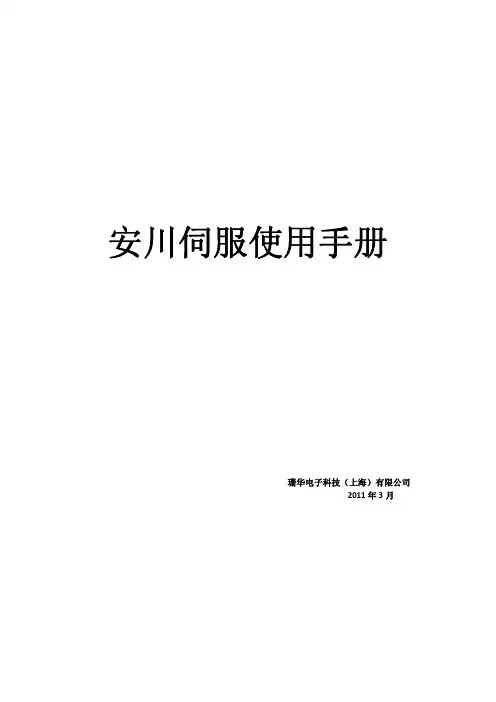

安川伺服使用手册珊华电子科技（上海）有限公司 2011年3月目 录第一章 安川伺服简介1.1产品的确认1.2产品的型号第二章 安川伺服接插件2.1 S-II系列（3kw、15kw）2.2 S-V系列 （400w、750w）第三章 安川伺服调试3.1 主要的参数3.2 两主轴同步性第四章 安川伺服常见报警处理4.1 常见的报警4.2 处理方法第五章 安川伺服的安装5.1 伺服电机安装事项5.2 伺服驱动器安装事项第一章 安川伺服简介1.1 产品的确认1.1.1 产品的确认事项产品到货后，请就以下项目进行确认。

在以上各项的确认中, 如发现有不妥之处, 请及时与所购地的销售店或本公司的销售处联系。

1.1.2 伺服电机的铭牌确认项目备注到货产品是否与您订购的产品型号相符？ 请通过伺服电机、SERVOPACK( 伺服单元) 的铭牌的“型号”栏进行确认( 请参照下一项以后的说明)。

伺服电机的旋转轴是否运行顺利? 能用手轻轻转动则属正常。

但是“带制动器的电机”则不转动。

是否有损坏的地方？ 请查看整个外表，检查是否有因运输等引起的损伤。

其中生产编号中的第三、四位是年份，第五位是月份。

例如：DD 996 456789001299年 6月（其它英文字母代表：X-10月份、Y-11月份、Z-12月份）1.2 产品的型号1.2.1 S-II系列伺服电机：伺服驱动器：1.2.2 S-V系列伺服电机：伺服驱动器：第二章 安川伺服接插件2.1 S-II系列（3kw、15kw）3KW伺服电机型号：SGMGH-30ACA61电机侧编码器接插件：L形插头 MS3108B20-29S电缆夹 MS3057-12A电机侧动力接插件：L形插头 MS3108B22-22S电缆夹 MS3057-12A驱动器型号：SGDM-30ADA驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**15KW伺服电机型号：SGMGH-1EACA61电机侧编码器接插件：L形插头 MS3108B20-29S电缆夹 MS3057-12A电机侧动力接插件：L形插头 MS3108B32-17S电缆夹 MS3057-20A驱动器型号：SGDM-1EADA驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**2.2 S-V系列 （400w、750w）400W 伺服电机型号：SGMJV-04AAA61电机侧编码器接插件：插头54346-0070****插针56161-8081****电机侧动力接插件：J27-06FMH-7KL-1M-CF**（套件：包含插头、插针） 插头插针驱动器型号：SGDV-2R8A01A驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**750W 伺服电机型号：SGMJV-08AAA61电机侧编码器接插件：插头54346-0070****插针56161-8081****电机侧动力接插件：J37-06FMH-7KL-1M-CF**（套件：包含插头、插针） 插头插针驱动器型号：SGDV-5R5A01A驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**第三章 安川伺服调试3.1 主要的参数1）PN000 控制模式选择最主要是第1位（速度、位置控制方式的选择）2）PN100 速度环增益在速度控制，增加设定值可以提高响应性3）PN101 速度环积分时间参数降低设定值可以提高响应性4）PN102 位置环增益在位置控制，增加设定值可以提高响应性5）PN103 转动惯量比最好能设定为与机械惯量实际越接近越好6）PN110 在线自动调谐类开关如果负载基本不变的话，需要把第0位，改成2-不调谐。

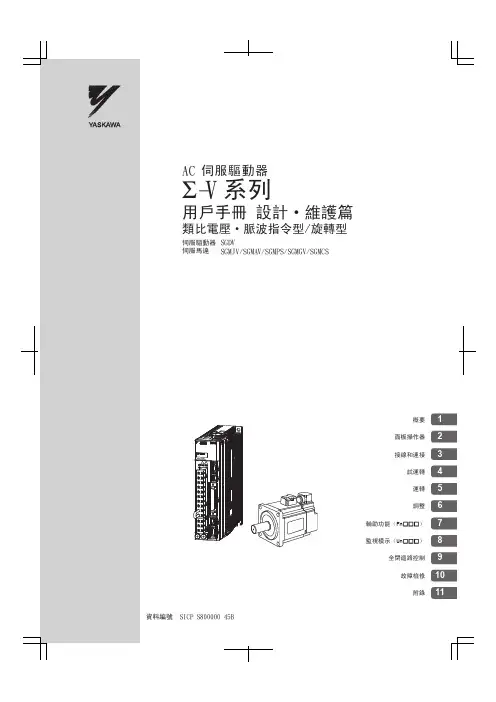

资料编号SICP S800000 45C用户手册设计²维护篇模拟量电压²脉冲序列指令型/旋转型©-V系列伺服单元SGDV伺服电机SGMJV/SGMAV/SGMPS/SGMGV/SGMSV/SGMCSAC伺服驱动器概要面板操作器接线和连接试运行运行调整辅助功能(Fn□□□监视显示(Un□□□全闭环控制故障诊断附录版权所有© 2007 株式会社安川电机未经本公司的书面许可,禁止转载或复制本书的部分或全部内容。

iii请事先务必阅读本手册是对©-V 系列伺服单元的设计、维护所需的信息进行说明的手册。

进行设计、维护时,请务必参照本手册,正确进行作业。

请妥善保管本手册,以便在需要时可以随时查阅。

除本手册外,请根据使用目的阅读下页所示的相关资料。

本手册使用的基本术语如无特别说明,本手册使用以下术语。

关于重要说明对于需要特别注意的说明,标示了以下符号。

本手册的书写规则在本手册中,反信号名(L 电平时有效的信号通过在信号名前加(/来表示。

<例>S-ON 书写为/S-ON。

基本术语意义伺服电机©-V 系列的SGMJV、SGMAV、SGMPS、SGMGV、SGMSV、SGMCS (直接驱动型伺服电机伺服单元©-V 系列的SGDV 型伺服放大器伺服驱动器伺服电机与伺服放大器的配套伺服系统由伺服驱动器和上位装置以及外围装置配套而成的一套完整的伺服控制系统模拟量²脉冲型伺服单元的接口规格为模拟量电压²脉冲序列指令型M-ⅠⅠ型伺服单元的接口规格为MECHATROLINK-II 通信指令型²表示说明中特别重要的事项。

也表示可能会引起警报等,但还不至于造成装置损坏的轻度注意事项。

iv©-V 系列的相关资料请根据使用目的,阅读所需的资料。

资料名称机型和外围设备的选型想了解额定值与特性进行系统设计进行柜内安装与接线进行试运行进行试运行²伺服调整进行维护和检查©-V 系列用户手册设定篇旋转型(资料编号∶ SICPS80000043AC 伺服驱动器©-V 系列综合样本(资料编号∶ KACPS80000042©-V 系列用户手册数字操作器操作篇(日文版(资料编号∶ SIJPS80000055©-V 系列AC 伺服单元SGDV安全注意事项(资料编号∶ TOBPC71080010© 系列数字操作器安全注意事项(资料编号∶ TOBPC73080000AC 伺服电机安全注意事项(资料编号∶ TOBPC23020000v与安全有关的标记说明本手册根据与安全有关的内容,使用了下列标记。

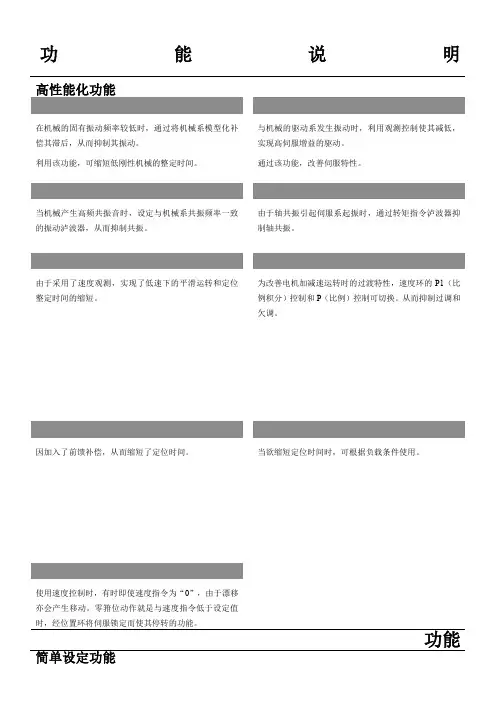

功能说明高性能化功能在机械的固有振动频率较低时，通过将机械系模型化补偿其滞后，从而抑制其振动。

利用该功能，可缩短低刚性机械的整定时间。

与机械的驱动系发生振动时，利用观测控制使其减低，实现高伺服增益的驱动。

通过该功能，改善伺服特性。

当机械产生高频共振音时，设定与机械系共振频率一致的振动泸波器，从而抑制共振。

由于轴共振引起伺服系起振时，通过转矩指令泸波器抑制轴共振。

由于采用了速度观测，实现了低速下的平滑运转和定位整定时间的缩短。

为改善电机加减速运转时的过渡特性，速度环的P1（比例积分）控制和P（比例）控制可切换。

从而抑制过调和欠调。

因加入了前馈补偿，从而缩短了定位时间。

当欲缩短定位时间时，可根据负载条件使用。

使用速度控制时，有时即使速度指令为“0”，由于漂移亦会产生移动。

零箝位动作就是与速度指令低于设定值时，经位置环将伺服锁定而使其停转的功能。

功能简单设定功能连接即动，简单设定。

由于惯量恒定精度的提高，所以无需调整伺服增益。

伺服驱动器判断伺服电机的功率、规格、无需设定电机参数，当连接不适用电机时，有报警显示。

可监控转矩指令的有效转矩运算值。

可监控再生电力的负载率。

累积负载率再生负载率80%50%再生过载报警前，可预先发出信号。

避免不经意间改写用户参数。

标准配备计算机接口，可进行用户参数的设定，速度转矩指令，监控波形的描绘及1：N通讯（N=14）。

无需输入指令，使用手操器亦可操作电机运行，便于试运转。

即使电源掉电，亦可记忆10次过去发生的报警，便于故障判断。

灵活应用功能通过与上位控制器之间的输入输出信号的分配，在9个信号中可进行3类选择。

在码盘的原点脉冲位置定位停。

用于电机轴和机械位置的匹配。

除可分别使用位置，速度及转矩控制外，亦可进行各控制模式的切换。

限制通过电机的最大电流，抑制过大的转矩的产生，应用于防止机械损坏。

可使用绝对值编码器。

使用了绝对值编码器，将无需原点复位动作，断电复位后，可即时起动。

安川伺服使用手册珊华电子科技（上海）有限公司 2011年3月目 录第一章 安川伺服简介1.1产品的确认1.2产品的型号第二章 安川伺服接插件2.1 S-II系列（3kw、15kw）2.2 S-V系列 （400w、750w）第三章 安川伺服调试3.1 主要的参数3.2 两主轴同步性第四章 安川伺服常见报警处理4.1 常见的报警4.2 处理方法第五章 安川伺服的安装5.1 伺服电机安装事项5.2 伺服驱动器安装事项第一章 安川伺服简介1.1 产品的确认1.1.1 产品的确认事项产品到货后，请就以下项目进行确认。

在以上各项的确认中, 如发现有不妥之处, 请及时与所购地的销售店或本公司的销售处联系。

1.1.2 伺服电机的铭牌确认项目备注到货产品是否与您订购的产品型号相符？ 请通过伺服电机、SERVOPACK( 伺服单元) 的铭牌的“型号”栏进行确认( 请参照下一项以后的说明)。

伺服电机的旋转轴是否运行顺利? 能用手轻轻转动则属正常。

但是“带制动器的电机”则不转动。

是否有损坏的地方？ 请查看整个外表，检查是否有因运输等引起的损伤。

其中生产编号中的第三、四位是年份，第五位是月份。

例如：DD 996 456789001299年 6月（其它英文字母代表：X-10月份、Y-11月份、Z-12月份）1.2 产品的型号1.2.1 S-II系列伺服电机：伺服驱动器：1.2.2 S-V系列伺服电机：伺服驱动器：第二章 安川伺服接插件2.1 S-II系列（3kw、15kw）3KW伺服电机型号：SGMGH-30ACA61电机侧编码器接插件：L形插头 MS3108B20-29S电缆夹 MS3057-12A电机侧动力接插件：L形插头 MS3108B22-22S电缆夹 MS3057-12A驱动器型号：SGDM-30ADA驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**15KW伺服电机型号：SGMGH-1EACA61电机侧编码器接插件：L形插头 MS3108B20-29S电缆夹 MS3057-12A电机侧动力接插件：L形插头 MS3108B32-17S电缆夹 MS3057-20A驱动器型号：SGDM-1EADA驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**2.2 S-V系列 （400w、750w）400W 伺服电机型号：SGMJV-04AAA61电机侧编码器接插件：插头54346-0070****插针56161-8081****电机侧动力接插件：J27-06FMH-7KL-1M-CF**（套件：包含插头、插针） 插头插针驱动器型号：SGDV-2R8A01A驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**750W 伺服电机型号：SGMJV-08AAA61电机侧编码器接插件：插头54346-0070****插针56161-8081****电机侧动力接插件：J37-06FMH-7KL-1M-CF**（套件：包含插头、插针） 插头插针驱动器型号：SGDV-5R5A01A驱动器侧（CN2）编码器接插件：55100-0670**驱动器侧（CN1）50芯I/O接插件：连接器 10150-3000PE**壳体 10350-52A0-008**第三章 安川伺服调试3.1 主要的参数1）PN000 控制模式选择最主要是第1位（速度、位置控制方式的选择）2）PN100 速度环增益在速度控制，增加设定值可以提高响应性3）PN101 速度环积分时间参数降低设定值可以提高响应性4）PN102 位置环增益在位置控制，增加设定值可以提高响应性5）PN103 转动惯量比最好能设定为与机械惯量实际越接近越好6）PN110 在线自动调谐类开关如果负载基本不变的话，需要把第0位，改成2-不调谐。

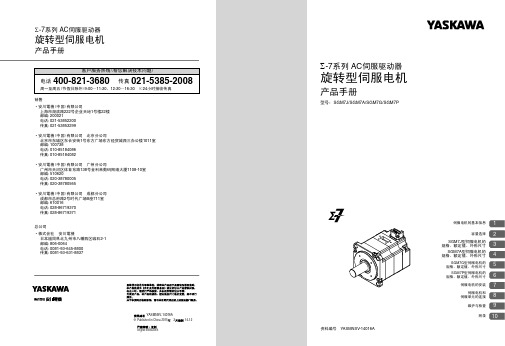

旋转型伺服电机Σ-7系列 AC 伺服驱动器产品手册销售·株式会社　安川電機日本福岡県北九州市八幡西区城石2-1邮编: 806-0064电话: 0081-93-645-8800传真: 0081-93-631-8837总公司·安川電機(中国)有限公司上海市湖滨路222号企业天地1号楼22楼邮编: 200021电话*************传真*************·安川電機(中国)有限公司　北京分公司北京市东城区东长安街1号东方广场东方经贸城西三办公楼1011室邮编: 100738电话*************传真*************·安川電機(中国)有限公司　广州分公司广州市天河区体育东路138号金利来数码网络大厦1108-10室邮编: 510620电话*************传真*************·安川電機(中国)有限公司　成都分公司成都市总府路2号时代广场B 座711室邮编: 610016电话*************传真*************YASMNSV-14016A©Original instructionsPublished in China 2015314-12型号：SGM7J/SGM7A/SGM7G/SGM7P旋转型伺服电机　Σ-7系列 AC 伺服驱动器产品手册资料编号　YASMNSV-14016A12345678910伺服电机的基本信息附录维护与检查伺服电机和伺服单元的连接伺服电机的安装SGM7P 型伺服电机的规格、额定值、外形尺寸SGM7G 型伺服电机的规格、额定值、外形尺寸SGM7A 型伺服电机的规格、额定值、外形尺寸SGM7J 型伺服电机的规格、额定值、外形尺寸容量选择。

YSKAWA安川∑Ⅱ数字交流伺服　安装调试说明书　 （２００４．７版本） 目 录 １．　安川连接示意图　２．　通电前的检查　３．　通电时的检查 ４．　安川伺服驱动器的参数设定　５．　安川伺服驱动器的伺服增益调整　１．　安川连接示意图　重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。

否则，会损坏编码器。

（此种　情况，不在安川的保修范围！）　２．　通电前的检查　１）　确认安川伺服驱动器和电机插头的连接，相序是否正确：　Ａ．ＳＧＭＧＨ电机，不带刹车制动器的连接： 伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ Ｂ．ＳＧＭＧＨ电机　０．５ＫＷ－４．４ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 刹车电源 Ｅ　 刹车电源 Ｆ 刹车电源为：　ＤＣ９０Ｖ　（无极性）　　Ｃ．　ＳＧＭＧＨ电机５．５ＫＷ－１５ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　Ｕ Ａ Ｖ Ｂ Ｗ Ｃ　 接地 Ｄ　 电机制动器插头 刹车电源 Ａ 刹车电源 Ｂ 刹车电源为：　ＤＣ９０Ｖ　（无极性） 注：　１．相序错误，通电时会发生电机抖动现象。

　 ２．相线与“接地”短路，会发生过载报警。

　２）确认安川伺服驱动器ＣＮ２和伺服电机编码器联接正确，　 接插件螺丝拧紧。

　３）确认伺服驱动器ＣＮ１和数控系统的插头联接正确，　 接插件螺丝拧紧。

　３．通电时的检查　　１）　确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。

　建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。

　２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。

　４．安川伺服驱动器的参数设定　安川伺服驱动器参数，操作方法如下：（１）参数密码设定；　（２）用户参数和功能参数的设定； １）参数密码设定　 为防止任意修改参数，将“Ｆｎ０１０”辅助功能参数，设定： ・　“００００”　允许改写　ＰｎＸＸＸ　的用户参数，及部分辅助功能“ＦｎＸＸＸ”参数。

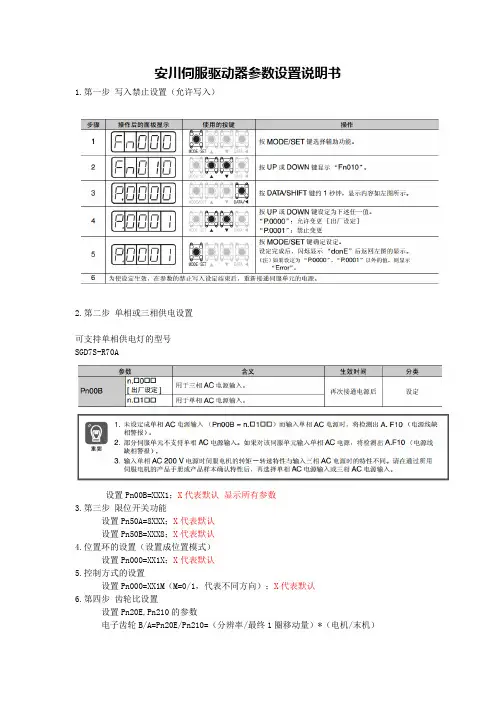

安川伺服驱动器说明书安川伺服设定安川伺服驱动器参数表发布: 2009-07-23 22:05:08 | 阅读: 841次[收藏] [打印]安川伺服驱动器和凯恩帝数控系统相配时，只需设定以下参数(见参数表); 其余参数, 一般情况下, 不用修改。
