第3章传热学有源强化

【最新整理，下载后即可编辑】第三章思考题1. 试说明集中参数法的物理概念及数学处理的特点答：当内外热阻之比趋于零时，影响换热的主要环节是在边界上的换热能力。

而内部由于热阻很小而温度趋于均匀，以至于不需要关心温度在空间的分布，温度只是时间的函数，数学描述上由偏微分方程转化为常微分方程、大大降低了求解难度。

2. 在用热电偶测定气流的非稳态温度场时,怎么才能改善热电偶的温度响应特性?答：要改善热电偶的温度响应特性，即最大限度降低热电偶的时间常数hA cvc ρτ=,形状上要降低体面比，要选择热容小的材料，要强化热电偶表面的对流换热。

3. 试说明”无限大平板”物理概念,并举出一二个可以按无限大平板处理的非稳态导热问题答；所谓“无限大”平板，是指其长宽尺度远大于其厚度，从边缘交换的热量可以忽略不计，当平板两侧换热均匀时，热量只垂直于板面方向流动。

如薄板两侧均匀加热或冷却、炉墙或冷库的保温层导热等情况可以按无限大平板处理。

4.什么叫非稳态导热的正规状态或充分发展阶段?这一阶段在物理过程及数学处理上都有些什么特点?答：非稳态导热过程进行到一定程度,初始温度分布的影响就会消失，虽然各点温度仍随时间变化,但过余温度的比值已与时间无关，只是几何位置(δ/x)和边界条件(Bi数)的函数，亦即无量纲温度分布不变，这一阶段称为正规状况阶段或充分发展阶段。

这一阶段的数学处理十分便利，温度分布计算只需取无穷级数的首项进行计算。

5.有人认为,当非稳态导热过程经历时间很长时,采用图3-7记算所得的结果是错误的.理由是：这个图表明,物体中各点的过余温度的比值与几何位置及Bi有关,而与时间无关.但当时间趋于无限大时,物体中各点的温度应趋近流体温度,所以两者是有矛盾的。

你是否同意这种看法,说明你的理由。

答：我不同意这种看法，因为随着时间的推移，虽然物体中各点过余温度的比值不变但各点温度的绝对值在无限接近。

这与物体中各点温度趋近流体温度的事实并不矛盾。

传热的强化途径简述换热器广泛运用在化工，制药，冶金，能源，石油，动力等工业领域在生产中占有重要的地位，在一般的化工工业建设中，换热器建设投资金额往往可以占到总工业建设投资的10%~20%，目前在化工领域我国的能源利用率与发达国家仍有较大的差距，这与目前我国发展的绿色化工方向有所不符，因此如何强化传热便成为化工生产实践中必须要骄傲考虑的大问题。

以下我将从换热器原理出发，分析影响换热器换热效率的较大因素，并通过查询文献对这些问题给出较为可行的意见，同时对未来可能发展做出展望。

一、影响换热的主要因素目前化工生产中的换热器多为间壁式换热器，通常而言，间壁式换热器冷、热流体的传热进程主要含有三个阶段，一，基于对流方式使热量向管壁进行传递；二，通过热传导方式，让热量从管壁一侧向另一侧完成传递；三，传递到另一侧位置的热量又通过对流方式向冷流体实现传递。

间壁换热器换热的三个步骤里，热传导存在于管壁内部其热阻相对较小，进而不会对传热造成较大影响。

总结可得，在换热器的传热过程中对与换热影响较大的为对流传热。

影响对流传热速率因素包括多个方面，一，流体本身性质，由于流体的粘度，导热系数，热容，密度等都不相同，故不同流体流经同样的换热器其导热速率也不尽相同。

二，流动形式，流体在换热管路中的流动大致可以被分为两种形式，层流与湍流，层流形态中起导热作用的中介主要为流体分子，而湍流中起导热作用的主要中介为流体质点与流体微团，由于质点与微团热运动剧烈程度要比流体分子高许多，因此湍流时流体的热阻要比层流时的热阻小得多。

三，流体种类与相变，若流体传热过程中发生相变化其传热机理将发生变化，这也将体现在流体的传热系数的差异上。

四，传热面位置、形状及大小，包括板，管，翅片以及环隙等在内的传热面的形状、管径与管长等都为影响传热速率因素。

传热面布置与方位等均会使对流传热系数备受直接影响。

五，流体流动成因，流体流动可被分为强制对流和自然对流，在化工生产中一般采用泵等做功设备使流在换热器内发生体强制对流，强制对流传热系数比自然对流要高得多。

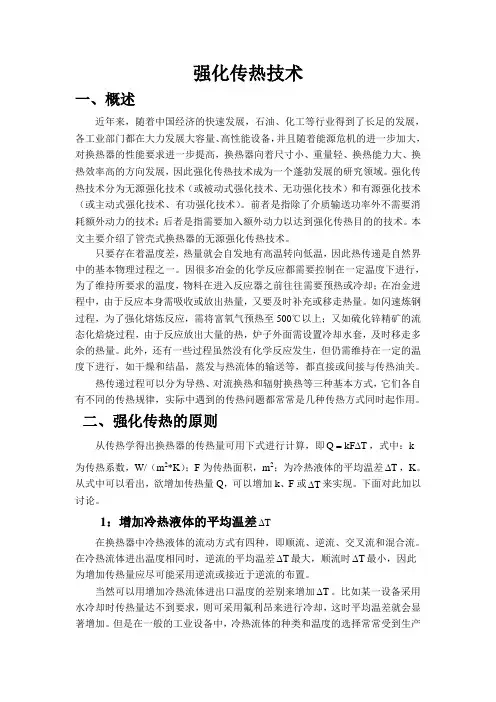

强化传热技术一、概述近年来，随着中国经济的快速发展，石油、化工等行业得到了长足的发展，各工业部门都在大力发展大容量、高性能设备，并且随着能源危机的进一步加大，对换热器的性能要求进一步提高，换热器向着尺寸小、重量轻、换热能力大、换热效率高的方向发展，因此强化传热技术成为一个蓬勃发展的研究领域。

强化传热技术分为无源强化技术（或被动式强化技术、无功强化技术）和有源强化技术（或主动式强化技术、有功强化技术）。

前者是指除了介质输送功率外不需要消耗额外动力的技术；后者是指需要加入额外动力以达到强化传热目的的技术。

本文主要介绍了管壳式换热器的无源强化传热技术。

只要存在着温度差，热量就会自发地有高温转向低温，因此热传递是自然界中的基本物理过程之一。

因很多冶金的化学反应都需要控制在一定温度下进行，为了维持所要求的温度，物料在进入反应器之前往往需要预热或冷却；在冶金进程中，由于反应本身需吸收或放出热量，又要及时补充或移走热量。

如闪速炼钢过程，为了强化熔炼反应，需将富氧气预热至500℃以上；又如硫化锌精矿的流态化焙烧过程，由于反应放出大量的热，炉子外面需设置冷却水套，及时移走多余的热量。

此外，还有一些过程虽然没有化学反应发生，但仍需维持在一定的温度下进行，如干燥和结晶，蒸发与热流体的输送等，都直接或间接与传热油关。

热传递过程可以分为导热、对流换热和辐射换热等三种基本方式，它们各自有不同的传热规律，实际中遇到的传热问题都常常是几种传热方式同时起作用。

二从传热学得出换热器的传热量可用下式进行计算，即TQ∆=，式中：kkF为传热系数，W/（m2*K）；F为传热面积，m2；为冷热液体的平均温差T∆，K。

从式中可以看出，欲增加传热量Q，可以增加k、F或T∆来实现。

下面对此加以讨论。

1：增加冷热液体的平均温差T∆在换热器中冷热液体的流动方式有四种，即顺流、逆流、交叉流和混合流。

在冷热流体进出温度相同时，逆流的平均温差T∆最小，因此∆最大，顺流时T为增加传热量应尽可能采用逆流或接近于逆流的布置。

第三章 非稳态导热(unsteady state conduction)物体的温度随时间而变化的导热过程称非稳态导热。

0≠τ∂∂t，任何非稳态导热过程必然伴随着加热或冷却过程。

根据物体内温度随时间而变化的特征不同，非稳态导热过程可分为两类：（1）周期性导热（periodic unsteady conduction ）：物体的温度按照一定的周期发生变化； 如建筑物的外墙和屋顶温度的变化。

（2）瞬态导热(transient conduction)：物体的温度随时间不断升高或降低，在经历相当长时间后，物体的温度逐渐趋于周围介质的温度，最终达到热平衡。

分析非稳态导热的任务：找出温度分布和热流密度随时间和空间的变化规律。

第一节 非稳态导热的基本概念一、瞬态导热过程采暖房屋外墙墙内温度变化过程。

采暖设备开始供热前：墙内温度场是稳态、不变的。

采暖设备开始供热：室内空气温度很快升高并稳定；墙壁内温度逐渐升高；越靠近内墙升温越快；经历一段时间后墙内温度趋于稳定、新的温度分布形成。

墙外表面与墙内表面热流密度变化过程 采暖设备开始供热前：二者相等、稳定不变。

采暖设备开始供热：刚开始供热时，由于室内空气温度很快升高并稳定，内墙温度的升高相对慢些，内墙表面热流密度最大；随着内墙温度的升高，内墙表面热流密度逐渐减小；随着外墙表面的缓慢升高，外墙表面热流密度逐渐增大；最终二者相等。

上述非稳态导热过程，存在着右侧面参与换热与不参与换热的两个不同阶段。

（1）第一阶段（右侧面不参与换热）是过程开始的一段时间，特点是：物体中的一部分温度已经发生变化，而另一部分仍维持初始状态时的温度分布（未受到界面温度变化的影响），温度分布显现出部分为非稳态导热规律控制区和部分为初始温度区的混合分布，物体内各处温度随时间的变化率是不一样的，即：在此阶段物体温度分布受t分布的影响较大，此阶段称非正规状况阶段或初始阶段（initialregime）。

（2）第二阶段（右侧面参与换热）当右侧面参与换热以后，物体中的温度分布不受t影响，主要取决于边界条件及物性。

关于简析强化传热技术及一些典型的应用由于生产和科学技术发展需要强化传热从80年代起就引起了广泛的重视和发展。

表现在设计和制造各类高性能热设备，航空，航天及核聚变等尖端技术，计算机里密集布置电子元件的有效冷却。

正是上述原因促使人们对强化传热进行及为广泛的研究和探讨，从80年代到现在近20多的时间里，世界各国的科学领域里，有关强化传热研究报告举不胜数。

一、强化传热技术的分类（一）导热过程的强化导热是热量传递的三种基本方式之一，它同样也存在着强化问题。

导热是依靠物体中的质量（分子，原子，或自由电子）运动来传递能量。

固体内部不同温度层之间的传热就是一种典型的导热过程，但固体之间接触存在着接触热阻，降低了能量的传递，在高热流场合下，为了尽快导出热量必须设法降低接触热阻，一般可采用以下方法：1、提高接触面之间光洁度或增加物体间的接触压力以增加接触面积2、在接触面之间填充导热系数较高的气体（如氦气）3、在接触面上用电化学方法添加软金属涂层或加软技术垫片（二）辐射换热的强化辐射换热普遍存在于自然界和许多生产过程中，只要物体温度高于绝对零度，它就能依靠电磁波向外发射能量，所以物体之间总是存在着辐射换热，在物之间温度差别不是很大的情况下，辐射换热可以忽略，但在高温设备中辐射却是换热的主要方式。

而影响辐射换热的因素主要有：表面粗糙度，固体微粒，材料。

（三）对流换热强化对流强化传热与流体的物理特性，流动状态，流道几何形状，有无相变发生以及传热壁面的表面状况等许多因素有关。

其中对流换热的有源强化又可分为：利用机械搅动加强流体与壁面间的传热，流体脉动和传热面震动时的对流换热，电磁场作用下的对流换热，经过多孔壁有质量透过时的壁面换热。

而对流换热的无源换热又可分为：管内插入物对传热的增强，涡旋流动的强化传热，添加物对流换热，流化床与埋管间的传热，射流冲击。

二、强化传热的途径在热设备中应用强化传热技术的目的一般有：（1）增加输热量；（2）减少换热面积和缩小设备体积；（3）降低载热剂输送功率的消耗；（4）降低高温部件的温度。

传热学-影响间壁式换热器性能的因素及强化措施间壁式换热器主要以热传导、对流形式传热。

但管壁导热热阻较小，对传热影响不大.影响其传热过程的因素主要来自对流传热过程，其中影响较大的有以下几方面。

1)流体的种类和相变:不同的液体、气体或蒸汽的对流传热系数都不相同，牛顿型流体和非牛顿型流体也有区别。

流体有相变的传热过程，其传热机理不同于无相变过程，所以传热系数不同。

2)流体的特性:对对流传热系数影响较大的流体物性有导热系数、乳度、比热容、密度以及体积膨胀系数。

对同一种流体，流体的物性不同，对流传热系数亦不同。

3)流体的流动状态:由层流和湍流的传热机理可知，流体处于层流状态，对流传热系数较小，流体处于剧烈的湍流状态时，对流传热系数大。

4)流体流动的原因:按引起流动的原因分，对流传热分为自然对流和强制对流。

强制对流的传热系数较自然对流的传热系数大几倍甚至几十倍。

5)传热面的形状、位置和大小:传热面的形状(如管、板、环隙、翅片等)、传热面方位和布置(水平或垂直放置，管束的排列方式等)及管道尺寸(如管径和管长等)都直接影响对流传热系数。

6)流体的温度:流体的温度对对流传热的影响表现在流体温度和壁面温度之差、流体物性随温度变化的程度以及附加自然对流等方面。

此外，由于流体内部温度分布不均匀，必然导致密度的差异，从而产生附加的自然对流，这种影响又与热流方向及管子排列情况等有关。

此外，换热器在实际操作中，传热表面上常有污垢积存，对传热产生附加热阻，所以生产用的换热器要防止和减少污垢层的形成，降低其对传热效果的影响。

2·间壁式换热器传热过称的强化路径换热器传热过程的强化就是力求使换热器在单位时间内，单位传热面积传递的热量尽可能增多。

其意义在于:在设备投资及输送功耗一定的条件下，获得较大的传热量，从而增大设备容量，提高劳动生产率;在设备容量不变的情况下使其结构更加紧凑，减少占地空间，节约材料，降低成本:在某种特定技术过程中使某些特殊工艺要求得以实施等。
