1 概述随着现代工业生产过程向着大型，连续和强化方面发展，对控制系统的控制品质提出了日益增长的要求。
次设计的关注的精馏塔就是一个多输入多输出的多变量过程，内在机理较复杂，动态响应迟缓，变量之间相互关联，对其的控制提出了较高的要求，其中对回流罐液位的调节影响着精馏塔顶部的压力及温度的平衡，起着对精馏过程中的缓冲及保护作用，对回流罐液位的调节对精馏过程的稳定进行起着不可忽视的作用，所以确定回流罐液位的控制方案是相当重要的。
本次设计的总目标，就是在可能获得的条件下，以最经济的途径和方法监测及调节回流罐中的液位，所以需要在充分了解声场过程的工艺流程的基础上选择合适的控制方法，从而实现目标。
2 精馏塔的工艺流程根据本次设计条件及要求，我们必须精馏及精馏塔有一定的了解。
精馏的基本原理是将液体混合物部分气化，利用其中各组分挥发度不同的特性，实现分离的目的的单元操作。
蒸馏按其操作方法可分为：简单蒸馏,闪蒸，精馏和特殊精馏等。
精馏塔是一种进行精馏的塔式气液接触装置，蒸汽由塔底进入，与下降液进行逆流接触，两相接触中，下降液中的易挥发（低沸点）组分不断的向蒸汽中转移，蒸汽中的难挥发（高沸点）组分不断的向下降液中转移，蒸汽愈接近塔顶，其易挥发组分愈高，而下降液愈接近塔底，其难挥发组分则愈富集，达到组分分离的目的。
由塔顶上升的蒸汽进入冷凝器，冷凝的液体一部分送入再沸器，热蒸发后，蒸汽返回塔中，另一部分液体作为残液取出。
一般精馏装置由精馏塔，再沸器，冷凝器，回流罐等设备组成。
精馏塔是一个多输入多输出的多变过程，内在机理较复杂，动态响应迟缓，变量之间相互关联，不同的塔工艺结构差别很大，而工艺对控制提出的要求又较高，所以确定精馏塔的控制方案是一个极为重要的课题。
而从能耗的角度来看，精馏塔是三传一反典型单元操作中能耗最大的设备，因此，精馏塔的节能控制也是十分重要的。
下图是一典型的精馏塔结构图。
3 精馏塔的控制3.1精馏塔的控制目标精馏塔的控制目标是：在保证产品质量合格的前提下，使塔的回收率最高、能耗最低，即使总效益最大，成本最小。
锅炉液位控制系统原理概述
锅炉液位控制系统是一种用于监测和控制锅炉水位的自动化系统。
它的主要目
的是确保锅炉内的水位始终保持在安全范围内，以防止锅炉爆炸或者其他安全事故的发生。
液位控制系统通常由传感器、控制器和执行器等组成。
传感器用于测量锅炉的
液位，控制器根据传感器提供的信号进行逻辑判断和控制策略的制定，执行器则根据控制器的指令调整水位。
在液位控制系统中，常用的液位传感器有浮球式传感器和电极式传感器。
浮球
式传感器通过浮球的上升和下降来反映液位的高低，电极式传感器则是通过电极与液位之间的电阻变化来测量液位。
控制器是液位控制系统的核心部份，它接收传感器提供的液位信号，并根据预
设的控制策略进行判断和控制。
常见的控制策略有比例控制、积分控制和微分控制，通过调整这些参数可以实现液位的稳定控制。
执行器根据控制器的指令来调整液位。
常见的执行器有电动阀和泵。
电动阀通
过控制阀门的开度来调节进出水量，泵则通过控制水流的大小来调整液位。
除了传感器、控制器和执行器，液位控制系统还包括报警装置和安全保护装置。
报警装置用于监测液位异常情况并发出警报，安全保护装置则用于在液位超出安全范围时自动切断供水或者排水，以保证锅炉的安全运行。
总结起来，锅炉液位控制系统通过传感器测量液位，控制器制定控制策略，执
行器调整液位，报警装置和安全保护装置监测和保护锅炉的安全运行。
这种系统可以有效地控制锅炉的水位，确保锅炉的安全运行，减少事故的发生。
水塔水位控制概述水塔是城市供水系统中的重要组成部分，它负责存储和供应给城市居民所需的水资源。
为了保持水塔的正常运行和水位的稳定，水塔水位控制是至关重要的。
目标水塔水位控制的主要目标是维持水塔水位在一个合理范围内，既不会溢出也不会过低。
通过合理的控制水塔的进水和出水流量，可以实现水位的稳定控制。
控制原理水塔水位控制可以通过几种方式实现，常见的方法有：浮球开关控制、压力传感器控制和液位传感器控制。
下面将简要介绍这些方法的原理。
1. 浮球开关控制浮球开关是通过浮动球的上升和下降来感知水位变化的。
当水位上升到一定高度时，浮球会随之上升，触发开关动作，控制进水阀门关闭；当水位下降到一定低度时，浮球下降，开关触发，进水阀门打开。
通过这种方式可以实现水位的控制。
2. 压力传感器控制压力传感器可以感知水塔内部的水压。
当水位上升时，水压也会相应增加；当水位下降时，水压减小。
通过监测水压的变化，可以控制进水和出水阀门的开闭，从而实现水位的控制。
3. 液位传感器控制液位传感器可以直接感知到水位的高度，通常通过使用电极来测量水位的变化。
当水位上升到一定高度时，液位传感器会触发控制信号，控制进水阀门关闭；当水位下降到一定低度时，信号触发，进水阀门打开。
这种方式也可以实现水位的控制。
控制方法在实际应用中，一般会结合多种控制方法来实现水塔水位的控制，以提高控制的准确性和可靠性。
下面是一种常见的水塔水位控制方法的流程图示例：graph TDA[获取当前水位] --> B[根据水位控制信号判断是否需要进水]B --> |需要进水| C[打开进水阀门]B --> |不需要进水| C[关闭进水阀门]C --> D[等待一段时间]D --> E[根据水位控制信号判断是否需要出水]E --> |需要出水| F[打开出水阀门]E --> |不需要出水| F[关闭出水阀门]F --> G[等待一段时间]G --> A该控制方法的基本流程如下： 1. 获取当前水位信息 2. 根据水位控制信号判断是否需要进水 3. 如果需要进水，则打开进水阀门，否则关闭进水阀门 4. 等待一段时间，让水位有时间上升或下降 5. 根据水位控制信号判断是否需要出水 6. 如果需要出水，则打开出水阀门，否则关闭出水阀门 7. 等待一段时间，让水位有时间上升或下降 8. 回到第1步，进行下一次水位控制控制策略为了更好地控制水塔水位，需要制定合理的控制策略。

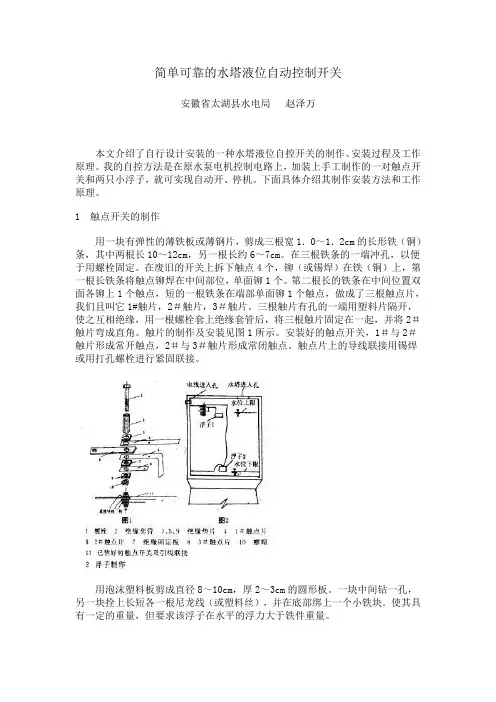

简单可靠的水塔液位自动控制开关安徽省太湖县水电局赵泽万本文介绍了自行设计安装的一种水塔液位自控开关的制作、安装过程及工作原理。
我的自控方法是在原水泵电机控制电路上，加装上手工制作的一对触点开关和两只小浮子，就可实现自动开、停机。
下面具体介绍其制作安装方法和工作原理。
1 触点开关的制作用一块有弹性的薄铁板或薄钢片，剪成三根宽1．0～1．2cm的长形铁（铜）条，其中两根长10～12cm，另一根长约6～7cm。
在三根铁条的一端冲孔，以便于用螺栓固定。
在废旧的开关上拆下触点4个，铆（或锡焊）在铁（铜）上，第一根长铁条将触点铆焊在中间部位，单面铆1个。
第二根长的铁条在中间位置双面各铆上1个触点，短的一根铁条在端部单面铆1个触点，做成了三根触点片，我们且叫它1#触片，2＃触片，3＃触片。
三根触片有孔的一端用塑料片隔开，使之互相绝缘，用一根螺栓套上绝缘套管后，将三根触片固定在一起，并将2＃触片弯成直角。
触片的制作及安装见图1所示。
安装好的触点开关，1＃与2＃触片形成常开触点，2＃与3＃触片形成常闭触点。
触点片上的导线联接用锡焊或用打孔螺栓进行紧固联接。
用泡沫塑料板剪成直径8～10cm，厚2～3cm的圆形板。
一块中间钻一孔，另一块拴上长短各一根尼龙线（或塑料丝），并在底部绑上一个小铁块．使其具有一定的重量，但要求该浮子在水平的浮力大于铁件重量。
3 触点开关和浮子在水塔内的安装如图2所示，在水塔内的顶部和底部边墙上各埋入一扁铁，在塔顶边沿上埋入一短钢筋（用冲击钻打眼埋入），将触点开关用螺栓固定在上部的扁铁上，并检查与扁铁绝缘。
将有孔的浮子穿到钢筋上，并用铁丝扎在钢筋的端底，防止浮子落下，将浮子2的短线栓在底部的扁铁上（防止浮子在左右漂移和往上漂），并留有适当的长度，浮子的长线拴在触点开关l＃触片的末稍。
浮子开关的动作原理是：当水位下降到塔内的最低水位时，浮子2在小铁件的重力作用下。
通过浮子上的长线拽拉1＃触片，使之与2＃触片闭合，启动机组；当水位上升时，触片1自动复位；当水位上升到塔内最高水位时，浮子1顶托起2#触片，使2＃与3#触片断开，机组停转，随着水位的下降，2＃触片复位，与3＃又闭合，周而复始。
