霍尔传感器液位控制系统工作原理
一、引言
液位控制系统是工业生产中常见的一种自动控制系统，它用于监控和控制液体的水平。而霍尔传感器是一种常用的液位传感器，它基于霍尔效应原理，能够准确地测量液体的水平状态。本文将介绍霍尔传感器液位控制系统的工作原理。
二、霍尔效应原理
霍尔效应是指当电流通过一块导体时，垂直于电流方向的磁场作用下，导体两侧会产生电压差。在霍尔传感器中，导体的材料通常是半导体材料，如硅。当液体的水平状态改变时，液体与霍尔传感器之间的距离会发生变化，进而改变磁场的影响范围和强度。这样，霍尔传感器两侧产生的电压差也会随之改变。
三、霍尔传感器液位控制系统的工作原理
1. 传感器安装
将霍尔传感器固定在容器的侧壁上，使其与液体接触。霍尔传感器的位置应根据液位的变化范围进行调整，以确保传感器能够准确地测量液体的水平状态。
2. 信号检测
当液体的水平发生改变时，霍尔传感器两侧产生的电压差会发生变化。这个电压差信号会被传感器的电路接收和检测。
3. 信号处理
接收到电压差信号后，传感器的电路会对信号进行放大和滤波处理。放大是为了增强信号的强度，使其更容易被后续的电路处理；滤波则是为了去除噪声干扰，提高信号的准确性和稳定性。
4. 数据转换
经过信号处理后，电路会将电压差信号转换为数字信号。这样，液位的信息就被转化为数字形式，便于后续的控制和显示。
5. 控制反馈
将转换后的数字信号与设定的液位阈值进行比较。当液位超过或低于设定阈值时，控制系统会根据需要启动或停止相应的控制设备，以实现液位的调节和控制。
四、优点和应用领域
1. 优点
霍尔传感器液位控制系统具有以下优点：
- 精度高：霍尔传感器能够提供准确的液位测量结果，其精度可以达到毫米级别。
- 反应快：霍尔传感器的响应速度非常快，能够实时监测液体的水平状态。
- 耐久性强：霍尔传感器采用半导体材料制成，具有较好的耐久性和抗腐蚀性。 - 安装方便：霍尔传感器的安装非常简单，只需将其固定在容器壁上即可。
控制系统分析课程设计
课题：液位串级控制系统设计
系 别： 电气与电子工程系
专 业： 自 动 化
姓 名：
学 号：
指导教师： 任 琦 梅
河南城建学院
成绩评定·
一、指导教师评语（根据学生设计报告质量、答辩情况及其平时表现综合评定）。
课程设计成绩评定
成绩等级：
指导教师签字：
年 月 日 1系统结构设计
1.1控制方案
串级控制系统是一种常见的复杂控制系统，它是根据系统结构命名的。一、基本原理：它是由两个或者两个以上的控制器串联而成的，一个控制器的输出是另一个控制器的的给定值。二、结构：整个系统包括两个控制回路，即主回路和副回路。主回路有主控制器、副回路、主对象和主变送器构成；而副回路由副控制器、控制阀、副对象和副变送器构成。三、 特点：与简单控制系统相比，串级控制系统由于在结构上增加了一个副回路，所以有以下特点(1)、对于进入副回路的扰动具有较快、较强的克服能力。(2)、改善主控制器的广义对象的特性。(3)、对符合和操作条件的变化有一定的自适应能力。(4)、副回路可以按照主回路的需要更精确地控制操纵变量的质量流和能量流。四、应用场合：(1)、用于克服变化剧烈的和幅值大的干扰。(2)、用于时滞较大的对象。(3)、用于容量之后较大的对象。(4)、用于克服对象的非线性。
本控制系统中，被控参量有两个，上水箱的液位和下水箱的液位，这两个参量具有相关关系。上水箱的液位可以影响下水箱的液位，根据上下水箱的液位相关关系，故系统采用的串级控制。其中，内环控制上水箱的液位，外环控制下水箱的液位，系统远行使下水箱的液位跟随给定值，系统框图如下图3.1所示
图3.1 液位－液位串级控制系统框图
1.2控制规律
本设计采用的是工业控制中最常用的PID控制规律，内环与外环的控制算法采用PID算法，PID算法实现简单，控制效果好，系统稳定性好，外环PID的输计算机 计算机 调节阀 液位 液位
简述液位控制系统的工作原理
液位控制系统是工业自动化控制中的一种重要系统。它的作用是对液体容器内的液位进行测量、控制和调节，使液位保持在一定范围内，以确保设备的正常运行和生产的质量稳定。液位控制系统的工作原理主要包括传感器、信号转换器、控制器和执行器四个部分。
1. 传感器
传感器是液位控制系统的基础部件，其作用是将液位高度转化为电信号，便于控制器进行处理。液位传感器一般分为接触式和非接触式两种。
接触式液位传感器是通过直接接触液体进行测量，常用的有浮球式、浮子式、浮磁式等。浮球式液位传感器通过浮球的上浮和下沉来反映液位高低，浮子式液位传感器则是借助浮子的上浮和下沉来改变开关状态，从而控制液位。浮磁式液位传感器则是通过磁铁和磁敏元件的相互作用来反映液位高低。
非接触式液位传感器则是通过红外线、超声波、激光、毫米波等技术实现液位测量。它们不需要直接接触液体，具有无污染、无损耗、稳定可靠等优点。
2. 信号转换器
传感器测量出的液位高度信号是一种模拟信号，需要将其转换为数字信号才能被控制器处理。信号转换器就是起到这个作用的部件。它将传感器输出的模拟信号转换为数字信号，并进行放大、过滤、线性化等处理，使其符合控制器的输入要求。
3. 控制器
控制器是液位控制系统的核心部件，主要负责液位的控制和调节。控制器接收信号转换器传来的数字信号，并根据设定的控制策略进行处理，决定执行器的动作。液位控制系统的控制策略有多种，最常见的是比例控制、PID控制等。
比例控制是根据液位信号与设定值的偏差大小来控制执行器的动作，使液位逐渐接近设定值。PID控制则是根据液位信号的偏差大小、偏差变化率和偏差积分值来控制执行器的动作，以更精确地控制液位。
4. 执行器
执行器是液位控制系统的末端控制部件，其作用是根据控制器的指令来调节液位。执行器常用的有电动阀、气动阀、泵等。电动阀通过电机驱动阀门开关来控制液位，气动阀则是通过气压驱动阀门开关来控制液位。泵则是通过增加或减少液体的流量来调节液位。

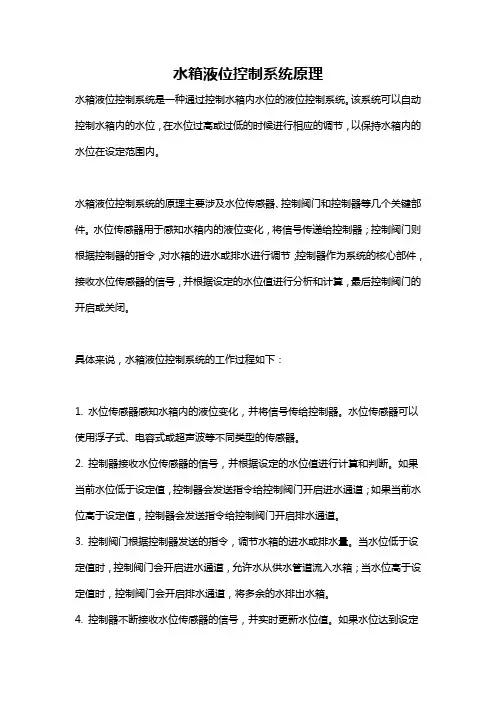

水箱液位控制系统原理
水箱液位控制系统是一种通过控制水箱内水位的液位控制系统。该系统可以自动控制水箱内的水位，在水位过高或过低的时候进行相应的调节，以保持水箱内的水位在设定范围内。
水箱液位控制系统的原理主要涉及水位传感器、控制阀门和控制器等几个关键部件。水位传感器用于感知水箱内的液位变化，将信号传递给控制器；控制阀门则根据控制器的指令，对水箱的进水或排水进行调节；控制器作为系统的核心部件，接收水位传感器的信号，并根据设定的水位值进行分析和计算，最后控制阀门的开启或关闭。
具体来说，水箱液位控制系统的工作过程如下：
1. 水位传感器感知水箱内的液位变化，并将信号传给控制器。水位传感器可以使用浮子式、电容式或超声波等不同类型的传感器。
2. 控制器接收水位传感器的信号，并根据设定的水位值进行计算和判断。如果当前水位低于设定值，控制器会发送指令给控制阀门开启进水通道；如果当前水位高于设定值，控制器会发送指令给控制阀门开启排水通道。
3. 控制阀门根据控制器发送的指令，调节水箱的进水或排水量。当水位低于设定值时，控制阀门会开启进水通道，允许水从供水管道流入水箱；当水位高于设定值时，控制阀门会开启排水通道，将多余的水排出水箱。
4. 控制器不断接收水位传感器的信号，并实时更新水位值。如果水位达到设定值，控制器会发送指令给控制阀门关闭进水或排水通道。
5. 在水箱液位控制系统中，还可以设置报警机制。当水位超出设定的正常范围时，控制器会发出警报信号，提醒操作人员采取相应的处理措施。
总之，水箱液位控制系统通过水位传感器感知水箱内的液位变化，控制器根据设定值进行判断和计算，控制阀门调节进水或排水量，从而实现对水箱内水位的自动控制。这样的系统在水箱应用中具有重要的作用，可以保持水箱内水位稳定，满足不同场景的需求。
