4.2.2 Δ-Δ联接的三相电路
电源与负载都联接成三角形，用三条线路将其 相联，即构成—联接的三相三线制电路，如 图示。
每相负载的相电压等于线电压；流过负载的电流为相 电流，分别用IAB、IBC、ICA表示。由基尔霍夫电流定 律可知各相的线电流为对应的相电流之差，在三相电 路对称的情况下，由图示相量图的分析可得线电流与 相电流有效值关系
如果三相电路对称，则三相电路的视在功率为 S = 3UPIP =√3ULIL 在计算不对称三相电路的视在功率时，应注意由
于视在功率不满足能量守恒，所以 S SA的等效电阻R = 29， 等效感抗XL = 21.8，三相对称电源的线电压 UL=380V。求（1）电动机接成星形时的平均功率和 无功功率，（2）电动机接成三角形时的平均功率和 无功功率。
IL =√3IP=√3×10.47=18.13 A 电动机的平均功率
P=ULILcos
=380×18.13×cos36.9=9542.5 W =9.543 kW 电动机的无功功率
P=ULILsin = 380×18.13×sin36.9
=7164.7Var=7.165 kVar
由上例的计算结果可见，电动机接成 三角形比接成星形时，线电流、平均 功率与无功功率都大了三倍。实际中 较大功率的三角形联接电动机，为了 减小启动电流，启动时常把三角形变 为星形联接，启动以后再变回三角形。
如果三相电路对称，不论电路是星形联接还是三 角形联接，其三相电路的无功功率为
Q =3UPIPsin =√3ULILsin 其中 角仍为相电压与相电流的相位差。
4.4.3 视在功率
在三相电路中不论三相电路对称与否，其三相的 视在功率仍为
S P2 Q2
其中P为三相电路的平均功率，Q为三相电路的无 功功率。

uC (0 ) uC (0 ) US 12 V
uC () US R2 8 V R1 R2
( R1 / / R2 R3 )C 0.02 s
uc (t ) uc () [uc (0 ) uc ()]et / 8 4e50t
i1 (t ) 4 2 50 t e A 3 3
计算I、 US 、R。
12A R 9A 12Ω 6A 3Ω 18A 15A 3A 1Ω I ＝6A
12×3V－9R－15×1V＝0 R＝7／3Ω －US－ 12×3V－ 18×3V＝0 US＝－90V
《电工电子技术》1-4章复习指导
4
第二章 电路的分析方法
已知：R1=25Ω，R4=30Ω， R5=15Ω， R7=70Ω，R8=35Ω，R9=17.5Ω。 求Rab。
《电工电子技术》 1-4章复习指导
黄诗浩 信息科学与工程学院
《电工电子技术》1-4章复习指导
1
第一章 电路的基本概念和基本定律
电路图如图1所示，试写出电路中Uab 和电流I 的关系。
解： Uab =-US -IR
解： Uab =US +IR
《电工电子技术》1-4章复习指导
2
第一章 电路的基本概念和基本定律
R4
a
R1
R8
R7
R9
R5
b
R7=10+20+10x20/5=70Ω R8=5+20+5x20/10=35Ω R9=10+5+10x5/20=17.5Ω Rab=25+R8||(30||R7+15||R9)=36.25 Ω
《电工电子技术》1-4章复习指导
5

电工电子技术电工电子技术是一门研究电力传输和控制的学科，涉及到电路、电机、仪器仪表等方面的知识。

在现代社会中，电力已经成为人们生活中必不可少的一部分，电工电子技术的发展对于社会的进步有着重要的作用。

首先，电工电子技术在电力传输方面发挥着重要的作用。

随着城市化进程的加快，电力需求也在不断增加。

电工电子技术通过设计和建设高效的输电线路，提高了电力传输的效率和稳定性。

同时，电工电子技术也在电力变压器、变电站等设备的研发和改进中起到了重要作用，确保了电力传输和分配的安全可靠。

其次，电工电子技术在电机控制方面具有重要价值。

电机作为电功率转换的核心设备，广泛应用于工业生产、交通运输、家庭用电等领域。

电工电子技术通过调节电机的电流、电压和频率等参数，实现对电机转速、转向等方面的精确控制。

这不仅提高了生产效率和产品质量，还降低了能源消耗和环境污染。

特别是在新能源领域，电工电子技术的发展推动了太阳能、风能等可再生能源的更加广泛应用。

电工电子技术在仪器仪表领域的应用也不可忽视。

仪器仪表是电力系统运行状态监测和故障诊断的关键部分。

电工电子技术通过设计和制造精确的电能计量仪表、报警系统等设备，实现对电力系统运行情况的实时监测和数据采集。

这为电力系统管理者提供了重要的信息支持，有助于及时发现和处理问题，提高电力系统的安全性和可靠性。

此外，电工电子技术在通信和信息技术领域也有着广泛的应用。

随着信息技术的发展，电信网络和数据中心的建设迅速增长。

电工电子技术通过设计和维护网络设备以及提供电源支持，保障了通信网络的稳定运行。

同时，电工电子技术的发展也带动了人工智能、物联网等新技术在通信领域的应用，推动了数字化时代的到来。

综上所述，电工电子技术在现代社会中发挥着重要作用。

它不仅推动了电力传输和控制技术的发展，提高了电力系统的安全性和可靠性，还促进了经济的发展和社会的进步。

随着科技的不断进步，电工电子技术将发挥更加重要的作用，为人类社会带来更多的便利和发展机遇。

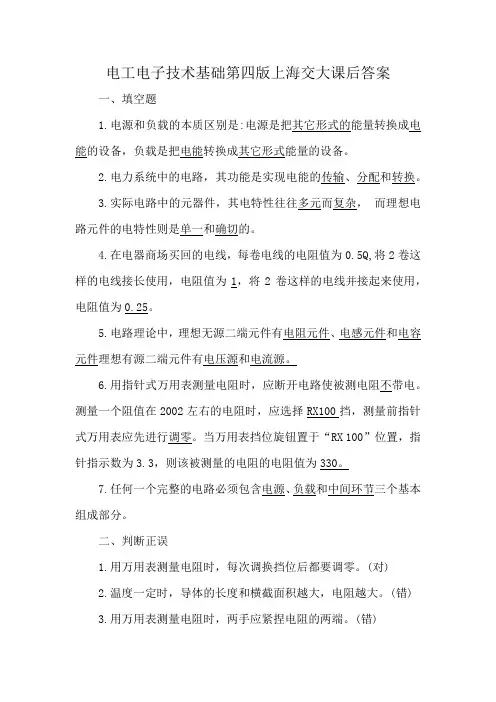

电工电子技术基础第四版上海交大课后答案
一、填空题
1.电源和负载的本质区别是:电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2.电力系统中的电路，其功能是实现电能的传输、分配和转换。

3.实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。

4.在电器商场买回的电线，每卷电线的电阻值为0.5Q,将2卷这样的电线接长使用，电阻值为1，将2卷这样的电线并接起来使用，电阻值为0.25。

5.电路理论中，理想无源二端元件有电阻元件、电感元件和电容元件理想有源二端元件有电压源和电流源。

6.用指针式万用表测量电阻时，应断开电路使被测电阻不带电。

测量一个阻值在2002左右的电阻时，应选择RX100挡，测量前指针式万用表应先进行调零。

当万用表挡位旋钮置于“RX 100”位置，指针指示数为3.3，则该被测量的电阻的电阻值为330。

7.任何一个完整的电路必须包含电源、负载和中间环节三个基本组成部分。

二、判断正误
1.用万用表测量电阻时，每次调换挡位后都要调零。

(对)
2.温度一定时，导体的长度和横截面积越大，电阻越大。

(错)
3.用万用表测量电阻时，两手应紧捏电阻的两端。

(错)。
