煤矿井上下供电高低压开关整定调整计算

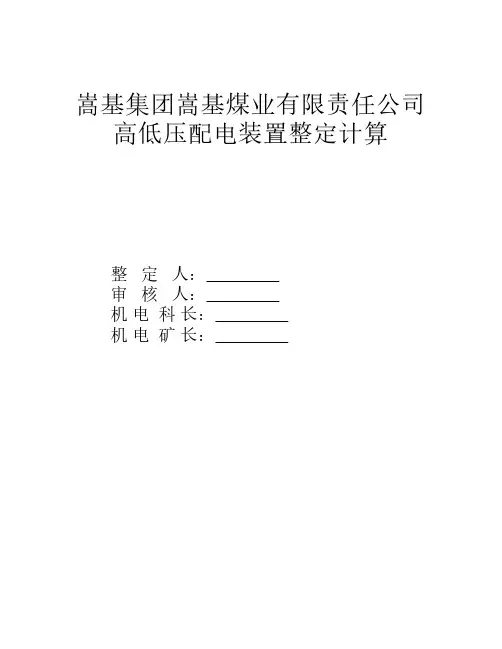

嵩基集团嵩基煤业有限责任公司高低压配电装置整定计算整定人：审核人：机电科长：机电矿长：目 录一、地面变电所 (3)1、系统概况 (3)2、短路电流和短路容量计算 (3)3、开关整定计算原则 (6)4、高压开关整定计算、校验 (7)二、井下变电所 (11)1、系统概况 (11)2、短路电流和短路容量计算 (12)3、开关整定计算原则 (12)三、井下低压系统整定计算校验 (14)一、地面变电所1、系统概况1)、供电系统简介嵩基煤业矿井供电系统来自徐庄变电站8板庄矿线10Kv 线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米，另一回路来自徐庄35变电站11板庄西线，线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米。

地面设主变三台，两台S9-500/10/0.4，一台为S9-200/10/6，井下有变压器五台，四台KBSG-315/10/0.66,一台KBSG-100/10/0.69风机专用。

嵩基地面变电所有高压GG1A-F型开关柜10台，地面变电所和井下配电所采用双回路供电分列运行供电方式。

2) 、嵩基煤业供电资料（1）、经经电业局提供徐庄变电站10KV侧标么值为：最大运行运行方式下：0.924 最小运行方式下：1.43（2） 、线路参数徐庄变电站到嵩基变电所线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米电抗、阻抗查表得；10KV架空线电阻、电抗：Xg=0.08×4.8=0.36ΩRg=0.3×4.8=1.44Ω10KV铠装电缆电阻、电抗：Xg=0.08×0.2=0.016ΩRg=0.506×0.2=0.1012Ω2、短路电流和短路容量计算（1）绘制电路图并计算各元件的相对基准电抗。

选择基准容量Sd=100MVA基准电压Ud=10.5KV基准电流Id=Sd/√3Ud=100÷(1.732×10.5)=5.4987KA上级变压器电抗标么值X﹡b0=1.7745 上一级徐庄站提供上下杆电缆电抗标么值X﹡1= X0L(S j/U2p1)=0.06×(100÷10.5²)=0.0544架空线电抗标么值X﹡2= X0L（S j/Ud²）=0.36×（100÷10.5²）=0.3265从地面变电所入井井下配电所电缆电抗标么值：L=300mX﹡3= X0L（Sd/Ud²）=0.016×0.3×（100÷10.5²）=0.0435从中央变电所到采区变电所电缆电抗标幺值：L=318mX﹡4= X0L（Sd/Ud²）=0.016×0.318×（100÷10.5²）=0.0046地面变电所S9-500KVA变压器电抗值查表得：R b1=0.0204 X b1=0.128地面变电所S9-100KVA变压器电抗值查表得：R b1= 0.0233 X b1=0.0597X0--电抗系数L--电缆长度KmSd--基准容量Ud--基准电压（2）绘制等效电路图（3）计算短路电流和短路容量徐庄变电站k-1点的短路电流和短路容量计算三相短路电流：Id(³)k-1=Id/X b1∑d=5.4987÷1.7745=3.099KA两相短路电流：Id(²)k-1=3.099÷1.15=2.695KA三相短路容量: =100/1.7745=56.35（MVA）徐庄变电站到嵩基地面变电所K-2点的短路电流和短路容量计算三相短路电流：Id(³)k-2=Id/X1∑d=5.4987÷2.645=2.078 KA总阻抗标么值： X2∑d=1.7745＋0.8705 =2.645两相短路电流：Id(²)k-2=2.078÷1.15=1.8077KA三相短路容量: =100/2.645=37.807（MVA）嵩基地面变电所到井下中央配电所K-3点的短路电流和短路容量计算三相短路电流：Id(³)k-3=Id/X1∑d=2.078÷2.7696=0.75KA总阻抗标么值： X3∑d=1.7745＋0.8705＋0.1246=2.7696两相短路电流：Id(²)k-3=0.75÷1.15=0.652KA三相短路容量: =100/2.7696=36.106（MVA）井下中央变电所到井下采区变电所K-4点的短路电流和短路容量计算三相短路电流：Id(³)k-3=Id/X1∑d=2.078÷2.8156 =0.738KA总阻抗标么值： X3∑d=1.7745＋0.8705＋0.1246+0.0046=2.8156两相短路电流：Id(²)k-3=0.738÷1.15=0.642KA三相短路容量: =100/2.815 6=35.52（MVA）嵩基地面500KVA,K-5点的短路电流和短路容量计算三相短路电流：Id(³)k-4=Id/X1∑d=2.078÷4.5475=0.457 KA总阻抗标么值： X4∑d=1.7745+2.645+0.128+8=4.5475两相短路电流：Id(²)k-4=0.457÷1.15=0.397 KA三相短路容量: =100/4.5475=21.99（MVA））3、 开关整定计算原则高压整定计算公式：1、过流计算：I op.k=K rel K jx2、保护装置的灵敏度系数公式：K sen=3、电流速断保护：I op。

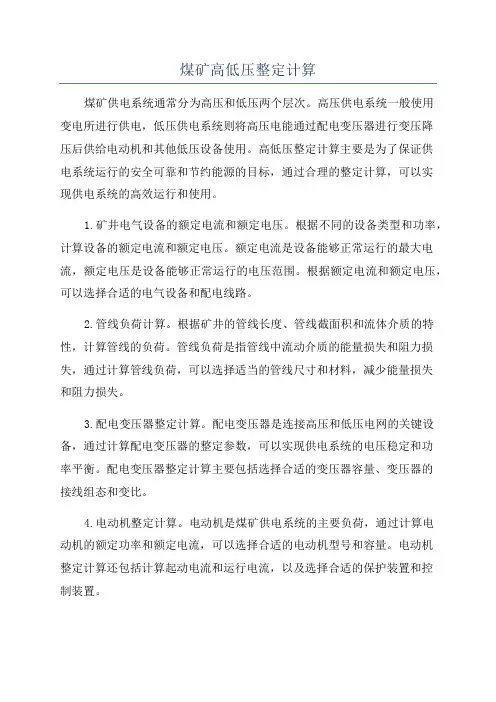

煤矿高低压整定计算煤矿供电系统通常分为高压和低压两个层次。

高压供电系统一般使用变电所进行供电，低压供电系统则将高压电能通过配电变压器进行变压降压后供给电动机和其他低压设备使用。

高低压整定计算主要是为了保证供电系统运行的安全可靠和节约能源的目标，通过合理的整定计算，可以实现供电系统的高效运行和使用。

1.矿井电气设备的额定电流和额定电压。

根据不同的设备类型和功率，计算设备的额定电流和额定电压。

额定电流是设备能够正常运行的最大电流，额定电压是设备能够正常运行的电压范围。

根据额定电流和额定电压，可以选择合适的电气设备和配电线路。

2.管线负荷计算。

根据矿井的管线长度、管线截面积和流体介质的特性，计算管线的负荷。

管线负荷是指管线中流动介质的能量损失和阻力损失，通过计算管线负荷，可以选择适当的管线尺寸和材料，减少能量损失和阻力损失。

3.配电变压器整定计算。

配电变压器是连接高压和低压电网的关键设备，通过计算配电变压器的整定参数，可以实现供电系统的电压稳定和功率平衡。

配电变压器整定计算主要包括选择合适的变压器容量、变压器的接线组态和变比。

4.电动机整定计算。

电动机是煤矿供电系统的主要负荷，通过计算电动机的额定功率和额定电流，可以选择合适的电动机型号和容量。

电动机整定计算还包括计算起动电流和运行电流，以及选择合适的保护装置和控制装置。

5.线路损耗计算。

供电系统中的线路损耗是指电能在输送过程中的能量损失和电压降低。

通过计算线路的电阻、电感和电容等参数，可以评估线路损耗，并选择适当的线路尺寸和材料，减少能量损失和电压降低。

以上是煤矿高低压整定计算的基本内容和步骤，通过合理的计算和分析，可以实现供电系统的高效运行和使用。

同时，还需要注意保证计算和实际应用的一致性和可行性，以确保供电系统的安全可靠和节约能源的目标得以实现。

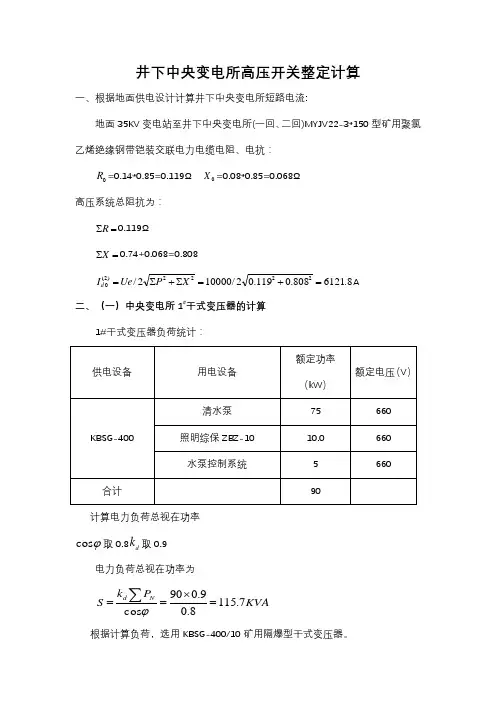

井下中央变电所高压开关整定计算一、根据地面供电设计计算井下中央变电所短路电流:地面35KV 变电站至井下中央变电所(一回、二回)MYJV22-3*150型矿用聚氯乙烯绝缘钢带铠装交联电力电缆电阻、电抗：0R =0.14*0.85=0.119Ω 0X =0.08*0.85=0.068Ω 高压系统总阻抗为：=∑R 0.119Ω=∑X 0.74+0.068=0.8088.6121808.0119.02/100002/2222)2(0=+=∑+∑=XP Ue I d A 二、（一）中央变电所1#干式变压器的计算1#干式变压器负荷统计：计算电力负荷总视在功率ϕcos 取0.8d k 取0.9电力负荷总视在功率为KVA P k S Nd 7.1158.09.090cos =⨯==∑ϕ根据计算负荷，选用KBSG-400/10矿用隔爆型干式变压器。

（二）2#干式变压器的计算2#干式变压器负荷统计：计算电力负荷总视在功率ϕcos 取0.8 d k 取0.8电力负荷总视在功率为KVA P k S Nd 5.1508.08.05.150cos =⨯==∑ϕ根据计算负荷，选用KBSG-400/10矿用隔爆型干式变压器。

（三）3# 移动变电站的计算3#动力移动变电站负荷统计：计算电力负荷总视在功率ϕcos 取0.8d k 取0.65电力负荷总视在功率为KVA P k S N d 5.4527.065.04.487cos =⨯==∑ϕ根据计算负荷，选用KBSGZY-630/10矿用隔爆型移动变电站1台。

（四）高压电缆线路参数：1、中央变电所3#高开至采区变电所电缆型号：MYJV22-8.7/10-3×120mm 2，长度850米。

2、中央变电所5#高开至KBSGZY-630移动变压器，电缆型号：MYJV22-8.7/10-3×50mm 2，长度200米。

3、中央变电所7#高开至中央变电所1#水泵软起开关，电缆型号：MYPTJ-8.7/10-3×50+3×25/3+3×2.5mm 2，长度25米。

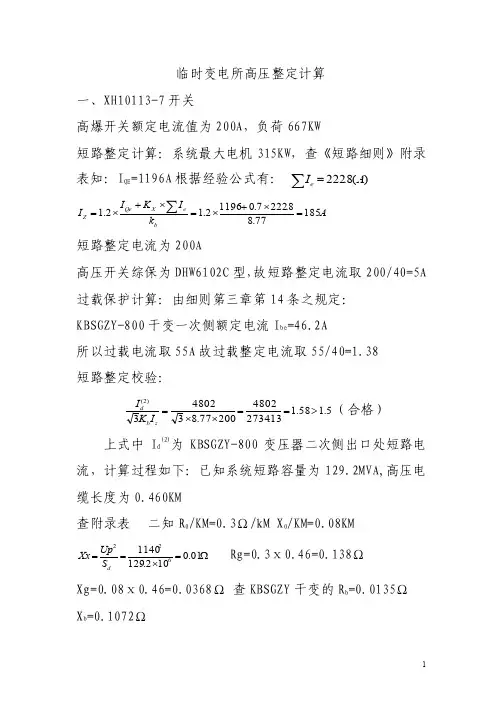

临时变电所高压整定计算一、XH10113-7开关高爆开关额定电流值为200A ，负荷667KW短路整定计算：系统最大电机315KW ，查《短路细则》附录表知：I QE =1196A 根据经验公式有： )(8.222A I e =∑A k I K I I b eX Qe Z 18577.88.2227.011962.12.1=⨯+⨯=⨯+⨯=∑ 短路整定电流为200A高压开关综保为DHW6102C 型，故短路整定电流取200/40=5A 过载保护计算：由细则第三章第14条之规定：KBSGZY-800干变一次侧额定电流I be =46.2A所以过载电流取55A 故过载整定电流取55/40=1.38短路整定校验：5.158.113.2734480220077.8348023)2(>==⨯⨯=z b d I K I （合格） 上式中I d (2)为KBSGZY-800变压器二次侧出口处短路电流，计算过程如下：已知系统短路容量为129.2MVA,高压电缆长度为0.460KM查附录表 二知R 0/KM=0.3Ω/kM X 0/KM=0.08KMΩ=⨯==01.0102.1291140622d S Up Xx Rg=0.3ⅹ0.46=0.138Ω Xg=0.08ⅹ0.46=0.0368Ω 查KBSGZY 干变的R b =0.0135Ω X b =0.1072Ω则：ΣR=Rg/k b2+R b=0.138/8.772+0.0135=0.0153ΩΣX=Xx+ Xg/k b2+X b=0.01+0.0368/8.772+0.1072=0.1177Ω则有：A RuI ed48021187.0211401177.00153.021140)()(22222)2(=⨯=+=X+=∑∑二、移动变压器1、∑Pe=667kW视在功率Sb=Kx×∑P/COSф=0.85×667/0.8=708.7KVA其中：需用系数Kx取0.85 ，功率因数COSф取0.8。

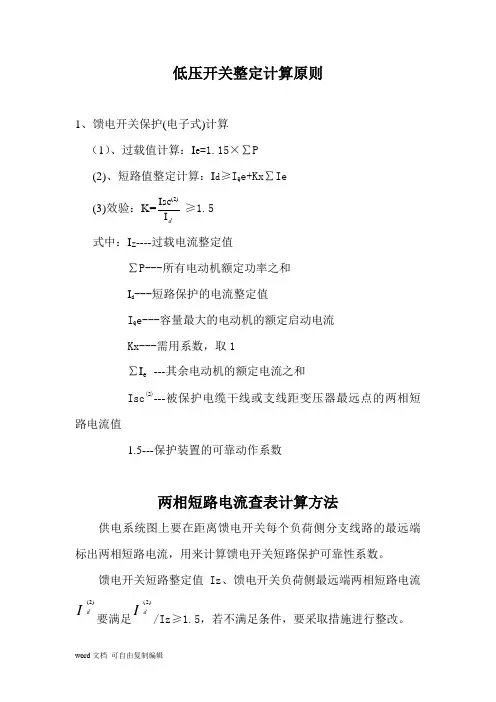

低压开关整定计算原则1、馈电开关保护(电子式)计算 （1）、过载值计算：I e =1.15×∑P (2)、短路值整定计算：I d ≥I Q e+Kx ∑Ie(3)效验：K=d(2)Isc ≥1.5式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Q e---容量最大的电动机的额定启动电流 Kx---需用系数，取1∑I e ---其余电动机的额定电流之和Isc (2)---被保护电缆干线或支线距变压器最远点的两相短路电流值1.5---保护装置的可靠动作系数两相短路电流查表计算方法供电系统图上要在距离馈电开关每个负荷侧分支线路的最远端标出两相短路电流，用来计算馈电开关短路保护可靠性系数。

馈电开关短路整定值Iz 、馈电开关负荷侧最远端两相短路电流)2(dI要满足)2(dI /Iz ≥1.5，若不满足条件，要采取措施进行整改。

两相短路电流查表计算方法：1、对从移变低压侧至每个馈电开关的负荷侧最远端所有电缆进行长度折算，比如：共有电缆四根，规格型号分别为：①3×70+1×25mm2-400m；②3×50+1×25mm2-200m③3×35+1×16mm2-200m④3×25+1×10mm2-80m。

⑴对①3×70+1×25mm2-400m进行折算，3×70+1×25mm2 电缆折算系数为0.73，400×0.73=192m。

⑵对②3×50+1×25mm2-200m进行折算，3×70+1×25mm2 电缆折算系数为1.0，200×1.0=200m。

⑶对③3×35+1×16mm2-200m进行折算，3×35+1×16mm2 电缆折算系数为1.37，200×1.37=274m。

井下变电所高压开关整定计算

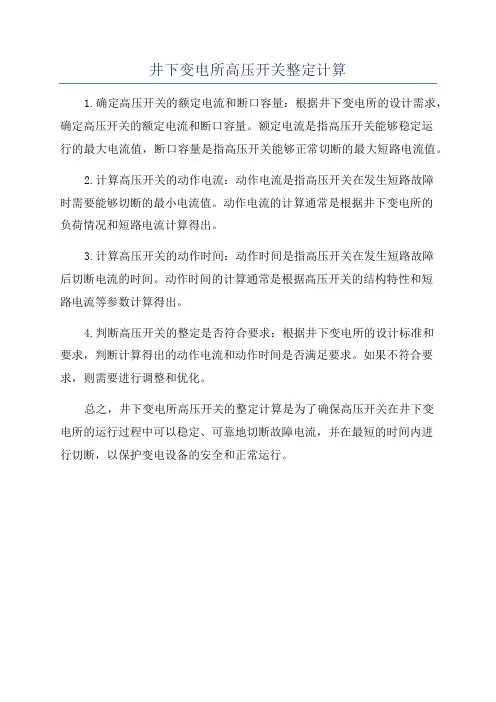

1.确定高压开关的额定电流和断口容量：根据井下变电所的设计需求，确定高压开关的额定电流和断口容量。

额定电流是指高压开关能够稳定运
行的最大电流值，断口容量是指高压开关能够正常切断的最大短路电流值。

2.计算高压开关的动作电流：动作电流是指高压开关在发生短路故障
时需要能够切断的最小电流值。

动作电流的计算通常是根据井下变电所的
负荷情况和短路电流计算得出。

3.计算高压开关的动作时间：动作时间是指高压开关在发生短路故障
后切断电流的时间。

动作时间的计算通常是根据高压开关的结构特性和短
路电流等参数计算得出。

4.判断高压开关的整定是否符合要求：根据井下变电所的设计标准和
要求，判断计算得出的动作电流和动作时间是否满足要求。

如果不符合要求，则需要进行调整和优化。

总之，井下变电所高压开关的整定计算是为了确保高压开关在井下变
电所的运行过程中可以稳定、可靠地切断故障电流，并在最短的时间内进
行切断，以保护变电设备的安全和正常运行。

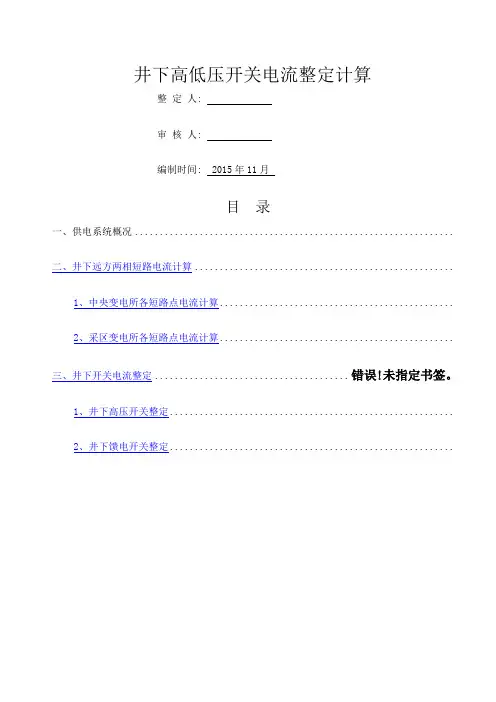

井下高低压开关电流整定计算整定人:审核人:编制时间: 2015年11月目录一、供电系统概况................................................................二、井下远方两相短路电流计算....................................................1、中央变电所各短路点电流计算...............................................2、采区变电所各短路点电流计算...............................................三、井下开关电流整定....................................... 错误!未指定书签。

1、井下高压开关整定.........................................................2、井下馈电开关整定.........................................................一、供电系统概况我矿10kV供电系统的供电电源为****变电站*****线路(***Ⅰ回)和****变电站*****线路(**Ⅱ回)。

****变电站****线路(***Ⅰ回)和****变电站****线路(**Ⅱ回)在我矿接入地面配电室,然后采用两趟MYJV42-8.7/10型铠装电缆由地面配电室接入井下中央变电所,再有两趟MYJV22-8.7/10型铠装电缆从中央变电所向采区变电所供电,地面配电室和井下变电所采用双回路供电运行。

二、井下远方两相短路电流计算1、中央变电所各短路点电流计算1#变压器二次出线端的短路电流计算:Id2(1)变压器二次电压690V,容量400kVA,系统短路容量按50MVA计算:查附表二得系统电抗Xx=0.0095Ω10kV电缆长度L=10米,忽略不计,变压器电阻电抗:Rb1=0.006Ω Xb1=0.038Ω∑R=0.006Ω∑X=0.0095+0.038=0.0475Ω1#变压器二次出线端的短路电流Id2(1)=()()222eXRU∑+∑=()()220475.0006.02690+=7205.89A2#变压器二次出线端的短路电流计算:Id2(2)变压器二次电压690V,容量400kVA,系统短路容量按50MVA计算:查附表二得系统电抗Xx=0.0095Ω10kV电缆长度L=10米,忽略不计,变压器电阻电抗:∑R=0.006Ω∑X=0.0095+0.038=0.0475Ω2#变压器二次出线端的短路电流Id2(2)=()()222eXRU∑+∑=()()220475.0006.02690+=7205.89A4#馈电开关出线末端的短路电流计算:Id2(3),计算:电缆为MY3*120的10米、MY3*35的60米查附表二得系统电抗Xx=0.0095Ω变压器电阻电抗:Rb1=0.006Ω Xb1=0.038Ω查表120mm2电缆每公里电阻R0=0.164、电抗X=0.056。

井下低压供电短路电流及开关整定计算背景在煤矿等井下工作场所中，电力供应系统的稳定运行对生产安全和效率至关重要。

而低压供电系统的短路电流及开关整定则是保证系统稳定运行的关键之一。

低压供电系统低压供电系统是指额定电压不超过1000V的电力供应系统。

其主要组成部分包括配电变压器、进线柜、配电柜及安全开关等元器件。

短路电流短路电流指电路中出现短路时，通过电路的最大电流值。

其大小直接影响着电气设备的选择及保护。

计算方法1.计算出每一级接口的短路电流，逐级递推至源端，求得最终短路电流；2.通过短路电流计算出所需的保险丝、熔断器等保护装置的额定电流值；3.根据保护装置的额定电流值来选定开关的额定电流值。

计算公式短路电流的计算公式如下：$$ I_{k,min} = \\frac{U_{k}}{Z_{k}}\\times Z_{i} $$其中，I k,min为第k级接口处的最小对称短路电流（A）；U k为第k级接口额定电压（V）；Z k为第k级接口等效阻抗（Ω）；Z i为由k级接口到i级接口的等效（阻、抗、感）阻抗（Ω）。

开关整定开关整定是指使开关在保护系统中有良好的协调功能并满足故障保护需求的一系列技术措施。

其目的是在短时间内使所在电路迅速地脱离故障电路，以保护电器设备的正常运行。

整定原则在进行开关整定时，需要遵循以下原则：1.整定值正常情况下应小于额定电流；2.整定因素应能反映电路的故障情况；3.各保护元件整定应相互协调，以避免“重叠”或“漏保”等情况出现；4.整定后应进行试验，以验证其准确性。

开关整定计算开关整定的计算方法如下：$$ T = k\\times I^{m-1} $$其中，T为开关的动作时间（s）；k为常数；I为短路电流（A）；m为指数。

数值可以根据所选用的保护器系列确定。

如在选择Siemens的SICAM SR系列时，可以根据确定的参数值来计算出开关整定的数值。

结论低压供电系统的稳定运行对于各类生产场所来说至关重要。

己3钢缆皮带高压开关整定计算一． 总负荷统计：1. 钢缆皮带主电机：)(32565.0500A kw =⨯同时启动 )(3900665.05002)(1950665.0500A A kw =⨯⨯⨯=⨯⨯其它负荷660V 系统)(1380615.1200A kw =⨯⨯ )(5.517615.175A kw =⨯⨯ 其它负荷 )(5.17215.1150A kw =⨯ 二． 钢缆皮带高压进线及联络开关的整定：=∞⋅-≥∑In I k N 4.12.1g )]5.17225.86(3001.92.1[)]325325(30026.52.1[+⨯++⨯ 1137.04943.0+=)(6080.0倍= 取0.6倍 200开关取0.9瞬时过电流保护整定:∞⋅-≥I k N 4.12.1d ()⎥⎦⎤⎢⎣⎡+⨯+⎥⎦⎤⎢⎣⎡⨯=∑+⋅)5.17225.86(3001.92.1)3900(30026.52.1In st in =2.966+0.1137=3.079(取3倍) 200开关=4.562 取5倍 联络开关的整定：()⎥⎦⎤⎢⎣⎡+⨯+⎥⎦⎤⎢⎣⎡∙⨯=∑∞⋅-≥5.17225.863001.92.132520026.52.14.12.1g In I k N倍取倍5.0)(4844.01137.037.0=+=1137.04.12.1+⋅⎪⎭⎫⎝⎛∞⋅+≥se In I k Nd =)1137.01950(20026.52.1+⨯=2.2243+0.1137=2.338（倍） 取3倍 6#、3#高爆的整定：In I k N ∑∞⋅-≥4.12.1g 32520026.52.1⨯=)(37.0倍= 倍取4.0 195020026.52.1se 4.12.1d ⨯=⋅∞⋅-≥In I k N=2.22 取3倍 5#、4#高爆整定 ：In I k N ∑∞⋅-≥4.12.1g =）（5.17225.862001.92.1+⨯（倍）17.0=取0.2倍se 4.12.1d ⋅∞⋅-≥In I k N +172.5=517.5+172.5=0.45倍 取1倍己3变电所4#高爆开关的整定一、负荷统计轨道绞车 250KW ⨯1.15=287.5A 250KW ⨯1.15⨯6=1725A二、变电所4#高爆的整定（100A ）1）、过载整定=∑∞⋅-≥In I K Ng 4.12.1)300(5.287)1001.92.1(⋅⨯=0.3956倍2）、短路整定 =∑+⋅∞⋅-≥)(4.12.1In st In I K Nd )201725(1001.92.1+⨯=2.3倍己3高强皮带12#100A 开关整定一、 总负荷统计：1. 高强皮带主电机660V 132KW 4台2台一组延时启动）（A 6.18212615.1kw 132=⨯⨯⨯7.7106.1036.3036.303215.1kw 132=++=⨯⨯）（A 辅泵电机）（A 5.1115.1kw 10=⨯二、 变电所12#100A 高爆开关的整定：In I k N ∑∞⋅-≥4.12.1g =5.1126.3031001.92.1+⨯⨯⨯7.61813187.00⨯= 816.0=+⋅∞⋅-≥se 4.12.1d In I k N （In ∑）=5.116.3036.18211001.92.1++⨯⨯8176.2= 三、 变电所12#高爆开关的整定：In I k N ∑∞⋅-≥4.12.1g =)5.117.7106.303(1001.92.1++⨯⨯8.10250013187.0⨯= 152.1=取1.2 +⋅∞⋅-≥se 4.12.1d In I k N （In∑）)5.1035.114.4556.1821(1001.92.1+++⨯⨯=15.3= 取4倍13040机巷供电变压器容量计算一、 负荷统计机巷一、二部2⨯150KW=300KW 13040机巷一部75KW 掘进机190KW 潜水泵3⨯5.5KW=16.5KW 水泵37KW 煤综保2.5KV A 信号综保 4KV AKW pe 62545.2375.1619075150150=+++++++=∑二、 查的《井下电工》表3掘进机掘进工作面需用系数KX=0.3-0.4 加数平均功率因数7.06.0cos -=φ三、 据（3-1）所应选的变压器容量KV A K V A kx PeS 3577.04.0625cos =∑≥φ现变电所4#变压器选用500KV A 移变大于357KVA 符合要求12111采面的计算一、 机巷设备布置情况：主要负荷容量，1一部皮带 2⨯75KW 2二部皮带 2⨯75KW 3三部皮带4*75KW 4一台37KW 水泵一部皮带，由己2下部变电所供电变电所馈电开关整定:2⨯75⨯1.15⨯6=1035A 取1100A其余设备总功率KW pe 48737)754()752(=+⨯+⨯=∑二、 采取变电所和移动变电站的变压器容量 沿用需要系数法来选择，可按式（3-1）计算 φcos kxpes ∑≥ 式 （3-1） 综采工作面需用系数由式（3-2）求得pt Pdkx ∑+=6.04.0 77.04877546.04.0=⨯+=kx )(4688.077.0487cos 77.0KVA peS ==∑≥φ 可选用一台KBSGZY-500KV A 移变对机巷二、三部皮带等设备的供电三、 据《井下电工》附录.5-6.KBSG 系列干式变压器（V2N=690V ）二次侧两相电流值（A ）1d 点电缆实际长度，电缆实际长度M, 电缆计算长度M 短路点 查的ID(2) 系数1d +（M 320952-） 170M 1d 551A1.64m m m 604170)8507032095(22+-+- 780M 2d 933A四、 机巷移变的整定：4⨯75⨯1.15⨯6+2⨯75⨯1.15+37=2280A 4⨯75+2⨯75=450⨯1.15+517A400A 馈电 长时取0.9 瞬时取6倍 2160A 五、 变电所8#200A 高爆开关的整定，1. 总的额定电流为517A2. 单台最大启动电流为2100A3. 其余额定电流之和为2⨯75⨯1.15+37⨯1.15=215A 六、 据式：356.05172007.82.14.12.1=⨯⨯=∑∞⋅-≥In I K Ng59.1)2152100(2007.82.1)(4.12.1=+⨯=∑+⋅∞⋅-≥IN st In I K Nd12111采面线路的计算一、 变电所5#高爆（100A ）开关的整定1、 采区计算前部运输机，2⨯250KW2⨯250⨯065=325A 启动 250⨯0.65⨯6=975A 采煤机200KW ⨯0.65=130A 275KW ⨯0.65=179A 乳化泵 200KW ⨯0.65=130后部运输机 2⨯160KW ⨯0.65=208A 转载机 200KW ⨯0.65=130A2、 变电所5#高爆（100A ）开关的整定（200A ）1102002281.0)208130130179130325(10026.52.14.12.1⨯=+++++⨯⨯=∑∞⋅-≥In I K Ng取1.4倍)130208130179130975(10026.52.1)(4.12.1+++++⨯=∑+⋅∞⋅-≥In st In I K Nd1752002281368.0⨯= 倍997.3= 为200A 开关时，过载取1.4倍 短路取2倍 为100A 开关时，过载取1.4倍 短路取4倍11010采面的计算一、 机巷设备布置情况：主要负荷容量， 1、 一部皮带 2⨯37KW 2、 二部皮带 1140V 320KW 3、 三部皮带 4、 一台37KW 水泵二、一、三部皮带及37KW 水泵411KW 由现有掘进遗留的500KV A 移变供电，二部溜子320KW 由掘进遗留溜子，500KV A 移变 由机电二队改为1140V 供电， 三、据《井下电工》附录5-6KBSG 系列干式变压器（V2N ）=690V 二次侧两相短路电流值（A ）电缆实际长度 电缆计算长度 短路点 查得IdA 安全系数md d m m d 8007095200302009524322+++-679568111141=+m 42d d 10634080 40022006.285.1四、 机巷移变的整定1#:4⨯75⨯1.15+2⨯37⨯1.15+37⨯1.15=473A 4⨯75⨯1.15⨯6+2⨯37⨯1.15+37⨯1.15=2200A 400A 馈电的整定 长延时 取0.9倍 2200÷360=6.24 瞬时取6倍 2#:320KW 溜子⨯0.65=208 320⨯0.65⨯6=1248400A 馈电的整定： 长延时 取0.5倍 1248÷200=6.24 瞬时 取7倍 为便于计算 320KW ⨯1.15=368 3#2*75*1.15+185*1.15=385.25 2*75*1.15*6+185*1.15=1247400A 馈电的整定： 长延时 取0.9倍 1247÷360=3.46 瞬时 取4倍 4#（160+55）*1.15=247.25160*1.15*6+55*1.15=1167400A 馈电的整定： 长延时 取0.6倍 1167÷240=4.86 瞬时 取5倍五、 变电所15#高爆开关（400A ）的计算：1. 总的额定电流473+208+385+247=1313A2. 单台最大启动电流未2100A3. 其余额定电流之和为（3⨯37+208+150+185+160+55）⨯1.15=999.35A六、 据式倍45.013134007.82.14.12.1=⨯⨯=∑∞⋅-≥In I K Ng倍）（068.135.99921004007.82.1)(4.12.1=+⨯=∑+⋅∞⋅-≥In st In I K Nd为400A 开关时，过载取0.5倍、延时取4、9.5S 短路取最小值1.6倍11010采面线路的计算1、 己1变电所#高爆（400A ）开关的整定;1、 采面负荷计算：运输机2⨯250KW 2⨯250⨯0.65=325A启动250⨯0.65⨯6=975A 采煤机200KW ⨯0.65=130A 275KW ⨯0.65=179A 乳化泵200⨯0.65=130A 转载机200KW ⨯0.65=130A2、 变电所6#高爆开关的整定（400A ）)1793130325(40026.52.1)4.12.1(+⨯+⨯=∑∞⋅-≥In I k Ng=0.509.取0.6倍 延时位置3，为7.4S)1791303975(40026.52.1)(4.12.1+⨯+⨯=∑+⋅∞⋅-≥In st In I K Nd=0.88倍取小值1.6倍己3瓦斯抽放泵站的整定计算：1、 瓦斯抽放泵 200KW ⨯1.15⨯6=1380A 其余负荷20A2、己3上部变电所5#高爆200开关的整定1、高爆开关过载电流的整定In I k Ng ∑∞⋅-≥)4.12.1()2015.1200(2001.92.1+⨯⨯==0.000659⨯250=0.16 取0.2倍2、瞬时过电流保护整定)2015.1200(2001.92.1)(4.12.1+⨯⨯=∑+⋅∞⋅-≥In st In I K Nd=0.97倍取1.6倍3、己3上部变点所10#高爆100A 开关的整定)30015.1200(1001.92.1)4.12.1(+⨯⨯=∑∞⋅-≥In I k Ng=0.69倍取0.8倍 )300615.1200(1001.92.1)(4.12.1+⨯⨯⨯=∑+⋅∞⋅-≥In st In I K Nd=2.2倍取3倍11071采面的供电计算一、 机巷设备布置情况主要负荷容量：1、一部皮带4⨯75KW 1200M2、二部皮带4⨯75KW 650M二、由于一部皮带长度为1200M 选用2台KBSG2Y-500KV A 移变对机巷一、二不皮带等设备进行供电三、据《井下电工》附录5-6KBSG 系列干式变压器（V2N=690V ）二次侧两相短路电流值 d1点电缆实际长度电缆实际长度 电缆计算长度 短路点查的值 整定电流 整定系数)65070()8095()8095()8095(2232221-+------d d d 6424621805044624250425042=+=+++ 4321d d d d 1126141853235323 400/400400/4002000/22002000/22008.2/8.25.3/4.26.2/4.26.2/4.2四、机巷移变的整定1#移变400馈电的整定AA34515.175********.1754=⨯⨯=⨯⨯⨯ 长延时取0.9倍 瞬时取6倍2#移变同1#移变五、变电所10#300A 高爆开关的整定1、总的额定电流为：730402345=+⨯2、单台最大启动电流为：2100A3、其余额定电流之和为：A 38540345=+ 据式：7303007.82.1)4.12.1(⨯⨯=∑∞⋅-≥In I k Ng=0.34倍)3852070(3007.82.1)(4.12.1+⨯=∑+⋅∞⋅-≥In st In I K Nd=1.12倍过载去0.4倍延时取4 瞬时取最小值1.6倍 六、变电所9#高爆（400A ）开关的整定1、采面主要负荷：前部运输机，2⨯250KW2⨯250⨯065=325A启动 500⨯0.65⨯6=1950A 后部运输机、2⨯110KWAIn 14365.01102=⨯⨯=采煤机300KW ⨯0.65=195A 375KW ⨯0.65=243.75A 乳化泵 200KW ⨯0.65=1302、变电所9#高爆（400A ）开关的整定：59.0)13014375.243195325(40026.52.14.12.1=++++⨯⨯=∑∞⋅-≥In I K Ng取0.6倍)13014375.2431951950(40026.52.1)(4.12.1++++⨯=∑+⋅∞⋅-≥In st In I K Nd75.2661000570342.0⨯= 倍518.1= 为400A 开关时，过载取0.6倍 、延时取3、短路取1.6倍己4大巷照明综保的整定1、照明综保的短路保护整定2、根据找灯30M1台20W 巷道长800M 应安装26台，总功率为690W=0.69KW 电压为127V I=20/127=0.15 0.15⨯26=4.09A熔体选择AA KVA Ir IeIQeIr 4.209.45.28.145.28.1=+-=∑+-=取10A3、据《煤矿井下电工手册》第5章表（13-1-14）查的 电缆换算每500米短路电流为20A倍熔体短路电流安全系数5.121020≥===P I根据以上计算：照明综保干线选用24电缆，最远可供电约为600米11071机巷二部皮带补充计算己2二部皮带整定为2200A 大于安全系数1.5倍两相短路电流不得小于3300A采用两趟低压电缆并联运行一趟270。

煤矿⾼低压整定计算（新）⼩回沟项⽬部井下变电所供电系统整定计算书中煤第⼗⼯程处⼩回沟项⽬部2016年1⽉1⽇⼩回沟项⽬部供电系统保护整定计算会签会签意见：机电经理：技术经理：机电部长：机电队长：计算：审核：⽇期：⼩回沟项⽬部井下变电所电⼒负荷统计表整定值统计表（变电所⾼压部分）第⼀部分井下变电所⾼压供电计算公式及参数：通过开关负荷电流计算公式：?cos 3=∑∑N e X EU P K I过载保护动作电流计算公式：∑?=Erel aoc I K I （A ）；过流保护动作电流计算公式：Ie=Iqe+Kx ∑Ie 速断保护动作电流计算公式：∑+?=)(E q rel aq I I K I （A ）；Ie —过流保护装置的电流整定值； Iqe —容量最⼤的电动机的额定起动电流； ∑Ie —其余电动机的额定电流之和；relK ：可靠系数；X K ：需⽤系数；cos ：功率因数；b K ：变压器的变压⽐； NU ：开关额定电压；∑eP ：负荷总功率；qI ：最⼤电机起动电流；⼀、10KV ⼀回路进线⾼开（001）负荷总功率∑e P ：2710.5KW ；功率因数：0.8；同时系数：1 （1）过载保护动作电流：cos 3==∑∑N ex s rel E rel aoc U P K K K I K I=AI aoc 5.2058.0*10*732.15.2710*1*1*05.1==A ；（2）（3=aq K I ==aq I 灵敏度校验：电缆型号MYJV22 3×95，供电距离1100⽶，换算后供电距离583⽶，根据两相短路电流效验算，1100*0.53=583 查表得：Id(2)=1120A 。

aqc K sI K I K ?=)2(min校验结果：1120/450=2.5>1.5 合格。

10KV ⼆回路进线⾼开（002）负荷总功率∑e P ：1116KW ；功率因数：0.8；同时系数：1 （1）过载保护动作电流：cos 3==∑∑N ex s rel Erel aoc U P K K K I K I=1116*1aoc I （2 （3=aq K I ==aq I 速断保护电流实际整定值：390A ；动作时间：0S灵敏度校验：电缆型号MYJV22 3×95，供电距离1100⽶，换算后供电距离583⽶，根据两相短路电流效验算，1100*0.53=583 查表得：Id(2)=1120A 。

采二区井下1500变电所整定值计算第一节 高压部分额定电流的计算方法:第一种:查书或从设备名牌上得出。

.第二种:通过计算方法可得:Ie=Pe/1.732UeCOS Ф（COS Ф取0.85）一、3#高爆 Ige=100A 带1#干变：主风机专线（△Pe=805KW ，Ie=842A ） 3#高爆负荷表：3#高爆整定值：两相短路电流计算：变压器二次侧电压为690V ，容量800KVA ，型号KBSG-800/0.69，系统容量为100MVA 计算。

1、查《煤矿井下供电的三大保护细则》附录二表1得，系统电抗Xx=0.0048Ω 电缆型号MYJV22-3×50-35m Lg=0.035Km （其电阻、电抗忽略不计） 2、变压器电阻、电抗：Rb=0.0038Ω Xb=0.0324Ω ∑R= Rb=0.0038Ω∑X=Xb+X X =0.0324+0.0048=0.0423Ω）（2d I =Ue/（222）（）（∑∑+X R ）=9226A 3、过载保护整定:代入公式1:IZ1= K1ΣIe/Kf/Kb=1.2×842/0.85/14.5=82An1=82/100＝0.82 取0.8（高爆过载电流整定倍数取0.8倍,即为IZ1= 80A ，时限取3S ） 4、短路保护整定:代入公式2:IZ2=(K2×ΣIe) /Kb =（6×842）/14.5 =328A代入公式3：n2=IZ2/Ige =3.28取3（高爆短路电流整定倍数取3倍，即为IZ2= 300A ） 5、效验灵敏度系数：Km=）（2d I / K b I z2=9226/(14.5×300)=2.1>1.2 所以,满足要求。

二、4#高爆 Ige=100A 带2#干变：备用风机专线（△Pe =810KW ，Ie=847A ）因此，整定值与3#高爆一致，即:过流保护整定：IZ1=80A ，时限取3S ；短路保护整定: IZ2=300A 。

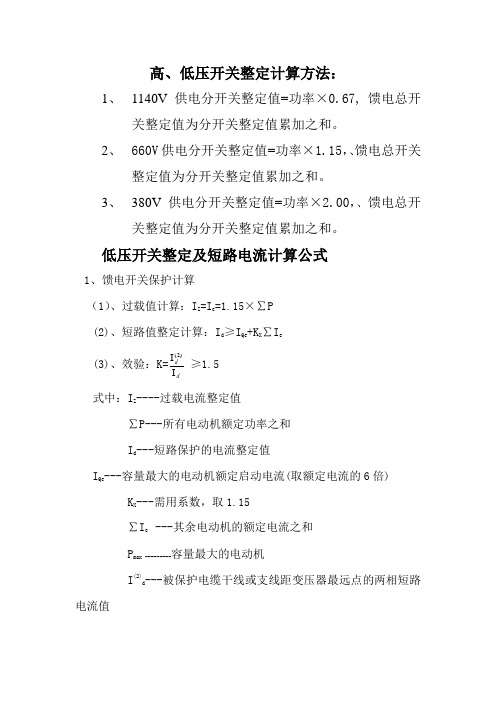

高、低压开关整定计算方法：1、 1140V 供电分开关整定值=功率×0.67, 馈电总开关整定值为分开关整定值累加之和。

2、 660V 供电分开关整定值=功率×1.15，、馈电总开关整定值为分开关整定值累加之和。

3、 380V 供电分开关整定值=功率×2.00，、馈电总开关整定值为分开关整定值累加之和。

低压开关整定及短路电流计算公式1、馈电开关保护计算（1）、过载值计算：I Z =I e =1.15×∑P(2)、短路值整定计算：I d ≥I Qe +K X ∑I e(3)、效验：K=d d I I )2(≥1.5 式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机额定启动电流(取额定电流的6倍)K X ---需用系数，取1.15∑I e ---其余电动机的额定电流之和P max ---------容量最大的电动机I (2)d ---被保护电缆干线或支线距变压器最远点的两相短路电流值例一、馈电开关整定：（1）型号：KBZ16-400，Ie=400A,Ue=660V,电源开关；负荷统计P max=55KW,启动电流I Qe=55×1.15×6=379.5A, ∑I e =74KW。

∑P=129KW（2）过载整定：根据公式：I Z=I e=1.15×∑P =129×1.15=148.35A取148A。

（3）短路整定：根据公式 I d≥I Qe+K X∑I e=379.5+1.15x74=464.6A取464A。

例二、开关整定：（1）、型号：QBZ-200，Ie=200A,Ue=660V,所带负荷：P=55KW。

（2）、过载整定：根据公式：I Z=I e=1.15×P=1.15×55=63.25A 取65A。

井下高压开关整定：式中：K Jx -------结线系数,取1K K -------可靠系数,通常取(1.15-1.25)取1.2K i-------电流互感器变比K f-------返回系数,取0.8Igdz-------所有负荷电流Idz---------负荷整定电流cos￠-----计算系数0.8----1P-----------所有负荷容量U----------电网电压√3--------1.732例1；高压开关屏整定:电流互感器为50/5=10、过流继电器为GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-315/6.Igdz=P/√3*U*cos￠=315/1.732×6×0.92=32.9AIdz= Igdz×K Jx×K K /K i×K f=32.9×1×1.2/10×0.8=4.94A例2；（为BGP9L-6G高爆开关）整定:高压开关电流互感器为50/5按变压器容量为200KVA，额定电流为19.2A根据该配电装置微机高压综合保护器说明书要求：过载电流整定为20A，短路整定为180A（一般整定为额定电流的8-10倍）。

九鑫煤业机电设备整定计算书一、整定方式（一）、高防开关的电流的整定。

我矿入井为10KV高压，整定计算方法如下：（二）、低防开关整定：3、过载整定值，通常我们能够从铭牌上知道一台电动机的额定功率（P N ）和额定电流（I N ），则Nca ca N ca ca N ca 85.0cos I I PP S P P =≈==ϕ （5-1） 在生产现场常常只知道电动机的额定功率和额定电压，而不知道额定电流。

电动机的额定电流可用式（5-2）计算。

但有些参数需要查电机手册才能得到，现场计算很不方便。

NN N N N cos 3ϕηU P I =（5-2）式中 P N ——电动机额定功率，kW ；U N ——电动机额定电压，kV ； ηN ——电动机额定效率； cos φN ——电动机额定功率因数。

这里用迅速估算电动机额定电流的方法，准确性可满足工程计算要求。

当电动机额定电压为380V 时， I N ≈ 2P N ； 当电动机额定电压为660V 时， I N ≈ 1.05P N ； 当电动机额定电压为1140V 时， I N ≈ 0.6P N ； 当电动机额定电压为6kV 时， I N ≈ 0.12P N ； 当电动机额定电压为10kV 时， I N ≈ 0.07P N 。

4、馈电开关中电子保护器的短路保护整定原则，其整定范围为(3～10)IN；我们这里取8倍。

IN 为馈电开关额定电流。

5、照明综保的整定：（三）、两相短路电流的计算及效验两相短路电流的计算公式为：I)2(d ＝∑∑+22)()(2XRUe∑R＝R1/K b2+R b+R2∑X=Xx+X1/ K b2+X b+X2式中I)2(d—两相短路电流，A；∑R、∑X—短路回路内一相电阻、电抗值的总和，Ω；Xx—根据三相短路容量计算的系统电抗值，Ω；R1、X1—高压电缆的电阻、电抗值，Ω；Kb—矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V时，变比依次为15、8.7、5；当一次电压为10000V，二次电压为400、690、1200V时，变比依次为25、14.5、8.3；Rb 、Xb—矿用变压器的电阻、电抗值，Ω；R2、X2—低压电缆的电阻、电抗值，Ω；Ue—变压器二次侧的额定电压，V。

第三章井下供电高、低压电网保护整定计算第一节井下供电保护的整定原则一、井下供电保护的整定计算必须满足四方面要求，即：选择性、可靠性、迅速性、灵敏性。

1、选择性：当线路故障时，只切断故障部分线路，并不越级跳闸。

2、可靠性：保护装置不应出现误动或拒动。

3、迅速性：当保护范围内出现故障时，保护装置应迅速切断被保护线路。

4、灵敏性：当保护范围内发生最小短路电流时，保护装置应可靠动作。

灵敏性高低是以灵敏度来衡量，其意义是指被保护范围内发生的最小短路电流与整定值的比值，数值越大灵敏性越高。

如井下低压电网用熔断器保护时，当熔件额定电流在100A以上时取4，100A及以下时取7；对电磁式过流继电器取1.5。

第二节高压保护整定(变压器一次侧高爆开关)一、过载保护整定1、计算公式作为变压器外部短路及内部故障时的后备保护，动作电流应躲开变压器最大工作电流来整定。

其高压侧动作电流按下式计算：I dz=K k K j I gmax/K B K f n L=K k K j(I q+∑I e)/ K B K f n L式中：K k--可靠系数，取1.2～1.4;K j--接线系数，取1；K B--变压器变比10000/690=15.2，6000/690=8.7；Igmax--最大工作电流，Igmax=(Iq+∑Ie)；K f --返回系数，取0.9；如是DL型取0.85，GL 型取0.8；nL--电流互感器变比Iq--功率最大一台设备(或同时起动的几台设备)的起动电流；∑Ie--除功率最大一台设备(或同时起动的几台设备)外的所有设备额定电流之和。

2、灵敏度校验灵敏度按变压器低压侧最小两相短路电流校验，应大于1.5，时间延时0.5秒。

（1）对Y/Y接线变压器按下式校验：K lm=I dmin(2)/ K B n L I dZ≥1.5（2）对Y/Δ接线变压器按下式校验：K lm=I dmin(2)/√3K B n L I dZ≥1.5式中：I dmin(2)--变压器二次侧最小两相短路电流。
