桥梁专业毕业设计CAD绘图标准一、绘图原则为了提高作图速度，最好遵循如下作图原则：1）作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图2）绘图始终使用1:1比例。
3）为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制。
4）对于有名对象，如试图、图层、图块、线型、文字样式、标注样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。
二、绘图内容1）桥型布置图：分为立面图和平面图及下方的纵向坡度示意表三个主要内容。
在立面图中大致包含了主梁、桥墩、桥台、桥头搭板、水准标尺、桥梁中心、地面线及地质说明；平面图中大致包含桥墩、桥台、桥头搭板等构件在平面上与公路中心线的关系及各构件在平面上的尺寸；另外在立面、平面图中还有标注及文字说明等部分。
2）一般构造图3）钢筋构造图：用细实线画出外表轮廓，并可认为混凝土的轮廓线是透明的。
用粗实线或一定直径的黑点画出钢筋，并标注出钢筋种类的符号、直径、根数、间隔等。
三、图幅及图框（A3）1.图幅：420×2972.标准图框：380×277图1 幅面四、图层、线形及线宽规定（1）图层的设置原则：①在够用的基础上越少越好；②0层上不要画图，主要用来定义块；③不同的图层一般来说要用不同的颜色；④设置好图层的线型和线宽（2）桥梁专业图形中的图层、线型及线宽规定可按照表1的规定进行设置。
表1 线型规定钢筋图中的图层、线型、颜色、线宽可按下表设置（3）点划线的两端为线，不应是点。
（4）虚线与虚线交接或虚线与其他图线交接时，应是线段交接。
虚线为实线的延长线时，不得与实线连接。
（5）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
五、字体——建议用Mtext（多行文字）命令（1）图形中除图标栏外，主要文字均采用字体—宋体，字体样式名采用“ST”,字的宽高比一律采用0.75。

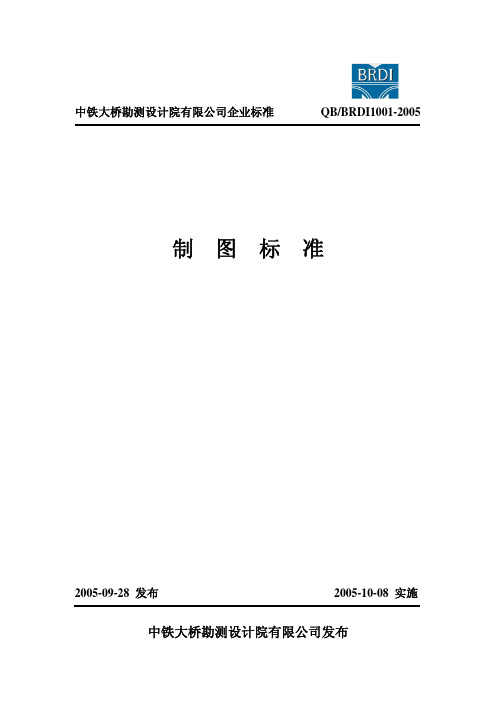

中铁大桥勘测设计院有限公司企业标准QB/BRDI1001-2005制图标准2005-09-28 发布2005-10-08 实施中铁大桥勘测设计院有限公司发布中铁大桥勘测设计院有限公司制图标准前言本标准是在有关国家和行业标准的基础上，结合公司实际编写而成。
本标 准属企业内控标准，是企业机密，严禁复制和外传。
在执行本标准过程中，希望各单位结合实践，认真总结。
如发现需要修改 和补充之处，请及时将意见及相关资料提交公司企业策划部，以供今后修订时参 考。
本标准由公司企业策划部和科研所负责解释。
主管单位：企业策划部 主编单位：科研所、第二设计所 参与标准编写和审核的主要人员有：黄燕庆、高宗余、朱旭初、朱华民、 欧建平、朱志虎、杨灿文、王东晖、张燕飞、方辉兵等。
－1－中铁大桥勘测设计院有限公司制图标准目录1．总 则........................................................................................................................3 2．绘图标准..................................................................................................................4 2.1 图纸幅面.........................................................................................................4 2.2 线型.................................................................................................................6 2.3 字体.................................................................................................................7 2.4 比例.................................................................................................................8 2.5 符号.................................................................................................................8 2.6 尺寸标注....................................................................................................... 11 3．制图规定................................................................................................................13 3.1 图纸编排顺序...............................................................................................13 3.2 总图的一般规定...........................................................................................13 3.3 混凝土及预应力混凝土结构制图的一般规定...........................................14 3.4 钢筋图制图的一般规定...............................................................................15 3.5 钢结构制图的一般规定...............................................................................16－2－中铁大桥勘测设计院有限公司制图标准1．总 则1.1 为了统一公司制图规则，保证制图质量，提高制图效率，做到图面清晰、 简明，符合设计、施工、存档的要求，适应工程建设的需要，特制定本标准。
桥梁CAD制图技术规定一．总则第1．1条为了统一桥梁设计图的制图规则，便于各张图纸之间的调用；以及规范设计图面的风格，提高设计图纸质量，特制定本标准。
第1．2条桥梁设计图的制图原则：（1）图纸内容与图名统一。
（2）图面表达规范清楚，文字简洁扼要。
（3）主次分明，先总体后局部，前后统一。
（4）布局匀称，虚实均衡。
第1．3条图注尺寸单位应采用国际单位制。
高程、里程和坐标表示单位采用米制，小数点后保留三位有效数字；钢筋直径、钢丝直径、钢绞线直径和钢结构尺寸尺寸单位采用毫米制，采用整数；其余尺寸单位除工程指定要求外一律采用毫米制。
第1．4条每个DWG文件应只包含一张图纸，文件名称与图名相同。
第1．5条图纸上表示日期为最终出图时间。
第1．6条所有CAD图纸均按1：1绘制并打印，图中一个基本尺寸单位为1mm。
二．图纸规格及分类第2．1条各设计阶段的设计图纸均采用标准A3图纸，除特殊需要可以采用A2图纸。
A3图框长420mm，高297mm。
如有特殊需要，加长图框应按105mm的整数倍加长，最大长度不得超过840mm。
图纸加长需征得负责人的同意。
第2．2条基本图名取用规则及制图比例（1）桥位平面图。
桥长大于200米，采用比例：1：1000；桥长小于等于200米，采用1：500。
（2）桥型总体布置图，桥长大于200米，采用比例：1：1000；桥长小于等于200米大于80米，采用比例：1500；桥长小于80米，采用比例1：200。
（3）基础平面布置图，采用比例：1：500，1：200。
（4）XXX一般构造图，比例：1：200；1：100；1：50。
（5）XXX预应力钢束布置图，比例：1：200；1：100；1：50。
（6）XXX钢筋构造图，比例：1：50；1：25。
（7）XXX安装图：比例：1：50；1：25；1：10；1：5。
第2．3条三．制图形式要求第3．1条图层分类（1）外型轮廓层，层名outline，颜色：red。
道路桥梁制图标准
设计图纸图签格式
道路与桥梁技术交底、施工方案图、竣工图等图签格式参见附图1（图中尺寸以mm计）。
一律采用标准A3图框。
2 制图规定
2.1 制图表格规定
在图中的各种表格，不得用电子表格直接粘贴于CAD中，要求在CAD 中直接绘制表格，并对表格的各种字体、字号、表格线及单元格行高等作统一要求：
⑴字体：在表格中的所有字体统一规定为宋体，字的宽高比一律采用
0.7。
⑵字高：
a) 表格名称：3.5mm；
b) 表头：3.0mm；
c) 内容：2.5mm。
⑶表格线宽：
a) 表外框：0.35mm；
b) 表内框：0.20mm。
⑷表格行高：6mm。
对于使用CAD2008的，可以采用EXCEL电子表格进行链接，但格式需满足以上要求。
关于下发《道路桥梁制图标准》的通知
经理部所属工程部、第一、二、三、四分部：
为了规范本项目技术图纸资料管理，便于项目施工及竣工图纸的绘制，现对道路桥梁图纸绘制格式进行统一要求，在今后的施工中各项技术交底、施工方案绘图均按制图标准进行绘制。
附件：1、道路桥梁制图标准
2、样例图1～2
二○一○年五月二十一日
附件1：
道路桥梁制图标准
1 设计图纸图签格式
道路与桥梁技术交底、施工方案图、竣工图等图签格式参见附图1（图中尺寸以mm计）。
一律采用标准A3图框。
2 制图规定
2.1 制图表格规定
在图中的各种表格，不得用电子表格直接粘贴于CAD中，要求在CAD 中直接绘制表格，并对表格的各种字体、字号、表格线及单元格行高等作统一要求：
⑴字体：在表格中的所有字体统一规定为“宋体”，字的宽高比一律采用0.7。
⑵字高：
a) 表格名称：3.5mm；
b) 表头：3.0mm；
c) 内容：2.5mm。
⑶表格线宽：
a) 表外框：0.35mm；
b) 表内框：0.20mm。
⑷表格行高：6mm。
对于使用CAD2008的，可以采用EXCEL电子表格进行链接，但格式需满足以上要求。
2.2 字体、字型
⑴字体按其标注位置不同，采用不同的字高，字的高度规定如下：
a) 图签：4.5mm。
b) 图注中的“注”字：3.5mm。
c) 图注中的“内容”：3.0mm。
d) 图名中的“图名”：3.5mm。
e) 图名中的“比例”：2.5mm。
f) 图中的“标注”：2.5mm。
⑵图注中条文行距为6mm。
2.3 线条规格
⑴图框边线（包括图签框线）采用实线，线宽0.7mm。
⑵点钢筋采用“圆环”绘制，环外径0.6mm，内径为0。
⑶每张图的表达主体不一，其表达主体应采用粗实线，线宽0.35mm。
如构造图，其表达主体是结构轮廓，轮廓线应为粗实线；钢筋设计图，其主体为钢筋，钢筋线应为粗实线。
⑷比主体略次一级的线条（如钢筋图中的结构轮廓线等）、表示被遮挡轮廓等的虚线、地质钻孔及里程线等线条，采用中粗实(虚)线，线宽
0.2mm。
⑸标注线、引出线、折断线、地面线、水位线等线条，采用细实线，线宽0.13mm。
表示中心、对称等的点划线，线宽亦采用0.13mm。
地质分界线视情况采用不同的线型，但线宽均采用0.13mm。
⑹阴影线条，采用特细实线，线宽0.09mm。
⑺图名、表名下均应加双线，其中第一根线为粗实线0.35mm宽，第二根线为细实线0.2mm宽，两线间距为0.8mm。
2.4 钢筋大样的表达方式
⑴较简单的直线形钢筋应纳入“钢筋明细表”；较复杂和较特殊的钢筋大样可绘制在该钢筋所在的结构钢筋图的附近。
⑵钢筋应连续编号，在“钢筋明细表”中应分部位集中排列和统计。
同一编号的钢筋如需再细分，可用脚标表示，例如3a,3b,3c等。
2.5 钢筋根数、规格及间距
⑴凡在本张钢筋设计图上出现的钢筋，都应在本张设计图上适当位置标明其根数、规格和间距。
一般可采用引出线的方式表达，例如：。
⑵如同一编号钢筋有几种间距，可直接在钢筋构造图附近位置用尺寸线标注表示，并写明：间隔数×间距；同时，引出线可仅标注规格及编号。
⑶用引出线表示钢筋时，其编号写在圆圈内，圆圈直径为4mm，在钢筋旁边书写钢筋编号时，用代号“N”。
⑷图内不应出现钢筋单位长度重量。
⑸箍筋的弯钩：闭合箍筋弯钩用135°转折；单肢箍筋弯钩，带肋钢筋亦用135°，光圆钢筋用180°。
2.6 关于图层及颜色设置
⑴图框栏、图名（含比例）、表名、表、附注均设置于0层，颜色采用白色。
⑵粗实线（钢筋、无钢筋时的轮廓线）设置于1层，颜色采用红色。
⑶中实线（有钢筋时的轮廓线、表格内框线、地质钻孔及里程线等），设置于2层，颜色采用绿色。
⑷细实线（标注线、引出线、折断线、地面线、水位线等）设置于3层，颜色采用黄色。
⑸点划线设置于4层，颜色采用蓝色。
⑹虚线设置于5层，颜色采用紫色。
⑺阴影线设置于6层，颜色采用青色。
以上图层和颜色设置仅作为参考，绘图时可自行设置，但必须图层清晰便于视图。
2.7 尺寸链总和表示
图纸中凡有连续标注的尺寸链，必须将所有分段尺寸取总和，并在最外侧总和尺寸标注出来。
2.8 出图打印
出图时新建一“全黑”打印样式，将所有颜色设置为黑色进行打印。
对个别专项施工方案图，可采用彩色打印，但需注意颜色选择，打印出来便于视图。
3 其他规定
制图时对各种符号应严格按照国家规范表示。
特别是钢筋符号严格按下表表示。
制图时钢筋字符可采用“易桥工具箱”中钢筋符号图块直接插入。
