第一章1.举例说明通用(万能)铣床、专门化机床和专用机床的主要区别是什么，它们的适用范围怎样答：通用化机床的工艺范围很宽,可以加工一定尺寸范围内的各种类型的零件，如完成多种多样的工序，如卧式车床、万能外圆磨床、摇臂钻床等。

专门化机床的工艺范围较窄，只能加工一定尺寸范围内的某一类(或少数几类)的零件，完成某一种(或少数几种)特定工序，如凸轮车床、轧辊机床等。

专用机床的工艺范围最窄，通常只能完成某一特定零件的特定工序。

2.说明下列机床的名称和主参数（第二主参数）：CM6132，C1336，C2150×6，Z3040×16，XK5040，B2021A，MGB1432。

答：CM6132 C─车床类，M─精密型，61─卧式车床系，32─最大回转直径的1/10。

C1336 C─车床类，1─单轴自动，13─单轴转塔自动车床系，36─最大车削直径的1/10。

Z3040×16 Z─钻床类，3─摇臂钻床，30─摇臂钻床系，40─最大钻孔直径，16─最大跨距。

C2150×6 C─车床类，2─多轴自动半自动车床，21─多轴棒料自动机床系，50─最大棒料直径，6─轴数。

T4163B T─镗床类，4─坐标镗床，41─单柱坐标镗床，63─工作台面宽度的1/10，B ─第二次重大改进。

XK5040 X─铣床类，K─数控，5─立式升降台铣床，50─立式升降台铣床系，40─工作台宽度的1/10。

B2021A B─刨床类，20─龙门刨床系，21─最大刨削宽度的1/10，A─第一次重大改进。

MGB1432 M─磨床类，G─高精度，B─半自动，1─外圆磨床，14─万能外圆磨床，3最大磨削直径的1/10。

3.说明何谓简单运动何谓复合运动其本质区别是什么答:如果一个独立的成形运动，是由单独的旋转运动或直线运动构成的，则称此成形运动为简单成形运动，简称简单运动。

如果一个独立的成形运动是由两个或两个以上的旋转运动或直线运动，按照某种确定的运动关系组合而成的，则称此成形运动为复合成形运动，简称复合运动。

一.单选题1.磨削时的主运动是( a )A.砂轮旋转运动 B工件旋转运动 C砂轮直线运动 D工件直线运动2.如果外圆车削前后的工件直径分别是100CM和99CM,平均分成两次进刀切完加工余量,那么背吃刀量(切削深度)应为( c )3.随着进给量增大,切削宽度会(c )A.随之增大B.随之减小 C与其无关 D无规则变化4.与工件已加工表面相对的刀具表面是( d )A.前面 B后面 C基面 D副后面5.基面通过切削刃上选定点并垂直于( c )A.刀杆轴线 B工件轴线C主运动方向 D进给运动方向6.切削平面通过切削刃上选定点,与基面垂直,并且( a )A.与切削刃相切B与切削刃垂直B.C与后面相切D与前面垂直7能够反映前刀面倾斜程度的刀具标注角度为 ( c )A主偏角B副偏角C前角D刃倾角8能够反映切削刃相对于基面倾斜程度的刀具标注角度为 ( d )A主偏角B副偏角C前角D刃倾角9外圆车削时,如果刀具安装得使刀尖高于工件旋转中心,则刀具的工作前角与标注前角相比会( a )A增大B减小C不变D不定10切断刀在从工件外表向工件旋转中心逐渐切断时,其工作后角( b )A逐渐增大B逐渐减小C基本不变D变化不定二填空题:1工件上由切削刃形成的那部分表面,称为_过渡表面______________.2外圆磨削时,工件的旋转运动为_____进给运动__________运动3在普通车削时,切削用量有_____________）三________个要素4沿__________主刀刃___________方向测量的切削层横截面尺寸,称为切削宽度.6正交平面参考系包含三个相互垂直的参考平面,它们是____基面_____,___切削平面________和正交平面7主偏角是指在基面投影上主刀刃与______进给方向________的夹角8刃倾角是指主切削刃与基面之间的夹角,在___切削平面________面内测量9在外圆车削时如果刀尖低于工件旋转中心,那么其工作前角会_______减小____________10刀具的标注角度是在假定安装条件和____运动__________条件下确定的.三判断题:判断下面的句子正确与否,正确的在题后括号内画”√”,错误的画”×”1在外圆车削加工时,背吃刀量等于待加工表面与已知加工表面间的距离.(√)2主运动即主要由工件旋转产生的运动.( )3齿轮加工时的进给运动为齿轮坯的啮合转动.( √ )4主运动.进给运动和切削深度合称为切削量的三要素.( )5进给量越大,则切削厚度越大.( √ )6工件转速越高,则进给量越大( )7刀具切削部分最前面的端面称为前刀面( )8主偏角即主刀刃偏离刀具中心线的角度.( )9前角即前面与基面间的夹角,在切削平面内测量.( )10刀尖在刀刃的最高位置时,刃倾角为正.( √ )四名词解释:1切削运动-----2切削用量-----3切削厚度-----4基面------5前角-----五计算题某外圆车削工序,切削前工件直径为80mm,要求切削后工件直径为78 mm,一次切除余量,假定工件转速为300 r/min,刀具进给速度为60mm/min,试求切削用量三要素及切削面积.（1）已知d w=80mm=0.08m，n=300r/min=5r/s则Vc= πd w n=3.14×0.08×5=1.26（m/s）（2）已知V f=60mm/min则f=v f/n=60÷300=0.2（mm/r）（3）已知dw=80mm，dm=78mm，则ap=1/2（dw-dm）=1/2(80-78)=1(mm)(4)Ac=f×ap=0.2×1=0.2(mm2).刀具材料基本训练1选择题：四个选项中只有一个是正确的，将正确选项前的字母填在题后括号内。

金属切削机床概论试题答案一、填空题（每空1分，共25分）1.机床的通用特性代号中，字母S表示（高速）, 字母K表示（数控）。

2．成形运动按在切削过程中所起的作用不同,可分为（主运动）和（进给运动）。

3. 卧式车床车削螺纹时，有内联系传动链和外联系传动链，内联系传动链的换置器官用于调整（螺纹的导程），外联系传动链的换置器官用于调整（切削螺纹的速度）。

4. 普通卧式车床的主轴箱中装有双向多片离合器，左离合器用来传动（主轴正转），用于（切削加工）；右离合器用来传动（主轴反转），主要用于（退刀）。

5.机床转速图可以表示主轴转速分级的规律及各级转速的传动路线，转速图中的竖线代表（传动轴），横线代表（各级转速），横线与各竖线的交点代表（各轴的转速）6. 数控机床的程序编制中，目前应用最广泛的是字地址程序格式，某一加工程序中有“X60”，表示（刀具位移至X轴正向60mm处）,S400表示（主轴转速为400r/min）.7.数控车床机械结构与传统车床相比，明显简化，机构复杂的进给箱和溜板箱完全被机构简单的（X轴和Z轴伺服电动机和直联滚珠丝杠）所代替。

数控车床的主轴箱中没有用于变速和变向的大量的传动轴和齿轮，它用（主电动机无级调速）代替复杂的机械变速系统。

8.在锥齿轮加工机床中，形成渐开线齿廓普遍采用（展成法），这种方法的加工原理，相当于一对啮合的锥齿轮，将其中的一个锥齿轮转化成（平面齿轮）。

9.外圆磨床的纵向磨削法，其表面成形方法采用（相切-轨迹）法，需要三个表面成形运动：（砂轮的旋转运动）、（工件纵向进给运动）和（工件旋转运动）。

10.龙门刨床的主参数是（最大刨削宽度），摇臂钻床的主参数是（最大钻孔直径）。

二、选择题：（每题２分，共24分）1. 机床型号CK3263B中的字母K表示（A）A.通用特性代号B.结构特性代号C.组别代号D.类别代号2.用螺纹车刀车削螺纹，母线的成形方法是（A）A. 成形法B.展成法C.轨迹法D.相切法3. 在卧式车床上，用丝杠带动溜板箱时，可车削（D）。

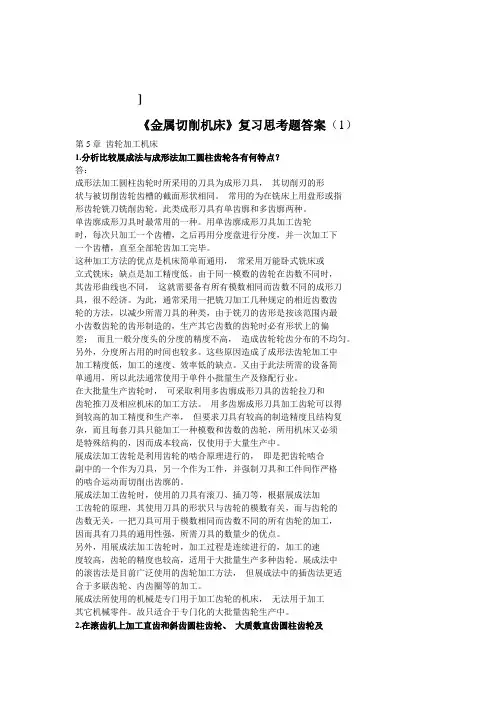

]《金属切削机床》复习思考题答案（1）第5章齿轮加工机床1.分析比较展成法与成形法加工圆柱齿轮各有何特点？答：成形法加工圆柱齿轮时所采用的刀具为成形刀具，其切削刃的形状与被切削齿轮齿槽的截面形状相同。

常用的为在铣床上用盘形或指形齿轮铣刀铣削齿轮。

此类成形刀具有单齿廓和多齿廓两种。

单齿廓成形刀具时最常用的一种。

用单齿廓成形刀具加工齿轮时，每次只加工一个齿槽，之后再用分度盘进行分度，并一次加工下一个齿槽，直至全部轮齿加工完毕。

这种加工方法的优点是机床简单而通用，常采用万能卧式铣床或立式铣床；缺点是加工精度低。

由于同一模数的齿轮在齿数不同时，其齿形曲线也不同，这就需要备有所有模数相同而齿数不同的成形刀具，很不经济。

为此，通常采用一把铣刀加工几种规定的相近齿数齿轮的方法，以减少所需刀具的种类，由于铣刀的齿形是按该范围内最小齿数齿轮的齿形制造的，生产其它齿数的齿轮时必有形状上的偏差；而且一般分度头的分度的精度不高，造成齿轮轮齿分布的不均匀。

另外，分度所占用的时间也较多。

这些原因造成了成形法齿轮加工中加工精度低，加工的速度、效率低的缺点。

又由于此法所需的设备简单通用，所以此法通常使用于单件小批量生产及修配行业。

在大批量生产齿轮时，可采取利用多齿廓成形刀具的齿轮拉刀和齿轮推刀及相应机床的加工方法。

用多齿廓成形刀具加工齿轮可以得到较高的加工精度和生产率，但要求刀具有较高的制造精度且结构复杂，而且每套刀具只能加工一种模数和齿数的齿轮，所用机床又必须是特殊结构的，因而成本较高，仅使用于大量生产中。

展成法加工齿轮是利用齿轮的啮合原理进行的，即是把齿轮啮合副中的一个作为刀具，另一个作为工件，并强制刀具和工件间作严格的啮合运动而切削出齿廓的。

展成法加工齿轮时，使用的刀具有滚刀、插刀等，根据展成法加工齿轮的原理，其使用刀具的形状只与齿轮的模数有关，而与齿轮的齿数无关，一把刀具可用于模数相同而齿数不同的所有齿轮的加工，因而具有刀具的通用性强，所需刀具的数量少的优点。

现场面试题一、现场指出各机床的名称和主参数，并说明它们各具有何种通用和结构特性。

二、根据实物判断车床结构各部分的名称、作用及其传动关系。

三、根据现场加工判断某一工序加工过程是简单运动还是复合运动，并指出这两种运动的区别。

四、根据现场机床铭牌标识，判断机床主轴的转速级数及其最高最低转速。

五、在现场车床上车削=10mm的公制螺纹，试指出能够加工这一螺纹的传动路线有哪几条？六、现场指出机床的主运动及进给运动，并指出主运动、纵、横向进给运动的开停如何实现？主运动、进给运动的方向如何变换？七、现场分析卧式车床进给传动系统中，为何既有光杠又有丝杠来实现刀架的直线运动？八、分别指出现场各型号机床的加工适用范围。

九、根据现场各型号机床加工出的零件，指出零件各加工表面的名称。

十、结合现场分析在车床溜板箱中，开合螺母操纵机构与机动纵向和横向进给操纵机构之间为什么需要互锁？试解释互锁机构的工作原理。

要求：写出提纲，回答问题。

口试精选题1．说明下列机床型号的意义：X6132、 X5032、 C6132、 Z3040、 T6112、 Y3150、 CB3463—1、 C1312、B2010A。

2．通用机床的型号包含哪些内容？3．在使用和选用机床之前，了解机床的主要技术规格有什么意义？4．何谓简单运动？何谓复合运动？其本质区别是什么？是举例说明。

5．画简图表示用下列方法加工所需表面时，需要那些成形运动？其中哪些是简单运动？哪些是符合运动？6．何谓外联系传动链？何谓内联系传动链？其本质区别是什么？对这两种传动链有何不同要求？试举例说明。

7．为什么纵车外圆时是外联系传动，而车削螺纹时是内联系传动？当车床纵车外圆及车削螺纹时，为什么前者的纵向进给传动链中采用齿轮齿条机构，而后者采用丝杆螺母机构？8. 在 CA6140 型卧式车床的主运动、车削螺纹运动、纵向和横向进给运动和快速运动等传动链中，哪条传动链的两端件之间具有严格的传动比？哪条传动链是内联系传动链？9. 判断下列结论是否正确，并说明理由。

金属切削机床概论-习题与答案集第一章1.举例说明通用(万能)铣床、专门化机床和专用机床的主要区别是什么 它们的适用范围怎样?答 通用化机床的工艺范围很宽,可以加工一定尺寸范围内的各种类型的零件如完成多种多样的工序 如卧式车床、万能外圆磨床、摇臂钻床等。

专门化机床的工艺范围较窄 只能加工一定尺寸范围内的某一类(或少数几类)的零件 完成某一种(或少数几种)特定工序 如凸轮车床、轧辊机床等。

专用机床的工艺范围最窄 通常只能完成某一特定零件的特定工序。

2.说明下列机床的名称和主参数 第二主参数 CM6132 C1336 C2150×6Z3040×16 XK5040 B2021A MGB1432。

答 CM6132 C─车床类 M─精密型 61─卧式车床系 32─最大回转直径的1/10。

C1336 C─车床类 1─单轴自动 13─单轴转塔自动车床系 36─最大车削直径的1/10。

Z3040×16 Z─钻床类 3─摇臂钻床 30─摇臂钻床系 40─最大钻孔直径16─最大跨距。

C2150×6 C─车床类 2─多轴自动半自动车床 21─多轴棒料自动机床系50─最大棒料直径 6─轴数。

T4163B T─镗床类 4─坐标镗床 41─单柱坐标镗床 63─工作台面宽度的1/10 B─第二次重大改进。

XK5040 X─铣床类 K─数控 5─立式升降台铣床 50─立式升降台铣床系40─工作台宽度的1/10。

B2021A B─刨床类 20─龙门刨床系 21─最大刨削宽度的1/10 A─第一次重大改进。

MGB1432 M─磨床类 G─高精度 B─半自动 1─外圆磨床 14─万能外圆磨床 3最大磨削直径的1/10。

3.说明何谓简单运动 何谓复合运动 其本质区别是什么答:如果一个独立的成形运动 是由单独的旋转运动或直线运动构成的 则称此成形运动为简单成形运动 简称简单运动。

如果一个独立的成形运动是由两个或两个以上的旋转运动或直线运动 按照某种确定的运动关系组合而成的 则称此成形运动为复合成形运动 简称复合运动。

⾦属切削机床篇_习题+答案汇总⾦属切削机床篇习题+答案汇总第⼀章⾦属切削机床的基本知识⼀、填空题1、是⽤切削的⽅法将⾦属⽑坯加⼯成机器零件的机器，它是制造机器的机器，⼜称为⼯作母机。

2、机床按加⼯性质和所⽤⼑具可分为：、、、、、、、、、、及等12类。

3、机床按通⽤程度可分为：、、。

4、机床按⼯作精度可分为：、、。

5、CA6140型车床型号的含义：C是代号，表⽰__________；61是代号，表⽰___________________；40是，表⽰_______________。

6、任何规则表⾯都可以看作是⼀条线沿着另⼀条运动的轨迹，和统称为形成表⾯的发⽣线。

7、如果形成表⾯的两条发⽣线母线和导线互换，形成表⾯的性质不改变，则这种表⾯称为；否则称为。

8、形成发⽣线的⽅法：、、、。

9、由单独的旋转或直线运动构成的运动，称为；由两个或两个以上的旋转或直线运动按照某种确定的运动关系组合⽽成的运动，称为。

10、可以是简单成形运动，也可以是复合成形运动；可以是步进的，也可以是连续进⾏的；可以是简单成形运动，也可以是复合成形运动。

11、机床包括3个基本部分：、、。

12、构成⼀个传动联系的⼀系列传动件，称为。

13、联系动⼒源和执⾏件之间的传动链；使执⾏件获得⼀定的速度和⽅向。

联系复合运动内部各个分解部分，以形成复合成形运动的传动链。

14、是具有固定传动⽐的机构。

换置器官：的机构。

15、机床运动的5个参数、、、、。

16、 CA6140车床⽤普通车⼑车圆柱⾯属于___ ___运动，车螺纹属于______运动。

17、 CA6140车床车螺纹属于______联系，车圆柱⾯和端⾯属于______联系。

⼆、简答题1、写出下列机床型号各部分的含义。

1）Y3150E2）CM1107精密型转塔车床3）C1312 最⼤切削直径为120mm的转塔车床4）M1432A 最⼤加⼯直径为320mm经过⼀次重⼤改良的台式坐标钻床5）CA6140 最⼤切削直径为400mm的卧式车床2、⽤简图分析下列⼏种情况时的成形⽅法，并标明所需的机床运动，分别说明母线、导线的形状，各⽤什么⽅法形成，要求机床提供哪⼏个运动。

金属切削机床概论试题答案一、填空题（每空1分，共25分）1.金属切削机床是用切削的方法将金属毛坯加工成机器零件的机器，它是制造机器的机器，所以又称为（工作母机）。

2.普通机床类别代号中，字母X表示（铣床）, Y表示（齿轮加工机床）。

3.任何表面都可以看作是母线沿着导线运动的轨迹，母线和导线统称为形成表面的发生线。

发生线的形成方法有（成形法）、（展成法）、（轨迹法）和（相切法）。

4. 普通卧式车床的总布局中有三个箱，它们是（主轴箱）、（进给箱）和（溜板箱）。

5. 普通卧式车床的主运动链与进给链公用一个动力源，用（交换齿轮架）实现两者之间的联系；数控车床的主运动链与进给链分别有独立的动力源，两者之间用（主轴脉冲发生器）联系起来。

6.立式加工中心可以实现X、Y、Z三轴联动，用以加工（空间曲线），X、Y、Z 三个坐标轴中任意两个坐标都可实现联动加工，用以加工（曲面），这种控制方式称为（三轴两联动）。

7. 在滚齿机上滚切直齿圆柱齿轮时，滚刀轴线与被切齿轮端面之间被安装成一个角度，称为（滚刀的安装角），它在数量上等于（滚刀的螺旋升角）。

8．万能外圆磨床用来磨削外圆柱面的基本磨削方法有两种：（纵向磨削法）和（切入磨削法）。

9.组合机床的三图一卡是（机床联系尺寸图）、（被加工零件工序图）、（加工示意图）和（编制生产率计算卡）。

10. 在滚齿机上滚切斜齿圆柱齿轮时，主运动链的两个末端件是（电动机和滚刀），差动传动链的两个末端件是（刀架和工件）。

二、选择题：（每题２分，共24分）1.机床型号CA6140中的字母A表示（B）A.通用特性代号B.结构特性代号C.组别代号D.重大改进顺序号2.型号为MKG1340的机床是（C）A.高速外圆磨床B.数控无心磨床C.高精度数控外圆磨床D.加工中心3. 用成形铣刀加工沟槽，母线的成形需要（D）个独立的成形运动A.一个B.两个C.三个D.不需要4. 工件表面可以分为可逆表面和不可逆表面，属于可逆表面的是（B）A.圆锥面B.圆柱面C.球面D.圆环面5. 卧式车床进给过程中，当进给力过大或刀架移动受到阻碍时，为了避免损坏传动机构，在溜板箱中设置有（B）A.超越离合器B.安全离合器C.互锁机构D.制动器6.数控车床加工过程中，不是由机床自动完成的辅助运动是（C）A.切入运动B.快退运动C.装卸工件D.换刀7.数控加工程序中准备功能指令是G01,它表示（A）A. 直线插补B.顺时针方向圆弧插补C.逆时针方向圆弧插补D.点定位8. 用齿轮滚刀加工直齿圆柱齿轮，展成运动传动链的两个末端件是（A）A. 滚刀—工件B.电动机—滚刀C.工作台—刀架D. 刀架—工件9. 在万能外圆磨床上磨削外圆柱面，工件支承在前后顶尖上，头架主轴和前顶尖的转动应该是（A）A. 主轴和顶尖固定不转B. 主轴和顶尖一起转动C. 主轴转动，顶尖不转D. 主轴不转，顶尖转动10.为了铣削工件上不同角度的螺旋槽，应该选用（B）A.立式铣床B.万能卧式铣床C.龙门铣床D.工作台不升降铣床11. 用齿轮滚刀加工斜齿圆柱齿轮，产生螺旋线运动的内联系传动链是（C）A.展成运动传动链B.主运动传动链C.差动传动链D.进给传动链12.M1432A型万能外圆磨床，主要用于磨削（A）级精度的工件表面A. IT6- IT7B. IT4- IT5C. IT8- IT9D. IT10三、简答题：（每题8分，共24分）1.在CA6140A型车床的主轴箱中Ⅰ轴上装有双向多片离合器，它传递转矩的大小与什么因素有关？对主轴运转有何作用？双向多片离合器靠摩擦力传递转矩，传递转矩的大小与摩擦片的多少以及摩擦片之间的压紧力有关。

金属切削机床概论-习题与答案集第一章5.按图1-13所示传动系统作下列各题： ⑴写出传动路线表达式； ⑵分析主轴的转速级数； ⑶计算主轴的最高最低转速。

（注：图1-13a 中M 1为齿轮式离合器）答：(1)图(a)传动路线表达式：电动机─15090 ΦΦ─Ⅰ─ ⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡322642172236─Ⅱ─⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡303826424522─Ⅲ─200178ΦΦ─Ⅳ─6327　─Ⅴ─⎥⎥⎦⎤⎢⎢⎣⎡58171M ─Ⅵ(主轴)主轴的转速级数：3×3×2=18级主轴的最高转速：n max =1430×15090 ×3226 ×3038 ×200178×6327=336.81r/min主轴的最低转速：n min =1430×15090　　×4217×2642×200178×6327×5817=62.72r/min(2)图(b)传动路线表达式:电动机─325100　 ΦΦ─Ⅰ─⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡653258407226─Ⅱ─⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡⎢⎢⎢⎣⎡8117811761376137233－（右）－（左）－　－M M M ─Ⅲ(主轴)主轴的转速级数⎩⎨⎧级反：级正：33主轴的最低转速： n min =1440×325100　　×7226×6137×6137×8117=12.32r/min6.按图1-14a 所示传动系统，试计算： ⑴轴A 的转速（r/min ）；⑵轴A 转1转时，轴B 转过的转数； ⑶轴B 转1转时，螺母C 移动的距离。

答：(1)轴A 的转速：n A =1440×225　　×2323×2020×8020=81.8r/min(2)轴A 转一转时,轴B 转过的转数：n B =1440×225　　×3035×5030×4025×841=1.7r/min则轴B 在轴A 转过一转时转过的转数为： N=7.18.81=48 r(3)轴B 转过一转时，螺母C 移动的距离为：L C =1440×225　　×3035×5030×202×10×841=4.77mm第二章 车床８.卧式车床进给传动系统中，为何既有光杠又有丝杠来实现刀架的直线运动？可否单独设置丝杠或光杠？为什么？答：光杠是实现纵横向直线进给，而丝杠则在加工螺纹是实现刀架的进给，不能单独设置丝杠或光杠。

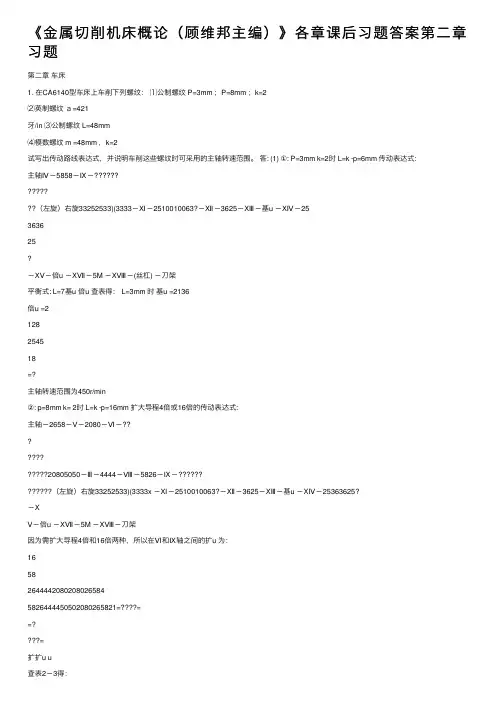

《⾦属切削机床概论（顾维邦主编）》各章课后习题答案第⼆章习题第⼆章车床1. 在CA6140型车床上车削下列螺纹：⑴公制螺纹 P=3mm ；P=8mm ；k=2⑵英制螺纹ａ=421⽛/in ⑶公制螺纹 L=48mm⑷模数螺纹 m =48mm ，k=2试写出传动路线表达式，并说明车削这些螺纹时可采⽤的主轴转速范围。

答: (1) ①: P=3mm k=2时 L=k ·p=6mm 传动表达式:主轴Ⅳ－5858－Ⅸ－（左旋）右旋33252533)(3333－Ⅺ－2510010063?－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－(丝杠) －⼑架平衡式: L=7基u 倍u 查表得： L=3mm 时基u =2136倍u =2128254518=?主轴转速范围为450r/min②: p=8mm k= 2时 L=k ·p=16mm 扩⼤导程4倍或16倍的传动表达式:主轴－2658－Ⅴ－2080－Ⅵ－??20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－（左旋）右旋33252533)(3333x －Ⅺ－2510010063?－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625?－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架因为需扩⼤导程4倍和16倍两种，所以在Ⅵ和Ⅸ轴之间的扩u 为：165826444420802080265845826444450502080265821===?=扩扩u u查表2－3得：L=4mm 时基u =2832倍u =4148153528=?L=1mm 时基u =2832 倍u =8148154518=在导程扩⼤4倍时，主轴转速为40～125r/min 在导程扩⼤16倍时，主轴转速为10～32r/min （2）传动表达式：（英制）ａ=421⽛/in主轴－5858－Ⅸ－（左旋）右旋33252533)(3333－2510010063?－Ⅻ－3M －ⅩⅣ－基u －ⅩⅢ－2536－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－(丝杠) －⼑架查表得：基u =2836倍u =2128354518=?主轴转速为：450～1400r/min（3）车制L=48mm ，有两种：扩⼤4倍和16倍导程的⽅法传动表达式：主轴－2658－Ⅴ－2080－Ⅵ－20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－??（左旋）右旋33252533)(3333－Ⅺ－7510010063－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架查表2-3得：L=3mm 时基u =22136L=12mm 时基u =2136倍u =128353528=?则在导程扩⼤4倍时，主轴转速为40~125r/min 在导程扩⼤16倍时，主轴转速为10~32r/min（4）k=2时基u =2832倍u =128353528=?传动表达式：主轴－2658－Ⅴ－2080－Ⅵ－20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－??（左旋）右旋33252533)(3333－Ⅺ－9710010064－Ⅻ－3625－ⅩⅢ－基u －25363625－Ⅵ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架2.欲在CA6140型车床上车削L =10mm 的公制螺纹，试指出能够加⼯这⼀螺纹的传动路线有哪⼏条？答：传动路线有两条：①：L=10mm 时传动表达式：主轴Ⅵ－5858－Ⅸ－（左旋）右旋33252533)(3333－Ⅺ－7510010063?－Ⅻ－3625－Ⅶ－基u －ⅩⅣ－25363625?－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架基u =1420倍=?②：L=2.5mm 时，需要导程扩⼤4倍传动表达式：主轴Ⅵ－2658－Ⅴ－2080－Ⅵ－20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－??（左旋）右旋33252533)(3333－Ⅺ－7510010063－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架基u =1420倍u =4148153528=3.当CA6140型车床的主轴转速为450~1400r/min(除500 r/min)时，为什么能获得细进给量？在进给箱中变速机构调整情况不变的条件下，细进给量与常⽤进给量的⽐值是多少？答：转速为450~1400r/min(除500 r/min)时，其运动路线直接由扩⼤螺距机构和公制螺纹传动路线控制，故可获得8种细进给量，范围是0.028~0.054mm/r 。

辽宁工程技术大学20 级专升本（机械工程及自动化专业）第五学期《金属切削机床概论》试卷一、填空題（每空1分，共20分）1、在卧式车床的溜板箱中,丝杠传动与纵、横向机动进给之间常设机构，以防止二者同时相遇。

2、与一般卧式车床相比,精密及高精度卧式车床主要采取了以下三种措施来提高其加工精度○1提高车床的精度,○2主传动链采用“传动”的形式,○3主轴的皮带轮采用式的结构。

3、内圆磨床磨削各种圆柱孔和圆锥孔，其磨削方法主要有以下三种：内圆磨削，内圆磨削内圆磨削。

4、插齿机主要用于加工直齿圆柱齿轮，尤其适用于加工在滚齿机上不能加工的齿轮和齿轮。

5、高精度丝杠车床与卧式车床相比没有和溜板箱,联系主轴的螺纹进给传动链的传动比由保证.6、在单轴转塔自动车床控制系统中，分配轴主要用于控制工件加工的行程，辅助轴主要用于行程。

7、回轮转塔车床是在卧式车床的基础上发展起来的，它与卧式车床在结构上的主要区别是回轮转塔车床没有和，在机床身上设有一个能纵向移动的。

8、在万能外圆磨床上磨削内外圆时，工件常有两种装夹方法：（１）被加工工件支承在头架和尾座顶端上，该方法适用于磨削类工件，这时，头架（可或不可）转动角度。

（２）工件夹持在主轴卡盘中，该方法适用于磨削类工件，这时，头架（可或不可）转动角度。

二、单选题（每空1分，共10分）1．下面属于镗床不能加工的是（）。

A．刨平面 B.铣平面C．车端面D．车螺纹2．卧式万能铣床的卧式一词指的是（）A．机床的主运动是水平方向的 B．机床的主轴是水平方向C．机车的工作台是水平方向的 D.机床床身低矮3．CA6140车床型号中，“40”表示的意思有（）。

A．车床中心高为40mm B. 允许最大工件回转半径为40mmC．允许最大工件回转直径为40mm D．机床的主轴直径为40mm4．刨床、插床和拉床的共同特点是（）A．主运动都是直线运动 B．主运动都是旋转运动C．进给运动都是直线运动 D．进给运动都是旋转运动5．机床的（）是在重力、夹紧力、切削力、各种激振力和升温作用下机床的精度。

一、填空题2、机床按加工性质和所用刀具可分为：、、、、、、、、、、及等12类。

3、机床按通用程度可分为：、、。

4、机床按工作精度可分为：、、。

5、CA6140型车床型号的含义：C是代号，表示__________；61是代号，表示___________________；40是，表示_______________。

11、机床包括3个基本部分：、、。

二、简答题1、写出下列机床型号各部分的含义。

1）Y3150E2）CM1107精密型转塔车床3）C1312 最大切削直径为120mm的转塔车床4）M1432A 最大加工直径为320mm经过一次重大改良的台式坐标钻床5）CA6140 最大切削直径为400mm的卧式车床6、机床的技术性能包括什么内容?2、CA6140车床组成部件：、、、、、。

4、基本组由8组传动比，分别是；增倍组有4组传动比，分别是。

9、摩擦离合器除了靠摩擦力传递运动和转矩外，还能起的作用。

当机床过载时，摩擦片打滑，可避免损坏机床。

10、CA6140车床为了避免光杆和快速电机同时传动给某一轴，应采用_________离合器；进给过程中为了避免进给力太大或刀架受阻碍而损坏传动机构，应设有_________离合器。

11、为了避免损坏机床，在接通机动进给或快速移动时，开合螺母不应，反之，合上螺母时，也机动进给或快速移动。

12、CA6140主轴正转共有__24____种转速，其中低速有___18___种。

二、简单题1、在CA6140型车床中，主轴箱中的摩擦离合器有哪些作用？轴I上的带轮为什么采用卸荷带轮结构？2、CA6140型车床溜板箱中的安全离合器起什么作用？为什么用丝杆和光杆分别担任切螺纹和车削进给的传动？4、溜板箱中超越离合器有什么功能？5、在CA6140型车床的工作中若发生下列现象，试分析原因并说明解决问题的方法：（1）当主轴开停及制动操纵手柄板至中间位置时，主轴不能迅速停止转动，甚至继续转动。

金属切削机床练习题答案金属切削机床练习题答案金属切削机床是制造业中常见的工具，它能够将金属材料进行切削、铣削、钻孔等加工，广泛应用于机械加工行业。

为了提高学习者对金属切削机床的理解和应用能力，下面将给出一些常见的练习题及其答案。

1. 什么是金属切削机床？答：金属切削机床是一种用于金属材料切削加工的机械设备，它通过切削工具对金属材料进行加工，包括铣削、钻孔、车削等操作。

2. 金属切削机床的主要组成部分有哪些？答：金属切削机床主要由床身、主轴、工作台、进给机构、切削工具等组成。

床身是机床的基础部分，用于支撑和固定其他部件。

主轴是切削工具的驱动部分，工作台用于固定待加工的金属材料。

进给机构用于控制工作台和切削工具的运动。

3. 金属切削机床的加工过程是怎样的？答：金属切削机床的加工过程包括以下几个步骤：首先，将待加工的金属材料固定在工作台上；然后，根据加工要求选择合适的切削工具，并将其安装在主轴上；接下来，通过进给机构控制工作台和切削工具的运动，使切削工具与金属材料接触，并进行切削加工；最后，根据加工要求对加工后的金属材料进行检查和整理。

4. 金属切削机床的切削力是如何产生的？答：金属切削机床的切削力是由切削工具对金属材料进行切削时产生的。

在切削过程中，切削工具与金属材料接触，通过切削刃对金属材料进行切削，产生切削力。

切削力的大小与切削工具的几何形状、材料性能、切削速度等因素有关。

5. 如何选择合适的切削工具？答：选择合适的切削工具需要考虑多个因素，包括待加工金属材料的性质、加工要求、切削工具的材料和几何形状等。

一般来说，硬度较高的金属材料应选择硬质合金刀具，而切削工具的几何形状应根据具体的加工要求选择，如钻孔可选择钻头，铣削可选择铣刀等。

通过以上练习题及其答案，我们可以更好地理解金属切削机床的工作原理和加工过程。

同时，这些练习题也可以帮助学习者提高对金属切削机床的应用能力和问题解决能力。

在实际应用中，学习者可以根据具体的加工要求和材料性质选择合适的切削工具，并掌握好切削力的控制，以保证加工质量和效率。

一、填空题(每空1分.共20分)1. 互锁2. 几何分离卸荷式3.普通无心行星4. 内多联5、进给箱挂轮6 工作空7. 尾座丝杠多工位刀架8 .细长不可粗短可以二、单选题(每空1分.共10分)1、答案：（Ａ） 2．答案：（B）3．答案：（C）4．答案：（A）解析：刨床、插床和拉床的共同特点是主运动都是直线运动，因此又把这三类机床称为“直线运动机床”。

5答案：（D）6答案：（C）7答案：（B）解析：丝杠是专门用来车削各种螺纹而设置的8．答案：（A）解析：主轴箱又称床头箱，它的主要任务是将主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正反两种转向的不同转速，同时主轴箱分出部分动力将运动传给进给箱。

9．答案：（C）解析：拉床可以加工孔、平面、半圆弧面以及一些不规则表面。

10．答案：（B）解析：插床属于刨床类的一种三、简答题（每题10分，共40分）1．数控机床的进给传动装置与普通机床相比采取了以下措施来提高传动精度、灵敏度、稳定性。

(1)采取滚珠丝杠螺母副机构,减小了磨擦阻力,提高了传动效率和运动的灵敏度,消除传动的反向死区.(2)采用齿隙补偿机构,降低传动误差.(3)采用键连接间隙补偿机构,以消除传动件与键的配合间隙.2、因为磨床在磨削过程中，工件会因磨削产生的大量的热而膨胀伸长，这时可用弹簧进行补偿，避免引起工件弯曲变形以及顶尖孔的过渡磨损。

而卧式车床的车削热变形不明显，且车床的转速高，需用螺母紧固。

3、内圆磨削的方法主要有三种：（1）普通内圆磨削：适用于形状规则，便于旋转的工件。

（2）无心内圆磨削：适用于大批量生产中，加工外圆表面已经精加工过的薄壁工件。

（3）行星内圆磨削：适用于磨削大型或形状不对称、不便于旋转的工件。

4、联系运动源和执行件，使执行件获得一定速度和方向运动的传动链，称为外联系传动链。

联系复合运动内部两个单位运动，或者说联系复合运动内部两个单元运动的执行件的传动1。

一.单选题1.磨削时的主运动是( a )A.砂轮旋转运动 B工件旋转运动 C砂轮直线运动 D工件直线运动2.如果外圆车削前后的工件直径分别是100CM和99CM,平均分成两次进刀切完加工余量,那么背吃刀量(切削深度)应为( c )A.10mmB.5mmC.2.5mmD.2mm3.随着进给量增大,切削宽度会(c )A.随之增大B.随之减小 C与其无关 D无规则变化4.与工件已加工表面相对的刀具表面是( d )A.前面 B后面 C基面 D副后面5.基面通过切削刃上选定点并垂直于( c )A.刀杆轴线 B工件轴线C主运动方向 D进给运动方向6.切削平面通过切削刃上选定点,与基面垂直,并且( a )A.与切削刃相切B与切削刃垂直B.C与后面相切D与前面垂直7能够反映前刀面倾斜程度的刀具标注角度为 ( c )A主偏角B副偏角C前角D刃倾角8能够反映切削刃相对于基面倾斜程度的刀具标注角度为( d )A主偏角B副偏角C前角D刃倾角9外圆车削时,如果刀具安装得使刀尖高于工件旋转中心,则刀具的工作前角与标注前角相比会( a )A增大B减小C不变D不定10切断刀在从工件外表向工件旋转中心逐渐切断时,其工作后角( b )A逐渐增大B逐渐减小C基本不变D变化不定二填空题:1工件上由切削刃形成的那部分表面,称为_过渡表面______________.2外圆磨削时,工件的旋转运动为_____进给运动__________运动3在普通车削时,切削用量有_____________）三________个要素4沿__________主刀刃___________方向测量的切削层横截面尺寸,称为切削宽度.6正交平面参考系包含三个相互垂直的参考平面,它们是____基面_____,___切削平面________和正交平面7主偏角是指在基面投影上主刀刃与______进给方向________的夹角8刃倾角是指主切削刃与基面之间的夹角,在___切削平面________面内测量9在外圆车削时如果刀尖低于工件旋转中心,那么其工作前角会_______减小____________10刀具的标注角度是在假定安装条件和____运动__________条件下确定的.三判断题:判断下面的句子正确与否,正确的在题后括号内画”√”,错误的画”×”1在外圆车削加工时,背吃刀量等于待加工表面与已知加工表面间的距离.(√)2主运动即主要由工件旋转产生的运动.( )3齿轮加工时的进给运动为齿轮坯的啮合转动.( √ )4主运动.进给运动和切削深度合称为切削量的三要素.( ) 5进给量越大,则切削厚度越大.( √ )6工件转速越高,则进给量越大( )7刀具切削部分最前面的端面称为前刀面( )8主偏角即主刀刃偏离刀具中心线的角度.( )9前角即前面与基面间的夹角,在切削平面内测量.( )10刀尖在刀刃的最高位置时,刃倾角为正.( √ )四名词解释:1切削运动-----2切削用量-----3切削厚度-----4基面------5前角-----五计算题某外圆车削工序,切削前工件直径为80mm,要求切削后工件直径为78 mm,一次切除余量,假定工件转速为300 r/min,刀具进给速度为60mm/min,试求切削用量三要素及切削面积.（1）已知d w=80mm=0.08m，n=300r/min=5r/s则Vc= πd w n=3.14×0.08×5=1.26（m/s）（2）已知V f=60mm/min则f=v f/n=60÷300=0.2（mm/r）（3）已知dw=80mm，dm=78mm，则ap=1/2（dw-dm）=1/2(80-78)=1(mm)(4)Ac=f×ap=0.2×1=0.2(mm2).刀具材料基本训练1选择题：四个选项中只有一个是正确的，将正确选项前的字母填在题后括号内。

第三章磨床1.以M1432A型磨床为例，说明为保证加工质量(尺寸精度,几何形状精度和表面粗糙度)，万能外圆磨床在传动与结构方面采取了哪些措施？(注:可与卧式车床进行比较)答:在传动方面包含三个方面的措施：(1)砂轮旋转主运动t n，通常由电动机通过三角带直接带动砂轮主轴旋转；(2)工件圆周进给运动w n，通常由单速或多速异步电动机经塔轮变速机构传动；(3)工件纵向进给运动a f，通常采用液压传动，以保证运动的平稳性，并便于实现无级调速和往复运动循环的自动化。

结构方面，砂轮主轴的前、后支承均采用“短三瓦”动压滑动轴承；砂轮架壳体内装润滑油以润滑主轴轴承，油面高度可通过油标观察；主轴两端用橡胶油封实现密封；砂轮周围安装了防护罩；主轴上的带轮采用卸荷结构，以减少主轴的弯曲变形；中小型外圆磨床的尾座，一般都用弹簧力预紧工件，以便磨削过程中工件因热胀而伸长时，可自动进行补偿，避免引起工件弯曲变形和顶尖孔过分磨损。

2.万能外圆磨床上磨削圆锥面有哪几种方法？各适用于什么场合？答:万能外圆磨床上磨削圆锥面有两种方法:纵磨法和切入磨法。

纵磨时，砂轮旋转作主运动，进给运动有:工件旋转作圆周进给运动，工件沿其轴线往复移动作纵向进给运动，在工件每一纵向行程或往复行程终了时，砂轮周期地作一次横向进给运动，全部余量在多次往复行程中逐步磨去。

切入磨时，工件只作圆周进给，而无纵向进给运动，砂轮则连续地作横向进给运动，直到磨去全部余量达到所要求的尺寸为止。

3.图3-5所示砂轮主轴承受径向和轴向力的轴承各有什么特点？使用这种轴承的基本条件是什么？并说明理由；轴承间隙如何调整？答:砂轮主轴的轴向定位是这样的:向右的轴向力通过主轴右端轴肩作用在装入轴承盖5中的止推环4上。

向左的轴向力则由固定在主轴右端的带轮6中的六个螺钉7，经弹簧8和销钉9以及推力球轴承，最后也传递到轴承盖5上，弹簧8 的作用是可给推力球轴承预加载荷，并且当止推环4磨损后自行进行补偿，消除止推滑动轴承的间隙。
