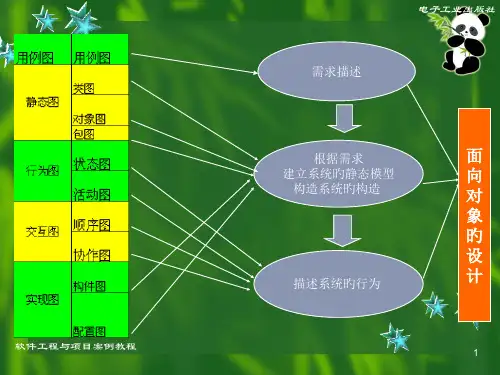

类图实例和习题要点

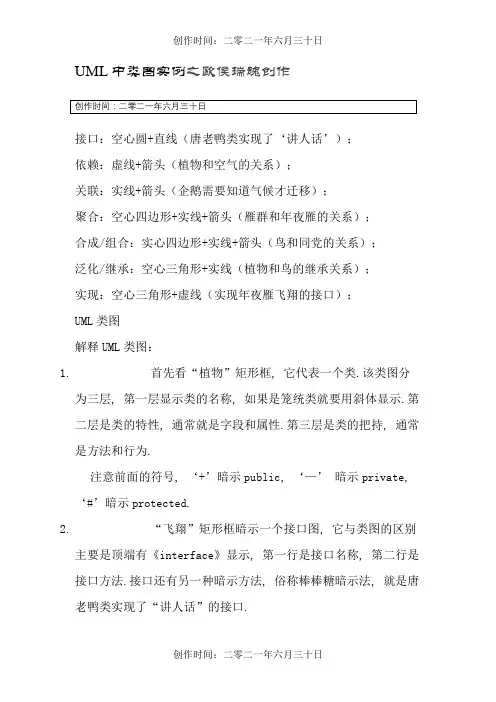

接口：空心圆+直线（唐老鸭类实现了‘讲人话’）；依赖：虚线+箭头（植物和空气的关系）；关联：实线+箭头（企鹅需要知道气候才迁移）；聚合：空心四边形+实线+箭头（雁群和年夜雁的关系）；合成/组合：实心四边形+实线+箭头（鸟和同党的关系）；泛化/继承：空心三角形+实线（植物和鸟的继承关系）；实现：空心三角形+虚线（实现年夜雁飞翔的接口）；UML类图解释UML类图：1. 首先看“植物”矩形框, 它代表一个类.该类图分为三层, 第一层显示类的名称, 如果是笼统类就要用斜体显示.第二层是类的特性, 通常就是字段和属性.第三层是类的把持, 通常是方法和行为.注意前面的符号, ‘+’暗示public, ‘—’ 暗示private, ‘#’暗示protected.2. “飞翔”矩形框暗示一个接口图, 它与类图的区别主要是顶端有《interface》显示, 第一行是接口名称, 第二行是接口方法.接口还有另一种暗示方法, 俗称棒棒糖暗示法, 就是唐老鸭类实现了“讲人话”的接口.interfaceIFlyinterfaceIlanguage{{voidFly();void Speak();}}3. 植物, 鸟, 鸭, 唐老鸭他们之间都是继承的关系,继承关系用空心三角形+实现来暗示.4.“年夜雁”实现了“飞翔”接口.实现接口用空心三角形+虚线来暗示.（注：下面的图中应为空心三角形）classBird:Animal cl ass WideGoose:IFly{{//继承植物类//实现飞翔接口}}5. 企鹅与气候有很年夜的关系, 企鹅需要“知道”气候的变动, 需要“了解”气候规律.当一个类“知道”另一个类时, 可以用关联(association)关系.关联关系用实线箭头来暗示.class Penguin :Bird{private Climate climate;//在企鹅Penguin中, 引用到气候Climate对象}6. “年夜雁”和“雁群”这两个类.年夜雁是群居植物, 每只年夜雁都属于一个雁群, 一个雁群可以有多只年夜雁.所以它们之间就满足聚合(Aggregation)关系.聚合暗示一种弱的“拥有”关系, 体现的是A对象可以包括B对象, 但B对象不是A对象的一部份.聚合关系用空心的菱形+ 实线箭头暗示.class WideGooseAggregate{private WideGoose[] arrayWideGoose;//在雁群WideGooseAggregate类中, 有年夜雁数组对象arrayWideGoose}7. “鸟”和“同党”这两个类.鸟和同党似整体和部份的关系, 而且同党和鸟的生命周期是相同的, 在这里鸟和其同党就是合成关系.合成(composition)是一种强的“拥有”关系, 体现了严格的部份和整体的关系, 部份和整体的生命周期一样.合成关系用实心的的菱形+实线箭头来暗示.另外, 合成关系的连线两端还有一个数字“1”和数字“2”, , 这被称为基数.标明这一真个类可以有几个实例, 很显然, 一个鸟应该有两支同党.如果一个类可能有无数个实例, 则就用“n”来暗示.关联关系, 聚合关系也可以有基数的.class Bird{private Wing wing;public Bird(){wing=new Wing();//在鸟Bird类中, 初始化时, 实例化同党Wing,它们之间同时生成}}8. “植物”、“氧气”与“水”之间.植物有几年夜特征, 比如有新陈代谢, 能繁殖.而植物要有生命, 需要氧气, 水以及食物等.也就是说植物依赖于氧气和水.它们之间是依赖关系(Dependency),用虚线箭头来暗示.abstractclass Animal{public bolism(Oxygen oxygen,Water water){}。

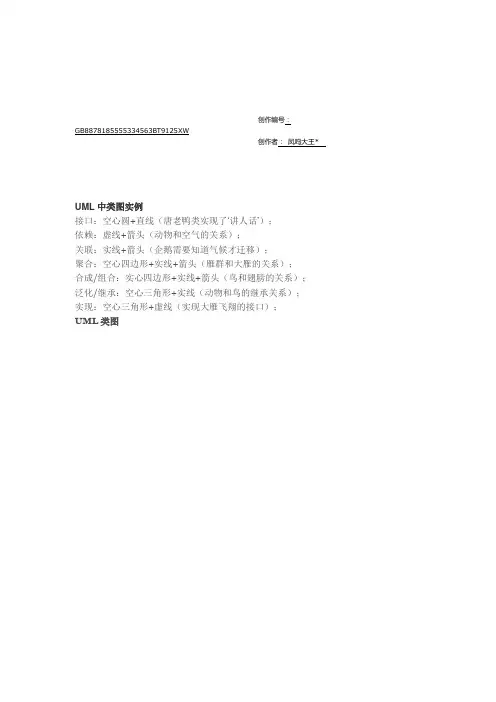

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*UML中类图实例接口：空心圆+直线（唐老鸭类实现了‘讲人话’）；依赖：虚线+箭头（动物和空气的关系）；关联：实线+箭头（企鹅需要知道气候才迁移）；聚合：空心四边形+实线+箭头（雁群和大雁的关系）；合成/组合：实心四边形+实线+箭头（鸟和翅膀的关系）；泛化/继承：空心三角形+实线（动物和鸟的继承关系）；实现：空心三角形+虚线（实现大雁飞翔的接口）；UML类图解释UML类图：1. 首先看“动物”矩形框，它代表一个类。

该类图分为三层，第一层显示类的名称，如果是抽象类就要用斜体显示。

第二层是类的特性，通常就是字段和属性。

第三层是类的操作，通常是方法和行为。

注意前面的符号，‘+’表示public, ‘—’ 表示private, ‘#’表示protected.2. “飞翔”矩形框表示一个接口图，它与类图的区别主要是顶端有《interface》显示，第一行是接口名称，第二行是接口方法。

接口还有另一种表示方法，俗称棒棒糖表示法，就是唐老鸭类实现了“讲人话”的接口。

interface IFly interface Ilanguage{ {void Fly(); void Speak();} }3. 动物，鸟，鸭，唐老鸭他们之间都是继承的关系，继承关系用空心三角形+实现来表示。

4.“大雁”实现了“飞翔”接口。

实现接口用空心三角形+虚线来表示。

（注：下面的图中应为空心三角形）class Bird:Animal class WideGoose:IFly{ {//继承动物类 //实现飞翔接口} }5. 企鹅与气候有很大的关系，企鹅需要“知道”气候的变化，需要“了解”气候规律。

当一个类“知道”另一个类时，可以用关联(association)关系。

关联关系用实线箭头来表示。

class Penguin :Bird{private Climate climate;//在企鹅Penguin中，引用到气候Climate对象}6. “大雁”和“雁群”这两个类。

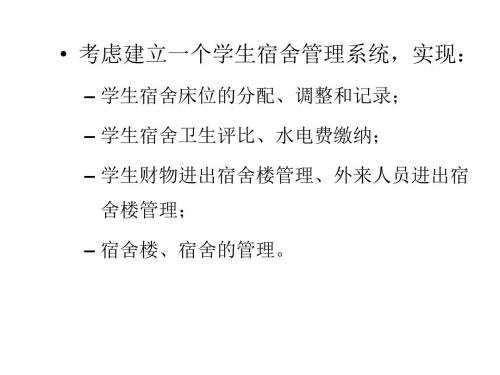

一、按照描述画出下列的类图
⏹一个教室有若干桌子，桌和椅一一对应，每个椅子坐两个人。

派生关联：
一个桌子可供两人使用。

⏹一个文件夹可以有多个子文件夹或多个文件，文件有的是加密的，有的是
未加密的。

二、第七章课后的上机练习题
三、根据本节所学的知识画出实验一当中的类图
–企业进、存、销管理系统”功能性需求包括以下内容：
–（1）采购员根据生产原料的使用情况判断采购用品，对需要订购产品信息统计订货的，并制作产品订单。

最后根据订单进行采
购活动。

–（2）仓库管理员负责产品的库存管理。

包括产品入库管理、处理盘点信息、处理报损产品信息和一些信息的设置。

这些设置信
息，包括：供应商信息、产品信息。

仓库管理员每天对产品进行一
次盘点，当发现库存产品有损坏时，及时处理报损信息。

当产品生
产后，将产品进行入库。

当产品销售后时，产品进行出库处理。

–（3）统计人员负责统计分析管理，包括：查询产品信息、查询销售信息、查询供应商信息、查询缺货信息、查询报表信息，并
制作报表。

统计分析员使用系统的统计分析功能，了解产品信息、
销售信息、供应商信息、库存信息。

–（4）在销售员为客户提供售货服务时，接受客户购买产品，根据系统的定价计算出产品的总价，客户付款，系统自动保存客户
购买记录。

–（5）系统管理员负责本系统的系统维护。

系统管理员负责员工信息管理、供货商信息管理以及系统维护等。

每种管理者都通过
自己的用户名称和密码登录到各自的管理系统中。

–。

实验四类图【实验目的】1．掌握类的定义，类的3要素，UML中类的表示方法。

2．掌握类与类之间的各种关系代表的含义及表示方法。

3．掌握实体类、边界类、控制类的概念和表示方法。

4．接口和抽象类的概念和表示方法，类的多重性关系。

【实验性质】设计性实验。

【实验要求】1．通过网上选课系统学习识别类和类之间关系的方法；2．学习使用Rational Rose绘制类图的方法；3．掌握类图中属性和操作的添加方法。

【实验内容】设计绘制选课系统中的类图和对象图。

【实验步骤】1.分析实验三中选课用例的顺序图，除了角色之外，有以下名词：课程，界面和控制对象。

从而抽象出三个类：课程类Course、界面类FormObject和控制对象类ControlObject。

2.课程类Course应具有的属性有：课程名称、开课教室、授课教师、选课的学生、开课起始时间、允许选课的学生人数，操作有设置课程名称、设置开课教师、设置课程号、设置授课教师信息、设置开课起始时间、设置允许选课的学生人数、查询课程名称、查询开课教师、查询授课教师信息、查询开课起始时间、查询允许选课的学生人数。

根据以上分析，绘制课程类Course的类图。

3.类似的，自己分析建立界面类FormObject和控制对象类ControlObject的类图。

4.在选课系统中，涉及到的用户包括Student（学生）和Registrar（管理员），其主要特性相似，所以可以建立统一基类People，Student和Registrar由People派生。

如下图所示：PeopleStudent (from Use Case View)Registrar (from Use Case View)5.在选课系统中涉及到的角色包括：（1）学生Student；（2）管理员Registrar；（3）学生和管理员的父类People；（4）数据库Database。

这些类和角色之间的关系如下：(1)角色Student和Register从People派生；(2)学生、管理员在与系统交互时，都有一个界面与之对应；(3)一个界面可能和课程相关（0-多门）；(4)控制对象负责课程的处理，处理结果显示在界面上；(5)控制对象完成对数据库的操作；(6)界面请求控制对象的服务。

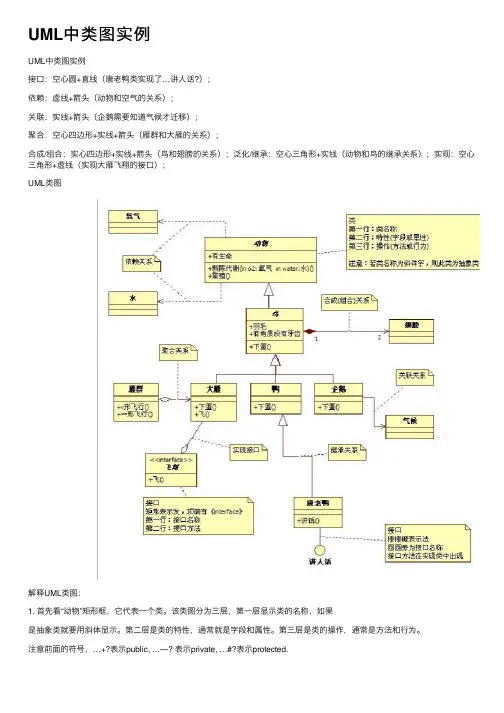

UML中类图实例UML中类图实例接⼝：空⼼圆+直线（唐⽼鸭类实现了…讲⼈话?）；依赖：虚线+箭头（动物和空⽓的关系）；关联：实线+箭头（企鹅需要知道⽓候才迁移）；聚合：空⼼四边形+实线+箭头（雁群和⼤雁的关系）；合成/组合：实⼼四边形+实线+箭头（鸟和翅膀的关系）；泛化/继承：空⼼三⾓形+实线（动物和鸟的继承关系）；实现：空⼼三⾓形+虚线（实现⼤雁飞翔的接⼝）；UML类图解释UML类图：1. ⾸先看“动物”矩形框，它代表⼀个类。

该类图分为三层，第⼀层显⽰类的名称，如果是抽象类就要⽤斜体显⽰。

第⼆层是类的特性，通常就是字段和属性。

第三层是类的操作，通常是⽅法和⾏为。

注意前⾯的符号，…+?表⽰public, …—? 表⽰private, …#?表⽰protected.2. “飞翔”矩形框表⽰⼀个接⼝图，它与类图的区别主要是顶端有《interface》显⽰，第⼀⾏是接⼝名称，第⼆⾏是接⼝⽅法。

接⼝还有另⼀种表⽰⽅法，俗称棒棒糖表⽰法，就是唐⽼鸭类实现了“讲⼈话”的接⼝。

interface IFly interface Ilanguage{ {void Fly(); void Speak();} }3. 动物，鸟，鸭，唐⽼鸭他们之间都是继承的关系，继承关系⽤空⼼三⾓形+实现来表⽰。

4.“⼤雁”实现了“飞翔”接⼝。

实现接⼝⽤空⼼三⾓形+虚线来表⽰。

（注：下⾯的图中应为空⼼三⾓形）class Bird:Animal class WideGoose:IFly{ {//继承动物类 //实现飞翔接⼝} }5. 企鹅与⽓候有很⼤的关系，企鹅需要“知道”⽓候的变化，需要“了解”⽓候规律。

当⼀个类“知道”另⼀个类时，可以⽤关联(association)关系。

关联关系⽤实线箭头来表⽰。

class Penguin :Bird{private Climate climate;//在企鹅Penguin中，引⽤到⽓候Climate对象}6. “⼤雁”和“雁群”这两个类。

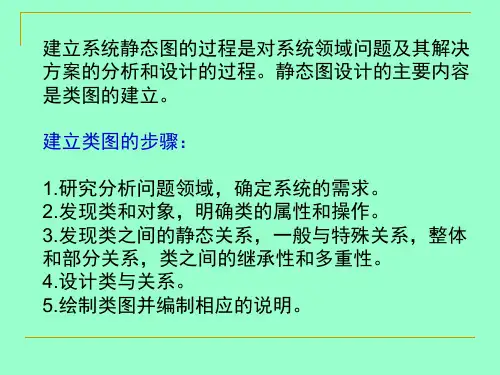

类图设计知识点总结1. 类的属性和方法在类图中，我们可以用矩形框来表示类，其中包含了类的名称、属性和方法。

类的属性是描述该类所拥有的状态信息，通常用于表示对象的特征。

而类的方法则是描述该类所能够执行的操作，通常包括对对象状态的修改或者数据的处理。

类的属性和方法在类图中通常用以下格式表示：- 属性：可见性名称 : 类型- 方法：可见性名称(参数列表) : 返回类型其中，可见性表示属性或方法对外的访问权限，名称表示属性或方法的名称，类型表示属性的数据类型或者方法的返回类型，参数列表表示方法的参数列表。

2. 类之间的关系在类图中，类之间的关系是用于描述不同类之间的联系和交互方式的。

常见的类之间的关系包括：关联、聚合、组合、依赖、继承和实现等。

关联：表示两个类之间有某种联系，通常是一种双向关系。

聚合：表示一个类包含另一个类的实例，但是它们之间的关系不是强依赖关系。

组合：表示一个类包含另一个类的实例，但是它们之间的关系是强依赖关系，即一个类的生命周期依赖于另一个类。

依赖：表示一个类在执行某个操作时依赖于另一个类。

继承：表示一个类是另一个类的子类，具有父类的属性和方法。

实现：表示一个类实现了某个接口，必须实现接口中定义的所有方法。

3. 类图的组成类图通常由类、关联、聚合、组合、依赖、继承、实现等元素组成。

它们之间的关系通过箭头来表示，箭头的方向表示关系的方向。

在类图中，类使用矩形框来表示，属性和方法在类的矩形框内部用适当的格式表示。

关联、聚合和组合等关系使用线条和箭头来表示，箭头的方向表示关系的方向。

而依赖、继承和实现等关系也可以使用箭头来表示，箭头的方向同样表示关系的方向。

总结通过以上的总结，我们可以了解到类图设计的一些重要知识点，包括类的属性和方法、类之间的关系以及类图的组成等方面。

在实际的面向对象编程中，类图设计是非常重要的一部分，它可以帮助我们更好地理解系统的设计和结构，从而更好地进行程序的设计和实现。

UML中类图实例接口：空心圆+直线（唐老鸭类实现了讲人话';依赖：虚线+箭头（动物和空气的关系）；关联：实线+箭头（企鹅需要知道气候才迁移）；聚合：空心四边形+实线+箭头（雁群和大雁的关系）；合成/组合：实心四边形+实线+箭头（鸟和翅膀的关系）；泛化/继承：空心三角形+实线（动物和鸟的继承关系）；实现：空心三角形+虚线（实现大雁飞翔的接口）；UML类图聚合关系解释UML类图:矗群矗群大匯丹形飞行0+下基关联关系接口矩隹表示壇J顶端有加血倚T第一行：接口名称第二厅：接口曲去应老鸭十讲瓯O讲人活接口悔擁糖表示法圓圆妾为接口名称接口方法在实现类中岀规类第一行；粪名称第二行；特性停段或厘性）第三行：操住仿法或行克槌意：若类名称为斜体宇.则此奘为抽象奘111■ ___________________ !1 2含成〔组合：-关累J1. 首先看 动物”矩形框，它代表一个类。

该类图分为三层，第一层显示类的名称，如果 是抽象类就要用斜体显示。

第二层是类的特性，通常就是字段和属性。

第三层是类的操 作，通常是方法和行为。

注意前面的符号， ‘表示public, ‘表示private,表示'protected.2. 飞翔”矩形框表示一个接口图，它与类图的区别主要是顶端有《 in terface 》显示，第一行是接口名称，第二行是接口方法。

接口还有另一种表示方法，俗称棒棒糖表示法， 就是唐老鸭类实现了讲人话”的接口。

in terface IFIyin terface Ila nguage {{void Fly(); void Speak();}}"r知—■ ■号.柜丸翟示法：顶扁有暫1.曰＜0£》1倆扇走皆碎口冇袪第市；按口方稀 绘口方摆狂现莹中出现箱二行：按口方法一诧人玄3. 动物，鸟，鸭，唐老鸭他们之间都是继承的关系，继承关系用空心三角形+实现来表4.大雁”实现了飞翔”接口。

实现接口用空心三角形+虚线来表示。

建模类复习题一、用例图建模1．现有一个产品销售系统，其总体需求如下：(1)系统允许管理员生成存货清单报告。

(2)管理员可以更新存货清单(3)管理员记录正常的销售情况(4)交易可以使用信用卡或支票，系统需要对其进展验证(5)每次交易后都需要更新存货清单。

分析其总体需求，并绘制出其用例图。

2．宾馆客房业务管理提供客房预订、预订变更、客房入住、退房结帐、旅客信息查询几个方面的功能。

订房人可以通过、短信、网络或面对面等方式预订客房。

允许预订人根据自己情况的变化更改预订信息。

旅客入住客房前需要出示证件并登记，并要预交一定的押金。

旅客提交押金后，柜台工作人员将在电脑上登记旅客信息，分配房间，并打印旅客入住单，旅客持入住单到指定客房入住。

旅客离开宾馆前需要退房结账，打印发票。

旅客或宾馆管理人员可以随时查询旅客或客房的入住信息。

建立该问题的用例模型。

3．因业务开展的需求，需要开发一个超市管理系统。

超市管理的根本业务需求是：1〕对超市的所有货品信息进展管理，并能够及时更新货品信息。

2〕供货商管理，提供供货商根本信息管理，供货商的货品管理，并能够及时更新供货商信息。

3〕订货管理，提供订货、取消订货、更新订货、付款、订货状态跟踪、订货信息查询等功能。

4〕销售管理，提供收款、打印收货单、结账、销售信息查询等功能。

试分析以上问题，并通过用例图描述该系统的功能。

4．某学校要开发一个网上选课系统。

该系统提供以下根本功能：1）建立课程：教务人员通过本系统建立课程信息2）课程维护：教务人员修改和删除课程信息3）安排课程：教务人员安排课程，课程的安排信息包括：周学时、授课时间、授课教师、教室等信息4）调整课程：教务人员对已经安排的课程信息进展调整。

5）课程浏览：用户可以浏览和查询课程信息6）学生选课：学生登陆本系统，选择自己要修的课程。

7）选课浏览：学生浏览自己选修的课程。

试分析以上问题，并通过用例图描述该系统的功能。

二、类图建模1．在一个订货系统中，采购员从供货商处订货，双方需要签订订单，一个采购员可以订多个供货商的货品，一个供货商也可以给多个采购员供货。

UML中类图实例之五兆芳芳创作接口：空心圆+直线（唐老鸭类实现了‘讲人话’）；依赖：虚线+箭头（动物和空气的关系）；联系关系：实线+箭头（企鹅需要知道气候才迁移）；聚合：空心四边形+实线+箭头（雁群和大雁的关系）；分解/组合：实心四边形+实线+箭头（鸟和翅膀的关系）；泛化/承继：空心三角形+实线（动物和鸟的承继关系）；实现：空心三角形+虚线（实现大雁翱翔的接口）；UML类图解释UML类图：1. 首先看“动物”矩形框，它代表一个类.该类图分为三层，第一层显示类的名称，如果是抽象类就要用斜体显示.第二层是类的特性，通常就是字段和属性.第三层是类的操纵，通常是办法和行动.注意前面的符号，‘+’暗示public, ‘—’ 暗示private, ‘#’暗示protected.2. “翱翔”矩形框暗示一个接口图，它与类图的区别主要是顶端有《interface》显示，第一行是接口名称，第二行是接口办法.接口还有另一种暗示办法，俗称棒棒糖暗示法，就是唐老鸭类实现了“讲人话”的接口.interface IFly interfaceIlanguage{ {void Fly(); void Speak();} }3. 动物，鸟，鸭，唐老鸭他们之间都是承继的关系，承继关系用空心三角形+实现来暗示.4.“大雁”实现了“翱翔”接口.实现接口用空心三角形+虚线来暗示.（注：下面的图中应为空心三角形）class Bird:Animal class WideGoose:IFly{ {//承继动物类 //实现翱翔接口} }5. 企鹅与气候有很大的关系，企鹅需要“知道”气候的变更，需要“了解”气候纪律.当一个类“知道”另一个类时，可以用联系关系(association)关系.联系关系关系用实线箭头来暗示.class Penguin :Bird{private Climate climate;//在企鹅Penguin中，引用到气候Climate对象}6. “大雁”和“雁群”这两个类.大雁是群居动物，每只大雁都属于一个雁群，一个雁群可以有多只大雁.所以它们之间就满足聚合(Aggregation)关系.聚合暗示一种弱的“拥有”关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分.聚合关系用空心的菱形+ 实线箭头暗示.class WideGooseAggregate{private WideGoose[] arrayWideGoose;//在雁群WideGooseAggregate类中，有大雁数组对象arrayWideGoose}7. “鸟”和“翅膀”这两个类.鸟和翅膀似整体和部分的关系，并且翅膀和鸟的生命周期是相同的，在这里鸟和其翅膀就是分解关系.分解(composition)是一种强的“拥有”关系，体现了严格的部分和整体的关系，部分和整体的生命周期一样.分解关系用实心的的菱形+实线箭头来暗示.另外，分解关系的连线两端还有一个数字“1”和数字“2”，，这被称为基数.标明这一端的类可以有几个实例，很显然，一个鸟应该有两支翅膀.如果一个类可能有无数个实例，则就用“n”来暗示.联系关系关系，聚合关系也可以有基数的.class Bird{private Wing wing;public Bird(){wing=new Wing();//在鸟Bird类中，初始化时，实例化翅膀Wing,它们之间同时生成}}8. “动物”、“氧气”与“水”之间.动物有几大特征，比方有新陈代谢，能繁衍.而动物要有生命，需要氧气，水以及食物等.也就是说动物依赖于氧气和水.它们之间是依赖关系(Dependency),用虚线箭头来暗示.abstractclass Animal{public bolism(Oxygen oxygen,Water water){}}。
