泰禾•北京院子不锈钢焊接水箱技术标准一、工程概况本工程位于孙河北路以南，孙河组团三号路以西。
共计30栋楼，包括洋房1#、2#、4#、5#、10#楼，联排别墅6#～9#、11#～18#楼，合院别墅19#～26#楼，楼王别墅27#～29#楼，公租房3#楼，配套公建30#楼及1#地下车库工程。
除3#、27、28、29#楼地下3层外，其余均为地下2层地下室，地上分别为洋房6层，合院、联排及楼王别墅3层，配套公建2层。
本工程建筑面积为108502.02㎡（其中地上：64776.92㎡，地下：43752.10㎡），基础结构形式为梁板式筏形基础，主体结构形式为钢筋混凝土框架结构。
本工程中不锈钢焊接水箱分布在地下车库给水、中水及人防工程有关设备机房中。
二、标段划分本次设备招标分为一个标段，投标供应商必须对该标段内全部招标内容进行投标，不允许只对该标段的部分内容进行投标。
三、供货日期本次设备招标的供货周期为2014年5月20日分批全部到货。
最终供货日期以甲方与中标单位最终以双方合同约定为准，每拖延工期一天，罚款10000元。
四、设备清单表五、技术要求（一）、总则1、本次招标的材料为泰禾•北京院子项目不锈钢焊接水箱招标，包括水箱及配套部件的采购、安装、调试、验收和售后服务等。
本次招标只设一个标段，投标供应商必须对该标段内全部招标内容进行投标，不允许只对该标段的部分内容进行投标。
2、本技术文件只是对主要材料的一般性原则性规定，并不是详尽的技术要求，投标供应商有责任对设备设计符合技术规格书要求负责。
3、材料及其主要部件的原始产地需明确的标明在投标文件中，并附带原始产地的生产许可证和相关文件。
4、投标供应商应在投标前仔细的阅读技术文件，如发现有疑问、冲突或者技术问题，投标供应商应询问招标方。
5、投标供应商应仔细核对技术文件中每项条款的要求，并对每项条款一一实质性的回复，并填写技术偏差表。
6、投标供应商应对招标文件中涉及的知识产权负责，并保证不伤害招标方的利益。
在法律范围内，所有文字，商标和技术侵权造成的相关费用，由投标供应商负责。
（二）、技术要求1.制造标准：国家建筑标准设计图集12S101组合式不锈钢水箱设计的有关参数及北京院子相关设计图纸2.水箱采用SUS304或更高等级不锈钢板，冲压成型，并应符合国家OCr18Ni19卫生检验标准，不生锈，不长青苔，不漏水、永久保持清洁卫生，安全稳固。
3.组合式不锈钢水箱由三种主要标准模块组合而成，由1000*1000、1000*500、500*500的标准块，根据不同的三维结构设计参数，采用不同厚度的模块，在厂内或现场进行焊接组装，现场采用氩弧焊焊接而成，焊丝选用ER308、TIG316不锈钢焊丝，焊缝表面经酸洗钝化处理，确保焊缝经久耐用不腐蚀。
底盘需采用热浸锌Q235-A碳素钢槽钢。
4.水箱的进水口、出水口、溢流口、排污口、通气孔、人孔及内外爬梯，其尺寸及位置应按规定的图纸或厂家自有标准的要求和尺寸制造。
5. 水箱焊接完毕后各坚固件不得有松动，各连接件不得有漏焊、不得有漏件现象。

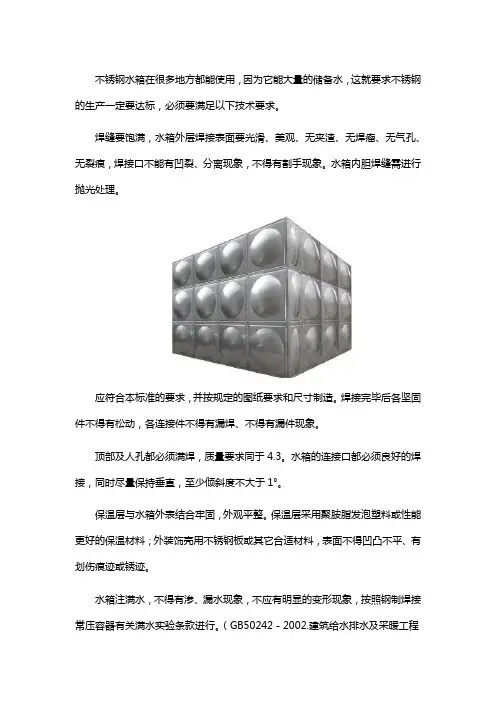

6. 水箱焊缝要饱满，水箱外层焊接表面要光滑、美观、无夹渣、无焊瘤、无气孔、无裂痕，焊接口不能有凹裂、分离现象，不得有割手现象。
水箱内胆焊缝需进行抛光处理。
同时应达到下表所规定的焊接要求.7.水箱的平底板应保持平整，变形度满足下表要求。
尺寸允许公差8.水箱顶部及人孔都必须满焊，质量要求同于第6条。
9.水箱的连接口都必须良好的焊接，同时尽量保持垂直，至少倾斜度不大于1°。
10. 保温层与水箱外表结合牢固，外观平整。
保温层采用聚氨酯发泡塑料或性能更好的保温材料，厚度为50mm；外装饰壳用不锈钢板，外装饰壳不锈钢板材质（SUS201），厚度0.5㎜，表面不得凹凸不平、有划伤痕迹或锈迹，达到第6条外观要求表要求。
对于外形尺寸允许公差应满足下第7条尺寸允许公差表的要求。
11. 水箱注满水，不得有渗、漏水现象，不应有明显的变形现象，按照钢制焊接常压容器有关水实验条款进行。
（GB50242－2002 建筑给水排水及采暖工程施工质量验收规范）12. 水箱竖立时应保持垂直，垂直度应满足第7条尺寸允许公差表的要求。
13. 水箱的实际装水量应不小于公称容积。
14. 水箱所用的不锈钢板应符合GB/T3280的规定。
水箱所用板材必须采用304不锈钢板。
内外板厚度公差小于10%。
水箱所用的碳素钢应符合GB/T 700的规定。
水箱所有铁零部件必须做防腐处理，需用防锈漆做两次防锈处理，暴露在外部分需刷两遍银粉漆。
水箱人孔内外突出部位应翻边处理或做其他防护处理，避免割伤人。
清洗干净后，水箱注满符合GB5749规定的水，静置1h，水箱出口处的水应符合GB5749的要求。
15.水箱补水严禁使用淹没式浮球阀补水。
16.安装说明水箱基础要求砼基础几何尺寸应GB02S101有关规定制定砼基础平面高低差〈5mm，不锈钢水箱基础由生产厂家提供设计图纸，并应经设计院确认。
水箱验收外观检验无锈蚀，无污染，注满水24h，箱体无明显变形，焊缝无渗漏为合格。
水箱的使用、维修和保养配管时，切勿向配管进出水口施加过大的负荷，不要将阀门及大口径管道的重量直接施加到水箱水口，必要时设置管道支撑对焊接管的膨胀、收缩、振动必须装伸缩柔性接头。
水箱入孔盖不要随意打开，防止水质受二次污染，水箱每年定时清洗、消毒1-2次。
水箱的管道开口、人孔、爬梯、玻璃管等相关配件有投标商提供并焊接。
17.投标厂商需具有北京市卫生局卫生许可批件，检验报告、检测报告、拉筋检测。
18.水箱加工需满足北京市关于二次供水的相关规范，满足卫生局相关要求。
19.水箱投标厂商需办理项目水箱的卫生许可证。
（暂定项目需问领导确定）六、供货范围和要求1、中标人的供货范围：不锈钢水箱及配套部件的供货、安装、调试、竣工验收、相关技术培训、技术服务和售后服务的工作。
按工作顺序提供所需的无论其是否被明细列在合同文件中的所有资料，资料必须符合本技术规程的要求。
一些虽由中标人完成的工程但与第三方完成的工程密切相关，仍由中标人提出要求，提供图纸资料或与相关专业协商完成。
2、本次招标报价必须包含材料费、调试费、税金、运输及运输保险费、装卸费、二次搬运费、质保期内维修保护费、备品备件费、特殊工具费、施工配合费、售后服务费、培训费、政策性文件规定及合同包含的所有风险、责任等全部费用。
承包人应列入却未列入其中的其他费用，均视为包含在报价以内，风险由承包人承担。
3、投标报价所包含的费用不仅要包括本招标文件技术条款和图纸设计所标明的，而且还应包括未明确标明的，但全套设备安装完毕后保证正常安全运行所不可缺少的配件和附件的费用。
其中全部设备材料应说明名称、型号、数量、产地、厂商等，投标厂商按要求应列入而未列入的设备材料清单的设备及材料，均认为已包含在设备材料清单中。
4、允许投标人在满足招标文件提出的技术要求的前提下，在投标报价不增加且能扩大使用功能的前提下，可提出合理化建议，做出合理化建议，做出优越性、先进性的详细说明。
5、投标人应选择最成熟的产品和技术参与投标报价，招标方不接受在国内没有成功案例的设备、材料、技术和施工工艺。
七、质量保证体系1、投标人应在履行合同的过程中（从开始供货到最终验收及质保），对所有材料和服务的质量负责。
必须保证所有这些供货和服务的质量符合合同中有关技术、交付、验收和价格所规定的要求。
2、投标人应提供设备的外形尺寸图、接口尺寸、主要部件规格、型号、生产厂家。
3、材料的加工制造由中标厂家直接组织生产，不得外委。
4、出厂检验：招标人派人员到工厂按投标文件及合同进行产品验收。
5、设备安装验收合格后，投入使用24个月中，如出现产品质量问题，由中标人负责免费维修更换，造成事故的由中标人承担事故责任。
7、投标人应对质量保证、售后服务做出必要的承诺。
八、包装和储运要求1、包装与保护投标人应确保所提供的设备在装卸、运输和仓储过程中有足够的包装保护，防止设备受潮、生锈、受到冲击以及其他不可预见的损坏。
本招标材料全包装要坚固可靠。
2、设备的包装材料的包装应为生产商出厂时的原包装。
3、设备的装箱清单材料包装箱内必须附有详细的装箱清单，装箱清单应清楚标明各种零部件和消耗品对应的编号和名称。
九、运输及交货地点、时间1、运输：材料运输至招标人指定的建设工地并负责卸货；2、交货地点：招标人指定的建设工地的施工现场；3、交货时间：招标人根据现场实际施工进度提前七天书面通知中标人分批进货；中标人应配合招标人对招标范围内的材料生产协商规划后做出设备生产进度计划，并负责暂时保管以生产完毕的设备、材料。
十、材料的到货和验收1、到货投标人需在接到招标人书面通知进货单后七天内完成该批次所有设备、材料的供货，具体时间根据工程进度做出具体安排。
材料达到现场后，投标人必须派人员到现场与招标人、监理等根据到货清单组织到货验收，如发现缺少或损坏，投标人应立即补足或更换全新同规格产品，并承担相应费用直至招标人、监理等验收合格为止。
设备到货验收完毕后其相应的保管由投标人自行负责，招标人只提供设备存放场地，不对该批到货的保管负任何责任，如果在设备安装前发生设备、材料丢失或损坏，其相应费用由投标人负担。
设备安装时再由投标人派施工安装人员、招标人、监理组织开箱验收，如发现缺少或损坏，投标人应立即补足或更换全新同规格产品，并承担相应费用直至招标人、监理等验收合格为止。
2、验收材料的验收应按照国家标准、设计图纸、招标文件技术要求及厂家投标技术标准进行验收。
设备、材料经过试运行考核无故障（或者存在的故障和隐患已经处理完毕），所有的技术资料和图纸已提交给招标人并接受，验收视为合格，招标人和投标人签署验收合格证书。
若今后因投标人产品质量或技术问题达不到验收标准，投标人应予以及时处理，问题小的投标人应以更换相关部件，问题大的投标人必须免费及时更换全新设备、材料。
其间发生的任何费用由投标人自行承担，招标人保留向投标人索赔的权利。
投标人在设备到货和验收期间应接受招标人的协调管理，投标人应采取严格的安全措施，承担由于自身原因造成的事故责任及其相关的一切费用。
十一、材料的测试及试运行1、投标人应指派经验丰富的现场工程师在现场负责测试和调试，以检测水箱系统的设计、制造、运行效果等。
并提供所有测试和调试所需的工具、材料、仪器和人员等。
2、程序和表格：投标人须在安装完成前七天内，提交测试和调试方法及记录表格给招标人。
3、测试：部分测试或全部测试需根据现场实际情况在安装期间或安装后完成。
4、试运行：设备试运行应在招标人相关工程师和监理的监督下进行。
十二、设备验收1、产品保护：工程完成后，中标人需负责全部设备的保护和清洁工作，直至设备验收合格及正常运行后为止。
