【CN209620675U】一种新型铝合金建筑模板楼面支撑头【专利】

专利名称：一种建筑施工支撑平台用铝合金模板
专利类型：实用新型专利
发明人：郭剑勇,刘晓奎,叶青茂,杨文锋,叶国滨,梁湘闽申请号：CN201720446180.5
申请日：20170426
公开号：CN206957188U
公开日：
20180202
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑施工支撑平台用铝合金模板，包括铝合金模板主体，所述铝合金模板主体的顶部设有防滑凹槽，所述防滑凹槽的顶面四个角处均焊接有连接柱，所述连接柱的顶部设有螺纹孔，所述铝合金模板主体的底面设有安装槽，所述安装槽的下方焊接有固定板，所述固定板的底部四个角处均通过螺栓固定有支撑柱，相邻所述支撑柱中部通过螺栓固定有第三加强杆，所述支撑柱的侧面从上至下依次铰接有多个连接支杆，所述连接支杆的表面设有多个安装孔，所述铝合金模板主体的一侧面等距离设有多个第一插块，所述铝合金模板主体的另一侧面等距离设有多个第二插块。

本实用新型结构新颖，设计巧妙，结构合理，适合推广。

申请人：清远市科建门窗幕墙装饰有限公司
地址：511500 广东省清远市清城区高新技术产业开发区莲湖高新技术产业园长隆大道61号国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920497993.6(22)申请日 2019.04.14(73)专利权人 山东天衢建筑科技有限公司地址 277500 山东省枣庄市高新区南环路1379号第3幢(72)发明人 倪祖亮　刘圣洋　程正松　(51)Int.Cl.E04G 17/00(2006.01)(54)实用新型名称一种铝合金建筑模板支撑装置(57)摘要本实用新型公开了一种铝合金建筑模板支撑装置，包括支撑杆，所述支撑杆内螺纹连接有第一丝杆，所述第一丝杆上端设有第一连接块，所述第一连接块的一侧滑动连接有转轴，所述转轴的一端固定有第一锁止块，所述第一锁止块上设有齿牙，所述第一锁止块的一侧设有第二锁止块，所述第二锁止块上也设置有齿牙，所述转轴一端固定有安装箱，所述安装箱的一侧固定有第二丝杆，所述第二丝杆在第一连接块内转动，所述安装箱的内部滑动有推板，所述推板的下端与安装箱之间设有弹簧，所述推板的上端通过第二连接块固定支撑板，所述支撑板位于安装箱的上方。

通过上述结构实现支撑板的角度调节，实现对不同角度铝膜板的支撑，提供机动性。

权利要求书1页 说明书3页 附图5页CN 209891726 U 2020.01.03C N 209891726U权　利　要　求　书1/1页CN 209891726 U1.一种铝合金建筑模板支撑装置，包括支撑杆（1），其特征在于：所述支撑杆（1）的上端端部镶嵌有传动螺母（2），所述传动螺母（2）内螺纹传动连接有第一丝杆（3），所述第一丝杆（3）的上端端部固定有安装盘（4），所述安装盘（4）的上端固定有第一连接块（5），所述第一连接块（5）的上端一侧镶嵌有第一导套（6），所述第一导套（6）内滑动连接有转轴（7），所述转轴（7）的一端端部固定有第一锁止块（8），所述第一锁止块（8）上设置有齿牙（9），所述第一锁止块（8）的一侧设置有第二锁止块（10），所述第二锁止块（10）上也设置有齿牙（9），所述第一锁止块（8）和第二锁止块（10）通过齿牙（9）卡接在一起，所述第二锁止块（10）固定在第一连接块（5）的一侧，所述转轴（7）远离第一锁止块（8）的一端端部固定有安装箱（11），所述安装箱（11）远离转轴（7）的一侧固定有第二丝杆（12），所述第二丝杆（12）在第二导套（13）转动，所述第二导套（13）镶嵌在第一连接块（5）内，所述安装箱（11）的内部滑动有推板（14），所述推板（14）的下端与安装箱（11）的内部底端之间设置有弹簧（15），所述推板（14）的上端通过第二连接块（16）固定支撑板（17），所述支撑板（17）位于安装箱（11）的外侧上方。

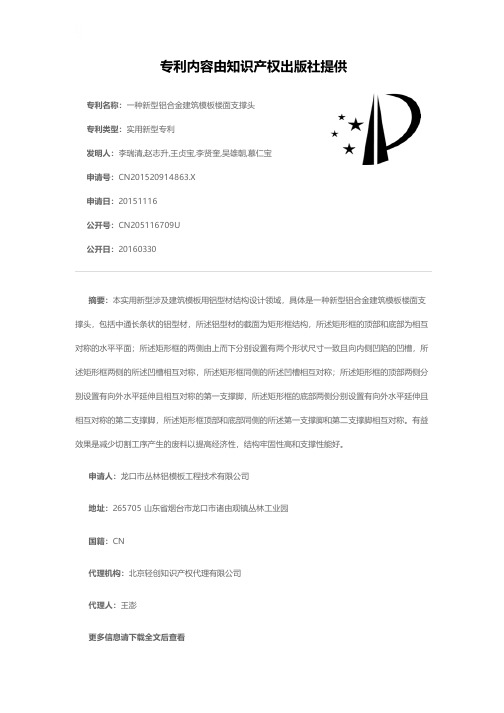

专利名称：一种新型铝合金建筑模板楼面支撑头
专利类型：实用新型专利
发明人：李瑞清,赵志升,王贞宝,李贤奎,吴雄朝,慕仁宝申请号：CN201520914863.X
申请日：20151116
公开号：CN205116709U
公开日：
20160330
专利内容由知识产权出版社提供
摘要：本实用新型涉及建筑模板用铝型材结构设计领域，具体是一种新型铝合金建筑模板楼面支撑头，包括中通长条状的铝型材，所述铝型材的截面为矩形框结构，所述矩形框的顶部和底部为相互对称的水平平面；所述矩形框的两侧由上而下分别设置有两个形状尺寸一致且向内侧凹陷的凹槽，所述矩形框两侧的所述凹槽相互对称，所述矩形框同侧的所述凹槽相互对称；所述矩形框的顶部两侧分别设置有向外水平延伸且相互对称的第一支撑脚，所述矩形框的底部两侧分别设置有向外水平延伸且相互对称的第二支撑脚，所述矩形框顶部和底部同侧的所述第一支撑脚和第二支撑脚相互对称。

有益效果是减少切割工序产生的废料以提高经济性，结构牢固性高和支撑性能好。

申请人：龙口市丛林铝模板工程技术有限公司
地址：265705 山东省烟台市龙口市诸由观镇丛林工业园
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：王澎
更多信息请下载全文后查看。

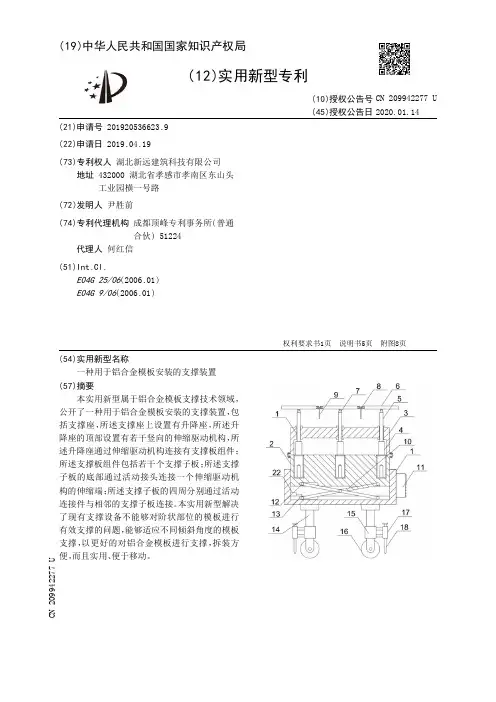

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920536623.9(22)申请日 2019.04.19(73)专利权人 湖北新远建筑科技有限公司地址 432000 湖北省孝感市孝南区东山头工业园横一号路(72)发明人 尹胜前　(74)专利代理机构 成都顶峰专利事务所(普通合伙) 51224代理人 何红信(51)Int.Cl.E04G 25/06(2006.01)E04G 9/06(2006.01)(54)实用新型名称一种用于铝合金模板安装的支撑装置(57)摘要本实用新型属于铝合金模板支撑技术领域，公开了一种用于铝合金模板安装的支撑装置，包括支撑座，所述支撑座上设置有升降座，所述升降座的顶部设置有若干竖向的伸缩驱动机构，所述升降座通过伸缩驱动机构连接有支撑板组件；所述支撑板组件包括若干个支撑子板；所述支撑子板的底部通过活动接头连接一个伸缩驱动机构的伸缩端；所述支撑子板的四周分别通过活动连接件与相邻的支撑子板连接。

本实用新型解决了现有支撑设备不能够对阶状部位的模板进行有效支撑的问题，能够适应不同倾斜角度的模板支撑，以更好的对铝合金模板进行支撑，拆装方便，而且实用、便于移动。

权利要求书1页 说明书5页 附图8页CN 209942277 U 2020.01.14C N 209942277U权　利　要　求　书1/1页CN 209942277 U1.一种用于铝合金模板安装的支撑装置，其特征在于：包括支撑座(1)，所述支撑座(1)上设置有升降座(2)，所述升降座(2)的顶部设置有若干竖向的伸缩驱动机构，所述升降座(2)通过伸缩驱动机构连接有支撑板组件；所述支撑板组件包括若干个支撑子板(6)；所述支撑子板(6)的底部通过活动接头(7)连接一个伸缩驱动机构的伸缩端；所述支撑子板(6)的四周分别通过活动连接件与相邻的支撑子板(6)连接。

2.根据权利要求1所述的一种用于铝合金模板安装的支撑装置，其特征在于：所述活动连接件包括第一固定轴(8)和连接带(9)；所述第一固定轴(8)设置在支撑子板(6)的侧端面，所述连接带(9)的一端连接在第一固定轴(8)上，所述连接带(9)的另一端连接在相邻支撑子板(6)同一侧的第一固定轴(8)上。

专利名称：一种建筑铝模板专利类型：发明专利
发明人：席仕刚,唐华强
申请号：CN201811623327.9申请日：20181228
公开号：CN109853951A
公开日：
20190607
专利内容由知识产权出版社提供
摘要：本发明属于铝模板技术领域，主要涉及一种建筑铝模板，包括铝模板主体和与铝模板主体一体成型的加强筋，所述铝模板主体上活动安装有副板，所述副板上开设有通孔，所述副板包括一体成型的封浆板和限位板，所述封浆板和限位板均为圆柱结构，且限位板的外径尺寸大于封浆板的外径尺寸，所述铝模板主体上开设有与封浆板相匹配安装孔，封浆板位于安装孔内，所述加强筋上开设有与限位板相匹配的限位槽，限位板位于限位槽，用于解决传统取铝模板在设置横向拉杆时，由于预设钢筋结构的干涉导致难以穿入的问题。

申请人：重庆新久融科技有限公司
地址：402660 重庆市潼南区工业园区南区5-5、5-6地块
国籍：CN
代理机构：广州市华学知识产权代理有限公司
代理人：谢建华
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921951144.X(22)申请日 2019.11.13(73)专利权人 济南城建集团有限公司地址 250000 山东省济南市天桥区济洛路汽车厂东路29号专利权人 山东汇通建设集团有限公司　济南市市政工程建设集团有限公司　山东汇友市政园林集团有限公司　山东泉建工程检测有限公司　山东易方达建设项目管理有限公司　济南城建设计研究院有限责任公司(72)发明人 王爱锋　彭琨哲　吴登超　杨宪峰　郭连杰　孙杰　(74)专利代理机构 济南泉城专利商标事务所 37218代理人 张贵宾(51)Int.Cl.E02D 29/045(2006.01) (54)实用新型名称一种新型铝合金模板支撑体系(57)摘要本实用新型属于建筑施工技术领域，特别涉及一种新型铝合金模板支撑体系，包括若干个竖支撑、水平支撑和斜支撑，所述竖支撑包括套管和调节管，套管直径大于调节管，套管的上端部具有外螺纹，外螺纹处螺纹外接螺纹套，套管的上端部设有对称的调节口，所述调节管设有调节孔，一固定管穿过调节口和调节孔；所述相对的侧面龙骨上均对称固定有两个斜支撑，四个斜支撑在同一竖直面内，斜支撑的下端螺杆均被固定在一定位板上。

本实用新型可以快速调节竖向支撑，提高了施工效率，在同一竖直面上设有四个斜支撑，大大增加了支撑体系的稳固性。

权利要求书1页 说明书3页 附图2页CN 210975888 U 2020.07.10C N 210975888U1.一种新型铝合金模板支撑体系，包括若干个竖支撑（1）、水平支撑（2）和斜支撑（3），所述竖支撑（1）上端被固定在上面的龙骨（6）上，下端被固定在地面上；所述水平支撑（2）和斜支撑（3）均包括中间的支撑管（4）以及与支撑管（4）两端螺纹连接的螺杆（5），水平支撑（2）两端的螺杆（5）被固定在侧面的龙骨（6）上，斜支撑（3）上端的螺杆（5）被固定在侧面的龙骨（6）上；其特征在于：所述竖支撑（1）包括套管（7）和调节管（8），套管（7）直径大于调节管（8），套管（7）的上端部具有外螺纹，外螺纹处螺纹外接螺纹套（9），螺纹套（9）外部焊接有把手（10），套管（7）的上端部设有对称的调节口（11），所述调节管（8）上从上至下设有若干对称的调节孔（12），调节孔（12）的直径与调节口（11）的宽度一致，一固定管穿过调节口（11）和调节孔（12）；所述相对的侧面龙骨（6）上均对称固定有两个斜支撑（3），四个斜支撑（3）在同一竖直面内，四个斜支撑（3）的下端螺杆（5）均被固定在一定位板（13）上，定位板（13）通过地脚螺栓固定在地面上；所述水平支撑（2）位于斜支撑（3）下方。

专利名称：一种用于铝合金模板顶板施工的升降平台
专利类型：实用新型专利
发明人：薛情,张红伟,康雷,李子鹏,刘矿,陈飞,刘亚伟,庞明亮申请号：CN201920963554.X
申请日：20190625
公开号：CN210508365U
公开日：
20200512
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于铝合金模板顶板施工的升降平台，包括移动式底座、液压升降装置、模板安装平台、销钉、钢管、钢管卡座。

液压升降装置装在移动式底座上，模板安装平台套在液压升降装置上；在模板安装平台的顶部装设有钢管卡座；钢管卡座装在模板安装平台上，钢管穿过钢管卡座的U型槽，销钉将钢管固定在钢管卡座上。

本实用新型可根据实际需求，进行多台设备同时作业，具有强大的扩展潜力，不但可以用于铝合金模板施工，也可以用于室内装修、维护，临时舞台搭设等多种领域，具有广阔的市场空间。

申请人：北京中铁建建筑科技有限公司,中铁建设集团有限公司
地址：100040 北京市石景山区石景山路20号501室
国籍：CN
代理机构：北京纽乐康知识产权代理事务所(普通合伙)
代理人：唐忠庆
更多信息请下载全文后查看。

专利名称：一种建筑铝合金模板结构专利类型：实用新型专利
发明人：张海霞,张恒,阳武,雷建军申请号：CN202122429712.3
申请日：20211009
公开号：CN216109677U
公开日：
20220322
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种建筑铝合金模板结构，涉及到铝合金模板领域，包括多个铝合金组件，铝合金组件上设有连接块，连接块的一侧上转动安装有主动轴，主动轴的一端固定带动轴，主动轴的另一端滑动安装有联动块，联动块远离带动轴的一端固定安装有转把，本实用新型，通过弧形定位块等结构的设置，在进行房屋建筑时，需要通过将一个个的铝合金模块组件连接在一起，通过转动转把带动主动轴转动，主动轴转动带动带动轴转动，带动轴转动带动卡块转动，卡块转动嗲东弧形定位杆转动，弧形定位杆转动到与定位孔相适配的位置，当弧形定位杆卡住连接块时，将两个铝合金组件固定在一起，从而便于对铝合金组件进行回收。

申请人：湖南省郴州建设集团有限公司
地址：423000 湖南省郴州市北湖区人民西路29号郴建集团
国籍：CN
代理机构：北京众合诚成知识产权代理有限公司
代理人：许富强
更多信息请下载全文后查看。

专利名称：一种楼面支撑铝合金模板专利类型：实用新型专利
发明人：冯糠
申请号：CN202122246241.2
申请日：20210916
公开号：CN215803163U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种楼面支撑铝合金模板，涉及铝合金模板技术领域，包括模板本体和成型腔，所述模板本体的外壁设置有滑槽，且模板本体的外壁位于滑槽的上方开设有放置槽，所述放置槽的内部安装有冷却管，所述模板本体的外侧设置有移动板，且移动板的两侧均延伸至滑槽的内部，所述移动板的顶端安装有动力电机，且移动板的内部安装有红外线测温探头，所述滑槽的内部安装有驱动电机。

本实用新型设置双向丝杆、驱动电机、动力电机、滑块、移动板、冷却管和冷却风扇，有效解决了楼面支撑铝合金模板在自然冷却时效率低下和采用设备冷却时成本大幅增加的技术问题；通过设置红外线测温探头实现对驱动电机和动力电机的自动控制功能。

申请人：信达铝业有限公司
地址：062550 河北省沧州市任丘市雁翎工业园区(南区)
国籍：CN
代理机构：合肥市科融知识产权代理事务所(普通合伙)
代理人：朱文军
更多信息请下载全文后查看。

专利名称：一种铝合金模板
专利类型：实用新型专利
发明人：康雷,李小荣,延航,毕聪亮,付孔亮,李子鹏,杨云飞,陈飞,庞明亮,张建刚
申请号：CN201920154576.1
申请日：20190129
公开号：CN210217143U
公开日：
20200331
专利内容由知识产权出版社提供
摘要：本实用新型公开一种铝合金模板，包括模板主体，其特征在于，所述模板主体的底脚与地面之间可拆卸地设置有弹性的封堵条。

本实用新型的有益效果：采用中空橡胶条封堵，可以实现现场绿色施工，多次周转的目的。

申请人：北京中铁建建筑科技有限公司,中铁建设集团有限公司
地址：100040 北京市石景山区石景山路20号501室
国籍：CN
代理机构：北京纽乐康知识产权代理事务所(普通合伙)
代理人：王珂
更多信息请下载全文后查看。
