第八章第九章第十章施工现场平面和临时水电布置图第一节施工现场状况1.现场施工进度情况目前华南物联网营运中心项目一期工程项目场地已完成“三通一平”，现阶段进行工程桩施工。

现场进度情况照片2.现场周边道路情况本项目位于广州增城市新塘镇经济技术开发区，南靠创业大道、北靠创优路，东邻沙宁公路。

现场设置两个出入口，主入口为1#门，紧邻创业大道，次入口为2#门紧邻创优路（规划路），主要材料进出口为1#门，周围环境空旷，交通便利。

东：雅瑶河支流南：创业大道西：二期仓库用地北：居民区现场大门位置图3.临时排水、供水及临时用电接驳点位置1）场周边已具备临时排水条件市政排污井分布在南侧创业大道南侧创业大道市政雨水井2）现场可提供1个DN200临时给水接驳点和市政消防栓，位于场区南侧创业大道；3）现场可提供两个变压器，位于场区南侧。

1#变压器(315KvA)2#变压器（630KvA）第二节场地总平面布置1.施工平面布置的依据和原则1.1.施工平面布置依据1）业主所发招标文件、招标图纸及答疑资料；2）国家、广东省、广州增城市有关施工规定、规程及安全文明施工标准和规定；3）现场界线、水源、电源位置、周边道路情况及现场勘察结果；4）中建四局CI形象规定；5）总进度计划及资源需用量计划；6）总体施工部署和主要施工方案。

1.2.施工平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工场地，做好总平面布置规划，满足生产、安全文明施工要求；2）现场平面布置科学、功能分区划分合理，符合政府相关规定；3）紧凑有序，在满足施工的条件下，尽量节约施工用地；4）保证场内道路畅通，最大限度地减少二次搬运；5）按专业划分施工场地，避免各专业相互影响；6）依据各阶段施工管理需要，施工平面分阶段布置和管理，办公区、生产区和加工区分开布置；7）符合施工现场卫生及安全技术要求和防火规范；2.各阶段施工平面布置1）道路基层,1、2、5、6#仓及周围平台基础施工阶段平面布置图（附件4-1）2）1#仓一层钢结构，2、5、6#仓及周围平台一层混凝土结构，3、4#仓及周围平台基础施工阶段平面布置图（附件4-2）3）1#仓装修，2、5、6#仓二层钢结构，3、4#仓及周围平台一层混凝土结构施工阶段平面布置图（附件4-3）4）1、2、5、6#仓装修，3、4#仓二层钢结构施工阶段平面布置图（附件4-4）5）装饰装修施工阶段平面布置图（附件4-5）3.临时生活及办公场地平面布置根据我司同类工程经验，通过对工程量、劳动力的合理估算，结合工期，计算出土建、幕墙工程、机电安装、装修工程及其他专业分包等劳动力高峰值人数约1800人。

施工现场平面布置图及临时设施方案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】施工现场平面布置图及临时设施方案根据《施工总平面图》规划生产和办公临时用地，办公区、生活区在现场附近搭设。

1、施工区平面布置泵站、附属用房基础结构施工阶段的平面布置大型材料设备包括钢筋、模板、混凝土、钢管、土方等，主要通过汽车吊车和混凝土泵车完成。

本工程钢筋采用现场加工，钢筋加工场地详见《施工总平面图》。

泵站、附属用房主体结构施工阶断的平面布置大型材料设备包括钢筋、模板、混凝土等，主要通过汽车吊车和混凝土泵车完成，位置见《施工总平面图》。

装饰装修施工阶段的平面布置装修阶段垂直运输主要是装修材料的运输。

本工程装修材料的运输用汽车吊车。

装修阶段在原钢筋堆放场设置装修材料堆放场区。

尽量减少二次搬运，同基础施工阶段砂石、砌体堆放场区利用主体施工阶段辅助生产设施区。

本工程砂浆采用现场搅拌，现场布置相应数量的砂浆搅拌机。

2、现场办公、生活区设施布置现场搭设，详见《施工总平面图》。

3、现场道路布置详见《施工总平面图》。

4、施工现场临时设施情况：详见附表。

5、施工临时用水设计经计算并根据设计规范，结合现场实际情况，施工用水、临时消防给水采用统一供水管道，给水管道采用DN75焊接钢管。

给水干管由已有市政管道引出，位置见《施工总平面图》。

临建区布置消火栓，间距50M。

消火栓采用DN65，枪口φ19，长25M麻质水龙带。

管道材料及连接方式：全部管道采用焊接钢管焊接，局部需经常拆卸的管件采用丝接或法兰连接。

排水系统沿临建区四周设置300×300MM（B×H）排水明沟，将水流汇集至附近积水坑内，积水坑规划30M3，再由集水坑通过离心泵抽到附近道路雨水管到内。

临时用水系统的维护与管理6、施工临时用电设计经计算由现场总电源引出的干线可以满足施工需要。

本工程现场结构施工阶段临时用电，配置若干个二级配电箱，其中部分供应加工区使用，其他二级配电箱分出若干三级配电箱，供应各用电设备用电。

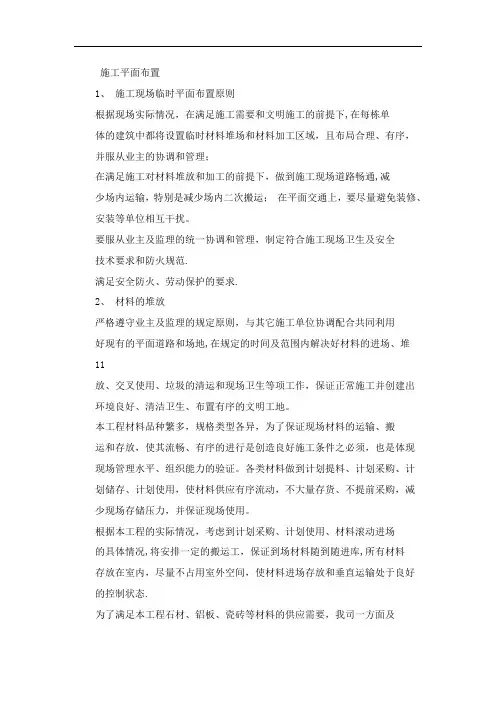

施工平面布置1、施工现场临时平面布置原则根据现场实际情况，在满足施工需要和文明施工的前提下,在每栋单体的建筑中都将设置临时材料堆场和材料加工区域，且布局合理、有序，并服从业主的协调和管理；在满足施工对材料堆放和加工的前提下，做到施工现场道路畅通,减少场内运输，特别是减少场内二次搬运；在平面交通上，要尽量避免装修、安装等单位相互干扰。

要服从业主及监理的统一协调和管理，制定符合施工现场卫生及安全技术要求和防火规范.满足安全防火、劳动保护的要求.2、材料的堆放严格遵守业主及监理的规定原则，与其它施工单位协调配合共同利用好现有的平面道路和场地,在规定的时间及范围内解决好材料的进场、堆11放、交叉使用、垃圾的清运和现场卫生等项工作，保证正常施工并创建出环境良好、清洁卫生、布置有序的文明工地。

本工程材料品种繁多，规格类型各异，为了保证现场材料的运输、搬运和存放，使其流畅、有序的进行是创造良好施工条件之必须，也是体现现场管理水平、组织能力的验证。

各类材料做到计划提料、计划采购、计划储存、计划使用，使材料供应有序流动，不大量存货、不提前采购，减少现场存储压力，并保证现场使用。

根据本工程的实际情况，考虑到计划采购、计划使用、材料滚动进场的具体情况,将安排一定的搬运工，保证到场材料随到随进库,所有材料存放在室内，尽量不占用室外空间，使材料进场存放和垂直运输处于良好的控制状态.为了满足本工程石材、铝板、瓷砖等材料的供应需要，我司一方面及时定货,要求厂家按时送货，另一方面我司在天津市设立材料中转站,将大宗材料临时存放在中转站内，根据现场施工的实际需要随时组织材料转运到现场，这样不但满足了现场材料的需要，还解决了现场材料堆放过多所造成的不便管理、不必要的损坏等问题。

大宗材料进场后及时协调监理，按照我司上报的并批准的现场平面布置图的要求，将材料运至指定区域。

3、临时设施布置根据现场建筑平面布置，结合施工场地现状,对装饰现场平面布置进行安排。

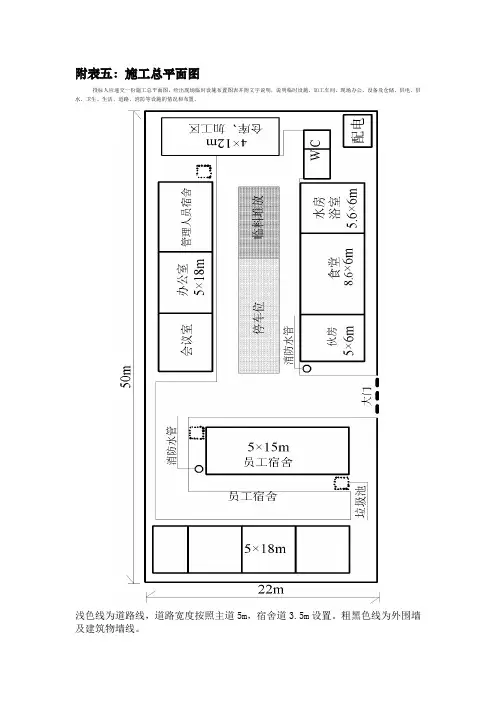

施工总平面、现场临时设施布置一、施工现场平面布置原则1、要满足施工需要，方便施工管理，确保施工质量、安全、进度和环保的要求。

2、在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地的规划，将对交通及周围环境影响程度降至最小、将现有场地的作用发挥到最大化。

3、处理好交通线路与临时道路的关系，保证该地区交通运行通畅，避免拥挤和堵车现象发生。

4、场地布置遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。

二、施工总平面图布置图1、现场临时设施布置情况施工现场各种临时设施分别布置在施工现场内，现场主要设置办公区；大型工具堆放区、加工区；材料堆放区；搅拌站以及水泥库等设施。

3、办公区办公区设置项目经理办公室、项目部办公室等。

4、周转材料堆场5、生活居住区生活区设食堂，内配冰柜、蒸箱、炉灶等设施。

炉灶采用燃气炉灶，满足施工人员用餐。

6、施工主要机具、设备布置方案按总体部署及施工进度的要求，购置和配备必须的施工机械，解决施工中运输加工任务。

7、施工现场临时用电方案根据建设单位提供的电源及水源，于现场一侧设立配电间，按平面布置，将平面与立面施工用电分开布置。

生活区分办公照明和宿舍照明用电，生产区用电分两路，一路为机械用电，一路为现场施工照明。

8、施工现场临时用水方案根据建设单位提供的施工用水，为满足各施工段、生活区的使用，进行了平面分点布置。

配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。

现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。

9、施工现场临时排水方案施工区域排水：本工程各施工阶段的施工排水都统一安排，一次性投资，在每个建筑单体的四周都设置排水沟，在临时施工道路的两侧设置排水明沟及窨井，污水经沉淀后排入下水道。

10、施工现场临时消防方案消防设施的配置和布置的合理与否，是关系到每个施工阶段的防火安全问题，因此必须经过周密合理的考虑。

施工现场临时用电组织设计、编制依据《低压配电设计规》《建筑工程施工现场供电安全规》《通用用电设备配电设计规》《供配电系统设计规》《施工现场临时用电安全技术规》《建筑施工安全检查标准》二、单体建筑施工条件三、设计容和步骤1现场勘探及初步设计：(1) 本工程所在施工现场围施工前无各种埋地管线。

⑵现场采用380V低压供电，设一配电总箱，有计量设备，采用TN-S系统供电。

(3)根据施工现场用电设备布置情况，总箱进线采用导线架空敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。

布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。

⑷按照《JGJ46-2005》规定制定施工组织设计，接地电阻R W4 Q。

2、确定用电负荷：(1)、塔式起重机K x=0.3 ，Cos ©=0.6 ，tg ©=1.33将J c=40%统一换算到J c1 =25%的额定容量P n=48kWP e=n X(J c/Jd)1/2 XP n =1 x(0.4/0.25) 1/2X48=60.72 kWP s=K xX P e=0.3 X60.72=18.21kWQ js=P jsX tg ©=18.21 X1.33=24.29kvar(2) 、建筑施工外用升降机K x=0.3 , Cos ©=0.6 , tg ©=1.33P s=0.3 X30=9kWQ js=P jsX tg ©=9 X1.33=12kvar(3) 、自落式混凝土搅拌机K x=0.6 , Cos ©=0.85 , tg © =0.62P s=0.6 X7.5=4.5kWQ js=P jsX tg ©=4.5 X0.62=2.79kvar⑷、对焊机K x=0.35 ，Cos©=0.7 ，tg ©=1.02将J c=50%统一换算到J c1 =100%的额定容量P n=100kWP e=n X(j c/J c1)1/2 XP n =1 X(0.5/1)1/2 X100=70.71 kW R s=K xX P e=0.35 X70.71=24.75kWQ js=P jsX tg ©=24.75 X1.02=25.25kvar(5) 、钢筋调直机K x=0.65 , Cos©=0.7 , tg ©=1.02P s=0.65 X7.5=4.88kWQ js=P jsX tg ©=4.88 X1.02=4.97kvar(6) 、钢筋弯曲机K x=0.65 , Cos © =0.7 , tg ©=1.02P s=0.65 X3=1.95kWQ js=P jsX tg ©=1.95 x i.02=1.99kvar(7) 、钢筋切断机K x=0.65 , Cos © =0.7 , tg ©=1.02 P s=0.65 X5.5=3.58kWQ js=P jsX tg ©=3.58 X1.02=3.65kvar (8) 、直滚滚丝机K x=0.65 , Cos © =0.6 , tg ©=1.33 P s=0.65 X4=2.6kWQ js=P jsX tg ©=2.6 X1.33=3.47kvar (9) 、木工圆锯K x=0.65 , Cos©=0.6 , tg ©=1.33 P s=0.65 X3=1.95kWQ js=P jsX tg ©=1.95 X1.33=2.6kvar (10) 、木工电刨K x=0.65 , Cos©=0.6 , tg ©=1.33 P s=0.65 X0.7=0.45kWQ js=P jsX tg ©=0.45 X1.33=0.61kvar (11) 真空吸水泵K x=0.75 ，Cos©=0.8 ，tg ©=0.75 P s=0.75 X4=3kWQ js=P jsX tg ©=3 X0.75=2.25kvar (12) 、高扬程水泵K x=0.75 , Cos ©=0.8 , tg ©=0.75 R s=0.75 X20=15kWQ js=P jsX tg ©=15 X0.75=11.25kvar(13) 、插入式振动器K x=0.3 , Cos ©=0.7 , tg ©=1.02P s=0.3 X2.2=0.66kWQ js=P jsX tg ©=0.66 X1.02=0.67kvar(14) 、平板式振动器K x=0.3 , Cos ©=0.7 , tg ©=1.02P s=0.3 X1.1=0.33kWQ js=P jsX tg ©=0.33 X1.02=0.34kvar(15) 、交流电焊机K x=0.5 ，Cos ©=0.4 ，tg ©=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n X Cos©=9 X0.4=3.6kWP e=n X(J c/J c1)1/2 XP n =1 X(0.5/1)1/2X3.6=2.55 kW P s=K xX P e=0.5 X2.55=1.27kWQ js=P jsX tg ©=1.27 X2.29=2.92kvar(16) 、交流电焊机K x=0.5 , Cos ©=0.4 , tg ©=2.29将J c=50%统一换算到J c1 =100%的额定容量P n=S n X Cos ©=38.6 X0.4=15.44kWP e=n x(J c/Jd)1/2 xP n =1 X(0.5/1)1/2X15.44=1O.92 kW R s=K xX P e=0.5 X10.92=5.46kWQ js=P jsX tg ©=5.46 X2.29=12.51kvar(17) 、高压汞灯K x=0.6 , Cos ©=0.7 , tg ©=1.02P s=0.6 X6 X1.仁3.96kWQ js=P jsX tg ©=3.96 X1.02=4.04kvar (18) 、碘钨灯K x=0.3 , Cos ©=0.7 , tg ©=1.02P s=0.3 X5 X1=1.5kWQ js=P jsX tg ©=1.5 X1.02=1.53kvar (19) 、白炽灯K x=0.9 , Cos ©=1 , tg ©=0R s=0.9 X2 X1=1.8kWQ js=P jsX tg ©=1.8 X0=0kvar(20) 、打夯机K x=0.9 , Cos ©=0.9 , tg ©=0.48P s=0.9 X9 X1=8.1kWQ js=P jsX tg ©=8.1 X0.48=3.92kvar (21) 、荧光灯K x=0.75 , Cos © =0.85 , tg © =0.62 P s=0.75 x l.5X l.2=1.35kWQ js=P jsX tg ©=1.35 X0.62=0.84kvar (22) 、碘钨灯K x=0.3 , Cos ©=0.7 , tg ©=1.02P s=0.3 X6 X1=1.8kWQ js=P jsX tg ©=1.8 X1.02=1.84kvar(23) 、碘钨灯K x=0.3 , Cos ©=0.7 , tg ©=1.02P s=0.3 X10X1=3kWQ js=P jsX tg ©=3 X1.02=3.06kvar(24) 、白炽灯K x=1 , Cos ©=1 , tg ©=0P s=1 X2.2 X1=2.2kWQ js=P jsX tg ©=2.2 X0=0kvar(25) 总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率R s=K x X£js=0.95 X(18.21+9+4.5+24.75+4.88+1.95+3.58+2.6+1.95+0.45+3+15+0.66+0.33+1.27+5.46+3.96+1.5+1.8+8.1+1.35+1.8+3+2.2)=115.23kW 总的无功功率Q js=K xXEjs=0.95 X(24.29+12+2.79+25.25+4.97+1.99+3.65+3.47+2.6+0.61+2.25+11.25+0.67+0.34+2.92+12.51+4.04+1.53+0+3.92+0.84+1.84+3.06+0)=120.44kvar总的视在功率S S=(P js2+Q js2)1/2=(115.23 2+120.442) 1/2=166.68kVA总的计算电流计算I js=S js/(1.732 X U e)=166.68心.732 X0.38)=253.25A3、1号干线(1号总配电柜)线路上导线截面及分配箱、开关箱电气设备选择：在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。
