连续流动分析仪分析模块

连续流动分析仪使用步骤和注意事项以下有些章节适用于新用户，老用户也可以做为参考，或者直接略过参看下一章节。

1．开机前检查1.1 检查蠕动泵两侧导轨是否安装正确，泵管卡块是否安装到位。

1.2 检查泵管安装是否正确1.3 检查管路是否连接正确，1.3.1 检查流程进样针泵管化学模块中的混合圈透析膜加热池检测器中的流通池废液管1.3.2 检查管路中的接头（两通、三通、玻璃管间的塑料套管）是否牢靠，不会出现漏液或进气泡现象。

1.3.3 运行时间长后，玻璃管间的塑料套管上会出现有色颗粒沉淀，应及时更换新的套管，否则在测定时会带来较大的噪声。

1.3.4 检查泵管的选择是否正确，新用户最好对照方法的装置图进行检查，如泵管出现老损时请及时更换。

1.3.5 检查空气管路是否连接正确，每次开机前最好将空气阀上的硅胶管左右移动一下，改变硅胶管上受力点的位置，这样可以提高硅胶管的使用寿命。

1.4 滤光片是否正确注：滤光片不用时用原包装袋装好放入干燥器皿中，防止在潮湿空气中光学老化。

1.5 管路中加热池，紫外消解器或蒸馏器是否连接正确（如有）1.6 检查电源线与数据传输线是否连接正确，如有搬动时此项检查尤为重要。

1.7 打开各部件（进样器、蠕动泵、化学模块上的加热池及紫外灯、检测器）电源：1.7.1 蠕动泵主电源开关在右侧下方，上方红色开关控制启动和停止，黑色开关控制正常速度和快速的切换。

1.7.2 打开在线蒸馏装置开关（如果需要），不用时请关闭电源。

1.7.3 化学模块上加热池的温度控制已依据分析方法设定好，使用时直接连接电源即可。

紫外灯电源线在化学模块下方，如果要使用直接连接电源线。

注：温度对显色反应的灵敏度影响很大，忘记打开加热池，可能会带来显色反应的灵敏度下降。

1.8 电源开启后进样器会自检。

启动蠕动泵，将管路放入蒸馏水中，清洗管路，如果有活化试剂的管道，先把它放入活化试剂中，此时可以通过对气泡的观察，了解管路的状态。

AA3 连续流动分‎析仪（流动注射分‎析仪)仪器简介：连续流动化‎学分析技术‎（Conti‎n uous‎-Flow Analy‎s is-CFA）的设计理念‎于1957‎年被提出，并于196‎0年由美国‎T echn‎i con公‎司正式生产‎出世界第一‎台应用此技‎术的仪器，定名为自动‎分析仪（AutoA‎n alyz‎e r），当时型号为‎A utoA‎n alyz‎e r I。

从此，AutoA‎n alyz‎e r作为T‎e chni‎c on的商‎标成为CF‎A的代名词‎。

由于它能将‎大多数复杂‎的化学反应‎固定在一台‎被精密控制‎的仪器上，完全自动地‎，快速准确地‎进行，因此很快成‎为大多数工‎业行业通用‎的标准化学‎分析方法。

它采用连续‎流动的原理‎，用均匀的空‎气泡将样品‎与样品分开‎，标准样品和‎未知样品通‎过同样的处‎理和同样的‎环境，通过对吸光‎度的比较，得出准确的‎结果。

系统由自动‎进样器，蠕动泵，化学分析盒‎，比色计，计算机和打‎印机组成。

1969年‎T echn‎i con推‎出了功能更‎强大，结构更完善‎，操作更方便‎的Auto‎A naly‎z er II,1988年‎德国布朗卢‎比公司收购‎了Tech‎n icon‎，继续致力于‎C FA的研‎究和开发。

1997年‎德国布朗卢‎比公司推出‎的Auto‎A naly‎z er 3已经能进‎行在线消解‎，在线溶剂萃‎取，在线蒸馏，在线过滤，氧化还原，在线离子交‎换，自动稀释，自动进样，WINDO‎W S/NT下全计‎算机自动系‎统控制软件‎，结果自动报‎表打印，多功能化学‎分析盒，高低量程转‎换，不用装电子‎除气泡装置‎等多种改进‎。

目前该仪器‎已广泛应用‎于农业、环保、自来水、烟草、化工等行业‎。

在国内已有‎三百多家用‎户。

典型应用：土壤及提取‎物：硝态氮，亚硝态氮，氨态氮，磷酸盐，硅酸盐，硫化物，硫氰酸盐，硼化物，氯，总氮，游离氰，总磷，钾，钙，镁，钠，锰，尿素，来，赖氨酸，葡萄糖烟草及成品‎：尼古丁，总糖，还原糖，氯，钾，挥发碱，挥发酚，硝酸盐，总凯式氮水及污水：硝酸盐，亚硝酸盐，氨氮，磷酸盐，总氮，总磷，硅酸盐，氯，硫酸盐，苯酚，氰化物，硫化物，阴离子，DOC,COD，硬度，酸度，碱度，铁，镁，铝，氟，尿素食品谷物：维生素B1‎，B2,B3，VC,蛋白，钙，铁，硫，碘化物，安息香酸，山梨酸，谷氨酸，尿酸，果糖，葡萄糖，淀粉，总糖，还原糖，总氮，总磷饮料和啤酒‎：VC,二氧化碳，二氧化硫，总糖，糖精，柠檬酸，安息酸，山梨酸，磷酸，多酚，游离氨基氮‎，总糖，咖啡因，苦味值，双乙酰，淀粉酶等牛奶及制品‎：VA,VC，钠，钾，氯，游离脂肪酸‎酸度，碱性磷酸酶‎，半乳糖，乳糖，硝酸盐，亚硝酸盐，丙酮，丙酮酸盐，尿素，蛋白，碘化物，硫酸盐等肉类及鱼肉‎制品：硝酸盐，亚硝酸盐，磷酸盐，VC，总氮，总钙，总磷，羟吉普；、羟基脯氨酸‎，二甲胺，三甲胺等主要特点：1. 流动分析仪‎行业中历史‎最为悠久，目前市场上‎唯一采用模‎块化设计：自动取样器‎、蠕动泵、化学模块、检测器均相‎互独立，便于仪器操‎作及扩展。

1.将泵管拉紧，并压上泵盖。

2.打开所有电源，所有管道放入蒸馏水中。

如果更换测试指标请注意更换相应波长滤光片。

滤光片： 660nm：氨态氮，全氮，全磷，磷酸盐 550nm：硝态氮
420nm：硼 480nm：氯
3.双击AACE软件（无密码，直接点击ok），在主菜单中单击“图表（charting）”进行联机，如果更换测试指标，请点击“改变（change）”改变测定方法。

联机后会出现各通道运行情况。

（如果没有设立方法，请参考——）
4.激发灯源。

关闭不必要的通道。

在通道中单击右键，单击“设定灯强度（set light power）”，这时通道左下角会出现“set light power in progress”，稍等，会出现灯值“Light power value : V ”。

如果连续测定同一指标不必经常“set light power”，以保护灯源。

当“长期如一个月不使用”、“更换测试指标”“更换滤光片”时需要“set light power”。

5.设定基线。

在各个通道中点击右键，进行“建立基线 set base”，等待基线到达5%，在各个通道中右键，设定“smoothing”值，进行基线平滑，范围为0-40，40为平滑度最大，可根据需要调整。

6.检查试剂吸收。

等待基线平稳后，将各管路放入相应试剂瓶中，等待试剂通过检测器（可将泵速调至快速，但调至正常后需等待一段时间以等待检测器对试剂正常响应），等待试剂平稳后，检查试剂吸收（通道右上方百分数），如果超过10%并且基线不稳定则需要更换试剂。

检查后，进行“建立基线set base”。

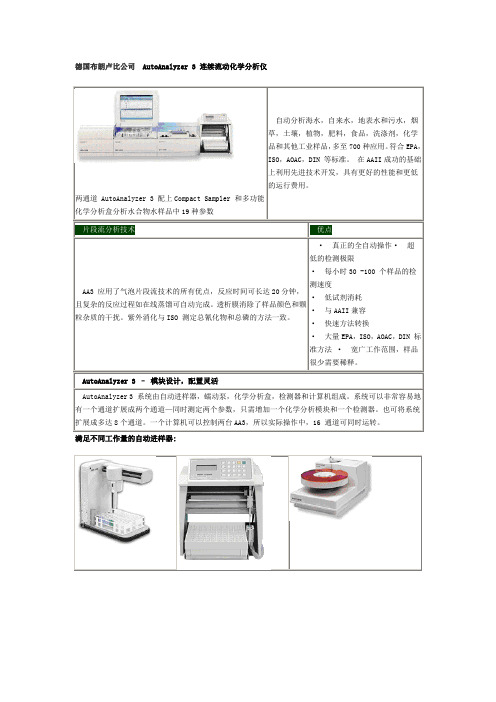

德国布朗卢比公司AutoAnalyzer 3 连续流动化学分析仪两通道 AutoAnalyzer 3 配上Compact Sampler 和多功能化学分析盒分析水合物水样品中19种参数自动分析海水，自来水，地表水和污水，烟草，土壤，植物，肥料，食品，洗涤剂，化学品和其他工业样品，多至700种应用。

符合EPA，ISO，AOAC，DIN 等标准。

在AAII成功的基础上利用先进技术开发，具有更好的性能和更低的运行费用。

片段流分析技术优点AA3 应用了气泡片段流技术的所有优点，反应时间可长达20分钟，且复杂的反应过程如在线蒸馏可自动完成。

透析膜消除了样品颜色和颗粒杂质的干扰。

紫外消化与ISO 测定总氰化物和总磷的方法一致。

·真正的全自动操作·超低的检测极限·每小时30 -100 个样品的检测速度·低试剂消耗·与AAII兼容·快速方法转换·大量EPA，ISO，AOAC，DIN 标准方法·宽广工作范围，样品很少需要稀释。

AutoAnalyzer 3 –模块设计，配置灵活AutoAnalyzer 3 系统由自动进样器，蠕动泵，化学分析盒，检测器和计算机组成。

系统可以非常容易地有一个通道扩展成两个通道—同时测定两个参数，只需增加一个化学分析模块和一个检测器。

也可将系统扩展成多达8个通道。

一个计算机可以控制两台AA3，所以实际操作中，16 通道可同时运转。

满足不同工作量的自动进样器:Compact 自动进样器适合于中等工作量的随机自动进样器·放置100个5毫升的样品杯·PC 遥控或面板手工控制·双针进样可实现50+50Sampler 5 自动进样器适合于小工作量的顺序自动进样器·放置 40个5毫升的样品杯·双针进样实现40+40XY-2 自动进样器高容量随机自动进样器.可选用不同形状，大小的样品架·两个样品架可容纳180 个样品杯或样品管. ·标准试剂有独立的架子，与样品架没有关系Compact 自动进样器和 Sampler 5 自动进样器的供选双针进样功能可实现不同样品或同一样品但样品前处理不同，不同参数的同时检测。

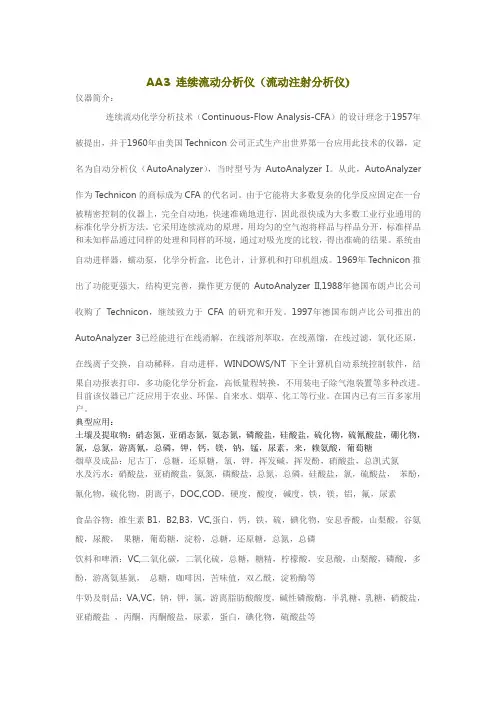

AA3 连续流动分析仪（流动注射分析仪)仪器简介：连续流动化学分析技术（Continuous-Flow Analysis-CFA）的设计理念于1957年被提出，并于1960年由美国Technicon公司正式生产出世界第一台应用此技术的仪器，定名为自动分析仪（AutoAnalyzer），当时型号为AutoAnalyzer I。

从此，AutoAnalyzer 作为Technicon的商标成为CFA的代名词。

由于它能将大多数复杂的化学反应固定在一台被精密控制的仪器上，完全自动地，快速准确地进行，因此很快成为大多数工业行业通用的标准化学分析方法。

它采用连续流动的原理，用均匀的空气泡将样品与样品分开，标准样品和未知样品通过同样的处理和同样的环境，通过对吸光度的比较，得出准确的结果。

系统由自动进样器，蠕动泵，化学分析盒，比色计，计算机和打印机组成。

1969年Technicon推出了功能更强大，结构更完善，操作更方便的AutoAnalyzer II,1988年德国布朗卢比公司收购了Technicon，继续致力于CFA的研究和开发。

1997年德国布朗卢比公司推出的AutoAnalyzer 3已经能进行在线消解，在线溶剂萃取，在线蒸馏，在线过滤，氧化还原，在线离子交换，自动稀释，自动进样，WINDOWS/NT下全计算机自动系统控制软件，结果自动报表打印，多功能化学分析盒，高低量程转换，不用装电子除气泡装置等多种改进。

目前该仪器已广泛应用于农业、环保、自来水、烟草、化工等行业。

在国内已有三百多家用户。

典型应用：土壤及提取物：硝态氮，亚硝态氮，氨态氮，磷酸盐，硅酸盐，硫化物，硫氰酸盐，硼化物，氯，总氮，游离氰，总磷，钾，钙，镁，钠，锰，尿素，来，赖氨酸，葡萄糖烟草及成品：尼古丁，总糖，还原糖，氯，钾，挥发碱，挥发酚，硝酸盐，总凯式氮水及污水：硝酸盐，亚硝酸盐，氨氮，磷酸盐，总氮，总磷，硅酸盐，氯，硫酸盐，苯酚，氰化物，硫化物，阴离子，DOC,COD，硬度，酸度，碱度，铁，镁，铝，氟，尿素食品谷物：维生素B1，B2,B3，VC,蛋白，钙，铁，硫，碘化物，安息香酸，山梨酸，谷氨酸，尿酸，果糖，葡萄糖，淀粉，总糖，还原糖，总氮，总磷饮料和啤酒：VC,二氧化碳，二氧化硫，总糖，糖精，柠檬酸，安息酸，山梨酸，磷酸，多酚，游离氨基氮，总糖，咖啡因，苦味值，双乙酰，淀粉酶等牛奶及制品：VA,VC，钠，钾，氯，游离脂肪酸酸度，碱性磷酸酶，半乳糖，乳糖，硝酸盐，亚硝酸盐，丙酮，丙酮酸盐，尿素，蛋白，碘化物，硫酸盐等肉类及鱼肉制品：硝酸盐，亚硝酸盐，磷酸盐，VC，总氮，总钙，总磷，羟吉普；、羟基脯氨酸，二甲胺，三甲胺等主要特点：1. 流动分析仪行业中历史最为悠久，目前市场上唯一采用模块化设计：自动取样器、蠕动泵、化学模块、检测器均相互独立，便于仪器操作及扩展。

连续流动分析仪AA3使用步骤1．打开所有电源。

检查所有的管道是否安装无误，滤光片是否更换（直链淀粉600、氮660、磷550），加热和紫外消化是否连接等等。

所有管道放入蒸馏水中，将泵速打到快速（fast）。

待水通过仪器后看气泡是否均匀。

2．打开AACE软件，在主菜单中单击“charting”进行联机（联机时泵暂时会停止工作）。

单击change 改变测量指标，点击ok。

联机后，出现通道运行情况的画面，泵继续工作。

3．设置新方法或新的运行文件。

建立新的运行文件，先从“set up”下拉菜单“analysis”中选一个运行，不是第一次运行，按“copy run”,复制新的运行，修改样品数目。

第一次运行，编辑并改变样品数目。

4．关闭不需要的通道（这两个模块没有不需要的通道），在需要使用的通道的中，单击右键，在下拉菜单中调灯强度，单击“set light power”，（左下角会出现“set light power in progress”，稍等，出现灯值“light power value：XX”。

一个月调节一次即可）再单击右键，在下拉菜单中smoothing选择“16”，再单击右键，在下拉菜单中调节基线，单击“set base”，等待基线稳定。

基线平稳后，将泵速调至正常（normal），随后把管道放入对应的试剂瓶中(试剂瓶在测试过程中要满，不能抽空，注意：机器测定速度40个/h。

试剂用量，根据这个计算)。

确定所有试剂已通过流通池，检查试剂吸收。

如果试剂吸收远远超过所给方法的标准（5%），更换相应试剂。

如果基线不平稳，检查管路中的气泡，特别是流通池流出管路中气泡，塑料管中的气泡必须前后都是圆的，如果不是，请检查是否加了表面活性剂，管路是否正确或被污染。

等待通入试剂的基线稳定后，再单击“set base”。

5．设增益。

在主菜单中双击进样器“XY2 sampler”，出现一个新的界面，单击“sample”，样品针开始吸样，保持2分钟，再单击“wash”，使样品针回到清洗处。

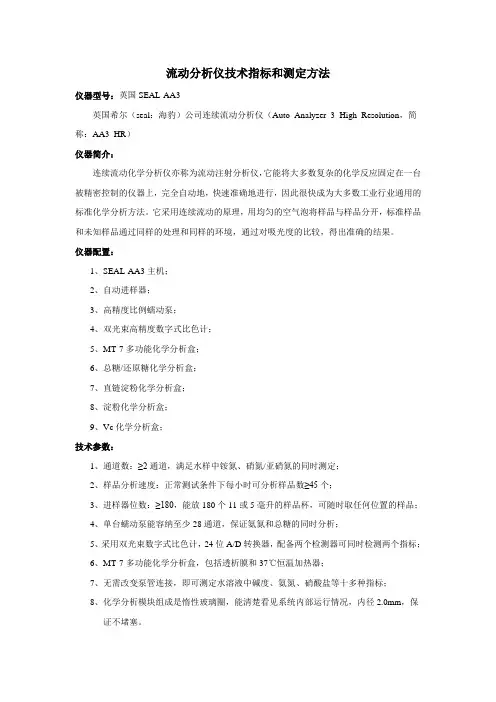

流动分析仪技术指标和测定方法仪器型号：英国SEAL-AA3英国希尔（seal：海豹）公司连续流动分析仪（Auto Analyzer 3 High Resolution，简称：AA3 HR）仪器简介：连续流动化学分析仪亦称为流动注射分析仪，它能将大多数复杂的化学反应固定在一台被精密控制的仪器上，完全自动地，快速准确地进行，因此很快成为大多数工业行业通用的标准化学分析方法。

它采用连续流动的原理，用均匀的空气泡将样品与样品分开，标准样品和未知样品通过同样的处理和同样的环境，通过对吸光度的比较，得出准确的结果。

仪器配置：1、SEAL-AA3主机；2、自动进样器；3、高精度比例蠕动泵；4、双光束高精度数字式比色计；5、MT-7多功能化学分析盒；6、总糖/还原糖化学分析盒；7、直链淀粉化学分析盒；8、淀粉化学分析盒；9、Vc化学分析盒；技术参数：1、通道数：≥2通道，满足水样中铵氮、硝氮/亚硝氮的同时测定；2、样品分析速度：正常测试条件下每小时可分析样品数≥45个；3、进样器位数：≥180，能放180个11或5毫升的样品杯，可随时取任何位置的样品；4、单台蠕动泵能容纳至少28通道，保证氨氮和总糖的同时分析；5、采用双光束数字式比色计，24位A/D转换器，配备两个检测器可同时检测两个指标；6、MT-7多功能化学分析盒，包括透析膜和37℃恒温加热器；7、无需改变泵管连接，即可测定水溶液中碱度、氨氮、硝酸盐等十多种指标；8、化学分析模块组成是惰性玻璃圈，能清楚看见系统内部运行情况，内径2.0mm，保证不堵塞。

应用领域：广泛应用于农业、环保、自来水、烟草、化工等行业，采用气泡间隔流动分析方法（S FA），自动检测分析地表水、农田灌溉水等水样或农产品、土壤等浸提液中N（含总凯氏氮、氨氮、硝氮、亚硝氮），总可溶性磷，氯化物，硫化物，硅酸盐，硼，总糖/还原糖，直链淀粉，淀粉、维生素C等物质的含量。

处理方法：连续流动分析仪（AutoAnalyzer 3 High Resolution，简称AA3 HR）测定烟叶烤后样常规成分前处理方法（国标GB/T5606.1，YC/T160-2002）分别为：烟碱、总糖、还原糖、钾、氯的前处理为：称取0.25g烟样于50mL磨口三角瓶中，精确到0.0001g，加入25mL 5%乙酸溶液，盖上盖子在振荡器上振荡萃取30min；之后用定性滤纸过滤，弃去前几毫升滤液收集后续滤液作分析之用；总氮前处理为：称取0.1g烟样于消化管中，精确到0.0001g，加入氧化汞0.10g、硫酸钾1.00g、浓硫酸5.0mL，将消化管置于消化器上消化，消化器工作参数为：150℃30min、250℃30min、370℃120min，消化后稍冷，加入少量水，冷却至室温，用水定容至刻度，摇匀后即为作分析之用样品液。

Ⅰ、连续流动分析仪一、主要用途：1.1、主要用作生活饮用水，地表水及污水中挥发酚，氰化物，总氰化物，总磷、总氮、可溶性硫化物，硝酸盐，六价铬，亚硝酸盐，氨氮，硅酸盐，阴离子表面活性剂，尿素，总碱度，总硬度，酸度，高锰酸盐指数等项目的检测。

二、技术要求：2.1.挥发酚：检测方法：在线蒸馏4-氨基安替比林分光光度法线性范围（mg/L）0.001-0.2 相关系数>0.999 检出限(mg/L) <0.0003 RSD<1% 。

2.2.氰化物：检测方法：在线蒸馏异烟酸-巴比妥酸法线性范围（mg/L）0.002-0.2 相关系数>0.999 检出限(mg/L) <0.0005 RSD<1% 。

2.3.阴离子表面活性剂：检测方法：在线萃取亚甲蓝光度法线性范围：0.025 -1.0mg/L 相关系数：＞0.999 检出限(mg/L)< 0.010 mg/LRSD＜2%。

2.4.氨氮检测方法：水杨酸光度法线性范围：0.01 -5.0mg/L （最高20.0 mg/L 分段测量）相关系数>0.999 检出限(mg/L) <0.003mg/L RSD<1% 。

三、仪器性能特点：★3.1应用非稳态FIA理论，不使用SFA,CFA等理论，避免在分析过程中注入气泡，保证仪器稳定时间短，检测精度高，仪器易于维护。

3.2通过膜分离的方式实现在线萃取。

3.3先进的脱气管路，在线去除气泡，避免了气泡的干扰；3.4管路为透明的，易于观察管路中流体的状态。

3.5智能仪器监控系统:仪器具备自动状态监控功能，各检测处理单元实时状态可视化显示，同时仪器具备自我诊断功能。

（提供监控系统软件截图、著作权）3.6为了保证进样稳定性，防止在长时间使用过程中漏液等问题的出现，每个通道都配制有耐腐蚀不漏液六通阀。

（提供证明文件）3.7进液系统使用可调压力式蠕动泵，泵速：0-100r/min连续可调。

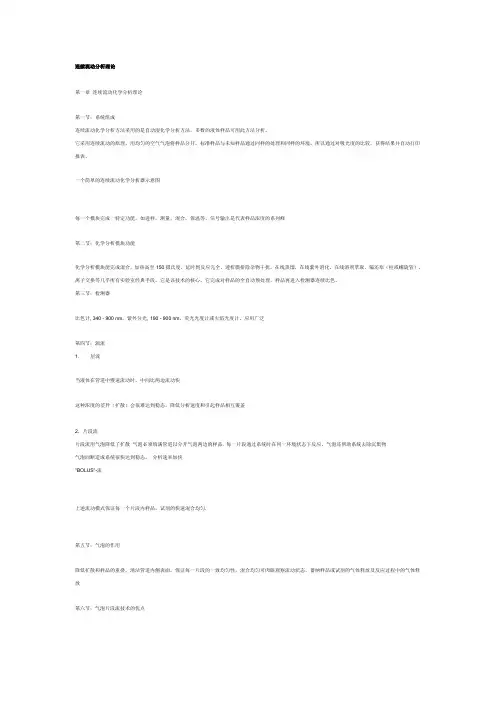

连续流动分析理论第一章连续流动化学分析理论第一节：系统组成连续流动化学分析方法采用的是自动湿化学分析方法，多数的液体样品可用此方法分析。

它采用连续流动的原理，用均匀的空气气泡将样品分开，标准样品与未知样品通过同样的处理和同样的环境，所以通过对吸光度的比较，获得结果并自动打印报表。

一个简单的连续流动化学分析器示意图每一个模块完成一特定功能，如进样，测量，混合，保温等，信号输出是代表样品浓度的系列峰第二节：化学分析模块功能化学分析模块能完成混合，加热高至150摄氏度，延时到反应完全，透析膜排除杂物干扰，在线蒸馏，在线紫外消化，在线溶剂萃取，镉还原（柱或螺旋管），离子交换等几乎所有实验室经典手段。

它是该技术的核心。

它完成对样品的全自动预处理，样品再进入检测器连续比色。

第三节：检测器比色计, 340 - 900 nm，紫外分光, 190 - 900 nm，荧光光度计或火焰光度计。

应用广泛第四节：湍流1. 层流当液体在管道中慢速流动时，中间比两边流动快这种浓度的差异（扩散）会很难达到稳态，降低分析速度和引起样品相互覆盖2，片段流片段流用气泡降低了扩散气泡必须填满管道以分开气泡两边的样品. 每一片段通过系统时在同一环境状态下反应，气泡还帮助系统去除沉集物气泡间断造成系统很快达到稳态，分析速率加快"BOLUS"-流上述流动模式保证每一个片段内样品，试剂的快速混合均匀.第五节：气泡的作用降低扩散和样品的重叠，清洁管道内侧表面，保证每一片段的一致均匀性，混合均匀可肉眼观察流动状态，蓄纳样品或试剂的气体释放及反应过程中的气体释放第六节：气泡片段流技术的优点低流速和低试剂消耗，可延时很长时间使反应完全，极高的重现性，极低的检测极限，反应状态的微小变化，不会影响结果。

很多方法获得EPA, AOAC, DIN，ISO论证第七节：稳态片段流的一个重要特点是测量时反应达到稳态，吸光度不随时间而变化。

当一个样品被吸出2分钟后，通常输出如下图形的信号. 在t1 和t2间浓度是稳定的并且吸光度达到最大值。
