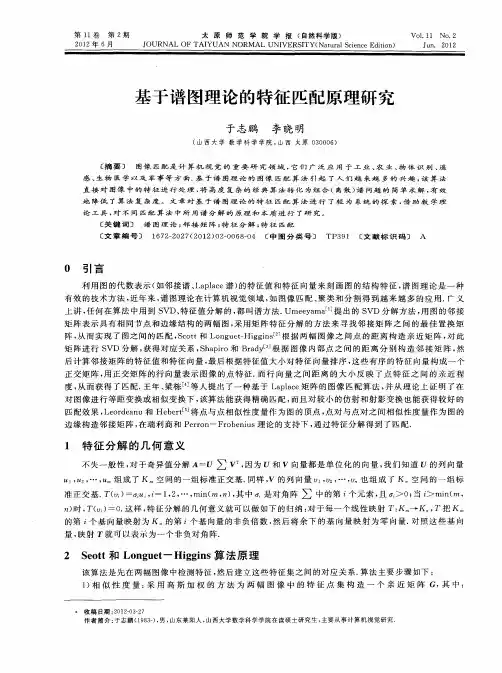

基于谱图理论的特征匹配方法研究
【摘要】：特征匹配是计算机视觉和模式识别中的一个基本问题,是三维重建,图像配准,图像检索,目标识别与分类等很多具体应用中必不可少的重要环节。作为特征匹配中的一类代表性方法,基于谱图理论的匹配方法的基本思想是将特征匹配问题转化图匹配问题,其中特征之间的关系采用矩阵形式来描述,通过分析这些矩阵的谱特性,从而达到特征匹配的目的。基于谱图理论的匹配方法,为复杂变形情况下的特征匹配问题提供了一种较好的解决途径,而且计算简单,有效地克服了图匹配中的组合爆炸问题。本文围绕基于谱图理论的特征匹配方法做了一些相关研究,主要研究内容和研究成果如下：1.对基于谱图理论的特征匹配算法进行了较为系统的探索,在总结以往文献中典型算法的基础上,以数学理论为依据,对典型算法中所用谱方法的原理和本质进行了研究。2.在对文献中两种经典算法分析的基础上,给出了一种新邻接谱图像特征点匹配算法。该方法构造的亲和矩阵不仅考虑了同一幅图像内和不同图像之间特征的几何相似性,另外还加入了特征之间的纹理相似性权重因子。实验结果表明,该方法在图像发生旋转、平移、缩放变换和扭曲的情况下要优于文献中的方法。3.给出了一种边缘相似性加权方法。基本思想是,对辨别能力较强的边缘给予更大的权重系数,而对重复比较多,辨别能力较弱的边缘降低权重系数,这样,亲和矩阵的谱特性能更可靠地反应特征之间的匹配关系。实验结果表明,这种加权方法能有效改善谱匹配方法的性能。【关键词】：谱图理
论特征匹配亲和矩阵计算机视觉模式识别
【学位授予单位】：山西大学
【学位级别】：硕士
【学位授予年份】：2013
【分类号】：TP391.41
【目录】：中文摘要8-9ABSTRACT9-11第一章绪论11-151.1研究背景及选题意义11-121.2国内外研究现状12-131.3图像特征匹配13-141.4本文主要内容及结构安排14-15第二章谱图理论相关知识15-242.1谱图理论15-182.2奇异值分解(SVD)18-212.3特征值分解21-222.4Raleigh’sration理论和Perron-Frobenius理论22-24第三章基于一种新邻接谱的图像特征匹配算法24-423.1算法回顾24-293.1.1Scott和Longuet-Higgins算法24-273.1.2Shapiro和Brady算法27-293.2基于一种新邻接谱的图像特征匹配算法29-313.2.1算法描述29-313.2.2算法原理分析313.3实验结果及分析31-413.4本章小结41-42第四章基于谱方法的特征点对匹配算法研究42-594.1算法回顾42-444.1.1Leordeanu和Hebert算法42-444.2基于谱方法的特征点对匹配算法44-484.2.1算法描述45-474.2.2算法原理分析47-484.3实验结果及分析48-574.4本章小结57-59第五章全文总结59-61参考文献61-65攻读学位期间取得的研究成果65-66致谢66-67个人简况及联
如何解析红外光谱图 一、预备知识 （1）根据分子式计算不饱和度公式： 不饱和度Ω＝n4+1+(n3-n1)/2其中： ：化合价为4价的原子个数（主要是C原子）， n 4 ：化合价为3价的原子个数（主要是N原子）， n 3 n ：化合价为1价的原子个数（主要是H,X原子） 1 （2）分析3300~2800cm-1区域C-H伸缩振动吸收；以3000 cm-1为界：高于3000cm-1为不饱和碳C-H伸缩振动吸收，有可能为烯，炔，芳香化合物；而低于3000cm-1一般为饱和C-H伸缩振动吸收； （3）若在稍高于3000cm-1有吸收,则应在 2250~1450cm-1频区，分析不饱和碳碳键的伸缩振动吸收特征峰，其中炔 2200~2100 cm-1，烯 1680~1640 cm-1 芳环 1600,1580,1500,1450 cm-1若已确定为烯或芳香化合物，则应进一步解析指纹区，即1000~650cm-1的频区，以确定取代基个数和位置（顺、反，邻、间、对）； （4）碳骨架类型确定后,再依据官能团特征吸收，判定化合物的官能团； （5）解析时应注意把描述各官能团的相关峰联系起来，以准确判定官能团的存在,如2820，2720和1750~1700cm-1的三个峰，说明醛基的存在。 二、熟记健值 1.烷烃：C-H伸缩振动（3000-2850cm-1）C-H弯曲振动（1465-1340cm-1） 一般饱和烃C-H伸缩均在3000cm-1以下，接近3000cm-1的频率吸收。 2.烯烃：烯烃C-H伸缩（3100~3010cm-1），C=C伸缩(1675~1640 cm-1)，烯烃C-H 面外弯曲振动（1000~675cm-1）。 3.炔烃：炔烃C-H伸缩振动（3300cm-1附近），三键伸缩振动（2250~2100cm-1）。 4.芳烃：芳环上C-H伸缩振动3100~3000cm-1, C=C 骨架振动1600~1450cm-1, C-H 面外弯曲振动880~680cm-1。 芳烃重要特征：在1600，1580，1500和1450cm-1可能出现强度不等的4个峰。C-H面外弯曲振动吸收880~680cm-1，依苯环上取代基个数和位置不同而发生变化，在芳香化合物红外谱图分析中，常用判别异构体。
红外光谱图解析 一、分析红外谱图 （1）首先依据谱图推出化合物碳架类型，根据分子式计算不饱和度。 公式：不饱和度＝F+1+(T-O)/2 其中： F：化合价为4价的原子个数（主要是C原子）； T：化合价为3价的原子个数（主要是N原子）； O：化合价为1价的原子个数（主要是H原子）。 F、T、O分别是英文4,3 1的首字母，这样记起来就不会忘了 举个例子：例如苯（C6H6），不饱和度＝6+1+（0-6）/2＝4，3个双键加一个环，正好为4个不饱和度。 （2）分析3300~2800cm^-1区域C-H伸缩振动吸收，以3000 cm^-1为界，高于3000cm^-1为不饱和碳C-H伸缩振动吸收，有可能为烯、炔、芳香化合物吗，而低于3000cm^-1一般为饱和C-H伸缩振动吸收。 （3）若在稍高于3000cm^-1有吸收，则应在2250~1450cm^-1频区，分析不饱和碳碳键的伸缩振动吸收特征峰，其中： 炔—2200~2100 cm^-1 烯—1680~1640 cm^-1 芳环—1600、1580、1500、1450 cm^-1 若已确定为烯或芳香化合物，则应进一步解析指纹区，即1000~650cm^-1的频区，以确定取代基个数和位置（顺反，邻、间、对）。 （4）碳骨架类型确定后，再依据其他官能团，如C=O，O-H，C-N 等特征吸收来判定化合物的官能团。 （5）解析时应注意把描述各官能团的相关峰联系起来，以准确判定官能团的存在，如2820、2720和1750~1700cm^-1的三个峰，说明醛基的存在。解析的过程基本就是这样吧，至于制样以及红外谱图软件的使用，一般的有机实验书上都有比较详细的介绍的。 二、记住常见常用的健值 1.烷烃 3000-2850 cm-1C-H伸缩振动 1465-1340 cm-1C-H弯曲振动 一般饱和烃C-H伸缩均在3000 cm-1以下，接近3000 cm-1的频率吸收。 2.烯烃 3100~3010 cm-1烯烃C-H伸缩 1675~1640 cm-1C=C伸缩 烯烃C-H面外弯曲振动（1000~675cm^1）。 3.炔烃 2250~2100 cm-1C≡C伸缩振动 3300 cm-1附近炔烃C-H伸缩振动 4.芳烃 3100~3000 cm-1芳环上C-H伸缩振动 1600~1450 cm-1C=C 骨架振动 880~680 cm-1C-H面外弯曲振动) 芳香化合物重要特征：一般在1600，1580，1500和1450 cm-1可能出现强度不等的4
热分析习题 一、填空（10分，共10题，每题1分）。 1、差热分析是在程序控温条件下，测量样品坩埚与坩埚间的温度差与温 度的关系的方法。（参比） 2、同步热分析技术可以通过一次测试分别同时提供-TG或 -TG两组信号。（DTA-TG ,DSD-TG） 3、差示扫描量热分析是在程序控温条件下，测量输入到物质与参比物的功率差与温度的关 系的方法，其纵坐标单位为。（mw或mw/mg） 4、硅酸盐类样品在进行热分析时，不能选用材质的样品坩埚。（刚玉） 5、差示扫描量热分析根据所用测量方法的不同，可以分类为热流型DSC 与 型DSC。（功率补偿） 6、与差热分析（DTA）的不同，差示扫描量热分析（DSC）既可以用于定性分析，又可以 用于分析。（定量） 7、差热分析（DTA）需要校正，但不需要灵敏度校正。（温度） 8、TG热失重曲线的标注常常需要参照DTG曲线，DTG曲线上一个谷代表一个失重阶段， 而拐点温度显示的是最快的温度。（失重） 9、物质的膨胀系数可以分为线膨胀系数与膨胀系数。（体） 10、热膨胀系数是材料的主要物理性质之一，它是衡量材料的好坏的一个重要指 标。（热稳定性） 二、名词解释 1.热重分析答案：在程序控温条件下，测量物质的质量与温度的关系的方法。 2.差热分析答案：在程序控温条件下，测量物质与参比物的温度差与温度的关系的方法。 3.差示扫描量热分析答案：在程序控温条件下，测量输入到物质与参比物的功率差与温度的关系的方法。 4.热膨胀分析答案：在程序控温条件下，测定试样尺寸变化与温度或时间的关系的方法。 三、简答题 1.DSC与DTA测定原理的不同 答案：DSC是在控制温度变化情况下，以温度（或时间）为横坐标，以样品与参比物间温差为零所需供给的热量为纵坐标所得的扫描曲线。DTA是测量T-T 的关系，而DSC是保持T = 0，测定H-T 的关系。两者最大的差别是DTA只能定性或半定量，而DSC的结果可用于定量分析。DTA在试样发生热效应时，试样的实际温度已不是程序升温时所控制的温度(如
常见高分子红外光谱谱图解析1. 红外光谱的基本原理 1）红外光谱的产生 能量变化 ν νhc h= = E - E = ?E 1 2 ν ν h ?E = 对于线性谐振子 μ κ π ν c 2 1 = 2）偶极矩的变化 3）分子的振动模式 多原子分子振动 伸缩振动对称伸缩 不对称伸缩 变形振动AX2：剪式面外摇摆、面外扭摆、面内摇摆 AX3：对称变形、反对称变形 . 不同类型分子的振动 线型XY2： 对称伸缩不对称伸缩 弯曲
弯曲型XY2： 不对称伸缩对称伸缩面内弯曲（剪式） 面内摇摆面外摇摆卷曲 平面型XY3： 对称伸缩不对称伸缩面内弯曲 面外弯曲 角锥型XY3： 对称弯曲不对称弯曲
面内摇摆 4）聚合物红外光谱的特点 1、组成吸收带 2、构象吸收带 3、立构规整性吸收带 4、构象规整性吸收带 5、结晶吸收带 2 聚合物的红外谱图 1）聚乙烯 各种类型的聚乙烯红外光谱非常相似。在结晶聚乙烯中，720 cm-1的吸收峰常分裂为双峰。要用红外光谱区别不同类型的聚乙烯，需要用较厚的薄膜测绘红外光谱。这些光谱之间的差别反映了聚乙烯结构与线性—CH2—链之间的差别，主要表现在1000-870㎝-1之间的不饱和基团吸收不同，甲基浓度不同以及在800-700㎝-1之间支化吸收带不同。
低压聚乙烯（热压薄膜） 中压聚乙烯（热压薄膜） 高压聚乙烯（热压薄膜）
2.聚丙烯 无规聚丙烯
等规聚丙烯的红外光谱中，在1250-830 cm－1区域出现一系列尖锐的中等强度吸收带（1165、998、895、840 cm－1）。这些吸收与聚合物的化学结构和晶型无关，只与其分子链的螺旋状排列有关。 3.聚异丁烯 CH3 H2 C C n CH3
三种热分析方法综合介绍 热分析是在程序控制温度的条件下，测量物质的物理性质随温度变化关系的一类技术。该技术包括三个方面的内容：其一，物质要承受程序控温的作用，通常指以一定的速率升（降）温。其二，要选定用来测定的一种物理量，它可以是热学的、力学的、声学的、光学的以及电学的和磁学的等。其三，测量物理量随温度的变化关系。 物质在受热过程中要发生各种物理、化学变化，可用各种热分析方法跟踪这种变化。表1中列出根据所测物理性质对热分析方法的分类。其中以差热分析（DTA）和热重分析（TG）的历史最长，使用也最广泛；微分热重分析（DTG）和差示扫描置热法（DSC）近年来也得到较迅速地发展。下面简单介绍DTA、TG和DSC的基本原理和技术。 表1热分析方法的分类 （一）差热分析（DTA） 差热分析是在程序控制温度下，测量物质与参比物之间的温度差与温度关系的一种技术。差热分析曲线是描述样品与参比物之间的温差（ΔT）随温度或时间的变化关系。在DAT试验中，样品温度的变化是由于相变或反应的吸热或放热效应引起的。一般说来，相变、脱氢还原和一些分解反应产生吸热效应；而结晶、氧化和一些分解反应产生放热效应。 图1为差热分析装置示意图，典型的DTA装置由温度程序控制单元、差热放大单元和记录单元组成。将试样S和参比物R一同放在加热电炉中进行程序升温，试样在受热过程中所发生的物理化学变化往往会伴随着焓的改变，从而使它与热惰性的参比物之间形成一定的温度差。差热分析中温差信号很小，一般只有几微伏到几十微伏，因此差热信号经差热放大后在记录单元绘出差热分析曲线。从曲线的位置、形状、大小可得到有关热力学和热动力学方面的信息。
红外谱图分析（一） 基团频率和特征吸收峰 物质的红外光谱，是其分子结构的反映，谱图中的吸收峰，与分子中各基团的振动形式相对应。多原子分子的红外光谱与其结构的关系，一般是通过实验手段得到的。这就是通过比较大量已知化合物的红外光谱，从中总结出各种基团的吸收规律来。实验表明，组成分子的各种基团，如O—H、N—H、C—H、C═C、C≡C、C═O等，都有自己特定的红外吸收区域，分子其它部分对其吸收位置影响较小。通常把这种能代表基团存在、并有较高强度的吸收谱带称为基团频率，其所在的位置一般又称为特征吸收峰。 根据化学键的性质，结合波数与力常数、折合质量之间的关系，可将红外4 000～400 cm-1划分为四个区：4 000~2 500 cm-1 氢键区 2 500~2 000 cm-1 产生吸收基团有O—H、C—H、N—H； 叁键区 2 000~1 500 cm-1 C≡C、C≡N、C═C═C 双键区 1 500~1 000 cm-1 C═C、C═O等 单键区 按吸收的特征，又可划分为官能团区和指纹区。 一、官能团区和指纹区 红外光谱的整个围可分成4 000~1 300 cm-1与1 300~600 cm-1两个区域。 4 000~1 300 cm-1区域的峰是由伸缩振动产生的吸收带。由于基团的特征吸收峰一般位于高频围，并且在 该区域，吸收峰比较稀疏，因此，它是基团鉴定工作最有价值的区域，称为官能团区。 在1 300~600 cm-1区域中，除单键的伸缩振动外，还有因变形振动产生的复杂光谱。当分子结构稍有不同时，该区的吸收就有细微的差异。这种情况就像每个人都有不同的指纹一样，因而称为指纹区。指纹区 对于区别结构类似的化合物很有帮助。 指纹区可分为两个波段 （1）1 300~900 cm-1这一区域包括C—O，C—N，C—F，C—P，C—S，P—O，Si—O等键的伸缩振 动和C═S，S═O，P═O等双键的伸缩振动吸收。
红外谱图解析基本知识 基团频率区 中红外光谱区可分成4000 cm-1 ~1300（1800）cm-1和1800 （1300 ）cm-1 ~ 600 cm-1两个区域。最有分析价值的基团频率在4000 cm-1 ~ 1300 cm-1 之间，这一区域称为基团频率区、官能团区或特征区。区内的峰是由伸缩振动产生的吸收带，比较稀疏，容易辨认，常用于鉴定官能团。 在1800 cm-1 （1300 cm-1 ）~600 cm-1 区域内，除单键的伸缩振动外，还有因变形振动产生的谱带。这种振动基团频率和特征吸收峰与整个分子的结构有关。当分子结构稍有不同时，该区的吸收就有细微的差异，并显示出分子特征。这种情况就像人的指纹一样，因此称为指纹区。指纹区对于指认结构类似的化合物很有帮助，而且可以作为化合物存在某种基团的旁证。 基团频率区可分为三个区域 (1) 4000 ~2500 cm-1 X-H伸缩振动区，X可以是O、N、C或S等原子。 O-H基的伸缩振动出现在3650 ~3200 cm-1 范围内，它可以作为判断有无醇类、酚类和有机酸类的重要依据。 当醇和酚溶于非极性溶剂（如CCl4），浓度于0.01mol. dm-3时，在3650 ~3580 cm-1 处出现游离O-H基的伸缩振动吸收，峰形尖锐，且没有其它吸收峰干扰，易于识别。当试样浓度增加时，羟基化合物产生缔合现象，O-H基的伸缩振动吸收峰向低波数方向位移，在3400 ~3200 cm-1 出现一个宽而强的吸收峰。 胺和酰胺的N-H伸缩振动也出现在3500~3100 cm-1 ，因此，可能会对O-H伸缩振动有干扰。 C-H的伸缩振动可分为饱和和不饱和的两种： 饱和的C-H伸缩振动出现在3000 cm-1以下，约3000~2800 cm-1 ，取代基对它们影响很小。如-CH3 基的伸缩吸收出现在2960 cm-1和2876 cm-1附近；R2CH2基的吸收在2930 cm-1 和2850 cm-1附近；R3CH基的吸收基出现在2890 cm-1 附近，但强度很弱。 不饱和的C-H伸缩振动出现在3000 cm-1以上，以此来判别化合物中是否含有不饱和的C-H键。 苯环的C-H键伸缩振动出现在3030 cm-1附近，它的特征是强度比饱和的C-H浆键稍弱，但谱带比较尖锐。 不饱和的双键=C-H的吸收出现在3010~3040 cm-1范围内，末端= CH2的吸收出现在3085 cm-1附近。 叁键oCH上的C-H伸缩振动出现在更高的区域（3300 cm-1 ）附近。 (2) 2500~1900 cm-1为叁键和累积双键区，主要包括-CoC、-CoN等叁键的伸缩振动，以及-C =C=C、-C=C=O等累积双键的不对称性伸缩振动。 对于炔烃类化合物，可以分成R-CoCH和R￠-C oC-R两种类型： R-CoCH的伸缩振动出现在2100~2140 cm-1附近； R￠-C oC-R出现在2190~2260 cm-1附近； R-C oC-R分子是对称，则为非红外活性。 -C oN 基的伸缩振动在非共轭的情况下出现2240~2260 cm-1附近。当与不饱和键或芳香核共轭时，该峰位移到2220~2230 cm-1附近。若分子中含有C、H、N原子，-C oN基吸收比较强而尖锐。若分子中含有O原子，且O原子离-C oN基越近，-C oN基的吸收越弱，甚至观察不到。
常见仪器分析方法的缩写、谱图和功能说明
A AAS 原子吸收光谱法AES 原子发射光谱法AFS 原子荧光光谱法ASV 阳极溶出伏安法ATR 衰减全反射法AUES 俄歇电子能谱法
CEP 毛细管电泳法 CGC 毛细管气相色谱法 CIMS 化学电离质谱法 CIP 毛细管等速电泳法 CLC 毛细管液相色谱法 CSFC 毛细管超临界流体色谱法CSFE 毛细管超临界流体萃取法CSV 阴极溶出伏安法 CZEP 毛细管区带电泳法 D DDTA 导数差热分析法 DIA 注入量焓测定法 DPASV 差示脉冲阳极溶出伏安法DPCSV 差示脉冲阴极溶出伏安法DPP 差示脉冲极谱法 DPSV 差示脉冲溶出伏安法DPVA 差示脉冲伏安法 DSC 差示扫描量热法 DTA 差热分析法 DTG 差热重量分析法
EAAS 电热或石墨炉原子吸收光谱法ETA 酶免疫测定法 EIMS 电子碰撞质谱法 ELISA 酶标记免疫吸附测定法EMAP 电子显微放射自显影法EMIT 酶发大免疫测定法 EPMA 电子探针X射线微量分析法ESCA 化学分析用电子能谱学法ESP 萃取分光光度法 F FAAS 火焰原子吸收光谱法FABMS 快速原子轰击质谱法FAES 火焰原子发射光谱法FDMS 场解析质谱法 FIA 流动注射分析法 FIMS 场电离质谱法 FNAA 快中心活化分析法 FT-IR 傅里叶变换红外光谱法 FT-NMR 傅里叶变换核磁共振谱法FT-MS 傅里叶变换质谱法
GC 气相色谱法 GC-IR 气相色谱-红外光谱法 GC-MS 气相色谱-质谱法 GD-AAS 辉光放电原子吸收光谱法 GD-AES 辉光放电原子发射光谱法 GD-MS 辉光放电质谱法 GFC 凝胶过滤色谱法 GLC 气相色谱法 GLC-MS 气相色谱-质谱法 H HAAS 氢化物发生原子吸收光谱法 HAES 氢化物发生原子发射光谱法 HPLC 高效液相色谱法 HPTLC 高效薄层色谱法 I IBSCA 离子束光谱化学分析法 IC 离子色谱法 ICP 电感耦合等离子体 ICP-AAS 电感耦合等离子体原子吸收光谱法ICP-AES 电感耦合等离子体原子发射光谱法ICP-MS 电感耦合等离子体质谱法
如何分析红外谱图 （1）首先依据谱图推出化合物碳架类型：根据分子式计算不饱和度，公式：不饱和度(Ω)= 1+F+(T-O)/2 其中，F：化合价为4价的原子个数（主要是C原子）；T：化合价为3价的原子个数（主要是N原子）；O：化合价为1价的原子个数（主要是H原子）。例如：比如苯：C6H6，不饱和度＝6+1+（0-6）/2＝4，3个双键加一个环，正好为4个不饱和度； （2）分析3300~2800 cm-1区域C-H伸缩振动吸收；以3000 cm-1为界：高于3000 cm-1为不饱和碳C-H伸缩振动吸收，有可能为烯，炔，芳香化合物，而低于3000 cm-1一般为饱和C-H伸缩振动吸收； 3）若在稍高于3000 cm-1有吸收，则应在2250~1450 cm-1频区，分析不饱和碳碳键的伸缩振动吸收特征峰，其中： 炔2200~2100 cm-1；烯1680~1640 cm-1；芳环1600, 1580, 1500, 1450 cm-1 若已确定为烯或芳香化合物，则应进一步解析指纹区，即1000~650 cm-1的频区，以确定 取代基个数和位置（顺反，邻、间、对）； （4）碳骨架类型确定后,再依据其他官能团，如C=O, O-H, C-N 等特征吸收来判定化合物的官能团； （5）解析时应注意把描述各官能团的相关峰联系起来，以准确判定官能团的存在,如2820，2720和1750~1700 cm-1的三个峰，说明醛基的存在。 常用健值： a. 烷烃：C-H伸缩振动（3000-2850 cm-1）；C-H弯曲振动（1465-1340 cm-1）；一般饱和烃C-H伸缩均在3000 cm-1以下，接近3000 cm-1的频率吸收； b. 烯烃：烯烃C-H伸缩（3100~3010 cm-1）；C=C伸缩(1675~1640 cm-1)；烯烃C-H面外弯曲振动（1000~675 cm-1）； c. 炔烃：伸缩振动（2250~2100 cm-1）；炔烃C-H伸缩振动（3300 cm-1附近）； d.芳烃：3100~3000 cm-1 芳环上C-H伸缩振动；1600~1450 cm-1 C=C 骨架振动。 2. 推测C4H8O2的结构 解：1）Ω=1-8/2+4=1 2）峰归属 3）可能的结构H C O2CH2CH3 O H3C C O2CH3 O H3CH2C C O CH3 O 1180 1240 1160
常用的热分析方法 l热重法（Thermogravimetry TG） l 差示扫描量热仪(Differential Scanning Calorimetry DSC）l 差热分析（Differential Thermal Analysis DTA） l 热机械分析（Thermomechanical Analysis TMA） l 动态热机械法（Dynamic Mechanical Analysis DMA） 谱图分析的一般方法 《热分析导论》刘振海主编 《分析化学手册》热分析分册 TGA DSC 分析图谱的一般方法——TGA 1. 典型图谱 分析图谱的一般方法——TGA的实测图谱
I、PVC 35.26% II、Nylon 6 25.47% III、碳黑14.69% IV、玻纤24.58% 已知样品的图谱分析 与已知样品各方面特性结合起来分析 如：无机物（黏土、矿物、配合物）、生物大分子、高分子材料、金属材料等热分析谱图都有各自的特征峰。 与测试的仪器、条件和样品结合起来分析 仪器条件样品 应用与举例 TGA DSC/DTA TMA 影响测试图谱结果的因素——测试条件 TGA 升温速率 样品气氛
扫描速率 样品气氛 升温速率对TGA 曲线的影响 气氛对TGA 曲线的影响 PE TGA-7 测试条件： 扫描速率：10C/min 气氛：a. 真空 b. 空气 流量：20ml/min 样品：CaCO3（AR） 过200目筛，3-5mg 扫描速率对DSC/DTA曲线的影响气氛对DSC/DTA曲线的影响 气氛的性质
两个氧化分解峰 曲线b： 一个氧化分解峰， 和一个热裂解峰 影响测试图谱结果的因素——样品方面 TGA/DSC/DTA 样品的用量 样品的粒度与形状 样品的性质 样品用量对TGA/DSC/DTA曲线的影响 样品的粒度与形状对曲线的影响——TGA/DSC/DTA 样品的性质对曲线的影响——TGA/DSC/DTA TGA/ DSC/DTA 热分析曲线的形状随样品的比热、导热性和反应性的不同而不同。即使是同种物质，由于加工条件的不同，其热谱图也可能不同。如PET树脂，经过拉伸过的PET树脂升温结晶峰就会消失。 PET 树脂的DSC 曲线 TGA应用 成分分析 无机物、有机物、药物和高聚物的鉴别与多组分混合物的定量分析。游离水、结合水、结晶水的测定，残余溶剂或单体的测定、添加剂的测定等。 热稳定性的测定 物质的热稳定性、抗氧化性的测定，热分解反应的动力学研究等 居里点的测定 磁性材料居里点的测定 可用TGA测量的变化过程
红外谱图分析方法总结 （1）首先依据谱图推出化合物碳架类型：根据分子式计算不饱和度，公式：不饱和度＝F+1+(T-O)/2其中： F：化合价为4价的原子个数（主要是C原子），T：化合价为3价的原子个数（主要是N原子），O：化合价为1价的原子个数（主要是H原子），例如：比如苯：C6H6，不饱和度＝6+1+（0-6）/2＝4，3个双键加一个环，正好为4个不饱和度；（2）分析3300-2800cm-1区域C-H伸缩振动吸收；以3000cm-1为界:高于3000cm-1为不饱和碳C-H伸缩振动吸收，有可能为烯、炔、芳香化合物,而低于3000cm-1一般为饱和C-H伸缩振动吸收； （3）若在稍高于3000cm-1有吸收,则应在2250-1450cm-1频区，分析不饱和碳碳键的伸缩振动吸收特征峰，其中：炔2200-2100cm-1、烯1680-1640cm-1、芳环1600,1580,1500,1450cm-1。若已确定为烯或芳香化合物，则应进一步解析指纹区，即1000-650cm-1的频区,以确定取代基个数和位置（顺反，邻、间、对）；（4）碳骨架类型确定后,再依据其他官能团,如C=O,O-H,C-N等特征吸收来判定化合物的官能团； （5）解析时应注意把描述各官能团的相关峰联系起来，以准确判定官能团的存在,如2820，2720和1750-1700cm-1的三个峰，说明醛基的存在。 至此，分析基本搞定，剩下的就是背一些常见常用的健值了！ 1.烷烃：C-H伸缩振动（3000-2850cm-1）C-H弯曲振动（1465-1340cm-1）一般饱和烃C-H伸缩均在3000cm-1以下，接近3000cm-1的频率吸收。 2.烯烃：烯烃C-H伸缩（3100-3010cm-1）C=C伸缩(1675-1640cm-1)烯烃C-H面外弯曲振动（1000-675cm1）。 3.炔烃：伸缩振动（2250-2100cm-1）炔烃C-H伸缩振动（3300cm-1附近）。 4.芳烃：3100-3000cm-1芳环上C-H伸缩振动、1600-1450cm-1C=C骨架振动、880-680cm-1C-H面外弯曲振动、芳香化合物重要特征:一般在1600、1580、1500和1450cm-1可能出现强度不等的4个峰。 880-680cm-1,C-H面外弯曲振动吸收,依苯环上取代基个数和位置不同而发生变化,在芳香化合物红外谱图分析中,常常用此频区的吸收判别异构体。 5.醇和酚：主要特征吸收是O-H和C-O的伸缩振动吸收，O-H自由羟基O-H的伸缩振动：3650-3600cm-1,为尖锐的吸收峰，分子间氢键O-H伸缩振动：3500-3200cm-1,为宽的吸收峰；C-O伸缩振动:1300-1000cm-1O-H面外弯曲:769-659cm-1 6.醚:特征吸收:1300-1000cm-1的伸缩振动,脂肪醚:1150-1060cm-1一个强的吸收峰；芳香醚：两个C-O伸缩振动吸收：1270-1230cm-1（为Ar-O伸缩） 1050-1000cm-1（为R-O伸缩） 7.醛和酮:醛的主要特征吸收:1750-1700cm-1（C=O伸缩）2820，2720cm-1（醛基C-H伸缩）；脂肪酮:1715cm-1,强的C=O伸缩振动吸收,如果羰基与烯键或芳环共轭会使吸收频率降低 8.羧酸:羧酸二聚体:3300-2500cm-1宽,强的O-H伸缩吸收1720-1706cm-1，C=O 吸收1320-1210cm-1C-O伸缩，920cm-1成键的O-H键的面外弯曲振动。 9.酯:饱和脂肪族酯(除甲酸酯外)的C=O吸收谱带:1750-1735cm-1区域饱和酯C-C(=O)-O谱带:1210-1163cm-1区域,为强吸收 10.胺：3500-3100cm-1,N-H伸缩振动吸收，1350-1000cm-1,C-N伸缩振动吸收。
红外识谱歌 红外可分远中近，中红特征指纹区，1300来分界，注意横轴划分异。 看图要知红外仪，弄清物态液固气。样品来源制样法，物化性能多联系。 识图先学饱和烃，三千以下看峰形。 2960、2870是甲基，2930、2850亚甲峰。 1470碳氢弯，1380甲基显。 二个甲基同一碳，1380分二半。 面内摇摆720，长链亚甲亦可辨。 烯氢伸展过三千，排除倍频和卤烷。 末端烯烃此峰强，只有一氢不明显。 化合物，又键偏，～1650会出现。 烯氢面外易变形，1000以下有强峰。 910端基氢，再有一氢990。 顺式二氢690，反式移至970；单氢出峰820，干扰顺式难确定。 炔氢伸展三千三，峰强很大峰形尖。三键伸展二千二，炔氢摇摆六百八。 芳烃呼吸很特征，1600～1430。1650～2000，取代方式区分明。 900～650，面外弯曲定芳氢。 五氢吸收有两峰，700和750；四氢只有750，二氢相邻830；间二取代出三峰，700、780，880处孤立氢醇酚羟基易缔合，三千三处有强峰。 C－O伸展吸收大，伯仲叔醇位不同。 1050伯醇显，1100乃是仲，1150叔醇在，1230才是酚。 1110醚链伸，注意排除酯酸醇。 若与π键紧相连，二个吸收要看准，1050对称峰，1250反对称。 苯环若有甲氧基，碳氢伸展2820。 次甲基二氧连苯环，930处有强峰，环氧乙烷有三峰，1260环振动，九百上下反对称，八百左右最特征。 缩醛酮，特殊醚，1110非缩酮。 酸酐也有C－O键，开链环酐有区别，开链强宽一千一，环酐移至1250。 羰基伸展一千七，2720定醛基。 吸电效应波数高，共轭则向低频移。 张力促使振动快，环外双键可类比。 二千五到三千三，羧酸氢键峰形宽，920，钝峰显，羧基可定二聚酸、酸酐千八来偶合，双峰60严相隔，链状酸酐高频强，环状酸酐高频弱。 羧酸盐，偶合生，羰基伸缩出双峰，1600反对称，1400对称峰。 1740酯羰基，何酸可看碳氧展。 1180甲酸酯，1190是丙酸，1220乙酸酯，1250芳香酸。 1600兔耳峰，常为邻苯二甲酸。 氮氢伸展三千四，每氢一峰很分明。 羰基伸展酰胺I，1660有强峰；N－H变形酰胺II，1600分伯仲。 伯胺频高易重叠，仲酰固态1550；碳氮伸展酰胺III，1400强峰显。 胺尖常有干扰见，N－H伸展三千三，叔胺无峰仲胺单，伯胺双峰小而尖。 1600碳氢弯，芳香仲胺千五偏。 八百左右面内摇，确定最好变成盐。
300-MS and 320-MS Quadrupole Mass Spectrometer Hardware Operation Manual
Legal and Regulatory Notices Copyright ? 2010 Bruker All other trademarks are the sole property of their respective owners. All Rights Reserved Reproduction, adaptation, or translation without prior written permission is prohibited, except as allowed under the copyright laws. Warranty The information contained in this document is subject to change without notice. Bruker makes no warranty of any kind with regard to this material, including, but not limited to, the implied warranties of merchantability and fitness for a particular purpose. Bruker is not liable for errors contained herein or for incidental or consequential damages in connection with the furnishing, performance or use of this material. Bruker assumes no responsibility for the use or reliability of its software on equipment that is not furnished by Bruker. Use of Trademarks The names of actual companies and products mentioned herein may be the trademarks of their respective owners.
热分析方法的多种联用 热分析是表征材料的基本方法之一，多年以来一直广泛应用于科研和工业中。近年来在各个领域，都有了长足发展。根据DIN EN ISO 9000 标准，热分析仪器已经成为QA/QC、工业实验室和研究开发中不可缺少的设备。 热分析是测量物质的物理或化学参数对温度的依赖关系的一种分析方法。热分析可应用于成分分析（如无机物、有机物、药物和高聚物的鉴别和分析以及它们的相图研究），稳定性测定（如物质的热稳定性、抗氧化性能的测定等），化学反应的研究（如固-气反应研究、催化性能测定、反应动力学研究、反应热测定、相变和结晶过程研究），材料质量测定（如纯度测定、物质的玻璃化转变和居里点、材料的使用寿命测定）以及环境监测（研究蒸汽压、沸点、易燃性等）。热分析方法的种类是多种多样的，根据国际热分析协会(ICTA)的归纳和分类，目前的热分析方法共分为九类十七种，在这些热分析技术中，热重法、差热分析、差示扫描量热法和热机械分析应用得最为广泛。差热分析、热重分析、差示扫描量热分析、热机械分析可用于研究物质的晶型转变、融化、升华、吸附等物理现象以及脱水、分解、氧化、还原等化学现象。快速提供被研究物质的热稳定性、热分解产物、热变化过程的焓变、各种类型的相变点、玻璃化温度、软化点、比热、纯度、爆破温度和高聚物的表征及结构性能等。 目前，热分析仪器发展的一个趋势是将不同仪器的特长和功能相结合，实现联用分析，扩大分析范围。一般来说，每种热分析技术只能了解物质性质及其变化的某些方面，而一种热分析手段与别的热分析段或其它分析手段联合使用，都会收到互相补充，互相验证的效果，从而获得更全面更可靠的信息。如DTA-TG、DSC-TG、DSC-TG-DTG、DTA-TMA、DTA-TG-TMA等的综合以及TG与气相色谱（GC）、质谱（MS）、红外光谱（IR）等仪器的联用分析，热分析联用种类有很多，下面举几例加以简单说明。 热重分析法(Thermogravimetric Analysis.简称TG)是在程序控制温度下，测量物质质量与温度关系的一种技术。许多物质在加热过程中常伴随质量的变化，这种变化过程有助于研究晶体性质的变化，如熔化、蒸发、升华和吸附等物质的物理现象；也有助于研究物质的脱水、解离、氧化、还原等物质的化学现象。热重分析法通常可分为两大类：静态法和动态法。静态法是等压质量变化的测定，是指一物质的挥发性产物在恒定分压下，物质平衡与温度T的函数关系。以失重为纵坐标，温度T为横坐标作等压质量变化曲线图。等温质量变化的测定是指一物质在恒温下，物质质量变化与时间t的依赖关系，以质量变化为纵坐标，以时间为横坐标，获得等温质量变化曲线图。动态法是在程序升温的情况下，测量物质质量的变化对时间的函数关系。热重法实验得到的曲线称为热重曲线(TG曲线) 如图1曲线a所示。TG曲线以质量作纵坐标，从上向下表示质量减少；以温度(或时间)作横坐标，自左至右表示温度(或时间)增加。
红外图谱分析方法 红外光谱图解析 一、分析红外谱图 (1)首先依据谱图推出化合物碳架类型，根据分子式计算不饱和度。 公式:不饱和度,F+1+(T-O)/2 其中: F:化合价为4价的原子个数(主要是C原子); T:化合价为3价的原子个数(主要是N原子); O:化合价为1价的原子个数(主要是H原子)。 F、T、O分别是英文4,3 1的首字母，这样记起来就不会忘了 举个例子:例如苯(C6H6)，不饱和度,6+1+(0-6)/2,4，3个双键加一个环，正好为4个不饱和度。 (2)分析3300~2800cm^-1区域C-H伸缩振动吸收，以3000 cm^-1为界，高于3000cm^-1为不饱和碳C-H伸缩振动吸收，有可能为烯、炔、芳香化合物吗，而低于3000cm^-1一般为饱和C-H伸缩振动吸收。 (3)若在稍高于3000cm^-1有吸收，则应在2250~1450cm^-1频区，分析不饱和碳碳键的伸缩振动吸收特征峰，其中: 炔— 2200~2100 cm^-1 烯— 1680~1640 cm^-1 芳环— 1600、1580、1500、1450 cm^-1 若已确定为烯或芳香化合物，则应进一步解析指纹区，即1000~650cm^-1的频区，以确定取代基个数和位置(顺反，邻、间、对)。
(4)碳骨架类型确定后，再依据其他官能团，如 C=O，O-H，C-N 等特征吸收来判定化合物的官能团。 (5)解析时应注意把描述各官能团的相关峰联系起来，以准确判定官能团的存在，如2820、2720和1750~1700cm^-1的三个峰，说明醛基的存在。解析的过程基本就是这样吧，至于制样以及红外谱图软件的使用，一般的有机实验书上都有比较详细的介绍的。二、记住常见常用的健值 1.烷烃 -13000-2850 cm C-H伸缩振动 -11465-1340 cm C-H弯曲振动 -1-1一般饱和烃C-H伸缩均在3000 cm 以下，接近3000 cm 的频率吸收。 2.烯烃 -13100~3010 cm 烯烃C-H伸缩 -11675~1640 cm C=C伸缩 烯烃C-H面外弯曲振动(1000~675cm^1)。 3.炔烃 -12250~2100 cm C?C伸缩振动 -13300 cm 附近炔烃C-H伸缩振动 4.芳烃 -13100~3000 cm 芳环上C-H伸缩振动 -11600~1450 cm C=C 骨架振动 -1880~680 cm C-H面外弯曲振动) -1芳香化合物重要特征:一般在1600，1580，1500和1450 cm 可能出现强度不等的4 个峰。
可以按如下步骤来： （1）首先依据谱图推出化合物碳架类型：根据分子式计算不饱和度，公式： 不饱和度＝F+1+(T-O)/2 其中： F：化合价为4价的原子个数（主要是C原子）， T：化合价为3价的原子个数（主要是N原子）， O：化合价为1价的原子个数（主要是H原子）， 例如：比如苯：C6H6，不饱和度＝6+1+（0-6）/2＝4，3个双键 加一个环，正好为4个不饱和度； （2）分析3300~2800cm-1区域C-H伸缩振动吸收；以3000 cm- 1为界：高于3000cm-1为不饱和碳C-H伸缩振动吸收，有可能为烯，炔，芳香化合物，而低于3000cm-1一般为饱和C-H伸缩振动吸收； （3）若在稍高于3000cm-1有吸收,则应在2250~1450cm-1频区，分析不饱和碳碳键的伸缩振动吸收特征峰，其中： 炔 2200~2100 cm-1 烯 1680~1640 cm-1 芳环 1600,1580,1500,1450 cm-1 若已确定为烯或芳香化合物，则应进一步解析指纹区，即 1000~650cm-1的频区，以确定取代基个数和位置（顺反，邻、间、对）； （4）碳骨架类型确定后,再依据其他官能团，如 C=O, O-H, C-N 等特征吸收来判定化合物的官能团；
（5）解析时应注意把描述各官能团的相关峰联系起来，以准确判 定官能团的存在,如2820，2720和1750~1700cm-1的三个峰，说明 醛基的存在。 至此，分析基本搞定，剩下的就是背一些常见常用的健值了！ 1.烷烃：C-H伸缩振动（3000-2850cm-1） C-H弯曲振动（1465-1340cm-1） 一般饱和烃C-H伸缩均在3000cm-1以下，接近3000cm-1的频率吸收。 2.烯烃：烯烃C-H伸缩（3100~3010cm-1） C=C伸缩(1675~1640 cm-1) 烯烃C-H面外弯曲振动（1000~675cm-1）。 3.炔烃：伸缩振动（2250~2100cm-1） 炔烃C-H伸缩振动（3300cm-1附近）。 4.芳烃：3100~3000cm-1 芳环上C-H伸缩振动 1600~1450cm-1 C=C 骨架振动 880~680cm-1 C-H面外弯曲振动 芳香化合物重要特征：一般在1600，1580，1500和1450cm-1可能出现强度不等的4个峰。 880~680cm-1，C-H面外弯曲振动吸收，依苯环上取代基个数和位置不同而发生变化，在芳香化合物红外谱图分析中，常常用此频区的 吸收判别异构体。 5.醇和酚：主要特征吸收是O-H和C-O的伸缩振动吸收， O-H 自由羟基O-H的伸缩振动：3650~3600cm-1,为尖锐的吸收峰，
红外光图谱分析 （1）首先依据谱图推出化合物碳架类型：根据分子式计算不饱和度，公式：不饱和度＝F+1+(T-O)/2其中： F：化合价为4价的原子个数（主要是C原子），T：化合价为3价的原子个数（主要是N原子），O：化合价为1价的原子个数（主要是H原子），例如：比如苯：C6H6，不饱和度＝6+1+（0-6）/2＝4，3个双键加一个环，正好为4个不饱和度；（2）分析3300-2800cm-1区域C-H伸缩振动吸收；以3000cm-1为界:高于3000cm-1为不饱和碳C-H伸缩振动吸收，有可能为烯、炔、芳香化合物,而低于3000cm-1一般为饱和C-H伸缩振动吸收； （3）若在稍高于3000cm-1有吸收,则应在2250-1450cm-1频区，分析不饱和碳碳键的伸缩振动吸收特征峰，其中：炔2200-2100cm-1、烯1680-1640cm-1、芳环1600,1580,1500,1450cm-1。若已确定为烯或芳香化合物，则应进一步解析指纹区，即1000-650cm-1的频区,以确定取代基个数和位置（顺反，邻、间、对）；（4）碳骨架类型确定后,再依据其他官能团,如C=O,O-H,C-N等特征吸收来判定化合物的官能团； （5）解析时应注意把描述各官能团的相关峰联系起来，以准确判定官能团的存在,如2820，2720和1750-1700cm-1的三个峰，说明醛基的存在。 至此，分析基本搞定，剩下的就是背一些常见常用的健值了！ 1.烷烃：C-H伸缩振动（3000-2850cm-1）C-H弯曲振动（1465-1340cm-1）一般饱和烃C-H伸缩均在3000cm-1以下，接近3000cm-1的频率吸收。 2.烯烃：烯烃C-H伸缩（3100-3010cm-1）C=C伸缩(1675-1640cm-1)烯烃C-H面外弯曲振动（1000-675cm1）。 3.炔烃：伸缩振动（2250-2100cm-1）炔烃C-H伸缩振动（3300cm-1附近）。 4.芳烃：3100-3000cm-1芳环上C-H伸缩振动、1600-1450cm-1C=C骨架振动、880-680cm-1C-H面外弯曲振动、芳香化合物重要特征:一般在1600、1580、1500和1450cm-1可能出现强度不等的4个峰。 880-680cm-1,C-H面外弯曲振动吸收,依苯环上取代基个数和位置不同而发生变化,在芳香化合物红外谱图分析中,常常用此频区的吸收判别异构体。
寒假—综合热分析 物质加热后发生化学的或物理的变化时，会表现出吸热、放热等能量的转变，或重量、体积等的变化，不同的物质有不同的组成和结构，加热后有特定的热效应，当物质发生相变化时，就会在特定热效应中反应出来。因此，可以用对物质加热的方法进行相分析。 热重法 材料在加热过程中脱水、氧化、蒸发、升华或燃烧等都会发生重量的变化。 调节和控制加热速度，记录材料重量变化与时间或温度的关系、重量变化的大小，称为热重分析。 热差分析 用二种物质在一定的温度范围内加热，其中一种物质加热后不发生相变化，如果另一种物质加热过程也无相变化，则二种物质之问无热量差;如果其中有一种物质在加热过程中产生相变化，由于吸热或放热，会产生与另一种物质的热量差，即差热。量测产生差热时的温度和差热大小，可以定性或定量分析该物质。加热时无相变化的物质称为参比样 一、脱水 以各种不同状态存在于材料中的水.在加热后失水时要吸收热量，因此不同状态的水的脱除为吸热反应。材料结构不同，水的存在形态不同，则脱水吸热的温度也不同。脱水后，材料失重二脱水温度取决于水在物质中的结合力。 二、分解 加热后，物质由一种化合物变成二种以上的化合物称为分解，破坏了原来的结构，吸收热量成为破坏动能。分解温度和吸收的热量取决于晶格结合的牢固程度。 三、结晶 物质由无定形转变为晶态，即无序→有序，内能减少，放出热量。如果结晶破坏转变为非晶态，则为吸热反应。
硫酸盐对混凝土的侵蚀： 分为化学侵蚀与物理侵蚀。化学侵蚀主要是硫酸盐与水泥水化产物发生化学反应导致混凝土膨胀破坏。物理侵蚀是指硫酸盐结晶对混凝土产生的破坏，这种破坏来自于盐结晶后体积膨胀，其本身未与水泥的水化产物发生化学反应。硅酸盐水泥主要水化产物有水化硅酸钙、水化硅酸钙凝胶、氢氧化钙和水化铝酸钙。 硫酸盐侵蚀是一个复杂的物理化学过程，它是典型的膨胀性腐蚀。以硫酸钠为例，当硫酸根离子的浓度较低时，主要膨胀性产物为钙矾石当硫酸根的浓度很高时，还会生成另一种膨胀产物石膏。其反应如下: 3CaO·Al 2O 3 ·CaSO 4 ·18H 2 O+2CaSO 4 +14H 2 O → 3CaO·Al 2 O 3 ·3CaSO 4 ·32H 2 O(钙矾石) Na 2S0 4 ·10H 2 O+Ca(OH) 2 → CaSO 4 ·2H 2 O+2NaOH+8H 2 O(石膏) Biczok等认为，对硫酸钠侵蚀而言，当硫酸盐浓度比较小时(< 1000mg/L SO 4 2-)侵蚀产物以钙矾石为主，而在高浓度下(> 8000mg/L SO42-)以石膏为主，在1000 —8000mg/L SO 4 2-范围内，石膏和钙矾石都被观察到。 钙矾石(3CaO·Al 2O 3 ·3CaSO 4 ·32H 2 O)在87℃时失去6个结晶水，135℃时失去21~ 22 个结晶水，225℃时失去全部结晶水。石膏(CaSO 4·2H 2 O)在165.6℃转变为CaS04。 (1/2)H 2O，在233 . 7 ℃时转变为无水CaSO 4 ，也有文献报道是123℃和130℃。 因试验原材料、试验条件和仪器型号及参数设置等的不同，不同文献得出的结论也有所差异。 综合目前文献可知 钙钒石主要脱水温度区间是80—130℃ 石膏的主要脱水温度区间是130—150℃ 420-500℃区间的峰对应Ca(OH) 2 的分解 700-850℃区间的峰对应CaCO 3 分解 综合热分析曲线：
