1.笔记本电脑结构：笔记本电脑分为内部结构和外部结构，
外部结构：主要包括显示屏和主机两个部分，主机上又包含了键盘、指点杆、触摸板、电池、光驱、软驱以及各种接口。
2.笔记本电脑的外壳：分为铝镁合金外壳、钛合金外壳、ABS工程塑料外壳、聚碳酸酯外壳和碳纤维外壳。
3.笔记本电脑的接口：可以分为无线接口和有线接口两大类。
有线接口的种类较为丰富，包括USB接口、电源接口、PS/2接口、VGA接口、网卡接口、并口与串口、IEEE 1394接口和PCMCIA接口等。
USB接口
电源接口
PS/2接口VGA接口
网卡接口并口与串口
IEEE 1394
PCMCIA接口
4.笔记本电脑常用的电池主要有镍镉电池、镍氢电池、锂离子电池以及燃料电池。
镍镉电池镍氢电池
锂离子电池
燃料电池
5.笔记本电脑的内部结构：主要包括主板、CPU、芯片组、内存、显卡、声卡、硬盘和光驱等。
记本电脑的芯片组主要有南桥芯片和北桥芯片。
笔记本电脑的芯片组主要有南桥芯片和北桥芯片。
6.笔记本电脑的内存：有SDRAM、DDR内存和DDR2内存三类。
但是占据市场主流地位的还是DDR内存和DDR2内存。
7.笔记本电脑光驱：大致可分为CD-ROM光驱、DVD光驱、COMBO光驱和DVD刻录机等。
8主板上的各种插槽/插座：是连接各种部件的纽带，主要有CPU插槽、内存插槽、PCI 插槽和PCI-Express插槽。
9.笔记本电脑的硬盘接口类型：还可以分为PATA接口、IDE接口和SATA接口。
笔记本的组成及认识一外壳，二液晶屏，三主板，四CPU，五内存，六硬盘，七光驱，八键盘，九触摸板，十适配器和电池。
电子电路基础一电阻，二电容，三二极管，四电感，五三极管，六场效应管，七晶振。

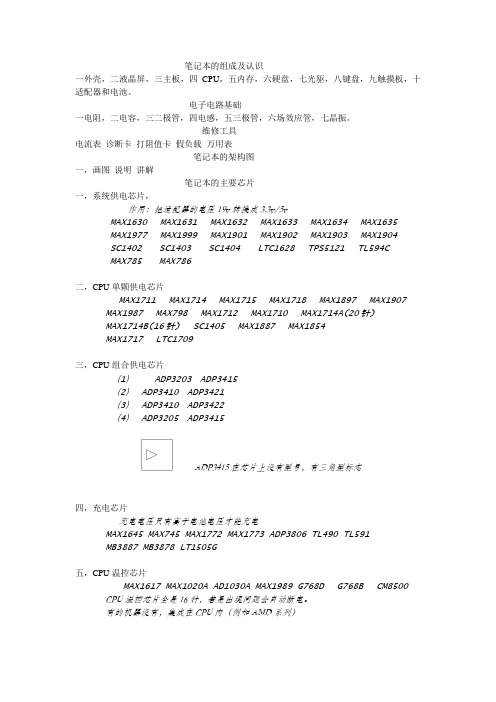

维修工具电流表诊断卡打阻值卡假负载万用表笔记本的架构图一，画图说明讲解笔记本的主要芯片一，系统供电芯片，作用：把适配器的电压19v转换成3.3v/5vMAX1630 MAX1631 MAX1632 MAX1633 MAX1634 MAX1635MAX1977 MAX1999 MAX1901 MAX1902 MAX1903 MAX1904SC1402 SC1403 SC1404 LTC1628 TPS5121 TL594CMAX785 MAX786二，CPU单颗供电芯片MAX1711 MAX1714 MAX1715 MAX1718 MAX1897 MAX1907 MAX1987 MAX798 MAX1712 MAX1710 MAX1714A(20针)MAX1714B(16针) SC1405 MAX1887 MAX1854MAX1717 LTC1709三，CPU组合供电芯片（1）ADP3203 ADP3415（2）ADP3410 ADP3421（3）ADP3410 ADP3422（4）ADP3205 ADP3415ADP3415在芯片上没有型号，有三角型标志四，充电芯片充电电压只有高于电池电压才能充电MAX1645 MAX745 MAX1772 MAX1773 ADP3806 TL490 TL591MB3887 MB3878 LT1505G五，CPU温控芯片MAX1617 MAX1020A AD1030A MAX1989 G768D G768B CM8500 CPU温控芯片全是16针，若是出现问题会自动断电。
有的机器没有，集成在CPU内（例如AMD系列）六，I/O芯片普通封装四面引脚PC97338 PC87391 PC87392 PC87393SMSC 系列BGA封装（集成了键盘芯片，电源管理功能）FDC57N869 FDC37N958 LPC47N277 LPC47N267 4C47N267七，COM串口芯片MAX3243 MAX213 ADM213 HIN213 SP3243 MC1455八，电源管理芯片（开机芯片）TB6250 TB6808(东芝) IBM 联想九，普通键盘芯片M38857 M38867 M38869十，集成开机芯片的键盘芯片H8/3434 H8/3437 H8/2147 H8/2149 H8/2161 H8/2169 PC87570 PC87591 PC87541H8 BIOS 要同样的机器同样的型号才可以更换，芯片内部内置程序十一，显示芯片ATI NVIDIA S3 NEDMAGIC TRIDENT SMI INTEL十二，网卡芯片RTC8100 RTL8139 INTEL DA5262 VT6103L RC82540 3COM有贴片封装和BGA封装十三，网卡隔离芯片LT-8423 LF-H80P H0042 H0019测量方法：由电感组成、三三相通，作用抗干扰十四，PC卡芯片（CardBus）PCIBusR5C552 R5C476 R5C472 R5C554 PCI1520 PC17411SN0304 SN0301十五，PC卡供电芯片TPS2205 TPS2206 TPS2214 PUR211 M2562A十六，声卡芯片ESS1921 STAC9704 4299-JQ 4297-JQ 4239-KQ AD198B AD188B十七，功效芯片ESS19805 AU8810 TPA0202 8552TS 8542TS BA7786 AN12942十八，密码芯片24、93开头的是密码芯片CPU 供电芯片（内核供电）在CPU旁边的电感上可以测到内核电压主讲液晶屏一，分成象系统和背光系统液晶屏的构造：分为成像系统和背光系统成像系统组成：屏幕保护膜→前偏光片→前玻璃片→彩色滤色膜→液晶→后玻璃基板→后偏光片→集成电路板背光系统组成：（1）光导板组件（背光板、反光板、导光板）（2）灯管（3）高压板高压板的作用是把主板提供的低压直流电转换成400－1000伏左右的高压交流电，从而把灯管点亮。
笔记本电脑组成详解笔记本电脑组成详解1、显示屏显示屏是笔记本的关键硬件之一，约占成本的四分之一左右。
显示屏主要分为LCD与LED。
LCD的分类及主要特点LCD是液晶显示屏的全称，主要有TFT、UFB、TFD、STN等几种类型的液晶显示屏。
笔记本液晶屏常用的是TFT，TFT屏幕是薄膜晶体管，是有源矩阵类型液晶显示器，在其背部设置特殊光管，可以主动对屏幕上的各个独立的像素进行控制，这也是所谓的主动矩阵TFT的来历,这样可以大大缩短响应时间，约为80毫秒，有效改善了STN（STN响应时间为200毫秒）闪烁模糊的现象，有效的提高了播放动态画面的能力。
和STN相比，TFT有出色的色彩饱和度,还原能力和更高的对比度,太阳下依然看的非常清楚,但是缺点是比较耗电, 而且成本也较高。
LED的分类及主要特别LED是发光二极管Light Emitting Diode的英文缩写。
LED应用可分为两大类：一是LED单管应用，包括背光源LED，红外线LED等；另外就是LED显示屏。
中国在LED基础材料制造方面与国际还存在着一定的差距，但就LED显示屏而言，中国的设计和生产技术水平基本与国际同步。
LED 显示屏是由发光二极管排列组成的一显示器件。
它采用低电压扫描驱动，具有：耗电少、使用寿命长、成本低、亮度高、故障少、视角大、可视距离远等特点。
LCD与LED的主要区别LED显示器与LCD显示器相比，LED在亮度、功耗、可视角度和刷新速率等方面，都更具优势。
LED与LCD的功耗比大约为1:10，而且更高的刷新速率使得LED在视频方面有更好的性能表现，能提供宽达160°的视角，可以显示各种文字、数字、彩色图像及动画信息，也可以播放电视、录像、 VCD、DVD等彩色视频信号，多幅显示屏还可以进行联网播出。
而且LED显示屏的单个元素反应速度是LCD液晶屏的1000倍，在强光下也可以照看不误，并且适应零下40度的低温。
利用LED技术，可以制造出比LCD更薄、更亮、更清晰的显示器，拥有广泛的应用前景。
第一章笔记本电脑的基础认识学习笔记本电脑的维修，首先要了解维修笔记本电脑所需要具备的各个方面的条件，例如笔记本电脑的整体结构、维修器材、维修资料、理论知识等方面。
在这个章节里面我们将会介绍笔记本电脑的基本结构，主要包括笔记本电脑的外部和内部结构、电路结构等。
通过对本章节的学习能为进一步学习笔记本电脑的维修做好准备。
1.1笔记本电脑的基本结构笔记本电脑与台式机相比较，具有体积小、重量轻而功能强大、携带方便的特点，所以其越来越受用户推崇。
但是笔记本电脑的故障也随即而来，因此学习对笔记本电脑的维修时非常重要的！学习维修笔记本电脑前，首先要了解维修笔记本电脑需要具备的各个方面的条件。
例如笔记本电脑的基本结构方面、维修器件方面、维修资料方面、理论知识方面以及检修仪表等方面。
下面我们就先来了解一下笔记本电脑的基本结构。
如图1-1所示为笔记本电脑的整体结构。
图1-1 笔记本电脑整体结构我们可以将笔记本电脑看做是将台式计算机的液晶显示器、键盘和主机部分集成在了一起。
使得笔记本电脑的整体看起来像一个笔记本，可以随意的展开和闭合，并便于携带。
1.1.1笔记本电脑的外部结构笔记本电脑通常采用翻盖式设计，打开后可以将显示部分与主机部分分开，如图1-2所示为完全打开的笔记本电脑。
图1-2 完全打开的笔记本电脑将笔记本电脑打开后，我们可以看到笔记本电脑的显示屏、键盘、触摸板、状态指示灯、电源开关等部件。
目前为了便于笔记本电脑零部件的更换以及功能的扩展，有些笔记本电脑在其底部还配置有可以拆卸的护盖，如内存护盖、CPU及散热装置护盖、硬盘护盖、无线网卡护盖，如图1-3所示。
将护盖打开后，我们可以看到相应的部件。
图1-3 笔记本电脑底部结构另外在笔记本的外侧还设有功能不同的I/O和USB接口，用于连接不同的外围设备如图1-4所示。
还有些笔记本还带有红外接口、蓝牙接口和指纹安全锁等结构。
图1-4笔记本电脑的外侧结构上面主要讲的是笔记本的外部结构，其实笔记本电脑的外部结构还包括笔记本电脑的外壳、“鼠标”、键盘等。
