笔记本电池结构设计基本原则

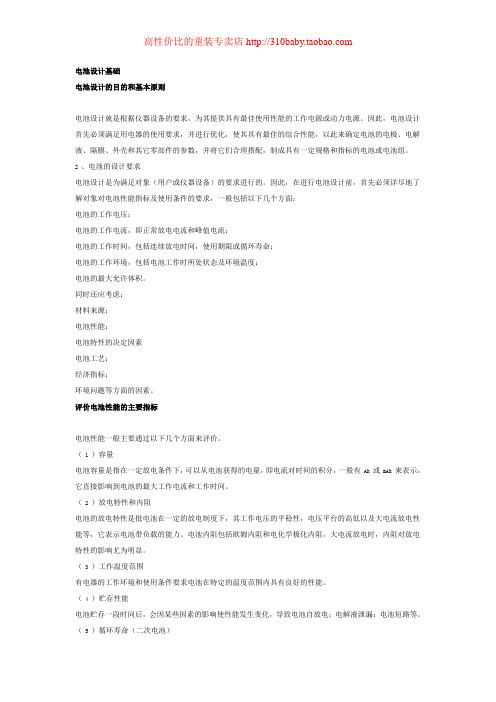

电池设计基础电池设计的目的和基本原则电池设计就是根据仪器设备的要求，为其提供具有最佳使用性能的工作电源或动力电源。

因此，电池设计首先必须满足用电器的使用要求，并进行优化，使其具有最佳的综合性能，以此来确定电池的电极、电解液、隔膜、外壳和其它零部件的参数，并将它们合理搭配，制成具有一定规格和指标的电池或电池组。

2 、电池的设计要求电池设计是为满足对象（用户或仪器设备）的要求进行的。

因此，在进行电池设计前，首先必须详尽地了解对象对电池性能指标及使用条件的要求，一般包括以下几个方面：电池的工作电压；电池的工作电流，即正常放电电流和峰值电流；电池的工作时间，包括连续放电时间，使用期限或循环寿命；电池的工作环境，包括电池工作时所处状态及环境温度；电池的最大允许体积。

同时还应考虑：材料来源；电池性能；电池特性的决定因素电池工艺；经济指标；环境问题等方面的因素。

评价电池性能的主要指标电池性能一般主要通过以下几个方面来评价。

（ 1 ）容量电池容量是指在一定放电条件下，可以从电池获得的电量，即电流对时间的积分，一般有 Ah 或 mAh 来表示，它直接影响到电池的最大工作电流和工作时间。

（ 2 ）放电特性和内阻电池的放电特性是批电池在一定的放电制度下，其工作电压的平稳性，电压平台的高低以及大电流放电性能等，它表示电池带负载的能力。

电池内阻包括欧姆内阻和电化学极化内阻，大电流放电时，内阻对放电特性的影响尤为明显。

（ 3 ）工作温度范围有电器的工作环境和使用条件要求电池在特定的温度范围内具有良好的性能。

（ 4 ）贮存性能电池贮存一段时间后，会因某些因素的影响使性能发生变化，导致电池自放电；电解液泄漏；电池短路等。

（ 5 ）循环寿命（二次电池）循环寿命是指二次电池按照一定的制度进行充放电，其性能减到某一程度（例如，容量初始值的 60% ）时的循环次数。

（ 6 ）内压和耐过充性能（二次电池）对于 Ni-Cd,MH-Ni 等密封型二次电池，大电流充电过程中电池内部压力能否达到平衡，平衡压力的高低，电池耐大电流过充性能等都是衡量电池性能优劣的重要指标，如果电池内部压力达不到平衡或平衡压力过高，就会使电池限压装置（如防爆球）开启而引起电池泄气或漏液，从而很快导致电池失效。

电池模组结构设计方案介绍电池模组结构设计是指对电池进行模组化设计，以增加其安全性、可靠性和成本效益。

电池模组结构设计需要考虑电池的机械和电气特性，以及与外部环境的适应性。

本文将介绍电池模组结构设计的一般原则、常见的结构设计方案以及其优缺点。

一、电池模组结构设计的一般原则1.安全性：电池模组结构设计应尽可能地增强电池的安全性。

采用阻燃、防爆等材料和措施，以防止电池在异常情况下发生燃烧或爆炸。

2.散热性：电池在工作过程中会产生热量，过高的温度会降低电池的寿命和性能。

因此，电池模组结构设计应考虑散热的问题，采用散热器或散热片等散热措施，以提高电池的散热性能。

3.可靠性：电池模组结构设计应确保电池的可靠性。

选择合适的连接方式和设计可靠的绝缘罩、密封件等，以减少电池模组在运行过程中出现电路断开、漏液等问题的可能性。

4.维修性：电池模组结构设计应方便维修和更换。

采用模块化设计，可以降低维修和更换的难度和成本。

5.成本效益：电池模组结构设计应考虑成本效益。

选择合适的材料和生产工艺，降低制造成本，提高电池模组的经济性和竞争力。

二、电池模组结构设计方案1.堆叠式结构：堆叠式结构是一种常见的电池模组结构设计方案。

它将多个电池单体堆叠在一起，通过连接片和焊点连接，形成电池模组。

堆叠式结构简单紧凑，易于制造和维修，适用于功率需求较高的应用，但其散热性能较差，因为堆叠式结构限制了散热片的表面积。

2.平行板式结构：平行板式结构是另一种常见的电池模组结构设计方案。

它将多个电池单体排列在平行板上，并通过导电片和连接片连接形成电池模组。

平行板式结构散热性能良好，易于散热器的导热，因此适用于功率需求较低的应用，但其制造复杂度较高。

3.矩阵式结构：矩阵式结构是一种将电池单体组织成矩阵形式的电池模组结构设计方案。

它通过导电片和连接片将多个电池单体连接在一起，形成电池模组。

矩阵式结构可以根据需求进行灵活配置，且散热性能较好，适用于各种功率需求的应用，但其制造复杂度和维修成本较高。

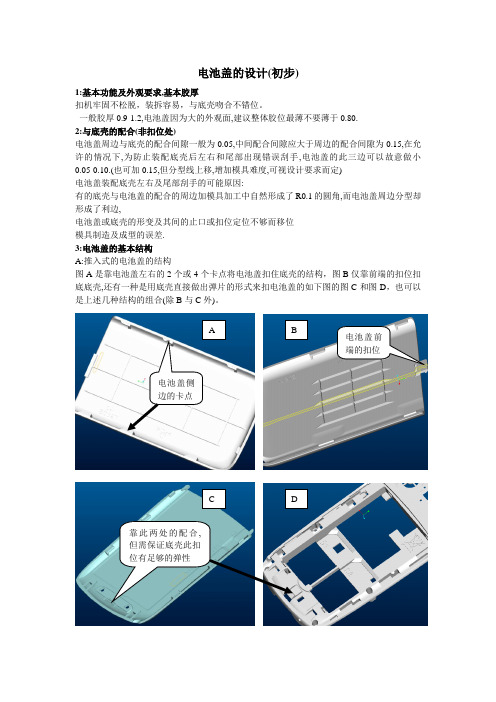

电池盖的设计(初步)1:基本功能及外观要求,基本胶厚扣机牢固不松脱，装拆容易，与底壳吻合不错位。

一般胶厚0.9-1.2,电池盖因为大的外观面,建议整体胶位最薄不要薄于0.80. 2:与底壳的配合(非扣位处)电池盖周边与底壳的配合间隙一般为0.05,中间配合间隙应大于周边的配合间隙为0.15,在允许的情况下,为防止装配底壳后左右和尾部出现错误刮手,电池盖的此三边可以故意做小0.05-0.10.(也可加0.15,但分型线上移,增加模具难度,可视设计要求而定) 电池盖装配底壳左右及尾部刮手的可能原因:有的底壳与电池盖的配合的周边加模具加工中自然形成了R0.1的圆角,而电池盖周边分型却形成了利边,电池盖或底壳的形变及其间的止口或扣位定位不够而移位 模具制造及成型的误差. 3:电池盖的基本结构A:推入式的电池盖的结构图A 是靠电池盖左右的2个或4个卡点将电池盖扣住底壳的结构，图B 仅靠前端的扣位扣底底壳,还有一种是用底壳直接做出弹片的形式来扣电池盖的如下图的图C 和图D ，也可以是上述几种结构的组合(除B 与C 外)。

ABC D靠此两处的配合,但需保证底壳此扣位有足够的弹性电池盖侧边的卡点电池盖前端的扣位B:藉助另一小零件的锁扣式的结构,按或拔开此小零件时,电池盖锁扣脱离.C:直按压扣入的电池盖结构4:电池盖扣底壳松的原因及相关建议(概述).A:电池盖容易退出底壳以及相对于底壳的前后(Y 方向)松动锁扣与电池盖配合: 建议锁扣与电池盖的配合的扣入量为0.5-0.6左右推入式的电池盖:卡点对底壳的扣入量不够而扣位容易脱离, ,而对电池盖设计成卡点与底壳的直接配合对于常用的两个卡点建议其单个的扣入量为0.3-0.35左右,而上下的配合间隙作用面为0-0.05左右,防止电池盖的前后(Y 方向)移动,另两侧的所有扣位与底壳的有效作用距离((X 方向)建议在0.6左右,如果过少,跌落时易弹开脱离.直接扣入式:建议首先插入的扣位配合量为0.4左右,最后压入的扣位其扣入量为0.2,两侧的扣入其扣入量为0.1-0.15,除首先插入的扣位,其它的扣位应有25左右的导向斜度.另外需检查电池盖在前后(Y 方向)有测有合理的限位结构. B:电池盖与底壳的配合左右(X 方向)松动电池盖的前端和尾部以及中间都会有扣位与底壳配合,这些配合的左右间隙过大会造成电池盖的左右松动,建议在电池盖与底壳的扣位配合其前端(或靠近前端)与尾部(或靠近尾部)的左右配合间隙各两处调整为0.05-0.10,(即建议前后各配合左右移位的两点,而其余的间隙稍加大,如果没有必要时避免多重的配合,但往往开模前此间隙有的希望在0.1以上,在模具试模后根据实际情况来调整.)C: 电池盖与底壳的配合上下(Z 方向)松动拔此零件电池盖脱离按此零件电池盖脱离直扣式的电池盖扣位(图示有九处扣位)扣位装配示意电池盖的前端和尾部以及中间都会有扣位与底壳配合,这些配合的上下间隙过大会造成电池盖的上下松动,建议其所有扣位与底壳配合面的上下配合间隙为0.05 5:推入式的电池盖与底壳的配合尺寸 A :左右的卡点形状与配合尺寸以上为底壳与电池盖卡点配合的剖面图,基本形 状大概有两种,A 近似于圆形,B 近似于梯形。

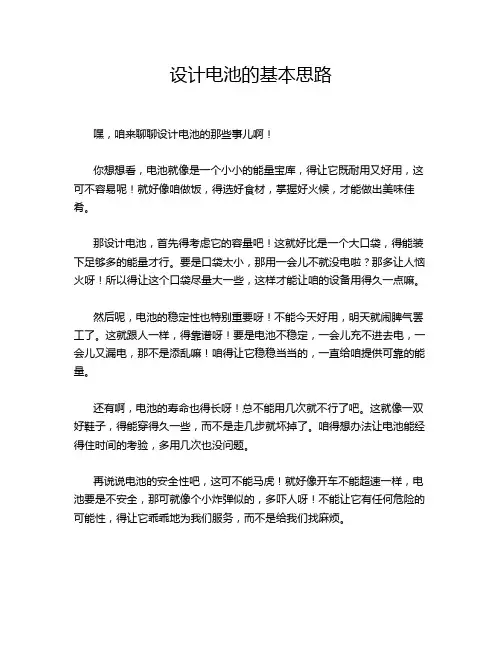

设计电池的基本思路嘿，咱来聊聊设计电池的那些事儿啊！你想想看，电池就像是一个小小的能量宝库，得让它既耐用又好用，这可不容易呢！就好像咱做饭，得选好食材，掌握好火候，才能做出美味佳肴。

那设计电池，首先得考虑它的容量吧！这就好比是一个大口袋，得能装下足够多的能量才行。

要是口袋太小，那用一会儿不就没电啦？那多让人恼火呀！所以得让这个口袋尽量大一些，这样才能让咱的设备用得久一点嘛。

然后呢，电池的稳定性也特别重要呀！不能今天好用，明天就闹脾气罢工了。

这就跟人一样，得靠谱呀！要是电池不稳定，一会儿充不进去电，一会儿又漏电，那不是添乱嘛！咱得让它稳稳当当的，一直给咱提供可靠的能量。

还有啊，电池的寿命也得长呀！总不能用几次就不行了吧。

这就像一双好鞋子，得能穿得久一些，而不是走几步就坏掉了。

咱得想办法让电池能经得住时间的考验，多用几次也没问题。

再说说电池的安全性吧，这可不能马虎！就好像开车不能超速一样，电池要是不安全，那可就像个小炸弹似的，多吓人呀！不能让它有任何危险的可能性，得让它乖乖地为我们服务，而不是给我们找麻烦。

设计电池的时候，还得考虑它的成本呢！不能说为了追求高性能，就把成本弄得高高的，那谁买得起呀！得在性能和成本之间找到一个平衡点，就像走钢丝一样，得稳稳地走过去。

而且呀，不同的设备对电池的要求还不一样呢！手机电池和电动汽车电池能一样吗？肯定不一样呀！所以得根据具体的需求来设计，不能一概而论。

你说，设计个好电池是不是挺不容易的？就跟培养一个优秀的孩子似的，得方方面面都考虑到，还得精心呵护。

但要是真设计出来一个特别棒的电池，那可真是造福大家呀！能让我们的生活变得更加方便、更加美好呢！这多让人期待呀！所以呀，设计电池的人可得加油咯，我们都等着用上更好的电池呢！。

电池盒设计注意事项电池盒是储存和保护电池的装置，广泛应用于各种电子设备中。

在设计电池盒时，需要考虑以下几个方面的注意事项。

首先，设计电池盒时需要考虑电池的种类和规格。

不同种类和规格的电池在尺寸、形状和电容量等方面存在差异，因此电池盒的设计需要能够适配不同规格的电池。

同时，电池盒还需要有足够的容量来容纳所需电池的数量，以满足电子设备的使用需求。

其次，电池盒的设计需要考虑安全性。

电池在充电和使用过程中有可能产生热量和气体，因此电池盒需要能够有效地散热和排气，以防止过热和积累过多的气体导致安全问题。

此外，电池盒还需要具备防水、防尘和防震等功能，以保护电池免受外部环境的影响。

第三，电池盒的设计还需要考虑可维护性。

电池作为电子设备的重要组成部分，往往需要周期性地更换或进行维修。

因此，电池盒应该设计成易于拆卸和组装的结构，以方便用户更换电池或进行维护。

同时，电池盒还应该具备良好的电池接触性能，以确保电池能够稳定地工作。

第四，电池盒的设计还需要考虑外观和易用性。

电池盒通常是用户接触到的部分之一，因此外观设计应该符合用户的审美要求，同时也需要便于用户操作。

例如，电池盒的开关和调节按钮应该设计得易于操作，标记和指示灯应该清晰可见，以提高用户的使用便利性。

最后，电池盒的设计还需要考虑成本和制造工艺。

电池盒的设计应该尽可能简化和标准化，以降低生产成本和提高生产效率。

同时，电池盒的材料选择和制造工艺应该考虑到环境友好和可持续发展的原则，以减少对环境的负面影响。

总之，电池盒的设计需要综合考虑电池的种类和规格、安全性、可维护性、外观和易用性以及成本和制造工艺等因素。

只有在这些方面充分考虑的基础上，才能设计出满足用户需求、安全可靠、易于维护和具有良好外观的电池盒。

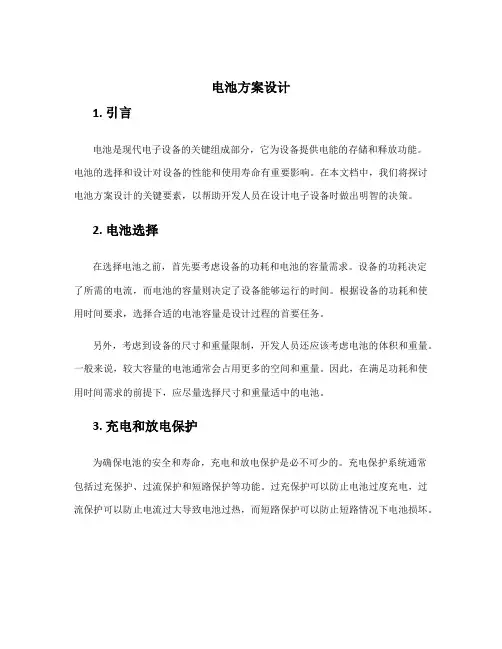

电池方案设计1. 引言电池是现代电子设备的关键组成部分，它为设备提供电能的存储和释放功能。

电池的选择和设计对设备的性能和使用寿命有重要影响。

在本文档中，我们将探讨电池方案设计的关键要素，以帮助开发人员在设计电子设备时做出明智的决策。

2. 电池选择在选择电池之前，首先要考虑设备的功耗和电池的容量需求。

设备的功耗决定了所需的电流，而电池的容量则决定了设备能够运行的时间。

根据设备的功耗和使用时间要求，选择合适的电池容量是设计过程的首要任务。

另外，考虑到设备的尺寸和重量限制，开发人员还应该考虑电池的体积和重量。

一般来说，较大容量的电池通常会占用更多的空间和重量。

因此，在满足功耗和使用时间需求的前提下，应尽量选择尺寸和重量适中的电池。

3. 充电和放电保护为确保电池的安全和寿命，充电和放电保护是必不可少的。

充电保护系统通常包括过充保护、过流保护和短路保护等功能。

过充保护可以防止电池过度充电，过流保护可以防止电流过大导致电池过热，而短路保护可以防止短路情况下电池损坏。

放电保护系统通常包括过放保护和低电压保护等功能。

过放保护可以防止电池放电过度，低电压保护可以在电池电量低于预定值时停止放电，以保护电池免受过度放电的损害。

4. 充电管理电池的充电管理是设计中的重要问题之一。

充电管理涉及到充电速度、充电效率和充电控制等方面。

为了提高充电速度和效率，可以采用快充技术和高效率的充电器。

快充技术可以提高充电电流，使电池在较短时间内充满。

高效率的充电器可以减少能量损失，提高充电效率。

另外，充电控制也是充电管理的重要组成部分。

充电控制可以根据电池的状态和需求，动态调整充电电压和电流，以提高充电效率，并保护充电电路和电池。

5. 电池寿命优化电池寿命对于设备的使用寿命至关重要。

为了延长电池的寿命，可以采取以下措施：•避免过度充放电：避免将电池充放电到过高或过低的水平，以减少对电池的损害。

•控制充电温度：过高或过低的温度都会降低电池的寿命，因此要确保电池在适宜的温度范围内充电。

pack结构设计要点
电池Pack的结构设计是至关重要的，它涉及到多个方面，以下是一些关键的要点：
1. 电池模块的布局和固定：确保电池模块在Pack中排列整齐、紧凑，同时要考虑到散热和振动的因素，确保电池模块的固定可靠。

2. 结构强度和刚度：Pack的结构必须具有足够的强度和刚度，以确保在正常操作和异常情况下都能保持完好无损。

3. 热管理：电池Pack在充放电过程中会产生热量，因此需要考虑有效的热传导和散热设计，确保电池温度的稳定和安全。

4. 电气设计：电池Pack的电气设计包括电源的输入和输出、电池管理系统和其他电子元件的布局和连接等，要确保电气连接的可靠性和安全性。

5. 安全性：电池Pack的设计必须考虑到各种可能的安全问题，如过充、过放、短路等，要采取有效的措施来预防和处理这些情况。

6. 轻量化：在保证安全性和功能性的前提下，电池Pack的结构设计应该尽
可能地轻量化，以降低整个电动车的重量，从而提高电动车的能效。

7. 可维护性：电池Pack的设计应便于维护和更换，尽可能地减少维护时间和成本。

8. 标准化和模块化：为了提高生产效率和降低成本，电池Pack的结构设计应该尽可能地标准化和模块化，同时也要考虑到不同型号电池Pack的差异和特点。

总之，电池Pack的结构设计是一个复杂的过程，需要考虑多个因素。

只有综合考虑各个方面的需求和限制，才能设计出高效、安全、可靠的电池Pack。

动力电池结构设计标准
动力电池的结构设计需要综合考虑电池的安全性、性能、可持续性等多个方面。

虽然各个国家和地区可能会有一些差异，但一般来说，动力电池的结构设计需要满足以下一些标准和规范：
1. 安全性：动力电池设计应符合相关的安全标准和法规，包括防火、过充、过放、短路等安全措施。

例如，符合UN38.3等国际或地区性的运输安全标准。

2. 耐久性：动力电池需要在不同的温度和湿度条件下保持稳定的性能，因此需要考虑结构的耐久性和环境适应性。

3. 散热设计：电池在充放电过程中会产生热量，因此需要考虑合适的散热结构，以保证电池在工作时的温度不会过高，从而确保电池的安全和寿命。

4. 结构优化：电池结构设计应考虑到建立紧凑、轻量、高能量密度的结构，从而满足电动车辆等应用对于能量密度的要求。

5. 可维护性：电池设计也应考虑到结构的可维护性和易维修性，以降低维护成本和提高整体性能。

此外，一些国际性的标准化组织和组织发布了许多关于电池设计的标准和指南，比如国际电工委员会(IEC)和国际锂电池协会(ILA)，这些标准可以提供全面指导并确保电池产品符合国际性的规范。

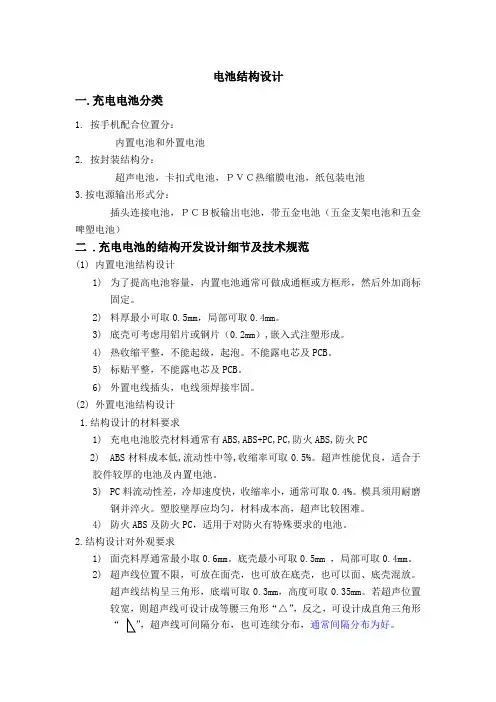

电池结构设计一.充电电池分类1. 按手机配合位置分：内置电池和外置电池2. 按封装结构分：超声电池，卡扣式电池，ＰＶＣ热缩膜电池，纸包装电池3.按电源输出形式分：插头连接电池，ＰＣＢ板输出电池，带五金电池（五金支架电池和五金啤塑电池）二 .充电电池的结构开发设计细节及技术规范(1) 内置电池结构设计1)为了提高电池容量，内置电池通常可做成通框或方框形，然后外加商标固定。

2)料厚最小可取0.5mm，局部可取0.4mm。

3)底壳可考虑用铝片或钢片（0.2mm）,嵌入式注塑形成。

4)热收缩平整，不能起级，起泡。

不能露电芯及PCB。

5)标贴平整，不能露电芯及PCB。

6)外置电线插头，电线须焊接牢固。

(2) 外置电池结构设计1.结构设计的材料要求1)充电电池胶壳材料通常有ABS,ABS+PC,PC,防火ABS,防火PC2)ABS材料成本低,流动性中等,收缩率可取0.5%。

超声性能优良，适合于胶件较厚的电池及内置电池。

3)PC料流动性差，冷却速度快，收缩率小，通常可取0.4%。

模具须用耐磨钢并淬火。

塑胶壁厚应均匀，材料成本高，超声比较困难。

4)防火ABS及防火PC，适用于对防火有特殊要求的电池。

2.结构设计对外观要求1)面壳料厚通常最小取0.6mm。

底壳最小可取0.5mm ，局部可取0.4mm。

2)超声线位置不限，可放在面壳，也可放在底壳，也可以面、底壳混放。

超声线结构呈三角形，底端可取0.3mm，高度可取0.35mm。

若超声位置较宽，则超声线可设计成等腰三角形“△”，反之，可设计成直角三角形“，超声线可间隔分布，也可连续分布，通常间隔分布为好。

3)面、底壳料厚须尽量均匀，并且考虑胶件入水位置及模具类型。

防止缩水及烘影。

4)面、底壳脱模斜度通常可取1°—1.5°5)面、底壳外露面须注明不允许布顶针，防止影响外观。

6)根据塑胶件材料及胶厚，确定产品收缩率。

7)设计时须考虑装配，加工方便，工艺简单。

电芯结构设计
电芯结构设计是电池设计中的关键步骤，它主要包括以下方面：
1. 电芯类型选择
根据应用需求和成本考虑，选择合适的电芯类型，如锂离子电池、镍氢电池、铅酸电池等。

2. 电芯容量设计
根据应用需求和电芯尺寸限制，确定电芯的容量大小，通常使用毫安时（mAh）作为容量单位。

3. 电芯尺寸设计
根据电芯容量和应用场景，确定电芯的尺寸和形状，包括电芯直径、长度、厚度等参数。

4. 电芯连接设计
确定电芯之间的连接方式和连接件类型，如焊点、连接片等。

5. 电芯保护设计
设计合适的电芯保护电路，保护电芯免受过充、过放、短路等异常情况的影响。

6. 电芯散热设计
设计散热器或散热孔，改善电芯的散热性能，提高电芯的使用寿命。

7. 电芯外壳设计
设计合适的电芯外壳，以保护电芯本身和电路板，同时起到美化外观的作用。

总之，电芯结构设计对于电池性能和安全性有着至关重要的作用，需要仔细地进行优化和完善。

笔记本电池原理现代社会，我们经常使用笔记本电脑来满足各种工作和娱乐需求。

而作为笔记本电脑的重要组成部分之一，电池的原理是我们需要了解的。

本文将详细介绍笔记本电池的原理，让我们更好地理解和使用它。

一、电池的基本构成和分类1.基本构成笔记本电池包含三个主要部分：正极、负极和电解质。

正极和负极分别是电池的两个极性，由不同的物质组成。

电解质是中间的隔离剂，能够阻止正负极之间的直接接触，同时允许离子在两者之间传递。

2.分类根据电池的组成材料和工作原理，笔记本电池可分为多种类型，常见的有锂离子电池、镍氢电池和镍镉电池。

其中锂离子电池因其高能量密度和长寿命的特点得到了广泛的应用。

二、锂离子电池原理及其优势1.锂离子电池原理锂离子电池的正极材料是富锂材料（如三元材料LiCoO2），负极材料是石墨，电解质则是由锂盐和有机溶剂组成。

在充电时，锂离子从正极沿电解质移动到负极，反应式是：LiCoO2→Li1-xCoO2+xLi++xe^--xe^--→LiCoO2。

在放电时，反应过程相反，锂离子重新返回正极，提供电能。

2.优势锂离子电池具有很多优势。

首先，它们具有高能量密度，即单位质量或体积下储存的能量较大，这使得笔记本电池能够持续较长时间的使用。

其次，锂离子电池的自放电率较低，即即使在不使用过程中也能保持较低的能量损失。

此外，相比其他类型的电池，锂离子电池没有记忆效应，使用起来更加方便。

三、笔记本电池的充电原理1.直流充电直流充电是一种常见的充电方式。

通过连接电源逆向供电，即外部电源的正极连接到电池的负极，负极连接到正极。

这样，从外部电源流入的电流可反向推动离子沿着电解质从负极移动到正极，完成充电过程。

2.恒流充电和恒压充电恒流充电和恒压充电是常见于锂离子电池充电过程中的两种模式。

当电池电量较低时，采用恒流充电模式，即以恒定的电流充电，在保持充电电流不变的情况下，电池电压会逐渐增加。

当电池电量接近满电时，切换到恒压充电模式，即以恒定电压充电，由于电源电压相对稳定，电流会逐渐减小，直至电池充满。

电芯设计是电池制造过程中的关键步骤，它直接影响到电池的性能、安全性和寿命。

在设计电芯时，通常需要遵循一些基本的准则和原则，以确保电池的质量和可靠性。

以下是一些电芯设计的一般准则：
1. 安全性优先：在设计电芯时，首先要考虑的是安全性。

电池在极端条件下应保持稳定，不发生短路、起火或爆炸等危险情况。

2. 电化学性能：电芯设计应确保电池具有良好的电化学性能，包括高能量密度、良好的充放电循环性能和稳定的容量保持率。

3. 结构完整性：电芯的结构设计应保证在电池的使用过程中保持完整性，防止因振动、冲击或温度变化等原因导致内部结构损坏。

4. 热管理：电芯设计应考虑热管理，包括电池的热导率、热膨胀系数和热稳定性等，以防止电池过热或过冷。

5. 电极材料和结构：选择合适的电极材料，并设计合理的电极结构，以提供足够的电化学反应面积和良好的电子传输性能。

6. 隔膜和电解液：选择合适的隔膜材料和电解液，以提供必要的离子传输通道和良好的电化学稳定性。

7. 封装和连接：电芯的封装和连接设计应确保电池的密封性、稳定性和电气连接的可靠性。

8. 兼容性和可扩展性：设计电芯时应考虑与其他电池组件的兼容性，以及未来可能的升级或扩展。

9. 成本效益：在满足性能和安全性的前提下，尽可能降低电芯的生产成本，以提高电池的性价比。

10. 环境友好：考虑电芯设计对环境的影响，尽量使用可回收或生物降解材料，减少对环境的负担。

电芯设计是一个复杂的过程，需要综合考虑电化学、材料科学、热力学、力学、电气工程等多个领域的知识。

设计师通常需要借助计算机模拟和实验测试来优化电芯的设计。
