二极管特性

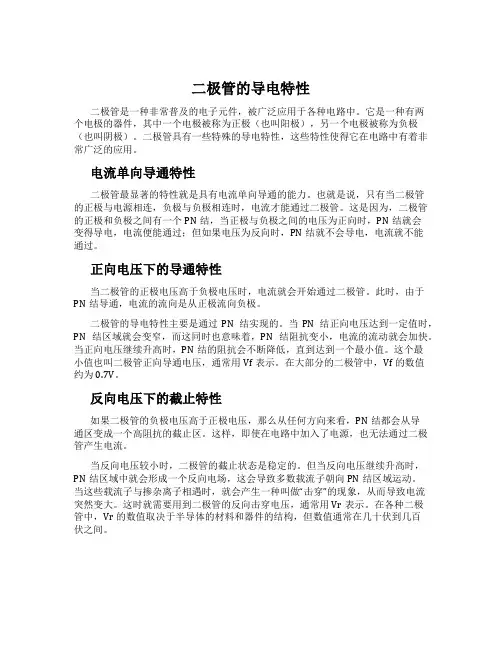

二极管的导电特性二极管是一种非常普及的电子元件，被广泛应用于各种电路中。

它是一种有两个电极的器件，其中一个电极被称为正极（也叫阳极），另一个电极被称为负极（也叫阴极）。

二极管具有一些特殊的导电特性，这些特性使得它在电路中有着非常广泛的应用。

电流单向导通特性二极管最显著的特性就是具有电流单向导通的能力。

也就是说，只有当二极管的正极与电源相连，负极与负极相连时，电流才能通过二极管。

这是因为，二极管的正极和负极之间有一个PN结，当正极与负极之间的电压为正向时，PN结就会变得导电，电流便能通过；但如果电压为反向时，PN结就不会导电，电流就不能通过。

正向电压下的导通特性当二极管的正极电压高于负极电压时，电流就会开始通过二极管。

此时，由于PN结导通，电流的流向是从正极流向负极。

二极管的导电特性主要是通过PN结实现的。

当PN结正向电压达到一定值时，PN结区域就会变窄，而这同时也意味着，PN结阻抗变小，电流的流动就会加快。

当正向电压继续升高时，PN结的阻抗会不断降低，直到达到一个最小值。

这个最小值也叫二极管正向导通电压，通常用Vf表示。

在大部分的二极管中，Vf的数值约为0.7V。

反向电压下的截止特性如果二极管的负极电压高于正极电压，那么从任何方向来看，PN结都会从导通区变成一个高阻抗的截止区。

这样，即使在电路中加入了电源，也无法通过二极管产生电流。

当反向电压较小时，二极管的截止状态是稳定的。

但当反向电压继续升高时，PN结区域中就会形成一个反向电场，这会导致多数载流子朝向PN结区域运动。

当这些载流子与掺杂离子相遇时，就会产生一种叫做“击穿”的现象，从而导致电流突然变大。

这时就需要用到二极管的反向击穿电压，通常用Vr表示。

在各种二极管中，Vr的数值取决于半导体的材料和器件的结构，但数值通常在几十伏到几百伏之间。

总结二极管的导电特性是制约其在各种电子电路中广泛应用的最关键特性之一。

正向电压下，二极管具有导通性，可以将电流从正极传输至负极；反向电压下，二极管则具有截止性，可以阻止电流从负极流向正极。

二极管的工作原理与特性分析二极管是一种电子元件，在电子电路中扮演着重要的角色。

它作为一种半导体器件，具有独特的工作原理和特性，对于电子技术的发展起到了重要的推动作用。

1. 基本构造二极管是由两个不同材料构成的P型和N型半导体材料组成。

它有一条p-n结，即P区和N区之间的交界处。

P区富含正电荷，而N区富含负电荷。

这种特殊的结构决定了二极管的特性。

2. 工作原理二极管的工作原理基于P-N结形成的内建电场。

当不加电压时，内建电场会将自由电子从N区传输到P区，同时会将空穴从P区传输到N区。

这个过程被称为扩散。

当向二极管加正向偏置电压时，即正极连接P区，负极连接N区，内建电场受到抑制。

自由电子会被电场吸引到P区，空穴会被抑制在N区。

这样，P区内的电子浓度增加，N区内的空穴浓度增加，形成电子流和空穴流的导电状态。

这个过程被称为正向导通。

相反，当向二极管加反向偏置电压时，即正极连接N区，负极连接P区，内建电场受到增强。

自由电子会被电场抑制在N区，空穴会被电场吸引到P区。

这样，内建电场阻碍了电子流和空穴流的导电状态，二极管处于反向截止状态。

3. 特性分析二极管的关键特性是单向导通性。

正向导通时，二极管具有低电阻，几乎没有电压降。

而反向截止时，二极管具有高电阻，即使有微小的反向电流，也能有效抑制。

此外，正向导通时二极管还有一个特殊的特性，即正向压降。

当正向电压超过二极管的截止电压（一般在0.6V-0.7V之间），电流急剧增加，且电压变化很小。

这使得二极管可以用作电压稳压器件。

另外一个重要特性是二极管的响应速度。

由于其内部结构简单，二极管具有非常快的响应速度，可用于高频电路以及快速开关应用中。

此外，二极管还具有非线性的伏安特性，这使得它可以被用作整流器件，将交流电转换为直流电。

这在电源和通信设备中起到了关键作用。

4. 应用领域二极管应用广泛，常见的应用包括电源电路、整流器、放大器、调制器、开关、放电管等。

二极管的小体积、低功耗以及快速的响应速度使其成为现代电子设备必不可少的组成部分。

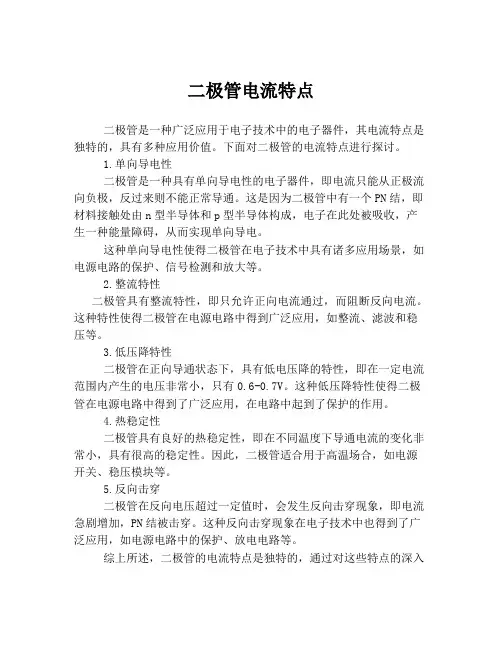

二极管电流特点
二极管是一种广泛应用于电子技术中的电子器件，其电流特点是独特的，具有多种应用价值。

下面对二极管的电流特点进行探讨。

1.单向导电性
二极管是一种具有单向导电性的电子器件，即电流只能从正极流向负极，反过来则不能正常导通。

这是因为二极管中有一个PN结，即材料接触处由n型半导体和p型半导体构成，电子在此处被吸收，产生一种能量障碍，从而实现单向导电。

这种单向导电性使得二极管在电子技术中具有诸多应用场景，如电源电路的保护、信号检测和放大等。

2.整流特性
二极管具有整流特性，即只允许正向电流通过，而阻断反向电流。

这种特性使得二极管在电源电路中得到广泛应用，如整流、滤波和稳压等。

3.低压降特性
二极管在正向导通状态下，具有低电压降的特性，即在一定电流范围内产生的电压非常小，只有0.6-0.7V。

这种低压降特性使得二极管在电源电路中得到了广泛应用，在电路中起到了保护的作用。

4.热稳定性
二极管具有良好的热稳定性，即在不同温度下导通电流的变化非常小，具有很高的稳定性。

因此，二极管适合用于高温场合，如电源开关、稳压模块等。

5.反向击穿
二极管在反向电压超过一定值时，会发生反向击穿现象，即电流急剧增加，PN结被击穿。

这种反向击穿现象在电子技术中也得到了广泛应用，如电源电路中的保护、放电电路等。

综上所述，二极管的电流特点是独特的，通过对这些特点的深入
了解，可以更好地掌握二极管的应用技巧，提高在电子技术中的应用能力。

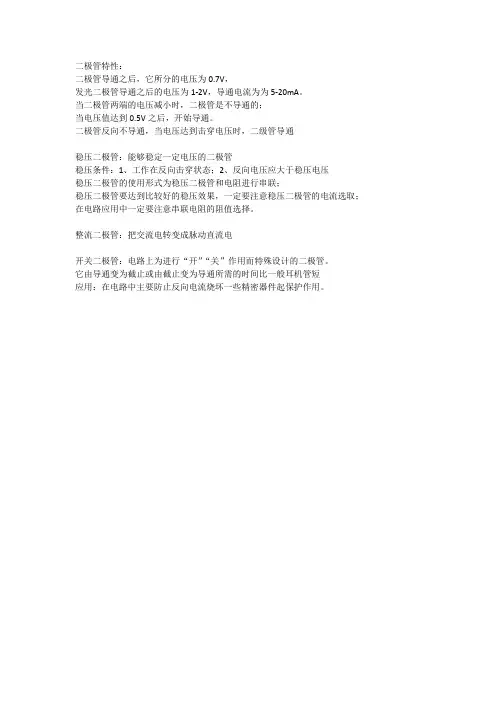

二极管特性：
二极管导通之后，它所分的电压为0.7V，
发光二极管导通之后的电压为1-2V，导通电流为为5-20mA。

当二极管两端的电压减小时，二极管是不导通的；
当电压值达到0.5V之后，开始导通。

二极管反向不导通，当电压达到击穿电压时，二级管导通
稳压二极管：能够稳定一定电压的二极管
稳压条件：1、工作在反向击穿状态；2、反向电压应大于稳压电压
稳压二极管的使用形式为稳压二极管和电阻进行串联；
稳压二极管要达到比较好的稳压效果，一定要注意稳压二极管的电流选取；在电路应用中一定要注意串联电阻的阻值选择。

整流二极管：把交流电转变成脉动直流电
开关二极管：电路上为进行“开”“关”作用而特殊设计的二极管。

它由导通变为截止或由截止变为导通所需的时间比一般耳机管短
应用：在电路中主要防止反向电流烧坏一些精密器件起保护作用。

二极管的分类、特性及电路符号
二极管是一种只允许电流由单一方向流过具有两个电极的装置，许多的使用是应用其整流的功能。

本文将会对二极管的分类、特性、电路符号进行详解。

二极管的分类1、按照所用的半导体材料，可分为锗二极管（Ge 管）和硅二极管（Si 管）。

2、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关
二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。

3、按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二
极管。

1）整流二极管
将交流电源整流成为直流电流的二极管叫作整流二极管。

2）检波二极管
检波二极管是用于把迭加在高频载波上的低频信号检出来的器件，它具有较高的检波效率和良好的频率特性。

3）开关二极管
在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。

4）稳压二极管
稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN 结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）。

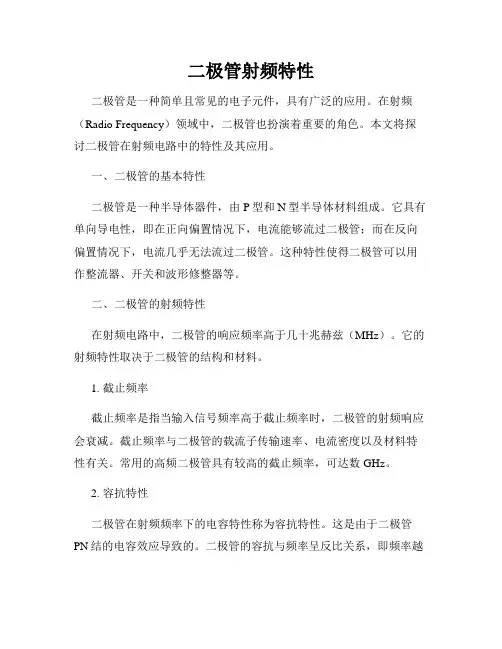

二极管射频特性二极管是一种简单且常见的电子元件，具有广泛的应用。

在射频（Radio Frequency）领域中，二极管也扮演着重要的角色。

本文将探讨二极管在射频电路中的特性及其应用。

一、二极管的基本特性二极管是一种半导体器件，由P型和N型半导体材料组成。

它具有单向导电性，即在正向偏置情况下，电流能够流过二极管；而在反向偏置情况下，电流几乎无法流过二极管。

这种特性使得二极管可以用作整流器、开关和波形修整器等。

二、二极管的射频特性在射频电路中，二极管的响应频率高于几十兆赫兹（MHz）。

它的射频特性取决于二极管的结构和材料。

1. 截止频率截止频率是指当输入信号频率高于截止频率时，二极管的射频响应会衰减。

截止频率与二极管的载流子传输速率、电流密度以及材料特性有关。

常用的高频二极管具有较高的截止频率，可达数GHz。

2. 容抗特性二极管在射频频率下的电容特性称为容抗特性。

这是由于二极管PN结的电容效应导致的。

二极管的容抗与频率呈反比关系，即频率越高，容抗越小。

在射频电路设计中，需要考虑二极管的容抗对信号传输的影响。

3. 功能特性二极管在射频电路中具有开关、检波和调制等功能。

在高频开关电路中，二极管的导通和截止状态可以实现信号的开关。

在射频检波电路中，二极管可以将射频信号转换为直流信号。

而在射频调制电路中，二极管可以实现信号的调制和解调。

三、二极管射频应用基于二极管的射频特性，它在无线通信、广播和雷达系统等领域中扮演着重要角色。

1. 射频放大器二极管可以用作射频放大器的关键元件。

通过合适的偏置电压和工作点设置，二极管可以放大射频信号。

常见的射频放大器包括微波管和半导体放大器。

2. 射频混频器混频器用于将两个不同频率的信号进行混频，从而产生两个新的频率信号。

二极管在射频混频器中被用来实现频率转换和频率差运算。

这对于无线通信和雷达等系统是至关重要的。

3. 示波器和频谱分析仪二极管可以被用作射频信号的检测器，将高频信号转换为直流信号。

、二极管的特性二极管最主要的特性是单向导电性，其伏安特性曲线如图1所示，图1、二极管的伏安特性曲线1、正向特性当加在二极管两端的正向电压（P为正、N为负）很小时（锗管小于0.1伏，硅管小于0.5伏），管子不导通，处于“截止”状态，当正向电压超过一定数值后，管子才导通，电压再稍微增大，电流急剧暗加（见曲线I段）。

不同材料的二极管，起始电压不同，硅管为0.5-.7伏左右，锗管为0.1-0.3左右。

2、反向特性二极管两端加上反向电压时，反向电流很小，当反向电压逐渐增加时，反向电流基本保持不变，这时的电流称为反向饱和电流（见曲线II段)。

不同材料的二极管，反向电流大小不同，硅管约为1微安到几十微安，锗管则可高达数百微安，另外，反向电流受温度变化的影响很大，锗管的稳定性比硅管差。

3、击穿特性当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿（见曲线III)。

这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由1伏到几百伏，甚至高达数千伏。

4、频率特性由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。

导致二极管失去单向导电性，不能工作，PN结面积越大，结电容也越大，越不能在高频情况下工作。

二、二极管的简易测试方法二极管的极性通常在管壳上注有标记，如无标记，可用万用表电阻档测量其正反向电阻来判断（一般用R×100或×1K档）具体方法如表一三、二极管的主要参数1、正向电流IF在额定功率下，允许通过二极管的电流值。

2、正向电压降VF二极管通过额定正向电流时，在两极间所产生的电压降。

3、最大整流电流（平均值）IOM在半波整流连续工作的情况下，允许的最大半波电流的平均值。

4、反向击穿电压VB二极管反向电流急剧增大到出现击穿现象时的反向电压值。

5、正向反向峰值电压VRM二极管正常工作时所允许的反向电压峰值，通常VRM为VP的三分之二或略小一些。

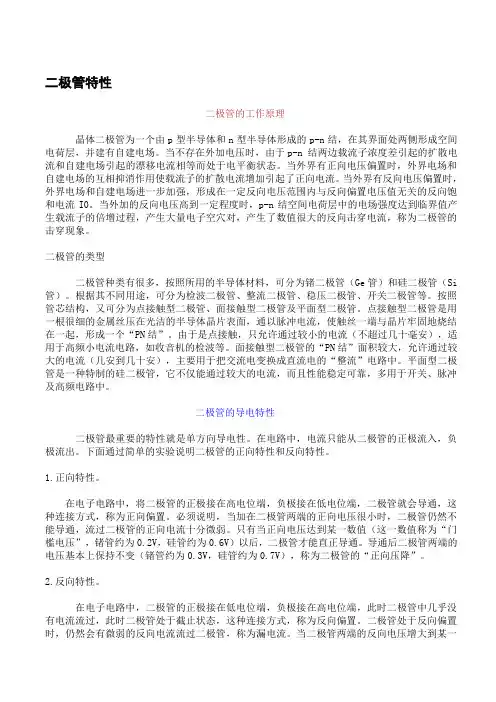

二极管特性二极管的工作原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。

当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。

当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。

二极管的类型二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。

根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。

按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。

由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。

面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。

平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。

二极管的导电特性二极管最重要的特性就是单方向导电性。

在电路中，电流只能从二极管的正极流入，负极流出。

下面通过简单的实验说明二极管的正向特性和反向特性。

1.正向特性。

在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。

必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。

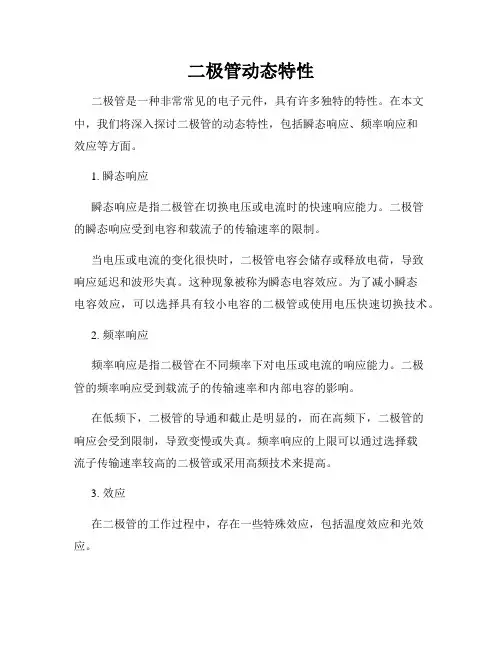

二极管动态特性二极管是一种非常常见的电子元件，具有许多独特的特性。

在本文中，我们将深入探讨二极管的动态特性，包括瞬态响应、频率响应和效应等方面。

1. 瞬态响应瞬态响应是指二极管在切换电压或电流时的快速响应能力。

二极管的瞬态响应受到电容和载流子的传输速率的限制。

当电压或电流的变化很快时，二极管电容会储存或释放电荷，导致响应延迟和波形失真。

这种现象被称为瞬态电容效应。

为了减小瞬态电容效应，可以选择具有较小电容的二极管或使用电压快速切换技术。

2. 频率响应频率响应是指二极管在不同频率下对电压或电流的响应能力。

二极管的频率响应受到载流子的传输速率和内部电容的影响。

在低频下，二极管的导通和截止是明显的，而在高频下，二极管的响应会受到限制，导致变慢或失真。

频率响应的上限可以通过选择载流子传输速率较高的二极管或采用高频技术来提高。

3. 效应在二极管的工作过程中，存在一些特殊效应，包括温度效应和光效应。

温度效应是指当二极管受热时，其导通电流和截止电流随温度的变化而变化。

一般来说，温度升高会导致导通电流增加，而截止电流减小。

光效应是指当二极管受到光照时，其导通电流和截止电流随光强的变化而变化。

光效应可用于光电器件和传感器等应用中。

总结：二极管的动态特性对于各种电子应用至关重要。

瞬态响应、频率响应和效应等特性都影响着二极管在不同工作条件下的性能表现。

在实际应用中，我们需要根据具体的要求选择合适的二极管类型，并注意其特性曲线和规格参数，以确保电路的正常运行和信号的准确传输。

通过深入理解和掌握二极管的动态特性，我们能更好地应用二极管在电子领域，从而推动技术的发展和创新。

二极管特性二极管是只有两个极性的器件，它利用电学和功能性原理可以在一个真空隔离器或元件中提供两个电性输入和几十个逻辑出口。

它们具有独特的性能，用途十分广泛。

二极管的特性主要包括：一、阻尼系数阻尼系数是衡量二极管特性的一个重要因素，它用来衡量二极管对幅度降低的反应速度。

它一般被定义为电压输入发生改变时，二极管输出电压的率。

二、延迟时间延迟时间是指从输入到输出电压达到最大值之间的时间。

延迟时间因器件不同而有所不同，如果延迟时间较短，那么这个器件就可以用作速率控制和时序控制的开关。

三、最大电流最大电流是一个关键指标，表示二极管能够承受的最大电流的大小，这取决于元件的构造方式，此外，二极管还应具备良好的温度特性，以便适应环境的自然变化。

四、单向电导二极管具有单向电导的功能，即它可以阻止反向流通。

这个特性也是二极管最常用于电路组合的重要原因之一，因为它可以实现分流、稳压和其他有用的电路操作。

五、电压放大电压放大是二极管为电子电路设计人员最关注的性能指标之一，它能够在较大电压输出电流时产生更大的输出电压。

由于它具有这种特点，一般可以在固定输出功率 " ，输入电压需求较低的情况下实现高增益。

六、动态阻抗动态阻抗是指二极管的电阻可以随输入电流的变化而变化，它一般通过变抗器、串联阻抗等结构来实现。

这种特性能够改变元件的功率均衡，在复杂电路中弥补输出电流不足时带来的缺陷。

总结：二极管的特性主要有：阻尼系数，延迟时间，最大电流，单向电导，电压放大，动态阻抗等特性，它们可以实现分流、稳压和其他有用的电路操作，在一些微小电路中起着至关重要的作用。

、二极管的特性二极管最主要的特性是单向导电性，其伏安特性曲线如图1所示，图1、二极管的伏安特性曲线1、正向特性当加在二极管两端的正向电压（P为正、N为负）很小时（锗管小于0.1伏，硅管小于0.5伏），管子不导通，处于“截止”状态，当正向电压超过一定数值后，管子才导通，电压再稍微增大，电流急剧暗加（见曲线I段）。

不同材料的二极管，起始电压不同，硅管为0.5-.7伏左右，锗管为0.1-0.3左右。

2、反向特性二极管两端加上反向电压时，反向电流很小，当反向电压逐渐增加时，反向电流基本保持不变，这时的电流称为反向饱和电流（见曲线II段)。

不同材料的二极管，反向电流大小不同，硅管约为1微安到几十微安，锗管则可高达数百微安，另外，反向电流受温度变化的影响很大，锗管的稳定性比硅管差。

3、击穿特性当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿（见曲线III)。

这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由1伏到几百伏，甚至高达数千伏。

4、频率特性由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。

导致二极管失去单向导电性，不能工作，PN结面积越大，结电容也越大，越不能在高频情况下工作。

二、二极管的简易测试方法二极管的极性通常在管壳上注有标记，如无标记，可用万用表电阻档测量其正反向电阻来判断（一般用R×100或×1K档）具体方法如表一表一二极管简易测试方法项目正向电阻反向电阻测试方法测试情况硅管：表针指示位置在中间或中间偏右一点；锗管：表针指示在右端靠近满刻度的地方（如图所示）表明管子正向特性是好的。

如果表针在左端不动，则管子内部已经断路硅管：表针在左端基本不动，极靠近OO位置，锗管：表针从左端起动一点，但不应超过满刻度的1/4（如上图所示），则表明反向特性是好的，如果表针指在0位，则管子内部已短路三、二极管的主要参数1、正向电流IF在额定功率下，允许通过二极管的电流值。

二极管的作用和工作原理
二极管是一种基本的电子元器件，它具有重要的作用和工作原理。

作用：
1. 电流整流：二极管具有只允许电流单向通过的特性，可以将交流电信号整流为直流电信号。

2. 信号调制：二极管可以将不同频率的信号调制在载波上，用于通信和广播系统中。

3. 电压调节：二极管在电子稳压器中被用于调节电压。

4. 逻辑门：二极管在数字电路中可用于构成逻辑门，如与门、或门等。

工作原理：
二极管由正负两个半导体材料P型和N型构成，其中P型半导体中的掺杂原子含有正价电子，被称为“施主”；N型半导体中的掺杂原子含有过剩的电子，被称为“受主”。

当P型半导体连接到正极电源，N型半导体连接到负极电源时，形成了“P-N 结”。

在P-N结中，电流只能从P型流向N型，而不能反过来。

当施主与受主结合时，它们中的自由电子与正价电子发生相互作用，形成电子空穴对。

当外加电场作用于P-N结时，会将自由电子和空穴分开，堆积在P-N结两侧，形成一个电势垒。

电势垒阻止了电流在P-N结中的双向流动，使二极管的特性变为单向导电。

当P型半导体连接到正极电源，N型半导体连接到负极电源时，电子从N型半导体流入P型半导体，形成电流。

这时，二极
管处于导通状态，被称为正向偏置。

反之，当N型半导体连
接到正极电源，P型半导体连接到负极电源时，电势垒阻止电
流通过，二极管处于截止状态，被称为反向偏置。

总结起来，二极管的工作原理是基于P-N结的特性，利用电
势垒的形成和变化来控制电流的流动方向。

这种单向导电的特性使得二极管在电子电路中具有各种重要的应用。

二极管的特性在电子产品中，大家最熟悉的就是三极管和二极管了。

那你们知道吗？它们可是形影不离的好兄弟哟！可是你们知道它们还有哪些共同的特性呢？下面就由我来为你揭开它们的神秘面纱吧！二极管是一种半导体器件，在电路中是一种常见元件。

它具有单向导电性，电阻值较小。

而且电压不能突变，具有很强的耐压能力，广泛应用于电路保护、稳压以及其他电子领域。

那么，它们之间到底有什么联系呢？其实它们都属于半导体器件。

三极管属于低频大功率晶体管，而二极管则是半导体器件，所以三极管和二极管的工作原理相似，均是利用PN结的单向导电性和二极管的单向导电性制成的。

那么，既然这两个元件外形差不多，那它们之间有什么区别呢？简单来说，三极管的性能比二极管高许多，具有单向导电性。

二极管具有单向导电性，而且电阻值较大。

也就是说，二极管属于无源元件，而三极管属于有源元件。

这样一解释，你们是不是觉得就非常容易理解了呢？现在，让我来举几个例子吧！2。

6V的三极管比4。

5V的二极管导电能力强。

3。

5V的二极管比0。

4V的三极管耐压能力强。

2。

0V的三极管比1。

2V的二极管稳压效果好。

3。

2V的三极管比1。

0V的二极管电流容量大。

4。

2V的三极管比2。

6V的二极管电流容量大。

5。

1。

6V 的三极管比1。

3V的二极管稳压效果好。

6。

3。

5V的三极管比3。

0V的二极管电流容量大。

7。

1。

6V的三极管比2。

8V的二极管稳压效果好。

8。

0。

8V的三极管比0。

6V的二极管电流容量大。

9。

0。

6V的三极管比0。

4V的二极管稳压效果好。

10。

0。

5V 的三极管比0。

1V的二极管电流容量大。

11。

0。

3V的三极管比0。

2V的二极管电流容量大。

12。

0。

15V的三极管比0。

5V的二极管电流容量大。

13。

1。

2V的三极管比0。

1V的二极管电流容量大。

随着科技的发展，越来越多的新元器件被发明出来。

二极管的导电特性
二极管最首要的特性便是独自导游电性。

在电路中，电流只能从二极管的正极流入，负极流出。

下面经过简略的试验阐明二极管的正向特性和反向特性。

1、正向特性
在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种联接办法，称为正向偏置。

有必要阐明，当加在二极管两头的正向电压很小时，二极管依然不能导通，流过二极管的正向电流非常纤细。

只需当正向电压抵达某一数值（这一数值称为“门坎电压”，又称“死区电压”，锗管约为0.1V，硅管约为0.5V）往后，二极管才调直正导通。

导通后二极管两头的电压根柢上坚持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。

2、反向特性
在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此刻二极管中几乎没有电流流过，此刻二极管处于截止状况，这种联接办法，称为反向偏置。

二极管处于反向偏置时，依然会有纤细的反向电流流过二极管，称为漏电流。

当二极管两头的反向电压增大到某一数值，反向电流会急剧增大，二极管将失掉独自导游
电特性，这种状况称为二极管的击穿。

电路基础原理理想二极管与二极管的特性一、理想二极管的概念和特性理想二极管是电子学中的一个理想模型，它是一个两端只能导通电流而不能反向导通电流的器件。

理想二极管的特性主要包括导通电压和反向击穿电压。

1. 导通电压：理想二极管在正向偏置电压作用下才能够导通电流，当导通电压达到一定值时，理想二极管开始导通。

此时，在理想二极管内部，有一个由n型半导体和p型半导体构成的PN结。

2. 反向击穿电压：理想二极管在反向偏置电压作用下，当反向电压超过一定值时，PN结内部的电场会达到峰值，使得电子和空穴迅速获得足够的能量，从而击穿PN结，导致电流急剧增加。

此时，理想二极管称为击穿二极管。

二、二极管的工作原理和特性二极管是由PN结构成的，它是一种用于电子设备中的半导体器件。

二极管的特性主要包括正向电压与电流间的关系、反向电压与电流间的关系以及截止区和导通区两个状态。

1. 正向特性：在正向电压作用下，当电压小于二极管的导通电压时，二极管处于截止区，电流非常小。

当正向电压超过导通电压时，二极管进入导通区，电流呈指数级增加。

此时，二极管相当于一个近似理想的导体。

2. 反向特性：在反向电压作用下，当电压小于二极管的击穿电压时，二极管处于正常工作状态，电流非常小，近似为零。

当反向电压超过击穿电压时，二极管进入击穿状态，电流急剧增大。

此时，二极管相当于一个近似导体。

三、实际二极管与理想二极管的区别虽然理想二极管和实际二极管都是利用PN结来工作的，但实际二极管与理想二极管之间存在一些差异。

1. 导通电压差异：实际二极管的导通电压会存在一定的误差，与硅片材料和制造工艺有关。

而理想二极管的导通电压是一个固定值。

2. 反向电流差异：实际二极管在反向电压下会存在少量的反向电流，这与PN结的载流子扩散效应和材料的杂质有关。

而理想二极管的反向电流为零。

3. 热效应差异：实际二极管在工作时会产生一定的热效应，导致导通电压和反向击穿电压发生变化。

二极管的特性(tèxìng)与参数(cānshù)几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常(fēicháng)广泛。

二极管的工作(gōngzuò)原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。

当不存在外加电压(diànyā)时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流，如下图导通区所示。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0，如下图截止区所示。

当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象，如下图击穿区所示。

I 电流截止区导通区V 电压击穿区二极管的导电(dǎodiàn)特性二极管最重要的特性就是单方向导电性。

在电路中，电流只能从二极管的正极流入，负极流出。

下面通过简单的实验说明二极管的正向(zhènɡ xiànɡ)特性和反向特性。

1.正向(zhènɡ xiànɡ)特性在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。

必须说明，当加在二极管两端(liǎnɡ duān)的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。

只有当正向电压达到某一数值（硅管约为0.6V）以后(yǐhòu)，二极管才能真正导通。

导通后二极管两端的电压称为二极管的正向压降。

二极管的特性与参数几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。

二极管的工作原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。

当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流，如下图导通区所示。

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0，如下图截止区所示。

当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象，如下图击穿区所示。

二极管的导电特性二极管最重要的特性就是单方向导电性。

在电路中，电流只能从二极管的正极流入，负极流出。

下面通过简单的实验说明二极管的正向特性和反向特性。

1.正向特性在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。

必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。

只有当正向电压达到某一数值（硅管约为0.6V）以后，二极管才能真正导通。

导通后二极管两端的电压称为二极管的正向压降。

2、反向特性在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管处于截止状态，这种连接方式，称为反向偏置。

二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。

当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。

二极管测试中的主要参数用来测试二极管的性能好坏的技术指标称为二极管的参数。
