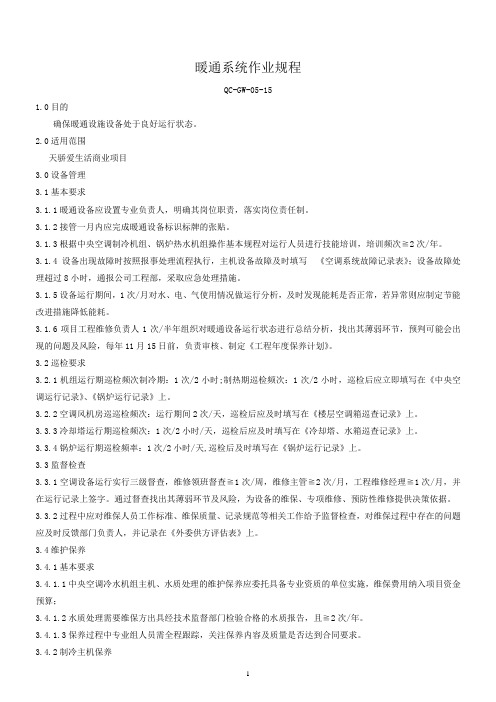

暖通系统作业规程QC-GW-05-151.0目的确保暖通设施设备处于良好运行状态。
2.0适用范围天骄爱生活商业项目3.0设备管理3.1基本要求3.1.1暖通设备应设置专业负责人，明确其岗位职责，落实岗位责任制。
3.1.2接管一月内应完成暖通设备标识标牌的张贴。
3.1.3根据中央空调制冷机组、锅炉热水机组操作基本规程对运行人员进行技能培训，培训频次≧2次/年。
3.1.4设备出现故障时按照报事处理流程执行，主机设备故障及时填写《空调系统故障记录表》；设备故障处理超过8小时，通报公司工程部，采取应急处理措施。
3.1.5设备运行期间，1次/月对水、电、气使用情况做运行分析，及时发现能耗是否正常，若异常则应制定节能改进措施降低能耗。
3.1.6项目工程维修负责人1次/半年组织对暖通设备运行状态进行总结分析，找出其薄弱环节，预判可能会出现的问题及风险，每年11月15日前，负责审核、制定《工程年度保养计划》。
3.2巡检要求3.2.1机组运行期巡检频次制冷期：1次/2小时;制热期巡检频次：1次/2小时，巡检后应立即填写在《中央空调运行记录》、《锅炉运行记录》上。
3.2.2空调风机房巡巡检频次：运行期间2次/天，巡检后应及时填写在《楼层空调箱巡查记录》上。
3.3.3冷却塔运行期巡检频次：1次/2小时/天，巡检后应及时填写在《冷却塔、水箱巡查记录》上。
3.3.4锅炉运行期巡检频率：1次/2小时/天,巡检后及时填写在《锅炉运行记录》上。
3.3监督检查3.3.1空调设备运行实行三级督查，维修领班督查≧1次/周，维修主管≧2次/月，工程维修经理≧1次/月，并在运行记录上签字。
通过督查找出其薄弱环节及风险，为设备的维保、专项维修、预防性维修提供决策依据。
3.3.2过程中应对维保人员工作标准、维保质量、记录规范等相关工作给予监督检查，对维保过程中存在的问题应及时反馈部门负责人，并记录在《外委供方评估表》上。
3.4维护保养3.4.1基本要求3.4.1.1中央空调冷水机组主机、水质处理的维护保养应委托具备专业资质的单位实施，维保费用纳入项目资金预算；3.4.1.2水质处理需要维保方出具经技术监督部门检验合格的水质报告，且≧2次/年。

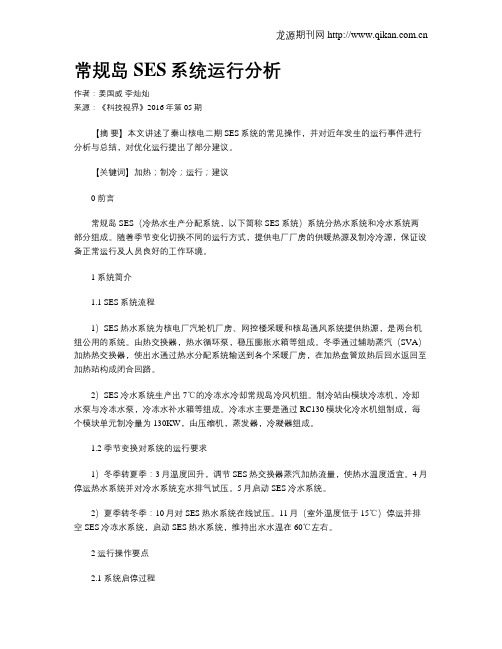

常规岛SES系统运行分析作者：姜国威李灿灿来源：《科技视界》2016年第05期【摘要】本文讲述了秦山核电二期SES系统的常见操作，并对近年发生的运行事件进行分析与总结，对优化运行提出了部分建议。
【关键词】加热；制冷；运行；建议0 前言常规岛SES（冷热水生产分配系统，以下简称SES系统）系统分热水系统和冷水系统两部分组成。
随着季节变化切换不同的运行方式，提供电厂厂房的供暖热源及制冷冷源，保证设备正常运行及人员良好的工作环境。
1 系统简介1.1 SES系统流程1）SES热水系统为核电厂汽轮机厂房、网控楼采暖和核岛通风系统提供热源，是两台机组公用的系统。
由热交换器，热水循环泵，稳压膨胀水箱等组成。
冬季通过辅助蒸汽（SVA）加热热交换器，使出水通过热水分配系统输送到各个采暖厂房，在加热盘管放热后回水返回至加热站构成闭合回路。
2）SES冷水系统生产出7℃的冷冻水冷却常规岛冷风机组。
制冷站由模块冷冻机，冷却水泵与冷冻水泵，冷冻水补水箱等组成。
冷冻水主要是通过RC130模块化冷水机组制成，每个模块单元制冷量为130KW，由压缩机，蒸发器，冷凝器组成。
1.2 季节变换对系统的运行要求1）冬季转夏季：3月温度回升，调节SES热交换器蒸汽加热流量，使热水温度适宜。
4月停运热水系统并对冷水系统充水排气试压。
5月启动SES冷水系统。
2）夏季转冬季：10月对SES热水系统在线试压。
11月（室外温度低于15℃）停运并排空SES冷冻水系统，启动SES热水系统，维持出水水温在60℃左右。
2 运行操作要点2.1 系统启停过程1）热水系统启动前必须清理周边易燃杂物，固定管道保温层。
在线回路并充水升压，开启过滤器排污阀进行冲洗。
系统压力至0.4Mpa后，打开热水管路的电动阀，调节泵入口总阀，维持热水泵运行电流在75A左右。
开启蒸汽阀和疏水阀暖管后即可开启加热阀调节热水温度。
停运SES热水系统时先关闭蒸汽阀，系统再持续运行30分钟降温后停运热水系统水泵并排空系统管道。
华能营口热电厂暖通控制系统操作说明书大连华英自动化技术有限公司2010-6-7目录一系统概述 (2)二制冷系统操作流程 (2)三加热系统操作流程 (4)四系统登录操作 (4)五系统主画面介绍及设备操作 (5)1.水泵设备操作 (6)2.电动门操作 (7)3.制冷机操作 (8)4.冷却塔操作 (8)5.空调机组操作 (9)6.过程值监控 (10)六参数画面介绍 (10)七操作记录画面介绍 (11)八报警记录画面介绍 (12)九历史趋势画面介绍 (13)十暖通程控系统上位机维护 (15)附录 (15)一系统概述暖通程控系统包括：集中制冷加热站控制系统、集控楼空调控制系统、电控楼空调控制系统。
