(EcoDrive)DKC伺服驱动器故障排除手册

伺服控制系统的故障分析与排除方法伺服控制系统是一种高精度、高可靠性的控制系统，广泛应用于工业自动化、机械加工等领域。

然而，由于各种原因，伺服控制系统也常常出现故障，影响设备的正常运行。

本文将介绍伺服控制系统故障的常见原因和排除方法。

一、电源故障电源故障是影响伺服控制系统正常工作的常见问题之一。

当电源电压波动、电源线接触不良或线路短路时，伺服控制系统可能无法正常供电。

为了解决电源故障，我们可以采取以下排除方法：1. 检查电源线连接是否牢固，确保电源线没有断开或接触不良。

2. 使用电压表检测电源电压，确保电压稳定在规定的范围内。

3. 检查电源线路是否存在短路现象，如有短路需及时修复或更换。

通过以上排除方法，可以有效解决伺服控制系统的电源故障问题。

二、信号传输故障信号传输故障是伺服控制系统常见的问题之一。

信号传输发生错误或丢失，会导致伺服控制系统无法正确接收或处理指令。

为了解决信号传输故障，我们可以采取以下排除方法：1. 检查信号线连接是否牢固，确保信号线没有断开或接触不良。

2. 使用示波器检测信号传输是否正常。

3. 检查信号线路是否存在信号干扰或阻塞现象，如有问题可采取屏蔽或更换信号线路。

通过以上排除方法，可以有效解决伺服控制系统的信号传输故障问题。

三、机械故障机械故障是伺服控制系统故障的另一常见原因。

当机械部件出现磨损、堵塞或松动等问题时，会导致伺服控制系统不能正常运行。

为了解决机械故障，我们可以采取以下排除方法：1. 检查机械部件是否正常工作，发现异常情况及时进行维护或更换。

2. 确保伺服电机与机械部件的连接紧固可靠。

3. 定期进行机械部件的清洁与润滑，以减少磨损，延长使用寿命。

通过以上排除方法，可以有效解决伺服控制系统的机械故障问题。

四、驱动器故障驱动器故障是伺服控制系统故障的另一个常见原因。

驱动器故障会导致伺服电机不能得到正确的驱动信号，从而无法正常工作。

为了解决驱动器故障，我们可以采取以下排除方法：1. 检查驱动器的供电情况，确保供电正常稳定。

伺服控制器的故障排除与修复方法伺服控制器是一种用于控制伺服电机运动的设备，它通过接收输入信号并输出控制指令来实现精确的运动控制。

然而，由于各种原因，伺服控制器可能会出现故障，导致电机运动不正常或无法运动。

本文将介绍一些常见的伺服控制器故障排除与修复方法。

1.检查电源供应：首先，检查伺服控制器的电源供应是否正常。

确保电源稳定，并检查保险丝是否烧坏。

如果电源供应正常，可以排除电源问题。

2.检查电机连接：检查伺服控制器与电机之间的连接是否牢固。

确保电机的连接线没有损坏并正确连接。

如果连接不良会导致电机无法正常运动或出现不稳定的运动。

3.检查编码器信号：伺服控制器通过接收来自编码器的反馈信号来实现精确的运动控制。

因此，检查编码器信号是否正常是解决问题的重要步骤。

可以使用示波器或编码器测试器来检查编码器信号是否正常。

4.检查控制指令：如果伺服控制器接收到的控制指令不正确，电机就会出现问题。

因此，检查控制指令是否正确也是排除故障的重要步骤。

可以使用示波器检查控制信号是否符合预期。

5.检查伺服参数设置：伺服控制器通常具有一些参数设置，如速度、加速度和位置限制等。

检查这些参数设置是否正确，可以通过伺服控制器的用户界面或软件进行调整。

6.检查伺服控制器的温度：伺服控制器可能会因为过热而出现故障。

如果伺服控制器过热，可以尝试降低电机的负载或增加散热设备来降低温度。

7.检查伺服控制器的电源信号：伺服控制器的电源信号是控制电机运动的关键。

如果电源信号不稳定或异常，可能会导致电机无法正常运动。

可以使用示波器检查电源信号是否稳定。

8.更换故障部件：如果无法通过以上方法解决问题，有可能是伺服控制器的一些部件出现故障。

可以尝试更换故障部件，如电源模块、控制芯片、电容等。

总结起来，对于伺服控制器的故障排除与修复，首先需要检查电源供应、电机连接、编码器信号、控制指令、参数设置等方面，确保它们正常运作。

如果问题仍然存在，可以检查温度、电源信号，并考虑更换故障部件。

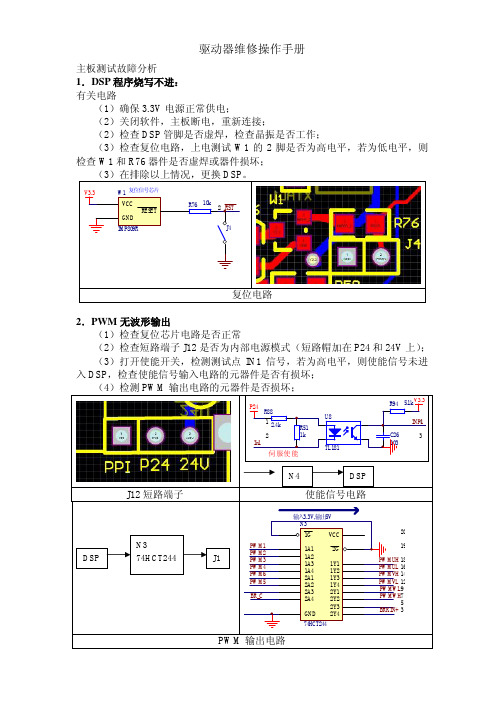

驱动器维修操作手册主板测试故障分析1．DSP程序烧写不进：有关电路（1）确保3.3V电源正常供电；（2）关闭软件，主板断电，重新连接；（2）检查DSP管脚是否虚焊，检查晶振是否工作；（3）检查复位电路，上电测试W1的2脚是否为高电平，若为低电平，则检查W1和R76器件是否虚焊或器件损坏；2．PWM无波形输出（1）检查复位芯片电路是否正常（2）检查短路端子J12是否为内部电源模式（短路帽加在P24和24V上）；（3）打开使能开关，检测测试点IN1信号，若为高电平，则使能信号未进入DSP，检查使能信号输入电路的元器件是否有损坏；3．数码管（1）单个数码管不显示：检查对应的信号连接是否有虚焊（2）数码管都不显示：一、检查电源是否真确；二、检查显示数据译码芯片N1时候虚焊或损坏（3）数码管有显示，但按键无效：根据以往经验总结，更换数码管4．﹣2.5V电源不正确驱动板测试故障分析注意：驱动板每次维修上电前，都必须测各电压阻抗。

1．电源输出（1） 电源无输出：检查器件有无虚焊或焊错，检查电路元器件是否正常。

排除以上情况，极有可能是由于U16开关管损坏的缘故。

（2） 电源输出5V 不正常：检测U17-8脚是否为2.5V ，若不是则可能是U17损坏。

（3） 其他电源输出不正常：检查器件有无虚焊或焊错。

若没有则用示波器观测变压器输出端有无信号，无则说明变压器损坏。

2．上电继电器不闭合驱动器上电之后1~2秒时间，会听到继电器闭合的声音。

原理图如下V 继电器信信号分析：当驱动器上电后（要求接主板），PRCA+信号变为低电平，光耦TLP127导通，光耦5脚拉低至低电平，使继电器内部控制电源打开，使继电器吸合。

故障排除： （1）排除电路元器件虚焊情况 （2）5V 及24V 电源是否正常3．制动回路故障内接方式制动电阻接插件。

伺服系统中如何进行故障排除伺服系统是一种通过控制电机运动的系统，常用于工业自动化设备和机器人等领域。

然而，由于各种原因，伺服系统在运行过程中可能会出现各种故障。

为了保证系统的正常运行，及时进行故障排除至关重要。

本文将介绍伺服系统中如何进行故障排除的方法和步骤。

1. 观察和分析问题当伺服系统遇到故障时，首先需要对故障现象进行观察和分析。

可以根据不同的故障现象，包括电机无法转动、转动方向错误、速度不稳定等，来判断可能的故障原因。

可以使用示波器、数字万用表或专业的故障诊断仪器来辅助判断。

2. 检查电源和电机连接在伺服系统中，电源和电机连接是最基本的部分。

故障可能是由于电源供电不稳定或电机连接不良引起的。

因此，需要检查电源的电压和电流是否正常，并检查电机的连接是否松动或短路。

3. 检查电机驱动器电机驱动器是伺服系统中负责控制电机的部分。

故障可能是由于电机驱动器故障引起的。

可以检查电机驱动器是否发出异常的声音或发热，以及电路板上是否有明显的烧焦或破损。

如果有问题，可以尝试更换电机驱动器或联系供应商进行维修。

4. 检查反馈装置伺服系统常常需要使用反馈装置来获得准确的位置和速度信息。

如果反馈装置故障，伺服系统可能无法正常运行。

可以检查反馈装置的连接和线路是否正常，并检查输出信号是否准确。

如果有问题，可以尝试更换反馈装置或联系供应商进行维修。

5. 调整参数和检查控制器伺服系统的控制器通常会有一些参数需要调整，包括速度、位置和加速度等。

如果参数设置不正确，可能会导致系统故障。

可以检查控制器的参数设置是否符合要求，并进行适当的调整。

同时，也可以检查控制器是否存在故障或软件程序是否有错误。

6. 隔离其他设备干扰有些故障可能与其他设备的干扰有关。

例如，电磁干扰、过电流或过压等问题可能会导致伺服系统故障。

可以使用屏蔽电缆、滤波器或稳压器等设备来减少干扰，并确保伺服系统的供电稳定。

7. 联系供应商或专业技术支持如果以上方法无法解决伺服系统的故障，或者需要更专业的技术支持，可以联系供应商或专业的技术人员。

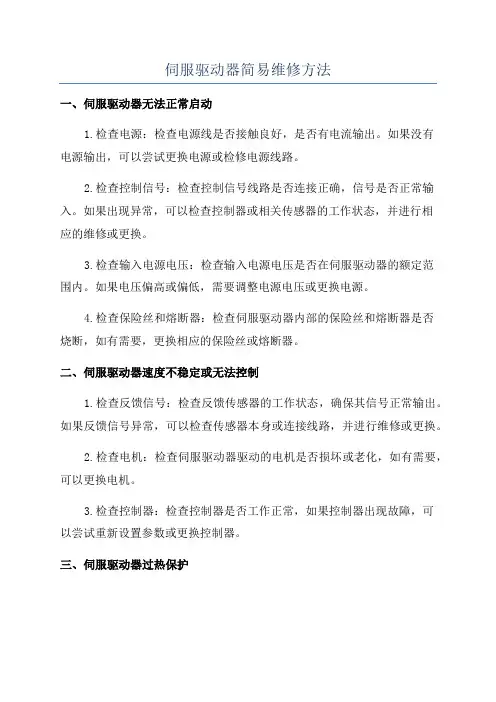

伺服驱动器简易维修方法一、伺服驱动器无法正常启动1.检查电源：检查电源线是否接触良好，是否有电流输出。

如果没有电源输出，可以尝试更换电源或检修电源线路。

2.检查控制信号：检查控制信号线路是否连接正确，信号是否正常输入。

如果出现异常，可以检查控制器或相关传感器的工作状态，并进行相应的维修或更换。

3.检查输入电源电压：检查输入电源电压是否在伺服驱动器的额定范围内。

如果电压偏高或偏低，需要调整电源电压或更换电源。

4.检查保险丝和熔断器：检查伺服驱动器内部的保险丝和熔断器是否烧断，如有需要，更换相应的保险丝或熔断器。

二、伺服驱动器速度不稳定或无法控制1.检查反馈信号：检查反馈传感器的工作状态，确保其信号正常输出。

如果反馈信号异常，可以检查传感器本身或连接线路，并进行维修或更换。

2.检查电机：检查伺服驱动器驱动的电机是否损坏或老化，如有需要，可以更换电机。

3.检查控制器：检查控制器是否工作正常，如果控制器出现故障，可以尝试重新设置参数或更换控制器。

三、伺服驱动器过热保护1.检查散热器：检查伺服驱动器上的散热器是否堵塞或散热不良。

如果散热器堵塞，可以清理散热器上的灰尘或杂物；如果散热不良，可以增加散热器的散热面积或更换更高效的散热器。

2.检查工作环境：检查伺服驱动器的工作环境，确保通风良好，温度适宜。

如果工作环境温度过高，可以增加通风设备或进行空调降温。

四、其他常见故障及处理方法1.异常噪声：检查伺服驱动器安装是否牢固，接线是否正确，地线是否接好。

如果有故障部件，可以更换或维修。

2.无法保持位置：检查伺服驱动器的位置控制参数是否设置正确，如果参数设置不当，可以重新调整。

3.通信故障：检查通信线路是否连接正确，是否有干扰或断开。

如有干扰，可以检查线路是否靠近干扰源，如有断开，可以重新连接线路或更换通信线缆。

伺服驱动器常见故障的原因及对策
一、温度过高
对策：可以采取以下措施预防和解决这个问题：
1.安装风扇进行散热，提高驱动器的散热效果。

2.定期检查驱动器的温度，及时清理驱动器周围的灰尘和杂物。

3.如有条件，可以加装温度控制器，及时控制驱动器的温度。

二、电源故障
对策：可以采取以下措施预防和解决这个问题：
1.确保驱动器的电源连接牢固，接触良好。

2.检查电源质量，如有问题及时更换或修理电源。

3.安装稳压装置或UPS，保持电源的稳定。

三、信号干扰
对策：可以采取以下措施预防和解决这个问题：
1.安装滤波器，减少信号干扰。

2.确保信号线与电源线隔离，防止电磁干扰。

3.增加屏蔽层，提高信号线的抗干扰能力。

四、过载保护
对策：可以采取以下措施预防和解决这个问题：
1.对驱动器进行合理的负荷分配，不要超负荷运行。

2.增加过载保护装置，及时保护驱动器。

五、故障诊断
当伺服驱动器出现故障时，很多时候需要对故障进行诊断，找出故障的具体原因。

对策：可以采取以下措施预防和解决这个问题：
1.根据驱动器的使用说明书，对照故障现象进行排查。

2.检查驱动器的接线情况，确保连接正确。

3.使用相关的仪器进行故障诊断，找出故障原因。

以上是一些常见的伺服驱动器故障原因以及相应的对策。

当然，在实际操作过程中，还有很多其他可能出现的故障情况，需要根据具体的情况进行分析和解决。

总之，要保证伺服驱动器的正常运行，应该定期进行维护、检查，并及时采取措施预防和解决故障。

力士乐伺服驱动器维修报警代码DKC故障诊断（错误诊断信息F）：F205 凸轮轴故障F207 切换至未初始化运行模式F208 UL电机类型已变F209 PL装载参数默认值F211 DISC-Error no.1(1#错误)F212 DISC-Error no.2(2#错误)F212 DISC-Error no.3(3#错误)F212 DISC-Error no.4(4#错误)F217 未接冷却风扇F218 放大器过热关机F219 电机过热关机F220 制动电阻器过载关机F221 电机温度监控器故障F223 停止轴时的初始化过程错误F224 超过最大制动时间F226 功率部分欠电压F228 过大偏差F229 编码器1故障：象限错误F230 超过编码器1最大信号频率F236 位置反馈的差值过大F237 位置指令的差值过大F238 实际速度值的差值过大F242 编码器2故障：信号幅度错误F245 编码器2故障：象限错误F246 超过编码器2最大信号频率F248 电池电压过低F249 主驱动器编码器故障：信号太小F250 目标位置预置内存溢出F252 主驱动器编码器故障：象限错误F253 增量编码器仿真：脉冲频率太高F260 指令电流极限关闭F262 状态输出口出现外部短路F267 内部硬件同步错误F269 电机制动器释放过程中错误F276 绝对编码器超出允许的窗口F277 电流测量补偿错误F281 主回路故障F288 EMD模块固件升级过程中出现错误F291 EMD模块超时F292 EMD模块过热F294 Ecox 客户端超时F296 Ecox 客户端数量不准确F297 Ecox 客户端错误F386 电源模块没有就绪信号F401 双MST故障关机F402 双MDT故障关机F403 通信阶段关机F404 阶段前进过程中出现错误F405 阶段后退过程中出现错误F406 阶段切换无就绪信号F407 主通信初始化过程中的错误F411 双SST故障关机F434 紧停E-STOPF629 超过正行程极限F630 超过负行程极限F634 紧停E-STOPF643 探测到正行程极位开关F644 探测到负行程限位开关F811 换算偏置无法确定F812 在换算过程中移动越程F822 编码器1故障：信号幅度错误F843 编码器2故障：信号幅度错误F845 编码器2故障：象限错误F850 看门狗协处理器F860 过流：功率部分有短路F870 +24v直流错误F873 电源驱动部分故障F878 速度环错误F880 经过优化的换算偏置错误1.2 报警诊断信息E E211 DISC-#1 报警E212 E212 E212 DISC-#2 报警 DISC-#3 报警 DISC-#4 报警E217 冷却风扇转速太慢E221 报警电机温度监控有故障E225 电机过载E226 功率部分欠电压E247 插补速度=0E248 插补加速度=0E249 定位速度＞=S-0-0091 E250 驱动器过热预报警E251 电机过热预报警E252 制动电阻器过载预报警E253 目标位置超出行程范围E254 未回零E255 进给倍率 S-0-108=0E256 转矩限制=0E257 连续电流限制活动E258 选定的处理块未编程E259 指令速度限制活动261 连续电流限制预报警E263 速度指令值＞极限 S-0-0091E264 目标位置超过数字范围E267 硬件同步有故障E269 制动器的制动转矩太低E281 主回路故障E288 EMD 模块固件升级活动 EMD 模块超时 EMD 模块欠电压 Ecox 客户端数量不准确E289 等待 Ecox 服务器端扫描E291 E293 E296E386 电源模块无就绪信号E408 MDT 数据存储器 A 无效编址E409 AT 数据存储器 A 无效编址E410 客户端未被扫描或地址为0 E411 双 SST 故障E825 功率部分过电压E826 功率部分欠电压E829 超过正位置极限E830 超过负位置极限E831 在点动过程中达到位置极限E834 紧停 E-STOPE843 正限位开关活动E844 负限位开关活动E881 主回路故障E886 电源模块没有准备好信号2 诊断信息 B、C、D 和诊断信息 A 的说明2.1 指令诊断信息 B、C 和 DB100 指令释放电机制动器B101 指令未使能B200 制动器检查指令B201 只在驱动器使能时进行制动器检查B202 在制动器嵌入过程中出现错误B203 制动器制动转矩太低B300 后备工作内存过程指令C100 通讯阶段 3 转换检查C101 无效通信参数（S-0-0021）C102 通信参数极限错误（S-0-0021）C104 MDT 的配置 IDN 不可配置C105 配置长度大于 MDT 最大长度C106 AT 的配置 IDN 不可配置C107 配置长度大于 AT 最大长度C108 时间片参数大于 Sercos 循环时间C109 MDT（S-0-0009）中的数据记录位置为偶数C110 MDT（S-0-0010）长度为奇数C111 1D9+记录长度-1 大于长度 MDT（S-0-0010）C112 TNcyc（S-0-0001）或 TScyc（S-0-0002）错误C113 TNcyc（S-0-0001）与 TScyc（S-0-0002）的关系错误 C114 T4 大于 TScyc（S-0-0002）-T4min（S-0-0005）C115 T2 数值太小C118 MDT 配置顺序错误C200 通讯阶段 4 转换检查C201 无效参数（S）（-＞S-0-0022）C202 参数极限错误（-＞S-0-0022）C203 参数计算错误（-＞S-0-0022）C204 电机类型 P-0-4014 不准确C210 要求反馈 2（-＞S-0-0022）C211 无效反馈数据（-＞S-0-0022）C212 无效放大数据（-＞S-0-0022）C213 位置数据比例错误C214 速度数据比例错误C215 加速度数据比例错误C216 转矩/力数据比例错误C217 反馈 1 数据读取错误C218 反馈 2 数据读取错误C220 反馈 1 初始化错误。
