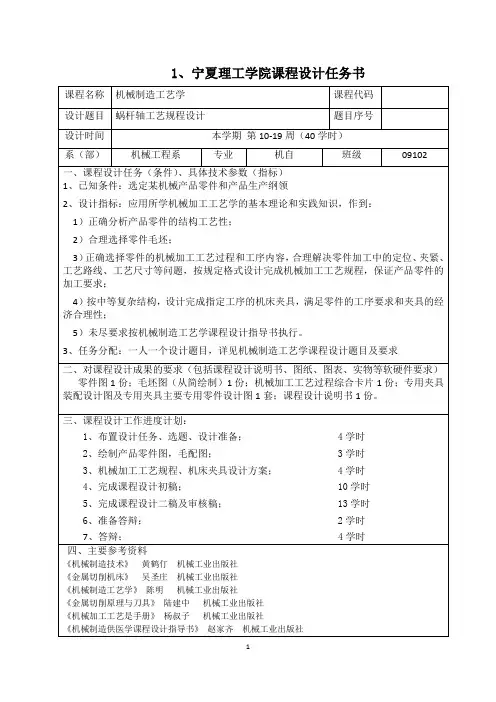

1、宁夏理工学院课程设计任务书任课教师（签名）：张春兰2012 年3月10 日机械系主任（签名）：张春兰2012 年3月10 日2、机械制造工艺学课程设计题目一、题目：“蜗杆轴”零件的机械加工工艺规程设计二、设计条件：产品年生产纲领3500台，零件备品率3%，零件废品率1%三、课程设计的内容及步骤。
（二一）题目为“蜗杆轴”零件的机械加工工艺规程设计1．编制工艺规程（1）计算零件生产纲领，确定生产类型。
（2）分析产品零件，审查零件图样的工艺性，确定并绘制零件设计图样。
（3）选择毛坯的制造形式，绘制毛坯图。
（4）拟定工艺路线选择定位基准，选择零件表面的加工方法，划分加工阶段，安排工艺顺序，比选工艺方案，确定工艺路线。
（5）确定各工序加工余量和毛坯尺寸（6）确定各工序采用的加工设备及工艺装备（7）确定各工序的工艺尺寸（8）填写机械加工工艺过程综合卡2．课程设计说明书。
（1）课程设计封面（2）课程设计任务书指导教师：张春兰2012年3月10日3、蜗杆轴零件的机械加工工艺规程设计45钢一、产品年生产纲领产品年生产纲领3500台零件备品率3%零件废品率1%N=3500×1×（1+0.03+0.01）=3640二、分析产品零件，审查零件图样的工艺性，确定并绘制零件设计图样。
1、零件的作用蜗杆轴是组成机械的重要零件，也是机械加工中常见的典型零件之一。
它支撑其他转动件回转并传动扭矩同时又通过轴承与机器连接。
2、零件的工艺分析该蜗杆轴ø20j6，ø17k5两外圆表面为支撑轴颈，锥体部分是装配离合器表面，M18×1处装配圆螺母来固定轴承轴向位置。
以两端中心孔为中心加工表面两端中心孔以及端面倒角的加工。
主要加工表面为两端中心孔。
两端中心孔的轴线要作为加工定位与工序基准。
以轴头外圆面为中心的加工表面这一组表面加工它把轴段外圆面、螺纹、锥面轴段外圆面主要加工表面为轴段外圆面螺纹锥体用来支撑轴和离合器的以两轴段外圆面为中心的加工表面这组加工表面包括两个轴段外圆面右端面的倒角两个退刀槽以分度圆直径为ZA蜗杆螺旋面为中心的加工这组加工表面分度圆直径为ZA蜗杆螺旋面，轴段外圆面及两侧的退刀槽 ZA蜗杆螺旋面为主要加工表面，两个轴段外圆面，轴段外圆面把两端中心孔轴线A-B作为公共基准，有圆跳动要求。
机械制造基础设计课程说明书蜗杆零件机械加工工艺规程设计设计小组成员：刘XX 罗辉王军艾辉周志鹏张宗福鲍丽丽廖文秀涂超机械制造工艺实训工艺规程设计说明书设计题目: 蜗杆零件的机械加工工艺规程设计设计者刘X X学号20913050325指导教师旷英姬机械与材料工程学院2011年12 月机械制造工艺实训工艺规程设计任务书题目：蜗杆零件的机械加工工艺规程设计内容：1．绘制零件的毛坯图或零件—毛坯综合图(A3)2．设计零件的机械加工工艺规程，并填写：（1）整个零件的机械加工工艺进程卡（A4）；（2）自选其中之一重要工序的机械加工工序卡（A4）。
3．编写设计说明书。
原始资料：该零件图样一张；生产纲领为8000台/年，1件/台；每日一班。
班级：B0923学生：刘X X指导教师：旷英姬目录前言 (1)一零件的分析 (2)λ 1. 计算生产纲领，确信生产类型 (2)λ 2. 零件的作用 (2)λ 3. 零件的工艺性分析和技术要求 (2)λ 4. 选择毛坯 (3)二工艺规程设计 (4)λ 1. 定位基准的选择 (4)λ 2. 零件表面加工方式的确信 (4)λ 3. 制定工艺线路 (4)λ 4. 加工设备和工艺装备的选择 (7)λ 5. 加工余量、工序尺寸和公差的确信 (7)λ 6. 切削用量、时刻定额的计算 (9)设计小结 (15)参考文献 (15)前言《机械制造工艺实训》是咱们学习完大学时期的机械类基础和技术基础课和专业课程以后的一个综合课程，它是将设计和制造知识有机的结合，并融合现时期机械制造业的实际生产情形和较先进成熟的制造技术的应用，而进行的一次理论联系实际的训练，通过本课程的训练，将有助于咱们对所学知识的明白得，并为后续的课程学习和尔后的工作打下必然的基础。
关于我本人来讲，希望能通过本次课程设计的学习，学会将所学理论知识和工艺课程实习所得的实践知识结合起来，并应用于解决实际问题当中，从而锻炼自己分析问题和解决问题的能力；同时，又希望能超越目前工厂的实际生产工艺，而将有利于加工质量和劳动生产率提高的新技术和新工艺应用到机械零件的制造中，为改善我国的机械制造业相对掉队的局面探讨可能的途径。
