蜗杆轴零件的加工工艺

蜗杆加工工艺路线和论证

蜗杆加工工艺路线：

1. 材料选择：蜗杆材料通常选择高强度、高硬度的合金钢、不锈钢、铜合金等材料。

2. 切削加工：蜗杆是通过切削工艺来制造的,常见的切削方式有车削、铣削、磨削、拉削等。

3. 热处理：为了提高蜗杆的强度和耐磨性,通常需要对其进行热处理。常见的热处理工艺有淬火、回火、渗碳等。

4. 精密加工：蜗杆是精密零件,需要进行精密加工处理。常见的精密加工方式有磨齿、研磨等。

5. 表面处理：蜗杆表面处理通常采用镀铬、喷涂、阳极氧化等方式,提高其表面硬度和耐磨性。

6. 装配和检验：蜗杆制造完成后,需要进行装配和检验,确保其质量符合要求。

论证：

蜗杆是机械传动中常用的零件之一,其加工质量的好坏直接影响到机械传动的稳定性和可靠性。针对蜗杆的加工工艺路线,需要考虑以下几个方面：

1. 材料选择的合理性：蜗杆通常承受较大的负荷,因此需要选择高强度、高硬度的材料。在选择材料时需要综合考虑其成本、可加工性、耐磨性等因素。

2. 切削加工的精度和表面质量：蜗杆是高精度零件,其几何形状和表面粗糙度直接影响到传动的精度和噪声水平。因此在切削加工时需要考虑刀具的选择、切削参数的控制、加工过程中的冷却和润滑等因素。

3. 热处理的工艺控制：蜗杆的热处理需要精确控制温度、时间和冷却方式,以保证其组织结构和性能指标符合要求。

4. 精密加工的工艺控制：蜗杆的磨齿和研磨加工需要使用高精密度的设备,并严格控制加工过程中的参数和误差,以确保蜗杆的精度和表面质量符合要求。

5. 表面处理的效果评价：蜗杆表面处理需要注意其基材与涂层之间的黏着度和密合性,以及涂层的厚度和硬度等因素。需要进行表面质量的评价和质量检查,确保蜗杆表面的质量符合要求。

6. 装配和检验的质量控制：在蜗杆的装配和检验过程中,需要严格控制加工误差和装配偏差,保证蜗杆的传动精度和噪声水平符合要求,并进行可靠性测试。

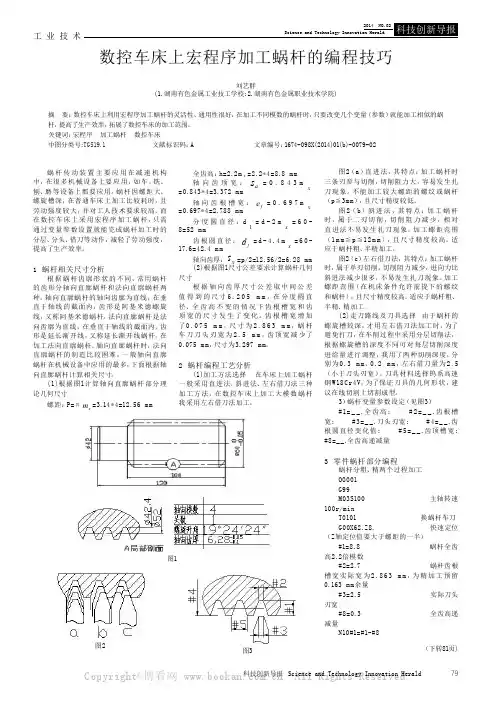

科技创新导报2014 NO.02Science and Technology Innovation Herald工业技术

科技创新导报 Science and Technology Innovation Herald79蜗杆传动装置主要应用在减速机构中，在很多机械设备上要应用，如车、铣、刨、磨等设备上都要应用。蜗杆因螺距大、螺旋槽深，在普通车床上加工比较耗时，且劳动强度较大，并对工人技术要求较高，而在数控车床上采用宏程序加工蜗杆，只需通过变量参数设置就能完成蜗杆加工时的分层、分头、借刀等动作，减轻了劳动强度，提高了生产效率。

1 蜗杆相关尺寸分析根据蜗杆齿廓形状的不同，常用蜗杆的齿形分轴向直廓蜗杆和法向直廓蜗杆两种。轴向直廓蜗杆的轴向齿廓为直线，在垂直于轴线的截面内，齿形是阿基米德螺旋线，又称阿基米德蜗杆。法向直廓蜗杆是法向齿廓为直线，在垂直于轴线的截面内，齿形是延长渐开线，又称延长渐开线蜗杆。在加工法向直廓蜗杆、轴向直廓蜗杆时，法向直廓蜗杆的制造比较困难，一般轴向直廓蜗杆在机械设备中应用的最多，下面根据轴向直廓蜗杆计算相关尺寸。(1)根据图1计算轴向直廓蜗杆部分理论几何尺寸螺距：P=πxm=3.14*4=12.56 mm全齿高：h=2.2mx=2.2*4=8.8 mm轴向齿顶宽：as=0.843mx=0.843*4=3.372 mm轴向齿根槽宽：fe=0.697mx=0.697*4=2.788 mm分度圆直径：d1=d-2mx=60-8=52 mm齿根圆直径：fd=d-4.4mx=60-17.6=42.4 mm轴向齿厚：xs=p/2=12.56/2=6.28 mm(2)根据图1尺寸公差要求计算蜗杆几何尺寸根据轴向齿厚尺寸公差取中间公差值得到的尺寸6.205 mm，在分度圆直径、全齿高不变的情况下齿根槽宽和齿顶宽的尺寸发生了变化。齿根槽宽增加了0.075 mm，尺寸为2.863 mm，蜗杆车刀刀头刃宽为2.5 mm，齿顶宽减少了0.075 mm，尺寸为3.297 mm。

蜗杆怎么加工 | 蜗杆的加工工艺

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

在经济全球化的格局下，我国制造业发展越来越迅速，齿轮的使用范围也越来越广泛，齿轮中的蜗轮蜗杆对其传递与转换的作用也是别的齿轮无法代替的。那么蜗杆是怎么加工？它的加工工艺又是什么？本文，贤集网小编主要就是讲的这些内容！

蜗杆的加工工艺

1、 确定毛坯的材料

⑴具有优良的加工性能，能得到良好的表面光洁度和较小的残余内应力，对刀具磨损作用较小。

⑵抗拉极限度一般不低于588MPa。

⑶有良好的热处理工艺性，淬透性好，不易淬裂，组织均匀，热处理变形小，能获得较高的硬度，从而保证蜗杆的耐磨性和尺寸的稳定性。

⑷材料硬度均匀，金相组织符合标准。常用的材料有：T10A,T12A,45,9Mn2V,CrMn等。其中9Mn2V有较好的工艺性和稳定性，但淬透性差;优点是热处理后变形小，适用于制作高精度零件，但其容易开裂，磨削工艺性差，蜗杆的硬度越高越耐磨，但制造时不易磨削。

2、加工定位基面的选择

蜗杆定位基面：从结构上分，蜗杆有两种形式，套装蜗杆，整体蜗杆。套装蜗杆以内孔加工基面，因此应先精加工内孔，然后以内孔为基面加工外圆及支承轴颈，螺纹的加工同样以内孔为基面，因此需要心轴。一般精密分度蜗杆的内孔精度要求是很高的，有的需要进行研磨老保证精度。一般精度分度蜗杆内孔应不低于1级精度，表面粗糙度不低于0.12，内孔的端面振摆应不小于0.005mm。蜗杆装在心轴上加工时，应首先检查两端轴肩的径向跳动是否在规定允差之内，以后每道工序均应校验，在蜗杆装配时，同样要校验两端轴肩的径向跳动，心轴精度必须等于或高于与套装蜗杆相配的轴精度。

蜗杆加工工艺流程

蜗杆加工是一种常用的机械加工工艺，用于制造各种传动装置中的蜗轮和蜗杆。下面我将介绍一下蜗杆加工的工艺流程。

首先，在进行蜗杆加工之前，需要准备好蜗杆加工所需的原材料。常用的材料有铸铁、钢等。选用合适的材料来制造蜗轮和蜗杆，能够确保其强度和耐磨性，使其能够承受较大的负载和长时间的工作。

接下来，进行蜗杆的车削加工。首先，在车床上进行转车，即将原材料装夹在车床的主轴上，并通过车刀进行切削。在车削加工中，需要根据蜗杆的要求来选择合适的车刀和车削速度，以确保能够得到尺寸精度高、表面光洁度好的蜗杆。

然后，进行蜗杆的切割加工。切割加工是将蜗杆的齿轮部分进行切削，以形成蜗轮。切割加工通常使用齿轮加工机床进行，通过齿轮刀具与蜗杆进行啮合切削，使蜗轮的齿数和齿形满足设计要求。

接下来是蜗杆的磨削加工。磨削加工是为了进一步提高蜗杆的尺寸精度和表面光洁度。通常采用磨削机进行磨削加工，通过砂轮与蜗杆进行磨削，使其表面更加光滑、尺寸更加精确。

最后是蜗杆的热处理。热处理是为了改善蜗杆的材料性能，提高其硬度和耐磨性。一般采用淬火和回火两个工艺步骤进行热处理。淬火是将蜗杆加热到临界温度后迅速冷却，使其达到所需的硬度；回火是将淬火后的蜗杆再加热到较低的温度并保持一定时间后冷却，以减轻淬火带来的脆性和应力。

综上所述，蜗杆加工工艺流程包括原材料准备、车削加工、切割加工、磨削加工和热处理。每个工艺步骤都需要合理选择加工设备和工艺参数，才能够得到质量满足要求的蜗轮和蜗杆。蜗杆加工工艺流程的优化和改进，能够提高蜗杆的加工效率和质量，满足各种传动装置的使用要求。
