矿用速度传感器

GSC10速度传感器使用说明书执行标准：GB3836-2010、MT/T382-2011、Q/WV17—2018警告：（1）维修时不得改变本安电路和与本安电路有关电器元件的电气参数！（2）产品只能与说明书中规定的设备联接使用，如与其它设备联接须经防爆检验！概述1. 用途及适用范围：GSC10速度传感器（以下简称传感器）为矿用本质安全型电气设备，该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为对煤矿井下上运或下运带式输送机输送因皮带打滑（失速）或超速时，对皮带机进行监控和保护。

2. 特点：传感器体积小，重量轻，便于安装，性能稳定，维护简单。

产品分类1. 防爆型式及标志防爆型式：矿用本质安全型；防爆标志为：Ex ibⅠMb。

2. 型号编制说明3. 输出信号：一组常开接点容量：DC12.5V/0.5A，一路脉冲信号输出；4. 外型尺寸及重量：4.1 外型尺寸：145mm×60mm×42mm；4.2 重量：200g。

5. 本安参数：Ui：DC12.5V；Ii：1.5A；Ci：0uF；Li：OmH。

使用环境1.传感器在下列环境条件下应能正常工作a)环境温度：0℃～+40℃；b)相对湿度：不大于96%（+25℃）；c)大气压力：80kPa～106kPa；d)煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

2.传感器能承受的最恶劣和安装贮运条件为：a)高温：+60℃；b)低温：-40℃；c)振动：加速度50m/s²；d)冲击：峰值加速度500m/s²。

结构特征及工作原理1. 结构特征：传感器由外壳、磁钢、接线端子等部分组成。

2. 工作原理：磁钢以一定的转速划过检测面，按动标定按钮，此时为正常转速，当所测转速显示值在10s内均为50%～70%之间或≤50%或≥110%时,关联控制箱应立即动作语音报警。

主要性能5.1 主要性能5.1.1 测速范围：0～10m/s；5.1.2 基本误差、线性度误差：±2.5%；5.1.3 重复性误差不超过基本误差限绝对值2/3。

八大综合保护装置矿用皮带机综合保护装置，根据需求一般分为五大保，六大保，八大保。

传感器包括：温度，堆煤，急停，撕裂，烟雾，速度，跑偏，超温洒水。

下面分别来介绍下：一、温度传感器GWD100温度传感器(以下简称传感器)是用于监测井下环境或设备工作温度的传感器，能就地显示温度测量值并输出标准信号，供远程采集。

适用范围：主要在瓦斯抽放系统中管道气体温度抽放泵轴温，水温等物理的监测。

温度传感主要使用参数：测量范围：0℃～100℃基本误差：±2℃显示方式：四位红色数码管显示信号输出：200Hz～1000Hz（或1mA～5mA）本安参数：Ui:DC～18V.DC传输距离：2.0km二、堆煤传感器GUJ30堆煤传感器与输送机保护装置主机配接，根据煤矿井下带式输送机卸载煤仓或其它煤仓的检测和保护的要求为防止物料堆积，造成堵塞事故而进行设计的一种保护性电器。

皮带机正常运转时，将机械推移式堆煤传感器触头偏移15～60°或在两根电极同时接触到煤时，延时2～3秒，皮带机应停机，监控仪主机“堆煤”指示灯亮，同时发出响亮的“堆煤”语言报警声。

主要技术参数：型号：GUJ30防爆型式：ExibⅠ；接点接触电阻：≤0.1Ω接点容量：DC12V/0.5A动作角度：30°±3°复位角度：15°±3°；探杆转动极限角度值：≤70°触杆动作力：5N～9N；重量：3kg；外形尺寸：380170×72mm三、急停传感器急停传感器结构：急停开关由外壳、行程开关、急停拉环、复位拉环、接线端子等部分组成。

KHJ0.5/12急停传感器的安装：将急停开关安装在皮带机两侧的支架上,用拉绳依次把急停开关的急停拉环分别相连，打开急停开关接线盒,用电缆将J（急停信号）、O（电源地）接至带式输送机综合保护控制装置主机内对应的接线端子上。

主要技术参数：接点容量：30V/10A接点接触电阻≤0.1Ω，振动、冲击后≤0.2Ω；动作力：60N±10N ；复位力：60N±10N；自重：3kg外形尺寸：165mm×90mm×160mm；四、烟雾传感器GQQ0.1（原型号KGQ-1型）烟雾传感器主要用于对煤矿井下橡胶、煤尘等因摩擦起热或其它原因产生的烟雾进行监测。

矿用速度传感器说明书矿用速度传感器是一种用于测量和监测矿山设备运行速度的装置。

它在矿山行业中起着重要的作用，能够帮助矿山企业提高运输效率、降低能耗和维护成本。

本说明书将介绍矿用速度传感器的工作原理、安装方法和注意事项。

1. 工作原理：矿用速度传感器是基于速度脉冲计量原理工作的。

它通常由一个传感器和一个显示装置组成。

传感器通过检测矿用设备上的齿轮、皮带或链条等传动部件的旋转运动来测量其速度，并将信号传输给显示装置。

显示装置可以实时显示设备的运行速度，帮助矿山操作人员监测设备的工作状态。

2. 安装方法：矿用速度传感器的安装方法因设备类型和传感器型号而异。

一般来说，传感器应安装在设备上的旋转部件上，并保持与传动轴的平行位置。

安装时需确保传感器与设备的配合良好，避免发生误差。

此外，传感器的连接线应与设备的电源线路相隔一定距离，以避免干扰。

3. 注意事项：- 检查传感器是否与显示装置匹配。

矿用速度传感器有不同的工作范围和输出信号类型，所以在购买和安装前，需要确保传感器与显示装置兼容。

- 定期检查传感器的工作状态。

定期检查传感器的连接线是否完好，传感器是否存在损坏或异物堵塞的情况，以确保传感器的正常工作。

- 避免传感器过热。

由于矿山环境条件复杂，传感器容易暴露在高温环境中。

因此，需要采取相应的措施，如安装散热器或使用耐高温的材料，以防止传感器过热引起故障。

- 定期校准传感器。

随着时间的推移，传感器的精确度可能会发生变化。

因此，建议定期校准传感器，以保证测量结果的准确性。

总结：矿用速度传感器是一种可靠的设备，能够帮助矿山企业实时监测和控制设备运行速度。

本说明书介绍了矿用速度传感器的工作原理、安装方法和注意事项。

使用矿用速度传感器可以帮助矿山企业提高生产效率和安全性，降低能耗和维护成本。

Q/A B D 安徽宝龙电器有限公司企业标准Q/ABD45-2007 GSD5－Ⅰ矿用本质安全型速度传感器2007-12-18 发布2007-12-20 实施安徽宝龙电器有限公司发布前言根据MT209-90《煤矿通信、检测、控制用电工电子产品通用技术条件要求》等标准的规定，参照MT/T 531-1995《煤矿用速度传感器》行业标准，编制了本企业产品标准《GSD5-I矿用本质安全型速度传感器》。

该标准对产品GSD5-I矿用本质安全型速度传感器的技术要求、试验方法、验收规则等规定了具体要求，以此规范产品的制造、检验、包装、运输和贮存工作，保证产品质量。

本标准自2007年12月20日开始实施。

本标准由安徽宝龙电器有限公司提出。

本标准由安徽宝龙电器有限公司技术中心负责起草。

本标准主要起草人:胡业孝，赵德璧，刘海波。

本标准由总经理杜光宇批准发布。

本标准由安徽宝龙电器有限公司技术中心负责解释。

GSD5-I矿用本质安全型速度传感器1范围1.1 本标准规定了GSD5-I矿用本质安全型速度传感器（以下简称速度传感器）的技术数据，技术要求，试验方法，验收规则及标志，包装和运输要求。

1.2 本速度传感器适用于有爆炸性混合气体的煤矿井下，作为对速度信号的检测。

2 规范性引用文件下列文件中的条款，通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本，凡是不注日期的引用文件，其最新版适用于本标准。

GB3836.1-2000 爆炸性气体环境用电气设备第1部分: 通用要求GB3836.4-2000 爆炸性气体环境用电气设备第4部分: 本质安全型“i”GB/T2829-2002周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB/T13384-1992 机电产品包装通用技术条件GB/T10111-1998利用随机数骰子进行随机抽样的方法GB4208-93 外壳防护等级（IP代码）MT209-1990 煤矿通信，检测，控制用电工电子产品通用技术要求MT210-1990 煤矿通信，检测，控制用电工电子产品基本试验方法MT/T 531-1995 煤矿用速度传感器MT 872-2000 煤矿用带式输送机保护装置技术条件3 产品分类和基本参数3.1 型号含义G S D 5 —Ⅰ登记序号测速范围(m/s)电磁式测量速度用传感器3.2 防爆型式和标志防爆型式：矿用本质安全型标志：Exib I。

毕业设计（论文）（说明书）题目：矿用风速传感器姓名： xxx学号：年 12 月 9 日毕业设计（论文）任务书姓名 xxx专业任务下达日期 2 年 9 月 19 日设计（论文）开始日期 2 年 9 月 26 日设计（论文）完成日期 2 年 12 月 9 日设计（论文）题目：矿用风速传感器A²编制设计B²设计专题（毕业论文）指导教师系（部）主任20年 12 月 9日院毕业设计（论文）答辩委员会记录自动化与信息工程系应用电子线路（设计与应用方向）专业，学生 xxx 于 20 年 12 月日进行了毕业设计（论文）答辩。

设计题目：矿用风速传感器专题（论文）题目：矿用风速传感器指导老师：答辩委员会根据学生提交的毕业设计（论文）材料，根据学生答辩情况，经答辩委员会讨论评定，给予学生 xxx 毕业设计（论文）成绩为。

答辩委员会人，出席人答辩委员会主任（签字）：答辩委员会副主任（签字）：答辩委员会委员：，，，，，，毕业设计（论文）评语第页毕业设计（论文）及答辩评语：目录摘要 (1)第1章矿用风速传感器概述 (2)1.1矿用风速传感器的作用 (2)1.2矿用风速传感器的安装位置 (2)1.3矿用风速传感器的技术指标 (2)1.4矿用风速传感器的分类 (2)1.5测风方法 (3)1.6测风注意事项 (4)1.7 各类传感器性能比较 (5)1.8超声波风速传感器的主要特点 (6)第2章工作原理及设计方案 (7)2.1工作原理 (7)2.1.1卡曼涡街原理 (7)2.1.2超声波旋涡式风速传感器工作原理 (8)2.2设计方案 (9)第3章各部分电路设计 (11)3.1电源电路的设计 (11)3.2发射电路设计 (12)3.2.1电感三点式振荡器 (12)3.2.2乙类推挽功率放大电路 (14)3.2.3 相关的计算 (15)3.3超声波发射/接收电路 (16)3.4接收电路的设计 (17)3.4.1中频放大电路 (17)3.4.2 检波电路 (18)3.4.3低频放大电路 (19)3.5整形电路的设计 (21)3.6频率-电流装换电路的设计 (22)3.7显示电路的设计 (23)第4章风速传感器的应用 (29)4.1使用前的准备 (29)4.2 传感器接线 (29)4.3 风速传感器使用注意事项 (30)4.4维护与保养 (30)结束语 (32)致谢 (33)参考文献 (1)附录 (2)摘要矿用传感器是煤矿监控系统的“耳目”，它用于监测煤矿环境参数与生产过程参数，将各种物理量转换为电信号。

煤矿井下各类传感器的安装及设置要求详解一、煤矿井下各类传感器的安装及设置要求在我们的工程项目中我们经常遇到各类传感器的安装及参数设置，由于缺乏相关知识，经常使得我们安装设置不规范，验收不合格，出现很多问题。

根据《煤矿安全规程》中的相关规定，把我们在工程中经常遇到的相关传感器的正确的安装及设置方法做以下总结。

（一）甲烷（瓦斯）传感器的设置：1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧IOm—15m处应设置甲烷传感器。

2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。

3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。

4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧IOm—15m处应设置甲烷传感器。

5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

6、封闭的地面选煤厂机房内上方应设置甲烷传感器。

7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。

8、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。

9、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。

10、抽放泵输入管路中应设置甲烷传感器。

利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。

（二）一氧化碳传感器的设置1、一氧化碳传感器应垂直悬挂，距顶板（顶梁）不得大于300mm,距巷壁不得小于200mm,并应安装维护方便，不影响行人和行车。

2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为20.0024%。

带式输送机滚筒下风侧IOm-15m处宜设置一氧化碳传感器，报警浓度为0.0024%o3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%o4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%。

GSC10矿用本安型速度传感器使用说明书目录1. 概述 (3)1.1 主要用途及使用范围 (3)1.2 型号组成及代表意义 (3)1.3 使用环境条件 (3)2 结构特征与工作原理 (3)2.1 结构 (3)2.2 工作原理 (4)3 技术特性 (4)3.1 产品执行标准 (4)3.2 主要性能 (4)3.3 主要参数 (4)3.4尺寸重量 (4)4 安装、调试 (5)4.1 安装条件、技术要求 (5)4.2 接线 (5)5 使用、操作 (6)6 故障分析与排除 (6)7 注意事项 (6)8 运输、贮存 (6)9 开箱及检查 (6)10 订货 (6)安装使用产品前，应详细阅读使用说明书。

矿用本安型速度传感器使用说明书1.概述1.1主要用途及使用范围矿用本安型速度传感器是安装在皮带运输机的机架上，测速轮与下皮带接触并检测皮带速度的传感器。

本产品使用与煤矿井下的由甲烷和煤尘爆炸性危险的环境中。

1.2型号组成及代表意义1.3使用环境条件——环境温度－5℃～40℃；——海拔高度不超过2000m；——空气相对湿度不大于95％（25℃时）；——在有瓦斯、煤尘爆炸危险的场所；——在无破坏绝缘的腐蚀性气体或蒸汽的场所；——在无显著振动和冲击的场所；——污染等级为3级；——安装类别为Ⅲ类。

2结构特征与工作原理2.1结构图1 结构图2.2工作原理速度传感器，安装在下侧皮带与其紧密接触，传感器上的滚筒随皮带转动，两者的线速度相等，随着滚筒的转动，滚筒上的磁铁跟着转动不断掠过速度传感器的霍尔探头，通过检测单位时间内磁头掠过的次数，通过电路转变成相应的频率信号，最后输出给控制系统实现实时保护。

3技术特性3.1产品执行标准本产品执行标准MT/T531-1995、GB3836-2010、Q/ZMD040－2012。

3.2主要性能3.2.1测速范围：0-10m/S。

3.2.2输出：6个脉冲/m（3线制为PNP正输出，2线制为接点输出）。

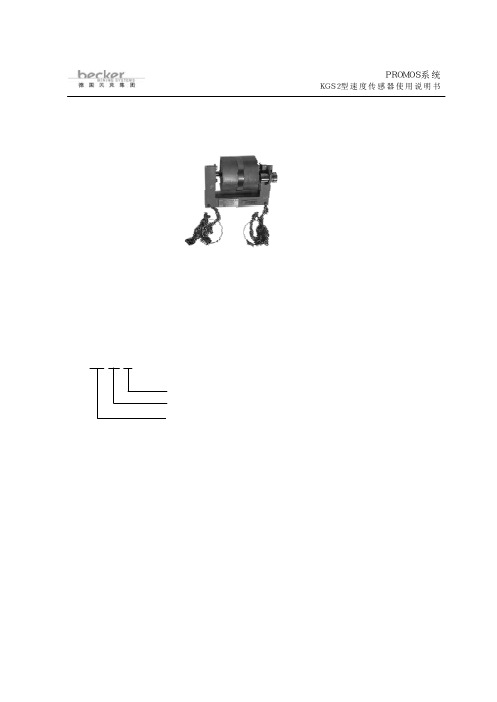

ＰＲＯＭＯＳ系统 ＫＧＳ２型速度传感器使用说明书 １６－１ 天津贝克电气有限公司　ＫＧＳ２型速度传感器　１ 主要用途与适用范围　１．１　ＫＧＳ２型速度传感器是ＫＪ５０型ＰＲＯＭＯＳ监控系统中专用的速度传感器，它是ＰＲＯＭＯＳ系统的配套产品，不能单独使用。

它安装在皮带运输机的机架上，测速轮与皮带接触监测皮带速度。

　１．２　型号组成及其代表含义　 ＫＧ Ｓ　２ 登记序号 速度 矿用传感器及敏感元件　１．３　使用环境条件 在下列环境条件下ＫＧＳ２型速度传感器应能正常工作： －工作环境温度：０～４０℃； －平均相对湿度：不超过９５％（２５℃）； －大气压力：（８０～１０６）ｋＰａ； －有甲烷和煤尘爆炸性危险的矿井环境中； －无破坏绝缘的腐蚀性气体的矿井中；　１．４　防爆类别及标志 矿用本质安全型 ＥｘｉｂＩ（１５０℃）。

　１．５　关联设备为ＫＤＷ１０型矿用直流稳压电源。

（矿用隔爆兼本安型）　１．６　配接设备为： ＫＪＦ２１型控制器（矿用本安型）　ＰＲＯＭＯＳ系统 ＫＧＳ２型速度传感器使用说明书 １６－２ 　天津贝克电气有限公司　 ＫＣＣ１型系列智能Ｉ／Ｏ接口（矿用本安型）　 ＫＪＫ３型系列辅助控制器（矿用本安型）　 ＫＴＫ１型系列扩音电话（矿用本安型）　２ 结构特征与工作原理　 ＫＧＳ２型速度传感器主要由测速轮和ＫＰＪ１型接近开关组成。

在测速轮的端面，装有２块（或４块）磁铁，测速轮旋转时，其端面上的磁铁周期性地与ＫＰＪ１型接近开关接近、分离，使接近开关相应地通、断动作，其输出状态亦随之呈现４．７ＫΩ和５１．７ｋΩ两种不同状态，ＰＲＯＭＯＳ系统通过检测接近开关的通断频率来测定皮带带速。

　３ 主要规格及技术参数　 －工作电压：８～１２Ｖ　ＤＣ　 －工作电流：Ｍａｘ １０ｍＡ　 －动作方式：ＫＰＪ１型接近开关　 －输出方式：　 输出信号的两种状态：低阻状态４．７ｋΩ　 高阻状态５１．７ｋΩ　 －接线方式：与ＰＲＯＭＯＳ系统采用插接方式　 －连接电缆：ＰＲＯＭＯＳ系统专用４芯电缆，长度不大于９０ｍ。

15-1KGS2型速度传感器1 主要用途与适用范围1.1 KGS2型速度传感器是KJ50型PROMOS 监控系统中专用的速度传感器，它是PROMOS 系统的配套产品，不能单独使用。

它安装在皮带运输机的机架上，测速轮与皮带接触监测皮带速度。

1.2 型号组成及其代表含义KG S 2登记序号速度矿用传感器及敏感元件1.3 使用环境条件在下列环境条件下KGS2型速度传感器应能正常工作：－工作环境温度：0～40℃；－平均相对湿度：不超过95％（25℃）；－大气压力：（80～106）kPa ；－有甲烷和煤尘爆炸性危险的矿井环境中；－无破坏绝缘的腐蚀性气体的矿井中；1.4 防爆类别及标志矿用本质安全型 ExibI(150℃)。

1.5 关联设备为KDW10型矿用直流稳压电源。

(矿用隔爆兼本型)1.6 配接设备为：KJF21型控制器(矿用本安型)KCC1型系列智能I/O 接口(矿用本安型)15-2 KJK3型系列辅助控制器(矿用本安型)KTK1型系列扩音电话(矿用本安型)2 结构特征与工作原理KGS2型速度传感器主要由测速轮和KPJ1型接近开关组成。

在测速轮的端面，装有2块（或4块）磁铁，测速轮旋转时，其端面上的磁铁周期性地与KPJ1型接近开关接近,分离,使接近开关相应地通、断动作，其输出状态亦随之呈现4.7K Ω和51.7k Ω两种不同状态，PROMOS 系统通过检测接近开关的通断频率来测定皮带带速。

3 主要规格及技术参数－工作电压：8～12V DC－工作电流：Max 10mA－动作方式：KPJ1型接近开关－输出方式：输出信号的两种状态：低阻状态4.7k Ω高阻状态51.7k Ω－接线方式：与PROMOS 系统采用插接方式－连接电缆：PROMOS 系统专用4芯电缆，长度不大于90m 。

－重量 约12kg4 安装与调试KGS2型速度传感器安装在皮带运输机的下皮带处，用链条吊挂在皮带运输机架的两侧，使测速轮与下皮带接触，由皮带带动测速轮转动。
