11.1 共源放大器的设计

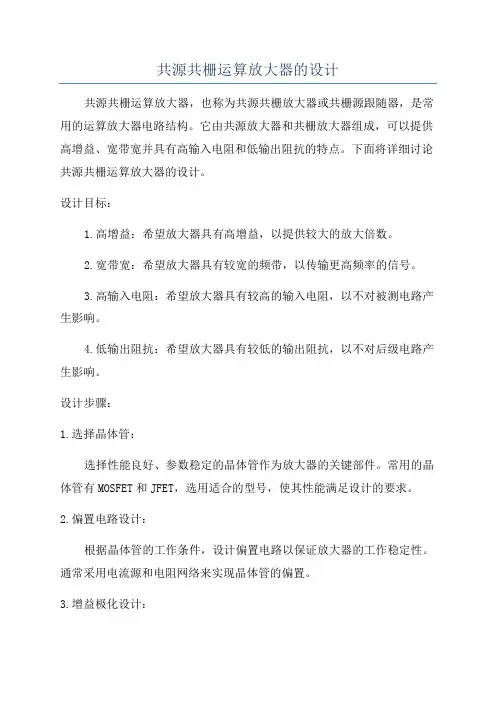

共源共栅运算放大器的设计共源共栅运算放大器，也称为共源共栅放大器或共栅源跟随器，是常用的运算放大器电路结构。

它由共源放大器和共栅放大器组成，可以提供高增益、宽带宽并具有高输入电阻和低输出阻抗的特点。

下面将详细讨论共源共栅运算放大器的设计。

设计目标：1.高增益：希望放大器具有高增益，以提供较大的放大倍数。

2.宽带宽：希望放大器具有较宽的频带，以传输更高频率的信号。

3.高输入电阻：希望放大器具有较高的输入电阻，以不对被测电路产生影响。

4.低输出阻抗：希望放大器具有较低的输出阻抗，以不对后级电路产生影响。

设计步骤：1.选择晶体管：选择性能良好、参数稳定的晶体管作为放大器的关键部件。

常用的晶体管有MOSFET和JFET，选用适合的型号，使其性能满足设计的要求。

2.偏置电路设计：根据晶体管的工作条件，设计偏置电路以保证放大器的工作稳定性。

通常采用电流源和电阻网络来实现晶体管的偏置。

3.增益极化设计：确定放大器的增益级数和增益大小，并选择适当的分压比例和电阻值，使得输出电压能够满足要求。

同时考虑增益的稳定性，防止输出波形失真。

4.频率补偿设计：由于共源共栅放大器的频率响应受到极点和零点的影响，需要设计频率补偿电路来提高带宽。

常用的频率补偿方法有米勒补偿电容和并联补偿电容等。

5.输入和输出阻抗设计：通过选择合适的电路参数和组件数值，使得输入电阻和输出电阻达到所需的要求。

一般采用反馈电阻网络来实现输入和输出阻抗的调节。

6.功耗和温度设计：考虑到功耗和温度对放大器性能的影响，需要进行功耗和热量分析，并选择适当的散热器来保证放大器的长期稳定工作。

7.电源设计：根据放大器的电源需求，选择适当的电源电压和电源过滤电路，以保证放大器的工作正常和稳定性。

以上是共源共栅运算放大器的设计步骤。

在设计过程中，需要综合考虑各种因素，并根据具体的应用场景和要求进行优化。

通过合理的设计和调试，可以获得性能良好的共源共栅运算放大器。

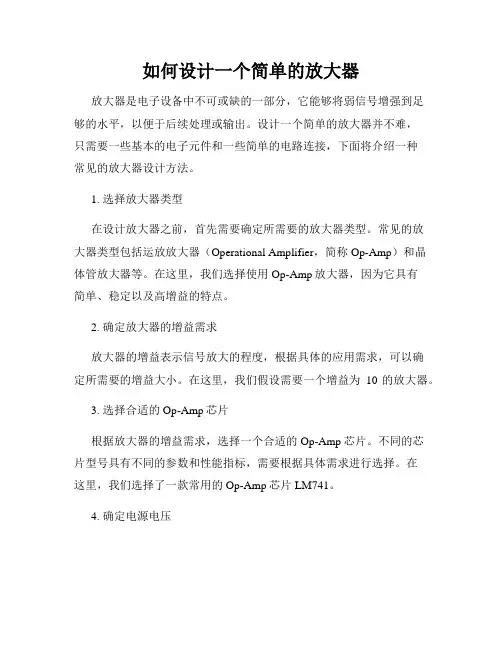

如何设计一个简单的放大器放大器是电子设备中不可或缺的一部分，它能够将弱信号增强到足够的水平，以便于后续处理或输出。

设计一个简单的放大器并不难，只需要一些基本的电子元件和一些简单的电路连接，下面将介绍一种常见的放大器设计方法。

1. 选择放大器类型在设计放大器之前，首先需要确定所需要的放大器类型。

常见的放大器类型包括运放放大器（Operational Amplifier，简称Op-Amp）和晶体管放大器等。

在这里，我们选择使用Op-Amp放大器，因为它具有简单、稳定以及高增益的特点。

2. 确定放大器的增益需求放大器的增益表示信号放大的程度，根据具体的应用需求，可以确定所需要的增益大小。

在这里，我们假设需要一个增益为10的放大器。

3. 选择合适的Op-Amp芯片根据放大器的增益需求，选择一个合适的Op-Amp芯片。

不同的芯片型号具有不同的参数和性能指标，需要根据具体需求进行选择。

在这里，我们选择了一款常用的Op-Amp芯片LM741。

4. 确定电源电压放大器通常需要供电，需要确定所需要的电源电压。

一般来说，Op-Amp芯片的工作电压为±15V，但是在一些低功耗应用中，可以选择低电源电压。

在这里，我们选择了±9V的电压供应。

5. 设计放大器电路根据所选择的Op-Amp芯片和电源电压，设计放大器的电路。

典型的Op-Amp放大器电路包括反馈电阻和输入电阻等。

对于我们所需的增益为10的放大器，可以采用非反向放大器的电路结构，如下图所示：(图例：Op-Amp非反向放大器电路图)在图中，R1和R2分别代表反馈电阻和输入电阻。

根据非反向放大器的公式可知，输出电压（Vo）与输入电压（Vin）的关系为Vo = Vin * (1 + R2/R1)。

根据所需要的增益为10，可以选择R2=9kΩ和R1=1kΩ。

通过调整R1和R2的比例，可以改变放大器的增益大小。

6. 组装放大器电路根据设计好的电路图，通过焊接等方式将电子元件进行连接和组装。

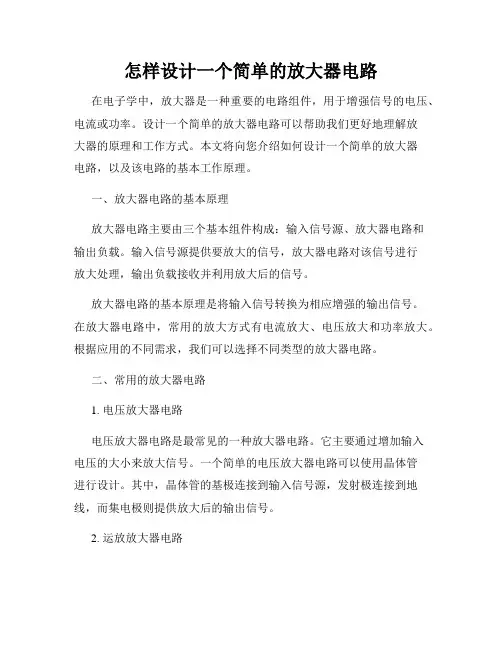

怎样设计一个简单的放大器电路在电子学中，放大器是一种重要的电路组件，用于增强信号的电压、电流或功率。

设计一个简单的放大器电路可以帮助我们更好地理解放大器的原理和工作方式。

本文将向您介绍如何设计一个简单的放大器电路，以及该电路的基本工作原理。

一、放大器电路的基本原理放大器电路主要由三个基本组件构成：输入信号源、放大器电路和输出负载。

输入信号源提供要放大的信号，放大器电路对该信号进行放大处理，输出负载接收并利用放大后的信号。

放大器电路的基本原理是将输入信号转换为相应增强的输出信号。

在放大器电路中，常用的放大方式有电流放大、电压放大和功率放大。

根据应用的不同需求，我们可以选择不同类型的放大器电路。

二、常用的放大器电路1. 电压放大器电路电压放大器电路是最常见的一种放大器电路。

它主要通过增加输入电压的大小来放大信号。

一个简单的电压放大器电路可以使用晶体管进行设计。

其中，晶体管的基极连接到输入信号源，发射极连接到地线，而集电极则提供放大后的输出信号。

2. 运放放大器电路运放是一种专门用于放大电压信号的集成电路。

运放放大器电路由一个运放芯片和其他几个元件（如电阻和电容）组成。

运放放大器电路具有高增益、低失真度和宽带宽等优点，常被用于音频放大和信号处理等领域。

3. 差动放大器电路差动放大器电路是一种特殊的放大器电路，主要用于抑制共模噪声。

它由两个输入端和一个输出端组成。

两个输入端分别输入相同大小但相位相反的信号，通过差动放大器电路的处理，可以有效抑制噪声，实现信号的增强和滤波。

三、设计一个简单的放大器电路为了设计一个简单的放大器电路，我们可以选择使用晶体管和几个基本元件。

以下是一个简单的电压放大器电路设计示例。

材料：- NPN型晶体管（如2N2222）- 电阻（如5kΩ，1kΩ）- 电容（如1μF）- 输入信号源- 输出负载（如扬声器）步骤：1. 连接电阻和电容将输入信号源连接到电阻R1，然后将R1与电容C1相连。

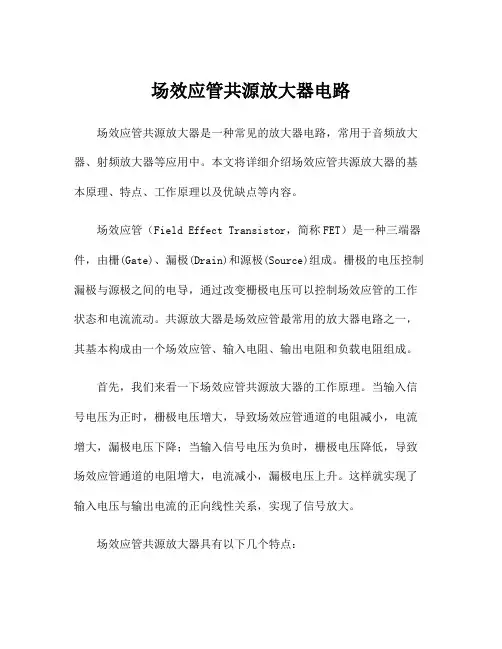

场效应管共源放大器电路场效应管共源放大器是一种常见的放大器电路，常用于音频放大器、射频放大器等应用中。

本文将详细介绍场效应管共源放大器的基本原理、特点、工作原理以及优缺点等内容。

场效应管（Field Effect Transistor，简称FET）是一种三端器件，由栅(Gate)、漏极(Drain)和源极(Source)组成。

栅极的电压控制漏极与源极之间的电导，通过改变栅极电压可以控制场效应管的工作状态和电流流动。

共源放大器是场效应管最常用的放大器电路之一，其基本构成由一个场效应管、输入电阻、输出电阻和负载电阻组成。

首先，我们来看一下场效应管共源放大器的工作原理。

当输入信号电压为正时，栅极电压增大，导致场效应管通道的电阻减小，电流增大，漏极电压下降；当输入信号电压为负时，栅极电压降低，导致场效应管通道的电阻增大，电流减小，漏极电压上升。

这样就实现了输入电压与输出电流的正向线性关系，实现了信号放大。

场效应管共源放大器具有以下几个特点：1.高输入电阻：由于场效应管的栅极与漏极之间是绝缘层隔离的，所以输入电阻很高，可以减小外部电路和信号源对放大器的影响。

2.低输出电阻：输出电阻由场效应管的漏极电压-漏极电流特性决定，通常较低，可以保持输出端电压的稳定性。

3.电压放大倍数高：由于场效应管的增益较高，可以实现较大的电压放大倍数。

4.频率响应宽：场效应管具有较宽的频率响应范围，可以适应不同频率范围的信号放大需求。

接下来，我们来详细分析场效应管共源放大器的工作原理。

为了方便分析，我们假设输入信号源的内阻很小，输出负载阻抗足够大，以及漏极电阻和负载电阻之间的电压下降忽略不计。

在静态工作点时，输入电压为0时，场效应管的栅极电压为Vgs0，漏极电流为Id0，漏极电压为Vdd。

这时电路的总电压可以表示为Vdd = Vds + Vgs，其中Vds为漏极电压，Vgs为栅极电压。

当有输入信号Vin时，由于输入电阻很高，可以忽略输入电流的影响，那么输入电路的总电流可近似为Id = Id0 + id，其中Id为静态工作点的漏极电流，id为输入信号引起的微小漏极电流变化。

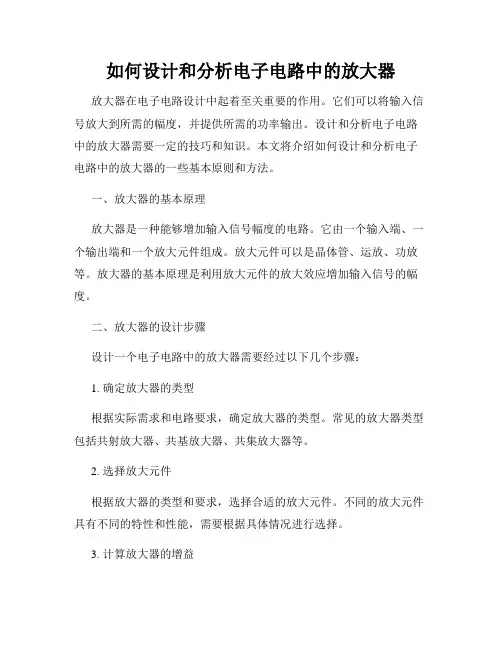

如何设计和分析电子电路中的放大器放大器在电子电路设计中起着至关重要的作用。

它们可以将输入信号放大到所需的幅度，并提供所需的功率输出。

设计和分析电子电路中的放大器需要一定的技巧和知识。

本文将介绍如何设计和分析电子电路中的放大器的一些基本原则和方法。

一、放大器的基本原理放大器是一种能够增加输入信号幅度的电路。

它由一个输入端、一个输出端和一个放大元件组成。

放大元件可以是晶体管、运放、功放等。

放大器的基本原理是利用放大元件的放大效应增加输入信号的幅度。

二、放大器的设计步骤设计一个电子电路中的放大器需要经过以下几个步骤：1. 确定放大器的类型根据实际需求和电路要求，确定放大器的类型。

常见的放大器类型包括共射放大器、共基放大器、共集放大器等。

2. 选择放大元件根据放大器的类型和要求，选择合适的放大元件。

不同的放大元件具有不同的特性和性能，需要根据具体情况进行选择。

3. 计算放大器的增益根据放大器的输入信号和输出信号，计算放大器的增益。

增益是衡量放大器放大效果的指标，可以通过计算输入信号幅度和输出信号幅度的比值来得到。

4. 确定电路参数根据放大器的增益和要求，确定放大器的电路参数。

例如，输入电阻、输出电阻、偏置电压等。

5. 进行电路仿真和优化利用电子电路仿真软件，进行放大器电路的仿真和优化。

通过调整电路参数和元件的选择，使放大器的性能达到预期要求。

三、放大器的分析方法在设计电子电路中的放大器时，需要对放大器进行分析。

以下是常用的放大器分析方法：1. 直流分析直流分析是对放大器在稳态工作条件下的性能进行分析。

通过计算偏置电压、电流等参数，可以确定放大器的静态工作点，以及偏置电路的稳定性。

2. 小信号分析小信号分析是对放大器在信号幅度较小的情况下的性能进行分析。

通过线性化放大器的非线性元件，可以得到放大器对小信号的响应特性，例如频率响应、输入输出阻抗等。

3. 非线性分析非线性分析是对放大器在大信号幅度的情况下的性能进行分析。

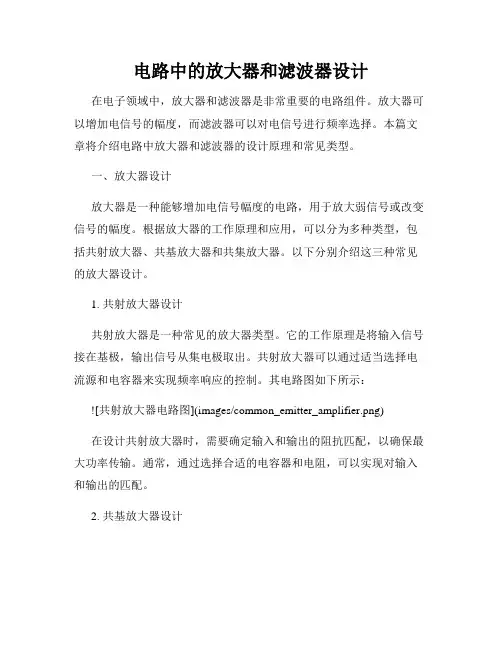

电路中的放大器和滤波器设计在电子领域中，放大器和滤波器是非常重要的电路组件。

放大器可以增加电信号的幅度，而滤波器可以对电信号进行频率选择。

本篇文章将介绍电路中放大器和滤波器的设计原理和常见类型。

一、放大器设计放大器是一种能够增加电信号幅度的电路，用于放大弱信号或改变信号的幅度。

根据放大器的工作原理和应用，可以分为多种类型，包括共射放大器、共基放大器和共集放大器。

以下分别介绍这三种常见的放大器设计。

1. 共射放大器设计共射放大器是一种常见的放大器类型。

它的工作原理是将输入信号接在基极，输出信号从集电极取出。

共射放大器可以通过适当选择电流源和电容器来实现频率响应的控制。

其电路图如下所示：在设计共射放大器时，需要确定输入和输出的阻抗匹配，以确保最大功率传输。

通常，通过选择合适的电容器和电阻，可以实现对输入和输出的匹配。

2. 共基放大器设计共基放大器是另一种常见的放大器类型。

它的工作原理是将输入信号接在发射极，输出信号从集电极取出。

共基放大器可以提供高电压增益和宽频带。

其电路图如下所示：在设计共基放大器时，需要注意选择合适的偏置电流和电容器，以实现所需的放大倍数和频率响应。

3. 共集放大器设计共集放大器是第三种常见的放大器类型，也被称为电压跟随器。

它的工作原理是将输入信号接在基极，输出信号从发射极取出。

共集放大器可以提供高输入和输出阻抗匹配。

其电路图如下所示：在设计共集放大器时，需要选择合适的电阻和电容器来实现频率响应的控制。

此外，也需要注意输入输出的阻抗匹配，以获得最大功率传输。

二、滤波器设计滤波器是一种能够选择特定频率范围内信号的电路。

共源放大电路课程设计一、教学目标本课程的教学目标是让学生掌握共源放大电路的基本原理、设计和分析方法。

通过本课程的学习，学生应该能够：1.描述共源放大电路的基本结构和工作原理。

2.分析共源放大电路的输入输出特性，包括电压增益、输入阻抗和输出阻抗。

3.设计简单的共源放大电路，并能对其性能进行评估。

4.应用共源放大电路解决实际问题，如信号放大、滤波等。

二、教学内容本课程的教学内容主要包括共源放大电路的基本原理、设计和分析方法。

具体内容包括：1.共源放大电路的基本结构和工作原理。

2.共源放大电路的输入输出特性。

3.共源放大电路的设计方法和步骤。

4.共源放大电路的应用实例。

三、教学方法为了达到本课程的教学目标，将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

具体方法如下：1.讲授法：通过讲解共源放大电路的基本原理、设计和分析方法，使学生掌握相关知识。

2.讨论法：学生进行分组讨论，分享学习心得和经验，提高学生的理解和应用能力。

3.案例分析法：分析实际应用中的共源放大电路案例，使学生能够将理论知识应用于实际问题。

4.实验法：安排实验室实践环节，让学生亲自动手搭建和测试共源放大电路，提高学生的实践能力。

四、教学资源为了支持本课程的教学内容和教学方法的实施，将准备以下教学资源：1.教材：《电子电路基础》等相关教材。

2.参考书：提供相关的学术论文和书籍，供学生深入研究。

3.多媒体资料：制作PPT、视频等教学资料，帮助学生更好地理解共源放大电路的相关知识。

4.实验设备：提供实验室设备，如模拟电路实验板、测试仪器等，让学生能够进行实际操作和测试。

五、教学评估本课程的教学评估将采用多元化的评估方式，以全面、客观地评价学生的学习成果。

评估方式包括：1.平时表现：通过课堂参与、提问、小组讨论等环节，评估学生的学习态度和积极性。

2.作业：布置相关的练习题和项目任务，评估学生的理解和应用能力。

3.考试：安排期末考试，以评估学生对课程知识的掌握程度。

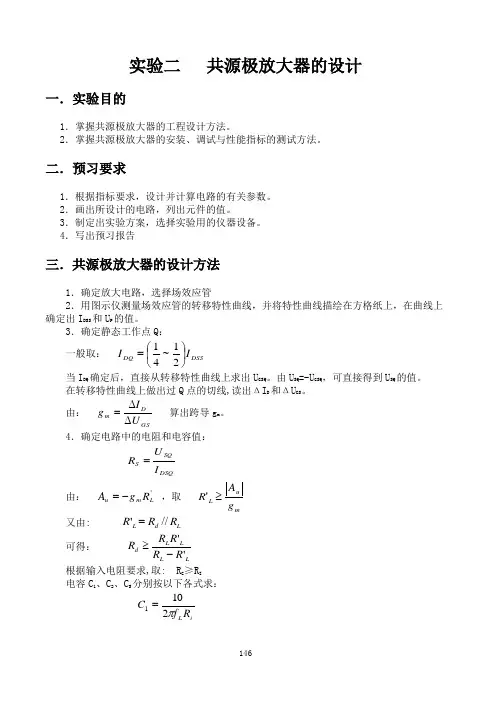

146 实验二 共源极放大器的设计一．实验目的1．掌握共源极放大器的工程设计方法。

2．掌握共源极放大器的安装、调试与性能指标的测试方法。

二．预习要求1．根据指标要求，设计并计算电路的有关参数。

2．画出所设计的电路，列出元件的值。

3．制定出实验方案，选择实验用的仪器设备。

4．写出预习报告三．共源极放大器的设计方法1．确定放大电路，选择场效应管2．用图示仪测量场效应管的转移特性曲线，并将特性曲线描绘在方格纸上，在曲线上 确定出I DSS 和U P 的值。

3．确定静态工作点Q ：一般取： DSS DQ I I ⎪⎭⎫ ⎝⎛=21~41 当I DQ 确定后，直接从转移特性曲线上求出U GSQ 。

由U SQ =-U GSQ ，可直接得到U SQ 的值。

在转移特性曲线上做出过Q 点的切线,读出ΔI D 和ΔU GS 。

由： GSD m U I g ∆∆= 算出跨导g m 。

4．确定电路中的电阻和电容值： DSQ SQS I U R =由： 'L m u R g A -= ，取 m uL g A R ≥'又由: L d L R R R //'=可得： LL L L d R R R R R ''-≥ 根据输入电阻要求,取: R G ≥R I电容C 1、C 2、C S 分别按以下各式求： iL R f C π2101=147 )(2102L d L R R f C +=π SL S m S R f R g C π21)3~1(+= 5.确定电源电压DD U ： []DSQ S d DQ DD U R R I U ++=)(2.1例:设计一个自偏压共源极放大器，指标要求为：1）电压增益5≥u A2）负载:R L =20k Ω3）输入阻抗R i ≥1M Ω4）输出阻抗R o ≤20k Ω5）下限频率f L ≤20Hz ，上限频率f H ≥20kHz设计步骤：1．选用图1所示电路，场效应管选用GS -4 3 -2 -1 0 (V) 图1场效应管放大电路 图2 3DJ6F 的转移特性曲线 2．用图示仪测出3DJ6F 的转移特性曲线如图2所示，从转移特性曲线上可求得：I DSS =3mA ，U P =-4V 。

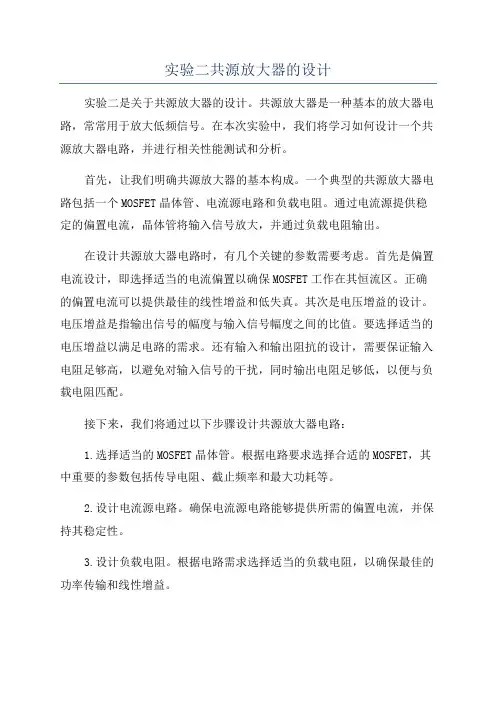

实验二共源放大器的设计实验二是关于共源放大器的设计。

共源放大器是一种基本的放大器电路，常常用于放大低频信号。

在本次实验中，我们将学习如何设计一个共源放大器电路，并进行相关性能测试和分析。

首先，让我们明确共源放大器的基本构成。

一个典型的共源放大器电路包括一个MOSFET晶体管、电流源电路和负载电阻。

通过电流源提供稳定的偏置电流，晶体管将输入信号放大，并通过负载电阻输出。

在设计共源放大器电路时，有几个关键的参数需要考虑。

首先是偏置电流设计，即选择适当的电流偏置以确保MOSFET工作在其恒流区。

正确的偏置电流可以提供最佳的线性增益和低失真。

其次是电压增益的设计。

电压增益是指输出信号的幅度与输入信号幅度之间的比值。

要选择适当的电压增益以满足电路的需求。

还有输入和输出阻抗的设计，需要保证输入电阻足够高，以避免对输入信号的干扰，同时输出电阻足够低，以便与负载电阻匹配。

接下来，我们将通过以下步骤设计共源放大器电路：1.选择适当的MOSFET晶体管。

根据电路要求选择合适的MOSFET，其中重要的参数包括传导电阻、截止频率和最大功耗等。

2.设计电流源电路。

确保电流源电路能够提供所需的偏置电流，并保持其稳定性。

3.设计负载电阻。

根据电路需求选择适当的负载电阻，以确保最佳的功率传输和线性增益。

4.设置偏置电流。

通过调整电流源电路中的电流设置偏置电流，以使MOSFET处于恒流区。

5.选择适当的电容。

在输入和输出端添加适当的耦合和旁路电容，以减小干扰和提高频率响应。

6.进行电路测试和分析。

使用信号发生器提供输入信号，通过示波器测量输出信号。

可以分析电压增益、频率响应、失真等性能参数。

在进行实验时，我们需要使用电路仿真工具（如SPICE）进行模拟和分析。

通过调整参数并观察仿真结果，可以优化电路性能。

在实验报告中，我们应该包括实验电路图、电路参数表、仿真结果、电压增益、频率响应和失真分析等内容。

总结起来，实验二是关于共源放大器的设计。

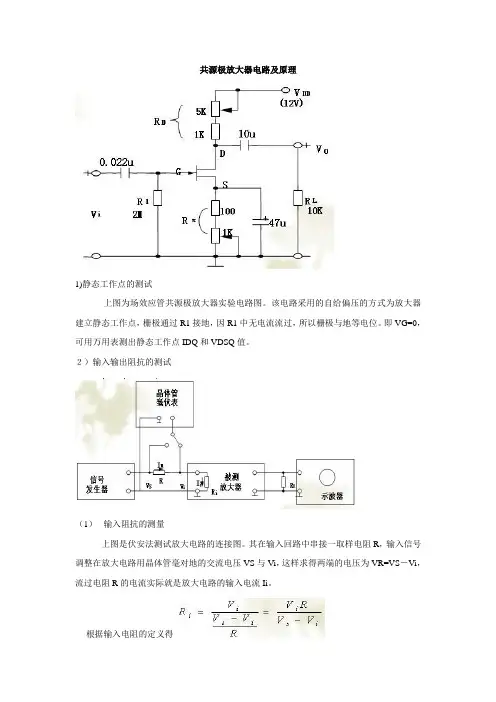

共源极放大器电路及原理1)静态工作点的测试上图为场效应管共源极放大器实验电路图。

该电路采用的自给偏压的方式为放大器建立静态工作点，栅极通过R1接地，因R1中无电流流过，所以栅极与地等电位。

即VG=0，可用万用表测出静态工作点IDQ和VDSQ值。

２）输入输出阻抗的测试（1）输入阻抗的测量上图是伏安法测试放大电路的连接图。

其在输入回路中串接一取样电阻R，输入信号调整在放大电路用晶体管毫对地的交流电压VS与Vi，这样求得两端的电压为VR=VS－Vi，流过电阻R的电流实际就是放大电路的输入电流Ii。

根据输入电阻的定义得2）输出阻抗的测量放大器输出阻抗的大小，说明该放大器带负载的能力。

用伏安法测试放大电路的输出阻抗的测试电路如下图所示。

放大器输出阻抗的大小，说明该放大器带负载的能力。

用伏安法测试放大电路的输出阻抗的测试电路如下图所示。

输入信号的频率仍选择在放大电路的中频段，输入信号的大小仍调整到确保输出信号不失真为条件，因此仍须用示波器监视输出信号的波形。

第一步在不接负载RL的情况下，用毫伏表测得输出电压V01。

第二步在接上负载RL的情况下，用毫伏表测得输出电压V02。

则3）高输入阻抗Ｚｉ的测试.前面讲了一般放大器输入阻抗的测量方法，下面以场效应管源极跟随器为例，介绍高输入放大器的输入阻抗的测试方法。

类似于源极跟随器这样的高输入阻抗放大器的输入阻抗．往往可以等效成一个输入电阻Zｉ和一个输入电容Ｃｉ的并联形式，因此，必须分辨测出Ｒｉ和Ｃｉ的值才能确定输入阻抗Ｚｉ的值。

测量Ｒｉ，由于被测电路的输入阻抗很高，可以和毫伏表的输入阻抗相比拟，若将毫伏表直接接到被测放大电路的输入端，会引起严重的测试误差．为了减少小毫伏表并联接入引起的测量误差，要求毫伏表的输入电阻远大于被测电路的输入电阻，一般要求大于２０倍以上．对于一般的毫伏表来说，是无法满足这样的要求的．但是被测电路是一的源极跟随器．具有高输入阻抗，低输出阻抗的特点，因而，可以不直接测试放大电路的输入电压，而是测其输出电压。
