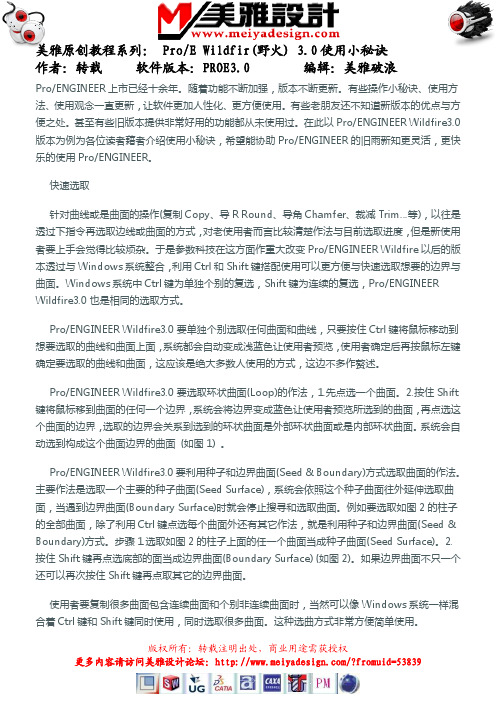

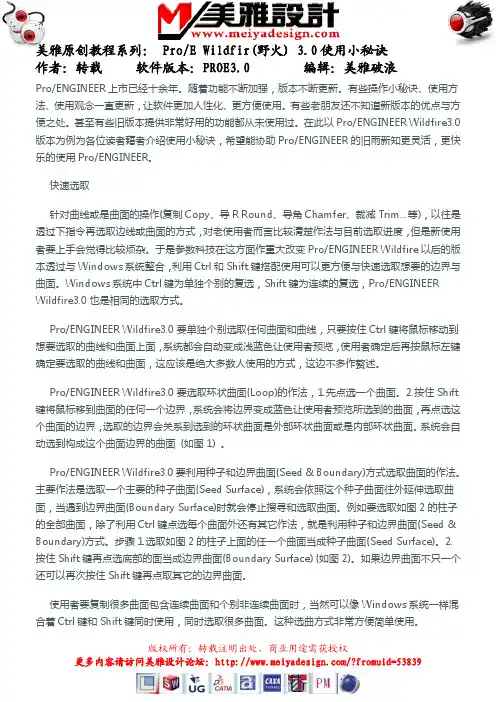

Proe野火、3.0 4.0常用经验和常遇问题解决办法

Pro/ENGINEER上市已经十余年。

随着功能不断加强，版本不断更新。

有些操作小秘诀、使用方法、使用观念一直更新，让软件更加人性化、更方便使用。

有些老朋友还不知道新版本的优点与方便之处。

甚至有些旧版本提供非常好用的功能都从未使用过。

在此以Pro/ENGINEER Wildfire3.0版本为例为各位读者藉者介绍使用小秘诀，希望能协助Pro/ENGINEER的旧雨新知更灵活，更快乐的使用Pro/ENGINEER。

快速选取针对曲线或是曲面的操作(复制Copy、导R Round、导角Chamfer、裁减Trim…等)，以往是透过下指令再选取边线或曲面的方式，对老使用者而言比较清楚作法与目前选取进度，但是新使用者要上手会觉得比较烦杂。

于是参数科技在这方面作重大改变Pro/ENGINEER Wildfire以后的版本透过与Windows系统整合，利用Ctrl和Shift键搭配使用可以更方便与快速选取想要的边界与曲面。

Windows系统中Ctrl键为单独个别的复选，Shift键为连续的复选，Pro/ENGINEER Wildfire3.0也是相同的选取方式。

Pro/ENGINEER Wildfire3.0要单独个别选取任何曲面和曲线，只要按住Ctrl键将鼠标移动到想要选取的曲线和曲面上面，系统都会自动变成浅蓝色让使用者预览，使用者确定后再按鼠标左键确定要选取的曲线和曲面，这应该是绝大多数人使用的方式，这边不多作赘述。

Pro/ENGINEER Wildfire3.0要选取环状曲面(Loop)的作法，1.先点选一个曲面。

2.按住Shift 键将鼠标移到曲面的任何一个边界，系统会将边界变成蓝色让使用者预览所选到的曲面，再点选这个曲面的边界，选取的边界会关系到选到的环状曲面是外部环状曲面或是内部环状曲面。

系统会自动选到构成这个曲面边界的曲面(如图1) 。

Pro/ENGINEER Wildfire3.0要利用种子和边界曲面(Seed & Boundary)方式选取曲面的作法。

安装的proe3.0运行一段时间后,运行不了的解决方法
问题描述：我安装的proe3.0运行一周左右,运行以后出现一个英语对话框
Lience require failed for feature PROE_200:-8: (后面还有)
点OK后关闭proe了,怎么不能运行了呢？
解决方法：
方法一：那是因为许可证文件不存在了或让你删了或发生改变了
或许安装某个软件后把主机ID改变了或是你自己改变了计算机名都会造成出现以上情况
就是CARCK里的那个License(具体什么名字不记得拉).. 的那个文件那就是许可证文件你安装的时候要指定的那个文件那个文件1有改动就会出现你说的那个情况
你打开那个文件看看里面的XX-XX-XX-XX-XX-XX和命令提示符里输入IPCONFIG/ALL 弹出的那串XX-XX-XX-XX-XX-XX是否一样不一样的话就存在问题了(说明ID发生改变了) 如果一样再看你的计算机名和许可文件里的计算机名是否一样全都改成一样后再打开 PROE 的安装目录下的BIN文件下的PROESETUP(反正是SETUP结尾就是了)就会出现超级安装
重新指定1次那许可文件再直接安装下去就可以了
方法二:一般来说，你进安装目录运行\BIN\PTCSETUP.EXE重新安装一边应该可以解决。

很快的2、3分钟搞定。

还不行就运行 PTC LICENCE SERVER开启服务。

再不行只好重装了。

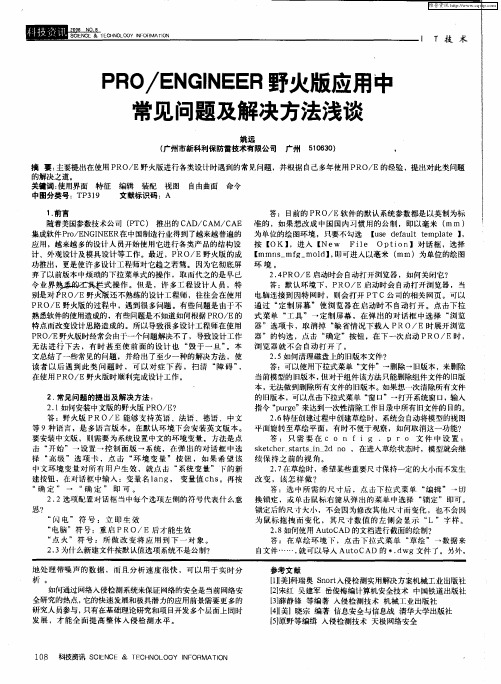

Pro/ENGINEER常见应用问题解答Pro/ENGINEER是美国PTC公司的三维设计软件，它的参数化特征和相关性是区别其它软件的最大特点。

作为三维软件的代表，它的应用范围日趋广泛。

但是，由于它有独特建模方式和设计思路，对于一个Pro/ENGINEER的初学者来说，又常常会被一些问题搞的满头雾水。

笔者就把一些在使用中经常遇到的问题及相应解答总结一下，希望能对广大使用Pro/ENGINEER的朋友有所帮助。

笔者的应用水平有限，如有错误或不当之处，欢迎大家批评指正。

问：Config文件在Pro/E里的作用是什么？如何编辑？答：Config文件是Pro/E的系统配置文件，它几乎可以满足你对Pro/E的所有要求。

其中包括系统的精度、显示设置、单位、打印机的设置、快捷键的设置、输入输出设置等等。

通过这些设置，你可以把Pro/E定制为你需要的工作环境。

在Pro/E的使用中，Config文件的设置是比较重要的工作。

一般应由经验丰富的工程师针对本公司的需要进行设置，然后拷贝到每台工作站上作为公司的标准执行。

这样有利于公司产品数据的交换和统一管理。

编辑Config文件可以按以下步骤进行：选择下拉菜单Utilities-Preferences-Edit Config，选择已有的Config文件或直接点OK建立新的Config文件，在弹出的编辑界面里就可以进行编辑了。

问：Config文件的设置项很多，最常用的是哪些？答：Config文件的设置项有几百项，关系到Pro/E的各个方面。

其实在实际的应用中，特别是刚接触Pro/E的朋友，没有必要花大量的时间在研究它的配置文件上。

它的常用配置项目如下：长度单位的配置：PRO_UNIT_LENGTH 一般是选择UNIT_MM即单位是毫米；质量单位的配置：PRO_UNIT_MASS 一般是选择UNIT_GRAM即单位是克；默认的二维图比例：DEFAULT_DRAW_SCALE 通常是设定为1:1；系统的公差级别：TOLERANCE_CLASS 可以自己选择，一般是MEDIUM即中等级别；系统的公差标准：TOLERANCE_STANDARD 一般选择是ISO标准；系统的公差显示：TOL_DISPLAY 选择YES为显示公差，NO为不显示公差；系统的公差形式：TOL_MODE 可以根据自己的习惯选，一般选择NOMINAL；系统文本编辑器：DRAWING_FILE_EDITOR、FAMILY_TABLE_EDITOR、RELATION_FILE_EDITOR这三项参数是相应的编辑器选择项，一般都是选PROTAB即Pro/Table进行编辑的，也可以使用操作系统自带的编辑器如：NOTEPAD；如果使用操作系统的文本编辑器还要在选择EDITOR后再设置一个配置项：pro_editor_command ，从中给出编辑器的路径如：c:\winnt\notepad.exe标准件库文件路径：PRO_LIBRARY_DIR 从中指定你的标准件的路径，才可以调用标准件库中的标准件使用；UDF库的文件路径：PRO_GROUP_DIR 指定UDF库文件的路径；二维图设置文件路径：DRAWING_SETUP_FILE 通过它来指定你的二维图设置文件（*.dtl）的路径来实现二维图的设置;打印配置文件路径：PRO_PLOT_CONFIG_DIR 通过它使系统找到你的打印配置文件所在的路径；搜索路径设置：SEARCH_PATH 用于大装配中的文件搜索路径设置。

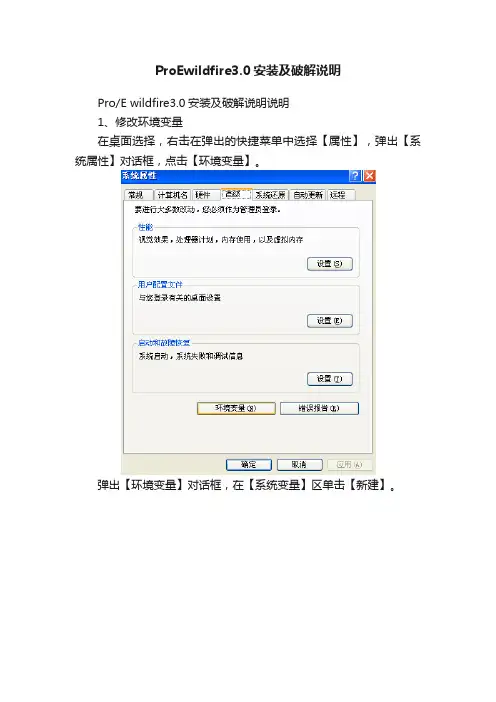

ProEwildfire3.0安装及破解说明Pro/E wildfire3.0安装及破解说明说明1、修改环境变量在桌面选择，右击在弹出的快捷菜单中选择【属性】，弹出【系统属性】对话框，点击【环境变量】。

弹出【环境变量】对话框，在【系统变量】区单击【新建】。

弹出【新建系统变量】对话框，输入变量名：lang；变量值：chs。

最后【确定】。

2、安装虚拟光驱在安装盘里双击daemon301文件夹，找到虚拟光驱的安装程序安装过程较为简单，不详述。

会装qq就会装这个软件了。

3、将Pro/E的安装文件镜像到虚拟光驱在安装完虚拟光驱之后，若虚拟光驱自动运行则会在屏幕右下角出现图标，若没出现该图标则需要运行虚拟光驱的程序。

右键单击该图标，在弹出的快捷菜单中选择【Mount image】,系统弹出【Select new image file】对话框，找到Pro/E安装程序中的Wildfire v3.0.M090将该文件夹打开，在文件类型中选择【All files】,选择WILDFIRE.v3.0.M090.WIN32.img。

并最后【打开】。

到这里已完成了安装程序的镜像。

4、修改CRACK文件夹中的.dat文件将安装光盘中的Crack文件加复制到本地硬盘，并修改该文件夹中的ptc_licfile.dat若该文件中已有某个mac号，则用你的mac号对他进行替代。

Mac号每个计算机不一样，大家可以按照在机房上机时的方法找到该地址。

提示：cmdIpconfig/all5、开始安装Pro/E双击虚拟光驱中的安装文件，执行安装。

进入Ptc_setup安装界面。

单击【下一步】，接受许可，继续【下一步】。

在新界面中选择要安装的产品，这里只需选择第二个Pro/ENGINEER.进入新界面，这里需要指定安装目录，选择好之后单击【下一步】。

在安装过程当中系统弹出下图所示界面，需要指定许可证文件服务器。

单击【添加】，在弹出的对话框中选择【锁定的许可证文件】。

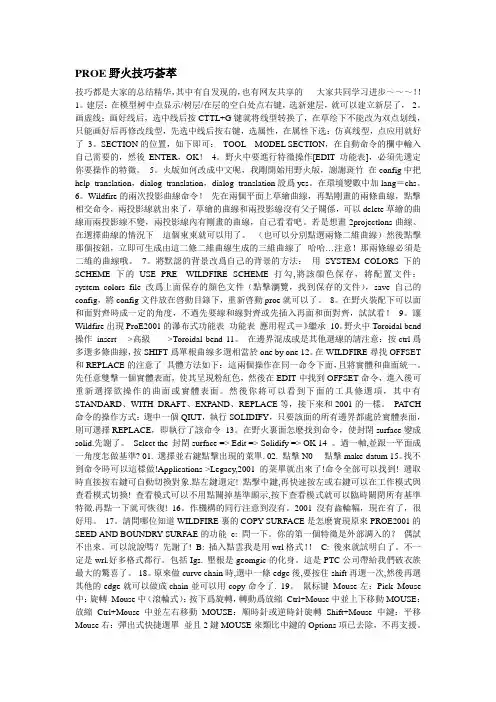

PROE野火技巧荟萃技巧都是大家的总结精华，其中有自发现的，也有网友共享的···大家共同学习进步～～～！！1。

建层：在模型树中点显示/树层/在层的空白处点右键，选新建层，就可以建立新层了，2。

画虚线：画好线后，选中线后按CTTL+G键就将线型转换了，在草绘下不能改为双点划线，只能画好后再修改线型，先选中线后按右键，选属性，在属性下选：仿真线型，点应用就好了3。

SECTION的位置，如下即可：TOOL---MODEL SECTION，在自動命令的欄中輸入自己需要的，然後ENTER，OK！4。

野火中要進行特徵操作[EDIT功能表]，必須先選定你要操作的特徵。

5。

火版如何改成中文呢，我剛開始用野火版，謝謝斑竹在config中把help_translation，dialog_translation，dialog_translation設爲yes。

在環境變數中加lang＝chs。

6。

Wildfire的兩次投影曲線命令！先在兩個平面上草繪曲線，再點剛畫的兩條曲線，點擊相交命令，兩投影線就出來了，草繪的曲線和兩投影線沒有父子關係，可以delete草繪的曲線而兩投影線不變，兩投影線內有剛畫的曲線，自己看看吧。

若是想畫2projectlons曲線、在選擇曲線的情況下---這個東東就可以用了。

（也可以分別點選兩條二維曲線）然後點擊那個按鈕，立即可生成由這二條二維曲線生成的三維曲線了--哈哈…注意！那兩條線必須是二維的曲線哦。

7。

將默認的背景改爲自己的背景的方法：用SYSTEM COLORS下的SCHEME下的USE PRE__WILDFIRE SCHEME打勾,將該顔色保存，將配置文件：system_colors_file改爲上面保存的顔色文件（點擊瀏覽，找到保存的文件），save自己的config，將config文件放在啓動目錄下，重新啓動proe就可以了。

8。

在野火裝配下可以面和面對齊時成一定的角度，不過先要線和線對齊或先插入再面和面對齊，試試看！9。

Proe4.0使用技巧经验总结1 永久性改变proe系统背景颜色方法：方法一：视图--显示设置--系统颜色--设置好自己喜欢的颜色--文件--保存--保存到任何自己可以找到的地方--确定--工具--选项--打开配置文件（打开那个图标）--类型选择所有文件--找到刚才保存的那个文件--打开--确定--保存当前显示的配置文件的副本（另存为）--文件名改为：config--保存到proe起始目录下--OK。

方法二：视图--显示设置--系统颜色--设置好自己喜欢的颜色--文件--保存--保存到proe起始目录下--确定--工具--选项--查找：system_colors_file--再选一下蓝色条--浏览--找到刚才保存到起始目录下的那个文件--添加/更改--关闭--保存--文件名：config--OK--应用--关闭。

(方法二合理）2 设定图纸及3D模型参数的方法：(1)工具--参数--参数--添加参数--输入H或者L或者其他汉字；(2)工具--关系--双击零件出现d0/d1/d2,选择需要定义长度或者宽度的那个--输入=H或=L或其他--确定；(3)工具--程序--编辑设计--在INPUT和END INPUT中间输入程序，如果是数字则输入H NUMBER。

3 永久保存零件材质外观颜色的方法：(1)百度图片材质纹理--下载到桌面；(2)工具--选项--输入save_texture_with_mode更改参数为yes--保存;(3)视图--模型设置--场景调色板--勾选将模型与场景一起保存；(4)视图--颜色和外观--随便选择一个模型--映射--贴花--添加--选择桌面下载好的图片--确定--选择该模型--应用--关闭。

4 零件更改材料和单位的方法：编辑——设置——材料/单位。

5 设置快捷键/映射键的方法：工具——映射键——键序列/名称——录制——保存到proe star里面。

6 在proe工程图中创建表格的方法：表——插入——表——降序/右对齐/按字符数/选出点——分别点击对应的数字，格子越宽点击的数越大，中键——同样的方法后，中键。

PROE安装后运行常见错误和解决方法般安装软件最好不要有中文路径。

proe安装一般要建环境变量，还有许可证文件要改。

最常见的问题有两个：一、许可证文件修改的不正确或未在OBJ目录下运行破解文件时会提示：License request failed for feature PROE_DDiTy: -8:Invalid (Inconsistent) license key.解决方法：不用重新安装PROE，只需检查许可证文件是否成功修改，没修改正确的重新修改。

破解文件忘了运行的请重新运行破解文件。

二、在OBJ下运行了破解文件但许可证文件修改错误时会提示：License request failed for feature PROE_DDiTy: -9:Invalid host解决方法：不用重新安装PROE，只需许可证文件是否成功修改，没修改正确的重新修改。

下面是网上别人翻译的：前面全部都是: License request failed for feature PROE_DDiTy:开始,然后数字代码不同-1 "cannot find license file" “无法找到许可证文件” 中英文解答(由"lhwm"翻译): The unlock software was unable to locate a license file. 锁定软件无法找到许可证文件。

Check the settings of these two environment variables: 检查设置这两个环境变量：DIVISIONROOT should specify the release directory or be unset. divisionroot 应指定释放目录或给予取消。

DIVISION_LICENSE_FILE should specify the license file or be unset. division_license_file 应指定许可文件或给予取消。

1 如何更改模型的旋转中心（spin center）这里的旋转中心指的是在查看模型时的旋转中心，不是特征几何的旋转中心。

在ProE中，默认的旋转中心是模型的中心。

这个设置在通常的情况下是没问题的。

但在有的时候，比如输入面，几何分成两个离的非常远的两个部分时。

（一般来说有一部分是多余的或者说是没用的），查看的时候旋转就非常不方便了。

解决办法有两个：1.删掉没用的部分（指的是离的很远的无用的几何）2.更改模型的旋转中心（spin center）菜单：view=>orientation=>reorient=>preference=>选择一个旋转中心如下图，根据具体的情况选择合适的旋转中心2 如何取消WF启动时自动连接IE默认情况下，野火版启动时会自动上网连接到PTC的网页上去。

这对不能上网或不想一上网就连接到那去的用户不是很方便，因为它大大降低了PROE的启动速度，同时多开一个浏览器窗口，占用系统资源。

实际上用户可以选择取消这个功能。

在PROE主窗口的工具条上点右键，选“命令”或“工具栏”，弹出“定制”窗口。

如下：“定制”窗口：翻到“浏览器”页，取消中间那两个勾，注意最下面那个勾一定要选上。

再点“确定”。

设置完毕，下次启动时生效。

上面的方法，使PROE启动后不展开IE窗口，然而如果你展开IE窗口，那么系统马上开始连接PTC网站。

如果要做到展开后也不连接任何网站，那么，需要在Config.pro里修改：web_browser_homepage的值为"about:blank"。

当然，也可修改为任意一个其它的网站地址。

3 如何在野火里使用2001的颜色配置PTC的老用户可能会更加青睐2001的颜色配置论坛里有不少人问：如何让野火自动加载2001的颜色配置？按照下面的操作，你就可以轻松地使用2001的颜色配置，并能随意修改自己的颜色配置了1、View->Display Settings->system colors，弹出系统颜色配置对话框（图1）；2、单击scheme，选择Use Pre-Wildfire Scheme，背景颜色自动修改为2001的天蓝色（图2）；另外，在这里也可以自己修改颜色配置，使用自己喜欢的颜色；3、保存颜色配置，单击File->Save...，弹出保存对话框，系统默认文件名为：syscol；将文件保存到自己指定的位置（最好保存到安装文件夹里面，可以防止误删）。

问题1:为何打开PROE4.0时出现当前脚本发生错误|| , [url=file://E:\Program]file://E:\Program[/url]Files\proeWildfire4.0\html\chinese_cn\proe\hel pSysTop\resource_center_index.htm.选择是或否之后4-5秒就会自动关闭,注<之前一直用这个版本好好的,已经重装过了,问题还是一样.解决方法：首先把网线拔掉，再打开软件，这时不会出现以上问题，然后把PROE默认的浏览器关了，操作如下：工具－》定制屏幕－》浏览器－》缺省情况下在Pro/e截入时展开浏览器勾选去掉，按确定！再把软件关掉，接上望线就可以了！（其实操作速度够快的话，直接关脚本进行操作就搞定。

）方法五：不必安装上面方法2、3、4中的"连接"，在Pro/E中，打开建好的模型，选择菜单Applications_Mechanica，此时会进入有限元FEM模式，可以进行结构，热等的分析，选择结构--分网（mesh）--create--solid--start，开始分网，完成后关闭对话框，选择菜单中的Run，在对话框的求解器中选择Ansys，输出到文件，填入文件名，点取OK（材料不必输入），即可生成一个*.ans文件。

上面产生的*.ans文件其实是一个文本文件，与上面方法4产生的anf文件功能完全一样，因此运行Ansys，从File_Read input from…中，选择刚才产生的ans文件，就可以完成输入，而且输入的是分网好的模型，只是不知是何种单元类型？为了保险起见，可以清除之，重新定义单元、材料后再分网！好了，上面讲了5种方法，这样就可以充分利用Pro/E的建模特点建立特别复杂的模型进行有限元分析了，在此，我建议大家都使用这种方法，因为Ansys中的建模功能实在是太少了！--除了桁架结构以外，我就从来不使用Ansys自己的建模工具，都是使用Pro/E建模。

Proe常见问题处理方法1、Proe忘记保存了怎么处理？找到你轨迹文件的位置，打开最后一个轨迹文件（如果找不到，可以按时间方式重新排序一下），以＂记事本＂方式打开，将出错的命令行删除，之后重命名修改后的轨迹文件（注意需要修改下轨迹文件的扩展名），扩展名改为.BAT，之后重新打开破衣，点一下“工具”，之后再点一下“播放跟踪/培训文件”，选择轨迹文件的存放位置补充一下,轨迹文件一般存放在破衣启动目录下,如果不知道启动目录在哪,可以单击鼠标右键"属性"里面有一项"起始目录"2、怎么把PRO/E草绘如何转成CAD？这个是可以的,你先把草绘保存(一定要保存后缀名为sec),再新建一个格式文件,一定要选择“截面为空”选项,再浏览选择刚才保存的草绘后缀名为sec,确定,再另存为DWG或DXF文件就可以了,不过这个有什么用呢,我一般只是做LOGO的时候用用啊3、为什么我的PROE在工程图中修改文本,或者转DWG(有时可以,有时自动关闭)时老自动关闭啊?是不是你的配置文件pro和工程图配置dti文件有问题.删除按默认的再试试.不行就是软件和系统有问题.4、proe自动关闭了怎么办拨掉网线，运行proe，然后进行如下操作：工具—定制屏幕—浏览器，勾掉“ 缺省情况下加载proe时展开浏览器”选项，点击确定，下次就不会自动关闭了。

按此方法做了之后，果然解决了问题。

但这其中的原因却不太明白，为什么加载proe时展开浏览器就会自动关闭呢？以我个人的猜测，应该是ptc为了打击盗版，加载proe时链接了ptc的官方网站，对软件的licence 进行检测，非正规软件所以自动关闭。

只是猜测。

后来又解决了同学电脑上同样的问题，发现并不需要拨掉网线。

具体操作如下：运行proe，工具—定制屏幕—浏览器，勾掉“ 缺省情况下加载proe时展开浏览器”选项，点击确定，就OK了！当然这些动作都要在自动关闭之前完成了，所以速度一定要快，我重复了不下十次才成功的！5、proe低版本打开高版本文件从高版本的proe程序安装目录：proeWildfire\i486_nt\gcri 文件夹里里复制readnewermodels.dll文件到低版本的proe程序安装目录：proeWildfire\i486_nt\obj 文件夹里遇到proe4.0一闪消失无法启动问题！如果只出现启动图标，然后就消失没有反应，这个原因通常是机器上安装了多个版本，不同版本共用了缓冲区的缘故解决的方法有2种：打开proe在工具---定制屏幕下勾掉“在缺省时加载浏览器”（优先选用）6、proe打开一闪而过的问题第一种方法：启动Pro/ENGINEER Wildfire 4.0. 之前删除缓冲区。

Pro/ENGINEER野火版新手必问-目录:第1章安装和运行Q1：安装Pro/E野火版, 电脑硬件需要什么样的配置？Q2：在Windows 98下能安装Pro/E野火版吗？Q3：安装光盘为何不能够自动运行安装程序, 并且双击SETUP.EXE也毫无作用？Q4：Pro/E野火版有中文版吗？安装上和英文版有什么区别？Q5：安装和运行Pro/E一定需要网卡吗？如果没有怎么办？Q6：已经安装了中文版本, 想使用英文版该怎么做？Q7：Pro/E野火版一共推出了多少个版本？怎么样知道具体的版本号？有什么差别？Q8：在进行Pro/E的草绘时, 延迟非常严重, 这是为什么？Q9：许可证确认无误, 在Windows 2003中安装后启动Pro/E为什么提示许可证出错？Q10：Windows 2003环境中, 已将所有驱动正确安装, 为什么旋转模型时极不流畅？Q11：启动Pro/E后, 为什么总会弹出“浏览器不可用”的错误窗口？Q12：使用Pro/E野火版, 必需要使用三键鼠标吗？第2章配置文件config.proQ1：配置文件config.pro有何用途？怎样进行配置？Q2：选项配置对话框当中每个选项左侧的符号代表什么意思？Q3：为什么在起始目录下找不到配置文件config.pro？启始目录又如何设置？Q4：config.pro中包含多少个配置选项？怎样查找自己所需的选项？Q5：如何知道系统都有哪些配置选项？第3章使用界面19Q1：Pro/E启动时会自动打开浏览器, 如何关闭它？20Q2：为什么Pro/E显示的字体比正常要小, 不容易看清楚, 该如何调整？21Q3：如何设置中英文对照菜单管理器的界面？22Q4：Pro/E野火版能使用像2001版那样的菜单管理器吗？22Q5：菜单管理器中有的命令名称过长, 只能看到前面的部分, 如何让菜单变宽？22Q6：Pro/E野火版启动后右侧空出的屏幕很窄, 能否像2001版那样宽一些？23Q7：如何将消息框像Pro/E 2001版那样显示在屏幕的上方？24Q8：如何在Pro/E野火版中使用2001版那样的蓝色背景？25Q9：怎样为Pro/E定制自己常用的工具按钮和下拉式菜单？26Q10：拖动Pro/E窗口的大小或位置后, 如何恢复到默认？27Q11：看到某些资料上Pro/E能够像3D Max那样显示四个视角不同的窗口, 如何做到？27 Q12：在对模型进行旋转操作时, 基准特征就消失了, 如何让基准特征显示出来？28Q13：当打开较复杂的组件时, 由于基准特征较多, 不易看清, 能否设置打开文件时不显示基准特征？28Q14：为什么在阴影模式下模型显示的很不光顺？29Q15：为什么会找不到“唇”等命令？30Q16：点击鼠标右键后, 为什么不弹出菜单？31第4章文件操作33Q1：如何使用Pro/E 2001版打开野火版的文件？34Q2：理论上同一文件下不允许有重名的文件, 可是打开Pro/E文档的文件夹, 却会发现有很多重名的文件, 这是为什么？34Q3：在打开文档时, 怎样才能看到文档的所有版本？35Q4：即便没有对零件或组件做过任何更改, 点击保存按钮后, Pro/E还会再多保存一个版本, 既浪费时间又占用了磁盘空间, 如何解决？36Q5：文件夹中没有与之同名的文件, 可新建文件时系统为什么会提示“文件已存在”？37 Q6：如何清理磁盘上的旧版本文件？37Q7：怎样知道内存中都有哪些文件存在？37Q8：如何将Pro/E的文件保存为其他格式？38Q9：“备份”功能有什么用？如何使用？39Q10：“拭除”功能有什么用？和“删除”有什么区别？40Q11：为什么使用了“删除旧版本”的命令后, 旧版本文件依然还在？40Q12：使用“拭除”中的“不显示”选项时, 一不小心就会拭除掉某些未保存的文件, 如何避免？40Q13：退出Pro/E系统时, 如何才能让系统提示保存修改过的文件？41Q14：每次使用Pro/E之后, 在工作目录中会发现不少的trail.txt文件, 它们有什么用处？是否可以删除？是否可以避免这些文件？41第5章操作和选取43Q1：Pro/E野火版中模型的旋转. 缩放和平移如何实现？有什么技巧？44Q2：如何设置模型的旋转中心？44Q3：Pro/E野火版新增加的“选择过滤器”在什么地方？如何使用？45Q4：选择过滤器中的“智能”选项有什么不同, 如何使用？46Q5：如何关闭野火版的预选加亮功能？46Q6：如何复选多个目标？47Q7：如何选取依次链One-By-One ？47Q8：如何选取相切链Tangent ？48Q9：如何选取曲面链Surf Chain ？48Q10：如何选取“从…到…”的曲面链From…To ？49Q11：如何选取目的链Intent Chain ？50Q12：如何选取环曲面Loop Surf ？50Q13：如何选取种子和边界曲面Seed and Boundary Surf ？51Q14：如何选取实体曲面Solid Surf ？52Q15：当模型较复杂时, 怎样才能准确地选取对象？52第6章2D草绘55Q1：草绘时如何启用栅格捕捉的功能？56Q2：如何改变线条和尺寸的颜色？57Q3：特征创建过程中创建草绘时, 系统会自动将模型的视图平面旋转至草绘平面, 有时不便于观察, 如何取消这一功能？58Q4：什么是弱尺寸和强尺寸？有什么区别？58Q5：如何将弱尺寸变为强尺寸？59Q6：什么是参照尺寸？有什么用途？59Q7：在草绘时, 希望某些重要尺寸保持一定的大小而不发生改变, 该怎样做？60Q8：特征创建过程中进入草绘时, 参照对话框当中的“剖面”选取按钮有什么用处？60 Q9：草绘时如何产生圆形参照？61Q10：变换为参照的直线和中心线有什么区别？62Q11：使用命令创建圆弧时, 当与其他线条相衔接时, 如何选择“通过三点”或“端点相切”的方式？62Q12：弱尺寸的显示较没有规律, 如何让系统不显示弱尺寸？62Q13：如何为多段线spline 的端点标注角度尺寸？63Q14：创建锥形弧时其顶端出现的小数0.5有什么意义？63Q15：如何绘制倾斜的椭圆？64Q16：系统的自动捕捉功能有时会影响线条的绘制, 怎样避免？65Q17：约束是否可以删除, 如何删除？67Q18：使用动态剪裁命令能否一次删除多个线条？67Q19：草绘当中是否也有像特征构建当中一样的“链”选取方式？67Q20：下拉式菜单“草绘”的轴点有什么用途？67Q21：如何标注圆周尺寸及纵坐标尺寸？68Q22：编辑菜单下的“替换”有什么用途？69Q23：绘制旋转特征时, 假如草绘中有两条中心线, 系统以哪一条作为旋转中心？70Q24：如何使用AutoCAD的文档进行截面的绘制？70Q25：草绘中如何为圆选择直径或半径标注方式？71Q26：线条绘制完成后, 在修改尺寸时由于原尺寸和要求尺寸偏差较大, 草绘图会变得非常不容易观察, 如何解决？71第7章零件建模737.1模板74Q1：系统缺省的模板都采用英制, 如何设置缺省的模板为公制？74Q2：如何使用自己建立的模板文件？747.2基准75Q1：基准平面有正反面吗？如何区分？75Q2：基准面显示的大小是否可以调整？75Q3：Pro/E野火版当中如何构建临时基准面？76Q4：Pro/E 2001版中有很多曲线构建方式, 为什么在野火版中不见了？76Q5：如何建立螺旋曲线和圆的渐开线？777.3基础特征797.3.1拉伸79Q1：拉伸的草绘可以不封闭吗？79Q2：拉伸的6种深度方式有何区别？80Q3：如何使拉伸曲面的端面闭合？82Q4：拉伸命令中如何实现对面组的切剪？83Q5：如何使用已建立的草绘曲线创建拉伸特征？83Q6：通常所说的Surface和Qulit有什么区别？847.3.2旋转84Q1：旋转特征的草绘需要注意什么？847.3.3扫描85Q1：建立扫描特征失败时系统提示“不能构建特征几何图形”, 是什么原因？Q2：定义扫描特征时出现的“Merge Ends 合并端点”和“Free Ends 开放端点”有什么区别？86 Q3：定义扫描特征时出现的“Add Inn Fcs 增加内部因素”和“No Inn Fcs 无内部因素”有什么区别？87Q4：如果在曲面的边界上建立新的扫描曲面, 系统会提示“Join 连接”和“No join 不连接”, 这两者有何区别？887.3.4可变截面扫描88Q1：可变截面扫描的三种类型“垂直于轨迹”. “垂直于投影”. “恒定的法向”是怎样定义的？有何区别？88Q2：怎样改变原始轨迹的起始点？89Q3：在可变截面扫描中, 参照对话框里“轨迹”右侧的X. N. T代表什么意思？如何使用？90 Q4：可变截面扫描的“选项”按钮当中有“恒定截面”的选项, 它与下拉式菜单“插入”当中的扫描有什么区别？937.3.5混合94Q1：如何创建从圆到正方形的混合？94Q2：怎样改变起始点？怎样切换起始点的方向？94Q3：如何创建从正方形到三角形的混合？957.4编辑特征967.4.1复制96Q1：在Pro/E野火版当中如何复制曲线或从边界拷贝曲线？96Q2：Pro/E 2001版的曲线命令“Composite 复合”在野火版中的什么位置？96Q3：复制曲线时“精确”与“逼近”的选项有什么区别？97Q4：如何延长或缩短曲线？98Q5：复制曲面时, 如何去除掉不需要的部分？997.4.2镜像100Q1：对曲面镜像后, 镜像之前的曲面还会存在, 怎样能让系统不保留此曲面？100Q2：Pro/E 2001版当中的“镜像几何”命令在野火版中的什么位置？1007.4.3相交101Q1：Pro/E 2001版当中的二次投影曲线在野火版里如何创建？101Q2：Pro/E 2001版当中由两曲面相交产生曲线的命令在野火版里的什么地方？102Q3：为创建模型和基准面的交线, 在选取了实体曲面和基准面之后, 为什么编辑菜单下的“相交”是灰显？1027.4.4合并103Q1：曲面合并时“相交”和“相邻”两个选项有什么区别？103Q2：怎样判断两个相连接的曲面是否属已被合并？104Q3：两曲面合并时, 不同的选取顺序会造成什么差别？104Q4：怎样才能更直观的了解曲面合并后的状态, 从而选取合适的合并方向？1047.4.5阵列105Q1：阵列是否一定需要驱动尺寸？没有驱动尺寸时怎么办？105Q2：在没有倾斜的尺寸时, 依靠水平和竖直的尺寸能否实现倾斜的阵列？107Q3：如何实现沿曲线的阵列？109Q4：如何实现沿曲面的阵列？1107.4.6投影. 成型111Q1：在投影曲线定义过程中, 如何进行曲线的草绘？111Q2：投影定义中“沿方向”和“垂直于曲面”的选项有什么区别？111Q3：“成型”和“投影”有什么区别？1127.4.7延伸112Q1：延伸常用的“相同”和“切线”方式有什么区别？112Q2：对曲面延伸时, 怎样才能使不同的端点延伸出不同的距离？1137.4.8偏移114Q1：如何对曲线进行偏移？114Q2：对某些面组进行偏移操作时会无法生成, 该怎么处理？115Q3：如何让偏移后的曲面也带有侧面？115Q4：偏移命令中的“展开”类型有什么用处？116Q5：偏移命令中的“具有斜度”类型有什么用处？116Q6：偏移命令中的“替换”类型有什么用处？117Q7：使用“替换”操作后, 替换的曲面就会消失, 能否将其保留？1187.4.9实体化118Q1：Pro/E野火版中使用面组生成实体和切剪实体的命令在什么地方？118Q2：为什么无法使用面组生成实体？118Q3：如何知道封闭的面组已经变成了实体？119Q4：Pro/E 2001版当中的Patch 曲面片命令在野火版中的什么位置？119Q5：Patch 曲面片如何使用？有什么特点？1197.4.10模型设置120Q1：怎样将模型的单位从英制转化为公制？120Q2：如何设置模型的精度？“相对精度”和“绝对精度”有什么区别？121Q3：如何为模型设置密度和计算质量？1217.4.11其他122Q1：Pro/E 2001版中的平整平面为什么在野火版中找不到了？122Q2：编辑菜单下的“反向法向”有什么用？122Q3：Pro/E野火版中如何对曲线进行修剪的命令在什么地方？123Q4：将曲面加厚为实体时, 如何在曲面两侧同时加材料？123Q5：如何等比例缩放模型？1247.5工程特征1247.5.1孔124Q1：孔放置的“径向”和“直径”类型有什么区别？124Q2：如何在与曲面上建立孔？125Q3：建立标准孔后, 系统会留下很长的一串注释, 如何让它不显示？125Q4：为什么不能手工修改标准孔的直径？1267.5.2壳. 筋127Q1：抽壳时, 如何为某个特定的面指定不同的厚度？127Q2：为什么筋特征会定义不成功, 需要注意什么？1277.5.3圆角. 倒角128Q1：设置上滑面板中的“设置1”. “设置2”等, 有什么意义, 有何区别？128Q2：创建倒圆角特征时, 如何将多个对象放置于同一个设置之中？128Q3：Pro/E野火版当中创建倒圆角特征时, 所有的相切链都会被倒圆角, 怎样才能仅使其中一段或几段被倒圆角？129Q4：倒圆角对话框中的“过渡”模式有什么用？130Q5：使用顶点倒角时, 系统是按照什么方法确定顶点的？1317.6自由曲面Style 132Q1：和其他曲面构建方式相比, Style曲面有什么特点？132Q2：Style曲面主要应用于何种设计？132Q3：什么是活动平面？132Q4：如何将视角切换为活动平面方向？133Q5：如何调整活动平面的网格或将其关闭？133Q6：绘制曲线时出现的“自由”. “平面”. “COS”三种类型有什么不同？134Q7：为什么选择的绘制曲线的类型为“自由”, 可绘制出的曲线却还位于平面上？134 Q8：如何利用四窗口显示模式绘制空间曲线？135Q9：Style中绘制的曲线和通常草绘的曲线有什么区别？137Q10：Style中的曲线是否能够参数化, 并使用参数来完全限定其形状？137Q11：如何为曲线添加或删除点？138Q12：如何延伸曲线？138 Q13：在曲线的绘制和编辑过程中, 如何实现捕捉功能？139Q14：什么是软点和固定点, 有何区别？139Q15：如何确定软点的具体位置？140Q16：如何取消点的捕捉？141Q17：能否观察到曲线的曲率, 从而方便地控制曲线质量？141Q18：Style曲线能否像草绘中的多段线那样, 使用控制点进行调整？142Q19：Style的投影曲线和普通的投影曲线有何差别？142Q20：Style中是否可以复制曲线？143Q21：使用曲线构建曲面时, 有什么需要注意的地方？144Q22：如何使用内部曲线控制曲面形状？145Q23：什么是曲面的G0. G1. G2？146Q24：Style中的曲面连接命令有什么用？146Q25：如何使用曲面的连接命令？146Q26：工具栏按钮中的有什么用, “红灯”. “黄灯”和“绿灯”状态代表什么？147 Q27：在Style中怎样实现贴入图片从而进行设计？1477.7高级特征149Q1：使用螺旋扫描特征绘制弹簧为什么总会失败？149Q2：Pro/E当中通常是否采用螺旋扫描绘制螺纹？151Q3：“侧面影像修剪”命令的原理是什么？152Q4：如何使用Boundary Blend 边界混合命令构建三边曲面？153Q5：建立边界曲面时, 为何无法设置某些边界的相切. 垂直或曲率连续？153Q6：如何使用边界混合曲面对柱体进行圆顶？156Q7：边界曲面中, 设置边界相切时, 其右侧的数值有什么意义？157Q8：Boundary曲面中的控制点有什么用？1587.8特征操作159Q1：“隐藏”和“隐含”有什么区别？159Q2：为什么某些特征不能被隐藏？159Q3：如何知道模型中是否有隐含的特征？160Q4：如何恢复被隐含的特征？161Q5：什么是父子关系？161Q6：对于特征较多的零件, 使用鼠标拖动插入符号十分麻烦, 有何简便的方法？162Q7：Reorder有什么用？162Q8：组有什么用？162Q9：如何将不连续的特征成组？163Q10：如何取消分解组？163Q11：特征复制时的“独立”和“从属”选项有什么区别？163Q12：为避免某些重要特征被修改, 有什么办法？164Q13：使用图层功能将某些对象隐藏后, 为什么下次打开时还会显示？164Q14：层树中的图层会用不同的符号表示, 它们有什么区别？164Q15：通过config.pro文件设置的缺省层有什么用处？如何使用？165Q16：如何将一个图层的项目移动至另一个图层之中？166Q17：如何修改特征的名称？166Q18：基准的文字标签是否可以移动, 怎样移动？167Q19：如果点击基准面显示按钮, 将会关闭所有的基准面显示, 如果希望某些重要基准面依然显示, 该怎样做？168Q20：Pro/E的曲线为蓝色实线, 是否能够改变颜色和线型？168Q21：对特征进行编辑时, 如何移动尺寸位置？169Q22：如何查询修改前尺寸数值？170第8章装配171Q1：已将组件存盘, 可再次打开时却提示“缺少元件模型”, 是什么原因？172Q2：组件状态下, 怎样才能在模型树中看到零件特征？173Q3：组件状态下, 如何实现对零件的修改？174Q4：为组件装配零件时, 能否将旋转. 平移的操作只应用于零件, 而组件保持不动？175 Q5：装配时如何将元件在新的窗口中打开以方便参照的选取？176 Q6：在使用“匹配”和“对齐”约束时, “定向”功能有什么用处？177Q7：在使用“匹配”和“对齐”约束时, “角度偏移”功能有什么用处？177Q8：元件放置对话框中“允许假设”代表什么意义？178Q9：元件放置对话框中的按钮有什么用处？179Q10：元件放置对话框中的按钮有什么作用？179Q11：元件放置对话框中的按钮有什么作用？180Q12：在元件放置对话框中, 点击“连接”字样后弹出的选项卡有什么用？180Q13：下拉式菜单“视图”当中的“显示样式”有什么用处？181Q14：为模型建立了分解视图, 保存并退出后, 再次打开模型查看分解状态时, 为什么所显示的分解状态并不是所建立的？182Q15：如何在装配过程中对元件进行阵列？183Q16：下拉式菜单“插入”→元件→封装, 和普通的装配有何区别？185Q17：怎样才能实现元件的自动装配？186Q18：不小心打开了大型装配, 如果不停止则会花费相当多的时间, 有何办法？190Q19：在装配环境中创建零件时, 四种不同的创建方法有何区别？190Q20：如何检测两个零件之间是否有干涉的存在？191Q21：“Top Down”是什么意思, 如何运用在设计当中？192第9章工程图195 9.1模板和格式196Q1：工程图模板能够起到什么作用？怎样使用？196Q2：使用者如何根据所需建立相应的工程图模板？197Q3：建立“投影”类型模板视图时, 是否要和父视图严格对齐？202Q4：使用者建立模板时, 为什么无法选取到默认模板中那样的Right及Top符号？203 Q5：为什么使用自己建立的模板会发生错误？205Q6：如何建立视图符合？是否可以从AutoCAD中导入？206Q7：如何为绘图选择所需的格式？怎样建立格式文件？207Q8：如何将“模板”和“格式”结合起来使用？208Q9：什么是工程图的绘图选项？如何设置？2099.2视图210Q1：新建工程图时没有选择3D模型, 其后可以添加吗？210Q2：当有多个绘图模型存在时, 如何选择创建视图的当前模型？211Q3：为什么创建投影视图时投影方向不正确？211Q4：是否能使用显示控制的“线框”. “隐藏线”和“无隐藏线”按钮, 来改变视图的显示状态？212 Q5：当一个模型具有多个分解状态时, 制作工程图时如何选择？213Q6：在Pro/E工程图当中怎样创建多页面绘图？213Q7：如何为多页面绘图排序？214Q8：能否将一个视图移动至另外一个页面？214Q9：是否能在工程图环境中修改分解视图？214Q10：为什么使用鼠标无法移动视图？215Q11：移动投影视图仅能沿投影方向移动, 是否可以任意的移动？216Q12：怎样才能让视图显示出名称？如何修改视图名称？217Q13：如何设置视图中相切边的默认显示方式？218Q14：对于装配件的工程图, 如何修改其中某一元件的显示方式？219Q15：如何将3D模型的颜色应用于工程图之中？220Q16：是否能让视图和三维模型断开关联, 从而对其线条进行编辑？2209.3线条绘制220Q1：工程图的线条绘制为什么无法捕捉到视图？220Q2：工程图的线条绘制能否采用参数化绘制？221Q3：为什么线条只能一段一段绘制, 而不能连续绘制？222Q4：工程图绘制的线条是否也可以进行旋转. 平移. 镜像等操作？222Q5：如何实现对线条的延伸和修剪？222Q6：如何改变线条的显示类型？用户是否能够自定义？223Q7：当工程图较为复杂时, 是否能让所绘制的线条与其他项目区别显示？224Q8：工程图环境下绘制的线条可以修改尺寸吗？2259.4尺寸标注225Q1：在工程图环境下, 是否能将尺寸切换为“符号”的显示方式？225Q2：如何创建“公共参照”和“纵坐标”方式的尺寸？225Q3：如何为尺寸添加文本说明？227Q4：如何修改尺寸的小数位数？227Q5：如何改变角度尺寸的显示类型？228Q6：如何更改尺寸的放置类型？228Q7：如何控制尺寸导引线的显示与否？230Q8：如何将尺寸数值放在尺寸线之下？230Q9：当导引箭头在尺寸界线之外时, 如何设置其长度？231Q10：如何设置尺寸界线的长度？231Q11：是否能够改变直径的显示方式为线性？231Q12：如何将小数点变为逗号显示？232Q13：有时自动标注出的尺寸很乱, Pro/E是否有尺寸整理功能？232Q14：如何在工程图里为圆孔定义十字中心线？2339.5单位和公差235Q1：为什么将工程图导入AutoCAD之后, 尺寸数值全变了？235Q2：是否可以使用公制和英制两种单位标注尺寸？236Q3：如何在工程图中显示出尺寸公差？236Q4：将tol_display参数设置为yes后, 绘图中所有的尺寸都会显示出公差, 如何只让所需尺寸显示出公差？237Q5：公差的文字大小可以改变吗？237Q6：以加减方式显示的公差, 当某一偏差为0时系统仍会显示, 有何办法认其不显示？237 9.6层. 表. 材料清单238Q1：工程图的图层和零件的图层有什么区别？238Q2：是否能在建立视图时, 使图层继承3D模型的状态？238Q3：对图层的显示/遮蔽操作是否可以仅针对一个视图起作用？238Q4：如何才能将工程图图层状态应用于3D模型？239Q5：如何实现表格对象的选取？239Q6：怎样调整表格的行列宽度？240Q7：为什么表格中的文字不能够自动换行？241Q8：怎样制作材料清单BOM ？241Q9：制作材料清单时, 常用的报表参数有哪些？246Q10：定义重复区域属性时, 菜单管理器中常用的选项有哪些, 都代表什么意义？247 Q11：创建球标后, 是否能像尺寸一样对其进行自动整理？249附录A2001版与野火版常用命令对照表251A.1零件模块252A.2装配模块255A.3工程图模块255附录B config.pro常用设置257B.1用户界面258B.2环境259B.3模型显示260B.4颜色262B.5文件存取262B.6草绘264B.7特征266B.8组件266B.9工程图266附录C绘图选项设置269C.1文本和尺寸270C.2视图及注释273C.3剖面274C.4实体显示276C.5箭头和引线277C.6轴. 层. 公差. 模型网格277C.7表. 材料清单. 球标278C.8其他280Pro/ENGINEER野火版新手必问-简介:初学者发问率最高的问题，配合大量插图，对问题进行深入、详细的解答。
