钻孔灌注桩验收记录表

钻孔灌注桩质量验收记录表1. 工程信息- 工程名称：[填写工程名称]- 工程地点：[填写工程地点]- 钻孔灌注桩编号：[填写钻孔灌注桩编号]2. 施工单位信息- 施工单位名称：[填写施工单位名称]- 施工单位地址：[填写施工单位地址]- 联系人：[填写施工单位联系人]- 联系[填写施工单位联系电话]3. 施工质量验收内容3.1 钻孔灌注桩孔洞检查- 孔深：[填写钻孔深度]- 孔径：[填写钻孔直径]- 孔洞清理情况：[填写孔洞清理情况，例如干净、有杂物等] - 孔洞形态：[填写孔洞形态，例如圆形、畸形等]- 孔洞液位：[填写孔洞液位情况，例如水平、有积水等]3.2 灌注桩钢筋检查- 钢筋直径：[填写钢筋直径]- 钢筋位置：[填写钢筋位置，例如中心、边缘等]- 钢筋间距：[填写钢筋间距]- 钢筋埋置情况：[填写钢筋埋置情况，例如饱满、不饱满等]- 钢筋错位情况：[填写钢筋错位情况，例如无错位、有错位等]3.3 灌注桩混凝土质量- 混凝土强度等级：[填写混凝土强度等级]- 骨料粒径：[填写骨料粒径]- 混凝土浇筑情况：[填写混凝土浇筑情况，例如均匀、有分层等]- 混凝土密实度：[填写混凝土密实度，例如紧密、孔隙等]4. 施工质量验收结论根据以上施工质量验收内容，结论如下：- 钻孔灌注桩孔洞检查合格。

- 灌注桩钢筋检查合格。

- 灌注桩混凝土质量合格。

5. 验收人员签字验收单位：_________ 验收人员：_________ 验收日期：_________6. 备注[填写相关备注信息，如发现的问题、改进措施等]注：本文档仅为钻孔灌注桩质量验收记录表，不作为法律依据。

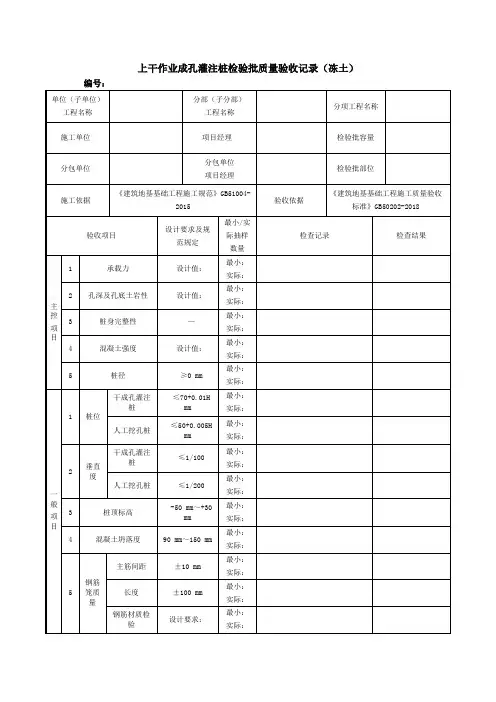

上干作业成孔灌注桩检验批质量验收记录（冻土）编号：
注： H为桩基施工面至设计桩顶的距离（mm）。

填表说明:
1、检验批容量填写：写出该检验批的根数。

2、最小/实际检查数量栏中，实际检查数量：按实填写；最小数量填写：按根数算的为1。

3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。

长螺旋钻孔压灌桩检验批质量验收记录（冻土）
编号：
注：D 为设计桩径（mm）；H为桩基施工面至设计桩顶的距离（mm）。

填表说明:
1、检验批容量填写：写出该检验批的根数。

2、最小/实际检查数量栏中，实际检查数量：按实填写；最小数量填写：按根数算的为1。

3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。

混凝土灌注桩工程检验批质量验收记录表GB50202—2002(Ⅱ)说明(Ⅱ)010405主控项目：1、桩位。

桩位允许偏差和桩的位置及成孔方法不同而不同。

尺量检查。

2、入孔深。

＋300mm。

只能深不能浅，测钻杆、套管长度或重锤测。

嵌岩桩应确保进入设计要求的嵌岩深度。

3、桩体质量检查。

应用动力法检测，或钻芯取样至桩尖下50cm。

符合设计要求，按设计要求方法检测。

设计为甲级地基或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量为总数的30％，且不少于20根；其他桩不少于总数的20％，且不少于10根；对混凝土预制桩及地下水位以上且终孔后经过核查的灌注桩。

检查不少于总数10％。

且不少于10根。

每个柱子承台下不少于1根。

4、混凝上强度。

每50m3取（不足50m3）取一组试块，每根柱必须有一组试块。

强度符合设计要求。

5、承载力。

设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验，数量不少于总桩数1％，且不少于3根。

总桩数少于50根时，为2根。

其它桩应用高应变动力检测。

对地质条件、桩型，成桩机具和工艺相同、同一单位施工的桩基。

检验桩数不少于总桩数的2％，且不少于5根。

静载荷试验，高应变动力检测方法。

检查检测报告。

一般项目：1、垂直度。

除人工挖孔混凝土护壁桩为＜0．5％；其它桩为＜1％。

检查套筒、钻杆的垂直度或吊垂球检查。

2、桩径。

套管成孔、干成孔的桩径为-20mm；泥浆护壁钻孔为＋50mm；人工挖孔为＋50mm。

用井径仪、尺量检查。

3、泥浆比重（粘土、砂性土中）。

1.15～1.20。

用比重计测量。

4、泥浆面标高（高于地下水位）。

0.5～1.0m。

观察检查5、沉渣厚度：端承桩≤50mm。

用沉渣仪或吊锤测量。

磨擦桩≤150mm。

用沉渣仪或吊锤测量。

6、混凝土坍落度：水下灌注160～220mm，灌注前坍落度仪测量。

干施工70～100mm。

灌注前坍落度仪测量。

7、钢筋笼安装深度：±100mm，尺量检查。

钻孔灌注桩隐蔽工程验收记录一、项目概述钻孔灌注桩是土木工程中常用的一种灌注桩施工技术，广泛应用于建筑、桥梁、码头等工程的基础设施建设中。

为确保工程质量和安全性，对于钻孔灌注桩的施工过程和质量进行验收记录十分重要。

二、验收目的钻孔灌注桩隐蔽工程验收记录是为了核实施工过程中所采取的措施是否符合设计要求和规范，并确保工程质量和安全性。

三、验收人员本次钻孔灌注桩隐蔽工程验收由以下人员参与：1. 建设单位代表2. 监理单位代表3. 施工单位代表四、验收内容及标准1. 钻孔施工：核实钻孔位置、孔径、孔深等是否符合设计要求；2. 钢筋布置：检查钢筋布置是否符合设计要求，包括钢筋的种类、直径、间距等；3. 灌注浆料：检验灌注浆料的质量，是否符合相关规范要求；4. 灌注密度：通过测密测试，验证灌注密度是否符合设计要求；5. 灌注桩的水泥浆料配比：核对水泥浆料的配比是否符合设计要求；6. 灌注桩的强度：进行取样试块强度试验，验证灌注桩的强度是否符合设计要求；7. 灌注桩的表面平整度：检查灌注桩表面的平整度是否符合规范要求；五、验收过程1. 确认施工环境是否符合验收要求；2. 验收人员逐项核对施工文件，包括设计文件、施工方案、材料报告等；3. 对施工过程中的关键节点进行现场检查，包括钻孔施工、钢筋布置、灌注浆料等；4. 针对每一项验收内容进行记录，包括验收结果、存在问题及整改措施等；5. 记录验收人员对整体工程质量和安全性的评估。

六、验收结果根据钻孔灌注桩隐蔽工程的实际情况，验收人员对整体工程进行评估，并给出以下结果：1. 合格：整体工程符合设计要求和规范，可以进行下一步工序；2. 有缺陷：工程存在一些问题，需要施工单位进行整改；3. 不合格：工程严重不符合设计要求和规范，需要施工单位重新施工；七、验收结论经过本次钻孔灌注桩隐蔽工程的验收，验收人员一致认为工程整体符合设计要求和规范，可进入下一阶段的施工工序。

八、备注任何相关问题和建议，请及时向建设单位或监理单位反映。

钻孔灌注桩质量检查表一、施工准备阶段1、施工方案审查施工方案是否经过审批，内容是否完整、合理。

施工工艺流程是否符合规范和设计要求。

质量保证措施是否可行。

2、原材料检验钢筋的品种、规格、质量是否符合设计要求，并有出厂合格证和检验报告。

水泥的品种、强度等级、出厂日期等是否符合要求，且有复试报告。

砂、石的质量和级配是否符合规范要求。

3、测量放线桩位的测量放线是否准确，偏差是否在允许范围内。

水准点的设置是否合理，标高控制是否准确。

4、机械设备检查钻孔设备的性能是否良好，运转是否正常。

起吊设备的起重能力是否满足要求。

混凝土灌注设备是否完好，计量是否准确。

二、钻进成孔阶段1、孔位偏差检查桩孔中心位置与设计桩位中心的偏差，不得大于规范要求。

2、孔径和孔深采用孔径仪或探孔器检查孔径，孔径不得小于设计值。

测量孔深，孔深必须达到设计要求的深度。

3、孔垂直度采用测斜仪或吊锤测量孔的垂直度，偏差不得大于规范规定。

4、泥浆性能检查泥浆的比重、黏度、含砂率等指标，是否符合施工要求。

泥浆的制备和循环系统是否正常运行。

5、清孔质量检查清孔后的孔底沉渣厚度，不得大于规范要求。

清孔后的泥浆性能指标是否符合灌注混凝土的要求。

三、钢筋笼制作与安装阶段1、钢筋质量检查钢筋的规格、数量、间距是否符合设计要求。

钢筋的焊接质量是否合格，焊缝长度、宽度、厚度是否满足规范要求。

主筋的接头位置和接头数量是否符合规定。

2、钢筋笼尺寸检查钢筋笼的直径、长度、主筋保护层厚度等尺寸是否符合设计要求。

加强筋和箍筋的间距是否均匀，绑扎是否牢固。

3、钢筋笼安装钢筋笼的安装位置是否准确，中心偏差是否在允许范围内。

钢筋笼的固定是否牢固，防止在灌注混凝土过程中上浮或下沉。

四、混凝土灌注阶段1、混凝土配合比检查混凝土的配合比是否经过审批，原材料的计量是否准确。

混凝土的坍落度、和易性是否符合施工要求。

2、灌注过程灌注混凝土的初灌量是否满足要求，导管埋深是否符合规定。

灌注过程中导管的提升速度和拆卸长度是否合理，防止断桩。

钻孔灌注桩水下混凝土灌注记录表｜工程名称｜＿_________ ｜桩号｜＿_________ ｜｜｜｜｜｜｜桩径（mm）｜＿_________ ｜桩长（m）｜＿_________ ｜｜设计混凝土强度等级｜＿_________ ｜实际混凝土强度等级｜＿_________ ｜｜设计桩顶标高（m）｜＿_________ ｜实际桩顶标高（m）｜＿_________ ｜一、灌注前准备1、钢筋笼安装情况钢筋笼长度（m）：＿_________主筋规格及数量：＿_________箍筋规格及间距：＿_________检查结果：合格/不合格2、孔深及孔径检测实测孔深（m）：＿_________实测孔径（mm）：＿_________沉渣厚度（mm）：＿_________检查结果：合格/不合格3、导管安装导管直径（mm）：＿_________导管总长（m）：＿_________导管底口距孔底距离（m）：＿_________二、混凝土灌注情况1、混凝土坍落度（mm）初始坍落度：＿_________灌注过程中坍落度：＿_________2、混凝土灌注时间开始时间：＿_________结束时间：＿_________3、混凝土灌注量（m³）理论灌注量：＿_________实际灌注量：＿_________4、灌注过程中的异常情况及处理措施有无堵管：有/无处理措施：＿_________有无钢筋笼上浮：有/无处理措施：＿_________有无混凝土离析：有/无处理措施：＿_________5、混凝土顶面标高测量测量次数：＿_________测量时间：＿_________测量标高（m）：＿_________三、灌注结束后的检查1、桩顶混凝土质量检查方法：＿_________检查结果：合格/不合格2、桩身完整性检测检测方法：＿_________检测结果：合格/不合格四、施工人员及监理人员签字施工人员：＿_________ 监理人员：＿_________ 日期：＿_________这份记录表详细记录了钻孔灌注桩水下混凝土灌注的全过程，包括灌注前的准备工作、灌注过程中的各项参数和异常情况，以及灌注结束后的检查结果。
