第五章_电力系统频率及有功功率的自动调节

第五章有功功率平衡和频率调整课程负责人：穆钢教授申报单位：东北电力大学内容提要⏹频率偏移产生的原因、影响、以及允许的频率偏离量？⏹保持频率偏移量不超过一定范围的条件⏹（如何保持有功功率的平衡）⏹电力系统的频率调整⏹有功功率的最优分配5.1电力系统的频率偏移频率变化的原因?频率变化对负荷的影响(1)异步机(2)电子设备(3)电钟频率变化对电力系统的影响(1)水泵、风机、磨煤机(2)汽轮机的叶片(3)变压器的励磁频率允许偏移的范围：50Hz ±(0.2~0.5)Hz系统中负荷的变化你答对了吗?5.2 电力系统有功功率的平衡运行中：规划、设计：◆备用容量:1.按作用形式分∑∑∑+=LDGPP P ∑∑∑+=RGNPP P 负荷备用(2-5%Plmax)检修备用(可能不安排)事故备用(5-10% Plmax 或系统中最大一台单机容量）国民经济发展备用(3-5%Plmax ）2、按存在形式分为两者差一个网损两者差一个厂用电热备用:运转中发电设备可能发的最大功率与发电负荷之差(旋转备用)冷备用:未运转的、但能随时启动的发发电设备可以发的最大功率(不含检修中的设备)负荷的分类:1.用电负荷2.供电负荷3.发电负荷PP1 P2P3 PΣ有功功率负荷变动曲线t有功功率负荷变动曲线据此图,负荷可以分为三种:第一种变动幅度很小，周期又很短。

变动有很大的偶然性属于这一种的主要有电炉、压延机械、电气机车等带有冲击性的负荷这一种是由于生产、生活、气象等变化引起的负荷变动第二种变动幅度较大，周期也较长.第三种变动幅度最大，周期也最长. 该种负荷基本可以预计。

据此,频率调整一次调整:由发电机组的调速器进行的对第一种负荷变动引起的频率偏移的调整二次调整:由发电机的调频器进行的、对第二种负荷变动引起的频率偏移的调整三次调整:按最优化准则分配第三种有规律变动的负荷，即责成各发电厂按事先给定的发电荷曲线发电。

5.3 电力系统中有功功率的最优分配有功功率的最优分配:●有功功率电源的最优组合即指系统中发电设备或发电厂的合理组合,也就是所谓的机组合理开停.●有功功率负荷的最优分配即指系统的有功功率负荷在各个正在运行的发电设备或发电厂之间的合理分配.最常用的是按等耗量微增率准则分配.火电厂外景各类发电厂的运行特点和合理组合(1)火电厂特点：●需燃料及运输费用，但不受自然条件影响●效率与蒸汽参数有关●受锅炉、汽轮机最小技术负荷限制，有功出力调整范围较窄，增减速度慢，参数越高范围越窄(高温高压30%，中温中压75%)●机组投入退出，承担急剧负荷响应时间长，多耗能量，易损坏设备●热电厂抽汽供热，效率高，但技术最小负荷取决于热负荷，为强迫功率丰满水电厂外景(2)水电厂特点：●不要燃料费，水力可梯级开发，连续使用，但受自然条件影响。

第五章 电力系统有功功率平衡与频率调整主要内容提示本章主要讨论电力系统中有功功率负荷的最优分配和频率调整。

§5-1电力系统中有功功率的平衡 一、电力系统负荷变化曲线 在电力系统运行中，负荷作功需要一定的有功功率，同时，传输这些功率也要在网络中造成有功功率损耗。

因此，电源发出的有功功率必须满足下列平衡式：∑∆+∑=∑P P P Li Gi式中Gi P ∑—所有电源发出的有功功率；Li P ∑—所有负荷需要的有功功率； ∑∆P —网络中的有功功率损耗。

可见，发电机发出的功率比负荷功率大的多才行。

当系统中负荷增大时，网络损耗也将增大，发电机发出的功率也要增加。

在实际电力系统中，负荷随时在变化，所以必须靠调节电源侧，使发电机发出的功率随负荷功率的变化而变化。

负荷曲线的形状往往是无一定规律可循，但可将这种无规则的曲线看成是几种有规律的曲线的迭加。

如图5-1所示，将一种负荷曲线分解成三种曲线负荷。

第一种负荷曲线的变化，频率很快，周期很短，变化幅度很小。

这是由于想象不到的小负荷经常性变化引起的。

第二种负荷曲线的变化，频率较慢，周期较长，幅度较大。

这是由于一些冲击性、间歇性负荷的变动引起的，如大工厂中大电机、电炉、电气机车等一开一停。

第三种负荷曲线的变化，非常缓慢，幅度很大。

这是由于生产、生活、气象等引起的。

这种负荷是可以预计的。

对于第一种负荷变化引起的频率偏移进行调整，称为频率的“ 一次调整”。

调节方法一般是调节发电机组的调速器系统。

对于第二种负荷变化引起的频率偏移进行调整，称为频率的“二次调整”，调节方法是调节发电机组的调频器系统。

对于第三种负荷的变化，通常是根据预计的负荷曲线，按照一定的优化分配原则，在各发电厂间、发电机间实现功率的经济分配，称为有功功率负荷的优化分配。

二、发电厂的备用容量电力系统中的有功功率电源是发电厂中的发电机，而系统中装机容量总是大于发电容t量，即要有一定的备用容量。

系统的备用容量包括：负荷备用、事故备用、检修备用和国民经济备用。

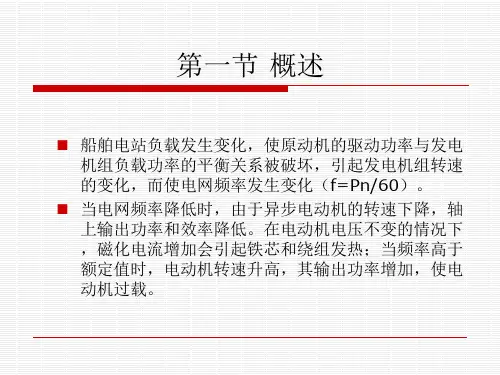

第五章电力系统的频率及有功功率的自动调节f=pn/60式中f －－发电机频率，HZP——发电机转子的极对数；n 机组转速，r/min。

由上式可知，要控制发电机频率就得控制机组转速。

第一节电力系统的频率特性一、电力系统频率控制的必要性1、频率对电力用户的影响（1）电力系统频率变化会引起异步电动机转速变化，这会使得电动机所驱动的加工工业产品的机械的转速发生变化。

有些产品（如纺织和造纸行业的产品）对加工机械的转速要求很高，转速不稳定会影响产品质量，甚至会出现次品和废品。

（2）系统频率波动会影响某些测量和控制用的电子设备的准确性和性能，频率过低时有些设备甚至无法工作。

这对一些重要工业和国防是不能允许的。

（3）电力系统频率降低将使电动机的转速和输出功率降低，导致其所带动机械的转速和出力降低，影响电力用户设备的正常运行。

2、频率对电力系统的影响1）频率下降时，汽轮机叶片的振动会变大，轻则影响使用寿命，重则可能产生裂纹。

对于额定频率为50Hz的电力系统，当频率降低到45Hz附近时，某些汽轮机的叶片可能发生共振而断裂，造成重大事故。

2）下降到47〜48Hz时，由异步电动机驱动的送风机、吸风机、给水泵、循环水泵和磨媒机等发电厂厂用机械的出力随之下降，使火电厂锅炉和汽轮机的出力随之下降，从而使火电厂发电机发出的有功功率下降。

这种趋势如果不能及时制止，就会在短时间内使电力系统频率下降到不能允许的程度，这种现象称为频率雪崩。

出现频率雪崩会造成大面积停电，甚至使整个系统瓦解。

3）核电厂中，反应堆冷却介质泵对供电频率有严格要求。

当频率降到一定数值时，冷却介质泵即自动跳开，使反应堆停止运行。

4）电力系统频率下降时，异步电动机和变压器的励磁电流增加，使异步电动机和变压器的无功损耗增加，引起系统电压下降。

频率下降还会引起励磁机出力下降，并使发电机电势下降，导致全系统电压水平降低。

如果电力系统原来的电压水平偏低，在频率下降到一定值时，可能出现电压快速而不断地下降，即所谓电压雪崩现象。
