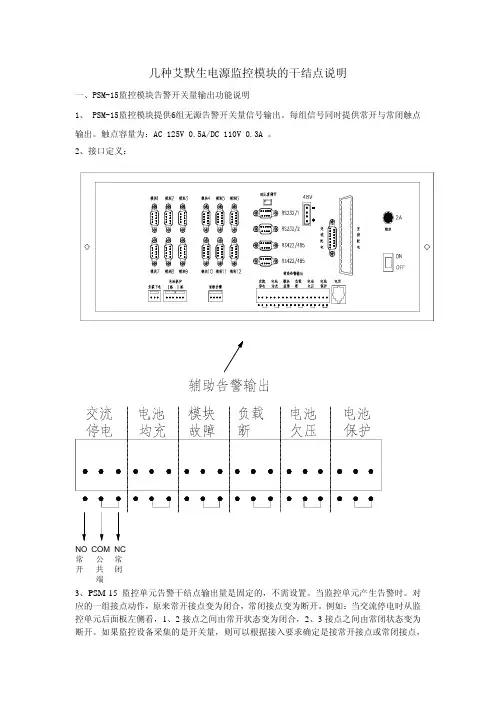

几种艾默生电源监控模块的干结点说明一、PSM-15监控模块告警开关量输出功能说明1、 PSM-15监控模块提供6组无源告警开关量信号输出。
每组信号同时提供常开与常闭触点输出。
触点容量为:AC 125V 0.5A/DC 110V 0.3A 。
2、接口定义:COM 公共端NC 常闭NO常开3、PSM-15监控单元告警干结点输出量是固定的,不需设置。
当监控单元产生告警时。
对应的一组接点动作,原来常开接点变为闭合,常闭接点变为断开。
例如:当交流停电时从监控单元后面板左侧看,1、2接点之间由常开状态变为闭合,2、3接点之间由常闭状态变为断开。
如果监控设备采集的是开关量,则可以根据接入要求确定是接常开接点或常闭接点,后台监控软件可以对应配置告警信息。
4、PSM-15的密码是:1234二、PSM-A监控单元告警干节点功能特点:1、PSM-A 监控单元背部提供7组无源告警开关量信号输出,如下图所示。
每组信号同时提供常开与常闭触点输出。
触点容量为250V AC/5A,24VDC/5A (可能不同时期的产品继电器的型号不同,但应该均能满足上述指标)。
输出1输出7输出6输出5输出2输出3输出4常开NO 常闭公共端2、输出定义:7组告警信号具体定义由监控模块软件设置。
用户所需要的任何一种或多种监控告警可以从7组干接点中任一组中输出。
每组干接点可以输出多种告警,但同一种告警不可以同时从多组干接点输出。
3、设置方法(详细资料可以参看产品用户手册):在监控模块任一界面按一次或多次F2键即可进入主菜单:1 交流参数2 直流参数3 模块参数4 告警参数5 系统管理6 远程通信7 其它设备4、设置举例:假设需要将交流停电、过压、欠压等故障从告警1输出,则应按如下方法设置: 进入告警级别设置,找到交流停电对应行,检查该告警是否为一般告警(或紧急告警),告警序号设置是否为1,如果不符合要求则使用左右箭头以及确认键进行重新设置不符合的选项。
PSM-A10监控模块远程通讯协议(电力部颁CDT-91标准)(版本号:1.0)1、概述本文描述了PSM-A10监控模块应用于直流屏时向上级监控设备提供的通讯协议(规约),通过本协议可以获取直流屏的各种运行参数,控制直流屏的运行方式,从而方便地实现四遥功能。
2、适用范围本文适用于艾默生网络能源有限公司的开发人员及测试人员,也适用于采用通讯方式接入我司直流屏设备的各自动化厂家。
3、引用标准本文遵守中华人民共和国电力行业标准(DL 451—91)循环式远动规约标准。
4、术语定义状态量:用于描述系统运行时的采集量,取值为有限的几个值,并不表示系统的故障情况。
在本协议中一般指交流当前工作路号、系统控制方式、电池充电状态、充电模块控制方式、充电模块开/关机状态等五个量,在本协议的遥信量中包括了此类量。
告警量:用于描述系统处于异常时的采集量,取值为0或1,当取值为1时表示系统有故障存在。
在本协议上送遥信量中的大部分都是此类量。
5、物理接口5.1、串行通讯口提供RS232、RS485、RS422三种串行通讯方式(注:在RS485方式下,只支持遥测和遥信命令,不支持遥调和遥控命令)。
5.2、数据传输速率提供600、1200、2400、4800、9600(缺省值)、19200、38400七种通讯波特率。
注:在NP9802、NP9802-A中,只提供1200、2400、4800、9600(缺省值)四种波特率。
5.3、字符格式采用无校验位、8位数据位、1位停止位的异步串行通讯格式。
6、帧6.1、帧结构帧结构如图1所示,每帧都以同步字开头,随后发送1个控制字和多个信息字,图1、帧结构6.2、同步字本协议的同步字按发送的先后顺序为:EB、90、EB、90、EB、90。
6.3、控制字控制字共有B7~B126个字节,其组成如图2所示。
6.3.1 控制字节说明(如图3所示):E:扩展位当E=0时使用表2已定义的帧类别码;当E=1时帧类别码可另行定义,以便扩展功能。
几种艾默生电源监控模块的干结点说明一、PSM-15监控模块告警开关量输出功能说明1、 PSM-15监控模块提供6组无源告警开关量信号输出。
每组信号同时提供常开与常闭触点输出。
触点容量为:AC 125V 0.5A/DC 110V 0.3A 。
2、接口定义:COM 公共端NC 常闭NO常开3、PSM-15监控单元告警干结点输出量是固定的,不需设置。
当监控单元产生告警时。
对应的一组接点动作,原来常开接点变为闭合,常闭接点变为断开。
例如:当交流停电时从监控单元后面板左侧看,1、2接点之间由常开状态变为闭合,2、3接点之间由常闭状态变为断开。
如果监控设备采集的是开关量,则可以根据接入要求确定是接常开接点或常闭接点,后台监控软件可以对应配置告警信息。
4、PSM-15的密码是:1234二、PSM-A监控单元告警干节点功能特点:1、PSM-A 监控单元背部提供7组无源告警开关量信号输出,如下图所示。
每组信号同时提供常开与常闭触点输出。
触点容量为250V AC/5A,24VDC/5A (可能不同时期的产品继电器的型号不同,但应该均能满足上述指标)。
输出1输出7输出6输出5输出2输出3输出4常开NO 常闭公共端2、输出定义:7组告警信号具体定义由监控模块软件设置。
用户所需要的任何一种或多种监控告警可以从7组干接点中任一组中输出。
每组干接点可以输出多种告警,但同一种告警不可以同时从多组干接点输出。
3、设置方法(详细资料可以参看产品用户手册):在监控模块任一界面按一次或多次F2键即可进入主菜单:1 交流参数2 直流参数3 模块参数4 告警参数5 系统管理6 远程通信7 其它设备4、设置举例:假设需要将交流停电、过压、欠压等故障从告警1输出,则应按如下方法设置: 进入告警级别设置,找到交流停电对应行,检查该告警是否为一般告警(或紧急告警),告警序号设置是否为1,如果不符合要求则使用左右箭头以及确认键进行重新设置不符合的选项。
PowerMaster智能高频开关电力操作电源系统合作生产技术指导书资料版本归档日期2008-10-17BOM 编码艾默生网络能源有限公司为客户提供全方位的技术支持,用户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系,也可直接与公司总部联系。
艾默生网络能源有限公司版权所有,保留一切权利。
内容如有改动,恕不另行通知。
艾默生网络能源有限公司地址:深圳市南山区科技工业园科发路一号邮编:518057公司网址:客户服务投诉热线:0E-mail第一章充电模块(必选件)1.1 HD22010-3系列1.1.1 模块简介HD22010-3系列充电模块是电力电源最主要的配置模块,广泛应用于35kV到330kV的变电站电力电源中。
HD22010-3系列充电模块采用自冷和风冷相结合的散热方式,在轻载时自冷运行,符合电力系统的实际运行情况。
型号说明产品系列产品系列见下表。
表1-1 订货信息工作原理概述以HD22010-3模块的工作原理框图如下图所示。
图1-1 HD22010-3充电模块原理图HD22010-3充电模块由三相无源PFC和DC/DC两个功率部分组成。
在两功率部分之外还有辅助电源以及输入输出检测保护电路。
前级三相无源PFC电路由输入EMI和三相无源PFC组成,用以实现交流输入的整流滤波和输入电流的校正,使输入电路的功率因素大于,以满足DL/T781-2001中三相谐波标准和GB/T 中相关EMI、EMC标准。
后级的DC/DC变换器由PWM发生器控制前级PFC输出的DC电压、经过高频变压器输出后再整流滤波输出DC电压等电路组成,用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。
辅助电源在输入三相无源PFC之后,DC/DC变换器之前,利用三相无源PFC的直流输出,产生控制电路所需的各路电源。
输入检测电路实现输入过欠压、缺相等检测。
DC/DC的检测保护电路包括输出电压电流的检测,散热器温度的检测等,所有这些信号用以DC/DC的控制和保护。
M822E 监控模块通信接口说明1.1 概述M822E 监控模块(以下简称监控模块)是艾默生网络能源有限公司为HVDC 高压直流系统开发的一款功能强大且易配置的监控模块。
它可以监测及控制整流模块、交流采集板(LDU )、直流配电监控板(HDU )、列头柜配电监控板(SMPDU )和电池采集模块(BM400V1)等智能模块,并支持本地和远程访问控制电源系统。
此外,它有一个友好的图形化人机交互界面。
图1-1显示监控模块的典型应用。
7'LCD绝缘检测单元9× EGUNMS数据采集层绝缘检测单元4×6 EGUHLMS60× 400V 整流模块图1-1 监控模块应用注意LDU 用于采集系统交流输入信息;HDU 用于监控直流配电柜信息;SMPDU 用于监控列头柜直流配电信息;BM400V1用于采集电池组单个电池电压等信息;绝缘检测仪(EGU )用于系统绝缘故障检测及定位。
1.2 外观监控模块正面外观如图1-2所示。
运行指示灯保护指示灯告警指示灯USB1口触摸屏图1-2 监控模块正面监控模块斜背面外观如图1-3所示。
图1-3 监控模块斜背面监控模块外观尺寸如表1-1所示。
表1-1 外观尺寸1.3 接口说明监控模块前面板接口USB1口:通过该接口可升级应用程序或HVDC整流模块程序,同时可拷贝数据。
监控模块背面板接口监控模块背面板各接口位置及其丝印见图1-4,各接口功能说明见表1-2。
RS485-1/-2/-3以太网口USB2口6路通用干接点输出2路OC 输出2RS232/485通信口图1-4 监控模块背面板结构图 表1-2 监控模块背面板接口说明1.4 主要功能1.4.1 基本功能● 数据采集:监控模块可采集并分析来自整流模块、LDU 、HDU 、SMPDU 和BM400V1的实时数据。
● 手动控制:监控模块可转发来自HLMS 、Web 用户或LCD 的控制命令至整流模块、LDU 、HDU 、SPMDU 和BM400V1。

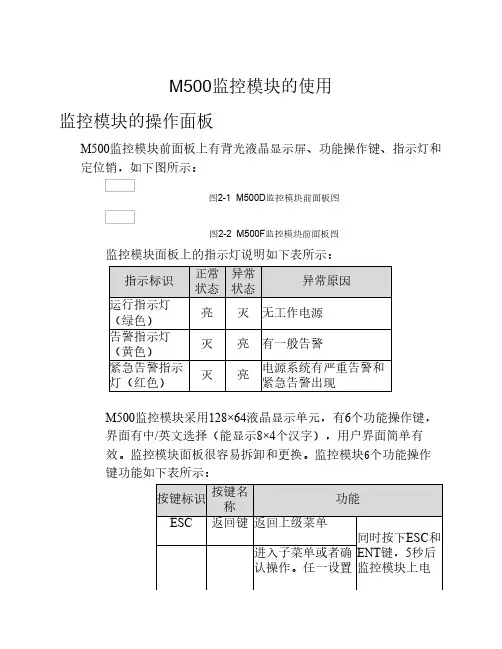

M500监控模块设置指南
监控模块的操作面板
M500监控模块前面板上有背光液晶显示屏、功能操作键、指示灯和定位销,如下图所示:
ESC ENT
M500D 告警指示灯
运行指示灯
紧急告警指示灯液晶显示屏
操作键
把手
图2-1 M500D监控模块前面板图
ESC ENT 紧急告警指示灯告警指示灯
运行指示灯
液晶显示屏
操作键
M500F把手
图2-2 M500F监控模块前面板图
监控模块面板上的指示灯说明如下表所示:
M500监控模块采用128×64液晶显示单元,有6个功能操作键,界面有中/英文选择(能显示8×4个汉字),用户界面简单有效。
监控模块面板很容易拆卸和更换。
监控模块6个功能操作键功能如下表所示:
附录一监控菜单结构图
附图1 监控菜单结构图
附图2 电池参数菜单结构图。
PSM-E11电力电源监控系统技术手册功能描述PSM-E11监控模块是美国艾默生公司生产的适用于组成小容量配置的直流系统,可应用于110kV以下变电站和各类用户变和其他需要直流供电的场合。
配合HD系列电力用高频开关整流模块及其他艾默生公司采集模块,PSM-E11监控模块可完成智能化电池管理和直流系统监测及告警。
PSM-E11监控模块具备远程管理功能,可用于自动化要求高的无人职守电站。
PSM-E11监控模块采用通用设计,可监控艾默生公司生产220V和110V充电模块,组成220V 和110V电压等级电力操作电源。
PSM-E11输入电压输入范围:90~300Vdc;110Vdc和220Vdc系统通用。
使用环境1.工作温度:-5℃~40 ℃2.储存温度:-40℃~85 ℃3.相对湿度:≤95%(40±2 ℃)系统监测的信号量PSM-E11监控系统监测的模拟量和开关量,由交直流电压采样板、电流检测霍尔传感器、绝缘监测仪JYM-I、电池巡检仪BM-1等采集设备采集计算,然后上送到监控模块显示或发出告警。
1.模拟量注:表中描述的误差只是采集器采样误差,不包含信号变送器(如霍尔传感器)本身的转换误差。
上表提到的电压电流变送器需要提供参考的厂家和型号。
2.开关量3.输出信号4.保护与报警功能描述接口及连线监控模块接口介绍PSM-E11的外形和尺寸,如下图所示。
大屏幕LCD液晶显示,配合前板按键,可完成设置、查阅、显示、事件记录等各项功能。
监控模块采集量说明监控模块是系统的数据处理中心,整个系统的数据量可分为模拟量和开关量两大类。
1.模拟量交流三相电压:由交流电压采集板A1M61S1采集。
直流母线(HM、KM)电压:由直流电压采样盒PFU31Z采集。
负载、电池电流:由霍尔传感器采集。
电池组环境温度:在需要启用温度补偿功能的情况下,利用温度传感器TMP12采集。
2.开关量馈出支路告警开关量输入、配电告警开关量输入、系统故障告警开关量输出。
通道0采集状态通道1软件版本号通道2下挂设备序号通道3设备硬件流水号通道4本交流屏交流输入路数量通道5第一路相电压A通道6第一路相电压B通道7第一路相电压C通道8第一路输入频率通道9第一路用户自定义数据1(请自己具体更改)通道10第一路用户自定义数据2通道11第一路用户自定义数据3通道12第二路相电压A通道13第二路相电压B通道14第二路相电压C通道15第二路输入频率通道16第二路用户自定义数据1通道17第二路用户自定义数据2通道18第二路用户自定义数据3通道19交流屏输出电流A通道20交流屏输出电流B通道21交流屏输出电流C通道22整流模块输出电压通道23当前整流模块个数通道241#整流模块输出电流通道251#用户自定义数据1:模块温度通道261#用户自定义数据2:模块限流点通道271#用户自定义数据3:模块输出电压通道281#用户自定义数据4:交流输入电压通道291#用户自定义数据5通道302#整流模块输出电流通道312#用户自定义数据1:模块温度通道322#用户自定义数据2:模块限流点通道332#用户自定义数据3:模块输出电压通道342#用户自定义数据4:交流输入电压通道352#用户自定义数据5通道363#整流模块输出电流通道373#用户自定义数据1:模块温度通道383#用户自定义数据2:模块限流点通道393#用户自定义数据3:模块输出电压通道403#用户自定义数据4:交流输入电压通道413#用户自定义数据5通道424#整流模块输出电流通道434#用户自定义数据1:模块温度通道444#用户自定义数据2:模块限流点通道454#用户自定义数据3:模块输出电压通道464#用户自定义数据4:交流输入电压通道474#用户自定义数据5通道485#整流模块输出电流通道495#用户自定义数据1:模块温度通道505#用户自定义数据2:模块限流点通道515#用户自定义数据3:模块输出电压通道525#用户自定义数据4:交流输入电压通道535#用户自定义数据5通道546#整流模块输出电流通道566#用户自定义数据2:模块限流点通道576#用户自定义数据3:模块输出电压通道586#用户自定义数据4:交流输入电压通道596#用户自定义数据5通道607#整流模块输出电流通道617#用户自定义数据1:模块温度通道627#用户自定义数据2:模块限流点通道637#用户自定义数据3:模块输出电压通道647#用户自定义数据4:交流输入电压通道657#用户自定义数据5通道668#整流模块输出电流通道678#用户自定义数据1:模块温度通道688#用户自定义数据2:模块限流点通道698#用户自定义数据3:模块输出电压通道708#用户自定义数据4:交流输入电压通道718#用户自定义数据5通道729#整流模块输出电流通道739#用户自定义数据1:模块温度通道749#用户自定义数据2:模块限流点通道759#用户自定义数据3:模块输出电压通道769#用户自定义数据4:交流输入电压通道779#用户自定义数据5通道7810#整流模块输出电流通道7910#用户自定义数据1:模块温度通道8010#用户自定义数据2:模块限流点通道8110#用户自定义数据3:模块输出电压通道8210#用户自定义数据4:交流输入电压通道8310#用户自定义数据5通道8411#整流模块输出电流通道8511#用户自定义数据1:模块温度通道8611#用户自定义数据2:模块限流点通道8711#用户自定义数据3:模块输出电压通道8811#用户自定义数据4:交流输入电压通道8911#用户自定义数据5通道9012#整流模块输出电流通道9112#用户自定义数据1:模块温度通道9212#用户自定义数据2:模块限流点通道9312#用户自定义数据3:模块输出电压通道9412#用户自定义数据4:交流输入电压通道9512#用户自定义数据5通道96直流输出电压通道97总负载电流通道98监测蓄电池电流组数通道99第一路蓄电池组充、放电电流通道100第二路蓄电池组充、放电电流通道101第三路蓄电池组充、放电电流通道102监测直流分路数量通道103直流分路1电流通道104直流分路2电流通道105直流分路3电流通道106直流分路4电流通道107直流分路5电流通道108直流分路6电流通道109直流分路7电流通道110直流分路8电流通道112直流分路10电流通道113用户自定义遥测数据1(电池组1电压)通道114用户自定义遥测数据2(电池组2电压)通道115用户自定义遥测数据3(电池组1实际容量百分比)通道116用户自定义遥测数据4(电池组2实际容量百分比)通道117用户自定义遥测数据5(电池房1温度)通道118用户自定义遥测数据6:电池房2温度通道119用户自定义遥测数据7:环境1温度通道120用户自定义遥测数据8:环境2温度通道121用户自定义遥测数据9:通道122用户自定义遥测数据10:通道123交流输入线/相电压上限通道124交流输入线/相电压下限通道125交流输入电流上限通道126频率上限通道127频率下限通道128用户自定义参数1通道129用户自定义参数2通道130直流电压上限通道131直流电压下限通道132电池组充电过流告警点通道133电池房过温告警点通道134电池房欠温告警点通道135环境过温告警点通道136环境欠温告警点通道137浮充电压通道138均充电压通道139负载下电电压通道140电池额定容量通道141电池充电限流点通道142定时均充周期通道143电池温补系数通道144电池保护电压通道150协转与下挂设备之间的通信效率开关量通道表(所有240表示此状态不存在)通道151协议处理器与电源之间的通信状态通道152交流配电系统检测的输出开关数量通道153输出开关1状态通道154输出开关2状态通道155输出开关3状态通道156输出开关4状态通道157输出开关5状态通道158输出开关6状态通道159输出开关7状态通道160输出开关8状态通道161自定义状态1(交流切换状态)通道162自定义状态2(当前工作路号)通道163自定义状态3通道164自定义状态4通道165自定义状态5通道166第一路熔丝数量通道167第一路熔丝开关1通道168第一路熔丝开关2通道169第一路熔丝开关3通道171第一路熔丝开关5通道172第一路熔丝开关6通道173第一路熔丝开关7通道174第一路熔丝开关8通道175第一路熔丝开关9通道176第一路熔丝开关10通道177第一路用户自定义告警1:交流输入空开跳通道178第一路用户自定义告警2:交流输出空开跳通道179第一路用户自定义告警3:防雷器断通道180第一路用户自定义告警4:交流停电通道181第一路用户自定义告警5:通道182第一路用户自定义告警6:通道183第一路用户自定义告警7:通道184第一路用户自定义告警8:通道185第一路用户自定义告警9:通道186第一路用户自定义告警10:通道187第二路熔丝数量通道188第二路熔丝开关1通道189第二路熔丝开关2通道190第二路熔丝开关3通道191第二路熔丝开关4通道192第二路熔丝开关5通道193第二路熔丝开关6通道194第二路熔丝开关7通道195第二路熔丝开关8通道196第二路熔丝开关9通道197第二路熔丝开关10通道198第二路用户自定义告警1:交流输入空开跳通道199第二路用户自定义告警2:交流输出空开跳通道200第二路用户自定义告警3:防雷器断通道201第二路用户自定义告警4:交流停电通道202第二路用户自定义告警5:通道203第二路用户自定义告警6:通道204第一路用户自定义告警7:通道205第一路用户自定义告警8:通道206第一路用户自定义告警9:通道207第一路用户自定义告警10:通道2081#模块开机/关机状态通道2091#限流/不限流状态通道2101#浮充/均充/测试状态通道2111#用户自定义运行状态1(交流限功率)通道2121#用户自定义运行状态2:温度限功率通道2131#用户自定义运行状态3:风扇全速通道2142#模块开机/关机状态通道2152#限流/不限流状态通道2162#浮充/均充/测试状态通道2172#用户自定义运行状态1(交流限功率)通道2182#用户自定义运行状态2:温度限功率通道2192#用户自定义运行状态3:风扇全速通道2203#模块开机/关机状态通道2213#限流/不限流状态通道2223#浮充/均充/测试状态通道2233#用户自定义运行状态1(交流限功率)通道2243#用户自定义运行状态2:温度限功率通道2264#模块开机/关机状态通道2274#限流/不限流状态通道2284#浮充/均充/测试状态通道2294#用户自定义运行状态1(交流限功率)通道2304#用户自定义运行状态2:温度限功率通道2314#用户自定义运行状态3:风扇全速通道2325#模块开机/关机状态通道2335#限流/不限流状态通道2345#浮充/均充/测试状态通道2355#用户自定义运行状态1(交流限功率)通道2365#用户自定义运行状态2:温度限功率通道2375#用户自定义运行状态3:风扇全速通道2386#模块开机/关机状态通道2396#限流/不限流状态通道2406#浮充/均充/测试状态通道2416#用户自定义运行状态1(交流限功率)通道2426#用户自定义运行状态2:温度限功率通道2436#用户自定义运行状态3:风扇全速通道2447#模块开机/关机状态通道2457#限流/不限流状态通道2467#浮充/均充/测试状态通道2477#用户自定义运行状态1(交流限功率)通道2487#用户自定义运行状态2:温度限功率通道2497#用户自定义运行状态3:风扇全速通道2508#模块开机/关机状态通道2518#限流/不限流状态通道2528#浮充/均充/测试状态通道2538#用户自定义运行状态1(交流限功率)通道2548#用户自定义运行状态2:温度限功率通道2558#用户自定义运行状态3:风扇全速通道2569#模块开机/关机状态通道2579#限流/不限流状态通道2589#浮充/均充/测试状态通道2599#用户自定义运行状态1(交流限功率)通道2609#用户自定义运行状态2:温度限功率通道2619#用户自定义运行状态3:风扇全速通道26210#模块开机/关机状态通道26310#限流/不限流状态通道26410#浮充/均充/测试状态通道26510#用户自定义运行状态1(交流限功率)通道26610#用户自定义运行状态2:温度限功率通道26710#用户自定义运行状态3:风扇全速通道26811#模块开机/关机状态通道26911#限流/不限流状态通道27011#浮充/均充/测试状态通道27111#用户自定义运行状态1(交流限功率)通道27211#用户自定义运行状态2:温度限功率通道27311#用户自定义运行状态3:风扇全速通道27412#模块开机/关机状态通道27512#限流/不限流状态通道27612#浮充/均充/测试状态通道27712#用户自定义运行状态1(交流限功率)通道27812#用户自定义运行状态2:温度限功率通道27912#用户自定义运行状态3:风扇全速通道2801#整流模块故障通道2851#用户自定义告警5:模块交流停电通道2861#用户自定义告警6:模块通信中断通道2872#整流模块故障通道2882#用户自定义告警1:模块保护通道2892#用户自定义告警2:风扇故障通道2902#用户自定义告警3:模块过温通道2912#用户自定义告警4:模块限功率通道2922#用户自定义告警5:模块交流停电通道2932#用户自定义告警6:模块通信中断通道2943#整流模块故障通道2953#用户自定义告警1:模块保护通道2963#用户自定义告警2:风扇故障通道2973#用户自定义告警3:模块过温通道2983#用户自定义告警4:模块限功率通道2993#用户自定义告警5:模块交流停电通道3003#用户自定义告警6:模块通信中断通道3014#整流模块故障通道3024#用户自定义告警1:模块保护通道3034#用户自定义告警2:风扇故障通道3044#用户自定义告警3:模块过温通道3054#用户自定义告警4:模块限功率通道3064#用户自定义告警5:模块交流停电通道3074#用户自定义告警6:模块通信中断通道3085#整流模块故障通道3095#用户自定义告警1:模块保护通道3105#用户自定义告警2:风扇故障通道3115#用户自定义告警3:模块过温通道3125#用户自定义告警4:模块限功率通道3135#用户自定义告警5:模块交流停电通道3145#用户自定义告警6:模块通信中断通道3155#整流模块故障通道3166#用户自定义告警1:模块保护通道3176#用户自定义告警2:风扇故障通道3186#用户自定义告警3:模块过温通道3196#用户自定义告警4:模块限功率通道3206#用户自定义告警5:模块交流停电通道3216#用户自定义告警6:模块通信中断通道3227#整流模块故障通道3237#用户自定义告警1:模块保护通道3247#用户自定义告警2:风扇故障通道3257#用户自定义告警3:模块过温通道3267#用户自定义告警4:模块限功率通道3277#用户自定义告警5:模块交流停电通道3287#用户自定义告警6:模块通信中断通道3298#整流模块故障通道3308#用户自定义告警1:模块保护通道3318#用户自定义告警2:风扇故障通道3328#用户自定义告警3:模块过温通道3338#用户自定义告警4:模块限功率通道3348#用户自定义告警5:模块交流停电通道3358#用户自定义告警6:模块通信中断通道3369#整流模块故障通道3419#用户自定义告警5:模块交流停电通道3429#用户自定义告警6:模块通信中断通道3439#整流模块故障通道34410#用户自定义告警1:模块保护通道34510#用户自定义告警2:风扇故障通道34610#用户自定义告警3:模块过温通道34710#用户自定义告警4:模块限功率通道34810#用户自定义告警5:模块交流停电通道34910#用户自定义告警6:模块通信中断通道35011#整流模块故障通道35111#用户自定义告警1:模块保护通道35211#用户自定义告警2:风扇故障通道35311#用户自定义告警3:模块过温通道35411#用户自定义告警4:模块限功率通道35511#用户自定义告警5:模块交流停电通道35611#用户自定义告警6:模块通信中断通道35712#整流模块故障通道35812#用户自定义告警1:模块保护通道35912#用户自定义告警2:风扇故障通道36012#用户自定义告警3:模块过温通道36112#用户自定义告警4:模块限功率通道36212#用户自定义告警5:模块交流停电通道36312#用户自定义告警6:模块通信中断通道364监测直流熔丝/开关数量通道365直流熔丝/开关1通道366直流熔丝/开关2通道367直流熔丝/开关3通道368直流熔丝/开关4通道369直流熔丝/开关5通道370直流熔丝/开关6通道371直流熔丝/开关7通道372直流熔丝/开关8通道373直流熔丝/开关9通道374直流熔丝/开关10通道375用户自定义告警1:电池组1熔丝断通道376用户自定义告警2:电池组2熔丝断通道377用户自定义告警3:电池组3熔丝断通道378用户自定义告警4:电池组4熔丝断通道379用户自定义告警5:电池组1充电过流通道380用户自定义告警6:电池组2充电过流通道381用户自定义告警7:电池保护通道382用户自定义告警8:负载下电通道383用户自定义告警9:电池房1温度告警通道384用户自定义告警10:电池房2温度告警通道385用户自定义告警11:环境1温度告警通道386用户自定义告警12:环境2温度告警通道387用户自定义告警13:DC/DC故障通道388用户自定义告警14:电池放电通道389用户自定义告警15:电流不平衡通道390用户自定义告警16:电池短测试告警通道391用户自定义告警17:电池测试告警通道392用户自定义告警18:直流电压差别大告警通道394用户自定义告警20:通道395用户自定义告警21:通道396用户自定义告警22:通道397用户自定义告警23:通道398用户自定义告警24:通道399用户自定义告警25:通道400用户自定义告警26:(控制命令通道表)2011通道号通道名称通道0设定系统控制状态通道1整流器均浮充状态设置通道21#整流器开关(直流)通道32#整流器开关(直流)通道43#整流器开关(直流)通道54#整流器开关(直流)通道65#整流器开关(直流)通道76#整流器开关(直流)通道87#整流器开关(直流)通道98#整流器开关(直流)通道109#整流器开关(直流)通道1110#整流器开关(直流)通道1211#整流器开关(直流)通道1312#整流器开关(直流)通道141#整流器开关(交流)通道152#整流器开关(交流)通道163#整流器开关(交流)通道174#整流器开关(交流)通道185#整流器开关(交流)通道196#整流器开关(交流)通道207#整流器开关(交流)通道218#整流器开关(交流)通道229#整流器开关(交流)通道2310#整流器开关(交流)通道2411#整流器开关(交流)通道2512#整流器开关(交流)通道26设置交流输入线/相电压上限通道27设置交流输入线/相电压下限通道28设置交流输入电流上限通道29设置频率上限通道30设置频率下限通道31设置模块1限流值(百分比)通道32设置模块2限流值(百分比)通道33设置模块3限流值(百分比)通道34设置模块4限流值(百分比)通道35设置模块5限流值(百分比)通道36设置模块6限流值(百分比)通道37设置模块7限流值(百分比)通道38设置模块8限流值(百分比)通道39设置模块9限流值(百分比)通道40设置模块10限流值(百分比)通道41设置模块11限流值(百分比)通道42设置模块12限流值(百分比)通道43设置模块1输出电压通道45设置模块3输出电压通道46设置模块4输出电压通道47设置模块5输出电压通道48设置模块6输出电压通道49设置模块7输出电压通道50设置模块8输出电压通道51设置模块9输出电压通道52设置模块10输出电压通道53设置模块11输出电压通道54设置模块12输出电压通道55直流电压上限通道56直流电压下限通道57电池组充电过流告警点通道58电池房过温告警点通道59电池房欠温告警点通道60环境过温告警点通道61环境欠温告警点通道62浮充电压通道63均充电压通道64负载下电电压通道65电池额定容量通道66电池充电限流点通道67定时均充周期通道68电池温补系数通道69电池保护电压1:通信正常;0:通信中断告警3.121060421:协转(77E516)51:协转(STC)VVVHzVVVHzAAAV个A℃%VVA℃%VVA℃%VVA℃%VVA℃%VVAA ℃% V VA ℃% V VA ℃% V V A ℃% V VA ℃% V V A ℃% V VV A 个A A AA A A A A A A A℃℃℃℃℃℃VVAHZHZVVA℃℃℃℃VVVV%1:通信正常;0:通信中断告警0:闭合;1:断开0:闭合;1:断开0:闭合;1:断开0:闭合;1:断开0:闭合;1:断开0:闭合;1:断开0:闭合;1:断开0:闭合;1:断开224:交流切换自动,225:交流切换手动,232:没有交流切换(输入) 228:第一路,229:第二路,230:第三路,231:无工作路4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常5:故障;0:正常5:故障;0:正常5:故障;0:正常225:故障;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常4:熔丝断;5:开关断开;0:正常5:故障;0:正常5:故障;0:正常5:故障;0:正常225:故障;0:正常0:开机,1:关机0:限流,1:不限流0:浮充,1:均充,2:测试0:正常;1:限功率0:正常;1:限功率0:正常;1:全速0:开机,1:关机0:限流,1:不限流0:浮充,1:均充,2:测试0:正常;1:限功率0:正常;1:限功率0:正常;1:全速0:开机,1:关机0:限流,1:不限流0:浮充,1:均充,2:测试0:正常;1:限功率0:正常;1:限功率0:开机,1:关机0:限流,1:不限流0:浮充,1:均充,2:测试0:正常;1:限功率0:正常;1:限功率0:正常;1:全速0:开机,1:关机0:限流,1:不限流0:浮充,1:均充,2:测试0:正常;1:限功率0:正常;1:限功率0:正常;1:全速0:开机,1:关机0:限流,1:不限流0:浮充,1:均充,2:测试0:正常;1:限功率0:正常;1:限功率0:正常;1:全速0:开机,1:关机0:限流,1:不限流0:浮充,1:均充,2:测试0:正常;1:限功率0:正常;1:限功率0:正常;1:全速0:开机,1:关机0:限流,1:不限流0:浮充,1:均充,2:测试0:正常;1:限功率0:正常;1:限功率0:正常;1:全速0:开机,1:关机0:限流,1:不限流0:浮充,1:均充,2:测试0:正常;1:限功率0:正常;1:限功率0:正常;1:全速0:开机,1:关机0:限流,1:不限流0:浮充,1:均充,2:测试0:正常;1:限功率0:正常;1:限功率0:正常;1:全速0:开机,1:关机0:限流,1:不限流0:浮充,1:均充,2:测试0:正常;1:限功率0:正常;1:限功率0:正常;1:全速0:开机,1:关机0:限流,1:不限流0:浮充,1:均充,2:测试0:正常;1:限功率0:正常;1:限功率0:正常;1:全速0:正常;1:故障0:正常;1:故障0:正常;226:通信中断0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;226:通信中断0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;226:通信中断0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;226:通信中断0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;226:通信中断0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;226:通信中断0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;226:通信中断0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;226:通信中断0:正常;1:故障0:正常;1:故障0:正常;226:通信中断0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;226:通信中断0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;226:通信中断0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;1:故障0:正常;226:通信中断0:正常,3:熔丝断, 4:开关打开0:正常,3:熔丝断, 4:开关打开0:正常,3:熔丝断, 4:开关打开0:正常,3:熔丝断, 4:开关打开0:正常,3:熔丝断, 4:开关打开0:正常,3:熔丝断, 4:开关打开0:正常,3:熔丝断, 4:开关打开0:正常,3:熔丝断, 4:开关打开0:正常,3:熔丝断, 4:开关打开0:正常,3:熔丝断, 4:开关打开0:正常,3:熔丝断0:正常,3:熔丝断0:正常,3:熔丝断0:正常,3:熔丝断0:正常,2:故障0:正常,2:故障0:正常,228:电池保护0:正常,227:二次下电,228:故障0:正常;5:传感器未接;6:传感器故障;225:过温0:正常;5:传感器未接;6:传感器故障;225:过温0:正常;5:传感器未接;6:传感器故障;225:过温0:正常;5:传感器未接;6:传感器故障;225:过温0:正常,240:DC/DC故障0:正常,229:电池放电0:正常,230:电流不平衡0:正常,231:电池短测试告警0:正常,232:电池测试告警0:正常,233:直流电压差别大告警通道值225:手动控制;224:自动控制0:浮充,1:均充,2:测试,228:测试结束1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开1:关;0:开。
艾默生监控模块
PSM-E20监控模块功能:
电池管理
监控模块对电池的智能化管理主要体现在以下几种工作状态:
1、正常充电状态
监控单元自动记录均充和浮充的开始时刻,在上电(或复位)初始,如果监控单元发现均充过程尚未结束,则会继续进行均充。
如果上电(或复位)前是处于限流均充状态,则继续进行限流均充;如果是处于恒压均充状态,则继续进行恒压均充。
在限流均充时,当充电电压达到恒压均充电压值的时候,会自动转入恒压均充。
2、定时均充状态
用户可选择是否采用定时均充这种维护方式,还可对定时均充的时间间隔及每次均充的时间进行设定。
一旦设定,电池管理程序就可自动计算电池定时均充的时间,以便确定在何时启动定时均充,何时停止定时均充,所有这些操作都是自动进行的,运行维护人员可在现场通过监控单元上的显示来明确这一过程,也可在远程监控中心的主机上查看这一过程。
一般电池以每隔30天均充一次,每次均充24小时为宜,特殊情况必须根据电池说明书的实际的情况设置。
3、电池放电后均充状态
交流停电后,电池组对设备进行供电,放电终止后,再次恢复交流供电时,若电池电流大于设定值(转均充参考电流),则监控单元会自动控制模块进行均充。
在监控模块的软件设置中,放电终止后的均充转换条件为:电池充电电流
4、其它电池管理功能
λ设置功能
电池的均浮充电压均可通过键盘设置,用户可根据不同型号的电池,不同的电池电压灵活配置,极大地方便了用户管理。
均浮充电压设置好后,监控单元会根据当前的均浮充状态把电池端电压调节到设定的值。
需要注意的是,若此时动力母排上有模块发生通讯中断,则模块进入自动保护运行模式,输出电压降为234V/117V,通讯正常后可自动退出保护运行模式。
λ温度补偿
用户可选择是否对均浮充电压进行温度补偿,并可对温度补偿中心点、温度补偿系数进行设置。
一旦设定,监控单元就会根据电池房的温度自动对浮充电压进行调节,确保电池工作温度正常。
λ容量分析
用户可设置电池的充电效率、放电特性曲线等参数来调整电池容量的计算结果。
监控单元可根据电池电流、充放电状态以及充放电系数对电池容量进行估算,每隔15秒计算一次电池容量的变化量,并在菜单上实时显示出来,使用户能一目了然地看到电池容量的实时变化。
λ自动与手动相结合
监控单元可在“自动”和“手动”两种方式下工作,在“自动”方式下,监控单元可自动完成上述的所有功能,完全不需人工干预;在“手动”方式下,电池的管理交给维护人员来完成,维护人员可通过菜单控制电池的均浮充转换,调节电压及模块限流点,还可以对模块作开关机控制,此时监控单元将只通过通讯采集各模块的数据及配电数据,不对模块作任何控制处理,因而不会在放电后作自动均浮充转换,也不会启动定时均充,但仍可对电池的容量进行估算。
由于长期均充可能导致电池寿命下降,为了防止在“手动”方式下均充时间过长,监控单元会自动监视均充时间,当均充时间超过用户设定的定时均充时间时,就会转入浮充。
异常处理
当直流电源系统异常运行时,为了保证电池不会因过充而受损,同时兼顾到负载需求情况,监控单元会自动把电池置为浮充状态,并打开所有模块的限流点,直到系统恢复正常为止。
这些异常情况包括:母线电压异常、馈电柜配电监控板通讯中断、电池熔丝断。
告警
当电力电源系统异常时,监控系统将通过监控模块显示屏、监控模块面板告警指示灯、电力电源系统上的告警指示灯和蜂鸣器发出告警。
同时还通过监控模块上的6个告警继电器向远端发出告警信号。
如果监控模块已经连接到了综合自动化系统上,监控模块还会将告警信息上报到综合自动化系统中。
后台通信
与后台综合自动化系统实现RS232/RS485通讯。
通讯规约为Modbus、CDT91、DNP3.0、IEC101或IEC103协议中的一种,用户可根据需要现场选择所需协议。
