EMERSON动环FSU操作手册一、设置TCP/IPv41、打开控制面板——进入网络和共享中心——更改适配器设置——本地连接（以太网）——右键属性（这是其中一种方法）——双击“TCP/IPv4”——修改TCP/IPv4（如图所示）图一右键属性图二双击TCP/IPv4图三修改TCP/IPv42、输入网址“192.168.100.100”，登陆账号user，密码emerson图一登陆页面二、系统页面介绍2.1实时监控图二事件图三控制2.1.2实时监控——智能设备——gps（基本功能一样）2.1.3实时监控——智能设备——开关电源（基本功能一样）图一信息2.2实时监控——IP视频图一ip视频2.2.1实时监控——IP视频——登陆摄像头（账户admin 密码 Enp12345）图二登陆页面2.2.2实时监控——IP视频——登陆摄像头——配置（如果想要摄像头能够回放，抓图）——高级设置——存储——录像计划——启用录像计划——编辑图二配置录像计划（最后保存）图三录像（紧接着图二）图4抓图图五抓图编辑（end）2.3配置——站点配置（主要为更换设备操作，维护不用管此步骤）图一配置——站点配置2.3.1导入数据○1登陆铁塔平台（http://180.153.49.130:9000/baf/jsp/uiframe/frame.xhtml）——导航菜单，资源管理——站址管理——查询图一查询图二导出编码○2直接导入编码（End）2.3.2关于处理协议不匹配问题的操作或更换FSU后配置文件操作步骤注：开关电源跟换协议步骤是一样的，按从上到下的顺序依次选择填写2.4铁塔——L2TP VPN（这个要记住，今后换设备后，只有填写了这个才能上线）注：远程连接所用到vpn就是这个180.153.49.167180.153.49.1702.4.1铁塔——无线状态其他没有涉及的页面问不常用的，如有兴趣可自行探索，系统介绍到此为止，如有误笔，还请斧正作者万杰11。

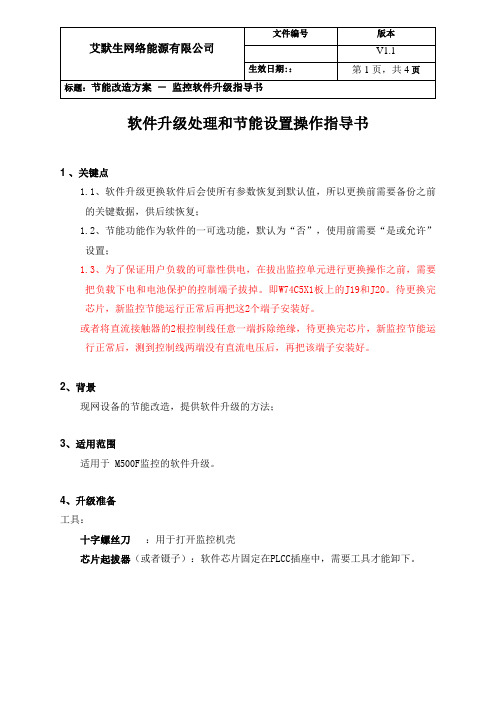

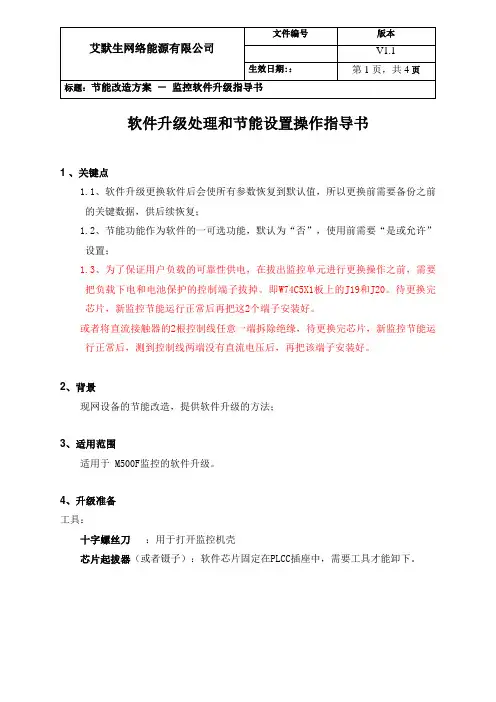

软件升级处理和节能设置操作指导书1 、关键点1.1、软件升级更换软件后会使所有参数恢复到默认值，所以更换前需要备份之前的关键数据，供后续恢复；1.2、节能功能作为软件的一可选功能，默认为“否”，使用前需要“是或允许”设置；1.3、为了保证用户负载的可靠性供电，在拔出监控单元进行更换操作之前，需要把负载下电和电池保护的控制端子拔掉。
即W74C5X1板上的J19和J20。
待更换完芯片，新监控节能运行正常后再把这2个端子安装好。
或者将直流接触器的2根控制线任意一端拆除绝缘，待更换完芯片，新监控节能运行正常后，测到控制线两端没有直流电压后，再把该端子安装好。
2、背景现网设备的节能改造，提供软件升级的方法；3、适用范围适用于 M500F监控的软件升级。
4、升级准备工具：十字螺丝刀：用于打开监控机壳芯片起拔器（或者镊子）：软件芯片固定在PLCC插座中，需要工具才能卸下。
上图是起拔器操作的示意图，需要将钩针放入对角线的凹槽底部，然后用力按起拔器中间弯角处，芯片自然被挤出。
注意，不要往外拔，往往会因为用力不均匀导致芯片一半在插座内，一半在插座外。
如果不使用起拔器，需要使用镊子或小一字螺丝刀从芯片对角线的凹槽起撬，这时候一定要加倍小心，因为PLCC封装很容易因为用力过度损坏，如果是单板上的插座损坏，这个监控就只能送到工厂才能维修；存储袋：在拔下芯片妥善保存用，更换的芯片需要回收；操作时长：本次软件升级不需要断开交流市电，不影响负载运行。
5、软件升级方法5.1 记录监控的重要设置参数在升级程序前，需要记录当前监控的设置参数，在软件升级后，所有的设置数据恢复成默认出厂设置。
监控必须记录的重要参数入下表：5.2.1 打开监控机壳：只需要卸下模块左侧（从前面看）平面盖板上的五个固定螺钉（上面两个下面两个侧面一个）即可；5.2.2 取出U1位置的芯片。
图中红色所示就是需要更换的芯片位置。
5.2.3 装入更新的程序芯片，注意芯片的插装方向。
几种艾默生电源监控模块的干结点说明一、PSM-15监控模块告警开关量输出功能说明1、 PSM-15监控模块提供6组无源告警开关量信号输出。
每组信号同时提供常开与常闭触点输出。
触点容量为：AC 125V 0.5A/DC 110V 0.3A 。
2、接口定义：COM 公共端NC 常闭NO常开3、PSM-15监控单元告警干结点输出量是固定的，不需设置。
当监控单元产生告警时。
对应的一组接点动作，原来常开接点变为闭合，常闭接点变为断开。
例如：当交流停电时从监控单元后面板左侧看，1、2接点之间由常开状态变为闭合，2、3接点之间由常闭状态变为断开。
如果监控设备采集的是开关量，则可以根据接入要求确定是接常开接点或常闭接点，后台监控软件可以对应配置告警信息。
4、PSM-15的密码是：1234二、PSM-A监控单元告警干节点功能特点：1、PSM-A 监控单元背部提供7组无源告警开关量信号输出，如下图所示。
每组信号同时提供常开与常闭触点输出。
触点容量为250V AC/5A,24VDC/5A （可能不同时期的产品继电器的型号不同，但应该均能满足上述指标）。
输出1输出7输出6输出5输出2输出3输出4常开NO 常闭公共端2、输出定义：7组告警信号具体定义由监控模块软件设置。
用户所需要的任何一种或多种监控告警可以从7组干接点中任一组中输出。
每组干接点可以输出多种告警，但同一种告警不可以同时从多组干接点输出。
3、设置方法（详细资料可以参看产品用户手册）：在监控模块任一界面按一次或多次F2键即可进入主菜单：1 交流参数2 直流参数3 模块参数4 告警参数5 系统管理6 远程通信7 其它设备4、设置举例：假设需要将交流停电、过压、欠压等故障从告警1输出，则应按如下方法设置： 进入告警级别设置，找到交流停电对应行，检查该告警是否为一般告警（或紧急告警），告警序号设置是否为1，如果不符合要求则使用左右箭头以及确认键进行重新设置不符合的选项。
GZDW微机型高频开关直流电源操作使用说明无锡市凯杰电器有限公司编制第一部分、系统一、系统概述GZD（W）微机型高频直流电源，是专为电力系统设计的一种较为理想的直流电源系统。
其主要功用是为电力系统变电所的高低压开关设备提供必要的操作电源，为继电保护或微机保护装置提供工作电源以及作为事故照明、应急电源和他直流用电设备电源。
由于本直流电源系统采用了新型高频开关电源模块和微机监控单元，电源的质量和系统的工作可靠性有显著提高，并可实现蓄电池的充、放电智的智能化管理和在线检测、直流电源系统数据的适时监控、报警及远程控制，因此，它广泛的用于现代的无人职守变电所、发电厂，也同样适用于通信部门、计算机房、医院、宾馆以及高层建筑的供电领域，应用十分广泛。
二、系统构成GZD（W）微机型直流电源系统主要由高频开关电源模块、监控微机单元、蓄电池组及馈出线路等部分组成。
1、高频开关电源模块本公司高频开关电源模块统一采用艾默生高频开关电源模块，为本直流电源系统核心部件。
其功用如下：a、为蓄电池组提供均充、浮充电电流；b、为电站所有直流用电设备提供正常负荷电流。
2、蓄电池组蓄电池组在本系统中作为电能储备装置，在交流电源中断或高频充电模块不能正常工作时向负载提供电能。
情况如下：a、正常情况下蓄电池组处于受电工作状态，即接受高频开关电源模块提供的浮充或均充电电流，确保满容量；b、在事故或大功率冲击性用电负载工作时为用电设备提供电能。
3、微机监控单元a、监控蓄电池均、浮充电的智能化管理；b、监视直流电源系统并在系统出现异常时发出告警信息。
监视的模拟量如：合闸母线电压、蓄电池组电压/电流/、控制母线电压/电流等监视的开关量如：直流开关状态、熔断器状态、绝缘状态、模块状态等；c、和上位机通讯联系，实现遥信、遥测上传。
4、馈出线路将直流电源分配和输送到各用电负荷。
包括直流断路器和出线。
三、功能特点1、系统采用了高频开关电源模块并采用N+1模式运行，电压质量和系统可靠性大大提高2、系统采用了微机系统监控，实现了系统和蓄电池的智能化管理和远程通讯，可实现电站无人职守。
PowerMaster智能高频开关电力操作电源系统合作生产技术指导书资料版本归档日期2008-10-17BOM 编码艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。
艾默生网络能源有限公司版权所有，保留一切权利。
内容如有改动，恕不另行通知。
艾默生网络能源有限公司地址：深圳市南山区科技工业园科发路一号邮编：518057公司网址：客户服务投诉热线：0E-mail第一章充电模块（必选件）1.1 HD22010-3系列1.1.1 模块简介HD22010-3系列充电模块是电力电源最主要的配置模块，广泛应用于35kV到330kV的变电站电力电源中。
HD22010-3系列充电模块采用自冷和风冷相结合的散热方式，在轻载时自冷运行，符合电力系统的实际运行情况。
型号说明产品系列产品系列见下表。
表1-1 订货信息工作原理概述以HD22010-3模块的工作原理框图如下图所示。
图1-1 HD22010-3充电模块原理图HD22010-3充电模块由三相无源PFC和DC/DC两个功率部分组成。
在两功率部分之外还有辅助电源以及输入输出检测保护电路。
前级三相无源PFC电路由输入EMI和三相无源PFC组成，用以实现交流输入的整流滤波和输入电流的校正，使输入电路的功率因素大于，以满足DL/T781-2001中三相谐波标准和GB/T 中相关EMI、EMC标准。
后级的DC/DC变换器由PWM发生器控制前级PFC输出的DC电压、经过高频变压器输出后再整流滤波输出DC电压等电路组成，用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。
辅助电源在输入三相无源PFC之后，DC/DC变换器之前，利用三相无源PFC的直流输出，产生控制电路所需的各路电源。
输入检测电路实现输入过欠压、缺相等检测。
DC/DC的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以DC/DC的控制和保护。
M500F全球标准监控模块后台通讯协议(电总)艾默生网络能源有限公司修改记录目次1范围 (5)2引用标准 (5)3定义、符号和缩略语 (5)3.1监控模块SM(supervision module) (5)3.2监控单元SU(supervision unit) (5)3.3 监控站SS(supervision station) (5)3.4 监控模块SCU(StandardControl Union) (6)4监控内容 (6)4.1 开关电源系统的交流配电屏数据 (6)4.2 开关电源系统的整流模块数据 (6)4.3 开关电源的直流配电屏数据 (6)5物理接口 (6)6通讯方式 (7)7信息类型及协议的基本格式 (7)7.1信息类型 (7)7.2协议的基本格式 (7)7.2.1 符号表 (7)7.2.2 返回码RTN定义表 (8)7.3数据格式 (8)7.3.1 基本数据格式 (8)7.3.2 LENGTH数据格式 (9)7.3.3 CHKSUM数据格式 (9)7.3.4 INFO数据格式 (10)8编码表 (11)8.1编码分配及分类 (11)8.2开关电源系统 (11) (13)A1.1 特别说明 (13)A1.1.1 DATAFLAG说明 (13) (13) (13) (13)A1.2.1 交流屏数据 (13)A1.2.2 整流模块 (19)A1.2.3 直流配电系统 (23)M500F监控模块后台通讯协议（电总）1范围本文规定了通信局(站)内为实现集中监控而使用的通信电源设备在设计制造中应遵循的通讯协议，同时规定了通信局（站）电源、环境集中监控管理系统中监控模块和监控单元之间的通讯协议。
本文以电总协议为依据，根据SCU（M500F）电源监控规范而制定，并扩展了相应命令。
2引用标准电网综（1997）472号文《通信电源、机房空调集中监控管理系统暂行规定》YDN023-1996 《通信电源和空调集中监控系统技术要求（暂行规定）》3定义、符号和缩略语本文采用下列定义、符号和缩略语3.1监控模块SM(supervision module)电源、空调设备的智能控制器或智能采集设备，具有数据的采集、控制和滤波作用，具有与监控单元（SU）或监控站（SS）进行通信的功能，完成遥测、遥信数据的传送及实现系统的远端遥控。
艾默生开关电源维护手册目录第一章基本原理 3一、系统的工作原理 3二、产品型号说明 3三、负载下电和电池保护 4 第二章基本面板图形 5一、全省使用的艾默生开关电源型号清单 6二、几种常见的监控模块面板图形及说明 6三、几种常见的整流模块面板图形及说明7 第三章参数设置部份9一、开关电源常用参数设置9二、几种常用开关电源监控模块参数设置101、PS481000-2/100开关电源（PSM-A监控模块）102、PS48300-1A/30开关电源（PSM-A10监控模块）3136 3、Ps24600-75、PS48400-2C/50开关电源（PSM-A11监控模块）的菜单结构4、PS48600-3/2900开关电源（MF500监控模块）375、PSM-7监控模块(PS24480-40开关电源) 43 第四章维护制度格式流程56第一章 基本原理1、系统的工作原理开关电源的系统工作原理如图1-1所示，所示市电380V/220V 经交流配电(或交流配电柜)分路进入整流模块，经各整流模块整流得到的-48V/24V 直流电通过汇接进入直流配电，分多路提供给通信设备使用；正常情况下，系统运行在并联浮充状态，即整流模块、负载、蓄电池并联工作，整流模块除了给通信设备供电外，还为蓄电池提供浮充电流；当市电断电时，整流模块停止工作，由蓄电池给通信设备供电，维持通信设备的正常工作；市电恢复后，整流模块重新给通信设备供电，并对蓄电池进行充电，补充消耗的电量。
图1-1二、 产品型号说明(这里列举PS48600-3/2900-X1，PS481000-5/100、EPC4875/25户外电源柜三种型号) 系统型号说明：3 / 2900400A,600A 两种）PS 48 XXXPS 48 XXX - 3 / 2900-XX 整流模块额定功率（2900W ）电源系统版本号输出额定电流（有400A,600输出额定电压（-48V ）电源系统扩展版本号（X1，X2，X3，X4，X5）PS 48 1000 -5 / 100整流模块额定电流（100A ）版本号输出额定电流（1000A ）输出额定电压（-48V ）EPC 48 75 / 25 AA：南方型 B：北方型25A整流模块额定电流75A额定电压48V户外电源柜（Emerson Power Cabinet)整流模块型号说明：版本号输出额定电流（100A）输出额定电压（-48V）监控模块型号说明：3*2U）三、负载下电和电池保护负载下电和电池过放电保护的工作过程如图1-3所示。
