UNIDRIVE ES 电梯专用变频器用户手册E1-20030818-C-1.0 (BOM：31010957)E m e r s o n I n d u s t i a l A u t o m a t i o n一般信息因用户疏忽或不当安装或不当调节设备操作参数，或将变频器与不适配的电机搭配使用所导致的任何后果，厂家概不负责。

本手册中的内容，在付印时我们已确认是正确的。

但我公司致力于持续改进产品，因此厂家保留修改该产品规格、性能及本手册其它内容的权力，并不另通知用户。

厂家保留所有权力。

本手册的任何内容，未经厂家书面同意，不得以任何形式复制（包括：影印、记录于存储器或可调用系统）和传播。

变频器软件版本本产品所附带的软件为最新版本。

如果将本产品和其它变频器一起用于新的或现存的系统，由于各变频器软件版本可能不同，将导致本产品功能上的差异。

从本公司用服部门退回的变频器也会有以上问题。

欲知软件版本，可查看Pr11.29（或Pr0.50）及Pr11.34。

软件版本为zz.yy.xx，Pr11.29显示zz.yy，Pr11.34显示xx。

例如：软件版本01.01.00，Pr11.29显示01.01，Pr11.34显示0。

如有疑问，请咨询我公司。

环境声明我公司致力于降低工厂及产品（在整个生命周期内）对环境的影响。

为此，我公司应用了“环境管理系统(EMS)”（Environmental Management System），该系统通过ISO14001认证。

关于EMS的详细信息、我公司的环保政策或其它，请与我们联系，或访问.我公司生产的变频器在长期使用中，可以节能、减少原材料的消耗及浪费。

该产品的上述优点远远抵消了它生产过程中及报废时对环境的影响。

当产品到达服务年限后，可将其方便的拆卸成几大部件，便于循环利用。

该产品大部分部件都是卡入式安装，拆卸时不需使用工具，其它部分用螺钉紧固，方便拆卸。

实际上，各部分零件皆可循环利用。

几种艾默生电源监控模块的干结点说明一、PSM-15监控模块告警开关量输出功能说明1、 PSM-15监控模块提供6组无源告警开关量信号输出。

每组信号同时提供常开与常闭触点输出。

触点容量为：AC 125V 0.5A/DC 110V 0.3A 。

2、接口定义：COM 公共端NC 常闭NO常开3、PSM-15监控单元告警干结点输出量是固定的，不需设置。

当监控单元产生告警时。

对应的一组接点动作，原来常开接点变为闭合，常闭接点变为断开。

例如：当交流停电时从监控单元后面板左侧看，1、2接点之间由常开状态变为闭合，2、3接点之间由常闭状态变为断开。

如果监控设备采集的是开关量，则可以根据接入要求确定是接常开接点或常闭接点，后台监控软件可以对应配置告警信息。

4、PSM-15的密码是：1234二、PSM-A监控单元告警干节点功能特点：1、PSM-A 监控单元背部提供7组无源告警开关量信号输出，如下图所示。

每组信号同时提供常开与常闭触点输出。

触点容量为250V AC/5A,24VDC/5A （可能不同时期的产品继电器的型号不同，但应该均能满足上述指标）。

输出1输出7输出6输出5输出2输出3输出4常开NO 常闭公共端2、输出定义：7组告警信号具体定义由监控模块软件设置。

用户所需要的任何一种或多种监控告警可以从7组干接点中任一组中输出。

每组干接点可以输出多种告警，但同一种告警不可以同时从多组干接点输出。

3、设置方法（详细资料可以参看产品用户手册）：在监控模块任一界面按一次或多次F2键即可进入主菜单：1 交流参数2 直流参数3 模块参数4 告警参数5 系统管理6 远程通信7 其它设备4、设置举例：假设需要将交流停电、过压、欠压等故障从告警1输出，则应按如下方法设置： 进入告警级别设置，找到交流停电对应行，检查该告警是否为一般告警（或紧急告警），告警序号设置是否为1，如果不符合要求则使用左右箭头以及确认键进行重新设置不符合的选项。

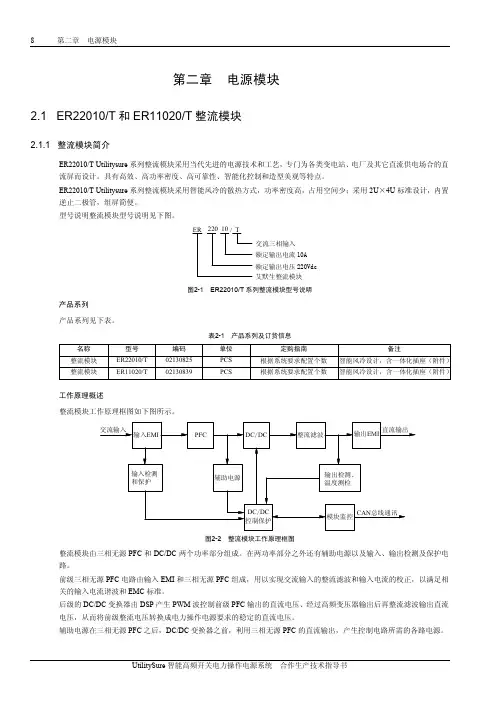

第二章 电源模块2.1 ER22010/T 和ER11020/T 整流模块2.1.1 整流模块简介ER22010/T Utilitysure 系列整流模块采用当代先进的电源技术和工艺，专门为各类变电站、电厂及其它直流供电场合的直流屏而设计。

具有高效、高功率密度、高可靠性、智能化控制和造型美观等特点。

ER22010/T Utilitysure 系列整流模块采用智能风冷的散热方式，功率密度高，占用空间少；采用2U ×4U 标准设计，内置逆止二极管，组屏简便。

型号说明整流模块型号说明见下图。

ER 220 10 T/ 交流三相输入 额定输出电流10A 额定输出电压220Vdc 艾默生整流模块图2-1 ER22010/T 系列整流模块型号说明产品系列 产品系列见下表。

表2-1 产品系列及订货信息工作原理概述整流模块工作原理框图如下图所示。

图2-2 整流模块工作原理框图整流模块由三相无源PFC 和DC/DC 两个功率部分组成。

在两功率部分之外还有辅助电源以及输入、输出检测及保护电路。

前级三相无源PFC 电路由输入EMI 和三相无源PFC 组成，用以实现交流输入的整流滤波和输入电流的校正，以满足相关的输入电流谐波和EMC 标准。

后级的DC/DC 变换器由DSP 产生PWM 波控制前级PFC 输出的直流电压、经过高频变压器输出后再整流滤波输出直流电压，从而将前级整流电压转换成电力操作电源要求的稳定的直流电压。

辅助电源在三相无源PFC 之后，DC/DC 变换器之前，利用三相无源PFC 的直流输出，产生控制电路所需的各路电源。

输入检测电路实现输入过欠压、缺相等检测功能。

DC/DC的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用于DC/DC的控制和保护。

CAN总线用于实现整流模块与主监控模块的通讯以及整流模块间的均流。
