福清核电工程 蒸汽发生器设备监造技术培训教材 苏州热工研究院有限公司
目录第一章蒸汽发生器设备概述 第二章蒸汽发生器材料采购 第三章蒸汽发生器材料采购监造 第四章蒸汽发生器的制造 第五章蒸汽发生器焊接过程的监造 第六章蒸汽发生器监造重点 第七章蒸汽发生器监造的监督计划
第一章蒸汽发生器设备概述 1、蒸汽发生器设备简述 核电站蒸汽发生器（简称SG）主要功能是作为热交换设备将一回路冷却剂中的热量传给二回路给水，使其产生饱和蒸汽供给二回路的动力装置。1000MW核电机组有三个环路，每个环路装有一台蒸汽发生器，每台容量是按照满功率的三分之一的反应堆热功率设计。 蒸汽发生器是连接一回路与二回路的设备，在一、二回路之间构成防止放射性外泄的第二道屏障。由于水受辐照后活化以及少量燃料包壳可能破损泄漏，流经堆芯的一回路冷却剂具有放射性，而压水堆核电站二回路设备不受到放射性污染，因此蒸汽发生器管板和倒置的U型管是反应堆冷却剂压力边界的组成部分，属于第二道放射性防护屏障之一。 蒸发器中的冷却剂压力边界的组成部分的部件安全等级1级，二次侧部件的安全等级是2级、抗震等级1I、质保等级1级、设计等级1级；每台核电机组有三台蒸汽发生器。 下图是1000MW核电站核岛主设备布置示意图。 核岛主设备连接示意图 2 蒸汽发生器工作原理 在大亚湾核电站、岭澳核电站均采用立式、自然循环、U型管式蒸汽发生器，其结构如上图。从反应堆流出的冷却剂经一回路热管段由蒸汽发生器的下封头的进口接近进入水室，然后在倒U型管束内流动，倒U型管的外表面与二回路给水接触，传热给二回路水，并使其汽化，完成一、二回路间的热交换。一回路冷却剂携带的热量传给二回路后，温度降低，再经过过下封头的出口水室和出口接管，流向一回路的过度管道然后进入主泵的吸入口。 二回路的给水由蒸汽发生器的给水接管进入给水环管，通过环管上的一组倒J形管进入下筒体与管束套筒之间的环状空间（即下降通道），与汽水分离器分离出的水混合后向下流动，直至底部管板，然后转向，沿着倒U型管束的管外（即上升通道）向上流动，被传热管内流动的一回路冷却剂加热，一部分水蒸发成蒸汽。汽水混合物离开倒U型管束顶部继续上升，依次进入旋叶式汽水分离器和干燥器，经汽水分离后，蒸汽从蒸汽发生器的顶部出口流向汽轮机做功，分离出来的水则往下与给水混合进行再循环。 需指出的是，蒸汽发生器二回路侧流体流动是依靠自然循环驱动的。管束套筒将二次侧的水分为上升通道和下降通道。下降通道内流动的是低温的水与汽水分离器分离出来的饱和水混合物，属单相水（过冷水），而上升通道流动的是汽水混合物，在相同的压力下，单
哈尔滨工程大学本科生课程设计（三）蒸汽发生器设计说明书 姓名：李金珂 学号：2010151928 院系名称：核科学与技术学院 专业名称：核工程与核技术 指导教师：谷海峰 2013年11月
前言 在压水堆核电机组中，蒸汽发生器作为反应堆冷却剂系统（一回路系统）和蒸汽与动力转换系统（二回路系统）的枢纽，是核电机组运行的关键设备之一。一方面，二回路系统中的水在蒸汽发生器中通过换热分离得到的干燥蒸汽，是推动汽轮机组发电的直接动力，因此蒸汽发生器产生蒸汽的品质是影响核电站功率与效率的主要因素。另一方面，蒸汽发生器也是阻隔一回路系统中放射性换热介质的重要屏障，对核电设施的安全运转起着决定性作用。然而，蒸汽发生器体积庞大，结构复杂，制造要求严格，技术密集程度高，从设计和制造两方面都堪称当代热交换器技术的最高水平。 从设计的角度来看，蒸汽发生器的结构和参数，必须在安全的前提下，保证提供给核电机组在任何运行工况下所需要的符合规定品质要求的蒸汽量，并适当地改善各个环节的技术经济指标。首先，蒸汽发生器的设计选材和结构尺寸必须以绝对安全为目标，排除任何可能加速老化、腐蚀的因素，保证一回路系统和二回路系统在运行过程中的完全隔离。另外，蒸汽发生器的容量应最大限度地满足功率负荷的需要，并确保产生蒸汽的纯度。同时，蒸汽发生器的设计应该简单紧凑，应以便于制造、便于安装、便于发现并排除故障、便于清洁维护为着眼点，提高蒸汽发生器在制造和运行过程中的经济性。 因此，蒸汽发生器的设计对压水堆来说是非常具有挑战性的课题。 本次课程设计针对立式U型管自然循环蒸汽发生器进行一系列的设计，包括热力设计计算、水动力设计计算、结构设计和强度设计，并绘制蒸汽发生器总图及部件图。 依据本次课程设计的目标、设计过程及设计结果，编制此说明书以对此次课程设计进行较为详尽的说明。在课程设计过程中，曾得到孙中宁老师的详细讲解、得到谷海峰老师、丁铭老师的耐心指导，在此深表感谢。 由于时间紧迫以及蒸汽发生器设计的复杂性，加上本身能力所限，本设计中不足之处在所难免，希望各位读者批评指正。 李金珂 2013.11
燃气节能蒸汽机 使 用 说 明 书
一、产品简介 燃气节能蒸汽机由燃气蒸箱改进而来，整机由燃气电磁阀（可人工调节控制火力大小）、自然引风火排燃烧器、电子点火器、304 不锈钢板式换热器、水位控制箱、强排抽风机、智能控制总成、等要件构 产品工作流程图： 二、产品技术参数及结构
额定电压AC220/50Hz 蒸汽出口规格DN25 外牙 进水口规格DN15 外牙 进气口规格DN15 外牙 排污口规格DN25 外牙 风机功率(W)120 蒸汽温度（℃）100 挂耳 风压开关 观火窗 应急启动按钮 蒸汽出口排烟口排污口进气口 进水口
蒸汽机顶部板蒸汽机底部板 三、开关方法 第1 步打开进水阀门，确保有自来水进入本机水箱，待水箱注满水后(约3 分钟)方可开机，否则按操作开关时会有缺水告警。 第2 步检查蒸汽阀门是否开启，蒸汽管道是否畅通。检查燃气管道连接是否正常。 第3步打开燃气阀门，设备点火完成，并正常工作，开机完成。 第4 步打开电源开关或接通主机电源（AC220V/50Hz）。 四、关闭方法 第1 步关闭燃气阀门。 第2 步关闭电源开关或切断主机电源（AC220V/50Hz），关机完成。 五、使用注意事项 1.开机前，先打开进水阀门，经过大约 3 分钟进水，以确保本机水位达到开机标准，若达不到机器设 定的水位，主机不会启动且会发出告警，当水位达到开机标准时才会自动开机；
2.打开电源开关（接通电源），本机会发出一声自检提示声，然后自动开机。在此过程中无需任何操作。 如有异常，设备会停止运行并发出告警提示音； 3.本机装有自动熄火安全保护装置，意外熄火时电磁阀会自动切断电路，停止燃烧。如经常熄火，请通 知当地售后服务部门及时处理； 4.使用过程中，如嗅到燃气臭味时应立即关闭燃气总阀，检查供气通道是否有泄漏，此时切勿开关电 器和点火，待查明原因并修复后再重新开机； 5.使用过程中，如发现蒸汽从本机顶端或周围缝隙泄漏，应立即关机进行检查，防止意外发生，同时报 告当地售后服务部门及时处理； 当长时间不使用时，请将气源阀门关闭，并拔出电源插头 六、日常保养须知 1.每累计使用时间8 小时，需要将机器底部的排污阀打开，排放自来水中的杂质和蒸发过程中生成的水 垢，对于每天使用时间超过4 个小时的情况，必须每天定时进行排污，可以大幅度提高设备的使用寿命； 2.经常检查供气软管是否完好无损（如有无老化，裂纹等现象），经常用肥皂水在软管接驳处检查有无 气泡出现，判断是否有漏气现象，定期更换橡胶软管； 3.经常注意检查有无漏水现象发生； 4..使用中注意观察燃烧火焰是否正常； 5.注意日常保洁。先用湿布清洁机器外表，然后用干布抹干，不易清除的污垢可用中性洗涤剂擦除； 6.对于塑料部件、印刷面、喷涂面，不宜使用天那水、汽油等强力洗涤剂清洗； 7.点火电极部位有脏物时可用干布擦拭干净，以保证点火质量； 8.经常检查并清理供水管、蒸汽管，避免因管道堵塞、破裂而影响正常使用； 9.在正常使用每三个月应请专业维修人员对蒸汽机进行一次全面的维护保养；
电蒸汽发生器知名品牌有哪些现在买什么东西都要讲究品牌，电热蒸汽发生器的品牌很多，河南铭星热能设备有限公司，专业生产蒸汽发生器，属于小设备生产厂家，但是做什么事情都需要一个精，小设备做的精才能有资本做大设备，因此河南铭星热能设备有限公司钻研于蒸汽发生器小设备的研发和生产，在生产工艺上精益求精，在外观上采用优质钢材，这样的蒸汽发生器结构紧凑，外观大方，无论用在哪里比较合适。 知名品牌电蒸汽发生器为什么越来越受到人们的青睐？因为电蒸汽发生器具备自身无可比拟的优势，河南铭星热能设备有限公司生产的电热蒸汽发生器在使用中得到众多客户的认可，因为电热蒸汽发生器不但使用方便，而且使用成本也不算很高。 知名品牌河南铭星热能设备有限公司电蒸汽发生器优势： 一、核心设备配置高。电器元件是电蒸汽发生器的核心部分，产品所采用的外购电器元件均荣获“中国驰名商标”、“中国名牌”产品、国家“3C 强制认证”产品。加热器选择陶瓷电加热管，表面负荷低，使用寿命长；高级配置铸就高端产品，高端产品满足安全放心。 二、设备使用合理性。电热蒸汽发生器耗电是客户最为关注的事情，为科学合理的使用电力，特别将电功率分为数段，并由控制器自动循环投入、切断加热棒组数，用户也可根据实际需要手动确定加热功率，按下相应的投切开关即可。需要工作就接通电源，选择合适的功率档位，不工作关闭开关
就可以了。 三、设备操作非常方便。可以连续工作也可以定时运行，不需要专人负责，操作人员只需按“打开”按钮开机，按“关闭”按钮关闭即可，非常方便。 四、安全性是电热蒸汽发生器最大的优势 当锅炉缺水时及时切断加热管控制电路，防止加热管发生干烧损坏，同时控制器发出缺水报警指示。当锅炉发生漏电时，通过漏电断路器及时切断电源，确保人身安全。电蒸汽锅炉具有接地保护：当锅炉外壳带电时，通过接地线把漏电流导入大地，从而确保人身安全。 过流保护：当电蒸气锅炉超负荷（电压过高）工作时，漏电断路器自动断开。当锅炉蒸汽压力超过设定的上限压力时，安全阀启动，释放出蒸汽使压力降低。借助先进的电子线路检测到过电压、欠电压、断相等故障状态后，进行可靠的断电保护。 知名品牌电热蒸汽发生器很多，在选择过程中选择哪个品牌也是客户的自愿，因为不同的客户注重的也不太相同，有的更看重外观，有的更注重价格低，有的觉得价格高点没问题，只要性能更好，所以在电热蒸汽发生器的选购上，品牌只是一个名字，当然还是要看电热蒸汽发生器综合指标，我们都愿意选择性价比最高的那个品牌，河南铭星热能设备有限公司真诚欢迎客户的选购和检验。
纯蒸汽发生器工作原理 原料水通过一个进料泵输送到除污染柱体和热交换器的管子一侧，液位由液位计控制。工业蒸汽或者加热水进入到热交换器后，将原料水加热到蒸发温度，并在两个柱体内部形成了强烈的热循环。纯蒸汽就会在蒸发器（除污染柱）中产生。蒸汽的低速和柱体的高度在重力作用下将会去除任何可能不纯净的小水滴。通过一个气动调节器调节工业蒸汽进汽阀门的开启度，纯蒸汽压力可以恒定维持在用户设定的压力值，范围在0-3bar之间。 结构特点 纯蒸汽发生器由两个并联的柱体组成： 双壳无缝管卫生洁净型交换器。 除污染柱体。 设备全部用AISI 316L不锈钢制造，柱体和交换器工作表面经过标准程序的酸洗钝化处理。 采用制药级聚四氟乙烯（Toflon）材质的垫圈。 所有部件都安装在坚固的碳钢支架上，并且能方便的拆卸与组装。 矿棉保温，表面覆盖AISI304不锈钢缎面抛光保护层。 S型纯蒸汽发生器工作原理 S型纯蒸汽发生器工作流程如下：原料水通过进料泵进入到分离器的及蒸发器的管程中（二者是连通的），液位由液位传感器与PLC连接进行控制，工业蒸汽则进入到蒸发器的壳程中对管程中的原料水加热到蒸发温度，原料水就转变成了蒸汽，此蒸汽在低速及分离器的高度行程中通过重
力作用将小液滴分离出去回到原料水中，进行重新蒸发，蒸汽就变成了纯蒸汽通过一个特殊设计的洁净丝网装置后进入到分离器的顶部，通过输出管路纯蒸汽进入到各个分配系统中及使用点。 工业蒸汽的调节使纯蒸汽的压力可以根据生产工艺的要2通过程序进行设置并可以稳定维持在用户设定的压力值。在原料水蒸发过程中，通过液位来控制料水的补给，使料水的液位始终维持在正常的水平，对于浓缩水可以在程序中设置间歇排放。 1、蒸发器 2、分离器 3、工业蒸汽 4、原料水 5、纯蒸汽 6、浓缩水排放 7、冷凝水排放 F型纯蒸汽发生器工作原理 F型纯蒸汽发生器工作流程如下：原料水在一效预热器被工业蒸汽加热，进入以后二效预热器被工业蒸汽凝结水继续加热；然后在进入蒸发器顶部经分水装置，均匀地分布进入蒸发列管，在蒸发列管内形成薄膜状的水流；这些水流因为薄所以很快被蒸发，产生二次蒸汽；未被蒸发的原料水被排到机外。被蒸发的原料水，现在是二次蒸汽，继续在蒸发器中盘旋上升，经过汽水分离装置，作为纯蒸汽从纯蒸汽出口输出。工业蒸汽在蒸发器被原料水吸收热量后凝结成工业蒸汽凝结水作为预热器的加热源,预热原料水最后从预热器不凝结水排放出口排出机外。微量纯蒸汽被冷凝取样器收集，并经过与冷却水换热，冷却成为蒸馏水；经过电导率的在线检测，判断纯蒸汽是否合格。 原料水转化成的二次蒸汽是洁净蒸汽，它经过三次分离作用：在最初进入蒸发器后，沿列管向下流动，同时蒸发，这是第一次分离；被蒸发的原料水（二次蒸汽）在蒸发器的下端180度折返，杂质在重力作用下，被分离到下部，这是第二次分离；被蒸发的原料水，即二次蒸汽，继续在蒸发器中盘旋上升，到中上部特殊分离装置处，进行第三次分离。 在原料水有一种不能凝结成水的一部分气体，被称作不凝性气体，此部分不凝气体依自动化控制程度的不同，在蒸发器顶部设有不凝气体连续排放装置。

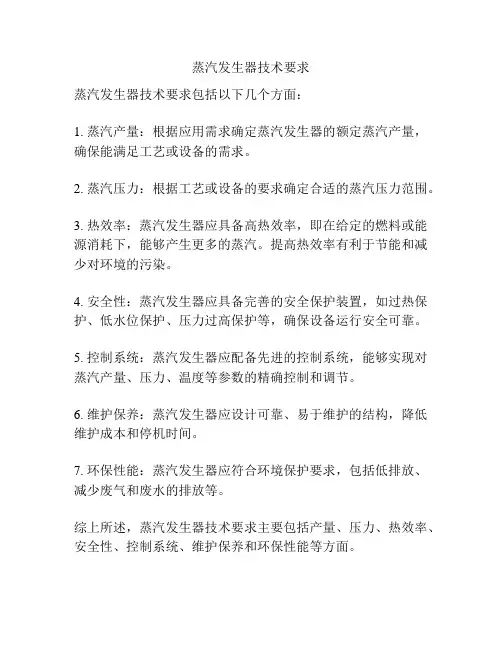

电加热蒸汽发生器原理概述 电加热蒸汽发生器是我们常使用的蒸汽发生器类型，它使用方便、操作简单，经济实惠，应用领域广泛，因此受到大家的欢迎。 面我们先学习下诺贝思蒸汽发生器的基本知识，再进行电加热 蒸汽发生器的介绍。 蒸汽发生器基本知识： 1、蒸汽发生器的特点 1、蒸汽发生器燃烧稳定; 2、能在较低的运行压力下，获得较高的工作温度 3、供热温度稳定，能精确地进行调整，热效率高 4、蒸汽发生器运行控制和安全检测装置完备。 2、蒸汽发生器的安装调试 1，检查水、气管道密封性是否良好。 2，检查电器线路，尤其是加热管上的连接线是否连接和接触良
好。 3，检查水泵工作是否正常。 4，初次加热时要观察压力控制器的灵敏度（在控制范围之内）及压力表读数是否准确（指针是否零）。 5，必须接地保护。 3、蒸汽发生器的保养 1、每次试用期要检查是否打开进水阀，严禁干烧 2、每次（天）使用后要排污（必须留1-2kg/c m任力后打开排污 阀，把锅炉内污垢完全排出）。 3、每次排污完毕后建议开启所有阀门，关闭电源。 4 、每个月加次除垢剂及中和剂（按说明添加）。 5、定期检查线路，对老化的线路及电器进行更换。 6、定期打开加热管彻底清理一次发生器炉内水垢。 7、每年要对蒸汽发生器进行年检（送当地锅炉检验所），安全阀、压力表必须校验。 4、蒸汽发生器使用注意事项
1、必须及时排污，否则影响制气效果及机器寿命。 2、严禁在带汽压时紧固零部件，以免造成损伤。 3、严禁在有气压状态下，关闭出气阀门，进行关机冷却。 4、请匆碰撞玻璃液位管，使用中若发现玻璃管碎裂应立即关闭电源和进水管，设法把压力降低为0 排空水后更换液位管。 5、严禁在满水（严重超过水位计最高水位）状态下加热工作。 电加热蒸汽发生器介绍 一、电加热蒸汽发生器工作原理 电加热蒸汽发生器主要由供水系统、自控系统、炉胆与加热系统及安全保护系统等组成。它的基本工作原理是：通过一套自动控制装置，确保运行过程中液体控制器或高、中、低电极探棒反馈控制水泵的开启、闭合、供水量长短、炉胆加热时间；由压力继电器调定的最高蒸汽压力随着蒸汽的不断输出，炉胆水位不断下降，当处于低水位 机械式）、中水位（电子式）时，水泵自动补水，到高水位时，水泵停止补水；与此同时，炉胆内电热管继续加热，源源不断产生蒸汽，面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值，整个过程均可通过指示灯自动显示。 二、电加热蒸汽发生器具有的特点 电蒸汽发生器主要用于食品加工业，医疗行业，食品，机械，生物化工等行业，今天小编给大家介绍一下电蒸汽发生器的特点：
