二次回路及二次回路接线图
二次回路的概念
二次回路是指用来控制、指示、监测和保护一次电路运行的电路。二次回路又称二次系统。按功能二次回路讨分为断路器控制回路、信号回路、保护问路、监测回路和自动化回路，为
保证：次回路的用电，还有相应的操作电源回路等。供电系统的二次回路功能示意图如图7—1所示。
在图7—1中，断路器控制回路的主要功能是对断路器进行通、断操作，当线路发牛短路故障时，电流互感器一次回路有较大的电流，Atmel代理相应继电保护的电流继电器动作，保护回路做出相
应的动作，一方面保护回路巾的出L1(巾间)继电器接通断路器控制回路中的跳间回路，使断路器跳间，断路器的辅助触点启动信号系统回路发出声响和灯光信号；只一方面保护回路中相
应的故障动作回路的信号继电器向信号回路发出信号，AE恍字牌，信号掉脾等。
操作电源土要是向二次回路提供所需的电源。电压、电流互感器还向监测、电能计量M 路
提供主回路的电流和电压参数c
就二次回路因而言，主要有二次回路原理图、二次回路原理展开图、二次M路安装接线图。
二次回路原理图用来表承继电保护、断路器控制、监侧等回路的工作原理，在原理图中继电器
和其触点凶在一起，由于导线交叉大多，放它的应用受到方的限制。广泛应用的还是原理展开图。本章所介绍的断路器控制回路、信号回路等均采用原理展开图。二次回路安装接线图是在原理图或其展开图的基础上绘制约，为安装、维护时提供导线连接位置。
原理图或原理展开图通常是按功能电路如控制回路、保护回路、信号回路来绘制的．而安
装接线图是以设备(如开关拒、仪表锻等中的设备)为对象绘制的。
二次回路的接线要求
(1)二次回路接线应符合下列要求：
0按图施工，接线正确。
②导线屿电气元件间采用螺栓连接、插接、焊接线压接等，均应牢固可靠。
③盘、柜内的导线不应有接头，ATMEL单片机导线；压线应允损伤。
④吧缆芯线利所配导线的端部均应标明其回路编9，编号应正确、字迹清晰不易脱色0
⑤配线应整齐、清晰、美观，导线绝缘应良灯、无损伤。
⑥每个接线端子的每侧接线立为1根．不得超过2根，有更多导线连接时可采用连接端子；对于插接式端子，不同截面的内根导线个得接在同一端子上；对于螺栓连接端子，当接两根
导线时，中间应加乎垫片。
⑦二次[u5路接地应设专用螺栓。
⑧盘、柜内的：次回路配线：电流回路府采用电乐不低于500v的铜芯绝缘导线，其截面
本少于2．5mm2；其他M路配线截面不小于1．5mm2；对于电子元件回路、弱电回路采用锡炽连接
时，在满足载流量和电压降及有足够机械强度的情况r，uJ采用小小于0.5mm2截而的绝缘导线.
①应采用多股软导线，敷设长度应留有适当裕度0
⑦线束应用外套塑料管(糟)等加强绝缘层。
②与电器连接时，端部应绞紧，并应加终端附件或搪锡
④在可动部位两端府用卡子固定。
(3)引入盘、柜内的电缆及其芯线应符合下列要求：
①引入盘、枢的电缆应排列整齐、编号清晰、避免交叉，并应固定牢固，不得使所接的端子排受到机械府力。
②锗装电缆在进入盘、柜后，应将钢带切断．切断处的端部府扎紧．并应将韧带接地。
③使用寸：静态保护、控制等逻辑回路的控制电缆，血采用屏蔽电缆，其屏蔽尼应按设计要
求的接地方式予以接地。
④橡胶绝缘的芯线应用外套绝缘管保护。
⑤盘、柜内的电缆芯线，应按垂直或水平有规律地配置，不得任意歪斜交叉连接。备用芯长度应留省适当众量。
⑥强、弱电回路不应使用同一电缆，并应分别成束分开排列。
二次回路接线图的绘制
这里所讲的二次回路的接线图主要是指二次女装接线图，简称二次接线图。是安装施工和运行维护时的重要参考图纸，是在原理展开图和屏面布置图的基础上绘制的。图中设备的和局与屏上设备布置后视图是一致的。
二次接线图是用来表示屏(成套装置)内或设备中各元器件之间连接关系的一种图形。
(一)电气图的一般规则
1．图幅分区
闻幅分区是为了在读图的过程中，迅速找到图上的内容。在图中．将两对边各白等分加以
分区，分区的数日应为偶数。在上下横边卜用阿拉伯数字表尔编号，并且从左于右顺序编号。每个分区的两个贤达从广到下用大写拉丁字母顺序分区，如图7—2所示，分区代号用字母和
数字表示，如B3、C4以等。
2．图线
绘制电气图所用的各种线条统称为图线，图线的宽度有0．25MM、0．35mm、0．5mm、0．75mm、1．0mm、1．4mm几种，ATMEL代理商通常在图上均四种宽度的图线绘图，粗线为细线的两倍，如
0．5mm和1．0mm，或0．35mm和0．7mm，也川0．7mm和1．4mm 0图线的类则主要有四种．见表
3．图形方局
(1)图中各部分间隔均匀。
(2)图线应水平巾星或垂直布胃，—‘般不应画成斜线。表示导线或连接线的图线都应是交叉和折弯最少的直线。
4．图形将号
(1)图形符号府采用最新国家标准规定的图形符号，并尽可能采用优选形和最简单
的形式。
(2)同一电气图中应采用同一形式的特号。
(3)图形符号均足按无电压、无外力作用的正常状态表示wxq$#

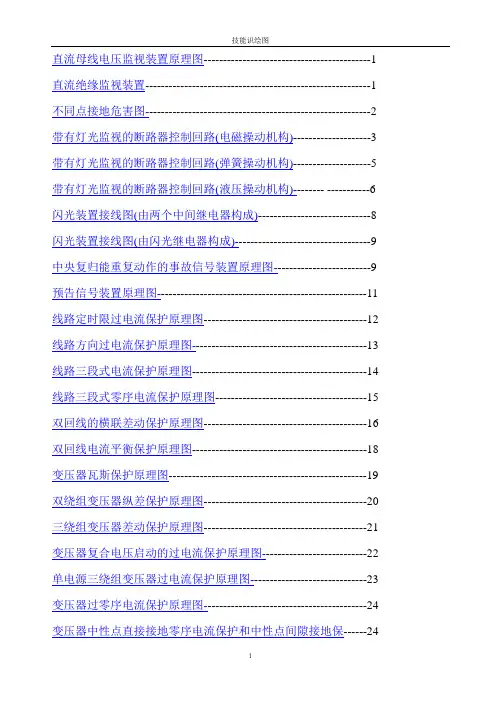

直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24
