轻松看懂电气二次接线图和原理图
一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。
二次接线图的容
二次接线图是由二次设备所组成的低压回路。它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。
二次接线图的分类
二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

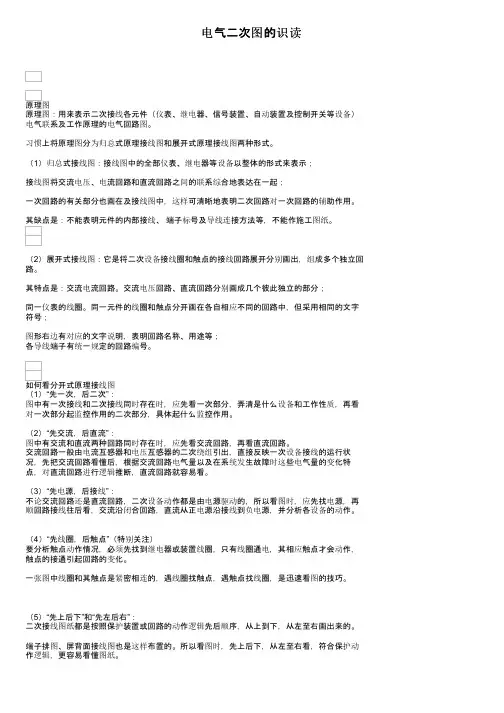

（1）原理图
凡表示动作原理的二次接线图统称为原理图。由于元件的表示方法不同，原理图包括：
a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
b、展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。它们在图中并不位于一起，而是分散在有关回路中。
（2）安装图
根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。
二次接线图中常用的图形符号
二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。
归总式原理图
习惯上常把归总式原理图简称为原理图。归总式原理图，由于元件为
总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。
展开式原理图
展开式原理图又简称展开图，它完全由另一种形式绘制而成。交流回路与直流回路是互相分开的。在交流回路中，又分为交流电流回路和交流电压回路。
在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。
屏面布置图
屏面布置图应满足下列一些要求：
1、凡需经常监视的仪表和继电器，都不要布置得太高；
2、操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻
的设备；
3、对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。此外，应力求布置紧凑和美观。
屏后接线图
屏后接线图是现场安装不可缺少的图纸，图中每个设备都编有一定的顺序号和代号。设备接线柱上也加有标号。此标号完全与产品上的位置相对应。此外，每个接线柱还注有明确的去向，这种接线图用于检查和安装，远比原理图方便得多。
如何看懂电气原理图
(1) 直流回路从正极到负极
例如控制回路、信号回路等。从一个回路的直流正极开始，按照电流的流动的方向，看到负极为止。
(2) 交流回路从火线到中性线
例如电流、电压回路，变压器的风冷回路。从一个回路的火线（A、B、C相开始，按照电流的流动方向，看到中性线（N极）为止。
(3) 见接点找线圈，见线圈找接点
见到接点即要找到控制该接点的继电器或接触器的线圈位置。线圈所
在的回路是接点的控制回路，以分析接点动作的条件。见线圈找出它的所有接点，以便找出该继电器控制的所有接点（对象）。
(4) 利用欧姆定律分析继电器判断是否动作
判别的依据是，电压型线圈的两端加有足够大的电压，电流型线圈的通过两端加有足够大的电流。对于电压型继电器的线圈回路，当线圈的两端通过若干个继电器的接点或电流线圈与分别电源的正、负极贯通，则认为继电器（接触器）动作（励磁），当回路中有短开的接点，或线卷回路串接有比较大的电阻，或者线卷被并接的接点短接时，则认为继电器（接触器）不动作（不励磁）。列如：开关分闸回路，当开关处于合位，分闸线圈的正极端串接有合位继电器（电阻大），则认为其不动作。当保护跳闸接点闭合，将线圈直接接到电源正极时，则认为分闸线圈动作。对于电流型（如跳闸回路的防跳跃继电器），当线圈的两端通过若干个继电器的接点或电阻较小的线圈与分别电源的正、负极贯通，则认为继电器（接触器）动作（励磁）。当回路中有短开的接点，或线卷回路串接有比较大的电阻，或者线卷被并接的接点短接时，则认为继电器（接触器）不动作（不励磁）。
(5) 看完所有支路
当某一回路，从正极往负极看回路时，如中间有多个支路连往负极，则每个支路必须看完。否则分析回路的就会漏掉部分重要的情况。
(6) 利用相对编号法、回路标号弄清安装图与展开图的接线原理图中设备的对应关系
核查安装图与展开图的对应关系的主要目的：
第一是检查安装图是否与展开图相对应。
第二，弄清展开图中各设备在现场的位置。从安装图（如保护屏端子排接线图）查清某个端子排的端子在展开图中的位置，则先查出该端子上所在的回路标号，再查对展开图中回路标号，相同的回路标号即同个回路，即可在展开图中迅速找到该回路，在展开图查明它在整个回路中的作用。如手上只有安装图或者发现安装图与展开图的原理接线图无法对应时，则从安装图中每个的设备端子上所标的编号，依据相对编号法，查到该所连接的另外设备的端子，然后再查出该端子所连接另外设备，直到查到直流电源的正负极或交流回路的火线和中性线为止。
最后把整个相关的回路都查出来，画成图后可分析连接是否符合动作原理。当想弄清展开图上设备的位置时，则一是利用展开图上的设备表提供的位置，然后去相应的安装图上查对。二是先弄清展开图中的端子符号，哪些是屏柜端子排的端子、哪些是（保护或自动）装置的端子，然后直接去可能的屏柜、端子箱中查找。
(7) 识图特殊问题的解决方法。
a.如何用设备的实际状态（现场能看到的设备状态）来描述回路或继电器的动作条件：先以回路的接点分、合状态来描述回路的条件，然
后根据接点的分、合状态与设备的状态的对应关系，替换描述（如用开关机构箱的“远/近控切换开关”在“远方”位置来代替“远/近控切换开关”在远方控制回路中的接点状态。必须逐步形成这一能力，否则看图纸将停留在原始状态，只能看到接点的分、合和继电器的是否励磁，无法与运行中设备状态的监视和操作结合起来。
b.如何弄清展开图中的部分采用方框画法设备与外部其他部分的连接？先查清方框画法设备的端子编号，然后利用能展示该设备部接线图的装置说明书或厂家图，在这些图纸中找到往外部连接的端子编号，再与部回路连接起来，然后通过往外的连接的端子再与外部回路联系起来。
隐患排查治理从我做起
安全生产事关人民群众生命财产安全，主动识别生产经营活动中的危险、有害因素，准确评价并有效控制安全生产风险，排查治理安全生产
事故隐患，防止安全生产事故发生，是安全生产管理工作的重中之重。近日，我们学习了《回族自治区安全生产风险管控与安全生产事故隐患排查治理办法》，此《办法》已经自治区政府常务会议讨论通过，并以自治区人民政府令第97号公布，并于2018年3月1日起实施。
《回族自治区安全生产风险管控与事故隐患排查治理办法》共六章三十二条。从安全生产风险的分类、辨识、评估、管控和安全生产事故隐患的排查、整改以及政府及其相关部门的监督管理等方面作了规定。《办法》将安全生产风险等级从高到低划分为红色、橙色、黄色和蓝色四个级别。强调了生产经营单位是安全生产的责任主体，生产经营单位应定期开展安全生产风险辨识。要求生产经营单位对经辨识、评估的安全生产风险，履行下列管控职责：
生产经营单位安全生产风险管控职责：
（一）制定管控措施，明确风险管控的责任人、责任围和考核标准等容；
（二）安全生产状况发生变化的，应当重新评估并确定风险级别；
（三）对职工进行岗位风险培训；
（四）在存在风险的部位、区域设置明显的告知标志；
（五）完善并适时启动应急预案；
（六）如实记录风险辨识、评估、监测、管控等信息，建立专项档案；
（七）按年度将安全生产风险分级及管控方案报送安全生产监督管理部门或者行业主管部门。
安全生产事故隐患从低到高划分为一般事故隐患、较大事故隐患、重大事故隐患。我们应当定期检查单位及班级的安全生产状况，及时排查安全生产事故隐患。
做为检修队的一员，我们担负着全处12座泵站机电及电气设备的检修工作，检修质量的好坏直接关系着扬水生产能否顺利进行，关系着灌区人民群众生产生活，因此我们要认真学习贯彻本《办法》，做好单位安全生产风险管控与事故隐患排查治理的工作，在检修工作中认真细致，认真排查设备及各类设施存在的隐患及缺陷，不留死角，不留隐患。
我们要牢固树立“安全生产，人人有责”的思想，始终把生产安全放在工作的第一位，加强安全生产风险管控，认真做好隐患排查治理工
作，补短板，强作风，努力提升安全生产的能力和水平，为管理处扬水生产提供强有力的安全保障。
检修队：段晓彬
2018年4月8日
轻松看懂电气二次接线图和原理图 一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。 二次接线图的容 二次接线图是由二次设备所组成的低压回路。它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。 二次接线图的分类 二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。 （1）原理图 凡表示动作原理的二次接线图统称为原理图。由于元件的表示方法不同，原理图包括： a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
b、展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。它们在图中并不位于一起，而是分散在有关回路中。 （2）安装图 根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。 安装图包括屏面布置图和屏后接线图。屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。 二次接线图中常用的图形符号 二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。 归总式原理图 习惯上常把归总式原理图简称为原理图。归总式原理图，由于元件为

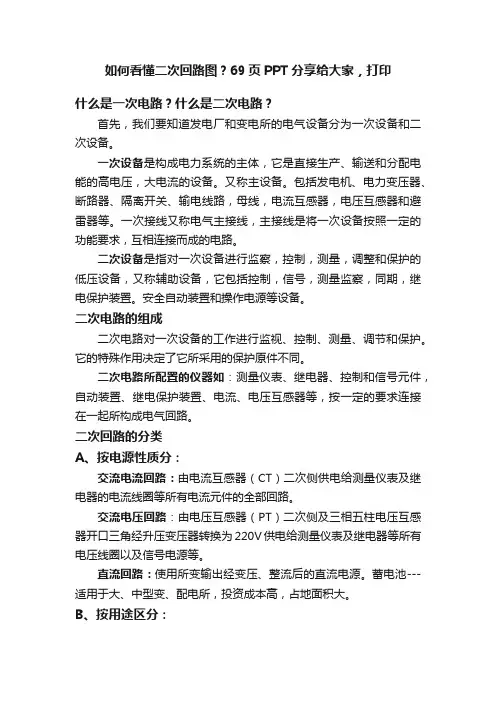

二次回路原理图、展开图、接线图 什么是一、二次回路？ 一次回路：一次主接线图，其作用受电、变电与配电，实现电压的变换、电能的再分配与传输。 二次回路：牵引变电所除由变压器、断路器、隔离开关等一次设备构成的一次接线外，还有由测量仪表、控制开关、继电器、自动装置、远方监控设备、信号灯和信号器等低压设备构成的辅助电路，称为二次接线，也称二次回路。 二次回路中的设备称为二次设备，主要完成对一次设备的监测、控制和保护等功能。保证一次系统经济、安全运行和便于操作管理。 认识二次原理接线图
二次电路原理接线图的特点是：电气装置的一次设备（断路器及隔离开关等）和二次设备（各种继电器等）在同一个图上，整个系统的概念清晰明了，有利于初学者理解整个系统的原理和基本工作过程。 但其缺点也较突出：不能表示电路的详细路径；不能表示设备的内部接线；当装置复杂时，原理接线图甚至不能清楚地表示装置的整个原理。 阅读原理图方法： 1、认识图中各元件，了解其作用。如QF-断路器；TA-流互；KA-电流继电器；KT-时间继电器等。 2、学会分析动作过程 当发生故障时→流互二次电流增大→其值达到KA动作值，其常开接点闭合→接通时间继电器KT线圈→经延时，KT接点闭合→接通信号继电器KS发出信号
→接通中间继电器KM→KM接点闭合→启动断路器跳闸线圈→断路器跳闸→切除故障 将上述原理图转换为二次展开图 二次电路展开图的基本出发点是按回路展开，如：交流电流回路、交流电压回路和直流回路等。同一个元件的各部分可能出现在不同的回路。 二次电路展开图可以清晰地表示各电器元件的内部连接，是发电厂和变配电所设计、调试和维护的必备图纸，也是发电厂和变配电所使用最广泛的图纸。 二次展开图的特点： 1.交流回路和直流回路分开表示，电路清晰明了，不易混淆。
电气原理图及接线图识读方法VS画图技巧（最强汇总）展开全文 识图方法 电气图纸一般可分为两大类，一类为电力 电气图，它主要是表述电能的传输、分配和转 换，如电网电气图、电厂电气控制图等。另一 类为电子电气图，它主要表述电子信息的传递、 处理；如电视机电气原理图。本文主要谈电力 电气图的识读。 电力电气图分一次回路图、二次回路图。 一次回路图表示一次电气设备(主设备)连接顺 序。一次电气设备主要包括发电机、变压器、 断路器、电动机、电抗器、电力电缆、电力母 线、输电线等。 为对一次设备及其电路进行控制、测量、 保护而设计安装的各类电气设备，如测量仪表、 控制开关、继电器、信号装置、自动装置等称 二次设备。表示二次设备之间连接顺序的电气 图称二次回路图。 一、电气图的种类 电气图主要有系统原理图、电路原理图、 安装接线图。 1．系统原理图(方框图) 用较简单的符号或带有文字的方框，简单 明了地表示电路系统的最基本结构和组成，直 观表述电路中最基本的构成单元和主要特征及
相互间关系。 2．电路原理图 电路原理图又分为集中式、展开式两种。集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。 展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。集中式、展开式电路图互相补充、互相对照来识读更易理解。 3．安装接线图 安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。图中连接关系采用相对标号法来表示。 二、识读电气图须知 1．学习掌握一定的电子、电工技术基本知识，了解各类电气设备的性能、工作原理，

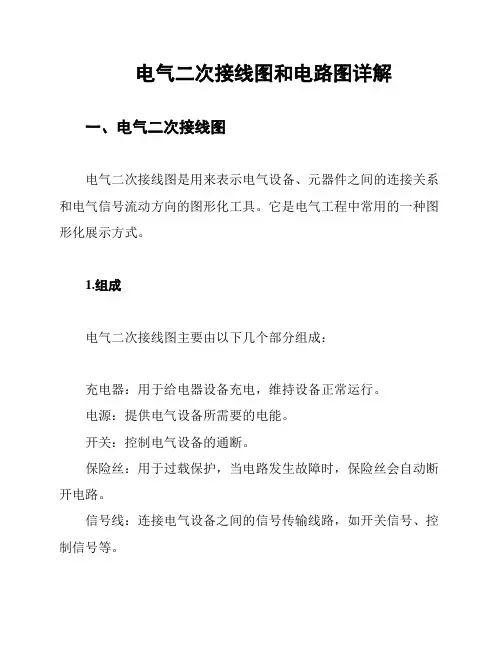

电气二次接线图和电路图详解 一、电气二次接线图 电气二次接线图是用来表示电气设备、元器件之间的连接关系和电气信号流动方向的图形化工具。它是电气工程中常用的一种图形化展示方式。 1.组成 电气二次接线图主要由以下几个部分组成： 充电器：用于给电器设备充电，维持设备正常运行。 电源：提供电气设备所需要的电能。 开关：控制电气设备的通断。 保险丝：用于过载保护，当电路发生故障时，保险丝会自动断开电路。 信号线：连接电气设备之间的信号传输线路，如开关信号、控制信号等。
