增益平坦型铒镱共掺双包层光纤放大器及其应用
摘要：波分复用是光纤CATV系统进一步升级的主要方向。本文对增益平坦型铒镱共掺双包层光纤放大器（GF-EYDCFA）进行了理论和实验研究，相关数据表明，** 科技开发GF-EYDCFA能实现1543-1565nm围多波长光信号的增益均衡放大，其输出功率在1W以上，增益平坦度。
关键字：EDFA，WDM，铒镱共掺，双包层光纤，CATV
1 引言
光纤，因其近乎无限的带宽，成为信息爆炸时代无可替代的信息传输媒质，而波分复用（WDM）方式则是利用光纤带宽的最有效方法。目前主干网的光传输都利用了WDM技术，而光纤CATV系统还是以单波长应用为主，因此光纤的带宽利用率很低。今后，随着CATV网络容量的增加以及业务管理灵活性的提高，应用WDM技术的光纤CATV系统会越来越受到重视。
掺铒光纤放大器（EDFA），因其补偿了光纤线路中C（L）波段光信号的衰减，极延长了中继距离，是光纤通信蓬勃发展的关键因素。对于光纤CATV网，其光功率分配数目一般都比较大，因此对光放大器的输出功率要求都比较高。而由于EDFA的单模泵浦机理限制了泵浦功率（980nm/1480nm）水平，传统的E DFA很难实现高功率输出或者单位功率的成本非常昂贵，据了解，目前商用ED
FA的最大饱和输出功率为500mW左右，这显然很难满足光纤CATV系统的应用要求。为了获得高功率输出，铒镱共掺双包层光纤放大器（EYDCFA）越来越受到关注。EYDCFA采用了多模泵浦激光器和铒镱共掺双包层光纤（EYDCF），突破了传统EDFA的功率限制。目前，可用的多模泵浦激光器功率可达6W（915—975nm），而EYDCF的双包层结构和纤芯铒镱共掺技术则很好地解决了多模泵吸收和单模1550nm（C-Band）信号放大的问题，此外，两者利用光纤合波器连接，可实现多个泵浦激光器同时同向泵浦单根EYDCF。目前** 公司开发的单波长E YDCFA产品的最大输出功率可达4W，在光纤CATV网和三网合一系统中已有较多应用[1]。本文主要研究了增益平坦型EYDCFA（GF-EYDCFA）的基本原理及其在光纤CATV网的可能应用，这对今后光纤CATV网的WDM升级具有积极的指导意义。
2 增益平坦型铒镱共掺双包层光纤放大器
增益平坦型EDFA（GF-EDFA）通常采用增益平坦滤波器（GFF）实现多波长放大时的增益均衡[2,3]，即通过滤波器在不同波长的差异化衰减来补偿掺杂光纤各波长间的增益不均衡，因此GFF的衰减谱通常是光放大器未加GFF时的增益谱。目前，制作GFF普遍采用薄膜滤波器技术和啁啾光栅技术。这两种技术都可以获得WDM 系统要求的GFF。薄膜滤波器技术是一种低成本的生产技术，一次镀膜生产数百甚至上千片GFF，适合大规模生产，单位成本较低。而啁啾光栅则刚好相反，小批量生产时，单位成本低于薄膜滤波器，但由于是逐只生产，批量生产成本就相对较高。现阶段光纤通信发展迅速，EDFA的需求量非常
大，因此采用薄膜滤波器技术生产的GFF应用最为广泛，下文所指的GFF也均属这一类。
本质上，EYDCFA仍是一种EDFA，它通过镱离子吸收915-975nm的泵浦光，然后利用铒-镱离子间的交叉弛豫过程将能量转给铒离子，实现对铒离子的泵浦，接下来的信号放大过程与EDFA类似[4,5]。有文献曾报道采用GFF的增益平坦型铒镱共掺光纤放大器[6]，不过该工作针对的是单模泵浦放大器，其输出功率仅为24.6dBm。而将EYDCFA与EDFA的增益均衡技术相结合，就可实现高功率GF-EYDCFA。GF-EYDCFA的典型光路如图1所示，主要由低噪声EDFA前级、高功率EYDCFA后级和两级间的GFF&ISOLATOR组合器件构成。这种结构既能保证放大器较低的噪声指数（NF），又不至于GFF的插入而明显降低泵浦-信号转换效率（PCE）。对于给定输入/输出功率的光放大器，设计时要综合考虑PCE、NF和未加GFF时光放大器的增益平坦度（GF定义为工作波长围的最大增益与最小增益之差）。根据级联EDFA的NF理论[2]，
（1）式中均为波长相关的参量（线性单位），前级和后级的增益、噪声指数分别为、和、，GFF的衰减为。由式(1)可以看出，越大、越低，整个放大器的NF就越低，而且在较大时，对整个放大器的NF起决定性作用。同时，较大的也有利于提高后级的PCE和抑制1060nm波段的ASE激射。此外，还必须考虑GFF的设计，通常整个放大器未加GFF时的GF越小，GFF的加工难度越低，应用效果也越好。依据以上原则设计的GFF的衰减谱如图2所示，并用该GFF制成GF-EYDCFA，其额定输入和输出总功率分别为6dBm和31dBm。图3为Aglien
t 86142B光谱分析仪的插减元法测得的GF-EYDCFA的增益谱和NF谱。由测试数据可以看出，在1543-1565nm的工作波长围，放大器的GF
图1 GF-EYDCFA光路示意图
考虑批量生产中的个体差异和产品可靠性所需的指标余量，**科技的GF-EYDCFA产品的关键指标如表1所示。可以看出，GF-EYDCFA的各项性能指标均达到了GF-EDFA同类产品的水平，而其2W的高输出功率水平则是GF-EDFA 望尘莫及的。此外，通过调节GF-EYDCFA的相关设计，其工作波长可进一步拓宽至1535-1565nm，总输出功率也可在0.5W到2W围任意选择。
高质量种子源光纤激光器技术发展与研究现状连续光种子源光纤激光器的性能决定了高功率全光纤MOPA激光系统的激 光输出光谱、线宽和频率稳定性等特性。作为高质量的种子光源必须首先具有 窄线宽、高稳定性和高信噪比，然后再追求可以满足不同应用需要的其他功能 特性，如波长可调谐、单/双波长可切换以及双波长间隔可调谐等。在过去的二 十多年时间里，研究者们一直在寻求可以实现单频窄线宽激光输出的方法，也 陆续提出了基于不同技术的单频窄线宽光纤激光器，尤其是在1.5μm波段的掺 铒光纤激光器，因为其所在波段为光纤通信低损耗窗口，考虑到长距离通信和 传感的需求，对于激光输出相干特性要求很高，需要激光具有较窄的线宽，使 得掺铒光纤激光器在窄线宽方面发展比较迅速，线宽也达到了kHz量级的水平。在近几年，研究者们开始对具有不同性能的单频窄线宽光纤激光器进行研究， 也开始不断追求输出激光的高稳定性和高信噪比等特性。 1.1单频窄线宽光纤激光器研究与发展 早在1986年，Jauncey等人就已经提出了窄线宽的概念，他们使用掺钕光 纤结合光纤Bragg光栅在1084nm处得到了激光输出，经过使用Fourier转换Michelson干涉仪测量，得到激光输出线宽为16GHz；然而，由于只是使用了线腔结构，腔长较长，激光器没有实现单频运转。 直到1990年，Iwatsuki才首次真正地得到了单频窄线宽的激光输出，使用 的是环形腔结构，配合一个1 nm谱宽带通滤波器，使用15m长掺饵光纤作为 增益介质，成功得到了单频激光输出，并且首次使用延迟自外差干涉仪(Delayed Self-Heterodyne Interferometer, DSHI)对激光线宽进行了测量，线宽达 到1.4 kHz，是截至当时线宽最窄的激光器，而且该激光器还提供2.8nm的波长 可调谐范围。 1991年，Gowle等人提出了一种新型的环行腔光纤激光器，通过使用分布Bragg反射镜作为波长初选滤波器，在1552nm波长处得到了稳定的单频激光输出，使用延迟自外差法测量得到激光线宽小于10 Hz，测量分辨率受限于使用 的25km延迟线长度。 同年，Park等人也提出了基于环形腔结构的单频激光器，在谐振腔内使用 了两个Fabry-Perot (F-P)滤波器，该激光器输出具有当时最高的稳定性，阈值仅 为1OmW，而且具有宽达30nm的可调谐范围;然而，激光器的输出信噪比较低，仅为35dB，而且研究者们并没有对激光器的线宽特性进行测量。 1992年，Laporta等人利用铒/镱共掺磷酸盐玻璃光纤制作了腔长仅为 2.5mm长的超短腔光纤激光器，在1532.2nm波长处得到了15mW的激光输出，测得的线宽小于lOkHz。 同年，Zyskind等人也报道了短腔光纤激光器，通过在掺铒光纤上直接写入 一对Bragg光栅制作了腔长仅为2cm的谐振腔，利用F-P干涉仪测量激光器处
双包层光纤是由掺杂纤芯、内包层、外包层、保护层4部分组成, 纤芯作为激光的波导，掺杂了镱离子，由于内包层包绕在纤芯的外围，耦合入内包层的多模泵浦光在内包层反射时，进入纤芯区域，就被镱离子所吸收，产生粒子数反转，当增益足够强时，就将多模泵浦光高效地转换为单模激光。双包层掺杂光纤与普通的单模光纤相比, 除了纤芯和内包层之间满足单模光纤条件外, 还有一层低折射率的外包层 ,使两个包层之间形成一个多模光波导层, 外包层的折射率小于内包层的折射率，内包层的折射率小于纤芯的折射率，其横向尺寸和数值孔径均远大于纤芯，这样就可以比较容易地将高功率的多模半导体激光泵浦入光纤，并被限制在内包层中传输，不扩散，有利于保持高功率密度光泵。 针对石英玻璃掺杂稀土离子浓度低的缺点,选择对稀土离子具有较高溶解度的磷酸盐玻璃作为增益介质，大大提高了Yb2O3掺杂浓度。并通过熔融过程中通入纯氧和CCl4解决除水问题，提高Yb3+荧光寿命。 内包层采用与纤芯同基质的磷酸盐玻璃，确定纤芯数值孔径，通过调节组分严格控制内包层玻璃的折射率。玻璃折射率与玻璃分子体积和玻璃内阳离子的极化率有关，极化率越大，折射率越大；分子体积越小，折射率越大。阳离子极化率决定于离子半径及其外电子层结构，原子价相同的阳离子其半径越大，极化率越高,且氧离子与周围阳离子之间的键力越大，则氧离子的外电子被束缚得越牢固,其极化率也越小。故当阳离子半径增加时不仅其本身极化率上升而且提高了氧离子极化率。通过改变配方组分可以直接对磷酸盐玻璃的折射率产生影响。 外包层选用自制的磷酸盐玻璃，通过掺入氟化物降低外包层玻璃的折射率， 并掺入B 2O 3 稳定玻璃的网络结构，提高玻璃的热力学性能，以满足光纤拉制要求。 在此基础上采用管棒法拉制双包层磷酸盐光纤。
实验十二掺铒光纤放大器（EDFA）的性能测试 一、实验目的 1. 了解掺铒光纤放大器（EDFA）的工作原理、基本结构及相关特性； 2. 测试掺铒光纤放大器（EDFA）的各种参数，并根据测量的参数计算增益、输出饱和功率和噪声系数； 二、实验原理 在光纤放大器实用化以前，为了克服光纤传输中的损耗，每传输一段距离都要进行“再生”，即把传输后的弱光信号转换成电信号，经过放大、整形后，再去调制激光器，生成一定强度的光信号，即所谓的O—E—O光电混合中继。但随着传输码率的提高，“再生”的难度也随之提高，于是中继部分成了信号传输容量扩大的“瓶颈”。光纤放大器的出现解决了这一难题，其不但可对光信号进行直接放大，同时还具有实时、高增益、宽带、在线、低噪声、低损耗的全光放大功能，是新一代光纤通信系统中必不可少的关键器件；由于这项技术不仅解决了损耗对光网络传输速率与距离的限制，更重要的是它开创了C＋L波段的波分复用，从而将使超高速、超大容量、超长距离的波分复用（WDM）、密集波分复用（DWDM）、全光传输、光孤子传输等成为现实，是光纤通信发展史上的一个划时代的里程碑。 在目前实用化的光纤放大器中主要有掺铒光纤放大器（Erbium-Doped Fiber Amplifier，EDFA）、半导体光放大器（SOA）和光纤喇曼放大器（FRA）等，其中掺铒光纤放大器以其优越的性能现已广泛应用于长距离、大容量、高速率的光纤通信系统、接入网、光纤CATV 网、军用系统（雷达多路数据复接、数据传输、制导等）等领域。在系统中EDFA有三种基本的应用方式：功率放大器（Power booster-Amplifier）、中继放大器（Line-Amplifier）和前置放大器（Pre-Amplifier）。它们对放大器性能有不同的要求，功放要求输出功率大，前放对噪声性能要求高，而中放两者兼顾。 1．掺铒光纤放大器的工作原理 Er3+能级图及放大过程：掺铒光纤放大器之所以能放大光信号的基本原理在于Er3＋吸收泵浦光的能量，由基态4I15/2跃迁至处于高能级的泵浦态，对于不同的泵浦波长电子跃迁到不同的能级，当用980nm波长的光泵浦时，如图15-1所示，Er＋3从基态跃迁至泵浦态4I11/2。由于泵浦态上的载流子的寿命只有1μs，电子迅速以非辐射方式由泵浦态豫驰至亚稳态，在亚稳态上载流子有较长的寿命，在源源不断的泵浦下，亚稳态上的粒子不断累积，从而实现粒子数反转分布。当有1550nm的信号光通过已被激活的铒光纤时，在信号光的感应下，亚稳态上的粒子以收集受激辐射的方式跃迁到基态，同时释放出一个与感应光子全同的光
多模包层泵浦大功率光纤放大器的工作原理及应用 摘要本文要讨论是多模包层泵浦大功率光纤放大器。简单介绍其的基本组成及工作原理。通过与普通光纤放大器的比较来讨论其应用上的优点和发展前景。关键词多模包层泵浦，双包层光纤，高功率 1引言 多模包层泵浦大功率光纤放大器是一种由多模包层泵浦技术这一最近发展起来的新兴技术产物。采用Yb3+和Er3+离子共掺杂双包层光纤，是一系列新技术、新工艺和新材料相结合的产物，是实现光纤放大器超大功率输出的技术核心。 2 多模包层泵浦光纤放大器的结构 多模包层泵浦光纤放大器的光路结构如图1所示： 3 多模包层泵浦光纤放大器的工作原理 多模包层泵浦，是将多模泵浦激光耦合到双包层光纤的内包层中，当多模泵浦光在内包层中传播时会反复穿过光纤纤芯（如图2所示），泵浦光在穿过掺有稀土元素的光纤纤芯时被吸收从而实现泵浦。 与单模纤芯泵浦不同，用于光纤放大器的双包层光纤，泵浦光主要在内包层中传播，因此，同样的纤芯参数，包层泵浦的泵浦吸收截面要小得多，所以，提高泵浦吸收效率是制造双包层光纤需要重点考虑的因素。合理的内包层结构形状能够显著提高泵浦吸收效率，目前，已经设计并制作出了多种内包层形状的双包层光纤，这些专门设计的内包层结构和形状，使泵浦光在单位长度
内有效穿过光纤纤芯的几率大大增加。图3是设计制作的部分双包层光纤内包层形状示意图。 另外，对于1550nm波段光纤放大器，采用铒、镱共掺的双掺杂技术，利用镱元素的高吸收和铒镱之间能量的高效传递，能够获得铒元素的高效泵浦。图4为铒镱共掺有源光纤的泵浦吸收和能量传递简单能级示意图。 铒、镱共掺由于存在能量传递的互逆性，因此，需要尽可能快的消耗铒离子的受激状态。减小纤芯直径，有效提高光密度，是通常的做法，这样做对低功率光纤放大器影响不大，但是，对于大功率和超大功率光纤放大器，会由于过高的光功率密度导致非线性效应，这是有害的。 对于光纤放大器的应用，双包层光纤主要用于大功率和超大功率情况，双包层光纤小芯径纤芯设计已经成为一种制约因素。采用高浓度铒单掺杂可能是解决小芯径问题的一种途径。我们知道，阻碍铒元素掺杂浓度进一步提高的主要原因，是铒元素在掺杂过程中，不可能达到理想的均匀分布，这样会造成铒掺杂的局部浓度过高，从而导致局部铒元素间距过小，相邻铒元素之间出现非辐射交叉弛豫过程，这种局部的过高浓度，还会导致玻璃基质中产生结晶现象。所以，人们正在发展新的技术，使铒元素的掺杂非常均匀，在不引起明显的非辐射交叉弛豫过程的情况下，大幅度提高铒元素的掺杂浓度，使采用相对较大
实验十二掺铒光纤放大器实验 实验目的： 1. 理解掺铒光纤放大的原理； 2. 学习Optisystem 软件的使用； 3. 加深对光放大技术的认识。 实验仪器： 1. Optisystem 软件 实验原理： 1. EDFA的概念 EDFA采用掺铒离子单模光纤为增益介质，在泵浦光作用下产生粒子数反转，在信号光诱导下实现受激辐射放大。 信号光与波长较其为短的光波(泵浦光)同沿光纤传输，泵浦光的能量被光纤中的稀土元素离子吸收而使其跃迁至更高能级，并可通过能级间的受激发射转移为信号光的能量。信号光沿光纤长度得到放大，泵浦光沿光纤长度不断衰减。 泵浦波长可以是520、650、800、980、1480nm,波长短于980nm的泵浦效率低，因而通常采用980和1480nm泵浦。
2. 掺铒光纤放大器的基本结构 掺铒光纤：当一定的泵浦光注入到掺铒光纤中时， Er3+从低能级被激发到高能级上，由于在高能级上的寿命很短，很快以非辐射跃迁形式到较低能级上，并在该能级和低能级间形成粒子数反转分布。 半导体泵浦二极管：为信号放大提供足够的能量，使物质达到粒子数反转。 波分复用耦合器：将信号光和泵浦光合路进入掺铒光纤中。 光隔离器：使光传输具有单向性，放大器不受发射光影响，保证稳定工作。 EDFA 的三种泵浦方式进行比较: 同向泵浦(前向泵浦)型：好的噪声性能 反向泵浦(后向泵浦)型：输出信号功率高 双向泵浦型：输出信号功率比单泵浦源高3dB ，且放大特性与信号传输方向无关 实验内容： 增益G 是描述光放大器对信号放大能力的参数。定义为： G 与光放大器的泵浦功率、掺杂光纤的参数和输入光信号有很复杂的关系。用Optisystem 软件完成如下测量。 1. 增益对输入光功率的依存关系 2. 增益G 与输入光波长的关系 3. 小信号增益随泵浦功率的关系 4. 小信号增益随EDF 长度的关系 实验报告要求： 根据实验内容，完成器件选择与数据测量，绘图并对实验现象进行分析。

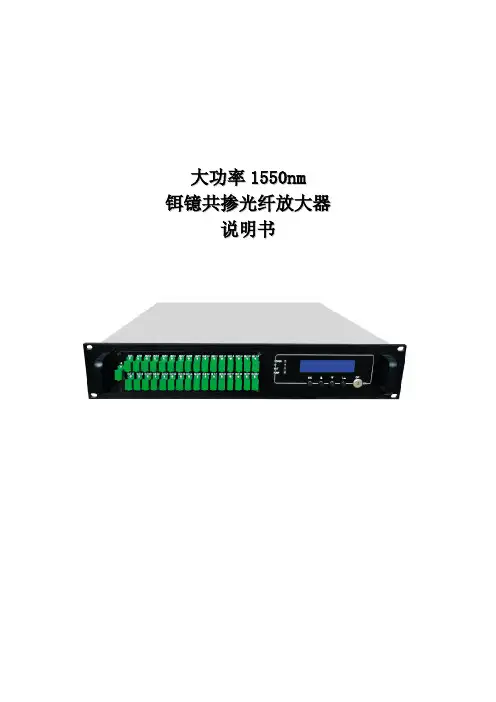

大功率1550n m 铒镱共掺光纤放大器 说明书
