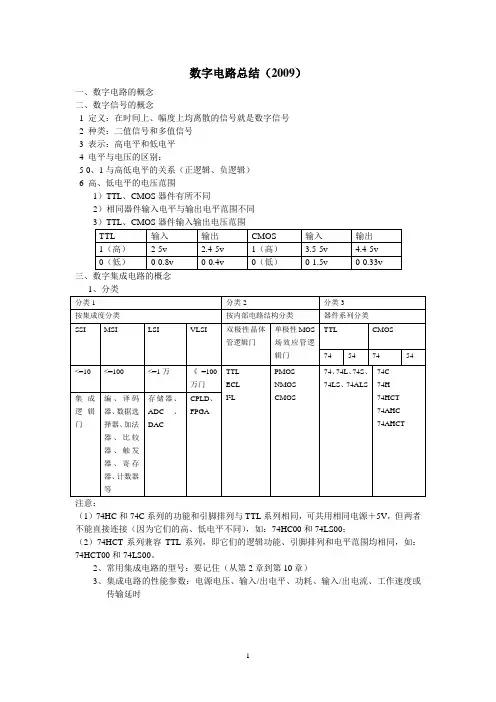

数字电路总结（2009）
一、数字电路的概念
二、数字信号的概念
1 定义：在时间上、幅度上均离散的信号就是数字信号
2 种类：二值信号和多值信号
3 表示：高电平和低电平
4 电平与电压的区别：
5 0、1与高低电平的关系（正逻辑、负逻辑）
6 高、低电平的电压范围
1）TTL、CMOS器件有所不同
2）相同器件输入电平与输出电平范围不同
三、数字集成电路的概念
注意：
（1）74HC和74C系列的功能和引脚排列与TTL系列相同，可共用相同电源＋5V，但两者不能直接连接（因为它们的高、低电平不同），如：74HC00和74LS00；
（2）74HCT系列兼容TTL系列，即它们的逻辑功能、引脚排列和电平范围均相同，如：74HCT00和74LS00。
2、常用集成电路的型号：要记住（从第2章到第10章）
3、集成电路的性能参数：电源电压、输入/出电平、功耗、输入/出电流、工作速度或
传输延时
四、数字电路基础知识
CH1、CH2、CH3
第一章：
二进制、八进制、十进制、十六进制之间的相互转换；
二进制、十进制等用8421BCD码或5421BCD码表示；
原码、反码、补码的概念及求法（包括无符号的二进制数和带符号的二进制数）
第二章：
1、各种逻辑门的符号（国内、国外）；
2、常用逻辑门的型号；（书P41）
第三章：逻辑代数基础
1、两种化简方法：公式法和卡诺图法
2、逻辑表达式、真值表、卡诺图、逻辑电路图之间的等效关系（已知其1可求其3）
3、两种标准逻辑表达式的求法及相互转换
4、将一种逻辑表达式用多种不同形式表示（与非式、或非式、与或非式、或与式）
五、数字电路的分类
1、组合逻辑电路
2、时序逻辑电路：包括同步和异步
六、组合逻辑电路的分析与设计
1、分析和设计的步骤（各自的难点）
2、常用分析与设计的例子（书上例题）
3、常用中规模组合逻辑器件的功能及应用（分析和设计中分别应用）
七、时序逻辑电路的分析和设计
1、触发器可构成：寄存器、计数器和其它时序逻辑电路
=》时序逻辑电路离不开触发器。
2
3、寄存器
4、计数器
1）两种电路形式：由集成触发器搭建（设计）一个计数器；
集成电路计数器。
2）分类：同步、异步、二进制与非二进制、加计数、减计数、可逆计数器（74LS192）、模M计数器。
3）集成计数器：要关注两点（引脚图和真值表或功能表，它们由厂家提供，可查技术手册）从真值表中获取如下信息：
清零功能：
置数功能：
计数功能：
保持功能：
计数脉冲触发方式：
4）集成计数器的应用：反馈清零、反馈置数、扩展
5、同步时序逻辑电路的分析（严格按照步骤）
6、异步时序逻辑电路的分析（步骤、难）
7、同步时序逻辑电路的设计
设计类型：计数器的设计（用集成触发器构成）；
一般时序逻辑电路的设计（难点在逻辑抽象）。
八、脉冲信号产生电路
1、三种电路形式及特点
九、其它电路（第8章、第9章）
1、存储器
2、ADC、DAC
3、可编程逻辑器件PAL、GAL、CPLD/FPGA
十、集成电路内部电路介绍（第11章）
