第四章层流流动及湍流流动 由于实际流体有粘性，在流动时呈现两种不同的流动形态：层流流动及湍流流动，并在流动过程中产生阻力。 对可压缩流体，阻力使流体受压缩。 对不可压缩流体，阻力使流体的一部分机械能转化为热能散失，这个转变过程不可逆。散失的热量称为能量损失。 单位质量（或单位体积）流体的能量损失，称为水头损失（或压力损失），并以h w（或Δp）表示。 本章首先讨论流体的流动状态，再对粘性流体在两种流动状态下的能量损失进行分析。 第一节流动状态及阻力分类 一、流体的流动状态 1．雷诺试验：1882年雷诺作了如教材45页图4-1所示的流体流动形态试验。 试验装置：在圆管的中心用细玻璃管向圆管的水流中引入红色液体的细流。 试验情况： （1）当水的流速较小时（图4-1a），红色液体细流不与周围水混和，自己保持直线形状与水一起向前流动。 （2）如把水的流速逐渐增大，至一定程度时，红色细流便开始上下振荡，呈波浪形弯曲（如图4-1b）。 （3）当再把水流速度增大，红色细流的振荡加剧，至水的流速增大至某一速度后，圆管中红色细流消失，红色液体混入整个圆管的水中（如图4-1c）。 试验的三种不同状况说明： （1）对（图4-1a）所示，表明水的质点只有向前流动的位移，没有垂直水流方向的移动，即各层水的质点不相互混和，都是平行地移动的，这种流动称为层流； （2）对（图4-1b）所示，说明流动的水质点已开始有垂直水流方向的位移，离开圆管轴线较远的部位水的质点仍保持平行流动的状态； （3）对（图4-1c）所示，说明流动中水的质点运动已变得杂乱无章，各层水相互干扰，这种流动形态称为紊流或湍流。
2．雷诺数： 流体之所以出现不同的流动形态，主要由流体质点流动时其本身所具有的惯性力和所受的粘性力的数值比例决定。 惯性力相对较大时，流体趋向于作紊流式的流动； 粘性力则起限制流体质点作纵向脉动的作用，遏止紊流的出现。 雷诺根据此原理提出了一个判定流体流动状态的无量纲参数——雷诺数（Re）： 对在圆管中流动的流体而言，雷诺数的表现形式为 v：圆管内流体的平均流速（m/s）；ε：动力粘度（Pa·s）。 D：圆管直径（m）；ν：运动粘度（m2/s）。 实验确定，流体开始由层流形态向紊流转变时，称为下临界雷诺数， Re=2100～2320；当Re＞10000～13800时流体的流动形态为稳定的紊流，称上临界雷诺数；当Re=（2100～2320）～（10000～13800），流动形态为过渡状态，可以是紊流或层流。临界雷诺数随体系的不同而变化，即使同一体系，它也会随其外部因素（如圆管内表面粗糙度和流体中的起始扰动程度等）的不同而改变，所以临界雷诺数为一个范围数。 对于非圆管中的流体流动，雷诺数的表现形式为 R：水力半径（m）；A：流体的有效截面积（m2）； x：截面上与流体接触的固体周长（湿周）（m）。 （但水力半径R不是圆截面的几何半径r，如充满流体圆管的水力半径为： ） 这里，取下临界雷诺数为500。对工程中常见的明渠水流，下临界雷诺数常取300。 当流体绕过固体（如绕过球体）流动时，出现层状绕流（物体后无旋涡）和紊状绕流（物体后形成旋涡）的现象，此时雷诺数用下式计算：
第二章：边界条件 这一章主要介绍使用边界条件的基本知识。边界条件能够使你能够控制物体之间平面、表面或交界面处的特性。边界条件对理解麦克斯韦方程是非常重要的同时也是求解麦克斯韦方程的基础。 §2.1 为什么边界条件很重要 用Ansoft HFSS求解的波动方程是由微分形式的麦克斯韦方程推导出来的。在这些场矢量和它们的导数是都单值、有界而且沿空间连续分布的假设下，这些表达式才可以使用。在边界和场源处，场是不连续的，场的导数变得没有意义。因此，边界条件确定了跨越不连续边界处场的性质。 作为一个 Ansoft HSS 用户你必须时刻都意识到由边界条件确定场的假设。由于边界条件对场有制约作用的假设，我们可以确定对仿真哪些边界条件是合适的。对边界条件的不恰当使用将导致矛盾的结果。 当边界条件被正确使用时，边界条件能够成功地用于简化模型的复杂性。事实上，Ansoft HFSS 能够自动地使用边界条件来简化模型的复杂性。对于无源RF 器件来说，Ansoft HFSS 可以被认为是一个虚拟的原型世界。与边界为无限空间的真实世界不同，虚拟原型世界被做成有限的。为了获得这个有限空间，Ansoft HSS使用了背景或包围几何模型的外部边界条件。 模型的复杂性通常直接与求解问题所需的时间和计算机硬件资源直接联系。在任何可以提高计算机的硬件资源性能的时候，提高计算机资源的性能对计算都是有利的。 §2.2 一般边界条件 有三种类型的边界条件。第一种边界条件的头两个是多数使用者有责任确定的边界或确保它们被正确的定义。材料边界条件对用户是非常明确的。 1、激励源 波端口（外部） 集中端口（内部） 2、表面近似 对称面 理想电或磁表面 辐射表面 背景或外部表面 3、材料特性 两种介质之间的边界 具有有限电导的导体 §2.3 背景如何影响结构 背景边界:所谓背景是指几何模型周围没有被任何物体占据的空间。任何和背景有关联的物体表面将被自动地定义为理想的电边界（Perfect E）并且命名为外部（outer）边界条件。你可以把你的几何结构想象为外面有一层很薄而且是理想导体的材料。 有耗边界:如果有必要，你可以改变暴露于背景材料的表面性质，使其性质与
Fluent技巧 边界条件 定义边界条件概述 边界条件包括流动变量和热变量在边界处的值。它是FLUENT分析得很关键的一部分，设定边界条件必须小心谨慎。 边界条件的分类：进出口边界条件：压力、速度、质量进口、进风口、进气扇、压力出口、压力远场边界条件、质量出口、通风口、排气扇；壁面、repeating, and pole boundaries:壁面，对称，周期，轴；内部单元区域：流体、固体(多孔是一种流动区域类型) ；内部表面边界：风扇、散热器、多孔跳跃、壁面、内部。(内部表面边界条件定义在单元表面，这意味着它们没有有限厚度，并提供了流场性质的每一步的变化。这些边界条件用来补充描述排气扇、细孔薄膜以及散热器的物理模型。内部表面区域的内部类型不需要你输入任何东西。) 下面一节将详细介绍上面所叙述边界条件，并详细介绍了它们的设定方法以及设定的具体合适条件。周期性边界条件在本章中介绍，模拟完全发展的周期性流动将在周期性流动和热传导一章中介绍。 使用边界条件面板 边界条件(Figure 1)对于特定边界允许你改变边界条件区域类型，并且打开其他的面板以设定每一区域的边界条件参数 菜单：Define/Boundary Conditions... Figure 1: 边界条件面板 改变边界区域类型 设定任何边界条件之前，必须检查所有边界区域的区域类型，如有必要就作适当的修改。比方说：如果你的网格是压力入口，但是你想要使用速度入口，你就要把压力入口改为速度入口之后再设定。 改变类型的步骤如下：: 1.在区域下拉列表中选定所要修改的区域 2.在类型列表中选择正确的区域类型 3.当问题提示菜单出现时，点击确认 确认改变之后，区域类型将会改变，名字也将自动改变 (如果初始名字时缺省的请参阅边界条件区域名字一节),设定区域边界条件的面板也将自动打开。 ！注意：这个方法不能用于改变周期性类型，因为该边界类型已经存在了附加限制。创建边界条件一节解释了如何创建和分开周期性区域。需要注意的是，只能在图一中每一个类别中改变边界类型(注意：双边区域表面是分离的不同单元区域.) Figure 1: 区域类型的分类列表 设定边界条件 在FLUENT中，边界条件和区域有关而与个别表面或者单元无关。如果要结合具有相同边界条件的两个或更多区域请参阅合并区域一节。 设定每一特定区域的边界条件，请遵循下面的步骤： 1.在边界条件区域的下拉列表中选择区域。 2. 点击Set...按钮。或者，1.在区域下拉列表中选择区域。 2.在类型列表中点击所要选择的类型。或者在区域列表中双击所需区域.，选择边界条件区域将会打开，并且你可以指定适当的边界条件

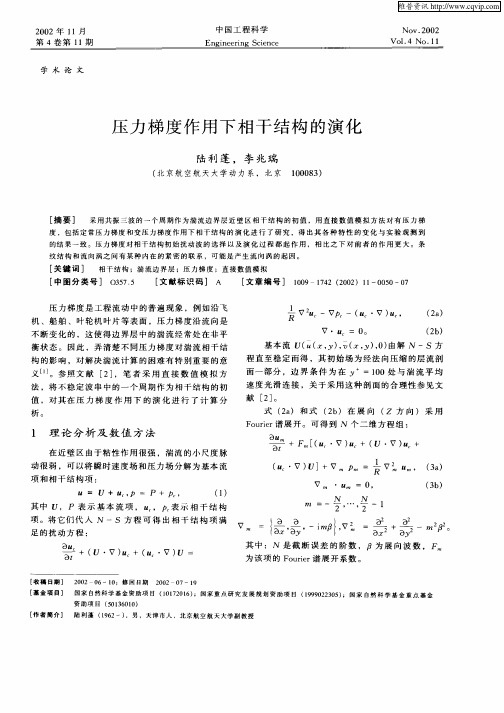

第10章 湍流边界层 10.1 壁面湍流特性和速度分布规律 当边界层内流体及管内流体处于层流流动状态时，流体受到壁面的限制仅仅表现在粘性切应力作用下，进行粘性旋涡的扩散；而当处于湍流流动状态时，流体受到壁面的限制则是在粘性切应力和湍流附加切应力的同时作用下，进行旋涡的扩散。 由于湍动旋涡的扩散速度远大于粘性旋涡扩散的速度，因此，在相同条件下，湍流速度边界层的厚度要比层流速度边界层厚。 但在高雷诺数的条件下，湍流速度边界层仍是贴近壁面的薄层，因此，建立湍流边界层方程的前提条件与层流时相同。 但是，由于两种切应力的作用，湍流速度边界层的结构要比层流速度边界层复杂得多。 因此，一定要先了解壁面湍流的分层结构和时均速度分布规律。 10.1.1 壁面湍流分层结构及其特性 在壁面湍流中，随着壁面距离的变化，粘性切应力和湍流附加切应力各自对流动的影响也发生变化。 以y 表示离开壁面的垂直距离，随着y 的增加，粘性切应力的影响逐渐减小，而湍流附加切应力的影响开始不断增大，而后逐渐减小。 这就形成了具有不同流动特征的区域。 壁面湍流速度边界层可以分为内层（壁面区），包括粘性底层、过度层（重叠层）和对数律层（完全湍流层）；外层，包括尾迹律层和粘性顶层（间歇湍流层）。 定义 ()ρ τw x v v = =** (10.1.1) 因为*v 具有速度的量纲，故称为壁面切应力速度，它在湍流中是一个重要的特征速度。 以下对各层的划分做详细说明。 粘性底层：所在厚度约为* 5 0v y ν ≤≤，其内粘性切应力起主要作用，湍流附加切应力可以忽 略，流动接近于层流状态，因此在早期研究中称之为层流底层。 由于近期的实验研究，观察到该层内有微小旋涡及湍流猝发起源的现象，因此称为粘性底层。 过渡层：所在厚度约为* * 30 5 v y v ν ν ≤≤，其内粘性切应力和湍流附加切应力为同一数量级，流 动状态极为复杂。 由于其厚度不大，在工程计算中，有时将其并入对数律层的区域中。 对数律层：所在厚度约为()δν ν 2.01030 * 3 * ≈≤≤v y v ，其内流体受到的湍流附加切应力大于粘 性切应力，因而流动处于完全湍流状态。 由这三层组成的内层，称为三层结构模式，若将过度层归入对数律层，则称为两层结构模式。 外层中的尾迹律层和粘性顶层所在厚度分别约为δν 4.010* 3 ≤≤y v 和δδ≤≤y 4.0。 对于尾迹
湍流边界条件设置 在流场的入口、出口和远场边界上，用户需要定义流场的湍流参数。在FLUENT 中可以使用的湍流模型有很多种。在使用各种湍流模型时，哪些变量需要设定，哪些不需要设定以及如何给定这些变量的具体数值，都是经常困扰用户的问题。本小节只讨论在边界上设置均匀湍流参数的方法，湍流参数在边界上不是均匀分布的情况可以用型函数和UDF（用户自定义函数）来定义，具体方法请参见相关章节的叙述。 在 大多数情况下，湍流是在入口后面一段距离经过转捩形成的，因此在边界上设置均匀湍流条件是一种可以接受的选择。特别是在不知道湍流参量的分布规律时，在边 界上采用均匀湍流条件可以简化模型的设置。在设置边界条件时，首先应该定性地对流动进行分析，以便边界条件的设置不违背物理规律。违背物理规律的参数设置 往往导致错误的计算结果，甚至使计算发散而无法进行下去。 在Turbulence Specification Method （湍流定义方法）下拉列表中，可以简单地用一个常数来定义湍流参数，即通过给定湍流强度、湍流粘度比、水力直径或湍流特征长在边界上的值来定义流场边界上的湍流。下面具体讨论这些湍流参数的含义，以保证在设置模型时不出现违背流动规律的错误设置： （1）湍流强度（Turbulence Intensity） 湍流强度I的定义为：I=Sqrt(u’*u’+v’*v’+w’*w’)/u_avg (8-1) 上式中u',v' 和w' 是速度脉动量，u_avg是平均速度。 湍流强度小于1％时，可以认为湍流强度是比较低的，而在湍流强度大于10％时，则可以认为湍流强度是比较高的。在来流为层流时，湍流强度可以用绕流物体的几何特征粗略地估算出来。比如在模拟风洞试验的计算中，自由流的湍流强度可以用风洞的特征长度估计出来。
2011-8-30蓝色流体|流体专业论坛专注流体 - Pow… 标题: [fluent相关]湍流边界条件参数的设置 作者: ifluid 时间: 2009-4-14 15:02 标题: 湍流边界条件参数的设置 在流场的入口、出口和远场边界上，用户需要定义流场的湍流参数。在FLUENT 中可以使用的湍流模型 有很多种。在使用各种湍流模型时，哪些变量需要设定，哪些不需要设定以及如何给定这些变量的具 体数值，都是经常困扰用户的问题。本小节只讨论在边界上设置均匀湍流参数的方法，湍流参数在边 界上不是均匀分布的情况可以用型函数和UDF（用户自定义函数）来定义，具体方法请参见相关章节的 叙述。 在大多数情况下，湍流是在入口后面一段距离经过转捩形成的，因此在边界上设置均匀湍流条件是一种可以接受的选择。特别是在不知道湍流参量的分布规律时，在边界上采用均匀湍流条件可以简 化模型的设置。在设置边界条件时，首先应该定性地对流动进行分析，以便边界条件的设置不违背物 理规律。违背物理规律的参数设置往往导致错误的计算结果，甚至使计算发散而无法进行下去。在 Turbulence Specification Method （湍流定义方法）下拉列表中，可以简单地用一个常数来定义湍 流参数，即通过给定湍流强度、湍流粘度比、水力直径或湍流特征长在边界上的值来定义流场边界上 的湍流。下面具体讨论这些湍流参数的含义，以保证在设置模型时不出现违背流动规律的错误设置： （1）湍流强度（Turbulence Intensity） 湍流强度I的定义为： I=Sqrt(u’*u’+v’*v’+w’*w’)/u_avg 上式中u',v' 和w' 是速度脉动量，u_av g是平均速度。 湍流强度小于1％时，可以认为湍流强度是比较低的，而在湍流强度大于10％时，则可以认为湍流强 度是比较高的。在来流为层流时，湍流强度可以用绕流物体的几何特征粗略地估算出来。比如在模拟 风洞试验的计算中，自由流的湍流强度可以用风洞的特征长度估计出来。在现代的低湍流度风洞中， 自由流的湍流强度通常低于0.05%。 内流问题进口处的湍流强度取决于上游流动状态。如果上游是没有充分发展的未受扰流动，则进口处可以使用低湍流强度。如果上游是充分发展的湍流，则进口处湍流强度可以达到几个百分点。如 果管道中的流动是充分发展的湍流，则湍流强度可以用公式(8-2)计算得到，这个公式是从管流经验公 式得到的： I=u’/u_avg=0.16*Re_DH^-0.125 其中Re_DH是Hy draulic Diameter（水力直径）的意思，即式(8-2)中的雷诺数是以水力直径为特 征长度求出的。 （2）湍流的长度尺度与水力直径 湍流能量主要集中在大涡结构中，而湍流长度尺度l则是与大涡结构相关的物理量。在充分发展的管流中，因为漩涡尺度不可能大于管道直径，所以l 是受到管道尺寸制约的几何量。湍流长度尺度l 与管道物理尺寸L关系可以表示为： l = 0.07L 式中的比例因子0.07是充分发展管流中混合长的最大值，而L则是管道直径。在管道截面不是圆形 时，L可以取为管道的水力直径。
力学的世纪难题——湍流 周恒 中国航空报 June12,2014 Abstract 人们关心流体的运动是很自然的，因为地球为大气所包围，而地球表面的2/3为水面覆盖。作为科学问题的湍流，是在1883年Reynolds做 了区分层流和湍流这两种不同形态流动的实验后确立的。而自20世纪初以 来，由于工程技术的发展，对认识湍流的规律提出了迫切的要求，从而大 大地推动了湍流的研究。在这100多年中，对湍流的认识的确取得了很大 进展，否则如航空、航天、船舶、动力、水利、化工、海洋工程等工程技 术，以及气象、海洋科学等自然科学都不可能有很大的进展。但另一方面， 人们对湍流的认识又还很不全面，从而制约了这些工程技术和自然科学的 进一步发展，也可能会对21世纪的某些新兴科学技术的形成起到制约作 用。因而在21世纪之始，再一次将这一世纪难题提到科学工作者面前是很 必要的。 1湍流运动的复杂性 湍流运动复杂性的根源在于它是强非线性系统的运动。控制湍流运动的方程:Navier-Stokes(N-S)方程是非线性的。在多数情况下，它的解是不稳定的，从而导致了流动的多次分叉，形成了复杂流态，而方程的非线性又使各种不同尺度的流动耦合起来，无法将它们分别研究。 一个世纪以来，数学家们曾对N-S方程做过大量研究，但由于其非线性带来的困难，正面的成果远不如对其他数学物理方程的研究所得到的多。看起来，进一步对N-S方程的数学性质做研究尽管重要，但依靠这一途径来解决工程技术和自然数学中提出的湍流问题恐怕是不现实的。 物理学家、力学家以及一部分数学家试图从另一途径来解决湍流，即通过直接建立能反映其某些重要特性的模型来认识湍流。例如，在20世纪 1
§1.4.2流动类型与雷诺准数 现在开始介绍流体流动的内部结构。流动的内部结构是流体流动规律的一个重要方面。因为化工生产中的许多过程都和流动的内部结构密切联系。例如实际流体流动时的阻力就与流动结构紧密相关。其它许多过程，如流体的热量传递和质量传递也都如此。流动的内部结构是个极为复杂的问题，涉及面广。以下紧接着的内容只作简单的介绍，因而在许多方面只能限于定性的阐述。 1、流动类型——层流和湍流 1883年著名的雷诺实验揭示出流动的两种截然不同的型态。 雷诺实验装置如图所示： 在水箱内装有溢流装置，以维持水位稳定，水 箱的底部安装一个带喇叭型进口的直径相同的 玻璃管，管出口处装有一个阀门用来调节流量， 水箱上方安装有内有颜料的小瓶，有色液体可 经过细管子注入玻璃管内。在水流经过玻璃管 的过程中，同时把有色液体送到玻璃管以后的 管中心位置上。 雷诺实验观察到： ⑴、水流速度不大时，有色细流成一直线，与水不混合。此现象表明：玻璃管内的水的质点是沿着与管轴平行的方向作直线运动。即流体分层流动，层次分明，彼此互不混杂，掺和(唯其如此，才能使有色液体保持直线)这种流型叫层流或滞流。 ⑵、水流速度增大到某临界值时，有色细流开始抖动，弯曲，继而断裂，细流消失，与水完全混合在一起，整根玻璃管呈均匀颜色，此现象表明，玻璃管内的水的质点除了沿着管道向前运动外，各质点还作不规则的，杂乱的运动，且彼此间相互碰撞，相互混合，质点速度的大小和方向随时发生变化，这种流型叫湍流或紊流。 2、流型的判据—雷诺准数 对管流而言，影响流型的因素有，流道的几何尺寸(管径d)流动的平均速度u 和流体的物理性质(密度ρ和粘度μ)。 雷诺发现，可以将这些影响因素综合成一个无因次数群duρ/μ，作为流型的判据。此数群称为雷诺(Reynolds)数，以R e表示，即：
FLUENT边界条件（2）—湍流设置 （fluent教材—fluent入门与进阶教程于勇第九章） Fluent：湍流指定方法（Turbulence Specification Method） 2009-09-16 20:50 使用Fluent时，对于velocity inlet边界，涉及到湍流指定方法（Turbulence Specification Method），其中一项是Intensity and Hydraulic Diameter （强度和水利直径），本文对其进行论述。 其下参数共两项， （1）是Turbulence Intensity，确定方法如下： I=0.16/Re_DH^0.125 (1) 其中Re_DH是Hydraulic Diameter（水力直径）的意思，即式(1)中的雷诺数是以水力直径为特征长度求出的。 雷诺数 Re_DH=u×DH/υ(2) u为流速，DH为水利直径，υ为运动粘度。 水利直径见（2）。 （2）水利直径 水力直径是水力半径的二倍，水力半径是总流过流断面面积与湿周之比。 水力半径 R＝A/X (3) 其中，A为截面积（管子的截面积）＝流量/流速 X为湿周(字面理解水流过各种形状管子外圈湿一周的周长) 例如：方形管的水利半径 R=ab/2(a+b) 水利直径 DH=2×R (4) 举例如下： 如果水流速度u=10m/s，圆形管路直径2cm，水的运动粘度为1×10-6 m2/s。 则 DH=2×3.14*r^2/(2*3.14*r)=2*3.14*0.01^2/(3.14*0.02)=0.01 r为圆管半径 Re_DH=u×DH/υ=10*0.02/10e-6=20000 I=0.16/Re_DH^0.125=0.16/20000^0.125=0.0463971424017634≈5%
第15卷第4期水利水电科技进展1995年8月 湍流理论若干问题研究进展 刘兆存 金忠青 (河海大学 南京 210098) 摘要 本文对近年来湍流理论在某些方面的研究进展作了概要介绍,对拟序结构发现后人们对湍流内部结构的新认识和近年来发展很快的从微分方程分析角度出发对湍流机理新的探索进行了评价,说明引入混沌后在时、空演化方面对湍流机理的模拟,最后阐述了流动稳定性和层流向湍流的转捩。 关键词 湍流 N-S方程 流动结构 流动机理 封闭性 近年来,在围绕湍流结构和统计两条主线的研究工作中出现了新观点和新趋势,虽然从历史的观点来看有些可能是错的——在科学容忍的范围内,但在现阶段却是研究的主流。 1 简要回顾及发展 1.1 半经验理论和模式理论 湍流的控制方程是N-S方程,但和层流相比,方程不封闭。为满足工程需要,发展了一系列的以普朗特混合长理论为代表的湍流半经验理论或早期模式理论。这种理论虽然对于增进对湍流机理的了解没有提供更多的贡献,但对解决工程实际问题却起了重大的作用[1]。半经验理论是一种唯像理论,并不涉及湍流内部机理。以速度分布公式为例,半经验理论的速度分布公式大致有对数型和指数型。对数型速度分布得到的假定是充分发展的剪切湍流中主流区(不含边界层的)的流速梯度和分子粘性无关,指数型(或渐近指数型)则假定分子粘性不能忽略[2],两种类型的流速分布公式在工程实践中都获得了非常广泛的应用。半经验理论的一个发展方向是吸收统计理论的成果,用统计理论的精细成果丰富半经验理论不足并保留便于应用的优点,如文[3]所作的工作。 近代的模式理论在封闭湍流基本方程组时特别吸收了统计理论的成果,如二方程模型、应力通量代数模型、应力通量方程模型等。关于这方面的详细论述,将另文给出。 1.2 统计理论 湍流的统计理论的目标则是从最基本的物理守恒定律——N-S方程和连续性方程出发,探讨湍流的机理。理查逊-柯尔莫哥洛夫湍流图像部分被实验所证实。统计理论中湍流的能量传递关系被更符合实际的U. Fr isch等所提出的B-模型所代替。湍流统计理论历时半个多世纪的发展,经泰勒、陶森德等人的努力,取得丰硕的成果,但仍不能绕过封闭性的困难,所得成果都还是很不完善的。湍流统计理论的重要性目前已有所下降[1]。我国周培源等提出了均匀各向同性湍流的准相似性条件以及相应均匀各向同性湍流的涡旋结构统计理论并得到实验的验证[4],进一步将在均匀各向同性湍流中得到的准相似性条件推广到一般的剪切湍流中,然后对关联方程的耗散项作出假定,利用逐级近似方法发展了湍流的统计理论[5],所得结果部分经实验证实。文[6]采用逐级迭代法对湍流平均运动方程和脉动速度关联方程 · 12·
第一篇 大气的组成与物理特性 第一章 第二章 第三章 第四章 第五章 大气的气体成份 大气中的粒子群 大气的运动、能量与构造 大气的光学特性 大气的电学特性
1
第二篇 大气湍流
粘性流体的两种形态： 层流和湍流。 层流是流体运动中较简单的状态， 普遍的却是湍流。
2
湍流研究的意义
湍流的研究与国防建设和国民经济中 的航空、船运、环境保护、气象、化工、 冶金、水利、医学等学科密切相关，如果 能掌握它的运动规律，对它进行合理的应 用和有效的控制，那么对基础研究与实际 应用将有重大的意义。
3
湍流研究的成果
人们对湍流结构、湍流边界层、湍流 剪切流、湍流的传热传质、湍流扩散、湍 流统计模型、大气湍流、晴空湍流、等离 子湍流、湍流测量等问题进行了广泛的研 究，并取得了丰硕的成果。
4
本节的内容
湍流的一般定义和描述； 湍流与层流的区别； 湍流理论发展的历史； 湍流理论简介； 湍流的特点； 大气湍流的复杂性； 湍流研究技术的发展。
5
湍流的一般定义和描述
1. 湍流是随机的（Reynolds，Taylor，Von Karman ，Hinze等），又具有拟序结 构。 2. 流体的湍流运动是由各种大小和涡量 不同的涡旋叠加而成的，其中最大涡 尺度与流动环境密切相关，最小涡尺 度则由粘性确定；流体在运动过程中， 涡旋不断破碎、合并，流体质点轨迹 不断变化。
6
湍流理论发展概述 一、湍流模型的研究背景 自然环境和工程装置中的流动常常是湍流流动，模拟任何实际过程首先遇到的就是湍流问题，而湍流问题本身又是流体力学理论上的难题。对于某些简单的均匀时均流场，如果湍流脉动是各向均匀及各向同性的，可以用经典的统计理论来分析，但实际上的湍流往往是不均匀的，这就给理论分析带来了极大地困难。这也就引发了对湍流过程进行模拟的想法。 对湍流最根本的模拟方法是在湍流尺度的网格尺寸内求解瞬态的三维N-S 方程的全模拟方法，此时无需引进任何模型。然而由于计算方法及计算机运算水平的限制，该种方法不易实现。另一种要求稍低的方法是亚网格尺寸度模拟即大涡模拟（LES），也是由N-S 方程出发，其网格尺寸比湍流尺度大，可以模拟湍流发展过程的一些细节，但由于计算量仍然很大，只能模拟一些简单的情况，直接应用于实际的工程问题也存在很多问题[1]。目前数值模拟主要有三种方法：1. 平均N-S方程的求解，2.大涡模拟（LES），3.直接数值模拟（DNS），而模拟的前提是建立合适的湍流模型。 所谓的湍流模型，就是以雷诺平均运动方程与脉动运动方程为基础，依靠理论与经验的结合，引进一系列模型假设，而建立起的一组描写湍流平均量的封闭方程组。目前常用的湍流模型可根据所采用的微分方程数进行分类为：零方程模型、一方程模型、两方程模型、四方程模型、七方程模型等。对于简单流动而言，一般随着方程数的增多，精度也越高，计算量也越大、收敛性也越差。但是，对于复杂的湍流运动，则不一定。湍流模型可根据微分方程的个数分为零方程模型、一方程模型、二方程模型和多方程模型。这里所说的微分方程是指除了时均N-S 方程外，还要增加其他方程才能是方程封闭，增加多少个方程，则该模型就被成为多少个模型。
湍流降阻 湍流减阻技术有泥沙减阻[ 1]、微汽泡及吹气和吸气减阻[ 2,3]、聚合物减阻[ 4]、涂层减阻[ 5]、磁减阻[6]、仿生非光滑减阻[7-12]等, 这些技术主要是控制边界层内的湍流结构, 特别是拟序结构, 从而达到控制湍流动能损耗, 实现减阻目的。 仿生学研究发现鱼类等水生动物和有翼昆虫等飞行动物经历了近亿年进化过程, 形成了一种满足自身生存需要的非光滑减阻表面。如Reif 教授在研究40 多种不同生长阶段的鲨鱼后, 发现当鲨鱼快速游动时, 表皮上有精细间隔的鳞脊, 鳞脊间有圆谷, 鳞脊的排列基本上与流动方向平行, Reif 认为, 鲨鱼皮上的鳞脊可以使边界层稳定, 减小快速游动阻力[9]。受此启发, 用仿生非光滑技术改变近壁区流场, 减小壁面摩擦阻力, 不会给使用体带来附加设备、额外能量消耗和污染物, 仅改变壁面形状就达到减阻效果,在各种减阻技术中被认为是最有前途的方法。
图1 为三角形、扇贝形和刀刃形三种仿生非光滑沟槽形状参数示意图, 其中s = 0. 1mm, h =0. 05mm, 刀刃形沟槽刃宽t = 0. 2 × h 。三种模型在相同的计算域中模拟, 将光滑表面与沟槽表面置于同一流场中, 便于结果对比, 减小计算误差。先在ANSYS 中建立几何模型, 对其进行离散化, 再将离散单元导入GAMBIT 中, 进行网格平滑处理和区域划分, 最后将网格导入FLU ENT 中进行计算及结果显示。为了便于观察流场运动情况, 沿流向布置8 个沟槽。三角形和扇贝形用六面体网格离散, 刀刃形用三角形网格离散。流向均匀划分40 个网格点, 垂向不等间距划分40 个网格点, 中心处网格最稀, 从中心向两边网格间距以0. 25 倍等比速度减小, 沟槽表面划分变尺寸网格, 沟槽网格密度在谷底最稀, 谷顶最密, 网格间距从谷顶到谷底以0. 5 等比速度减小。三种情况下沟槽表面所划分的网格密度相同, 并等于光滑表面。 图2 CFD模型 表1 三种沟槽表面上网格点数列表 网格总数沟槽表面积形状顶角s h 沟槽表面 网格数 三角形90°0.1 5×10-214 181023 4.53×10-6扇贝形- 0.1 5×10-216 197821 4.95×10-6刀刃形- 0.1 5×10-221 240005 6.00×10-6
关于湍流理论研究进展 摘要本文对近年来湍流理论在某些方面的研究进展作了概要介绍，对具有代表性的理论假设的思想方法，进行了扼要阐述，指出了相应的实用价值和局限性。 关键词湍流湍流统计理论混沌理论湍流拟序结构湍流剪切流动 1 无处不在的湍流现象 湍流是自然界中流体的一种最普遍的运动现象，它广泛的存在于我们生活周围。在大风吹过地面障碍物的旁边，在湍急的河水流过桥墩的后面，在烟囱中冒出的浓烟随风渐渐扩散等地方，都能观察到湍流运动现象。简单地说，湍流运动就是流体的一种看起来很不规则的运动。由于湍流现象广泛存在于自然界和工程技术的各个领域，因此湍流基础理论研究取得的进展就可能为经济建设和国防建设的广泛领域带来巨大的效益。例如，提高各种运输工具的速度以大量节约能源，提高各种流体机械的效益；改善大气和水体的环境质量，降低流体动力噪声，防止流体相互作用引发的结构振动乃至破坏；加强反应器内部物质的热交换与化学反应的速度等等。 然而像湍流这样，虽经包括许多著名科学家在内长达一个世纪多的顽强努力，正确反映客观规律的系统的湍流理论至今还没有建立，在整个科学研究史上也是不多见的。因此，可以说湍流是力学中没有解决的最困难的难题之一。因此，世界上许多国家一直坚持把湍流研究列为需要最优先发展的若干重大基础研究课题之一。 2 湍流理论的发展历史 湍流理论从它的思路来说大体可分为两类[1]。一类是先把流体动力学方程组平均以后，然后再设法使方程组封闭，求解后再和实验结果比较，看封闭办法是否正确。湍流中绝大部分理论是属于这一类型。另一类是先求解，取特殊模型，再引进平均，得到要求的物理量，和相应的实验结果进行比较。 2.1 Reynolds方程和混合长度理论 十九世纪70年代是Maxwell-Boltzmann分子运动理论取得辉煌成果的时代。它成功地解释了气体状态方程、气体粘性、气体热传导和气体扩散等一系列现象。湍流理论开始发展的时候，就受着这种思想支配。1877年T.V.Bonssinesq[2]又开始
边界条件 定义边界条件概述 边界条件包括流动变量和热变量在边界处的值。它是FLUENT分析得很关键的一部分，设定边界条件必须小心谨慎。 边界条件的分类：进出口边界条件：压力、速度、质量进口、进风口、进气扇、压力出口、压力远场边界条件、质量出口、通风口、排气扇；壁面、repeating, and pole boundaries:壁面，对称，周期，轴；内部单元区域：流体、固体(多孔是一种流动区域类型) ；内部表面边界：风扇、散热器、多孔跳跃、壁面、内部。(内部表面边界条件定义在单元表面，这意味着它们没有有限厚度，并提供了流场性质的每一步的变化。这些边界条件用来补充描述排气扇、细孔薄膜以及散热器的物理模型。内部表面区域的内部类型不需要你输入任何东西。) 下面一节将详细介绍上面所叙述边界条件，并详细介绍了它们的设定方法以及设定的具体合适条件。周期性边界条件在本章中介绍，模拟完全发展的周期性流动将在周期性流动和热传导一章中介绍。 使用边界条件面板 边界条件(Figure 1)对于特定边界允许你改变边界条件区域类型，并且打开其他的面板以设定每一区域的边界条件参数 菜单：Define/Boundary Conditions... Figure 1: 边界条件面板 改变边界区域类型 设定任何边界条件之前，必须检查所有边界区域的区域类型，如有必要就作适当的修改。比方说：如果你的网格是压力入口，但是你想要使用速度入口，你就要把压力入口改为速度入口之后再设定。 改变类型的步骤如下：: 1.在区域下拉列表中选定所要修改的区域
2.在类型列表中选择正确的区域类型 3.当问题提示菜单出现时，点击确认 确认改变之后，区域类型将会改变，名字也将自动改变(如果初始名字时缺省的请参阅边界条件区域名字一节),设定区域边界条件的面板也将自动打开。 ！注意：这个方法不能用于改变周期性类型，因为该边界类型已经存在了附加限制。创建边界条件一节解释了如何创建和分开周期性区域。需要注意的是，只能在图一中每一个类别中改变边界类型(注意：双边区域表面是分离的不同单元区域.) Figure 1: 区域类型的分类列表 设定边界条件 在FLUENT中，边界条件和区域有关而与个别表面或者单元无关。如果要结合具有相同边界条件的两个或更多区域请参阅合并区域一节。 设定每一特定区域的边界条件，请遵循下面的步骤： 1.在边界条件区域的下拉列表中选择区域。 2. 点击Set...按钮。或者，1.在区域下拉列表中选择区域。 2.在类型列表中点击所要选择的类型。或者在区域列表中双击所需区域.，选择边界条件区域将会打开，并且你可以指定适当的边界条件 在图像显示方面选择边界区域 在边界条件中不论你合适需要选择区域，你都能用鼠标在图形窗口选择适当的区域。如果你是第一次设定问题这一功能尤其有用，如果你有两个或者更多的具有相同类型的区域而且你想要确定区域的标号（也就是画出哪一区域是哪个）这一功能也很有用。要使用该功能请按下述步骤做： 1.用网格显示面板显示网格。 2.用鼠标指针（默认是鼠标右键——参阅控制鼠标键函数以改变鼠标键的功能）在图形窗口中点击边界区域。在图形显示中选择的区域将会自动被选入在边界条件面板中的区域列表中，它的名字和编号也会自动在控制窗口中显示改变边界条件名字 每一边界的名字是它的类型加标号数（比如pressure-inlet-7）。在某些情况下你可能想要对边界区域分配更多的描述名。如果你有两个压力入口区域，比方说，你可能想重名名它们
附件1 “风沙环境下高雷诺数壁湍流结构及其演化机理研究” 风沙运动引发的灾害已经成为影响人类社会的一个重要环境问题。要实现对风沙灾害的有效预报和合理防治，必须深刻认识风沙灾害的成因和规律。从流动的角度来看，风沙运动实质上是颗粒物质与高雷诺数大气边界层湍流相互作用的结果，其特征雷诺数Reτ可达106~107量级。目前有关风沙运动研究的理论基础仅基于定常平均假设，导致理论预测与实际情况存在显著差异。为提高风沙运动的预测精度和防治水平，必须依靠湍流特别是高雷诺数壁湍流的最新研究进展和理论突破。 高雷诺数壁湍流在湍流统计特性、流动结构等方面与低雷诺数情况存在较大差异，而风沙运动作为一种典型的高雷诺数流动，为高雷诺数湍流研究提供了非常有用的基准。本项目拟以高雷诺数风沙运动为主要研究对象，通过理论分析、实验室模拟、数值仿真和野外观测相互结合的方式，研究高雷诺数壁湍流的流动特性和机理，揭示湍流拟序结构对起沙和沙尘输运的作用和影响规律，为风沙灾害的预报和防治提供理论支持、预测方法和工程依据，由此形成风沙运动研究的中国特色。 一、科学目标 以我国风沙灾害防治为背景，针对高雷诺数湍流边界层的一般规律、沙尘起沙机制和输运特性，开展高雷诺数壁湍流的理论分析、实验测量、数值模拟和野外观测，掌握高雷诺数壁湍流流动特性和雷诺数影响规律，认识高雷诺数壁湍流拟序结构及尺度作用机理，揭示沙尘起跳和长距离输运机理，构建适用于高雷诺数风沙预报的数值计算
方法和计算平台。由此促进高雷诺数湍流和风沙运动学科的交叉融合，提升我国在湍流和风沙物理学领域的创新能力。 二、研究内容 （一）壁湍流统计特性的雷诺数效应。 开展高雷诺数壁湍流的大气边界层净风场测量，结合中等雷诺数直接数值模拟和高雷诺数大涡模拟，研究壁湍流统计特性随雷诺数的变化规律和趋势，包括：雷诺数对平均速度型与卡门常数的影响；湍动能第二峰的产生条件及能量输运特性；风沙对湍流统计特性的影响。 （二）高雷诺数壁湍流结构的动力演化特性与尺度作用机理。 结合流动显示、三维流场测量和直接数值模拟等手段，研究高雷诺数壁湍流中大尺度拟序结构的起源、演化和相互作用的特性、规律和机理，包括：边界层内大尺度/超大尺度结构的生成和动力学演化过程；边界层内外区流动结构的相互作用机制；沙尘与湍流拟序结构的相互影响规律。 （三）考虑高雷诺数效应的风沙运动预报方法。 综合考虑在高雷诺数条件下出现的湍流脉动、大尺度结构等复杂因素，建立计及内外区相互作用的湍流模型，发展适用于高雷诺数风沙预报的新型预报方法，完成近地表风沙流形成与发展过程的模拟，较为准确地预测沙粒的扬起过程及输运特性。 三、资助期限5年（2015年1月至2019年12月） 四、资助经费2000万元 五、申请注意事项 （一）申请人应当认真阅读本项目指南和通告，不符合项目指南和通告的申请项目不予受理。 （二）申请书的附注说明选择“风沙环境下高雷诺数壁湍流结构
边界条件设置问题 1、速度入口边界条件（velocity-inlet）：给出进口速度及需要计算的所有标量值。该边界条件适用于不可压缩流动问题。 Momentum 动量 thermal 温度 radiation 辐射 species 种类 DPM DPM模型（可用于模拟颗粒轨迹） multipahse 多项流 UDS（User define scalar 是使用fluent求解额外变量的方法） Velocity specification method 速度规范方法： magnitude，normal to boundary 速度大小，速度垂直于边界；magnitude and direction 大小和方向；components 速度组成Reference frame 参考系：absolute绝对的；Relative to adjacent cell zone 相对于邻近的单元区 Velocity magnitude 速度的大小 Turbulence 湍流 Specification method 规范方法
k and epsilon K-E方程：1 Turbulent kinetic energy湍流动能；2 turbulent dissipation rate 湍流耗散率 Intensity and length scale 强度和尺寸： 1湍流强度 2 湍流尺度=（L为水力半径）intensity and viscosity rate强度和粘度率：1湍流强度2湍流年度率 intensity and hydraulic diameter强度与水力直径：1湍流强度；2水力直径 2、压力入口边界条件（pressure-inlet）：压力进口边界条件通常用于给出流体进口的压力和流动的其它标量参数，对计算可压和不可压问题都适合。压力进口边界条件通常用于不知道进口流率或流动速度时候的流动，这类流动在工程中常见，如浮力驱动的流动问题。压力进口条件还可以用于处理外部或者非受限流动的自由边界。 Gauge total pressure 总压supersonic/initial gauge pressure 超音速/初始表压constant常数 direction specification method 方向规范方法：1direction vector方向矢量；2 normal to boundary 垂直于边界
层流和紊流 cengliu he wenliu 层流和紊流 laminar flow and turbulent flow 实际液体由于存在粘滞性而具有的两种流动形态。液体质点作有条不紊的运动，彼此不相混掺的形态称为层流。液体质点作不规则运动、互相混掺、轨迹曲折混乱的形态叫做紊流。它们传递动量、热量和质量的方式不同：层流通过分子间相互作用，紊流主要通过质点间的混掺。紊流的传递速率远大于层流。水利工程所涉及的流动，一般为紊流。 雷诺数表征液流惯性力与粘滞力相对大小，可用以判别流动形态的无因次数，记作。雷诺数的定义式为： [19-01]式中、、分别为液体的密度动力粘滞系数、运动粘滞系数；、为流动的特征速度和特征长度。雷诺数小时,粘性效应在整个流场中起主要作用,流动为层流。雷诺数大时，紊动混掺起决定作用，流动为紊流。对于同样的液流装置，由层流转换为紊流时的雷诺数恒大于紊流向层流转换的雷诺数。前者称上临界雷诺数，其值随试验条件而变，很不稳定；后者称下临界雷诺数，其值比较稳定，对于一般条件下的管流（圆管直径为特征长度，断面平均流速为特征速度），约为2300。 层流只存在粘滞切应力。在简单的剪切流中，粘滞切应力： [19-02]式中[19-03]为剪切变形速度,亦即速度沿垂直方向的变化率；为动力粘滞系数,只和液体种类及温度有关的常数。此式表达了著名的牛顿内摩擦定律。层流中摩擦阻力及沿程水头损失均与流速的一次方成正比，流速分布呈抛物线型。圆管层流流速分布如图1[ 层流和紊流流速分布比较] 所示。 紊流又称湍流。液体运动呈随机性，即速度、压强等均随时间、空间作不规则的脉动，是紊流的基本特征（图2[紊流流
在入口、出口或远场边界流入流域的流动，FLUENT 需要指定输运标量的值。本节描述了对于特定模型需要哪些量，并且该如何指定它们。也为确定流入边界值最为合适的方法提供了指导方针。 使用轮廓指定湍流参量 在入口处要准确的描述边界层和完全发展的湍流流动，你应该通过实验数据和经验公式创建边界轮廓文件来完美的设定湍流量。如果你有轮廓的分析描述而不是数据点，你也可以用这个分析描述来创建边界轮廓文件，或者创建用户自定义函数来提供入口边界的信息。一旦你创建了轮廓函数，你就可以使用如下的方法： ● Spalart-Allmaras 模型：在湍流指定方法下拉菜单中指定湍流粘性比，并在在湍流粘性 比之后的下拉菜单中选择适当的轮廓名。通过将m_t/m 和密度与分子粘性的适当结合， FLUENT 为修改后的湍流粘性计算边界值。 ● k-e 模型：在湍流指定方法下拉菜单中选择K 和Epsilon 并在湍动能（Turb. Kinetic Energy ）和湍流扩散速度（Turb. Dissipation Rate ）之后的下拉菜单中选择适当的轮廓名。 ● 雷诺应力模型：在湍流指定方法下拉菜单中选择K 和Epsilon 并在湍动能（Turb. Kinetic Energy ）和湍流扩散速度（Turb. Dissipation Rate ）之后的下拉菜单中选择适当的轮廓名。在湍流指定方法下拉菜单中选择雷诺应力部分，并在每一个单独的雷诺应力部分之后的下拉菜单中选择适当的轮廓名。 湍流量的统一说明 在某些情况下流动流入开始时，将边界处的所有湍流量指定为统一值是适当的。比如说，在进入管道的流体，远场边界，甚至完全发展的管流中，湍流量的精确轮廓是未知的。 在大多数湍流流动中，湍流的更高层次产生于边界层而不是流动边界进入流域的地方，因此这就导致了计算结果对流入边界值相对来说不敏感。然而必须注意的是要保证边界值不是非物理边界。非物理边界会导致你的解不准确或者不收敛。对于外部流来说这一特点尤其突出，如果自由流的有效粘性系数具有非物理性的大值，边界层就会找不到了。 你可以在使用轮廓指定湍流量一节中描述的湍流指定方法，来输入同一数值取代轮廓。你也可以选择用更为方便的量来指定湍流量，如湍流强度，湍流粘性比，水力直径以及湍流特征尺度，下面将会对这些内容作一详细叙述。 湍流强度I 定义为相对于平均速度u_avg 的脉动速度u^'的均方根。 小于或等于1%的湍流强度通常被认为低强度湍流，大于10%被认为是高强度湍流。从外界，测量数据的入口边界，你可以很好的估计湍流强度。例如：如果你模拟风洞试验，自由流的湍流强度通常可以从风洞指标中得到。在现代低湍流风洞中自由流湍流强度通常低到0.05%。. 对于内部流动，入口的湍流强度完全依赖于上游流动的历史，如果上游流动没有完全发展或者没有被扰动，你就可以使用低湍流强度。如果流动完全发展，湍流强度可能就达到了百分之几。完全发展的管流的核心的湍流强度可以用下面的经验公式计算： ()81Re 16.0-?'≡H D avg u u I
