湍流降阻
湍流减阻技术有泥沙减阻[ 1]、微汽泡及吹气和吸气减阻[ 2,3]、聚合物减阻[ 4]、涂层减阻[ 5]、磁减阻[6]、仿生非光滑减阻[7-12]等, 这些技术主要是控制边界层内的湍流结构, 特别是拟序结构, 从而达到控制湍流动能损耗, 实现减阻目的。
仿生学研究发现鱼类等水生动物和有翼昆虫等飞行动物经历了近亿年进化过程, 形成了一种满足自身生存需要的非光滑减阻表面。如Reif 教授在研究40 多种不同生长阶段的鲨鱼后, 发现当鲨鱼快速游动时, 表皮上有精细间隔的鳞脊, 鳞脊间有圆谷, 鳞脊的排列基本上与流动方向平行, Reif 认为, 鲨鱼皮上的鳞脊可以使边界层稳定, 减小快速游动阻力[9]。受此启发, 用仿生非光滑技术改变近壁区流场, 减小壁面摩擦阻力, 不会给使用体带来附加设备、额外能量消耗和污染物, 仅改变壁面形状就达到减阻效果,在各种减阻技术中被认为是最有前途的方法。
图1 为三角形、扇贝形和刀刃形三种仿生非光滑沟槽形状参数示意图, 其中s = 0. 1mm, h =0. 05mm, 刀刃形沟槽刃宽t = 0. 2 × h 。三种模型在相同的计算域中模拟, 将光滑表面与沟槽表面置于同一流场中, 便于结果对比, 减小计算误差。先在ANSYS 中建立几何模型, 对其进行离散化, 再将离散单元导入GAMBIT 中, 进行网格平滑处理和区域划分, 最后将网格导入FLU ENT 中进行计算及结果显示。为了便于观察流场运动情况, 沿流向布置8 个沟槽。三角形和扇贝形用六面体网格离散, 刀刃形用三角形网格离散。流向均匀划分40 个网格点, 垂向不等间距划分40 个网格点, 中心处网格最稀, 从中心向两边网格间距以0.
25 倍等比速度减小, 沟槽表面划分变尺寸网格, 沟槽网格密度在谷底最稀, 谷顶最密, 网格间距从谷顶到谷底以0. 5 等比速度减小。三种情况下沟槽表面所划分的网格密度相同, 并等于光滑表面。
图2 CFD模型
表1 三种沟槽表面上网格点数列表
网格总数沟槽表面积形状顶角s h 沟槽表面
网格数
三角形90°0.1 5×10-214 181023 4.53×10-6扇贝形- 0.1 5×10-216 197821 4.95×10-6刀刃形- 0.1 5×10-221 240005 6.00×10-6
在ANSYS 中建立的几何模型如图2( a) 所示, 计算域展向长度为0. 8mm, 流向长度为4mm, 垂向高度为4mm。图2( b) ~ 2( f ) 为离散后的CFD 模型, 扇贝形和三角形离散的六面体网格图相似, 在此只列出三角形的CFD 模型, 沟槽表面所划分的网格点数列于表1 中, 刀刃形沟槽表面形状比较特殊, 很难划分六面体网格, 只能划分四面体网格。
2. 2 边界条件
流场分析时认为流场稳定, 各参数不随时间变化; 流体为不可压缩流, 密度和黏性等物理性质不随时间变化; 不涉及传热问题; 采用各向异性假设。用有限体积法求解N-S 方程, 近壁区采用B-L两层湍流模型, 远离壁面区采用雷诺应力湍流模型( RSM) , 边界条件为光滑表面与沟槽表面施加固壁无滑移条件, 即上下壁面X , Y, Z 三个方向速度为零,入口处给定质量流率m = 0. 2 kg/ s, 流向和垂直于流向的方向施加周期边界条件。计算温度t = 20℃,流体介质为水, 动力黏度μ= 0. 001N×s/ m2, 密度ρ= 998 kg / m, 运动黏度υ= 1×10-6m2 / s, 雷诺数Re= 6.0×105 , 雷诺数计算时取过流断面水力直径为特征长度。
3 三种仿生非光滑沟槽表面流场分析
3. 1 剪应力分析
计算结果表明三种沟槽表面剪应力均小于光滑表面, 具有减阻效果, 但由于沟槽形状的不同减阻效果不同, 三角形沟槽减阻效果最差, 刀刃形沟槽减阻效果最佳。
图3 沟槽表面应力云图
光滑表面单元平均剪应力为1. 2×104 N/ m2。由沟槽表面剪应力云图3 可以看出三角形沟槽表面
最大剪应力为1.07×104 N/ m2 , , 比光滑表面减小10.8%; 扇贝形沟槽表面最大剪应力为5.1×103 N/m2 , 比光滑表面减小57.5% ; 刀刃形沟槽表面最大剪应力为4. 5×103 N/ m2 , 比光滑表面减小62.5% 。由图3~ 4 可见三种沟槽表面高应力区出现位置及面积不同, 三角形沟槽高应力区起始位置最低并且面积最大, 壁面总阻力最大, 减阻效果最不明显; 刀刃形沟槽高应力区出现在刀刃尖端非常窄的带形区域内, 起始位置最高并且面积最小, 壁面阻力最小, 减阻效果最好。
图5 三种沟槽表面及光滑表面展向及垂向速度矢量图
3. 2 速度场分析
图5 给出了三角形、扇贝形和刀刃形沟槽表面和光滑表面展向和垂向速度矢量图, 通过对比可见沟槽表面对湍流结构产生影响。三种沟槽表面流向涡的展向运动都产生分离并生成二次涡, 但是二次涡的位置、近壁区流体上冲和下扫运动的强度不同。Choi曾指出沟槽减阻与否与沟槽面漩涡有很大关系[ 12]。三角形沟槽表面二次涡位置最低, 壁面受高强度流体上冲和下扫运动强度最大, 动量传输最强, 故壁面受高应力影响区域的面积最大, 由于沟槽谷底间距及壁面曲线斜率最小, 谷底附近流体受壁面阻碍并且安静流区域面积最小, 所以层流底层厚度最小, 壁面总阻力最大, 减阻效果最差。刀刃形沟槽表面二次涡停留在沟槽尖顶附近, 位置最高, 与壁面相接触的流体运动强度最弱, 壁面几乎不受高强度流体上冲和下扫运动影响, 壁面流体的动量传输较低, 由于沟槽谷底间距及壁面曲线斜率最大, 谷底附近安静流体的运动比较自由并且区域最大, 所以层流底层厚度最大, 整个非光滑表面剪应力最低, 总阻力最小, 减阻效果最好。
图6 雷诺剪应力曲线图
3. 3 雷诺应力分析
由图6 雷诺剪应力曲线可知三种沟槽表面的雷诺应力均小于光滑表面。光滑表面、三角形、扇贝形和刀刃形沟槽雷诺应力最大值分别为8 m2 /s2、7. 8 m2 / s2、7 m2 / s2和6. 2 m2 / s2。雷诺应力是横向脉动在剪切场中的体现, 横向脉动体现了平均剪切率产生的流向脉动动能的传递。故三角形沟槽表面附近横向脉动最大, 对流向脉动动能的传递功能最强,流体对壁面的作用力最大, 壁面摩擦阻力最大, 减阻效果最差; 刀刃形沟槽表面横向脉动最小并且流向脉动动能的传递功能最弱, 流体对壁面的作用力最小,壁面总阻力最小, 减阻效果最好。
3. 4 湍流统计分析
图7 为光滑表面与三种沟槽涡量曲线图。由计算结果可知光滑表面流向涡量、展向涡量和垂向涡量平均值分别为1. 5 ×1051/ s、3. 8 × 1061/ s 和5 ×
1051/ s。三角形沟槽表面流向涡量、展向涡量和垂向涡量的最大值分别为1. 25 × 105 1/ s、2. 5 × 1061/ s 和2. 0 × 106 1/ s; 扇贝形沟槽三个方向涡量的最大值分别为1. 05 × 1051/ s、2. 0 × 106 1/ s 和1. 5 × 106 1/ s, 小于三角形沟槽表面上相应涡量值; 刀刃形沟槽三个方向涡量的最大值分别为1.
0 × 1051/ s、1. 8 × 106 1/ s和2. 4 × 106 1/ s, 在三种情况下最小。由此可见三种沟槽表面流向涡量和展向涡量的最大值小于光滑表面附近相应涡量的最大值, 垂向涡量最大值大于光滑表面, 即沟槽抑制流向涡的展向运动。由于三角形沟槽流向涡量和展向涡量的最大值在三种沟槽中最大, 与光滑表面相应涡量值的差距最小, 流向和展向涡量被三角形沟槽表面减小的程度最小, 故其对流向涡的展向运动的抑制作用最不明显,对湍流拟序结构的影响程度最差, 减阻率最低[ 13]。刀刃形沟槽流向涡量和展向涡量的最大值在三种沟槽中最小, 与光滑表面相应涡量值差距最大, 流向和展向涡量值被刀刃形沟槽表面减小的程度最大,故其对流向涡的展向运动的抑制作用及对湍流拟序结构的影响程度最大, 减阻率最高。
图7 沟槽三个方向涡量图
表2 计算结果与实验结果对比表
形状光滑表面阻
力F S（N）
非光滑表面
阻力F NS（N）
减阻率
F NS-F S/F S
WALSH BECH ERT
三角形0.0378 0.0366 -3.2 -2 -2.5 扇贝形0.0372 0.0338 -9.1 -8 -7
刀刃形0.0375 0.0339 -9.7 -9 -8
通过分析同一流态中沟槽表面的剪应力、速度场及涡量, 可知三种沟槽表面高应力区起始点位置、区域面积、二次涡位置及流体对壁面上冲和下扫运动强度、层流底层厚度、横向脉动速度、流向涡量和展向涡量的不同, 使沟槽减阻效果不同。三角形沟槽减阻效果最差, 刀刃形减阻效果最佳。造成减阻效果不同的主要原因是沟槽形态不同, 对湍流拟序结构的扰动不同。沟槽顶角越小, 沟槽谷底间距和沟槽表面形状曲线的斜率越大, 则二次涡被抬的越高, 层流底层厚度越大, 沟槽对湍流拟序结构中流向涡的展向涡卷影响越大, 沟槽表面减阻效果越好, 为设计最佳减阻沟槽表面提供依据。
4 计算结果与实验结果对比
通过对剪应力进行面积积分得到壁面阻力F 。WALSH ( 1982) 等的风洞实验[ 11]和BECHERT( 1997) 等的油槽实验[ 8]为沟槽表面流场特性的研究提供了必要的实验基础。采用与该实验条件相同的计算条件, 通过对比可以看出, 计算结果与实验结果有较好吻合, 在相同的特征尺寸下, 沟槽形状不同导致减阻效果有很大差异。
湍流降组应用实例
4.1 沟槽降阻
早期,对于减阻现象的研究一般集中在利用测力天平等设备直接测量壁面所受阻力的大小。随着研究的深入,研究者们越来越多地将目光集中在沟槽面湍流边界层内部流动结构及其相关规律的研究。由于在层流流动中未曾发现沟槽的减阻效应,同时,又由于流体输运设备中大多数流体的流动状态为湍流,因此就其根本而言,沟槽面的湍流减阻技术是湍流理论研究的一个重要组成部分。
迄今为止,沟槽面湍流减阻技术仍未成熟,目前还未真正走出实验室。其应用范围归纳起来主要有三方面:飞行器、流体驱动设备、管道输运系统。
早期见诸报道的是20世纪80年代德国飞机制造商利用带沟槽的飞机机身能使飞机节省燃料8%。而空中客车公司在A320试验机面积的70%贴上沟槽薄膜,达到了节油1%～2%的效果。
在国外,如美国、欧洲乃至我们的邻居印度近些年陆续开展的飞行器沟槽面
减阻的实验研究,已经取得了较大的进展。国内对其在飞行器上的应用研究正处于起步阶段。如北京航空航天大学的王晋军[1]、杨弘炜[2] ,西北工业大学的李育斌[3] ,南京航空航天大学的潘家正[4]等均作了一定的工作; KSB 公司[5]在多级泵的叶片表面加工成一定形状的沟槽后综合效率提高了1.5%;在管道输运中,1984年,Nitschke [6]通过测量具有流向沟槽面衬里管道的两端压差获得了一定的减阻效果。DLR Berlin 的研究机构及日本的研究人员各自对内衬沟槽面的输油或输水管道进行了减阻实验研究均发现管输量有不同程度的提高。由上可见沟槽减阻技术具有广阔的应用前景和发展空间。
4.1.1 影响沟槽面湍流减阻的因素
影响沟槽面减阻效能的因素,概括起来有沟槽面自身特性和沟槽面所处的流场环境两类。沟槽面自身因素包括尺度和形状。沟槽面所处流场环境因素主要有流场压力梯度、过流截面形状、来流速度等。
a.沟槽几何特性
沟槽的几何尺寸对湍流减阻的影响始终是人们研究的一个重点。Choi[7]认为沟槽面阻力的减小或增加取决于沟槽与近壁区拟流向涡之间的相互作用。当沟槽的无量纲尺度与流向涡的平均尺度相当时就有减阻发生。Walsh[8-9]也认为具有减阻效应的沟槽必须具有锐利的峰脊而且沟槽间距与低速条带间距必定存在某种关系。通过将沟槽的间距与湍流猝发时条带的间距尺寸相比得出这样的推测:沟槽形状尺寸的设计是要以抑制低速条带的振荡与成长为目的。因此,较为一致的看法是:当沟槽的无量纲间距和高小于30 个粘性长度时(ν/ u 定义为粘性单元,ν为流体的运动粘性系数; u 为当地摩擦速度) ,沟槽面具有减阻效应。为了获得最大的减阻效果,人们对截面为各种形状的沟槽进行了研究。目前所知用于试验的槽型有:V 字形(对称和非对称) 、半圆形、U 形、矩形、不规则四边形、齿形等。尽管用做试验的槽型很多,但Walsh[8]发现对称V字形的减阻效果最好且当s+ = 15 , h+ = 13 ( s+ =su /ν, h+ = hu /ν,分别为采用粘性单元无量纲化后沟槽的槽间距及峰高) 时可得到8%的减阻率。而高横比为1的V 型沟槽为最优几何尺寸。同样Walsh[10 ]对一系列峰脊形状不一的对称V字槽型研究后发现槽底为等边三角形的槽型弱化了减阻效果,槽底为某一曲率弧线的则增强了减阻效果。La2zos & Wilkinson[11]对高/ 横比不同的不规则四边形沟槽面研究后发现减阻量大致与槽的高度成正比而与间距成反比,最大减阻量发生在大“高横比”沟槽面上, 且与对称V型沟槽的8%相当, 这一点与Walsh[8]实验结论相近,也与
Berchert[12]的理论探讨结果相一致。
b.流场压力梯度
在大多数工况下,边界层流场中存在某一压力梯度,因此,需要考虑压力梯度对于沟槽面的减阻效果是否存在影响。Walsh[13 ]对这一问题进行了讨论。他认为:小压力梯度下,沟槽表面仍然具有减阻效应,效果与零压力梯度下相比基本不变,这一点基本上取得共识;而对于中等或强压力梯度下,人们的意见就发生了分歧——Squire & Savill[14] , Truong & Pulvin[15]认为沟槽减阻的效果不明显,而另一些研究者如Choi[16] ,Walsh[13]等则认为还是具有一定的效果,至少不变。Debisschop & Nieuwstadt [17]发现风洞中负压力梯度下不规则沟槽面最大可获得13%的减阻效果,这要比零压力梯度下8%的减阻效果增加了6%～7%。
c.沟槽面放置方式
在他人实验中,沟槽面有顺流向和垂直流向两种放置方法。梁在潮[18]在水洞中分别进行了横、纵两向沟槽面边界层的流动显示实验。他发现流向沟槽面可以控制低速条带的数量;而横向沟槽则控制低速条带的长度,槽愈深,条带长度愈短。王晋军则认为横向沟槽的减阻效果不明显。但潘家正[4]在横向沟槽面实验中却获得了近10.2 %的减阻效果。而沟槽面顺流向放置时又可分为将沟槽峰脊与基础面平齐和沟底与基础面平齐两种方式。Lazos & Wilkinson[11]的矩形沟槽板实验中发现两种放置方式对阻力的影响没有显著差别。但事实上,Bacher & Smith[19] , Vukoslavcevic[20] , Gallagher & Thomas[21]在实验中都将沟槽的峰脊与基础面保持平齐,这样做可尽量避免来流流场受到沟槽锐利断面的影响。
4.1.2 沟槽面湍流面减阻的机理
沟槽面湍流减阻机理的研究人们从NASA 兰利的发现及鲨鱼等快速游动鱼类的鳞片上获得这样的启示:光滑表面并非经典Darcy 实验所描述的那样是减阻的最佳表面。研究者通过对沟槽面所受表面阻力的测量和对局部流场流动结构的研究均能得出阻力相对减小的结论,得知“沟槽面能在一定流动条件下减阻”是一个事实。剩下的问题是沟槽面减阻机理是什么。由于沟槽的减阻机理直接涉及到湍流流动结构,因此在湍流结构未搞清楚以前不可能真正明了它的机理。这也是为什么各家所提出的沟槽面减阻机理多为猜想。将各家观点归纳起来主要有以下几类:
①单纯从壁面剪切阻力角度出发提出减阻机理。Gallagher & Thomas[21]认为
由于粘性底层厚度的增加而产生减阻。
②从湍流拟序结构理论出发。Choi[7 ]通过对瞬时流场的研究提出具有微小间距的沟槽通过限制流向涡的位置来降低粘性阻力;Bacher & Smith[19]认为流向涡能加强低速条带的展向聚集和低动量流体的向外“猝发”。而减阻沟槽的作用在于通过在槽内形成的“二次涡”来抑制低速条带的展向聚集。这样就削弱了流向涡将低动量流体进行展向积聚的能力,也就抑制了动量交换。另外由于沟槽的存在使因剪切层的不稳定所致的“猝发”强度变弱。
③从机械减阻原理出发,提出类似“空气轴承理论”。潘家正[4 ]在解释减阻机理时提出了“微型空气轴承”的概念。他认为在湍流边界层底部按一定间距安置尺寸适当的横向小沟槽,有可能“锁住”流动的小涡。小涡本身具有旋转的涡能,被沟槽挡住后,滞留在合适的凹坑内继续转动(或不动) ,就像一支支微型的空气轴承。Lazos & Wilkinson[11]认为沟槽减阻的唯一机理在于适当形状、尺寸的沟槽面近壁区形成了低动量、几近于Stokes 流,是槽内的微小空间“锁住”了低动量流体。
④具有减阻效应的沟槽面不但能通过控制低速制条带间距来降低湍流“猝发”频率,而且在“猝发”后的高速“下扫”过程中因其几何结构使“藏”在槽内相对安静的流体避免或部分避免因高速“下扫”而“诱导”出较大速度剪切层,从而实现减阻。
4.1.3 沟槽面对湍流边界层流动特征的影响
a.流向平均速度的变化
大多数研究者发现具有减阻(或增阻) 效应的沟槽面湍流边界层流场速度分布与光滑板一样仍然遵守“标准速度律”,只是对数区要上抬(或下降) ,即:U += Aln y + + B 中的B 增加(或减小)了(其中,U + = u/ u * 、y + = yu * /ν分别为无量纲化速度及横向距离; A 、B 在平板流动中为卡门常数) 。王晋军[1] ,Choi[7] , Tang[12] ,Hooshmand[23] ,Choi[24]都发现减阻沟槽面的对数区明显上抬,说明沟槽面湍流边界层的粘性底层要比光滑面的厚。这一现象与长链聚合物减阻剂所形成的边界层很相似[25-26]。但Bacher & Smith[19]的流动显示实验却发现沟槽面的平均速度分布与光滑面在总体上很相似,两者之间的差别很小。
为了深入了解沟槽内部的流动特性, Seong-Ryong Vukoslavcevic[20]和Park[27]等人分别选用大尺度沟槽进行研究。他们发现在相同流动条件下峰脊处的速度梯度u/ 9y 要比光滑面上同一位置的稍大,这表明当地剪切应力较大;而沟
底处的情况则相反。Yuji Suzuki[28]发现当槽间距s+ = 15 时,平均速度在展向分布的不均匀性限定在( y+ - y+P ) <9 (式中y+P 为沟槽峰处的无量纲高度) 范围内,沟槽面对平均速度分布的影响只限定在粘性底层;而当时s + = 31 过渡层也受到了影响,对数廓线较比光滑面的略有下移,这一结果与Choi[7]对s+ = 40 的沟槽面进行数值模拟所得的结果相一致。
b. 沟槽面对湍流脉动强度的影响
湍流脉动的强弱与湍流所致的混合程度密切相关。具有减阻效应的沟槽面应当能够有效降低近壁区湍流脉动强度以抑制湍流的“旺盛”。Debisschop& Nieuwstadt [17]发现流向速度脉动强度只在近壁处才受到沟槽的影响,而在“外部”,沟槽面与光滑面的流向速度脉动强度则大致相同。他们认为近壁区湍流度的降低水平与摩擦速度的降低成正比。这一结果还表明近壁处的湍流度测量可以作为测量沟槽减阻的替代方法。Choi[29] ,Vukoslavcevic[20]也通过实验发现沟槽近壁区特别是沟底处的湍流脉动强度显著地减弱。但Bacher & Smith[19]以及Hoosh2mand[23]却发现沟槽面上流向速度脉动强度没有多少改变。这可能是由于他们在采用热线测量时离壁面不足够近的原因。王晋军[1]则发现:虽然沟槽面的流向脉动强度基本没有变化,但最大值所对应的位置却较光滑面降低了。
c.高阶矩特性
湍流的高阶矩特性是指正则化的三阶矩和四阶矩,分别被称为偏斜因子和平坦因子。用此两者来判断流向速度脉动的概率密度函数p ( u′) ( u′为流向速度脉动) 于高斯分布的轴对称性和形状变化,并以此来研究边界层内的流动变化。Choi[7 ]对V 字形沟槽进行了直接数值模拟发现:偏斜因子及平坦因子在y + > 30 的区域内基本与光滑面一致。但在沟槽附近却发生显著的改变。u′的偏斜因子及平坦因子在槽内减小而在峰脊处则增加了。Vukoslavcevic[20 ]在研究大尺度V 字形沟槽时发现:在槽内高度约一半的位置处( y/δ≈0. 02 ,式中δ为湍流边界层厚度,mm) u′的偏斜因子和平坦因子变得很大(正值) 。考虑到该处的湍流脉动强度很小,他认为该处有少量但带有强脉动的流体微团从较高流层“冲击”下来。Bacher & Smith[19 ] , Hoosh2mand[23 ] ,王晋军[1 ]却发现沟槽面对近壁区的偏斜因子及平坦因子没有影响。这个差别在于文献[ 1 ,23 ]中测量区域只局限在y + > 10 的区域。
4.2 肋条减阻
自从20 世纪70 年代NASA 兰利研究中心发现具有顺流向微小肋条的表面
( 以下简称肋条表面) 能有效地降低壁面摩阻, 突破了表面越光滑阻力越小的传统思维方式, 肋条减阻成为湍流减阻技术中的研究焦点。
4.2.1 减阻效能研究
近些年, 为了最大限度的实现减阻, 人们对肋条形状进行了大量实验和优化设计。柏林的Bechert 和Brused 等利用一种测量阻力精确度可达 0. 3% 的油管对各种肋条表面的减阻效能进行了研究[ 1]。他们测试了多种形状的肋条, 包括三角形的, 半圆形的、刃形的, 以及三维的肋条。结果表明,V 形肋条减阻效果最好, 最大可得到10%的减阻幅度。Bechert 和他的同事设计并测试了刃形肋条与喷射状狭长切口复合的表面。他们设想通过湍流边界层的压力波动驱动流体在小的切口里如同喷射般的进出, 从而产生推力, 进一步增大减阻幅度。最终利用这种形状的肋条, 测得的最大减阻幅度将近9%。米兰大学的Lunchini等对肋条的形状优化进行了技术和理论上的探讨[ 2] 。他们认为通过最大化肋条顺流向的突起高度与其沿横向流动方向的突起高度之间的差距, 就可以实现优化减阻。因为这样就能使肋条对横向流动的阻抗最大而对纵向流动的阻抗最小。北京航空航天大学的杨弘炜等、提出了一种菱形网状的小圆坑点阵结构, 水洞实验表明这种结构应用于NACA-16012 翼型表面的减阻效果最高可达22%[ 3] 。此外, 人们还研究了压力梯度对肋条表面减阻效能的影响。荷兰代夫特科技大学的DeBisschop 和Nieuwstadt 通过直接测量阻力和速度, 发现在逆压力梯度的湍流边界层中, 采用肋条表面可以得到高达13%的减阻[ 4] 。这进一步验证了Choi 先前的研究结果。他曾对肋条面在不同压力梯度条件下湍流边界层中的速度剖面进行过详细的测量。
4.2.2 肋条对边界层的影响研究
为了利用肋条控制湍流和层流边界层, 人们进行了大量的实验研究。Choi 和Orchard 在诺丁汉姆大学的低速边界层流道中进行试验, 研究了热的肋条表面的传热加强以及肋条的转捩延迟作用[ 5] 。结果显示在转捩的非线性阶段, 动量厚度上升速率伴随着肋条面上湍流强度的减弱而减小。从而表明肋条面对活跃的层流边界层向湍流的转捩有明显的延迟作用。俄罗斯理论与应用力学学会也进行了肋条面层流边界层的实验研究[ 6] 。结果表明肋条面能使A- 涡转化为湍流斑点的过程延迟, 并能使转捩点向下游移动。在转捩的线性阶段采用肋条面时, T-S波的生长速率的增加与Luchini. 的数值计算结果符合得很好。Boiko 等则进行了肋条面控制三维流动转捩的效果试验[ 7] 。他通过用扰流器激励后掠翼边
界层的流向涡进行试验。结果表明肋条能抑制三维边界层层流向湍流的转捩发展。Grek 等的试验还证明肋条能充分影响单一粗糙单元后部尾流处漩涡的发展方式, 从而导致湍流的转捩延迟。也有学者对肋条表面的猝发特性和条带结构进行了研究。已有的研究结果表明肋条表面的湍流猝发强度低, 但对于肋条表面湍流猝发频率、条带结构的影响如何, 目前还没有一个较为肯定的结论, 不同学者仍有不同的看法。
4.2.3 减阻机理研究
近些年, 为了有效的设计减阻表面, 人们的注意力集中到肋条表面湍流减阻机理的研究。许多学者从不同的角度对减阻机理进行了探讨。Gallagher 和Thomas 认为是由粘性底层厚度的增加造成的; Bacher和Smith 归结为反向旋转的流向涡与肋条尖顶形成的小的二次涡的相互作用, 认为二次涡减弱了与低速带条相联系的流向涡, 并在肋条之间的沟槽内保留低速流体; 流动显示结果表明, 注入的染色液的展向扩散限于肋间沟槽内, 相邻沟槽间的相互作用较弱。Starling 和Choi 认为最主要的是纵向凹槽与马蹄形涡相互作用并阻碍漩涡的进一步发展, 从而减低了湍能的耗损, 实现了转捩延迟和湍流减阻。肋间沟槽限制了流向涡的展向运动, 引起壁面猝发变弱, 从而降低了湍能耗损, 导致了壁面摩阻的减少[ 8] 。Walsh 认为狭窄的V 型肋间沟槽的沟谷保留有低摩阻的低速安静流速因而降低了总的阻力。这一点被Park 和Wallace 对肋条侧面摩阻的精细测量所证实, 他们得到侧壁上面1/ 4 部分的摩阻与光滑面大致相等, 其余3/ 4 部分比光滑面小, 从而导致了总摩阻的降低[ 9] 。Vukoslavcevic 等通过测量肋条尖顶和沟槽低谷垂线上的流速分布得到在尖顶处摩阻增加85%, 而在低谷摩阻降低很多。Schwarz-vanManen 等得到了类似的结果。由于缺乏对低速条带结构系统的和细致的研究, 低速带条的变化与减阻的关系还不太清楚。
4.2.4 应用研究
大量的研究工作表明了肋条表面减阻的可靠性和可应用性, 国外的研究已进入工程实用阶段, 空中客车将A320 试验机表面积的约70% 贴上肋条薄膜, 达到了节油1% ~ 2% 的效果。NASA 兰利中心对Learjet 型飞机的飞行试验结果减阻约在6% 左右。在国内, 李育斌等在1: 12 的运七模型具有湍流流动的区域顺流向粘贴肋条薄膜后, 试验表明可减小飞机阻力5%~ 8%[ 10] 。
4.3 粘性减阻
粘性减阻就是通过或从外部改变流体边界条件或从内部改变其边界条件, 依靠
改变边界材料的物理、化学、力学性质或在流动的近壁区注入物理、化学、力学性质不同的气体、液体来改变近壁区流体的运动和动力学性质, 从而达到减阻目的的技术。
4.3.1 柔顺壁减阻
自从20 世纪60 年代Kramer 利用/ 人造海豚皮0进行柔顺壁湍流减阻试验以后, 许多学者深入进行了理论和实验研究。沃里克大学的Lucey 等研究了柔顺壁的转捩延迟作用[ 11] 。从理论上证明Kramer柔顺壁具有充分的转捩延迟作用。他们的数值模拟结果与Gaster 在1987 年进行的一系列水池拖曳实验结果相吻合。国内南京航空航天大学的张庆利等进行了用主动柔顺壁运动控制边界层转捩的实验研究[ 12] 。结果表明边界层转捩过程中的扰动即使已发展到非线性阶段, 也能被主动柔顺壁的运动所控制。近期Cooper 和Carpanter 致力于研究优化柔顺涂层以达到最大程度的减低表面摩擦阻力, 例如采用复合柔顺嵌板以及各向异性的涂层等[ 13] 。他们还研究了柔顺性转盘对边界层转捩的影响。结果表明柔顺壁能减弱第一类无粘性不稳定性, 而对第二类粘性不稳定性则只有当壁的柔顺性增加到一定程度, 才能起到减弱的作用。尽管试验结果没有确定的表明采用柔顺性转盘临界雷诺数会增大, 但有迹象表明通过增加壁的柔顺性就能实现这一点。俄罗斯学者Kulick 和Semonov 研究证明柔顺壁能有效的降低表面摩阻和流动噪声, 降幅可达到17% [ 14] 。诺丁汉姆大学的Choi 对其结果进行了一系列的验证试验[ 15] 。结果表明其中一种柔顺壁在整个测试流速范围内, 湍流减阻可达7%, 相应的柔顺壁下游的表面摩擦力下降7% , 壁压波动强度减弱19%.结果还表明整个边界层的湍流强度减弱了5% 。此外, 对数速度分布图出现了明显的上升趋势, 表明由于柔顺壁的作用使得粘性底层变厚, 边界面上流速梯度减小, 从而减小边界面上的剪力, 也减小了由于剪力做功而发散的能量, 实现了减阻。
4.3.2 聚合物添加剂减阻
在牛顿流体中溶入少量长链高分子添加剂, 可以大幅度的降低流体在湍流区的运动阻力, 减缓湍流的发生。它最早是Toms1947 年在观察管内流动聚合物机械降解时发现的, 故又称Tom 效应。聚合物添加剂减阻是通过从液体内侧边界创造条件, 以实现减阻。长链高分子聚合物添加剂能导致减阻的共同特点是: 其额定分子量数量级都是高达百万的。学者们对于它的减阻机理进行了大量的研究。Baron 等采用有限可伸长的柔性哑铃状模型对有聚合物添加剂的边界层进行
了直接数值模拟计算[ 16]。结果表明聚合物添加剂能够影响流向涡的强度, 增大低速带条的间距, 从而减小的湍流剪切应力实现了减阻。Yarin 等则归结于聚合物稀溶液的高粘度阻碍了涡的扩展, 减低了湍流的猝发频率, 使得流速更加平稳从而导致了减阻。荷兰代夫特科技大学的Den Toonder 对有聚合物添加剂的湍流管流进行了直接数值模拟以及激光多普勒风速测量法试验, 结果显示由聚合物扩散引起的各项异性的粘性应力是导致减阻的主要因素。西安交大王海林等用基于单参数的椭球珠簧二元模型, 分析了减阻流中聚合物分子的动力学行为, 结果表明由于聚合物分子的变形效应, 其旋转频率随着剪切率的增大而减小, 从而提高了流体的稳定性, 利于减阻[ 17]。聚合物添加剂减阻由于方便实现, 在很多领域得到了广泛的应用。尤其用在原油的输送中, 可减少长输送管线的中间泵站, 节约能源和设备, 提高流量和缩短船只的在港停泊时间。例如美国的一条海底输油管线, 直径0. 356m, 年输能力800 万桶, 添加聚合物减阻剂后, 减阻率达26%, 输量提高了18% ,基本取消了驳船。现在世界各国几十个地区的30多条管线的原油或成品油输送使用了聚合物添加剂。此外, 在医学上可以用来减少血液流动的粘性摩阻, 增大血流量, 以治疗冠心病。在水射流技术方面, 也可采用聚合物添加剂, 以提高高速水射流的出口动量、切割能力、射喷量和射程。
4.3.3 微气泡降阻
早在18 世纪人们就开始在船壳和水的边界之间注入一层空气, 减小其表面摩擦力。但是, 由于气液交界面的不稳定性, 这种设想在实际中很难应用。
微气泡减阻就是基于这种设想提出来的, 它有效的避开了气液交界面的不稳定问题。苏联、美国和日本的许多学者都采用了多孔壁面喷气的方法进行微气泡减阻试验[ 18]。他们的实验结果表明, 微气泡能够降低湍流边界层的表面摩擦阻力, 局部阻力降幅可达80% ~ 90% 。但是, 上述试验结果在微气泡含量、气流喷射孔孔径以及水速对减阻效果的影响方面, 不仅数据不一, 而且存在许多矛盾之处。国内西北工业大学的宋保维等研究了边界层中的微气泡对平板表面摩擦阻力的影响,得到了60% 左右的减阻。他们认为微气泡减阻的机理在于: 位于边界层内的微气泡本身具有变形能,它把剪切力作用于流体的一部分功转为变形能而储存起来, 从而减少了能量损耗, 导致了减阻。
4.4 仿生减阻
海洋生物长期生活在水中, 经过漫长的岁月, 进化出了效率很高的游动机构, 其表面摩擦阻力也相当的低。因此通过仿生学的研究, 设计出减阻效果更好
的结构, 一直是学者很感兴趣的问题。企鹅具有很高的游泳效率, 有人做过计算, 假定1kg 的南极磷虾的能量为3700kJ, 1kg 的南极磷虾食物就能支持一只4kg 重的Adelie 企鹅在寒冷的冰洋水里游200km。柏林技术大学的Bannasch 通过在水池中测试与活体企鹅尺寸一致的模型, 进行了实验研究。发现其中一种基于三种中等大小企鹅的轴对称型的形状模型在试验中具有很低的层流摩擦阻力。当转捩在身体长度的5% 处发生时, 其表面摩擦系数比湍流中相同长度平板的还要低, 同时它随着雷诺数的增加以更快的速度减小。他们认为粘性阻力的减小是由于压力以及速度分布沿着波浪形躯体的复合曲面逐步发展的结果。由于等量的流体加速和减速, 沿着企鹅躯干的前端和后端的突起部分的压力梯度几乎是恒定的, 因而流速保持相同, 在企鹅身体介入部分由凸曲面变为凹曲面处的压力也几乎是恒定不变的。即使是刚性模型, 边界层湍流速度波动依然保持在较低的水平。企鹅身体的波状曲面以及柔性壁是它具有极好游动效率的主要原因。他还发现, 在多数情况下, 鸟类羽毛表面都能观测到波长为2~ 3cm 的规则的横波。Bechert 对一种模拟鸟类羽毛的被动流体分离控制方法进行了风洞测试。在巡游环境中, 对层流翼部分的活动襟翼的测试结果表明机翼上的最大升力增加了20% 而未发现有负面影响。一架电动滑翔机飞行测试纪录的阻力数据也证明了这一点。Beche 还在柏林的油管中测试了仿鲨鱼皮的湍流摩擦阻力。在这个实验中, 他仔细制造了800 个独立可动的鳞片, 每个都用可调整的弹簧固定。这样就可以保证每一个人造鳞片都能自由运动, 自由的与边界层的近壁流场相互作用。由于优化此试验中的全部参数显然十分困难, Bechert 和助手们只得到3% 的降阻。他们还模拟水獭和海豹的多毛的表皮,并进行了测试。当毛发直接安放在平板上或安放在平板附近时, 仅得到1.5% 的减阻。
4.5 壁面振动减阻
壁面振动减阻是20 世纪90 年代才出现的一种新方法。一些学者利用DNS( 直接数值模拟) 研究提出:壁面振动可以减小湍流和表面摩擦力。美国伊利诺斯大学的Mao Zhuoxiong 等首先进行了大振幅壁面振动减阻试验, 在雷诺数9700~ 19200 的范围里, 得到了10% ~ 15% 的减阻[ 19]。Laadhari 等为了验证DNS 结果, 进行试验研究了壁面顺翼展方向振动时湍流边界层的情况。他利用热线法进行详细测试,结果表明靠近振动壁面处湍流边界层的平均速度梯度减小, 湍流强度减弱, 从而验证了壁面振动可以减低湍流边界层的表面摩擦阻力。Choi 等在诺丁汉姆大学采用热线法和流场显示法对壁面顺翼展方向振动时湍流边界
层的结构变化进行了深入研究[ 20]。结果显示由于壁面振动, 风速对数廓线上升而湍流强度减弱。当壁面振动与无因次壁面速度结合优化时, 表面摩擦力在壁面振动起始点下游约五倍于边界层厚度处可以下降将近45% 。他们认为降阻机理与由振动壁面上周期性的Stokes 层而产生的顺翼展方向的涡旋状态紧密相关。因为它在粘性底层减低了平均速度梯度从而影响了边界层的剖面。近壁区流向涡也顺翼展方向重新排列, 从而减弱了横越边界层的流向涡的波动强度。米兰大学的Baron 和Quadrio 利用直接数值模拟技术研究了壁面振动减阻的总能量的节约效果。他们发现当壁面振动速度振幅大于3Qx / 8h 时, 不会节约能量, 而在较小的振幅时能量才有节约。这里, Qx 表示流量, h 表示湍流明渠流高度的一半。当振幅在Qx/ 4h 时, 可以净节约多达10% 的能量。由于试验是在固定的无因次周期T+ = l00 下进行
的, 因此他们认为如果条件适当, 还能节省更多的能量。Choi 和Graham 进行了一项湍流管流试验, 通过沿圆周方向振动管道的一段, 以观测表面摩擦阻力的降低。结果表明由于径向振动对近壁湍流结构的主动改变, 管道的摩擦系数下降了将近25%。当水头保持恒定, 管道振动时, 整体速度明显增大。他们提出用无因次壁面振动速度比用无因次壁面振动周期能更好的衡量管道摩擦系数的下降幅度。Choi 等认为降阻是由于径向振动引起流向涡重新排列的结果。马德里大学Jimenez 和Pinelli 的DNS 研究结果表明湍流边界层存在准流向涡的再生循环现象。这个再生循环现象位于近壁区域而不依赖于外边界层结构。壁面湍流正是靠它来维持, 在循环中准流向涡从主流中吸收能量以形成近壁条纹, 反过来条纹又引起准流向涡。他们认为准流向涡是湍流表面摩擦力的直接原因, 减弱这种涡就可获得降阻。因而提出干扰这种再生循环的任意部分都可以实现减阻。他们认为壁面振动减阻机理也在于振动干扰了准流向涡的再生循环。
4.6 联合减阻
一些学者进行了多种减阻方法联合使用的减阻研究。主要是肋条减阻与其它减阻方法的联合使用。
4.6.1 肋条与聚合物联合
诺丁汉姆大学的Choi 进行了一系列的结合利用肋条面和聚合物涂层来实现湍流减阻的试验。试验采用美洲杯冠军赛艇澳洲2 号的1: 3 模型, 以不同的拖曳速度进行了的测试。结果表明这种复合装置与单纯的沟槽或聚合物涂层相比, 降阻效果有了全面的增强, 减阻达整个流动阻力的35% 。但是有的研究结果却表
明减阻无太大的变化。因此, 肋条和聚合物联合减阻的技术尚须进一步深入研究。
4.6.2 肋条与微气泡联合
微气泡层能大大减小水中运行物的表面摩擦阻力, 但是要在实际物体表面形成微气泡层却很难做到, 如船舶运行, 即使在其表面形成微气泡层的技术可以实现, 但需要的气泵及其所需的能量也大得惊人, 实际无法实现。因此需要研究微气泡与其他减阻技术的联合。Beed 和Weinstein 研究了肋条和微气泡的联合减阻, 他们认为沿肋顶端的横向表面张力可在近壁区产生/ 稳定气泡层0, 从而使阻力减小; 形成气泡层所需要的空气量也大为减少; 他们的实验表明,当表面摩阻减小50%时, 所需的空气量仍然少于光滑表面所需要的量。他们还研究了高接触角( 聚四氟乙烯) 的表面活化剂、深窄槽和切向空气射入, 对边壁空气层稳定性的影响。他们发现, 这些措施都会增加边壁空气层的稳定性和减少所需空气的用量。
4.6.3 肋条和吸气或吹气联合
God_el_Hak 和Black welder 进行过肋条和吸气或吹气联合减阻试验, 他们建议用肋条固定低速条带,在肋顶部间歇地吸气, 以减弱边壁涡的强度, 甚至消除边壁涡。他们的实验表明, 用小量的吸气, 对消除由于加肋而产生的猝发现象很有效。Wilkinson 研究过薄矩形肋的顶部吸气、肋槽中吹气的减阻效应。结果表明在基面或肋顶部吸气, 或在肋槽中吹气, 都能抑制边壁涡的诱导速度, 从而使涡强减弱; 在肋顶部或基面上吹气, 或在肋槽中吸气, 能增强边壁涡的涡强。边壁涡强的减小或增加, 与表面摩阻的减小和增加有强烈的关系, 因此吸气和吹气对减阻有一定的作用。
湍流减阻的意义及工程应用 摘要：伴随着世界性能源危机的逐渐加剧，节能减排已经成为大势所趋，在能源运输的过程之中，摩擦阻力是主要的耗能来源，所以研究湍流减阻意义十分的重大。为此本文将对于湍流减阻的意义及工程应用展开有关的论述。本文首先论述了推流减租的意义，之后详细的论述了其工程上面的应用。含有肋条、柔顺壁、聚合物添加剂、微气泡、仿生减阻、壁面振动等主要湍流减阻技术最近的研究成果和应用现状，并着重强调了各自的减阻机理。 关键词：能源危机湍流减阻减阻机理 引言 伴随着全球能源消耗的不断提升，科学家门已经将越来越多的警力投入到如何有效的利用与保护能源领域上面。车辆、飞机以及船舶、油气长输管道的数量快速的增加，所以设法减少这些运输工具表面的摩擦阻力，成为人们研究发展节约能源的新技术含有的突破点[1]。 1湍流减阻的意义 节约能源消耗是人类一直追求的目标，其主要的途径就是在各种运输工具设计之中，尽可能的减少表面的摩擦阻力。表面摩擦阻力在运输工具总阻力之中占据很大的比例，在这些运输工具表面的发部分区域，流动都是处于湍流的状态，所以研究推流边界层减租意义十分的重大，已经引起广泛的重视，同时已经被NASA列为21实际航空关键技术之一[2]。 有关减租问题的研究可以追溯到上世纪的30年代，不过一直到上世纪的60年代中期，研究工作主要围绕减小表面的粗糙程度，隐含的假设光滑表面的阻力最小。到了70年代，阿拉伯石油禁运由此引发的燃油价格上涨激起了持续至今的推流减租研究与应用潮流，经过多年的发展，尤其是湍流理论的发展，使得湍流减阻理论与应用都是取得了突破性的进展[3]。
2湍流减阻的工程应用 2.1肋条减阻 20世纪70年代，NASA研究中心发现具有顺流向微小肋条的表面可以有效的降低臂面的摩擦阻力，从而突破了表面越光滑阻力越小的传统思维模式，肋条减阻成为湍流减阻技术研究热点[6]。 最近几年，为了最大限度的实现减租，人们对于肋条进行了很多的实验与应用优化设计[7]。德国的Bechert和Brused等使用一种测量阻力可以精确度达到±0.3%的油管对于各种肋条表面的减阻效果进行了研究。其测试了多种形状的肋条，含有三角形、半圆以及三维肋条，实验的结果显示V形肋条减阻效果最好，可以达到10%以上的减阻幅度[8]。大量的研究工作显示肋条表面减阻的可靠性与可应用性，国外的研究已经进入到了工程实用阶段，空中客车将A320试验机表面积约70%贴上肋条薄膜，到达了节油2%左右。NASA兰利中心对于Learjet 型飞机的飞行试验结果减阻大约在6%左右。国内的李育斌在1:12的运七模型上具有湍流流动的区域顺流向粘贴肋条薄膜之后，试验表面可以减小飞机阻力8%左右[9]。 2.2壁面振动减阻 壁面振动减阻是20世纪90年代才出现的一种新的方法，米兰大学的Baron和Quadrio 利用直接的数字模拟技术研究了壁面振动减阻的总能量节约效果，其发现在壁面振动速度振 幅在大于： h QX8/ 3时，不会节约能源，而是在比较小的振幅时候能量才有节约[10]。 这个里面Qx表示流量，h表示湍流明渠流高度的一半。在振幅为 h QX4/的时候，可 以净节约多达10%的能量。因为试验都是在固定无因次周期为T+=100下进行的，所以人们认为如果应用条件适当，还能节省更多的能量[11]。 2.3仿生减阻 海洋生物长期生活在水中，经过漫长的岁月，进化出了效率很高的游动结构，表面摩擦阻力也相当的低。所以通过仿生学的研究，设计出减阻效果更好的结构，也变成了研究的热点。Bechert对于一种模拟鸟类羽毛被动流体分离控制的方法进行了风洞的测试，在迅游环境里面，对层流翼部分的活动襟翼的测试结果表明机翼上的最大升力增加了20%而未发现有负面影响。一架电动滑翔机飞行测试纪录的阻力数据也证明了这一点[12]。

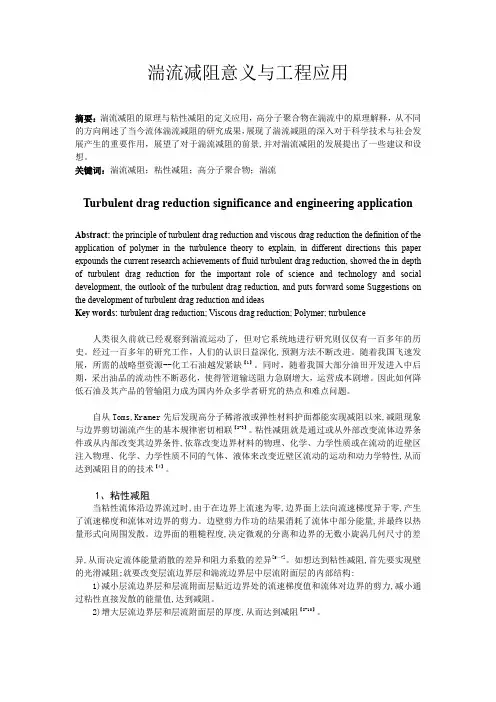

湍流减阻意义与工程应用 摘要：湍流减阻的原理与粘性减阻的定义应用，高分子聚合物在湍流中的原理解释，从不同的方向阐述了当今流体湍流减阻的研究成果，展现了湍流减阻的深入对于科学技术与社会发展产生的重要作用，展望了对于湍流减阻的前景,并对湍流减阻的发展提出了一些建议和设想。 关键词：湍流减阻；粘性减阻；高分子聚合物；湍流 Turbulent drag reduction significance and engineering application Abstract: the principle of turbulent drag reduction and viscous drag reduction the definition of the application of polymer in the turbulence theory to explain, in different directions this paper expounds the current research achievements of fluid turbulent drag reduction, showed the in-depth of turbulent drag reduction for the important role of science and technology and social development, the outlook of the turbulent drag reduction, and puts forward some Suggestions on the development of turbulent drag reduction and ideas Key words: turbulent drag reduction; Viscous drag reduction; Polymer; turbulence 人类很久前就已经观察到湍流运动了，但对它系统地进行研究则仅仅有一百多年的历史。经过一百多年的研究工作，人们的认识日益深化,预测方法不断改进。随着我国飞速发展，所需的战略型资源--化工石油越发紧缺【1】。同时，随着我国大部分油田开发进入中后期，采出油品的流动性不断恶化，使得管道输送阻力急剧增大，运营成本剧增。因此如何降低石油及其产品的管输阻力成为国内外众多学者研究的热点和难点问题。 自从Toms,Kramer先后发现高分子稀溶液或弹性材料护面都能实现减阻以来,减阻现象与边界剪切湍流产生的基本规律密切相联【2-3】。粘性减阻就是通过或从外部改变流体边界条件或从内部改变其边界条件,依靠改变边界材料的物理、化学、力学性质或在流动的近壁区注入物理、化学、力学性质不同的气体、液体来改变近壁区流动的运动和动力学特性,从而达到减阻目的的技术【4】。 1、粘性减阻 当粘性流体沿边界流过时,由于在边界上流速为零,边界面上法向流速梯度异于零,产生了流速梯度和流体对边界的剪力。边壁剪力作功的结果消耗了流体中部分能量,并最终以热量形式向周围发散。边界面的粗糙程度,决定微观的分离和边界的无数小旋涡几何尺寸的差 异,从而决定流体能量消散的差异和阻力系数的差异[5～7]。如想达到粘性减阻,首先要实现壁的光滑减阻;就要改变层流边界层和湍流边界层中层流附面层的内部结构: 1)减小层流边界层和层流附面层贴近边界处的流速梯度值和流体对边界的剪力,减小通过粘性直接发散的能量值,达到减阻。 2)增大层流边界层和层流附面层的厚度,从而达到减阻【8-10】。
