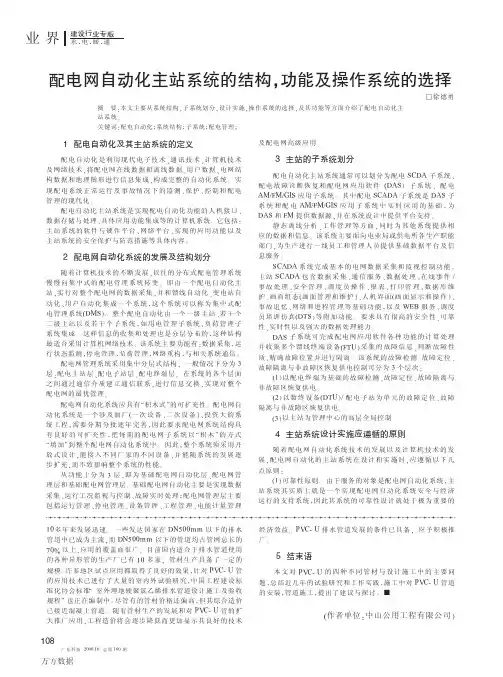

配网自动化系统的组成和作用 中文摘要：配网自动化是一个庞大复杂的综合性很高的系统性工程，包含电力企业中与配电系统有关的全部功能数据流和控制。从而保证对用户的供电质量，提高服务水平，减少运行费用的观点来看，配网自动化是一个统一的整体。配网自动化系统采用分层分布式结构，配电主站层、配电子站层、配电终端层。其系统内部分为硬件系统和软件系统。其系统的作用大致分为九个方面：配网SCADA；对10kV馈线的快速故障诊断、隔离和自动恢复供电功能；无功/电压控制，配网潮流分析计算；网络拓扑分析及最优开关程序(网络重构)；负荷控制与管理；远方抄表、电量电价分析、自动计费和管理的研究；GIS/AM/FM的联网、应用与开发；DMS与EMS的联网及数据共享；DMS与MIS的联网及数据共享。 日本语摘要：配網は大きな复雑なのは自动化システムプロジェクトの高い総合的な电力企业の中で、すべて配电システムに関するデータ流制御機能を備えている。ユーザーさんの供給を保証し、品质、サービス向上を减らす運行料金の観点からは、さらに網の自动化の全体の画一的。配网自动化システムを采用し配电主站构造になって、ファクトライズド?パワー?アーキテクチャ支援が立って、配电层、配電子機器だったという。そのシステム内部はハードウエアシステムやソフトウエアシステム。そのシステムの作用は大きく分けて九方面です。 前言 配电自动化系统，亦称配电管理系统(DMS)或配电自动化/需求方管理系统(DA/DSM)，是包括110/10kV变电所的10kV馈线，开闭所、二次配电站和用户
在内的配电系统的整体数字自动化与能源管理系统，通过这一系统来完成对配电同一用户(尤其是城市电网—用户)的集中监视、优化运行控制与管理，达到高可靠性、高质量的供电，降低供电成本和为广大用户提供优质服务的目的。 配网自动化系统是利用了现代电子技术、计算机和网络技术及现代通信技术，将配电网数据和用户数据、电力网结构和地理图形进行信息综合，构成完整的自动化系统，实现配网及其设备正常运行和事故状态下的智能化监测、保护和控制。 正文 1、配网自动化系统的结构 配网自动化系统采用分层分布式结构，一般情况分为三层：配电主站层、配
临沂供电公司配电自动化主站系统 运维管理细则 山东电力集团公司临沂供电公司 二〇一三年四月
前言 为规范临沂供电公司配电自动化系统运维管理，提高配电自动化系统运行水平，确保配电自动化系统安全、稳定、可靠、高效运行，结合临沂供电公司配电网运维管理实际情况制定本规定。 本规定由临沂供电公司运维检修部提出并归口管理。 本规定主要起草人: 桑田李兆平郑大伟 审核: 李彪 审定: 黄振华 批准: 林凡勤
目录 1目的 (1) 2范围 (1) 3规范性引用文件 (1) 4术语和定义 (2) 5职责和权限 (2) 5.1总则 (2) 5.2运维检修部职责 (3) 5.3调度控制中心职责 (4) 6要求 (5) 6.1 配电自动化主站 (5) 6.2遥控操作 (9) 7缺陷管理 (10) 7.1缺陷分类 (10) 7.2 缺陷处理响应时间及要求 (11) 7.3缺陷的统计与分析 (12) 8配电自动化运行指标 (13) 8.1配电自动化系统运行指标 (13) 8.2配电自动化系统运行指标计算公式 (13) 9附则 (15)
1目的 为规范公司配电自动化及保护系统运维管理，提高配电自动化及保护系统运行水平，确保配电自动化及保护系统安全、稳定、可靠、高效运行，为配电网安全、优质、经济运行提供准确的信息和有效的手段，特制定本规定。 2范围 本规定适用于临沂供电公司投资的新建住宅小区配套、新扩建、改造、运行的以及用户投资建设移交临沂供电公司管理或接入临沂供电公司公备配电网络的配电自动化及保护系统的建设、验收、投运、运维等全过程的管理工作。 3规范性引用文件 DL/T721 配电网自动化系统远方终端 DL/T814 配电自动化系统功能规范 Q/GDW370-2009城市配电网技术导则 Q/GDW382-2009配电自动化技术导则 Q/GDW513-2010配电自动化主站系统功能规范 Q/GDW514配电自动化终端/子站功能规范 Q/GDW567-2010配电自动化系统验收技术规范 Q/GDW626-2011配电自动化系统运行维护管理规范 DB 37/T 2216-2012 10kV及以下电力用户受电工程技术规范山东电力集团公司配电自动化系统运维管理办法 山东电力集团公司配电自动化建设与改造管理办法
作业： 1. 配电网分为哪几个部分，每一部分各有什么特点。 2. 配电网和输电网的分界点在什么地方，对配电网的稳态分析，上级电网可以简化等值为什电路。 3. 什么是短路容量，用户侧短路容量大小对用户配电网的有何影响。 4. 一般配电网环网设计、辐射运行，解释其道理。 5. 中压配电馈线的电气接线有哪几种？各有什么特点。 6. 描述GIS系统在配电管理系统中的作用。 7. 描述典型的调度主站有哪些主要设备，计算机网络结构的形式，及各台计算机的作用。 8. 配电网的定义是什么，配电网中包括那些设施、设备。 9. 什么是配电馈线的手拉手接线，什么是三分段三联络接线？ 10.简述什么是环网柜，环网柜的用途是什么？ 11. 简述什么是开闭所。开闭所常用的主接线有哪几种，各有什么特点。 11. 典型三层配电自动化系统是哪三层，各层的作用是什么? 12. 解释遥测、遥信、遥控、遥调的概念。 13. 什么是SCADA系统，SCADA系统的一般结构分为哪几个层次，其基本功能是什么？ 14. 配电管理系统分为哪些部分，各部分的作用是什么。 15. FTU、TTU、DTU各是什么装置，有什么功能？ 16. IED有什么特征？试列出几个电力系统用的IED装置的名称。 17.实施配电自动化的难点是什么？ 18. 为什么说配电自动化技术是一门发展中的技术。 19.我国调度系统分为哪五级？给出其调度范围？ 20. 典型的调度主站采用什么网络形式，有那些主要设备，用途是什么？ 21. 调度主站软件由哪几部分构成？ 22.解释E1 2M的由来。 第二章 1.当前分布式调度主站分为哪两类，有哪些设备，设备作用是什么？
iES-DMS1000 Extreme配电自动化主站系统 发布日期：2009-09-01 07:33:15 iES-DMS1000 Extreme配电自动化主站系统基于标准化平台、真正面向配电网设计，集成配网监视控制、馈线自动化、配网工作管理、设备管理和配网分析等功能，构成一个完整的配电管理系统。同时系统提供开放接口，支持与MIS、GIS等其他计算机系统的互连。 ●故障处理功能，在用户现场通过了大量实际故障处理的验证，准确的方案和优良的稳定性得到用户的好评。故障处理功能实用性强，满足各种用户需求。 ●真正面向配电网设计，采用实时SOA架构，扩展方便灵活，可接入容量远大于普通EMS系统，特别适合大规模配网的应用。 ●系统提供模拟仿真功能，既能检验系统能够正确的处理故障，又可对配电调度人员进行操作培训。 ●具备大量独有的实用化功能，包括配电操作安全校核、配电终端电池巡检系统、线路和变压器过载监视报警功能、线路过载倒运行方式的功能等。 ●基于IEC标准的GIS一体化应用集成，图、模、库维护避免重复工作，一致性好。
系统组成图 1. 标准化 基于IEC 61970/ IEC 61968标准设计，非常方便实现系统间的互操作，具有很强的标准化应用集成功能。 2. 一体化 既提供配网综合应用平台（SCADA、DA、DPAS、GIS等功能），也提供对FTU、TTU、负控终端等各种终端设备的通用综合数据采集平台，为配电调度管理提供有力的决策支持。 3. 产品化 凝聚积成电子长期研究与应用的经验与智慧：成熟可靠、稳定性高、跨平台设计。拥有丰富的现场运行经验，并能根据不同的客户需求进行灵活的配置。 4. 先进性 真正面向配电网设计，基于SOA架构的实时总线技术；充分应用配电调度智能化与可视化技术，实现智能调度防误、智能配网安全预警-非故障情况下的过负荷转供、网络重构等功能； 5. 扩展性
为以后解决更为复杂的故障提供了理论依据和实践依据。 4加强10kV配电网继电保护的措施 电力部门应该完善继电保护的制度建设，定期检测，积累相关的资料和数据。电力工作人员要加强电网管理和制度建设，保证供电的可靠性，为此就要制定相关的运行方式、检修计划和数据统计方案。另外，电力技术人员还必须与时俱进，不断积极探索和引进新的技术，因为科技因素对电力系统的改革和创新具有重要的推动作用。当今计算机保护和电磁保护已经取代了晶体管保护和集成电路保护，对电力系统的监护正朝着智能化的方向迈进。 在电力系统运行中，电力技术人员要不断地总结经验，加强技术交流和推广。电力工作人员应该做好继电保护相关数据的积累，认真分析故障原因，积极探索解决故障的方法，根据气候环境的不同，采取有效地抗干扰措施，及时排除故障。此外，电力技术人员还要充分考虑继电保护的配合条件。在10kV配电网中，如果上下级之间电流和时限的配合不充分，会出现继电保护无选择性动作，造成断路器越级跳闸。为此，技术人员要控制好定时限过电流的具体数值，选择适当的电网保护时限，防止断路器越级跳闸。 5结语 继电保护在电力系统正常运行中起着至关重要的作用。 10kV电网配电过程中，电气设备和电气线路有着紧密的联系，其正常运行与否直接影响到电力输送的安全以及人们正常的生产生活。因此为了确保电网的正常运行，电力工作人员应做好继电保护的检修工作，及时发现故障并排除故障，避免造成不必要的事故，一旦事故发生，就要采取处理事故的正确方法，把事故造成的危害程度降到最低。 ［参考文献］ ［１］樊志忠．１０ｋＶ电力变压器在供电系统中常见的故障及做好继电保护的措施［Ｊ］．建材与装饰（中旬刊），２００７（１０） ［２］陈菊华．浅谈短路电流对电流互感器的误差影响及消除方法［Ｊ］．重庆工贸职业技术学院学报，２００７（３） ［３］黄永清，王必平，张培龙．相量检测技术在主变３５ｋＶ断路器更换中的应用［Ｊ］．国外电子元器件，２００８（９） ［４］曹桂新，李建东，苑凤军，等．配电网生产运行信息系统在孤岛采油厂的应用［Ｊ］．电气应用，２００９（１４） ［５］胡晓哲，闫钿．动态小波在变压器励磁涌流识别中的应用研究［Ｊ］．电脑知识与技术：学术交流，２００９（２） 收稿日期：2012－09－04 作者简介：孙志（1981—），男，辽宁锦州人，助理工程师，主要从事配网系统的营销和生产工作。 1配电自动化系统的组成 配电自动化是通讯技术和计算机技术在配电网监控上的最新应用。近几年来，随着计算机、网络技术的发展，配电自动化技术更是有了长足的进步。 配电自动化系统一般由主站、通信链路、子站、远方测控终端4部分组成。主站一般由服务器、工作站和相关应用软件等组成。子站设备通常由DTU（开闭所测控终端）、TTU（变压器测控终端）、FTU（馈线测控终端）组成。通信部分由通信主机、适配器和通信介质等组成。 2主站系统的构成 配电自动化DA主站是配电自动化系统的控制与管理中心，一般采用客户／服务器模式构成计算机局域网络系统，以数据采集与监控系统SCADA和地理信息系统GIS作为基本平台，配合各种应用软件完成DA／DMS的功能。 配电网自动化主站系统一般有2种方式： 2.1EMS／DMS一体化主站系统 EMS／DMS一体化主站系统是指主网调度自动化系统和配网调度自动化系统采用一个软件平台和数据库平台。这种EMS／DMS一体化设计，把主网调度与配网调度合二为一，能够充分实现软、硬件资源的共享，避免重复投资，在自动化维护人员短缺情况下，可减少维护量。其缺点是系统复杂、庞大，投资大，建设周期长，因功能过于集中，对系统的可靠性要求较高，系统一旦发生故障则影响范围大。 2.2DMS独立主站系统 DMS独立主站系统是指主网调度自动化系统和配网调度自动化系统分别设置、分别接收并处理主网与配网信息，2个系统之间通过综合数据平台交换信息。该方案的优点是调度自动化系统与配网自动化系统独立设置，互不影响，庞大的配电自动化数据不会影响调度自动化系统处理速度。其缺点是EMS、DMS功能相似，重复投资。 在实际工程应用中，一般采用独立配网自动化主站系统，可使自动化系统实现分层、分级结构，配置灵活、结构简单，更易于维护和变更。 3子站系统的构成 配电自动化子站是由1台或2台互为备用的PC机构成的简单主站系统。1个子站可以监控100台左右的远方测控 配电自动化系统的构成及应用 高建广张霞 （朔州供电公司，山西朔州036002） 摘要：详细介绍了配电自动化系统的构成及各部分的功能，并对配电自动化主站系统建设的2种方式进行了比较，从工程应用角度分析了建立配电自动化的意义，同时指出了今后一段时期内发展配电自动化的主要任务。 关键词：配电；自动化系统；构成应用 Dianqigongcheng yu Zidonghua◆电气工程与自动化 25 机电信息2012年第36期总第354期
配电网自动化存在的问题及解决措施樊涛 发表时间：2019-03-12T11:22:04.093Z 来源：《电力设备》2018年第27期作者：樊涛[导读] 摘要：配电网自动化是对配电网上的所有设备进行实时远方监控以及协调的集成系统。 （国网江苏省电力有限公司灌南县供电分公司江苏连云港灌南 223500）摘要：配电网自动化是对配电网上的所有设备进行实时远方监控以及协调的集成系统。电力系统配电网自动化技术是指多种现代高科技在配电网自动化方面的应用,主要包括现代电子计算机技术、通信技术等等。近年来,我国电力系统自动化在多个方面都有迅速的发展,比如高压网路、发电厂等等。然而在配电网上是相当落后的。在我国城市化进程的不断加快的背景下,配电网供电质量的矛盾日益突出,所以想要 提高配电网供电质量,必须要进一步推进电力系统配电网自动化建设。 关键词：配电网；自动化；问题；解决措施 1概述配电网运行系统 1.1 配电网自动化主站系统 配电网自动化主站系统在配电网自动化系统是最顶层, 分别是配电网应用软件子系统DAS、配电SCADA主站系统以及配电故障诊断恢复等等。[1]想要更好的保证配电网自动化系统在投入运营之后, 能够满足相关的技术要求, 应该对配电网应用软件子系统DAS和配电网故障诊断恢复做联调测试。配电主站系统中的AM/GIS是获得、保存和分析电力设备的属性资料, 从而建立的信息化数据库管理系统。 1.2 配电网自动化终端系统 配电网自动化终端系统是应用于中低压电网的每种远方监测、控制单元的总称, 其关键功能是对开闭所、以及环网柜等进行有力的监控,从而实现FTU、TTU等各项功能、对故障的控制功能, 为配电网自动化主站系统提供更好的配合基础, 也为子站实现配网运行中的工况检测以及配电网故障中的非故障区域的修复, 创造一些技术条件。 2电力系统配电网中自动化技术应用的主要功能在电力系统中应用自动化技术具有重要作用, 能够有效促进配电网自动化的发展, 确保配电网能够朝着自动智能化的方向发展。通过自动化技术还能有效改善配电网的基本结构, 提高电网的基本供电能力。将自动化技术融入到电力系统配电网中, 能够对配电网进行全面监控,监控环节具有持续性与远程性, 能收集电网供配电环节中电流变化的数据, 还能促进数据信息之间的有效共享, 提高配电网基本监控成果。技术人员能够根据实际工作要求, 对配电网的基本运行情况进行查看, 找寻主要的安全问题, 便于配电网稳定运行。 在配电网的运行过程中, 要发挥出馈线自动化功能, 确保电力系统运行的安全性能够有效提升。在自动化系统运行中如果出现较多问题,通过检测系统能够发现问题, 然后根据问题提出应对措施。技术人员通过检测系统掌握问题的根源, 从而提高系统的安全性与稳定性, 降低各类故障威胁。在电力系统中应用自动化技术具有重要作用, 能够将电网运行中的各项数据进行收集, 提高数据应用的真实性, 便于配电网的自动化管理。比如可以根据实际运行要求, 设定停电自动化管理系统, 对获取的数据进行分类, 对故障的产生位置进行精确化定位, 确定停电基本范围, 确保各项维修操作稳定开展, 提高检修效率, 在最短时间内恢复供电。 3配电网自动化的现状分析 3.1配电网自动化建设认识不够 目前,我国电力企业对配电网自动化认识程度不够,导致很多企业投资人员没有正确认识自动化建设的重要性。配电网自动化建设在电力行业并没有获得统一协调认知,人们对于配电网建设的主要追求目标依然是投资回报。很多人认为,配电网自动化建设的回报率不高,且对建设技术、建设方法等要求很高,最终会降低企业经济利润。这种认识与想法非常片面,没有正确对待计算自动化技术和配电网经济效益回报之间的长久正比例关系。此外,我国政府相关部门并没有形成统一的配电网自动化建设体系与规章制度,经济市场中也没有规章制度可依,不利于配电网自动化建设的发展。 3.2配电网自动化功能设计不全面 很多城市进行配电网自动化建设,不仅是为了解决城市部分地区的用电需求,更重要的是合理调整与把控地区的电压。所以,城市大部分配电网建设中依然采取传统的配电建设模式,只有少数地区采用自动化建设模式。调查资料显示,很多城市电网系统的设计功能只有在大面积或者大范围停电时才会发挥其调控作用,部分停电或部分故障时无法充分发挥其调控与管理作用。虽然我国很多配电网自动化建设中都采取了各种各样的电力系统和建设方法,但是配电网系统的功能却比较单一或相似,无法很好地体现配电网自动化的调控与管理作用。 4配电网自动化技术的具体应用 4.1 DTS调度仿真防误系统 DTS调度仿真防误系统能够为配电网系统的调度工作发挥辅助作用, 可以避免调度操作的失误信息传达。操作系统的智能化使得主计算机的每一个命令以及具体操作过程都会在防误系统中呈现, 在传达信息存在错误的情况下, 防误系统会在第一时间发出警告, 引起工作人员的关注。然后相关工作人员会对警告发出的具体原因进行调度检查, 切实解决问题。此外, 工作人员可以在结合配电网实际情况的基础上利用仿真系统的模拟操作进行调度, 在减轻人员工作压力的同时实现整体操作的便捷。 4.2馈线自动化技术 馈线自动化技术作为一种综合智能系统, 能够对数据进行智能化运算, 实现对整个配电网系统的监控和检查, 还可以对电气设备的运转方式进行监察保护。在配电网系统中应用馈线自动化技术, 能够发现配电网工作中出现的故障问题, 节约维保人员的工作时间, 降低电气设备的维修成本。同时还具备地域定位能力, 可以精确的反映出发生故障的地域, 进而保证配电网系统故障的高效排除。馈线自动化技术容易受到外界条件的干扰, 因此, 目前在配电网系统中的应用还不是十分广泛。 4.3智能电网与电网调度自动化技术的应用 在计算机技术应用该过程中, 信息管理技术的应用范围较广, 实际应用价值较高。随着我国科学技术的快速发展, 当前信息管理技术与电力系统之间的融合度逐步提升, 通过二者之间的有效结合, 能够对电网运行环节进行有效控制, 确保电网朝着智能化的方向稳定发展。目前配电网自动化技术的有效研究主要是向电网调度自动化技术的方向发展, 对技术应用能够进行不同等级的划分, 不同等级的电网调度需要充分发挥出计算机的应用功能, 在电网调度系统中全面发挥计算机系统的应用价值, 对电网系统实施监控, 采集多项数据, 分析数据, 提高管理系统的运行效率与安全性。
电网配电自动化系统改造技术经济管理分析 引言 随着社会经济的快速发展以及人民生活水平的逐步提高，对电网安全稳定运行、电能质量及供电优质服务工作的要求越来越高。作为完成电力输送和分配的最后一个步骤，配电网的自动化水平越高，电能质量、供电可靠性以及电网运行的效率也就越高。作为实现这一目标的重要手段，配电自动化日益受到广泛重视与认可。2010年，国家电网公司提出了要建设坚强智能电网，其战略发展目标是：要以特高压电网为骨干网架，要实现各级电网协调发展，通信、信息和控制技术必须要先进，要具备信息化、自动化、互动化的特征，要做到自主创新、国际领先。
配电网自动化建设的核心是配电自动化系统，基础是一次网架和设备，将多种通信方式综合运用，使控制和检测配电系统得以实现，此外，通过集成有关应用系统的信息，使科学管理配电系统得以实现。控制和监视配电网的自动化系统就是配电自动化系统，其组成部分包括通信通道以及配电主站、子站和终端等，其功能包括馈线自动化、分析应用电网、SCADA以及互联有关应用系统等。配电自动化的实施可有效改善供电质量，提高供电可靠率，并通过与用户建立更密切的联系，提高配电网调度、生产、运行的管理水平，从而为供电企业带来显著的经济和社会效益。 配电自动化建设是一个技术含量高、涉及专业广、标准规范不齐全的系统工程，需要一系列的技术和管理手段做保障。本文从项目管理的角度论述如何保证项目建设的质量。项目的前期准备工作做得是否充分，对项目最终的建设质量来说至关重要。而可行性研究开展的是否深入，由直接影响到项目前期工作的质量。具体到配电自动化系统升级改造来说，至关重要的环节就是要在项目前期做好可行性研究。目前，电力系统在配电自动化系统升级改造过程中，存在的最突出的问题就是可行性研究工作做得不够规范，研究的不够深也不够透，这就不可避免的使一些问题在项目建设完成后遗留了下来，不利于系统的使用和维护。 如果投入运行的是带有问题的系统，就必然会造成人力、物力、财力的巨大浪费和时间的延误。为避免这种现象出现，就要下大力气把项目前期做好，将可行性研究报告做的更加深入、透彻和详细。 1、电网配电自动化系统改造可行性研究架构
配电网的特点：1、深入城市中心和居民密集点。2、传输功率和距离一般不大。 3、供电容量、用户性质、供电质量和可靠性要求千差万别。 4、变压器中性点不接地（或经过电阻、消弧线圈接地），发生单相短路允许供电一段时间，与国外配电网运行方式不同。 实现配电自动化在技术和管理方面存在哪些难点： 1、技术方面问题 早期配电网架存在缺陷且配电设备陈旧落后。配电网的拓扑结构必须符合自动化控制要求；配电自动化技术和相关系统、装置不够成熟；供应商和运行单位的实施力量不足。（系统复杂性、通信系统建设、满足户外运行的需要） 2、管理方面问题 相关标准和规范十分匮乏且出台严重滞后，造成配电自动化建设缺乏有效指导，标准化程度远远不够，自动化系统的分步建设困难；有关单位对开展配电自动化工作的复杂性认识不足，应用主体不明确，后期运行和维护工作跟不上。 配电自动化：以一次网架和设备为基础，以配电自动化系统为核心，综合利用多种通信方式，实现对配电网（含分布式电源、微电网等）的监测与控制，并通过与相关应用系统的信息集成，实现配电网的科学管理。 配电自动化系统：实现配电网的运行监视和控制的自动化系统，具备配电SCADA、馈线自动化、电网分析应用及与相关应用系统互连等功能，主要由配电自动化系统主站、配电终端、配电子站和通信通道等部分组成。 配电SCADA：是配电自动化主站系统的基本功能，DSCADA通过人机交互，实现配电网的运行监视和远方控制，为配电网的生产指挥和调度提供服务。（主要来源于实时数据的采集） 馈线自动化：利用自动化装置（系统），监视配电线路的运行状态，及时发现线路故障，迅速诊断出故障区域并将故障区域隔离，快速恢复对非故障区域供电。（三步曲：故障定位、隔离、恢复供电）配电自动化主站系统：是配电自动化系统的核心部分，主要实现配电网数据采集与监控等基本功能和电网拓扑分析应用等扩展功能，并具有与其他应用信息系统进行信息交互的功能，为配电网调度指挥和生产管理提供技术支持。 配电终端：是安装于中压配电网现场的各种远方监测、控制单元的总称，主要包括配电开关监控终端（FTU）、配电变压器监测终端（TTU）、开关站（开闭所）和公用及用户配电所的监控终端等。 配电子站：为优化系统结构层次、提高信息传输效率、便于配电通信系统组网而设置的中间层，实现所辖范围内的信息汇集、处理或配电网区域故障处理、通信监视等功能。 信息交互：为扩大配电信息覆盖面、满足更多应用功能的需要，配电自动化系统与其他相关应用系统间通过标准接口实现信息交换和数据共享。 多态模型：针对配电网在不同应用阶段和状态下的操作控制需要，建立的多场景配电网模型，一般分为实时态、研究态、未来态等。 网络优化与分析：包括潮流分析和网络拓扑优化，目的在于通过以上手段达到减少线损、改善电压质量、降低运行成本、提高供电质量所必须的分析等目的。 工作管理系统：对在线工作设备进行监测，并对采集数据进行分析，以确定设备实际磨损状态，据此制定检修规划的顺序进行计划检修。 调度员培训模拟系统：通过用软件对配电网的模拟仿真手段，对调度员进行培训。当系统的数据来自
第二章配电网仿真系统整体结构 三、仿真系统主要实现的功能 本次仿真培训为四方华能公司的CSDA2000配网自动化系统方案，该系统是国内最早针对配电网改造需求而诞生的国家重点产品之一。 1、配电主站软件功能： 配网自动化主站系统的软件子系统及功能主要包括：配电SCADA、配电PAS、配电GIS、配电FA、配电网改造设计分析系统。 2、配电网通信处理：通信数据采集及处理，规约及介质转换（CSE200通信处理机）。 3、配电自动化终端：测控、保护、通信及故障处理（CSF206LS型、CSF101型FTU）。 4、大屏幕投影。 第一层为现场设备层： 主要为FTU、TTU、远动终端单元(RTU)和电量集抄器等构成，这些设备统称为配电自动化终端设备。在柱上开关处安装馈线终端单元(FTU)，完成对柱上开关的监控。 ①FTU的工作电源一般来自FTU自身携带的免维护蓄电池；开关的操作电源以及蓄 电池的充电电源一般来自柱上开关两侧的电压互感器器。 ②FTU一般采用高性能单片机作为CPU，具有带光电隔离的开关量输人和交流样功 能，具有对时功能和定值远方下装和召唤功能；具有故障检测和上报功能；具有抗恶劣环境(高温、严寒、防雷、防尘、防雨等)功能。 ③在配电变压器处安装监测单元(FTU)，除了完成配电变压器进行常规监测外，一般 还具有低压侧无功电压综合控制、分散用户抄表集中器与电能核算功能。 ④在配电开闭所和配电变电站安装远动终端单元(TTU)，电量集抄器安装于配电变压 器附近，用于采集分散用户的电量数据为用电科学管理提供依据。 2、第二层为区域集结层： 以110kV变电站或重要配电开闭所为中心，将配电网划分成若干区域，在各区域中心设置配电子站又称区域工作站，用于集结所在区域内大量分散的配电终端设备，如馈线终端单元(FTU))、配变终端单元(TTU)和电量采集器的信息。 3、第三层为配电自动化子控制中心层： 建设在城市的区域供电分局，一般配备基于交换式以太网中档配电自动化后台系统，往往还包括配电地理信息系统、需方管理和客户呼叫服务系统等功能，用于管理供电分局
配电网自动化系统的规划设计与实现 发表时间：2017-12-04T15:22:58.073Z 来源：《基层建设》2017年第25期作者：李鑫[导读] 摘要：配电网作为电力供应链条上面向电力客户的最后一个环节，直接承担向电力客户提供优质电能和服务的重要功能，其表现直接影响电力客户的用电体验，进而基于此产生一个对整体电力系统的直接评价。 广东电网有限责任公司清远清城供电局 511500 摘要：配电网作为电力供应链条上面向电力客户的最后一个环节，直接承担向电力客户提供优质电能和服务的重要功能，其表现直接影响电力客户的用电体验，进而基于此产生一个对整体电力系统的直接评价。因此，从企业为客户提供优质产品服务的角度来看，配电是电力系统与电力客户之间的关键环节，直接影响电力客户对供电企业产品与服务的最终评价。提高配电网的可靠性对于我们国家国民经济 的发展和人民生活水平的提高都有着非常重要的作用，但是实际的状况是，我国电力行业到目前为止都还存在着较为严重的问题，主要是体现在其重视发电的效率和水平，但是忽略了事实上同等重要的供配电过程，尤其是未能做好配电网在实际运行中的过程管控，这一现象主要体现在目前电力行业里的设备落后、自动化水平低。我们国家现在正处在一个经济快速发展的阶段，对于配电网特别是配电网自动化是有着较高的要求的，因此必须得到足够的重视。本文正是针对这样一种现状提出了对于符合现代发展水平要求的自动化系统的规划设计方案及实现的方式和可能性。 关键词：配网系统；自动化系统；规划设计 0引言 我国国民经济的迅速发展对城市配电网供电质量及经济运行指标等提出了更高的要求。随着城市电网改造的深入进行，10kV配电网络的供电可靠性有了较大的提高，但网络的复杂程度也随之提高，为了全面提高配网运营的各项技术经济指标，配电自动化系统的建设势在必行。电力一次、二次设备及电子和通讯技术的发展，也为城市配电网自动化的实施提供了条件。 1配电自动化的概述 首先要给配电网自动化系统一个准确的定义，在相关的设计规范中已经针对其特点明确的给出配电网自动化的定义为“配电网自动化系统是一项利用现代计算机技术、电子技术和通信及网络技术，将配电网采集的相关数据以及电网自身的结构信息和地理图形信息等进行一个综合性的信息集成，一起来构成的一个完整的能够进行检测、保护与有效控制的系统。”采用配电网自动化系统的根本目的就是要有效提高供电网可靠性、改进电能质量，一次来保证向用户提供符合要求的服务，与此同时还能达到降低电网运行的费用、减轻工作人员的劳动强度、也减少人力的投资的目的。 2配电网自动化的系统结构分层在认识到配电自动化的实际内容就是对其辖区内全部的开关、开闭所以及配电变压所进行实时的监控和协调后，要实现其三遥功能、又要求其具备故障的识别和控制能力、还要求其实现与主站的配合与连接、最终达成整个配网运行的工况检测、网络重构与优化运行，这就对配电自动化的结构提出了更为严格的要求，事实上，配电自动化也是自动化系统的一种，且它直接面对为数极大的用户，这就对其提出了更高的要求，即要有更先进的适应性和更强大的多系统接口能力。也就是说，配电网自动化与其他自动化系统相比较，最大的特点就是前者对协调、集成的要求高，在对数据充分共享的基础上还要发挥整体系统的优良性能。正是这些内容和要求决定了配电自动化系统是一个分层、分布、分级式的监控和管理系统，具体分为配调中心层、变电站层、中压层和低压层，详述如下。 2.1配调中心层 配调中心局域网是整个配电网自动化系统中的最高指挥层，该网络是整个配电网自动化系统中的中心主站，其组成是一些共享着同一个数据库但实现着配网自动化系统中不同功能的服务器和工作站。硬件要求为符合国际的工业标准即可，操作系统的选用通常是WindowsNT，在这些配置的基础上还需要为之提供配套的软件支持，包括管理应用软件、配电监控软件、通信软件和数据库软件等，且应用软件的配置应以配网的实时数据库为基础来完成各自不同的自动化功能。由于其采用的是开放式和分布式的体系，故具有扩展性和兼容性。这一设计决定了配电网调度中心的建设应给予优先考虑，具体有三个方面的要求，一是数据库提供唯一的标准接口；二是实时数据与管理数据要结合利用；三是要具备灵活的发布和查询的能力。 2.2变电站层 变电站层是配电网自动化系统中调配中心层直接作用与指挥的层，是直接隶属于调配中心层的下一级层次，也就是是调配中心主站与各变电站子站进行通信的局域网。变电站层的设计主要是基于两个方面的原因，一是需要对获取的信息进行分层，以此来降低中心层的处理负担，与此同时也可降低子变电电站层对中心层的依赖；二是因为在进行故障处理时是需要遥控开闭所出口断路器的，这一过程的实现就要求必须通过变电站的终端单元。变电站层实现方式也有两种，一是建设一套带通信的现场装置；二是利用已有的设备，增设运动通信设备即可。 2.3中压网层 中压网层是配电网自动化系统中变电站层直接作用于指挥的层次，直接隶属于变电站层的下一级层次是以10kV的电力网络为依据的中压检测和控制网络。中压网层的主要功能就是完成配电网自动化系统的数据交换和控制，是配网自动化系统的核心所在，所以说，这一网络的实施胜败，就是决定自动化系统是否成功的关键，其实施的要点就在于控制方式和通信方式的选择。针对于这一问题，我们认为，通信是可以采用载波、光纤、无线或者是双绞线等不同方式的，但发展方向则应是载波和光纤的混合使用。不得不承认，配电网载波确实是存着很多不好处理的难点的，但是其对网络有着天然的适应性，以此可以预见在技术发展的大背景下，它依然将是配电层通信的主流选择。配电自动化的控制模式也可以分为两个大的方面，分布式就地控制和远方集中控制，远方集中控制是现在的主流方式，这是因为远方集中控制适宜于现在的工程要求实际，能够承载强大的通信系统，能够担当现代电网的实际要求。 2.4低压网层 低压网层是配电网自动化系统中的第四层网络，面向的是配电变压器低压侧负荷。低压网层起于各配电变压器的低压侧、终于各负荷的节点，这一结构就实现了对于负荷节点的测量和监控，如负荷控制和自动抄表等，然后再通过中压层、局域网等与中心主站进行通信。制约低压网的主要问题还是通信问题，目前普遍使用的是双绞线和低压载波，但这还是有较大的问题，这是因为双绞线的敷设相当有难度，但低压载波的应用又有一定的不便。
. 一、填空题（每空1分，共33分） 1. 中压配电网具有地域广、设备多、设备容量相对_______,在重要密集及重要场所 大量采用_______供电等特点。 2. 我国高压配电网一般采用的电压等级为_________kV, 中压配电网电压等级 ______kV，低压配电网电压等级为______kV。 3. 为了提高配电可靠性，中压配电网一般采用___________不接地方式，当系统的 容性电流大于《规程》要求时，采用中性点___________接地方式。 4. 中压馈线和分段开关配合的终端单元是_________，对分段开关操作时，需要电 源，通过____________取得操作电源，为了保障中压线路停电时，能对开关进行操作，终端单元配有_________或__________。 5. 馈线自动化系统中和电缆线路环网柜配合的二次设备名称为_________，其具有 _________、________、____________等功能。 6. 智能测控单元（IED）交流采样通道中，滤波环节的主要作用是滤除信号_________ 成份，保证___________计算的精度。 7. 典型配电调度自动化主站系统的计算机网络一般采用_________结构，主要计算 机设备为：________机、服务器、站及Web服务器等。 8. 在配电网自动化系统进行遥控过程中，现场终端单元接收到遥控预令后，按照遥 控预令中的_______和_________, 操作相关的对象继电器和_______继电器，如果其能正确动作形成遥控返校报文，等待________。 9. 通信时，差错控制编码分为和两种编码；差错控制方式有 _______传送、反馈重传差错控制、信息_______对比、纠错、混合纠错等方式。 10. 调度SCADA系统的主站软件分为________软件和______软件，支持软件分为_____________编辑、___________编辑、报表编辑、曲线编辑等部分。 二、多选题(每小题2分，共12分) 1. RS485总线的通信模式为___________ A. 半双工模式 B.单工模式 C. 循环模式 D.反馈重传 2. 下列名词__________是配电自动化系统结构的层次。 ..

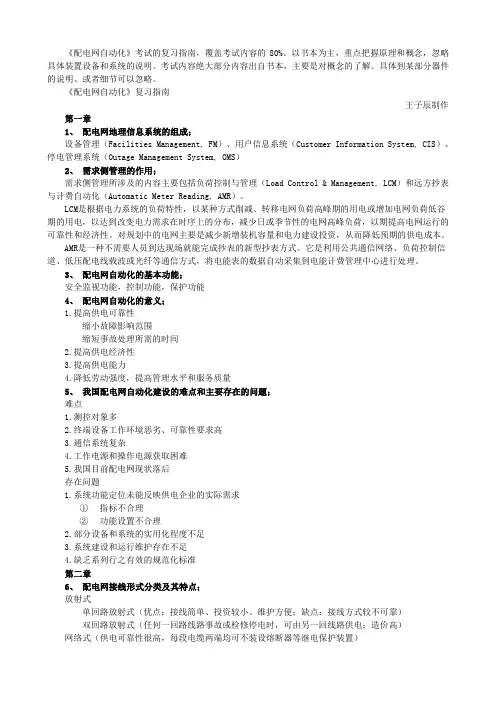

第一章概述 1.名词解释 1）配电系统：配电区域的配电线及配电设施的总称。它由变电站、配电站、配电变压器及二次变电站以下各级线路、发电厂直配线路和进户线及用电设备组成。 2）配电系统自动化：（DSA）“是利用现代电子、计算机、通信及网络技术，将配电网在线数据和离线数据等配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电网及其设备正常运行及事故状态下的监测、保护、控制、用电和配电管理的现代化。” 3）SCADA:(SCADA系统)即数据采集与监视控制系统。是以计算机为基础的生产过程控制与调度自动化系统。它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。4）SA(变电站自动化)：包括配电所、开关站自动化。它是利用现代计算机技术、通信技术将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。 5）FA（馈线自动化）:包括故障自动隔离和恢复供电系统，馈线数据检测和电压、无功控制系统。主要是在正常情况下，远方实时监测馈线分段开关与联络开关的状态及馈线电流、电压情况，并实现线路开关的远方分合闸操作；在线路故障时，能自动的记录故障信息、自动判别和隔离馈线故障区段以及恢复对未故障区段的供电。 6）DMS（配电管理系统）:就是利用当前先进的计算机监控、网络通信、数据处理技术对配电的运行工况进行监视、控制，并对其设备、图纸和日常工作实现离线、在线管理，提高配电运行的可靠性和故障自动分段、故障快速处理。包括配电网SCADA、配电网的负荷管理功能(LM)和一些配电网分析软件（DPAS），如网络拓扑、潮流、短路电流计算、电压/无功控制、负荷预报、投诉处理、变压器设备管理等。 7）LM（配电网的负荷管理功能）：负荷管理提供控制用户负荷，以及帮助控制中心操作员制定负荷控制策略和计划的能力。其中削峰和降压减载为其主要的两个功能。 8）DPAS（配电网分析软件）:配电系统的高级应用软件为配电网的运行提供了有力的分析工具，主要包括：潮流计算、负荷预测、状态估计、拓扑分析、电流/阻抗计算及无功电压优化等。 9）AM/FM/GIS（配电图资系统）:是自动绘图AM（Automatic Mapping）、设备管理FM（Facilities Management）和地理信息系统GIS（Geographic Information System）的总称，也是配电系统自动化的基础。 10）DSM（需方用电管理）:实际上是电力的供需双方共同对用电市场进行管理，以达到提高供电可靠性，减少能源消耗和供需双方的费用支出的目的。其容包括负荷监控、管理和远方抄表、计费自动化两方面。 11）FTU:馈线自动化测控终端, 是一种集测量、保护、监控为一体的综合型自动监控装置 12）TTU(distribution Transformer supervisory Terminal Unit，配电变压器监测终端):对配电变压器的信息采集和控制，它实时监测配电变压器的运行工况，并能将采集的信息传送到主站或其他的智能装置，提供配电系统运行控制及管理所需的数据。 13）RTU：Remote Terminal Unit 微机远方终端/变电站远方终端。 2.问答题 (3)我国配电网有哪些主要特点？ 1>城市配电网的主要特点 1》深入城市中心地区和居民密集点，负载相对集中，发展速度快，因此在规划时应留有发展余地。 2》用户对供电质量要求高。 3》配电网的设计标准较高，在安全与经济合理平衡下，要求供电有较高的可靠性。 4》配电网的接线较复杂，要保证调度上的灵活性、运行上的供电连续性和经济性。 5》随着配电网自动化的水平提高，对供电管理水平的要求越来越高。 6》对配电设施要求较高。因为城市配电网的线路和变电站要考虑占地面积小、容量大、安全可靠、维护量小及城市景观等诸多因素。 2>农村配电网的主要特点 1》供电线路长，分布面积广，负载小而分散；用电季节性强，设备利用率低。 2》发展速度快，存在建设无规划，布局不合理，施工无设计，设备质量差等先天不足。
配电自动化系统论文 浅谈配电自动化系统设计 摘要：随着社会经济与科学技术的高速发展和现代的逐步推进，社会对电能质量和供电可靠性提出越来越高的要求。本文论述了配电自动化系统功能设计工作现状，并对配电自动化通信系统设计提出了一些见解。 关键词：配电网；自动化系统；设计 一、引语 配电自动化是对配电网的电气设备进行远方实时监视、管理和控制的一个集成系统，是计算机技术和通信技术在配电网的应用。配电自动化可大大提高配电网运行的可靠性和效率，提高供电质量，从而对用户和供电企业均能带来可观的效益。配电自动化系统包括配电网数据采集和监控系统，配电地理信息系统和用户管理系统等环节。 二、配电自动化系统功能设计工作现状 1、功能结构设计单一。当前我国配电自动化系统结构还比较简单，功能设计还不够完善，过去的工作重心大部分集中在如何保证供电效率和稳定性方面，而对其他功能则要求不高。过去配电网的故障停电问题主要表现为传统周期例检，在人为影响下停电管理总是受到一定的干预，因而提高管理水平才是减少停电时间的必要条件。因此，
下一步如何提高配电系统在高效管理方面的功能设计是提高电网运行效率的保障。 2、配电系统中过度追求设备的先进性，导致全系统新老设备的不兼容等问题。有的部门在选择设备的时候不注重从大局观考虑，盲目引进新设备，造成系统中新老设备的不兼容、系统不运行不稳定等状况，从而降低了整体原本的优化目的，造成适得其反的结果。 3、系统设计中缺乏统一兼顾意识，顾此失彼，造成控制端与部分终端无法互联。有的地方还出现过通信通道容量设置有限，造成高功率的设备无法在此架构上稳定运行，因此，在系统结构设计上应该先从整体框架抓起，着力改造旧的配电网络，进而考虑引进先进的配电设备以及通信设备等。 4、传统管理体制存在弊端。过去我们的配电系统主要面对生产制造、产品营销这些主要耗能单位，缺乏系统全面的垂直职能管理以及有效的条块分工协作机制，因此系统很难保证一步到位，全面完善。因此我们在做系统功能设计的时候，除了继续抓好过去工作中的重点职能外，还要朝着以客户为本、强化管理，主抓实效的工作意识，减少管理漏洞，强化功能设计，使系统架构真正从整体上提高工作效率及质量。 三、配电自动化通信系统设计 通信是配电自动化系统不可或缺的重要组成部分。目前应用在配
本科课程考试参考答案与评分标准 第一学期 课程名称：配电网自动化技术考试性质：考试试卷类型：C 考试班级：电气1101-1104 考试方法：闭卷命题教师： 一、填空题（每空1分，共33分） 1. 配电网按照电压等级分为：高压配电网，中压配电网，低压配电网。 2. 我国中压架空馈线常见的结构是树形、手拉手、三分段三联络。 3. 配电网的设计原则__环网__设计，__辐射___运行。 4. 架空馈线终端单元FTU安装在户外，能经受恶劣环境，因此设计时，需要考虑__温度__、__湿度_____、__防尘__等因素的影响，从而导致设备的制造难度加大，_可靠性__和造价的矛盾非常突出。 5. 馈线自动化系统中，和配电变压器配合的二次设备为_TTU__，一般具有_电气量采样_、_开关量采样__、__电度__等功能。（只要答对3个TTU功能，不扣分） 6. 智能测控装置（IED）交流采样通道中，多路开关的作用是_共用AD__,采样保持器的作用是因A/D转换需要时间，将__采样值持一段时间。采样保持器工作时，每一次采样保持分为跟踪和保持两个阶段。 7. 配电自动化系统在调度主站进行遥控操作时，操作和监护人员具备遥控权限后，才能进行遥控操作，遥控过程分为，发送__预令__和__动令__,在没有发送动令之前可以发送遥控__撤销__命令。 8.常见的基带信号的编码波形有单极性__归零__码、单极性_不归零__码、双极性___归零__码、双极性__不归零__码、差__分__码等。 9. 反馈重传差错控制，收端收到信息后，收端收到信息后，进行__校验__、并将_校验_结果反送到发方，发方收到收方__正确__接收的报文后，这一次信息发送结束，否则，重新发送报文，直到接收到收方__正确__的报文。 10. RS232C为_串行__异步通信接口，同步方式为__起止式__同步法，适用于__点对点__通信。 二、多项选择题(每小题2分，共12分) 1.配电调度自动化主站系统的典型网络结构为 A 。
