迈式注浆钻进锚杆是一种将钻进，注浆，锚固功能合而为一的锚杆，能够保证在复杂地层（软岩，土层，断裂带等）条件下的锚固效果，具有可靠，高效，简便的特点。
(1)钻杆及锚杆合而为一，在风化岩，碎岩层，回填区，砂，粘土，园卵石层等不需套管护壁，即能形成锚孔，保证锚固与注浆效果。操作简便，快捷省时，节省25%工作量，减少工程成本。
(2)高效能的注浆，充填裂隙，固结岩体和土层，控制地下水，具有良好的注浆扩散半径及可靠的锚固质量。
(3)连续的螺纹使迈式注浆钻进锚杆可任意切割，连接，适合在狭窄的工作场地施工。同时，连续的螺纹使迈式注浆钻进锚杆比光滑的钢管具有更强的粘结阻力。据试验结果所得，粘结阻力高出光滑钢管2—3倍。本文仅就用潜孔钻机施工迈工锚杆作简介，当采用手持气腿式风钻的施工方法与使用潜孔钻大体相同，两者区别在于手持气腿式风钻适用于4m以内的迈式锚杆。

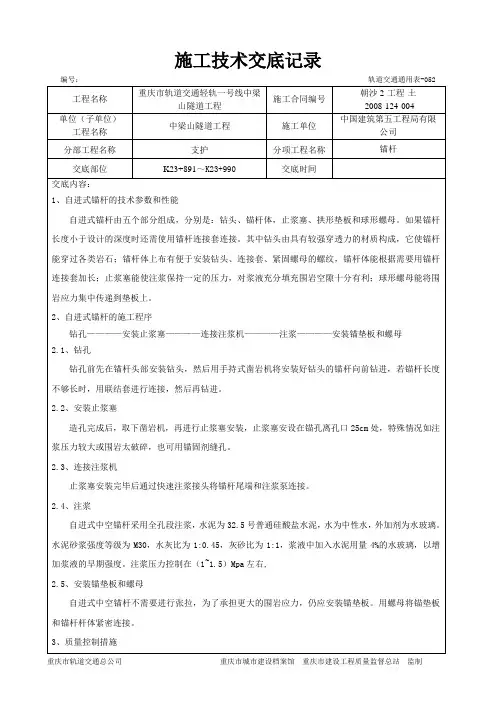

1.施工方法
1.1施工准备:用人工或机械将要施工的场地平整好，以便潜孔钻能行驶、进出及操作。一般要修一条潜孔钻机行驶便道，便道要求宽3m左右，坡度控制在30%，而施工场地需4m×5m。根据需要搭设工作平台或搭设脚手架，以便操作。将各种风管和水管接好，保持各种管路畅通，空压机司机和注浆手及潜孔钻司机到位，空压机、潜孔钻机、注浆泵、灰浆搅拌机试机无故障，备好各种料具。
1.2钻孔: 空压机启动后，开启潜孔钻机，根据地形及地质情况，调整好潜孔钻机的钻进角度。在潜孔钻在套上专用的纤尾套，将锚杆与纤尾套连接牢固，并在第一节锚杆的前端套上钻头。并根据地质情况确定锚杆的长度，以现场拼接锚杆。当一节锚杆钻进后，在前一节锚杆的尾部套上带有人工涂抹润滑剂的连接套后再连接好后一节锚杆，直到每根锚杆钻到需要长度。
1.3注浆:通过快速注浆接头将锚杆尾端注浆泵相连，启动灰浆搅拌机，人力将水泥和其他外加剂材料按配合比配制好，输入到搅拌中进行加水搅拌。搅拌均匀后，输入压浆泵，压浆时要保持压浆高压管顺直。压浆量根据压浆泵压力的大小或根据灰浆搅拌机的消耗速度确定。压浆完毕后，立即安装好止浆塞，再进行锚固，将拱形垫板套在锚杆外露部分，与地表或岩层密贴，在垫板外上好球形螺母。
1.4结束工作: 当钻孔和注浆完毕后，首先撤走各类机械设备；拆除类脚手架；再进行场地清理。
3.劳动力组织及进度指标
3.1劳动力组织：每班需配备空压机司机1人，电工1人，管道工2人，灰浆搅拌机司机1人，注浆泵操作司机1人，潜孔钻司机1人，配合钻孔3人，灰浆搅拌机配合3人，安垫板、螺母1人，配合注浆泵1人，其他配合人员4人，带班员1人。每班劳动力20人，三班共计需劳动力60人。
3.2进度指标：视地质情况而定，一般软岩层每小时钻孔20米，注浆速率2000 l/h。日进度可钻孔160米，注浆160米。
4.机械设备配置
需配置空压机1台（≥12m3/h），通风管若干（≥φ80mm），灰浆搅拌机和注浆泵各1台（或与迈式锚杆配套的迈式泵M400型1台）。
5 质量控制要点
5.1种管路要顺直，保证送风的通畅。
5.2根据岩层情况和当地气温确定锚杆钻进的角度和方向及长度，浆液的配合比（如掺水玻璃、速凝剂），钻头的形式（十字钻头或一字钻头）。
5.3钻孔时一定要将锚杆外露10cm，便于安装拱形垫板和球形螺母以增大锚杆抗拔力和粘结力，以使锚杆更好地发挥锚固作用，外露长度切不可过长或过短。
5.4无论是加固地表治理坍滑和地基加固，还是隧道初期支护或超前支护，一般锚杆间距为1m，呈梅花形布置或间距增大。
5.5注浆时灰砂比参考值：1：0—1：1，水灰比参考值：0.45：1—0.5：1，注浆程度根据注浆饱满且压力达到设计值，注意注浆质量。一般情况下浆液扩散半径为0.6m—0.7m，注浆压力可控制在10Mpa。5.6安装止浆塞时，应将其安装在锚孔内离孔口25cm处，特殊情况如注浆压力较大或围岩太破碎，也可用锚固剂封孔。
5.7场地尽量平整好，施工便道控制好坡度，保证潜孔钻安全行驶。一般最好是潜孔钻倒退着施工，否则将已锚固的锚杆破坏。
5.8根据地质情况选钻头，岩石：柱齿钻头，十字形钻头，松散土及软土：十字形钻头，松散土、粘性土：锥形钻头。而钻头与锚杆直径的配套使用关系为，R25IV：X42、R32IV：X51，R38IV：X76，锚固区直径为（1.5～2.5）倍钻头直径。
6. 安全及环保措施
6.1安全及措施：钻机行驶的道路一定要能保证钻机的安全。无论是钻头，还是连接套、纤尾套、注浆接头都应使用润滑剂。自行加工的纤尾套一定要注意其刚度和强度，否则容易发生脆断。要经常检查各种风管路是否完好，尤其是高压软管，一旦破裂，容易伤害事故。
6.2机械安全：注意各种机械的启动和开、关风顺序，建议专机专人，尽量找操作熟练的人员操作机械设备，以免造成不必要的机械和人身伤害事故。
6.3环保及措施：钻孔和注浆时由于尘土太大，所有施工人员都必须戴专用防尘口罩；钻孔和注浆时，一定注意不要污染周围庄稼，切不可将剩余水泥浆任意倾倒，以免造成环境污染。作业面要定期进行洒水，降低空气中粉尘含量，当使用手持气腿式风钻施工时，尽量采用湿钻，而不采用干钻。
