双组份硅酮结构胶的混匀性试验记录及拉断试验记录
工程名称：龙岩商会大厦A标段幕墙工程编号：

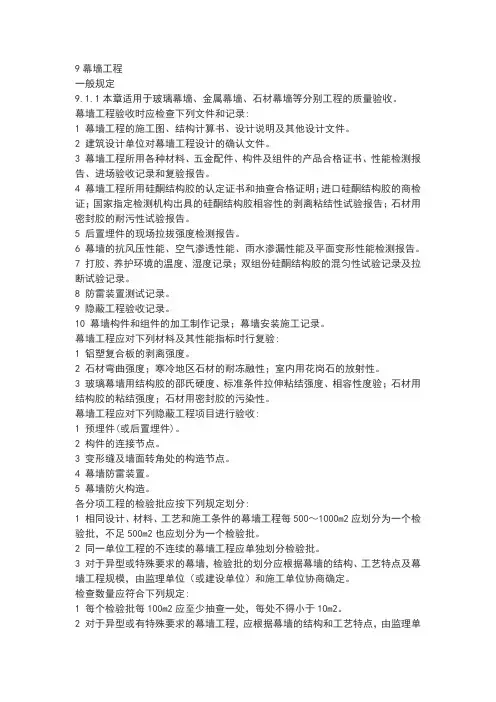

备注1：蝴蝶测试在每次开机，包括间断后的开机都应进行。此项测试的目的是为了检查主剂及催化剂是否充分混合均匀。测试如下：
备注2：若双组分密封胶已充分混合均匀，（经蝴蝶测试确认），下一步可进行拉断测试。此项测试需每天进行。拉断时间和主剂与固化剂的混合比例有关，同时可提供胶的工作时间及胶内部深化固化时间的参数。
双组份混合蝴蝶试验拉断试验
制表员：黄斌日期：2009年月日
幕墙用中空玻璃密封胶相容性及注胶宽度的探讨 孙文迁 1.前言 随着建筑节能的实施，中空玻璃玻在玻璃幕墙中的应用越来越普遍。在隐框玻璃幕墙中，中空玻璃的二道密封胶连接着中空玻璃的内、外片，承受着风荷载、地震荷载及外片玻璃的自重，直接关系到中空玻璃的使用耐久性及安全性。如果二道密封胶与玻璃及相接触的材料不相容或粘结强度达不到要求，将会导致中空玻璃外片玻璃脱离的情况，埋下很大的安全隐患。 目前，GB/T11944-2002《中空玻璃》标准及JC/T486-2001《中空玻璃用弹性密封胶》对中空玻璃二道密封胶的相容性并未做强制性规定，中空玻璃产品标准对中空玻璃密封胶的注胶宽度有明确的规定，但又与“建筑幕墙”GB/T21086-2007及“玻璃幕墙技术规程”JGJ102-2003中有关硅酮结构密封胶注胶宽度的相关规定不一致，如果仅按照“中空玻璃标准”要求生产的中空玻璃用于建筑幕墙，特别是隐框、半隐框玻璃幕墙，则存在着极大的安全隐患，本文对此一一分析、探讨。 2.中空玻璃用密封胶相容性问题的探讨 GB/T11944-2002作为中空玻璃产品标准，规定了中空玻璃用密封胶应满足“中空玻璃用弹性密封胶”JC/T486的要求，在JC/T486附录A中仅说明“建筑用硅酮结构密封胶”标准GB16776附录规定的相容性试验方法可用来确定二道密封胶与另一材料是否相容，但JC/T486又在前言中说明本附录A仅为提示性附录，并未列为强制性条款。这为中空玻璃生产厂家逃避试验留下了借口，为用于幕墙的中空玻璃质量安全埋下了隐患。 在“建筑幕墙”标准GB/T21086-2007第5.3.3.1条中规定了硅酮结构密封胶、硅酮密封胶同相粘结的幕墙基材、饰面板、附件和其它材料应具有相容性，随批单元件切割粘结性达到合格要求；在JGJ102-2003“玻璃幕墙工程技术规范”第3.4.3条规定：中空玻璃应采用双道密封，一道密封应采用丁基热熔密封胶，隐框、半隐框及点支撑玻璃幕墙用中空玻璃的二道密封胶应采用硅酮结构密封胶；强制性条款第3.6.2条规定：硅酮结构密封胶使用前，应经国家认可的检测机构进行与其相接触材料的相容性和剥离粘结性试验。这是由于硅酮结构密封胶是建筑幕墙工程中的关键材料，它连接着玻璃板材与金属构架，在幕墙的使用过程中，承受着风荷载及玻璃的自重荷载，直接关系到建筑幕墙结构的耐久性及安全性。因此，如果起着结构连接作用的硅酮结构密封胶不做相容性试验就直接施工，必然使建筑幕墙留下严重的安全隐患。 在隐框、半隐框及点支撑玻璃幕墙中，中空玻璃用二道密封胶连接着中空玻璃的内、外片，承受着外片玻璃所受风荷载及玻璃的自重荷载，关系到中空玻璃的使用耐久性及安全性。 如果中空玻璃二道密封胶同与其接触的材料不相容，将会导致密封胶的粘结强度的下降或完全丧失，留下很大的安全隐患。因此，幕墙用中空玻璃二道密封胶应按照GB/T16776要求，在使用前进行与其相接触材料的相容性试验，相容性试验合格后，才能进行中空玻璃的生产加工。中国建筑玻璃与工业玻璃协会制定的“中空玻璃生产规程”HBZ/T001-2007于2007年7月1日发布实施，其第1.3.2、1.3.3、1.3.5、1.3.7条对幕墙用中空玻璃二道密封胶采用硅酮结构密封胶使用前须进行与其相接触材料相容性试验也提出了明确规定。 根据对硅酮结构密封胶相容性试验统计，中空玻璃生产企业在制作加工幕墙用中空玻璃时，很少做二道密封胶相容性试验，这是造成中空玻璃外片玻璃脱落的主要原因。 另外，在明框玻璃幕墙中，很多人忽视了开启部分，这是因为明框玻璃幕墙开启部分是按隐框结构设计的。这一点往往被大多数幕墙企业所忽视。 3.中空玻璃密封胶注胶宽度的探讨 GB/T11944-2002“中空玻璃”第5.2.4条规定：双道密封外层密封胶注胶宽度为5~7㎜，特殊规格或有特殊要求的产品由供需双方商定。在JGJ102-2003“玻璃幕墙工程技术规范”中第 5.6条规定了硅酮结构密封胶应根据不同的受力情况进行承载力极限状态验算，粘结宽度及粘结厚度应分别应通过计算确定且结构胶的粘结宽度不应小于7㎜，粘结厚度不小于6㎜。JGJ/T139“玻璃幕墙工程质量检验标准”第2.4.12条规定了中空玻璃二道硅酮结构密封胶胶层宽度应符合结构计算要求。 JGJ102-2003“玻璃幕墙工程技术规范”是玻璃幕墙设计、计算的基本依据，它规定了隐框、半隐框玻璃幕墙中承受荷载的硅酮结构密封胶的宽度和厚度应通过计算来确定，并规定了最小宽度和厚
密 封 胶 作 业 指 导 书 审批：毛成秀实施日期：2014年11月01日四川省科信建设工程质量检测鉴定有限公司
1.要求 1.1外观：产品应为细腻，均匀膏状物，无气泡，结块，凝胶，结皮，无不易分 散的析出物。 双组分产品两组分的颜色应用明显区别。 1.2材料物理性能要求
相容性试验方法 1.依据标准GB 16776-2005 建筑用硅酮结构密封胶 2.仪器设备：玻璃板，无色透明浮法玻璃，75m m×50mm×6mm， 隔离胶带，25mm×75mm。 温度计：20℃～100℃ 紫外线荧光灯：UVA-340型 紫外辐照箱 清洗剂：50％异丙醇一蒸馏水溶液 参照密封胶，浅色或半透明密封胶 3.试验原理： 将一个有附件的试验试件放在紫外灯下直接辐照，在热条件下透过玻璃辐照另一个试件，再对没有附件的对比试件同样试验，观察两组试件颜色的变化，对比试验密封胶同参照玻璃及附件粘接性的变化。 光照试件的位置 4. 试样的制备 4.1 在玻璃表面用50％异丙醇一蒸馏水溶液并用洁净布擦拭干净。 4.2按下图在玻璃的一端粘贴隔离胶带，覆盖宽度约为25mm。 4.3 按照上图制作8块试件，4块是无附件的对比试件，另外4块是有附件的试验试件截切成条状，尺寸为6m m×6mm×50mm，放在玻璃板中间，对比试件和试
验试件的制备方法相同，只是不加附件。 4.4 将试验密封胶挤注在附件的一侧，参照密封胶挤在附件的另一侧，用刮刀整理密封胶与附件上端面及侧面紧密接触，并与玻璃密实粘结，两种胶的相接处应高于附件上端约3mm。 5.试件的养护和处理 5.1制备的试件在标准条件下养护7d，取两个实验试件和两个对比试件，玻璃面朝下放置在紫外辐照箱中，再放入两个实验试件和两个对比试件，玻璃面朝上放置，在紫外灯下辐照21d。 5.2 为保证紫外辐照强度在一定范围内，紫外灯使用8周后应更换，为保证均匀辐照，每两周按下图更换灯泡，去除3#灯泡，将2#灯泡移到3#灯的位置，将1#灯移到2#灯的位置，将4#灯移到1#灯的位置，在4#灯的位置安置一个新灯泡。 5.3 实验箱的温度应控制在（48±2）℃（距离试件5mm处测量），试件表面温度每周测一次。 6.实验步骤 6.1 试件编号后将试件放置在紫外线下，记录试件放置的方向， 6.2实验后从紫外箱中取出试件，在23℃冷却4h。 6.3用手握住隔离带上的密封胶，与玻璃成90°方向用力拉密封胶，使密封胶从玻璃从玻璃粘接处剥离。 6.4破坏面积的测量，采用透过印制有1m m×1mm网格线的透明膜片，测量拉伸粘接试件两粘接面上粘接破坏面积较大面占有的网格布数，精确到1格（不足一格不计），粘接破坏面积以粘接破坏格数占总格数的百分比表示。按下式计算实验胶，参照胶与附件内聚破坏的百分率： C F=100％-A t C F—内聚破坏面的百分率，％ A t—内聚破坏面积的百分率，％ 6.5 检查密封胶对附件的粘接性；与附件成90°方向用力拉密封胶，使密封胶从
结构胶、耐候胶相溶性试验方案 第一节结构胶胶相溶试验方案 1、试验原理 1.1 用结构胶黏结实际工程用基材，测定剥离黏结性，确定结构胶和基材的相容性。 1.2 用结构胶黏结玻璃结构系统各种附件，经热及紫外线老化处理后，考查试样颜色变化，检验和玻璃、附件的黏结性，确定结构胶和附件的相容性。 2、实际工程用基材和结构胶相容性测定 按照GB/T13477第12章规定方法试验，测定剥离黏结性。3、附件和结构胶相容性测定 3.1试验仪器 a)紫外线灯，符合JC/T485中5.12.1要求； b)紫外线强度计，量程为1000~4000uW/cm2； c)温度计，量程0~100℃。 3.2试验材料 a)玻璃板，为清洁的浮法玻璃，尺寸为76mm*50mm*6mm，应 制备12块； b)防黏带，每块玻璃板用一条，尺寸为25mm*76mm； c)清洗剂，推荐用50%异丙醇-蒸馏水溶液； d)试验结构胶，和试验结构胶成分相近的半透明密封胶，由供 应试验结构胶的制造厂提供或推荐。 3.3试件制备和准备
3.3.1试验室条件 应符合6.1.1要求，结构胶样品应在标准条件下至少放置24h。 3.3.2试件准备 3.3.2.1清洁玻璃、附件。用A 4.1.2c规定的清洗剂洗净，擦除水分后自然风干。 3.3.2.2按图A1所示，在玻璃板一端黏贴防黏带，覆盖宽度约25mm。 3.3.2.3按图A1所示制备12块试件，6块为校验试件，另外6块加附件为试验试件。附件应裁切成条状，尺寸为6.5mm*51mm*6.5mm，放置在玻璃板的中间。分别将基准密封胶和试验结构胶挤注在附件两侧至上部，并和玻璃黏结密实，两种胶相接处高于附件约3mm。3.3.2.4制备的试件按6.8.2c处理。 3.4试验程序 3.4.1试件放置 试件编号后在6.1.1条件下放置24h。取试验试件和校验试件各三块，组成一组试件。将两组试件放在紫外线灯下，下组试件的密封缝向上，另一组试件的玻璃面向上（密封缝在下面），见图A2。 3.4.2光照试验 启动紫外线灯连续照射试样21d。用紫外线强度计和温度计测量试样表面，紫外线国辐射强度为2000~3000 uW/cm2,温度为（50±2）℃。紫外线强度应每周测定一次。 3.4.3观察颜色变化和测定黏结力 3.4.3.1光照结束后，取出试件冷却4h。 3.4.3.2 仔细观察并记录试验试件、校验试件上结构胶的颜色及其他值得注意的变化。
聚氨酯胶的配方设计 胶粘剂的设计是以获得最终使用性能为目的,对聚氨酯胶粘剂进行配方设计,要考虑到所制成的胶粘剂的施工性(可操作性)，固化条件及粘接强度，耐热性，耐化学品性，耐久性等性能要求。 1.聚氨酯分子设计——结构与性能聚氨酯由于其原料品种及组成的多样性,因而可合成各种各样性能的高分子材料，例如从其本体材料(即不含溶剂)的外观性严主讲,可得到由柔软至坚硬的弹性体，泡沫材料，聚氨酯从其本体性质(或者说其固化物)而言,基本上届弹性体性质,它的一些物理化学性质如粘接强度，机械性能，耐久性，耐低温性，耐药品性,主要取决于所生成的聚氨酯固化物的化学结构，所以,要对聚氨酯胶粘剂进行配方设计,首先要进行分子设计,即从化学结构及组成对性能的影响来认识，有关聚氨酯原料品种及化学结构与性能的关系。 2. 从原料角度对PU胶粘剂制备进行设计聚氨酯胶粘剂配方中一般用到三类原料:一类为NCO类原料(即二异氰酸酯或其改性物、多异氰酸酯),一类为oH类原料(即含羟基的低聚物多元醇、扩链剂等,广义地说,是含活性氢的化合物,故也包括多元胺、水等),另有一类为溶剂和催化剂等添加剂，从原料的角度对聚氨酯胶粘剂进行配方设计,其方法有下述两种。 (1).由上述原料直接配制最简单的聚氨酯胶粘剂配制法是0H类原料和NCO类原料(或及添加剂)简单地混合，直接使用，这种方法在聚氨酯胶粘剂配方设计中不常采用,原因是大多数低聚物多元醇分子量较低(通常聚醚Mr<6000,聚酯Mr<3000),因而所配制的胶粘剂组合物粘度小，初粘力小，有时即使添加催化剂,固化速度仍较慢,并且固化物强度低, 实用价值不大，并且未改性的TDI蒸气压较高,气味大，挥发毒性大,而MDI常温下为固态,使用不方便,只有少数几种商品化多异氰酸酯如PAPlDesmodur RDesmodur RFCoronate L等可用作异氰酸酯原料。不过,有几种情况可用上述方法配成聚氨酯胶粘剂例如 1)由高分子量聚酯(Mr5000-50000)的有机溶液与多异氰酸酯溶液(如Coronate L)组成的双组分聚氨酯胶粘剂,可用于复合层压薄膜等用途,性能较好，这是因为其主成分高分子量聚酯本身就有较高的初始粘接力,组成的胶粘剂内聚强度大; (2)由聚醚(或聚酯)或及水，多异氰酸酯，催化剂等配成的组合物,作为发泡型聚氨酯胶粘剂，粘合剂,用于保温材料等的粘接制造等,有一定的实用价值。 (2).NCO类及OH类原料预先氨酯化改性如上所述,由于大多数低聚物多元醇的分子量较低,并且TDI挥发毒性大,MDI常温下为固态,直接配成胶一般性能较差,故为了提高胶粘剂的初始粘度，缩短产生一定粘接强度所需的时间,通常把聚醚或聚酯多元醇
高性能低黏双组分环氧树脂结构胶 本发明目的:双组分低黏,组分应用比例范围广易配置,不溢胶,较长的配后使用时间,耐100度温,恶劣表面应用能力高黏结强度及低吸水性. 构成:环氧树脂与硬化剂.前者主要为双酚A二环氧甘油醚,为提高弹性和黏结力,在环氧树脂中加入橡胶片段.由环氧树脂与5~20%含量羧基末端丁二烯/丙烯腈(氰乙烯)的共聚橡胶反应得到.有三种添加剂可用于树脂中作为活性组分与硬化剂反应通过与胺硬化剂之间快速的反应以提供化学触变性.a)脂肪族二/聚异氰酸盐(如m-4-甲基二甲苯二异氰酸盐m-tetra-methyl xylyl diisocyanate);b)低活性的羧酸酐(如异丁烯-马来酸酐共聚低聚物isobutylene-maleic anhydride copolymer oligomer); c)拥有能与胺进行michael加成的不饱和C-C键的分子(如马来酸或富马酸/反丁烯二酸基团maleic or fumeric/fumaric groups. 发现在环氧树脂中加入很少量(2%重量或更少)马来酸酐能产生低的初始黏度,并且应用时间长达2个月.类似的,含有脂肪族异氰酸盐组分(如偏-4亚甲基二甲苯二异氰酸盐meta tetramethylene xylene diisocyanate/四甲基苯二亚甲基二异氰酸酯)的环氧树脂可与胺硬化剂快速反应提供触变性.这些环氧树脂中所用的添加剂的量按重量含量可以是0.5~10%,取决于环氧树脂组分的初始黏度.另外的,可以选用低黏度的单/聚环氧材料如苯基缩水甘油醚phenyl glycidyl ether, 丁二醇缩水甘油醚butane diol diglycidyl ether,等等加入环氧树脂组分中以降低最终产物的总黏度. 用于固化上述环氧组分的硬化剂组分可以包括由酰胺基胺, 分子骨架上带有叔胺基团或者烯烃醚基团的伯胺/仲胺,与双酚A组成的混合物.为得到高弹性,韧度和提高耐水性, 所使用的酰胺基胺含有柔韧基团,特别是二聚的亚油酸分子骨架.这些原料都有市场来源.如V ersamide 140(二聚亚油酸聚酰胺polyamidoamine of dimerized linoleic acid).为加快固化速率,最好使用连结叔胺基团的酰胺-胺或者连有氨基的酰胺-胺如2-氨基-乙基哌嗪.含叔胺的酰胺-胺由二聚亚油酸与2-氨-乙基哌嗪或者二-氨丙基哌嗪通过氨化反应制得.另外,为提高固化速率,弹性和柔韧度,在硬化剂组分中可加入多酚如双酚 A.硬化剂中的活性氢重量份可以通过加入一定量的聚烷基醚二胺来调节.这也改进了最终产物的弹性和粘合性.硬化剂中的酰胺-胺:胺:双酚A的重量比大约是30-90:8-35:2-35. 常见的填充剂如滑石粉,氧化铝(矾土),金属氧化物,金属,无定形碳等,也可以用在环氧树脂或者硬化剂中,总量可以在0.1~40%的黏合剂重量含量. 用于本发明的聚环氧化物可以是单体或聚合体,饱和或不饱和,脂肪族或脂环族,芳香族或杂环,但必须是可被取代的如果除了环氧基团外还需要引入其他基团的话,如羟基,醚自由基,卤素原子,以及类似的东西.本发明中适用的典型的环氧树脂组分包括本文引用的美国专利NO.S 2,500,600和2,324,483中所适用的.本发明中更倾向于环氧基当量(equilvalence)>1的1,2-环氧化合物.也就是说,分子中有超过一个以上的环氧基团.1,2-环氧基可以在末端也可以在中间.比较适合的末端环氧基团是1,2-环氧乙基或者1,2-环氧丙基.后者可以连到一个氧原子上,即是说,就是缩水甘油醚或缩水甘油酯基.而环氧基在中间的化合物环氧基一般位于脂肪链或者脂环上. 内含环氧基的环氧化合物是环氧化的二烯,二烯烃,或环二烯烃,如1,2,5,6-二环氧己烷,1,2,4,5-二环氧环己烷,二环戊二烯二环氧化物,二戊烯二环氧化物,乙烯环己烯二环氧化物,环氧二烯不饱和羧酸酯.如甲基-9,10,12,13-二环氧硬脂酸,或者6,7,10,11-二环氧己烷-1,16-二酸二甲酯..此外,接下来要提起的环氧化单,二,或聚
单组份的硅酮胶，其固化是靠接触空气中的水分而产生物理性质的改变；双组份则是指硅酮胶分成A、B两组，任何一组单独存在都不能形成固化，但两组胶浆一旦混合就产生固化。目前市场上常见的是单组份硅酮密封胶 单组份硅酮密封胶按性质又分为酸性胶和中性胶两种。 酸性密封胶主要用于玻璃和其它建筑材料之间的一般性粘接。而中性胶克服了酸性胶腐蚀金属材料和与碱性材料发生反应的特点，因此适用范围更广，其市场价格比酸性胶稍高。 市场上比较特殊的一类密封胶是硅酮结构密封胶，因其直接用于玻璃幕墙的金属和玻璃结构或非结构性粘合装配，故质量要求和产品档次是玻璃胶中最高的，其市场价格也最高。 单组份硅酮密封胶是一种类似软膏，一旦接触空气中的水分就会固化成一种坚韧的橡胶类固体的材料。 硅酮玻璃胶的粘接力强，拉伸强度大，同时又具有耐候性、抗振性，和防潮、抗臭气和适应冷热变化大的特点。加之其较广泛的适用性，能实现大多数建材产品之间的粘合，因此应用价值非常大。 硅酮玻璃胶由其不会因自身的重量而流动，所以可以用于过顶或侧壁的接缝而不发生下陷，塌落或流走。它主要用于干洁的金属、玻璃，大多数不含油脂的木材、硅酮树脂、加硫硅橡胶、陶瓷、天然及合成纤维，以及许多油漆塑料表面的粘接。质量好的硅酮玻璃胶在摄氏零度以下使用不会发生挤压不出、物理特性改变等现象。充分固化的硅酮玻璃胶在温度到204℃（400oF）的情况下使用仍能保持持续有效，但温度高达218℃（428oF）时，有效时间会缩短。 硅酮玻璃胶有多种颜色，常用颜色有黑色、瓷白、透明、银灰、灰、古铜六种。 单组分室温硫化硅橡胶限制条件 （一）、酸性密封胶 1、适宜作密封、堵塞防漏及防风雨用途，室内室外两者皆宜（室内效果更佳），防渗防漏效果显著。 2、粘接汽车的各种内部装饰，包括：金属、织物和有机织物及塑料。 3、接合加热和制冷设备上的垫片。 4、在金属表面加装无螺孔的筋条、铭牌以及漆加塑料材料。 5、对烘箱门上的窗口、气体用具上的烟道、管道接头、通道门进行封口。 6、为齿轮箱、压缩机、泵提供即时成形的防漏垫。 7、对船仓以及窗口密封。 8、拖车、卡车驾驶室玻璃窗的密封。 9、粘合和密封设备部件。 10、形成防磨涂层。 11、镶嵌和填充薄金属片迭层、道管网络和设备机壳。 （二）、中性耐候胶 1、适用于各种幕墙耐候密封，特别推荐用于玻璃幕墙、铝塑板幕墙、石材干挂的耐候密封； 2、金属、玻璃、铝材、瓷砖、有机玻璃、镀膜玻璃间的接缝密封； 3、混凝土、水泥、砖石、岩石、大理石、钢材、木材、阳极处理铝材及涂漆铝材表面的接缝密封。大多数情况下都无需使用底漆。
双组分聚氨酯结构胶在电扶梯前沿板上的应用 介绍了电扶梯前沿板的生产工艺要求、材质构造和粘接工艺，并研究了双组分聚氨酯结构胶在单位面积上的施胶量对粘接强度的影响。当单位面积用胶量为1.0 kg/m2时，聚氨酯结构胶的粘接力可达相对最强，经济性相对最优。 标签：电扶梯；前沿板；聚氨酯结构胶 随着城市化进程的逐步加快，电扶梯已广泛应用于人们的日常生活中，对电扶梯的需求量也越来越大。电扶梯亦称自动扶梯，是一种以运输带方式运送行人和物品的运输工具，广泛应用于百货商场、超市、宾馆、写字楼、机场及城市交通等领域。近几年国内相继开发出适应电扶梯轻量化且粘接性能优异的双组分聚氨酯结构胶。 电扶梯的前沿板是过渡乘客从静止部分到动作部分的部件，起到支撑乘客和安装扶手入口的功能[1]。前沿板由表面材料和补强材料所组成，通常前沿板表面材料的材质有铝合金和不锈钢，补强材料采用的是厚实的钢板。对电扶梯的设计主要是根据所用金属材料的特性，力求组件结构简单化、标准化和制作方法的统一化，以便使电扶梯前沿板高效率化生产。同时，借助高刚性补强材料及采用薄型表面材料，来满足电扶梯轻量化且节能的要求[2]。胶接结构与焊接相比，不存在薄弱的热影响区，密封性良好、受力均匀、制造成本低廉且适应性较大，于是，表面材料和补强材料之间的粘接就需要用到一种粘接性能较好、固化收缩率较低，并能常温固化、操作简便且耐候性能佳的结构胶粘剂[3，4]。 结构胶粘剂能够代替螺栓、铆钉或者焊接等形式，用来粘接金属、塑料、玻璃和木材等结构部件，并能长时间承受很大载荷[5～7]。这以丙烯酸酯胶、环氧胶和聚氨酯胶等几大系列为代表，其中，聚氨酯胶粘剂具有耐水、耐油、耐冲击、柔韧性较好、粘接强度较大和抗震性能较好等优点，在国民经济中获得了较为广泛的应用[8～10]。 双组分聚氨酯结构胶因其良好的粘接性、耐久性、耐疲劳性和耐冲击性能等，被广泛应用于电扶梯前沿板的粘接工艺中[11]。新型双组分无溶剂聚氨酯结构胶可不使用底涂剂，减少了施工环境的溶剂排放，对环境友好，并能简化生产工艺，同时降低了生产成本[12，13]。 本文有针对性地介绍了电扶梯前沿板的工艺要求、材质、构造、对胶粘剂的要求和前沿板用胶粘剂的种类及特点、粘接工艺以及双组分聚氨酯结构胶的施胶量对粘接强度的影响。 1 电扶梯前沿板的工艺要求 电扶梯前沿板的工艺要求为：①作为承载乘客进出电扶梯的结构件，刚性必须比较高；②在搬运及安装过程中不会因冲撞而变形；③兼顾轻量化，便于施工；
双组分聚氨酯胶粘剂概述 双组分聚氨酯胶粘剂是聚氨酯胶粘剂中最重要的一个大类，用途广，用量大。通常由甲、乙两个组分组成，两个组分是分开包装的，使用前按一定比例配制即可。甲组分(主剂)为羟基组分，乙组分(固化剂)为含游离异氰酸酯基团的组分。也有的主剂为端基NCO的聚氨酯预聚体，固化剂为低分子量多元醇或多元胺，甲组分和乙组分按一定比例混合生成聚氨酯树脂。 双组分聚氨酯胶粘剂具有以下特点。 (1)属反应性的胶粘剂在两个组分混合后，发生交联反应，产生固化产物。 (2)制备时，可以调节两组分的原料组成和分子量，使之在室温下有合适的粘度，可制成高固含量或无溶剂双组分胶粘剂。 (3)通常可室温固化，通过选择制备胶粘剂的原料或加入催化剂可凋节固化速度。一般，双组分聚氨酯胶粘剂有较大的初粘合力，叫加热固化，其最终粘合强度比单组分胶粘剂大，可以满足结构胶粘剂的要求。 (4)两个组分的用量可在一定范围内调节，一般存在着一定容忍度。两组分的NCO／OH摩尔比在一般情况下大于或等于l，当固化时，一部分NCO基团参与胶的固化反应，产生化学粘合力，多余的NC0基团在加热固化时，还可产生脲基甲酸酯、缩二脲等，增加交联度，提高了胶层的内聚强度和耐热性。对于无溶剂双组分聚氨酯胶粘剂来说，因各组分起始分子量不大，一般来说NCO／OH摩尔比等于或稍大于l，有利于固化完全，特别在粘合密封件时，注意NCO组分不能过量太多。而对于溶剂型双组分胶粘剂来说，其主剂分子量较大，初粘性能较好，两组分的用量可在较大范围内调节，NCO／OH摩尔比可小于1或大于1的数倍。当NCO组分(固化剂)过量较多的场合，多异氰酸酯自聚形成坚韧的胶粘层，适合
密封胶作业指导书文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
密 封 胶 作 业 指 导 书 审批：毛成秀实施日期： 2014年11月01日 四川省科信建设工程质量检测鉴定有限公司 1.要求 1.1外观：产品应为细腻，均匀膏状物，无气泡，结块，凝胶，结皮，无不易分散 的析出物。 双组分产品两组分的颜色应用明显区别。 材料物理性能要求
相容性试验方法 1.依据标准 GB 16776-2005 建筑用硅酮结构密封胶 2.仪器设备：玻璃板，无色透明浮法玻璃，75mm×50mm×6mm， 隔离胶带，25mm×75mm。 温度计：20℃～100℃ 紫外线荧光灯：UVA-340型 紫外辐照箱 清洗剂：50％异丙醇一蒸馏水溶液 参照密封胶，浅色或半透明密封胶 3.试验原理： 将一个有附件的试验试件放在紫外灯下直接辐照，在热条件下透过玻璃辐照另一个试件，再对没有附件的对比试件同样试验，观察两组试件颜色的变化，对比试验密封胶同参照玻璃及附件粘接性的变化。 光照试件的位置 4. 试样的制备 在玻璃表面用50％异丙醇一蒸馏水溶液并用洁净布擦拭干净。
按下图在玻璃的一端粘贴隔离胶带，覆盖宽度约为25mm。 按照上图制作8块试件，4块是无附件的对比试件，另外4块是有附件的试验试件截切成条状，尺寸为6mm×6mm×50mm，放在玻璃板中间，对比试件和试验试件的制备方法相同，只是不加附件。 将试验密封胶挤注在附件的一侧，参照密封胶挤在附件的另一侧，用刮刀整理密封胶与附件上端面及侧面紧密接触，并与玻璃密实粘结，两种胶的相接处应高于附件上端约3mm。 5.试件的养护和处理 制备的试件在标准条件下养护7d，取两个实验试件和两个对比试件，玻璃面朝下放置在紫外辐照箱中，再放入两个实验试件和两个对比试件，玻璃面朝上放置，在紫外灯下辐照21d。 为保证紫外辐照强度在一定范围内，紫外灯使用8周后应更换，为保证均匀辐照，每两周按下图更换灯泡，去除3#灯泡，将2#灯泡移到3#灯的位置，将1#灯移到2#灯的位置，将4#灯移到1#灯的位置，在4#灯的位置安置一个新灯泡。 实验箱的温度应控制在（48±2）℃（距离试件5mm处测量），试件表面温度每周测一次。 6.实验步骤 试件编号后将试件放置在紫外线下，记录试件放置的方向，
v1.0可编辑可修改加成型室温硫化硅橡胶（双组份为主） 组份名称相应种类 基础聚合物含乙烯基的有机聚二甲基硅氧烷，如双端乙烯基聚二甲基硅氧烷 交联剂低粘度的线型甲基含氢硅油 第八族过渡金属（如铂、钯、铑、镍等）及其化合物或配合物 催化剂 填料补强 :气相法白炭黑、沉淀法白炭黑和表面处理白炭黑等; 非补强：硅藻土、沉淀法碳酸钙和高岭土（SiO2-Al 2O3） 抑制剂延迟硅氢化反应的抑制剂，如炔醇类抑制剂 当前市场的硅胶牌子有很多，从高端到低端有： 高端： GE东芝，瓦克（张家港），道康宁（美国），野牛（荷兰），罗纳星（法国），千里马，白云（中国），之江（杭州），高士。（12 元以上） 中档：新展，安泰，硅宝，森戈，快事达，宏英，欧利雅、永安（以上均为国产）。 低端品牌：金鹰翔，豪威，美城，基亿，恒德，宏华，宏固，精硅等等，小厂家特别多。 目前市场做的较好的有道康宁，建华，之江，硅宝、欧利雅、新展等牌子。 生产方法 107室温硫化硅橡胶和碳酸钙、白炭黑、助剂等混合均匀，抽真空制成玻璃胶。 化学方程式： 107RTV+SiO2+CaCO3=玻璃胶 常见种类 1.单双组份分类：单组份和双组份 2.酸碱性分类：酸性和中性胶 3.颜色分类：黑色、瓷白、透明、银灰、灰、古铜六种 4.耐候胶性、防霉性分类：耐候硅酮密封胶适用于各种幕墙耐候密封，特别推荐用于玻璃幕 墙、铝塑板幕墙、石材干挂的耐候密封。耐候密封胶适合金属、玻璃、铝材、瓷砖、有机
玻璃、镀膜玻璃间的接缝密封；耐候硅酮密封胶混凝土、水泥、砖石、岩石、大理石、钢材、木材、阳极处理铝材及涂漆铝材表面的接缝密封。大多数情况下都无需使用底漆。 防霉硅酮密封胶是未来的趋势，有防霉效果的硅酮胶比一般的胶使用时间更长，更牢固，不易脱落，特别适用于一些潮湿、容易长霉菌的环境，如卫浴、厨房等。 缩合型室温硫化硅酮密封胶的组成：基础聚合物、交联剂、催化剂、填料及添加剂等配制而成，前 3 种为必须成分，但作为实用产品，后两种往往也不可缺少。 1、基础聚合物：α ，ω- 二羟基聚二甲基硅氧烷，即HO(MeRSiO)nH（式中，R为Me、CF3 CH2CH 2、Ph 等； n=100～ 2000）是制备缩合型单组分室温硫化硅酮密封胶最重要的基础聚 合物。其中， HO[Me(CF3CH2CH2)SiO] n H 用于制备耐油耐溶剂产品；HO（ Me2SiO）n(MePhSiO) m H 用于制备耐寒及抗辐照产品。 （2）交联剂 交联剂指能将基础聚合物联结成网状结构并具有三个以上水解性官能团的硅烷或聚硅 氧烷，是单组分室温硫化硅酮密封胶的核心组分，是决定产品交联机理的基础。目前使用的 典型交联剂品种有 MeSi(OAc) 3、 MeSi(ON=CMeEt)3、 MeSi(OMe)3等。 不同结构交联剂与水反应的能量及活性不同，不过，交联剂水解能与硫化胶表面消粘时 间有关，活性越高、消粘时间越短。相同催化剂用量条件下，交联剂的水解反应活性的顺序 为：丙酮型＞酰胺型＞醋酸型＞酮肟型＞醇型 （3）催化剂 催化剂是一类能提高基础聚合物与交联剂在室温下的反应速度的有机化合物。主要使用锡化合物及钛化合物。其中，锡化合物类催化剂主要是有机羧酸锡及有机锡鳌合物，如辛酸亚锡、二月桂酸二丁基锡、二辛酸二丁基锡、二乙酸二丁基锡、二甲氧基二丁基锡、二丁 基氧化锡、 Bu2Sn(OMeC=CHCOMe)2等，常用的钛化合物类催化剂主要是钛酸酯及钛的鳌合物， 如四异丙氧基钛酸酯、四正丁基钛酸酯、四（三甲基硅烷氧基）钛、二异丙氧基- 双（乙酰丙酮基）钛等。 （4）填料 单组份室温硫化硅酮密封胶所用的填料可分为补强性填料和非补强性填料（增量填
聚氨酯粘接机理
————————————————————————————————作者: ————————————————————————————————日期：
聚氨酯粘接原理 一、金属、玻璃、陶瓷等的粘接 金属、玻璃等物质表面张力很高,属于高能表面,在异氰酸酯胶ＰU胶水固化物中含有内聚能较高的氨酯键和脲键,在一定条件下能在粘接面上聚集,形成高表面张力胶粘层。一般来说,胶水中异氰酸酯或其衍生物百分含量越高,胶粘层的表面张力越大,胶越坚韧，能与金属等基材很好地匹配,粘接强度一般较高。 含一NCＯ基团的异氰酸酯胶胶水对金属的粘接机理如下: 金属表面一般存在着吸附水(即使经过打磨处理的金属表面也存在微量的吸附水或金属氧化物水合物),一ＮCO与水反应生成的脲键与金属氧化物之间由于氢键而螯合形成酰脲—金属氧化物络合物,一NCO基团还能与金属水合物形成共价键等。 在无一NCO场合,金属表面水合物及金属原子与氨酯键及脲键之间产生范德华力和氢键,并且以TDI、MDＩ为基础的聚氨酯胶水含苯环,具有冗电子体系,能与金属形成配价键。金属表面成分较为复杂,与PU胶之间形成的各种化学键或次价键(如氢键)的类型也很复杂。 玻璃、石板、陶瓷等无机材料一般由Aｈ０９、Ｓ0２、CaO和Ｎa20 等成分构成,表面也含吸附水、羟基,粘接机理大致与金属相同。 二、塑料、橡胶的粘接 橡胶的粘接一般选用多异氰酸酯胶水或橡胶类胶水改性的多异氰酸酯胶水,胶水中所含的有机溶剂能使橡胶表面溶胀,多异氰异氰酸酯胶酸酯胶水分子量较小,可渗入橡胶表层内部,与橡胶中存在的活性氢反应,形成共价键。多异氰酸酯还会与潮气反应生成脲基或缩二脲,并且在加热固化时异氰酸酯会发生自聚,形成交联结构，与橡胶分子交联网络形成聚合物交联互穿网络（IPI），因而胶粘层具有良好的物理性能。用普通的异氰酸酯胶聚氨酯胶水粘接橡胶时，由于各材料基团之间的化学及物理作用,也能产生良好的粘接。 ＰVC、PET、FＲP等塑料表面的极性基团能与胶水中的氨酯键、酯键、醚键等基团形成氢键,形成有一定粘接强度的接头。有人认为玻纤增强塑料(ＦRＰ）中含一OH基团,其中表面的一OH与PＵ胶水中的一ＮCO 反应形成化学粘接力。 非极性塑料如PE、PP,其表面很低，用极性的异氰酸酯胶聚氨酯胶水粘接时可能遇到困难,这可用多种方法对聚烯烃塑料进行表面处理加以解决。一种办法是用电晕处理,使其表面氧化,增加极性:另一种办法是在被粘的塑料表面上采用多异氰酸酯胶异氰酸酯胶水等作增粘涂层剂（底涂剂、底胶)。如熔融凹挤出薄膜在ＰET等塑料薄膜上进行挤出复合时,由于邢表面存在低聚合度的弱界面层,粘接强度不理想,使用底胶时,多异氰酸酯胶异氰酸酯在热的聚乙烯表面上扩散,使弱界面层强化,复合薄膜则具有非常好的剥离强度。 三、织物、木材等的粘接 织物、木材等基材由纤维组成,而纤维具有一定的吸湿率,并且常含有醚键、酯键、酰胺键等极性键,以及羧基、羟基等。水和羟基容易与ＰU胶水中一NＣＯ基团反应，形成牢固的氨酯键和脲键等化学键,而纤维中的极性基团与胶中的极性基团之间形成氢键，并且异氰酸酯胶胶水分子还容易渗入纤维之间。ＰＵ对于这类材料一般能形成牢固的粘接。 异氰酸酯胶聚氨酯的粘接工艺 1．表面处理 形成良好粘接的条件之一是对基材表面进行必要的处理。 被粘物表面常常存在着油脂、灰尘等弱界面层,受其影响,建立在弱界面层上的粘接所得粘接强度不易提高。对那些与异氰酸酯胶胶水表面张力不匹配的基材表面，还必须进行化学处理。表面处理是提高粘接强度的首要步骤之一。 2．清洗脱脂 一些金属、塑料基材的表面常常易被汗、油、灰尘等污染,另外,塑料表面还有脱模剂,所以这样的塑料与胶粘层仅形成弱的粘接界面。对异氰酸酯胶聚氨酯胶水来讲,金属或塑料表面的油脂与异氰酸酯胶聚氨酯相
建筑用硅酮结构密封胶实施细则 1依据标准： GB16776-2005 建筑用硅酮结构密封胶 GB/T13477.3-2003 建筑密封材料试验方法第1部分试验基材的规定 GB/T13477.3-2003 建筑密封材料试验方法第3部分使用标准器具测定密封材料挤出性 的方法 GB/T13477.5-2003 建筑密封材料试验方法第5部分表干时间的测定GB/T13477.6-2003 建筑密封材料试验方法第6部分流动性的测定GB/T13477.8-2003 建筑密封材料试验方法第8部分拉伸粘结性的测定 2.型别 按组分分：单组份和双组份，分别用1和2表示。 按基材分类：金属M，玻璃G，其他Q 产品标示：适用于金属、玻璃的双组份硅酮结构胶标记为：2MG GB16776-2003 3.技术性能 产品物理力学性能 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------
4 试验条件 4.1标准试验条件 温度：（23±2）℃，相对湿度（50±5）% 5试验项目 5.1外观 5.1.1产品应为细腻、均匀膏状物，无起泡、结块、凝胶、结皮，无不宜分散的析出物。 5.1.2双组份产品两组份的颜色应有明显区别。 5.2下垂度试验温度：（50±2）℃ 5.2.1试验器具： ----------专业最好文档，专业为你服务，急你所急，供你所需-------------
下垂度模具流平性模具鼓风干燥箱（50±2）℃钢板尺（0.5mm）聚乙烯条（厚度≤0.5mm，长度≤1mm） 5.2.2试件制备： 将下垂度模具用丙酮等溶剂清洗干净并干燥之。把聚乙烯条衬在模具底部，使其盖住模具上部边缘，并固定在外侧，然后把已在（23±2）℃下放置24h的密封材料用刮刀填入模具内，制备试件时应注意： a)避免形成气泡； b)在模具表面上将密封材料压实； c)修整密封材料的表面，使其与模具的表面和末端齐平； d)放松模具的聚乙烯条。 5.2.3试验步骤： 试验步骤A： 将制备好的试件立即垂直放置在已调节至（50±2）℃的干燥箱中，模具的延伸端向下，放置24h。然后从干燥箱中取出试件。用钢板尺在垂直方向上测量每一试件中试样从底面往延伸端向下移动的距离（mm）。 试验步骤B： 将制备好的试件立即水平放置在已调节至（50±2）℃的干燥箱中，使试样的外露面与水平面垂直，放置24h。然后从干燥箱中取出试件。用钢板尺在水平方向上测量每一试件中试样超出槽形模具前端的最大距离（mm）。 如果试验失败，允许重复一次，只能重复一次。 5.3挤出性 5.3.1试验器具： 聚乙烯挤胶筒（177ml）挤出器（试验体积250ml或400ml）空气压缩机（200±2.5）----------专业最好文档，专业为你服务，急你所急，供你所需-------------
36:5167 2许培,王勇.多囊卵巢综合征的病因学及诊断研究进展.徐州医学院学报,2009,29(2):123 3肖承.现代中医妇科治疗学.北京:人民卫生出版社,2004.135 4周夫群,杨松涛,康建颖,等.补肾法治疗多囊卵巢综合征的疗效研究.山东中医杂志,2009,28(6):377 5金维新,孙少霞,王长墉.罗勒治疗女性排卵功能障碍研究.福建中医学院学报,1986,10(2):11 6邵明霞.中西医结合治疗多囊卵巢综合征所致不孕的临床观察.四川中医,2006,24(1):90 7庄静,许良智,康德英,等.去氧孕烯炔雌醇治疗多囊卵巢综合征的系统评价.中华妇幼临床医学杂志(电子版),2009,5(1):54 8麻海英,刘复权.复方口服避孕药治疗多囊卵巢综合征.国外医学#妇幼保健分册,2005,16(3):170 9王海娜.复方醋酸环丙孕酮联合二甲双胍治疗多囊卵巢综合征疗效观察.中国妇幼保健,2009,24(18):256910ChristyNA,Franks A S,C ross L B.Sp irono l actone f or h irsuti s m i n poly-cys tic ovary s yndro m e.Ann Phar m acother,2005,39(9):1517 11迟贞旎,洪洁.多囊卵巢综合征的治疗方法.上海交通大学学报(医学版),2008,28(3):133 12章汉旺,陈丽萍,岳静.环丙孕酮与螺内酯辅助治疗多囊卵巢综合征65例.医药导报,2008,27(3):591 13王婧,张跃辉,胡敏,等.胰岛素增敏方法在多囊卵巢综合征中的应用.世界中西医结合杂志,2008,3(6):364 14O rbets ova M,Ka m en ov Z,Ko l arov G,et a l.E ffect of6-m on t h trea-t m en tw i th oral an tiandrogen al on e and i nco m b i nation w it h i n s u li n sens i t-i zers on body compositi on,hor m onal and m etabolic para m et ers i n w o m en w it h pol ycysti c ovary syndro m e(PCOS)i n order to deter m i n eherapeu tic strategy.Aku s h G i nerol(Sofii a),2006,45(7):16 15袁园.溴隐亭治疗难治性多囊卵巢综合征的观察.西昌学院学报#自然科学版,2008,22(1):99 药用丁基胶塞与药物相容性研究现状和展望* 张宇 (天津市药品检验所,天津300070) 摘要本文对药用丁基橡胶塞在使用中经常出现的问题及药用丁基橡胶塞与药物相容性研究中所采用的分析技术等进行了初步的归纳,并对药用丁基橡胶塞与药物相容性研究未来的发展方向进行展望。 关键词药用丁基橡胶塞,药物相容性研究 中图分类号:R94文献标识码:A文章编号:1006-5687(2010)01-0072-03 丁基橡胶瓶塞是医药包装材料的升级换代产品,主要用于替代传统的天然橡胶瓶塞。丁基橡胶瓶塞是一种有诸多优越性能的医药包装材料,具有比天然橡胶瓶塞更好的使用性,其气体透过率约为天然橡胶的1/20,丁基橡胶的耐热性、耐候性和耐臭氧氧化性都很突出,最高使用温度可达200e,能长时间暴露于阳光和空气中而不易损坏。丁基橡胶耐化学腐蚀性好,耐酸碱和极性溶剂。此外,丁基橡胶的电绝缘性和耐电晕性能比一般合成橡胶好;耐水性能优异,水渗透率极低;减震性能好,在-30~50e具有良好的减震性能;在玻璃化温度(-37e)时仍具有屈挠性。卤化丁基橡胶是丁基橡胶的改性产品,目的是卤代后提高了丁基橡胶的活性,使之与其他不饱和橡胶产生相容性,提高自黏性和互黏性,以及硫化交联能力,同时保持了丁基橡胶的原有特性。常用的卤化丁基橡胶塞有氯化丁基橡胶塞和溴化丁基橡胶塞两类。另外一种胶塞的分类是按照国际上对卤化丁基橡胶塞洁净度的要求分为四类[1]:需洗涤的胶塞、需漂洗的胶塞、需灭菌的胶塞、即用胶塞。目前全世界90%的药用橡胶瓶塞是由丁基橡胶为基材制造的。日本早在1965年就淘汰了天然橡胶瓶塞,美国和西欧等经济发达国家也在上世纪70年代实现了药用瓶塞的丁基化。我国于上世纪80年代开始药用丁基橡胶瓶塞的研究开发,直到1992年才批量生产,并在1995年由原国家医药管理局下达5关于淘汰部分天然橡胶抗生素瓶盖的通知6,如今已在部分药物和出口药物中使用。但是随着近来的使用观察,发现丁基胶塞质量的稳定对药品质量的稳定有着明显的影响,所以药用丁基橡胶塞与药物相容性研究也随之展开。 1药用丁基胶塞在使用过程中存在的问题 一般情况下药用丁基胶塞在使用过程中直接与药物接触,虽然丁基橡胶具有良好的气密性和化学惰性,但在使用过程中,仍然存在与药物的相互作用,甚至影响药物的物化性质和药理作用。试验表明,橡胶塞与注射液接触时,可能会出现橡胶塞吸收注射剂中的有效成分或者橡胶塞中的成分也可能被浸出至溶液中。 72天津药学T i anji n P harmacy2010年第22卷第1期*收稿日期:2009-12-16
双组分聚氨酯胶粘剂介绍及特点 双组分聚氨酯胶粘剂是聚氨酯胶粘剂中最重要的一个大类，用途广，用量大。通常由甲、乙两个组分组成，两个组分是分开包装的，使用前按一定比例配制即可。甲组分(主剂)为羟基组分，乙组分(固化剂)为含游离异氰酸酯基团的组分。也有的主剂为端基NCO的聚氨酯预聚体，固化剂为低分子量多元醇或多元胺，甲组分和乙组分按一定比例混合生成聚氨酯树脂。 双组分聚氨酯胶粘剂具有以下特点。 (1)属反应性的胶粘剂在两个组分混合后，发生交联反应，产生固化产物。 (2)制备时，可以调节两组分的原料组成和分子量，使之在室温下有合适的粘度，可制成高固含量或无溶剂双组分胶粘剂。 (3)通常可室温固化，通过选择制备胶粘剂的原料或加入催化剂可凋节固化速度。一般，双组分聚氨酯胶粘剂有较大的初粘合力，叫加热固化，其最终粘合强度比单组分胶粘剂大，可以满足结构胶粘剂的要求。 (4)两个组分的用量可在一定范围内调节，一般存在着一定容忍度。两组分的NCO ／OH摩尔比在一般情况下大于或等于l，当固化时，一部分NCO基团参与胶的固化反应，产生化学粘合力，多余的NC0基团在加热固化时，还可产生脲基甲酸酯、缩二脲等，增加交联度，提高了胶层的内聚强度和耐热性。对于无溶剂双组分聚氨酯胶粘剂来说，因各组分起始分子量不大，一般来说NCO／OH摩尔比等于或稍大于l，有利于固化完全，特别在粘合密封件时，注意NCO组分不能过量太多。而对于溶剂型双组分胶粘剂来说，其主剂分子量较大，初粘性能较好，两组分的用量可在较大范围内调节，NCO／OH摩尔比可小于1或大于1的数倍。当NCO组分(固化剂)过量较多的场合，多异氰酸酯自聚形成坚韧的胶粘层，适合于硬材料的粘接；在NCO组分用量少的场合，则胶层柔软，可用于皮革、织物等软材料的粘接。 双组分聚氨酯胶粘剂自问世以来，由于具有性能可调节性、粘合强度大、粘接范围广等优点，已成为聚氨酯胶粘剂中品种最多、产量最大的产品。 通用型双组分聚氨酯胶粘剂 通用型聚氨酯胶粘剂是以聚己二酸乙二醇酯为原料、以溶剂聚氨酯树脂为主成分(甲组分)，以三羟甲基丙烷—T1)I加成物为固化剂(乙组分)的双组分聚氨酯胶粘剂。通用型双组分聚氨酯胶粘剂亦称101-聚氨酯胶粘剂，是上海新光化工厂最早投入工业化生产、至今仍是国内生产量最大的聚氨酯胶粘剂，国内用户达千家以上，主要用于绝缘材料、包装材料、复合膜、多孔材料、深冷保护材料等的粘接。 1.产品规格
