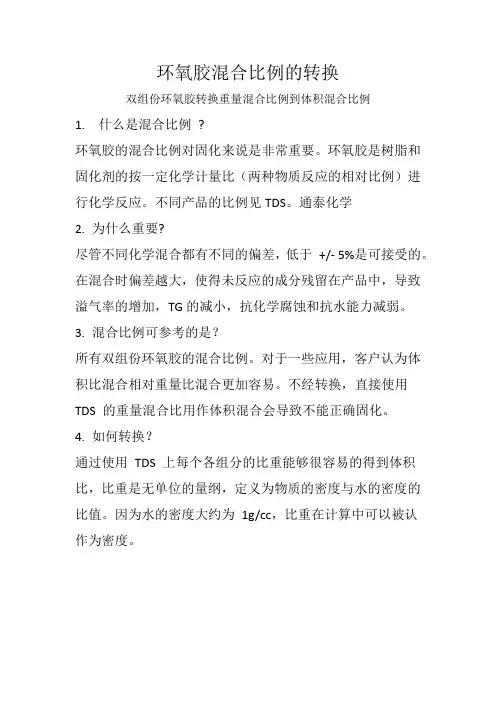

混合比例对双组份结构胶的影响
————————————————————————————————作者: ————————————————————————————————日期:
双组份聚氨酯胶在不同环境怎么使用 对于TJ-968 双组份聚氨酯胶水来说，水分如同其中的主剂（聚酯、聚醚多元醇等）一样，可与固化剂中的NCO基团反应。据测算，1g的水可以消耗掉26~32g 的固化剂，当然，这是就纯粹的反应重量比而言，在实际当中，混入工作胶液内的水分在与固化剂反应时是与主剂相竞争的。但不管有多少水分参与了反应，这无疑消耗了固化剂，使得其与主剂反应的量达不到原来设定的工作配比，因此也就造成了固化的不彻底和残留黏性。而聚氨酯胶水的粘度和反应活性则与温度有着很大的关联。胶粘剂厂家给出的粘度值是以25℃为标准温度用旋转粘度计测量出来的，这意味着实际使用时，工作环境的温度在夏季可比其高出10余度，而冬季天冷时可能比其低上20多℃。胶水的粘度正好与温度高低相反，即同样的胶水在温度高时表现出来的粘度值较低，流动分散性能好，温度低则粘度高，流平差。另外，胶粘剂的两个组份之间的交联固化反应，在温度低时反应速度慢，温度高时反应速度快。 针对这样的情况,在使用双组份聚氨酯胶水进行复合时可根据环境变化做以下一些调整： 1.如果空气潮湿，气温偏高，将固化剂的用量适当提高10%~20%，以弥补水分对其的消耗 2.经常用干爽的棉纱或布碎吸掉复合机上冷凝的水滴，防止其落入胶盆内； 3.用不完的工作胶液可添加少量溶剂稀释，然后密封保管，如果条件允许，可置于小型冷柜内冷藏保管，这样效果更佳，下次再用时，在密闭情况下解冻，并与新配的工作胶液混合使用。 4.当冬季气温偏低时，配制工作胶液可适当多加一些溶剂以降低体系粘度，改善
流平分散性，同时也减少了工作时胶盆内气泡的产生，但这样做工作胶液的浓度会有所降低，如不欲改变工作浓度，则可以用少量的丙酮取代部分醋酸乙酯，即使用丙酮与醋酸乙酯的混合溶剂来作为稀释剂。
VAE乳液胶黏剂的配方 VAE乳液胶黏剂的品种与应用 以VAE乳液及其改性乳液出发可以制得多种不同功能和用途的胶粘剂，如PVC 膜胶黏剂、多功能建筑胶、室内装修胶、拼板胶、地板胶、壁纸胶、木材胶、纸塑复合胶、PVC塑钢门专用胶、难粘塑料瓶标签胶、地毯背胶、卷烟胶、外墙保温板胶、无纺布黏合剂、铝箔胶、纸管胶、装订胶、植绒胶、皮革胶、桐木胶、屋面防水胶等不胜枚举。下面介绍一些典型的品种。 (1) PVC膜胶黏剂。将VAE乳液(707)50份、萜烯树脂水分散体(TSR-5112TP) 25份、水20份、醋酸乙酯5份。混合均匀之后即得PVC膜胶黏剂，粘接PVC 薄膜耐水性优于丙烯酸乳液胶黏剂。 (2) PVC塑钢皮专用胶。以VAE乳液40份-50份、松香或松香酯乳液20-25份、DOP 1份、甲苯3份-5份、消泡剂0.3份-0.5份、混合后可制得PVC塑钢皮专用胶， 用于PVC塑钢皮与胶合板或人造板的粘贴。 (3) 水性复膜胶黏剂。纸塑复合胶黏剂多为溶剂型胶黏剂，但甲苯含量过高对人体有 害，溶剂挥发还会污染环境，同时有机溶剂多数易燃，很不安全。因此，水性复 膜胶应运而生，备受青睐，也是未来的发展方向。以VAE乳液为基料可得水性 纸塑复膜胶黏剂，参考配方为VAE乳液(CW-707)100份、松香或松香酯乳液(TSR-1050)30份、萜烯树脂乳液(TSR-5112TP)20份、聚乙烯醇缩甲醛胶液
30份、丁基橡胶甲苯溶液10份、邻苯二甲酸二丁酯(DBP)3份、消泡剂0.5份。 松香乳液也可由松香溶于少量甲苯，加入乳化剂OP搅拌乳化制得。还可将松香与适量氢氧化钠于80?左右碱熔得溶于水的松香，根据需要调节PH值。(4) 建筑装修胶。于VAE乳液中加入少量DBP、无机填料(如膏状沉淀硫酸钡等)、 助剂等制得环保型白乳胶。也可于聚醋酸乙烯乳液中加入适量的VAE乳液，得到固化较快、脆性较小、耐水较好的白乳胶如HL-005白乳胶(抚顺哥俩好集团)。 (5) 高速卷烟机用胶黏剂。以VAE为主体制得高速卷烟接嘴胶，参考配方为VAE 乳液(CW-707)55份、改性单体30份、混合无皂乳化剂1.0份、DBP 5份、助剂(蓖麻油)、磷酸三丁酯、乙二醇适量、消泡剂(正辛醇)少量。用作高速卷烟机搭口、接嘴、成型、包装集一体的胶黏剂。 (6) 拼板胶黏剂。由VAE乳液、DBP、超细煅烧高岭土、气相白炭黑等配成胶黏剂， 使用前加MDI 10份-15份，混合均匀后用于实木拼板粘接。 (7) 桐木胶黏剂。一般的胶黏剂用于桐木拼板的粘接缝易呈红缝、黄缝、黑缝，尤其 在阴雨湿热季节出现更为快速。造成桐木接缝显色的原因可能是桐木本身含有显色物质，当粘接处的含水率较高时，便使显色物质向接缝处迁移，从而出现显色现象，导致产品质量不合格。采用进口的VAE乳液、聚乙烯醇缩甲醛胶液、邻苯二甲酸二丁酯、纳米碳酸钙、沉淀硫酸钡等配制的胶黏剂，粘接桐木经过含6月、7月、8月、9月在内的半年时间考验未出现红缝。
聚氨酯胶的配方设计 胶粘剂的设计是以获得最终使用性能为目的,对聚氨酯胶粘剂进行配方设计,要考虑到所制成的胶粘剂的施工性(可操作性)，固化条件及粘接强度，耐热性，耐化学品性，耐久性等性能要求。 1.聚氨酯分子设计——结构与性能聚氨酯由于其原料品种及组成的多样性,因而可合成各种各样性能的高分子材料，例如从其本体材料(即不含溶剂)的外观性严主讲,可得到由柔软至坚硬的弹性体，泡沫材料，聚氨酯从其本体性质(或者说其固化物)而言,基本上届弹性体性质,它的一些物理化学性质如粘接强度，机械性能，耐久性，耐低温性，耐药品性,主要取决于所生成的聚氨酯固化物的化学结构，所以,要对聚氨酯胶粘剂进行配方设计,首先要进行分子设计,即从化学结构及组成对性能的影响来认识，有关聚氨酯原料品种及化学结构与性能的关系。 2. 从原料角度对PU胶粘剂制备进行设计聚氨酯胶粘剂配方中一般用到三类原料:一类为NCO类原料(即二异氰酸酯或其改性物、多异氰酸酯),一类为oH类原料(即含羟基的低聚物多元醇、扩链剂等,广义地说,是含活性氢的化合物,故也包括多元胺、水等),另有一类为溶剂和催化剂等添加剂，从原料的角度对聚氨酯胶粘剂进行配方设计,其方法有下述两种。 (1).由上述原料直接配制最简单的聚氨酯胶粘剂配制法是0H类原料和NCO类原料(或及添加剂)简单地混合，直接使用，这种方法在聚氨酯胶粘剂配方设计中不常采用,原因是大多数低聚物多元醇分子量较低(通常聚醚Mr<6000,聚酯Mr<3000),因而所配制的胶粘剂组合物粘度小，初粘力小，有时即使添加催化剂,固化速度仍较慢,并且固化物强度低, 实用价值不大，并且未改性的TDI蒸气压较高,气味大，挥发毒性大,而MDI常温下为固态,使用不方便,只有少数几种商品化多异氰酸酯如PAPlDesmodur RDesmodur RFCoronate L等可用作异氰酸酯原料。不过,有几种情况可用上述方法配成聚氨酯胶粘剂例如 1)由高分子量聚酯(Mr5000-50000)的有机溶液与多异氰酸酯溶液(如Coronate L)组成的双组分聚氨酯胶粘剂,可用于复合层压薄膜等用途,性能较好，这是因为其主成分高分子量聚酯本身就有较高的初始粘接力,组成的胶粘剂内聚强度大; (2)由聚醚(或聚酯)或及水，多异氰酸酯，催化剂等配成的组合物,作为发泡型聚氨酯胶粘剂，粘合剂,用于保温材料等的粘接制造等,有一定的实用价值。 (2).NCO类及OH类原料预先氨酯化改性如上所述,由于大多数低聚物多元醇的分子量较低,并且TDI挥发毒性大,MDI常温下为固态,直接配成胶一般性能较差,故为了提高胶粘剂的初始粘度，缩短产生一定粘接强度所需的时间,通常把聚醚或聚酯多元醇
高性能低黏双组分环氧树脂结构胶 本发明目的:双组分低黏,组分应用比例范围广易配置,不溢胶,较长的配后使用时间,耐100度温,恶劣表面应用能力高黏结强度及低吸水性. 构成:环氧树脂与硬化剂.前者主要为双酚A二环氧甘油醚,为提高弹性和黏结力,在环氧树脂中加入橡胶片段.由环氧树脂与5~20%含量羧基末端丁二烯/丙烯腈(氰乙烯)的共聚橡胶反应得到.有三种添加剂可用于树脂中作为活性组分与硬化剂反应通过与胺硬化剂之间快速的反应以提供化学触变性.a)脂肪族二/聚异氰酸盐(如m-4-甲基二甲苯二异氰酸盐m-tetra-methyl xylyl diisocyanate);b)低活性的羧酸酐(如异丁烯-马来酸酐共聚低聚物isobutylene-maleic anhydride copolymer oligomer); c)拥有能与胺进行michael加成的不饱和C-C键的分子(如马来酸或富马酸/反丁烯二酸基团maleic or fumeric/fumaric groups. 发现在环氧树脂中加入很少量(2%重量或更少)马来酸酐能产生低的初始黏度,并且应用时间长达2个月.类似的,含有脂肪族异氰酸盐组分(如偏-4亚甲基二甲苯二异氰酸盐meta tetramethylene xylene diisocyanate/四甲基苯二亚甲基二异氰酸酯)的环氧树脂可与胺硬化剂快速反应提供触变性.这些环氧树脂中所用的添加剂的量按重量含量可以是0.5~10%,取决于环氧树脂组分的初始黏度.另外的,可以选用低黏度的单/聚环氧材料如苯基缩水甘油醚phenyl glycidyl ether, 丁二醇缩水甘油醚butane diol diglycidyl ether,等等加入环氧树脂组分中以降低最终产物的总黏度. 用于固化上述环氧组分的硬化剂组分可以包括由酰胺基胺, 分子骨架上带有叔胺基团或者烯烃醚基团的伯胺/仲胺,与双酚A组成的混合物.为得到高弹性,韧度和提高耐水性, 所使用的酰胺基胺含有柔韧基团,特别是二聚的亚油酸分子骨架.这些原料都有市场来源.如V ersamide 140(二聚亚油酸聚酰胺polyamidoamine of dimerized linoleic acid).为加快固化速率,最好使用连结叔胺基团的酰胺-胺或者连有氨基的酰胺-胺如2-氨基-乙基哌嗪.含叔胺的酰胺-胺由二聚亚油酸与2-氨-乙基哌嗪或者二-氨丙基哌嗪通过氨化反应制得.另外,为提高固化速率,弹性和柔韧度,在硬化剂组分中可加入多酚如双酚 A.硬化剂中的活性氢重量份可以通过加入一定量的聚烷基醚二胺来调节.这也改进了最终产物的弹性和粘合性.硬化剂中的酰胺-胺:胺:双酚A的重量比大约是30-90:8-35:2-35. 常见的填充剂如滑石粉,氧化铝(矾土),金属氧化物,金属,无定形碳等,也可以用在环氧树脂或者硬化剂中,总量可以在0.1~40%的黏合剂重量含量. 用于本发明的聚环氧化物可以是单体或聚合体,饱和或不饱和,脂肪族或脂环族,芳香族或杂环,但必须是可被取代的如果除了环氧基团外还需要引入其他基团的话,如羟基,醚自由基,卤素原子,以及类似的东西.本发明中适用的典型的环氧树脂组分包括本文引用的美国专利NO.S 2,500,600和2,324,483中所适用的.本发明中更倾向于环氧基当量(equilvalence)>1的1,2-环氧化合物.也就是说,分子中有超过一个以上的环氧基团.1,2-环氧基可以在末端也可以在中间.比较适合的末端环氧基团是1,2-环氧乙基或者1,2-环氧丙基.后者可以连到一个氧原子上,即是说,就是缩水甘油醚或缩水甘油酯基.而环氧基在中间的化合物环氧基一般位于脂肪链或者脂环上. 内含环氧基的环氧化合物是环氧化的二烯,二烯烃,或环二烯烃,如1,2,5,6-二环氧己烷,1,2,4,5-二环氧环己烷,二环戊二烯二环氧化物,二戊烯二环氧化物,乙烯环己烯二环氧化物,环氧二烯不饱和羧酸酯.如甲基-9,10,12,13-二环氧硬脂酸,或者6,7,10,11-二环氧己烷-1,16-二酸二甲酯..此外,接下来要提起的环氧化单,二,或聚
一、拼板胶的一些应用经验 1、木材水份处理控制到含水率８－１５％。 2、拼板前木材要处理干净、平整、光滑、不弯曲。 3、配制胶水前先准备好加压设备，和其他干净而不含水份的工具。 4、胶与固化剂配比混合必须充分搅拌，应用称算重量，如用量杯量比，第一次必须先称好再倒入量杯内，然后用笔画好位置，下次根据第一次份量位置来量即可（因为固化剂比胶水溶量重）比例是计重量而不是计体积。 5、胶与固化剂最低比例10: 0.5-10:1之间，混合后当天用完，但最好用多少配多少，４小时左右用完最佳，在使用过程中，如发现起气泡现象属正常，微泡可继续使用，如发泡过多请用干净木条搅几下，气泡会下浸，可再使用。 6、板材基面涂胶一定均匀。涂胶、板拼、加压速度要快，否则表层会固化，影响拼板效果。 7、如拼大块板，尽量涂厚点胶，防表层固化，涂胶量为３００Ｇ／ｍ２左右，在拼板加压后两边必须有胶拥流出来，没胶出来属不正常，易开胶。 8、在包装桶取胶或固化剂后，注意把袋口或盖搅好，防止与空气长时间接触，以免失效。 9、在加压时压力要平衡，压力： 软木６－１０ＫＧ／Ｃｍ２，硬木１０－１５ＫＧ／Ｃｍ２。 10、卸压时间越长越好，如长时间加压，小面积板材可在２小时后卸压，大面积板材最好５小时后卸压，但转下道工序时必须在卸压后３小时左右，因凡是水性胶在干燥天气完全固化时间为２４小时。 11、下班后应用自来水清洗干净工具，上班时再用干净而不含水份的工具，尽量多备几套工具（如毛涮、滚筒）。
12、如需测试最好请在拼好３天后进行，测试方法： 把拼好的板放进自来水里泡１－２天，再拿出来烤干，然后试拉力，强度。 二、集成材粘合工艺因素解析 1、前言 为了便于分析问题，不妨将集成材生产粘接工艺过程分解为： 粘接方案论证→工件状态调节→工件表面处理→配胶与涂布→固化→检验。此工艺过程是根据集成材胶粘剂特定的配方和木材这一特定的粘接对象而制定的。集成材胶是由共聚乳液或复合配方为主料的含有30％—50％水的混合物，因此，研究粘接过程中水的去向并通过合理的工艺手段加以控制十分必要。木材与金属、硬塑料不同，它能随着含水量的变化而产生形状变化。根据应力应变的原理，这种变形造成的内应力基本符合应力应变成正比的规律。当应力大于集成材的粘接强度时，粘接面必然会产生裂缝甚至脱胶。 2、木材的状态调节 （1）木材含水率对木材内应力的影响 木材的内应力与木材的变形是相辅相成的。这与金属、塑胶的应力应变同时存在基本相似，只不过木材内应力随含水率（以及木纹方向、树种等）的变化显得更为明显，而且更加复杂。含水率的高低，水分在木材内转移速度的快慢，都能导致不同的应力应变效果。因此，在粘接之前对木材进行状态调节，以便形成合适的含水率和最低的内应力。 （2）状态调节的控制手段及范围 状态调节可分为自然调节和人为强制两种类型。自然调节设备投资少，节省周转场地，自然调节要求条件为： 温度20—30℃，相对湿度50%—60%，时间5—10d。木材要间隔堆放，便于水分蒸发，含水率的测定可采用针状电极式测定仪。所以，这种调节时间相对较长，影响生产效率。
双组分聚氨酯胶粘剂概述 双组分聚氨酯胶粘剂是聚氨酯胶粘剂中最重要的一个大类，用途广，用量大。通常由甲、乙两个组分组成，两个组分是分开包装的，使用前按一定比例配制即可。甲组分(主剂)为羟基组分，乙组分(固化剂)为含游离异氰酸酯基团的组分。也有的主剂为端基NCO的聚氨酯预聚体，固化剂为低分子量多元醇或多元胺，甲组分和乙组分按一定比例混合生成聚氨酯树脂。 双组分聚氨酯胶粘剂具有以下特点。 (1)属反应性的胶粘剂在两个组分混合后，发生交联反应，产生固化产物。 (2)制备时，可以调节两组分的原料组成和分子量，使之在室温下有合适的粘度，可制成高固含量或无溶剂双组分胶粘剂。 (3)通常可室温固化，通过选择制备胶粘剂的原料或加入催化剂可凋节固化速度。一般，双组分聚氨酯胶粘剂有较大的初粘合力，叫加热固化，其最终粘合强度比单组分胶粘剂大，可以满足结构胶粘剂的要求。 (4)两个组分的用量可在一定范围内调节，一般存在着一定容忍度。两组分的NCO／OH摩尔比在一般情况下大于或等于l，当固化时，一部分NCO基团参与胶的固化反应，产生化学粘合力，多余的NC0基团在加热固化时，还可产生脲基甲酸酯、缩二脲等，增加交联度，提高了胶层的内聚强度和耐热性。对于无溶剂双组分聚氨酯胶粘剂来说，因各组分起始分子量不大，一般来说NCO／OH摩尔比等于或稍大于l，有利于固化完全，特别在粘合密封件时，注意NCO组分不能过量太多。而对于溶剂型双组分胶粘剂来说，其主剂分子量较大，初粘性能较好，两组分的用量可在较大范围内调节，NCO／OH摩尔比可小于1或大于1的数倍。当NCO组分(固化剂)过量较多的场合，多异氰酸酯自聚形成坚韧的胶粘层，适合
双组分聚氨酯结构胶在电扶梯前沿板上的应用 介绍了电扶梯前沿板的生产工艺要求、材质构造和粘接工艺，并研究了双组分聚氨酯结构胶在单位面积上的施胶量对粘接强度的影响。当单位面积用胶量为1.0 kg/m2时，聚氨酯结构胶的粘接力可达相对最强，经济性相对最优。 标签：电扶梯；前沿板；聚氨酯结构胶 随着城市化进程的逐步加快，电扶梯已广泛应用于人们的日常生活中，对电扶梯的需求量也越来越大。电扶梯亦称自动扶梯，是一种以运输带方式运送行人和物品的运输工具，广泛应用于百货商场、超市、宾馆、写字楼、机场及城市交通等领域。近几年国内相继开发出适应电扶梯轻量化且粘接性能优异的双组分聚氨酯结构胶。 电扶梯的前沿板是过渡乘客从静止部分到动作部分的部件，起到支撑乘客和安装扶手入口的功能[1]。前沿板由表面材料和补强材料所组成，通常前沿板表面材料的材质有铝合金和不锈钢，补强材料采用的是厚实的钢板。对电扶梯的设计主要是根据所用金属材料的特性，力求组件结构简单化、标准化和制作方法的统一化，以便使电扶梯前沿板高效率化生产。同时，借助高刚性补强材料及采用薄型表面材料，来满足电扶梯轻量化且节能的要求[2]。胶接结构与焊接相比，不存在薄弱的热影响区，密封性良好、受力均匀、制造成本低廉且适应性较大，于是，表面材料和补强材料之间的粘接就需要用到一种粘接性能较好、固化收缩率较低，并能常温固化、操作简便且耐候性能佳的结构胶粘剂[3，4]。 结构胶粘剂能够代替螺栓、铆钉或者焊接等形式，用来粘接金属、塑料、玻璃和木材等结构部件，并能长时间承受很大载荷[5～7]。这以丙烯酸酯胶、环氧胶和聚氨酯胶等几大系列为代表，其中，聚氨酯胶粘剂具有耐水、耐油、耐冲击、柔韧性较好、粘接强度较大和抗震性能较好等优点，在国民经济中获得了较为广泛的应用[8～10]。 双组分聚氨酯结构胶因其良好的粘接性、耐久性、耐疲劳性和耐冲击性能等，被广泛应用于电扶梯前沿板的粘接工艺中[11]。新型双组分无溶剂聚氨酯结构胶可不使用底涂剂，减少了施工环境的溶剂排放，对环境友好，并能简化生产工艺，同时降低了生产成本[12，13]。 本文有针对性地介绍了电扶梯前沿板的工艺要求、材质、构造、对胶粘剂的要求和前沿板用胶粘剂的种类及特点、粘接工艺以及双组分聚氨酯结构胶的施胶量对粘接强度的影响。 1 电扶梯前沿板的工艺要求 电扶梯前沿板的工艺要求为：①作为承载乘客进出电扶梯的结构件，刚性必须比较高；②在搬运及安装过程中不会因冲撞而变形；③兼顾轻量化，便于施工；
建筑工业镀锌板和亚克力板复合要求无气味胶水 【环保无气味板材复合胶产品特点】 ★研泰化学环保无气味板材复合胶为双组份新型胶，液态、即可室温固化也可加温固化，无水分、无甲醛、无挥发性有机溶剂。具有粘接强度高，剥离强度好、耐高低温、耐老化、施工方便等特点。 【环保无气味板材复合胶产品用途】 ★用于塑料板材、泡沫塑料、PVC塑料、ABS板材、PBT、PC、PS等塑料工程板材，金属材料、木材、石材、陶瓷、硬泡材料等任意交叉粘接。是家电工业、装饰材料、建筑板材、保温材料等行业环保粘接胶。 ★广泛应用于高铁新材料内装饰板、轨道新材料复合板、新材料方舱、船舶新材料装饰、外墙保温新材料复合板、净化板行业、新型防火材料、木板拼接、防火门泡沫粘不锈钢门，岩棉和单玻镁顶板材复合，环保无味，耐高温120度以内 ★一般复合的材料： 岩棉板复合、净化板复合胶、玻镁手工净化板复合胶、无机聚苯EPS粘接、外墙保温板复合胶、外墙保温板阻燃粘合胶、水泥纤维板粘岩棉保温装饰板胶、水泥纤维板粘挤塑板胶、手工夹心板粘合胶、保温装饰一体板粘合胶、冷藏车厢板专用胶、外墙装饰一体化板专用胶、岩棉手工净化板粘合专用胶、玻镁岩棉手工净化板胶水、铝蜂窝粘接胶、环保无味复合地板专用胶、实木地板复合胶、实木家具拼板胶、斜45度木材拼板胶、水泥纤维板贴合XPS材料、硅酸钙板粘接XPS材料、EPS粘铝板或金属材料等建筑、家居、建材的应用。 【环保无气味板材复合胶产品性能】 注：以上性能数据为该产品实验室测试的数据，仅供客户使用时参考，并不能完全保证于某个特定环境时能达到的数据。敬请客户使用时，以实测数据为准。 【环保无气味板材复合胶使用方法】 ★清除粘接材料表面油污、浮灰、锈斑及水份，使之成为清洁的表面；
2012年拼板胶最具影响力十大品牌 2012年拼板胶最受消费者认可十大品牌 2012年拼板胶最具活力十大品牌 ……… 1、有行企业【商标：有行鲨鱼】 有行企业是17年专业粘合剂生产商，在行业内具有丰富研发、制造经验和深厚的行业影响力。其在粘合剂行业专业解决方案，以用户省成本为原则，为合作用户解决成本上的困扰，并提升产品品质。2007年，有行企业正式启用上海金山工业园，拥有企业独立的粘合剂研发中心，顶级设备配套匹配精湛的生产工艺，国内领先，同步国际。 2、光明【商标：绿时代】 哈尔滨光明胶业有限公司座落于美丽的冰城哈尔滨,是以生产木材用胶粘剂为主的胶粘剂制造厂家,工厂占地面积12600m2,专业生产设备30多台套,主要生产“绿时代”牌水性高分子---异氰酸脂系列拼板胶、指接胶、聚醋酸乙烯酯乳液胶粘剂、发泡胶和蜂窝纸产品。是东北地区最大的专业胶粘剂制造厂家。 3、东洋胶业【商标：旭洋】 哈尔滨东洋胶业有限公司座落于美丽的北国冰城哈尔滨市，系东北三省最大的木工胶粘剂生产基地之一。主要产品：双组分集成材拼接胶，单组分拼接胶，指接胶，各种贴面，安装胶，刨切木湿材胶，聚氨酯发泡胶，聚氨酯发泡填缝剂,各种型号乳白胶，PVC胶，真空吸塑胶。优质环保的东洋胶粘剂一定会使您对国产品牌产生新认识，给您事业带来新的飞跃。
4、永特耐胶业【商标：旭洋】 广州市永特耐木胶贸易有限公司是一家集研发、生产和销售木工胶粘剂和建筑胶粘剂的高科技型公司，经过十几年的发展历史，永特耐被同行誉为中国胶粘同行业技术力量最好、创新意识最强、出新品最多的企业之一。公司与国外多家胶粘剂生产厂家和科研机构建立了紧密的战略合作伙伴关系。 5、路嘉胶业【商标：岩石】 上海路嘉胶粘剂有限公司是一家以产品研发、生产、销售于一体的生产型企业，专业生产、销售高档热熔胶和水基胶，路嘉公司自1995年成立以来（前身是上海路嘉实业有限公司），引进现代化的企业管理模式，创新和应用了超前的营销服务发展模式，极大地改变了国内胶粘剂行业的营销理念，持续开发新产品，满足客户新要求，为客户提供全面解决方案。 6、东和胶业【商标：东和】 上海东和胶粘剂有限公司是以生产和研发水性共聚乳液胶与聚氨酯非溶剂型粘合剂为主的专业厂家。公司技术力量雄厚，工艺、设备先进，以中高档产品为主线，适用于家具、木制品、汽车内饰、建筑装饰装潢业、电子、皮革、轻纺等行业。本公司为上海市高新技术企业、中国胶粘剂和胶粘带工业协会会员、上海市粘接技术协会副主任单位、上海市家具行业协会会员。 7、天树【商标：天树】
常见拼板胶测试方法 欧洲EN204 D4测试标准: 1. 将拼接好的样品在室温下养生7天 2. 将样品刨光并去掉两端 3. 将样品放入水中浸泡4小时 4. 放入50摄氏度的烘箱中烘至少18小时,至木材含水率降至测试前水 平 5. 检查胶线开裂情况,以胶线开裂率计,合格标准为:开裂率不大于20% 6. 胶线开裂率=胶线开裂总长度/胶线总长度*100% 日本JAS沸水浸泡剥离测试标准: 1. 将样品在室温下养生7天; 2. 将样品刨光,并沿胶线方向裁成75MM长的小样品; 3. 将样品放入沸水中浸泡4小时; 4. 浸泡完毕,放入室温的冷水中浸泡1小时; 5. 把样品放入烘箱中(70±3°C)18小时; 6. 检查胶线开裂的情况,并记录胶线开裂长度. 开裂率(%)=样品两端的胶线开裂总长度÷样品两端的胶线总长度×100% .7.胶线开裂裂缝连续长度大于3MM的方可计算在内,:试件两端胶线开裂率不得大于5%,而且任一胶线的开裂长度不得大于胶线长度的1/4. 使用工艺及注意事项： 1．主剂：固化剂=10：1（重量比）搅匀使用。
2．现用现配制，适用期为60-180分钟。 3．夏季可酌减固化剂用量，冬季可酌加用量。范围在100:5—15之间调节。 4．被粘木材含水率应低于12%，粘好后对正压和，压力越大，强度越高，24小时后达到最高粘接强度。 影响拼板胶粘接效果的一些因素： 1.影响拼板胶粘接效果的因素之基材表面处理基材表面处理应在用胶前24小时内进行。良好质量的表面会达到基材紧密相接和胶线细密的效果。 2.影响拼板胶粘接效果的因素之布胶量 基材为软木、硬木，一般单面涂胶，布胶量为200-300g/m2。合适的布胶量应为，当胶线受到挤压时，挤出的胶水呈连续均匀的珠状或细线状。 3.影响拼板胶粘接效果的因素之基材含水量 干燥后的木材经过自然回潮后，含水率应控制在8—12%以内。过高的含水量，不利于胶水的渗透及固化；木材含水率低于8%时，将可能引起木材渗透性过强而引起粘接面缺胶导致开裂的现象，不能达到良好的粘接强度，且有可能导致胶线处出现缺陷，如胶线下陷或外凸。 4.影响拼板胶粘接效果的因素之压力及压合时间 必须保证足够的压力和压合时间。合适的压力，有利于胶水的渗透及形成理想的胶线;足够的压合时间，可以保证在卸压后，胶水已具有足够的强度以抵御基材本身所具有的应力及外界因素的影响。 硬木专用拼板胶zn998 真牛拼板胶zn998用于木材的粘接。胶接部位具有极高的胶合强度。该胶具有良好的耐热、耐溶剂性能。经测试可达EN 204 D4 F**** 等级。 一、技术参数 1、类型：水基型外观：棕色透明液体 2、粘度：8000-12000CPS，Brookfield sp.5,20rpm.,25℃ 3、PH 值：4--6.5固含量：55±5% 二、使用方法 1、布胶方式：机器布胶，抹刀、刷子、胶辊等手工布胶。 2、混合比例：主剂与固化剂按100：10—15的比例混合时间为1-2分钟，必须搅拌均匀 3、活性期：25°C左右时约1.5小时。胶水应在活性期内使用完。 4、布胶量：150-300克/平方米。一般采用单面涂胶，对于难粘基材，建议双面涂胶 5、开放时间：温度25°C以下时，不超过4分钟，增加布胶量可使用该时间延长。 6、开放时间：温度25°C以上时，不超过10分钟。 7、闭合时间：25°C左右时不超过10分钟。 8、加压时间：25°C时，软木1-1.5小时，压力：0.6Mpa以上；硬木1.5-2小时，压力：1.0Mpa以上 三、粘合条件与效果 1、木材含水率: 8-12% 2、木材要求：确保木材的加工精度及胶合面新鲜，无油污和灰尘。 3、粘接强度：胶合后放置6小时，可进行切削加工。在胶合后7天可达最高强度。 4、耐热性: 具有良好的耐热性。
双组分聚氨酯胶粘剂介绍及特点 双组分聚氨酯胶粘剂是聚氨酯胶粘剂中最重要的一个大类，用途广，用量大。通常由甲、乙两个组分组成，两个组分是分开包装的，使用前按一定比例配制即可。甲组分(主剂)为羟基组分，乙组分(固化剂)为含游离异氰酸酯基团的组分。也有的主剂为端基NCO的聚氨酯预聚体，固化剂为低分子量多元醇或多元胺，甲组分和乙组分按一定比例混合生成聚氨酯树脂。 双组分聚氨酯胶粘剂具有以下特点。 (1)属反应性的胶粘剂在两个组分混合后，发生交联反应，产生固化产物。 (2)制备时，可以调节两组分的原料组成和分子量，使之在室温下有合适的粘度，可制成高固含量或无溶剂双组分胶粘剂。 (3)通常可室温固化，通过选择制备胶粘剂的原料或加入催化剂可凋节固化速度。一般，双组分聚氨酯胶粘剂有较大的初粘合力，叫加热固化，其最终粘合强度比单组分胶粘剂大，可以满足结构胶粘剂的要求。 (4)两个组分的用量可在一定范围内调节，一般存在着一定容忍度。两组分的NCO ／OH摩尔比在一般情况下大于或等于l，当固化时，一部分NCO基团参与胶的固化反应，产生化学粘合力，多余的NC0基团在加热固化时，还可产生脲基甲酸酯、缩二脲等，增加交联度，提高了胶层的内聚强度和耐热性。对于无溶剂双组分聚氨酯胶粘剂来说，因各组分起始分子量不大，一般来说NCO／OH摩尔比等于或稍大于l，有利于固化完全，特别在粘合密封件时，注意NCO组分不能过量太多。而对于溶剂型双组分胶粘剂来说，其主剂分子量较大，初粘性能较好，两组分的用量可在较大范围内调节，NCO／OH摩尔比可小于1或大于1的数倍。当NCO组分(固化剂)过量较多的场合，多异氰酸酯自聚形成坚韧的胶粘层，适合于硬材料的粘接；在NCO组分用量少的场合，则胶层柔软，可用于皮革、织物等软材料的粘接。 双组分聚氨酯胶粘剂自问世以来，由于具有性能可调节性、粘合强度大、粘接范围广等优点，已成为聚氨酯胶粘剂中品种最多、产量最大的产品。 通用型双组分聚氨酯胶粘剂 通用型聚氨酯胶粘剂是以聚己二酸乙二醇酯为原料、以溶剂聚氨酯树脂为主成分(甲组分)，以三羟甲基丙烷—T1)I加成物为固化剂(乙组分)的双组分聚氨酯胶粘剂。通用型双组分聚氨酯胶粘剂亦称101-聚氨酯胶粘剂，是上海新光化工厂最早投入工业化生产、至今仍是国内生产量最大的聚氨酯胶粘剂，国内用户达千家以上，主要用于绝缘材料、包装材料、复合膜、多孔材料、深冷保护材料等的粘接。 1.产品规格
聚氨酯粘接机理
————————————————————————————————作者: ————————————————————————————————日期：
聚氨酯粘接原理 一、金属、玻璃、陶瓷等的粘接 金属、玻璃等物质表面张力很高,属于高能表面,在异氰酸酯胶ＰU胶水固化物中含有内聚能较高的氨酯键和脲键,在一定条件下能在粘接面上聚集,形成高表面张力胶粘层。一般来说,胶水中异氰酸酯或其衍生物百分含量越高,胶粘层的表面张力越大,胶越坚韧，能与金属等基材很好地匹配,粘接强度一般较高。 含一NCＯ基团的异氰酸酯胶胶水对金属的粘接机理如下: 金属表面一般存在着吸附水(即使经过打磨处理的金属表面也存在微量的吸附水或金属氧化物水合物),一ＮCO与水反应生成的脲键与金属氧化物之间由于氢键而螯合形成酰脲—金属氧化物络合物,一NCO基团还能与金属水合物形成共价键等。 在无一NCO场合,金属表面水合物及金属原子与氨酯键及脲键之间产生范德华力和氢键,并且以TDI、MDＩ为基础的聚氨酯胶水含苯环,具有冗电子体系,能与金属形成配价键。金属表面成分较为复杂,与PU胶之间形成的各种化学键或次价键(如氢键)的类型也很复杂。 玻璃、石板、陶瓷等无机材料一般由Aｈ０９、Ｓ0２、CaO和Ｎa20 等成分构成,表面也含吸附水、羟基,粘接机理大致与金属相同。 二、塑料、橡胶的粘接 橡胶的粘接一般选用多异氰酸酯胶水或橡胶类胶水改性的多异氰酸酯胶水,胶水中所含的有机溶剂能使橡胶表面溶胀,多异氰异氰酸酯胶酸酯胶水分子量较小,可渗入橡胶表层内部,与橡胶中存在的活性氢反应,形成共价键。多异氰酸酯还会与潮气反应生成脲基或缩二脲,并且在加热固化时异氰酸酯会发生自聚,形成交联结构，与橡胶分子交联网络形成聚合物交联互穿网络（IPI），因而胶粘层具有良好的物理性能。用普通的异氰酸酯胶聚氨酯胶水粘接橡胶时，由于各材料基团之间的化学及物理作用,也能产生良好的粘接。 ＰVC、PET、FＲP等塑料表面的极性基团能与胶水中的氨酯键、酯键、醚键等基团形成氢键,形成有一定粘接强度的接头。有人认为玻纤增强塑料(ＦRＰ）中含一OH基团,其中表面的一OH与PＵ胶水中的一ＮCO 反应形成化学粘接力。 非极性塑料如PE、PP,其表面很低，用极性的异氰酸酯胶聚氨酯胶水粘接时可能遇到困难,这可用多种方法对聚烯烃塑料进行表面处理加以解决。一种办法是用电晕处理,使其表面氧化,增加极性:另一种办法是在被粘的塑料表面上采用多异氰酸酯胶异氰酸酯胶水等作增粘涂层剂（底涂剂、底胶)。如熔融凹挤出薄膜在ＰET等塑料薄膜上进行挤出复合时,由于邢表面存在低聚合度的弱界面层,粘接强度不理想,使用底胶时,多异氰酸酯胶异氰酸酯在热的聚乙烯表面上扩散,使弱界面层强化,复合薄膜则具有非常好的剥离强度。 三、织物、木材等的粘接 织物、木材等基材由纤维组成,而纤维具有一定的吸湿率,并且常含有醚键、酯键、酰胺键等极性键,以及羧基、羟基等。水和羟基容易与ＰU胶水中一NＣＯ基团反应，形成牢固的氨酯键和脲键等化学键,而纤维中的极性基团与胶中的极性基团之间形成氢键，并且异氰酸酯胶胶水分子还容易渗入纤维之间。ＰＵ对于这类材料一般能形成牢固的粘接。 异氰酸酯胶聚氨酯的粘接工艺 1．表面处理 形成良好粘接的条件之一是对基材表面进行必要的处理。 被粘物表面常常存在着油脂、灰尘等弱界面层,受其影响,建立在弱界面层上的粘接所得粘接强度不易提高。对那些与异氰酸酯胶胶水表面张力不匹配的基材表面，还必须进行化学处理。表面处理是提高粘接强度的首要步骤之一。 2．清洗脱脂 一些金属、塑料基材的表面常常易被汗、油、灰尘等污染,另外,塑料表面还有脱模剂,所以这样的塑料与胶粘层仅形成弱的粘接界面。对异氰酸酯胶聚氨酯胶水来讲,金属或塑料表面的油脂与异氰酸酯胶聚氨酯相

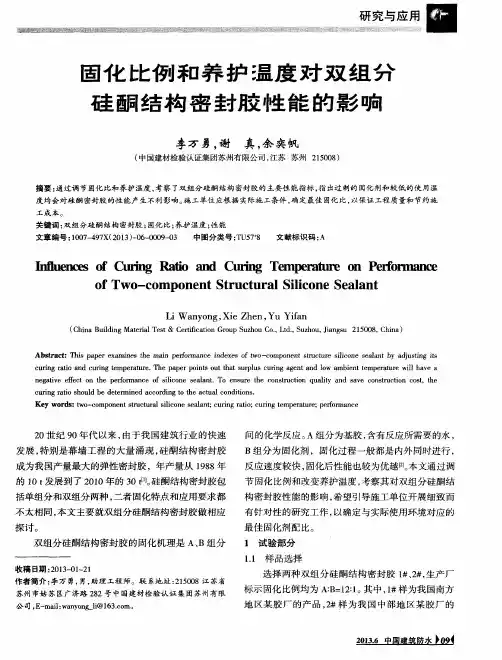

建筑用硅酮结构密封胶实施细则 1依据标准： GB16776-2005 建筑用硅酮结构密封胶 GB/T13477.3-2003 建筑密封材料试验方法第1部分试验基材的规定 GB/T13477.3-2003 建筑密封材料试验方法第3部分使用标准器具测定密封材料挤出性 的方法 GB/T13477.5-2003 建筑密封材料试验方法第5部分表干时间的测定GB/T13477.6-2003 建筑密封材料试验方法第6部分流动性的测定GB/T13477.8-2003 建筑密封材料试验方法第8部分拉伸粘结性的测定 2.型别 按组分分：单组份和双组份，分别用1和2表示。 按基材分类：金属M，玻璃G，其他Q 产品标示：适用于金属、玻璃的双组份硅酮结构胶标记为：2MG GB16776-2003 3.技术性能 产品物理力学性能 ----------专业最好文档，专业为你服务，急你所急，供你所需-------------
4 试验条件 4.1标准试验条件 温度：（23±2）℃，相对湿度（50±5）% 5试验项目 5.1外观 5.1.1产品应为细腻、均匀膏状物，无起泡、结块、凝胶、结皮，无不宜分散的析出物。 5.1.2双组份产品两组份的颜色应有明显区别。 5.2下垂度试验温度：（50±2）℃ 5.2.1试验器具： ----------专业最好文档，专业为你服务，急你所急，供你所需-------------
下垂度模具流平性模具鼓风干燥箱（50±2）℃钢板尺（0.5mm）聚乙烯条（厚度≤0.5mm，长度≤1mm） 5.2.2试件制备： 将下垂度模具用丙酮等溶剂清洗干净并干燥之。把聚乙烯条衬在模具底部，使其盖住模具上部边缘，并固定在外侧，然后把已在（23±2）℃下放置24h的密封材料用刮刀填入模具内，制备试件时应注意： a)避免形成气泡； b)在模具表面上将密封材料压实； c)修整密封材料的表面，使其与模具的表面和末端齐平； d)放松模具的聚乙烯条。 5.2.3试验步骤： 试验步骤A： 将制备好的试件立即垂直放置在已调节至（50±2）℃的干燥箱中，模具的延伸端向下，放置24h。然后从干燥箱中取出试件。用钢板尺在垂直方向上测量每一试件中试样从底面往延伸端向下移动的距离（mm）。 试验步骤B： 将制备好的试件立即水平放置在已调节至（50±2）℃的干燥箱中，使试样的外露面与水平面垂直，放置24h。然后从干燥箱中取出试件。用钢板尺在水平方向上测量每一试件中试样超出槽形模具前端的最大距离（mm）。 如果试验失败，允许重复一次，只能重复一次。 5.3挤出性 5.3.1试验器具： 聚乙烯挤胶筒（177ml）挤出器（试验体积250ml或400ml）空气压缩机（200±2.5）----------专业最好文档，专业为你服务，急你所急，供你所需-------------
技术指标 拼板胶固化剂 产品应用 拼板胶固化剂NT-108M 固化剂配比拼板胶使用注意事项： 一、木材水份处理控制到含水率8－15％。 二、拼板前木材要处理干净、平整、光滑、不弯曲。 三、配制胶水前先准备好加压设备，和其他干净而不含水份的工具。 四、胶与拼板胶固化剂配比混合必须充分搅拌，应用称算重量，如用量杯量比，第一次必须先称好再倒入量杯内，然后用笔画好位置，下次根据第一次份量位置来量即可（因为固化剂比胶水溶量重）比例是计重量而不是计体积。 五、胶与拼板胶固化剂最低比例10：1．5－10：1．8之间，混合后2小时内用完，但最好用多少配多少，4小时左右用完最佳，在使用过程中，如发现起气泡现象属正常，微泡可继续使用，如发泡过多请用干净木条搅几下，气泡会下浸，可再使用。 六、板材基面涂胶一定均匀。涂胶、板拼、加压速度要快，否则表层会固化，影响拼板效果。 七、如拼大块板，尽量涂厚点胶，防表层固化，涂胶量为300G／m2左右，在拼板加压后两边必须有胶拥流出来，没胶出来属不正常，易开胶。 八、在包装桶取胶或固化剂后，注意把袋口或盖搅好，防止与空气长时间接触，以免失效。 九、在加压时压力要平衡，压力：软木6－10KG／Cm2，硬木10－15KG／Cm2。
十、卸压时间越长越好，如长时间加压，小面积板材可在2小时后卸压，大面积板材最好5小时后卸压，但转下道工序时必须在卸压后3小时左右，因凡是水性胶在干燥天气完全固化时间为24小时。 十一、下班后应用自来水清洗干净工具，上班时再用干净而不含水份的工具，尽量多备几套工具（如毛涮、滚筒）。 十二、如需测试最好请在拼好3天后进行，测试方法：把拼好的板放进自来水里泡1－2天，再拿出来烤干，然后试拉力，强度。 产 品 规 格 项目 指标 外观 含量(%) 无色 ＞99.0 水分(%) ＜0.1 注意事项： ●眼睛接触Eye contact 立即用大量清水冲洗眼睛至少15分钟，如有不适请立即就医。Immediately flush eyes with plenty of water for at least 15minute.Get medical attention if symptoms occur. ●皮肤接触Skin contact 如与皮肤接触，应立即脱去受污染的衣物，并用大量清水冲洗皮肤至少15分钟。在衣物及鞋子再次使用前，应彻底清洗。 如有不适请立即就医。In case of contact, immediately flush skin with plenty of water for at least 15minutes while removing contaminated clothing and shoes. Wash clothing before reuse. Clean shoes thoroughly before reuse. Get medical attention if symptoms occur. ●吸入Inhalation 将患者从暴露处移出，使其保持温暖并休息。如果呼吸困难或呼吸停止，应由有资质的人员实习人工呼吸或者供氧。立即就医。Move exposed person to fresh air. Keep person warm and at rest. If not breathing, if breathing is irregular or if respiratory arrest occurs, provide artificial respiration or oxygen by trained personnel. Get medical attention if symptoms occur. ●误食Ingestion 用清水冲洗口腔。将患者移至空气清新处。请勿催吐，立即就医。不要放弃任何一个误服昏迷患者。Wash out mouth with water. Move exposed person to fresh air. Do not induce vomiting. Get medical attention if symptoms occur. Never give anything by mouth to an unconscious person.
双组份聚氨酯防水涂料施工技术交底 一、材料要求 1、聚氨酯涂膜防水材料(双组份)，应有出厂合格证，应经复试合格后使用。 2、甲组份是以聚醚树脂和二异氰酸酯等原料，经过聚合及反应制成的含有端异氰酸酯基的聚氨基甲酸酯预聚物，外观为浅黄粘稠状，桶装，每桶20kg。乙组份是由固化剂、促进剂、增韧剂、防霉剂、填充剂和稀剂等混合加工制成，外观有红、黑、白、黄及咖啡色等，膏状物，桶装，每桶40kg。 二、主要机具 一般应备有电动搅拌器(功率0.3-0.5KW,200-500r/min)、搅拌桶(容积10L)，油漆桶(3L)、塑料或橡胶刮板、滚动刷、油漆刷、弹簧秤、干粉灭火器等。 三、作业条件 1、涂刷防水层的基层表面，必须将尘土、杂物等清扫干净，表面残留的灰浆硬块和突出部分应铲平、扫净，抹灰、压不，阴阳角处应抹成圆弧或钝角。 2、涂刷防水层的基层表面应保持干燥，并要平整、牢固，不得有空鼓、开裂及起砂等缺陷。 3、在找平层接地漏、管根、出水口、卫生洁具根部(边沿)，要收头圆滑。坡度符合设计要求，部件必须安装牢固，嵌封严密。经过验收。
4、突出地面的管根、地漏、排水口、阴阳角等细部，应先做好附加层增补处理，刷完聚氨酯底胶后，经检查并办完隐蔽工程验收。 5、防水层所用的各类材料，基层处理剂、二甲苯等均属易燃物品，储存和保管要远离火源，施工操作时，应严禁烟火。 6、防水层施工不得在雨天、大风天进行，冬期施工的环境温度应不低于5℃。 四、操作工艺 1、工艺流程 清理基层表面→细部处理→配制底胶→涂刷底胶(相当于冷底子油) →细部附中层施工→第一遍涂膜→第二遍涂膜→第三遍涂膜防水层施工→防水层一次试水→保护层饰面层施工→防水层二次试水→防水层验收 2、防水层施工前，应将基层表面的尘土等杂物清除干净，并用干净的湿布擦一次。 3、涂刷防水层的基层表面，不得有凸凹不平、松动、空鼓、起砂、开裂等缺陷，含水率一般不大于9%。 4、涂刷底胶(相当于冷底子油)： 1) 配制底胶，先将聚氨酯甲料乙料按比例为1:2.5(重量比)配合搅拌均匀，配制量应视具体情况定，不宜过多。 2) 涂刷底胶，将按上法配制好的底胶混合料，用长把滚刷均匀涂刷在基层表面，涂刷量为0.15-0.2kg/m2，涂后常温季节4h以后，手感不粘时，即可做下道工序。
双组份聚氨酯胶水性能 本次双组份聚氨酯胶水性能测试采用上海东大聚氨酯有限公司提 供的双组份聚氨酯胶水，此次试验共有6组样品，分别为1#、2#、 3#、4#、5#、6#号样品，对每组胶水分别进行发泡时间测试，并对发泡时间满足要求的胶水再进行粘结性能测试（实验环境温度为约20°、钢板表面温度约为15°），具体如下： 一、胶水发泡时间测试。 1、试验材料：1#、2#、3#、4#、5#、6#白料若干、黑料若 干、搅拌棒、0.5m*1m彩钢板一块、布若干。 2、试验步骤： 1)取一片彩钢板，用布将其表面搽干净； 2)取1#白料20g，倒在彩钢板上； 3)另按1:1.2的比例取24g黑料，倒在彩钢板上； 4)将两者搅拌均匀，并记录此刻时间； 5)观察胶水发泡的过程，隔段时间用手触摸，直至其没 有粘性为止，记录此刻时间。
3、2#、3#、4#、5#、6#样品按照1#样品的实验步骤重复一 次，得出数据如下: 二、经过发泡时间测试，得出5#、6#胶水符合我们的要求，对5#、 6#胶水进行粘性测试。 1.实验材料：50mm厚的岩棉条若干，5#、6#白料各100g， 黑料240g，500mm*1000mm、两涂一烘的彩钢板四块，布 若干，200kg的配重两块，搅拌棒，美工刀。 2.实验步骤： 1)将彩钢板内板一侧用布擦干净，倒上50g白料5#，再倒 上60g黑料； 2)将黑白料混合均匀,并将其均匀涂抹在彩钢板上； 3)将岩棉条切好尺寸，放在胶水上，填实压紧； 4)在另一块彩钢板上按照1）、2）步骤涂抹胶水； 5)将彩钢板倒扣在岩棉上，并使用配重块进行层压；
6)再使用6#白料按照上述步骤重复一遍，制作6#胶水的粘 性实验样品； 7)经过12小时的层压后，将5#、6#胶水的粘性实验样品 撕开，检查其粘结效果，如图所示： 3.由撕开后检查的结果来看，胶水与岩棉的粘结效果较好，而 胶水与彩钢板的粘结效果较差。 三、由上述胶水发泡时间实验与胶水粘合性能实验可得，5#、6# 胶水样品符合我们对胶水发泡时间的要求，但两个胶水样品在粘合性能上都不满足要求。经过与上海东大聚氨酯有限公司的工程师联系，得知要使双组份聚氨酯胶水与彩钢板粘结，则对彩钢板的温度要求是涂抹时为35°以上，而在整个发泡的过程中为25°以上。 由于我们的生产工艺没有提供加热的环节，所以如果我们要使用双组份聚氨酯胶水，要提供两个加热设备，一个在涂抹胶水时，将彩钢板温度加热到35°；一个是在层压时，保证彩钢板温度为25°。
