xx地草图绘制要求：
1、xx地草图幅面规格为
A3、A4,比例尺为概略比例尺，但必须是100的整数倍。
2、宗地草图上所有数据应实地勘丈并现场记录，做到字迹工整、线划规则，不得涂改。
3、勘丈数据均须在图上标注，界址点间距标注在界址线外，其余数据注记在界址线内。
4、用2H、3H铅笔绘制草图并注记，数字注记字头朝北或朝西，斜线排列的数字，注记字身应垂直于斜线。
5、xx地草图要素是否xx，名称是否规范
6、每个xx地均须绘制xx地草图。
7、xx地草图是否与xx地图一致
xx地图绘制要求：
1、xx地图幅面为
A3、A4。宗地图比例尺可根据宗地大小适当选择，但比例尺分母必须为100的整数倍。
2、xx地图的内容包括：
土地所有者全称、本宗地代码、宗地面积；界址点及界址点号、界址边长；邻宗地土地所有者及宗地代码、邻宗地间的界址示意线；地类界线和地类符号，相邻道路、河流等及其名称；所在图幅号、图廓线、比例尺、指北方向、绘图员、审核员、绘图时间等。
1/ 1
填表说明 A.1 地籍调查表填写要求 A.1.1地籍调查表由封面、基本表、界址标示表、界址签章表、宗地草图、界址说明表、调查审核表和共有/共用宗地面积分摊表等组成。 A.1.2地籍调查表以宗地为单位填写，每宗地填写一份。所有宗地的地籍调查都应填写此表。 A.1.3地籍调查表必须做到图表内容与实地一致，表达准确无误，字迹清晰整洁。 A.1.4表中填写的项目不得涂改，每一处只允许划改一次，划改符号用“\”表示，并在划改处由划改人员签字或盖章；全表划改不超过2处。 A.1.5表中各栏目应填写齐全，不得空项。确属不填的栏目，使用“/”符号填充。 A.1.6文字内容一律使用蓝黑钢笔或黑色签字笔填写，不得使用谐音字、国家未批准的简化字或缩写名称。 A.1.7项目栏的内容填写不下的可另加附页。宗地草图可以附贴。凡附页和附贴的，应加盖国土资源主管部门印章。 A.1.8对面积较大、界线复杂的集体土地所有权宗地和国有建设用地使用权宗地，宜签订土地权属界线协议书并签字盖章。界址线有争议的土地，填写土地权属争议原由书并签字盖章。 A.2 地籍调查表填写方法 A.2.1 封面 按下列要求填写： 1) 编号：可以是流水号，也可以是预编宗地号，用自然数编制。 2) 宗地代码：按照宗地代码的填写规定填写，其中县级行政区代码可省略。 3) 土地权利人：填写方法见A.2.2中的1）。 A.2.2 基本表 1) 土地权利人。填写土地使用权人、所有权人姓名或名称。对土地所有权人，根据申 请书进行核实后，按照“XX 村（乡、组）农民集体”格式填写。 ◆单位性质：行政事业单位填写行政、事业。企业单位填写国有、集体、私营、 外资、港澳台、联营、股份制、个体或其他（依据国家统计局、国家工商管理 总局《关于经济类型划分的暂行规定》）。个人住宅填写个人。 ◆证件类型：土地权利人为法人和其他组织的填写中华人民共和国组织机构代码 证。土地权利人为自然人的填写居民身份证、军官证、护照等。 ◆证件编号：土地权利人为法人和其他组织的填写中华人民共和国组织机构代 码。土地权利人为自然人的填写公民身份证号码、军官证号码、护照号码等。 ◆通讯地址：填写土地权利人的通讯地址及邮政编码。 2）权属性质。按下列分类填写: ◆对国有土地使用权：填写国有建设用地使用权或国有农用地使用权。 ◆对集体土地所有权：填写村民小组农民集体土地所有权、村农民集体土地所有 权、乡镇农民集体土地所有权。 ◆对集体土地使用权：填写乡镇集体建设用地使用权、村集体建设用地使用权、 宅基地使用权或集体农用地使用权。
网版制作工艺流程 1.网框的选择与处理： 根据菲林图案的尺寸选择网框，菲林图案外侧与网框内侧的距离为50~200㎜，网框与丝网的配合面应平整、干净。 2.绷网头的布置与气管连接： 在网框的四周布置绷网头，将网框放在绷网头的螺栓上，平整面朝上，调整螺栓，使网框的上平面高出网夹头夹网面5~10㎜，且四周平稳。按气管编号分别将绷网头的气管插好，通气测试气缸动作是否正确、是否漏气。 3.丝网的切裁： 测量网夹头外侧尺寸，留安全余量约20-50㎜），按尺寸切裁丝网。 4.绷网： 将气压表的压力调整到0.02~0.06MPa，把拉网头切换到伸出位置，打开网夹头，将裁好的丝网拉展，先加紧长度方向，扳动换向阀手柄，绷紧长度方向；再拉展丝网宽度方向，加紧宽度方向丝网，将丝网宽度方向绷紧。 5.粘网： 气缸保压10~30min，将粘网胶均匀涂在网框四周，用刮板用力向外刮，让胶渗透丝网，与网框粘牢。待胶干后打开夹头，取下网框。在网框侧面四周涂粘网胶，用同样的方法粘网。 6.网前处理： 粘网胶干后，先用中性或弱碱性洗洁精溶液均匀地清洗丝网的刮印面和承印面，再用干净水将两面冲洗干净，然后在30～40℃条件下干燥。 7.感光胶配制： 在暗室中黄灯下，首先将光敏剂按配方放入水中溶解，然后混溶在乳胶中单方向充分搅拌，并放置于1-2小时，待气泡完全消失后方可使用。 8.感光胶涂布： 在暗室中黄灯下涂布感光胶，用刮斗涂布感光胶，涂布时应避免刮斗带进气泡。 A、把绷好网的网框以80~90度的倾角竖放，往斗中倒入容量为6~7成感光液，把斗前端压到网上。 B、把放好的斗的前端倾斜，使液面接触丝网。 C、保证倾角不变的同时进行涂布。此时如果涂布的速度过快，容易产生气泡造成针孔。 D、涂布到距网框边1~2cm时，让斗的倾角恢复到接近水平，涂布至多余的液体不剩下为止。 这样全部涂布感光胶后，把框上下倒过来再重新涂布一次，然后干燥。 第一次干燥应充分，若用热风干燥，应掌握适当温度；温度过高，有产生热灰翳的可能，必须引起注意。干燥后，再按同样的要领涂布2~3次，直到出现光泽。刮斗接触网的力量的大小依涂布速度不同而不同。如果把刮斗往返一次算作一个行程的话，一次涂布的感光膜的厚度在完全干燥状态下为1.2~1.6μm。因而7~8个回合行程后可以得到10μm的膜厚。通常涂布的丝网面是刮印面和承印面，为了提高其耐印力，可让刮斗在网上往返1~2次算作一个行程。这种涂布斗涂布只需稍作练习即可掌握，如果行程数固定，通常可以得到相应的膜厚，但是膜厚的要求相当严格时，必须利用膜厚计测定。涂胶次数的计算：一般采用“湿涂干”方法，即涂布与干燥交替进行，每交替一次称为一遍，一般膜层需涂2~4遍，每遍2~3次。
地图绘制要领 一个偶然的机会，我发现了绘制乡村边界的简便方法，撰写了 《巧用国土局矢量图绘制人口普查乡村边界》一文，通过向省市内网 投稿、在甘肃省信息资源管理系统上共享、传递文件等数种方式传播。有几个兄弟乡镇的同志打来电话几个咨询，有的显示不出来，有的能 显示出来，但不能编辑。针对这些问题，结合下一步的普查区标绘， 补充说明如下： 一、关于“点、线、面”文件的区分 一个完整的矢量图，由点、线、面三要素构成，每个要素又由3— 4个文件构成，后缀分别是.shp .shx .dbf和.prj。各县（区）从国 土局取得的矢量文件各不相同，有的点、线、面全有，有的只有线文 件或者面文件。有的县（区）按照我简述的方法操作，能显示出绿色 线条，但不能编辑，主要是因为财政局提供的是面文件，或者提供贷 款的文件多，没有从中选出延伸线文件，而误选了面文件。面文件在 透明度比较高（数值低）的情况下，和线表格很难区分。下面介绍一 种简单的区分方法。 点击“添加数据”按钮，文件类型选择shapefile文件，将需要 区分分辨的文件添加进来，再点击“图层管理”按钮，在刚添加的文 件名上双击，弹出修改高亮符号窗口，上面显示“线样式”就是“线”文件，显示“面样式”就是“面”文件。（具体操作方法可参考《甘 肃省第六次全国人口普查第六次区域划分和绘图培训课程材料》22页2.4.8“修改图层显示小写字母”。） 二、关于普查区的标绘 我介绍的方法也可用于普查区的标绘，根据从国土局取得的矢量 图不同，应区别对待。
1、如果取得全县矢量图的同时，取得了分乡矢量图（每个乡至少 1组3个文件），且乡、镇界线不必调整，则可采用直接重命名复制到“imchdqyg”文档的方法标绘。 把已经绘制好的经过省市县市区审定的乡、镇界线文件（崇信县 的文件名为崇信县d、崇信县x、崇信县m一组9个文件）全部复制到 系统导入到安装目录下的“data”文件夹中。运用前面介绍的区分“点、线、面”文件的方法，从国土局提供的矢量需文件中找出我们 需要的村级界线的“线”文件。崇信县从国土局取得的矢量文件每个 乡镇多达19组57个，最后找出行政界线.shp（.shx .dbf）一组3个 文件是我们需要的村级界线的“线”文件。将乡、镇北镇北界线不必 调整的五举农场、柏树乡等5个乡级单位的“行政界线.shp （.shx .dbf）”3个文件重命名为“柏树乡x.shp（.shx .dbf）”， 复制到系统安装目录下的“imchdqyg”文件夹中。启动“全国人口普 查地图标绘系统”，点击“普查区标绘”按钮，选择柏树乡，点击 “确定”按钮（注意不能选择“新建”按钮，否则我们复制进去的文 件将被全面覆盖），柏树乡的上去村级界线已经被识别出来了。根据 影像图，更替结合实际开展调整后就可以构面、画点、检查、导出了。 2、如果不能取得分乡矢量图，或者乡、镇界线需要调整，国土局 提供的分乡矢量图不能直接善用利用，可采取在全县矢量图上直接构 面到村和先将村级界线打断构面到乡，再分乡连接的方法标绘。 （1）在全县矢量图上直接构面到村，是将国土局获取含有的含有 村级界线的“线”文件重命名并复制到“imchdqyg”文件夹中，点击“乡镇界标绘”按钮，根据影像图和实际情况进到 行调整后，直接构面。由于面比较多，耗时较长，不要进行其它 操作者。崇信县在经济普查配发的服务器（8G内存、无独立显卡）上 绘制，87个村级面耗时近一个小时。然后画点，将柏树乡的12个村全部标注为柏树乡。标注的时候可将已经绘制好的或不好从其它途径取 得的只有乡镇州界的shapefile文件添加进来，这样乡镇界线显示为
宗地图绘制 一、环境参数设置 1、分别打开给的6个DEG格式的模板文件，双击模板中的“审核日期：”后的“2008年12月6日”，修改为“2009年9月25日”（可自己定日期，但必须在绘图日期后面，绘图日期为2009年8月*日），双击绘图员“刘铮”，修改为自己的名字，保存。 2、将6个DWG的模板文件拷贝到CASS的安装目录下，默认的是C:\Program Files\CASS2008\BLOCKS。 3、将字体TTF文件拷贝到C:\WINDOWS\Fonts 4、打开CASS 7.0软件，点击“文件→加入cass环境” 5、点击“工具→文字→定义字型”，打开“文字样式”对话框，点击“新建”按钮，在样式名文本框输入“方正细等线体”，点击“确定”，取消选择“使用大字体”，然后在字体名下拉框中选择“方正细等线简体”，最后点击“应用”。如图１所示。 图 1 *每次关闭cass后再打开都得进行此操作 6、点击“地籍→地籍参数设置”，打开“地籍参数设置”对话框，其中的具体参数设置如图２。
图 2 ＊以上环境参数设置好后重新启动cass软件 二、制作宗地图 （一）宗地提取 1、点击工具条中的按钮，打开需要制作宗地图的图形文件。 2、点击工具条左上角的按钮，打开图层特性管理器，关掉ASSIST、GCD、KZD 图层。 3、点击“地籍→绘制宗地图框”，根据所需绘制宗地图的大小选择A4横、A4竖或A3横、A3竖，然后选择“单块宗地”。 4、按住鼠标左键，拖动鼠标将需要绘制宗地图的图块框中，选中后点击鼠标左键，弹出“宗地图参数设置”对话框，其中参数设置见图３。 5、在显示窗口下端的命令窗口中输入比例尺分母“500”（可根据图幅及所画宗
地图 定义：按照一定制图规则，用线条、符号、图形、文字及色彩等在平面上表示地表自然状况、社会政治、经济等现象空间分布及其相互关系的工具书。 它具有严格的数学基础、符号系统、文字注记，并能用地图概括原则，科学地反映出自然和社会经济现象的分布特征及其相互关系。 地形图 地形图，是普通地图的一种，是按一定比例尺表示地貌、地物平面位置和高程的一种正射投影图。地形图是在一定的数学基础下绘制的、用符号表示地物和地貌（高低起伏等），表示的内容是经过一定的取舍后的地物和地貌。 （1）以大地测量成果作为平面和高程的控制基础，并印有经纬网和直角坐标网，能准确表示地形要素的地理位置，便于目标定位和图上量算；（2）以航空摄影测量为主要手段进行实地测绘或根据实测地图编绘而成，内容详细准确；（3）地貌一般用等高线表示，能反映地面的实际高度、起伏状态，具有一定的立体感，能满足图上分析研究地形的需要；（4）有规定的比例尺系列，如我国规定国家基本比例尺地形图系列为：1:1万、1：2.5万、1:5万、1:10万、1:20万(现已为1:25万) 、1:50万、1:100万，可以基本满足国家经济建设和军队作战指挥的不同需要；（5）有统一的图式符号，便于识别使用。 土地利用规划图 指对一个社区或类似范围内日后的发展所做的规划图，其中标明用于居住区、商业区、工业区、公共活动区或其他用途的土地的大小和位置。土地利用规划图常是确定具体区划的基础。 宗地图与地籍图 土地使用权人的权属界址范围内的地块称为一宗地。它是权属界址线所封闭的地块。一般情况下，一宗地为一个权属单位；同一个土地使用者使用不相连接的若干地块时，则每一地块分别为一宗。宗地是土地登记的基本单元，也是地籍调查的基本单元。历史上曾称宗地为“丘”。 宗地图是土地使用合同书附图及房地产登记卡附图。它反映一宗地的基本情况。宗地图属于地籍图的一种，是在地籍图的基础上编制的，以一宗土地为单位绘制的宗地图。基本地籍图的侧重点是土地及其地上附着物的位置权属。宗地图侧重是的权属。 这里又出现一个地籍图的概念。 地籍图是基本地籍图和宗地图的统称，是表示土地权属界线、面积和利用状况等地籍要素的地籍管理专业用图，是地籍调查的主要成果。地籍图是对在土地表层自然空间中地籍所关心的各类要素的地理位置的描述，并用编排有序的标识符对其进行标识，标识是具有严密数学关系的一种图形，是地籍管理的基础资料之一。通过宗地标识符使地籍图与地籍数据和表册建立有序的对应关系。地籍图是土地管理的专题图，它首先要反映包括行政界线、地籍街坊界线、界址点、界址线、地类、地籍号、面积、坐落、土地使用者或所有者及土地等级等地籍要素；其次要反映与地籍有密切关系的地物及文字注记，一般不反映地形要素。地籍图是制作宗地图的基础图件。 土地利用现状图
编号： 20120105-01 宗地测绘成果报告书 用地单位：林宗芳 项目名称：平乐县平乐镇南佛村委黄牛头村五队林宗芳宗地 单位负责人：姚统德 资料复审人：刘旭东 资料审核人：冯阜平 项目负责人：鄂波 广西南宁恒昌房地产测绘有限公司平乐分公司 二0一二年一月五日
目录 1、企业法人营业执照……………………………… 1页 2、委托书…………………………………………… 2页 3、测绘任务书……………………………………… 3页 4、宗地测绘技术说明……………………………… 4页 5、宗地测绘成果表………………………………… 5页 6、宗地草图………………………………………… 6页 7、宗地图…………………………………………… 7页 8、界址点成果表…………………………………… 8页 9、地籍调查表……………………………………… 9页 10、测绘产品质量检查意见书……………………… 10页
平乐县平乐镇南佛村委黄牛头村五队林宗芳 宗地测量技术说明 一、测区概况 林宗芳宗地位于平乐县平乐镇南佛村委黄牛头村五队，北与空地，东连林宗能住宅，南接空地，西依林宗帮住宅。 二、测量成果 为了测定林宗芳宗地面积及界址点坐标，受林宗芳的委托，广西南宁恒昌房地产测绘有限公司平乐分公司于2012年1月4日，对该宗地进行了现场测量，测量总面积平方米，合亩。其中宗地面积90.21平方米，合0.14亩，界址点6个。该宗地中集体土地面积90.21平方米，合0.14亩，界址点数 6 个。 三、测量方法： 采用GPS接收机配合全站仪进行现场实测，采用1980年西安坐标系，1985国家高程基准。采用南方CASS7.0数字成图软件进行绘图及土地面积量算。 内外业资料均进行了自检自查，并按《城市测量规范》(CJJ8-99)、《工程测量规范》（GB50026-2007）、《地籍测量规范》（CH5002-94）等国家现行规范进行测绘,符合《规程》要求。 项目负责人：鄂波
地形图、地籍图常用图式 本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。 1 符号的尺寸 （1）符号旁以数字标注的尺寸，均以毫米为单位。 （2）符号的规格在一般情况下，符号的线粗为，点在为，符号非主要部分的线段长为。非垂直交叉线的夹角为45°或60°。 以虚线表示的线段，凡未注明尺寸的，其实部为，虚部为。 组合符号图形部分未注明尺寸的，一般以本图式为准。但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。 2 符号的定位点和定位线 （1）圆形、矩形、三角形等几何图形符号，在图形的中心。 （2）宽底符号（烟囱、独立石等），在底线中心。 （3）底部为直角形的符号（风车、路标等），在直角的顶点。 （4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。 （5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。 （6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。 （7）线状符号（道路、河流、堤、境界等），在符号的中心线。依比例尺表示时，在两侧线的中心。 （8）符号图形中有一个点的，该点为地物的实地中心位置。 3 符号的方向和配置 （1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。 （2）土质和植被符号的配置如下：
整列式：按一定行列配置，如苗圃、草地、稻田等； 散列式：不按一定行列配置，如有林地、灌木林、石块地等； 相应式：按实地疏密或位置配置，如疏林、散树、独立树等。 （3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。 （4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。 4 文字注记 注记的排列形式：水平字列、垂直字列、雁行字列、屈曲字列 注记的方向：各种注记一般为正向，字头朝北图廓，但街道名称、河名、道路注记、管线类别注记的字向和字序依走向注记。 注记的间隔：接近字隔（～1mm）、普通字隔（1～3mm）、隔离字隔（字大的1～5倍）。名称符号名称符号名称符号 注记文字等线体 注记坐标 正等线体 注地坪高 正等线体 厕所注记砖房注记混合结构 5 控制点注记 名称符号名称符号名称符号三角点 土堆上的 三角点 小三角点
第一章绪论 1、我国土地的基本特点是什么？ 土地总量较大，但人均土地少，耕地后备资源不足。 2.土地管理的基本任务是什么？ 维护土地所有制，保护土地所有者和使用者的合法权益；合理利用土地；贯彻、执行土地法规。 3.土地管理的主要内容是什么？ 地权管理、地籍管理、土地利用管理。 4.土地管理的手段有哪些？ 命令和通知、法规和条例、计划和规划、激励和处罚、关联和连带 5.我国土地管理的基本制度是什么？ 占用耕地补偿制度、土地用途管理制度 6.土地日是哪一天？为何选这一天？现阶段我国土地管理的行政机构是哪个部门？ 1986年6月25日，第一部土地管理法——《中华人民共和国土地管理法》颁布，为纪念这一天，就定6月25日为土地日。国土资源部，各地成立国土资源局。 7.我国土地管理的基本国策是什么？ 十分珍惜、合理利用土地和切实保护耕地是我国的基本国策。 第二章土地利用管理 1.土地利用管理的主要内容及其相互关系。 内容：土地利用规划管理、土地利用计划管理、土地开发整治管理、基本农田保护区管理、土地利用监测 相互关系：土地利用规划管理是土地利用计划、土地开发、整治的依据，是土地利用管理的基础；土地开发整治和基本农田保护区管理是计划、规划的实施；土地利用监测是计划、规划实施的反馈。 2.土地利用总体规划的类型。 我国土地利用决体规划是由国家、省、市（地）、县（市）、乡（镇）五级组成。全国和省、市级土地利用总体规划属宏观控制性规划，县、乡级土地利用总体规划属实施性规划。五级规划中，县级是关键，它起承上启下的作用。 3.县、乡土地利用总体规划的任务。 县级：根据上级规划要求和本地土地资源的特点，分解落实土地利用各项指标；组织划分土地利用区，重点是城镇村镇建设用地区、独立工矿用地区、农业用地区等，落实能源、交通、水利等重点建设项目规划和布局，为土地用途管制提供依据。
宗地图测绘基本要求及作图 顺德区宗地图的特点：为国土、规划、房产、消防防雷、档案等多个业务部门使用，要素表示多，信息量大。 一、执行的规范 。）GB/T 17986-2000 1.国家标准《房产测量规范》（2. 国家标准《建筑工程建筑面积计算规范》（GB/T 50353-2005）。 3. 行业标准《城市测量规范》（CJJ8-99）。 4.《顺德区1:500全野外数字地形测量技术要求》 5.《佛山市规划管理技术规定》（2011修订版） 6.《佛山市国土资源地理数据规范》（试行）（含地形图要素与分类代码） 说明：在面积计算过程中，当《房产测量规范》和《建筑工程建 筑面积计算规范》有冲突时，以《房产测量规范》为主要依据。当房产测量面积计算规则和规划面积计算规则有差异时，还需另注明按规 划要求计算建筑面积。 二、软件要求： 清华山维EPS2012（顺德专版） 《佛山市国土资源地理数据规范》的要素属性、编码规则等数据格式均固清华山维EPS2012（顺德区专版）内，只要按该软件要求编化在
绘、计算即可获得符合格式要求宗地图。 页21 共页1 第 三、宗地图表示的内容： 1、图面要素按顺德1:500全野外信息化地形图表示。 是全要素图，注意植被、地类界、管井点等地形要素都需表示； 2、宗地图还包含的地籍内容包括： （1）宗地号、图幅号、座落地址、图形GUID；（查询的关键字）（2）界址点、界址线、界址点坐标列表； （3）用地面积、建基面积、建筑总面积、土地利用类别、 建筑物高度(总高度、二级高度)、房屋分栋面积列表（必填）； （4）插入jpg格式的现状照片（4-6张）；(选择图形记录或文件记录？) （5）插入控制点碎部点测量报告；(选择文件记录) 3、尺寸标注和附属标注: （1）尺寸标注： a已由程序自动生成的房屋及内部边长和界址线边长; b飘出外墙体阳台、露台、雨板尺寸的标注; c圆弧的半径及切线延线的标注; d相邻建筑物的间距标注; e宗地内各栋建筑物的间距及到用地界线的距离，用地界线到路边线，路中线的距离标注；(厂矿企业) （2）附属标注： a高程标注：一般按1:500地形图的常规要求每15米的间距密度注记，
新编网版制作工艺 年呈 网版制作工艺流程 当前,市场网版制作工艺因其原材料不同，生产工艺也就有所不同。据了解，当前市场上用来制作网版的原材料有三种类型:液态型直接法感光胶，预敏化型的直接法胶片及间接法胶片。由于三种原材料的特性与功能不同，其使用操作工艺也就有所不同。 —、液态型直接法感光胶 感光胶的优点是工艺简单、经济、实用。其特性有曝光速度快，网版经久耐用而且去膜容易，优良的耐溶性,其生产工艺流程杲：
网前处理及选网一配胶f涂胶f干燥f曝光f显影f待用 其工作环境为温度15?20C,相对温度50?65%,黄灯下暗房操作。 ※网前处理及选网 新丝网在使用前必须用磨网膏进行网前处理,每个网版都要用脱脂剂彻底脱脂，具体操作方法是用水淋湿丝网两面,涂上磨网膏或脱脂剂，然后用毛刷涂均匀并静置1分钟，最后用清水冲洗干净。 使用过的网如果不再使用，可用脱膜剂浸泡，然后清洗干净,使用前必须做脱脂处理工艺。 丝网清洗好后，烘干处理待用。制网者可根据所需要的网牍目数逬行选网: 丝印线路一般用120T/cm,阻焊100-120T/cm,字符100- 120T/cm,
碳桥油43-120T,印剥离兰胶18 - 36T O ※配胶 直接法感光胶当前市上有二种类型:一种杲单液型,这种类型是把敏化剂在生产时直接配制的感光胶，可直接使用的类型;启一种杲”二元固化"感光胶。这种感光胶在使用前必须进行配置，即把敏化剂加入适量水均匀搅拌后倒入感光胶中，经过上下左右充分搅拌,即配制完成。配胶工作最少要在使用前两个小时完成，最佳的方法是在前一个工作日下班前配好胶，第二天上班即用。切记，配好的胶必须静置2小时以上，让胶中泡沫消失才可使用,否则会出现意想不到的质量事故。 ※涂胶 把干燥好的待用网放置在涂胶台上，把适量的感光胶倒入刮刀内,先涂印刷面（丝网的凸⑥），后涂油墨直（丝网的凹面）,—般每直3刀次,如果要求厚网版，那么可分多次涂刷，即第一次涂胶后，立即放入30-40?的烘箱中烘干，取出丝网再次涂胶，根据所要求厚度,决定涂胶次数，注意一般印刷直（凸面）要比油墨⑥（凹廁）多涂2 - 3刀次。 涂胶工艺十分重要,网版质量好坏，全靠涂胶，要求版面厚度均匀一致，有立体感。 ※干燥 丝印感光胶涂刷完后，先静置1 -2分钟，然后把丝网放进40匕左右的烘箱中烘干，干燥后取出放在暗框中待用。
地籍图测绘 武汉大学测绘学院潘正风 地籍测量的主要内容包括地籍调查、地籍平面控制测量、土地界址点测定、地籍图绘制和土地面积计算等。 一、地籍与房产平面控制测量 控制测量分为平面控制和高程控制。地籍图和房产图均为平面图，一般不要求高程测量。只有需要时才进行高程测量。地籍和房产平面控制网采用的坐标系统应与国家或城市的坐标系统相统一。平面控制网的布设等级和形式，可根据测区的大小和地形情况而定，有条件的应利用已有的国家或城市平面控制网加密建立。基本平面控制网（二、三、四等和一、二级）的建立，可参照《城市测量规范》中平面控制网的规定，对于图根控制，为提高细部测量的精度而有其特殊的规定。图根导线依据等级控制点，分两级进行加密，布设形式为结点导线网或附合导线网。 二．地籍调查 1．地籍调查的目的和内容 地籍调查的目的是调查清楚每一宗地（土地权属的基本单元）的位置、界线、权属（所有权和使用权）、面积和用途等，并把调查结果编制成地籍簿册和地籍图，为土地登记发证、统计、土地定级估价、合理利用土地和依法管理土地提供原始资料和基本依据。 城镇地籍调查的内容，依据它的具体任务而定。为土地登记发证服务的地籍调查，调查内容为权源、权属界线、权属面积及其他一些必要的地籍要素和与地籍要素有关的地形要素。为土地定级估价服务的地籍调查，除调查上述内容外，还应调查土地的自然和经济等状况。 地籍调查分为初始地籍调查与变更地籍调查。凡首次为建立完整的地籍档案、测绘地籍图而进行的地籍调查称为初始地籍调查；地籍档案建立以后，因土地权属及土地本身状况发生变化而进行的调查称为变更地籍调查。 2．初始地籍调查 地籍调查是对土地权属单位的土地权源及其权利所及的界线、位置、数量和用途等基本情况的调查。地籍调查的核心是权属调查。权属调查是一项政策性很强的工作，在实地调查中绘制的宗地草图，填写的地籍调查表，不仅为地籍测量提供依据，而且是地籍档案的重要组成部分。 ⑴土地权属 土地权属是指按《中华人民共和国土地管理法》规定的土地所有权和现在合法的土地使用权的归属。 ⑵权属调查的单元 被权属界址线所封闭的地块称为一宗地（也称为一丘地）。宗地是权属调查的基本单元。一般情况下，一宗地内为一个权属单位。同一个土地使用者，使用不相连的若干地块，则每一地块分别划宗。一地块为几个权属单位共同使用，而其间又难以划清权属界线，这块地就划为一宗地，并称之为共用宗或混合宗。 宗地要按规定进行编号，调查前应进行预编宗地号，通过调查正式确定宗地号。宗地编号一般按行政区、街道、宗地三级编号，对于较大城市可按行政区、街道、街坊、宗地四级编号。
服装生产制作工艺流程介绍 （一）生产准备 面辅料进厂检验→技术准备→打版→试板样→封样→制定做工艺文件→裁剪→缝制→确认首件（水洗首缸）→锁眼钉扣→整烫→成衣检验→包装→入库出运。 （二）面料、辅料检验的目的和要求 根据发货单详细出现短码/少现象要亲自参与清点并确认大货跟单负责大货的交货日期确定及面料进厂后要进行数量清点以及外观和内在质量的检验，及确认符合生产要求的才能投产使用。在批量生产前首先要进行技术准备，包括工艺单、样板的制定和样衣制作，样衣经客户确认后方能进入下一道生产流程。面料经过裁剪、缝制制成半成品，有些梭织物制成半成品后，根据特殊工艺要求，须进行后整理加工，例如成衣水洗、成衣砂洗、扭皱效果加工等等，最后通过锁眼钉扣辅助工序以及整烫工序，再经检验合格后包装入库。 根据客户确认后的单耗对面/辅料的进行核对，并将具体数据以书面形式报告公司。如有欠料，要及时落实补料事宜并告知客户。如有溢余则要报告客户大货结束后退还仓库保存，要节约使用，杜绝浪费现象。 由于坯布的质量直接关系到成品的质量和产量，因此裁剪前，必须根据裁剪用布配料单，核对匹数、尺寸、密度、批号、线密度是否符合要求，在验布时对坯布按标准逐一进行检验，对影响成品质量的
各类疵点，例如色花、漏针、破洞、油污等须做好标记及质量记录把好面料质量关是控制成品质量重要的一环。通过对进厂面料的检验和测定可有效地提高服装的正品率。 面料检验包括外观质量和内在质量两大方面。外观上主要检验面料是否存在破损、污迹、织造疵点、色差等等问题。经砂洗的面料还应注意是否存在砂道、死褶印、披裂等砂洗疵点。影响外观的疵点在检验中均需用标记注出，在剪裁时避开使用。 面料的内在质量主要包括缩水率、色牢度和克重（姆米、盎司）三项内容。在进行检验取样时，应剪取不同生产厂家生产的、不同品种、不同颜色具有代表性的样品进行测试，以确保数据的准确度。同时对进厂的辅料也要进行检验，例如松紧带缩水率，粘合衬粘合牢度，拉链顺滑程度等等，对不能符合要求的辅料不予投产使用。 （三）技术准备的主要内容 收到样品、原始资料，按工艺要求（参考客人的原样），制作合理的纸板，并做好各种技术工艺的记录，对生产过程中遇到的技术问题负责。 按照客户和厂部的规定的样品时间，安排好样衣的生产，并做好几率，遇到做样衣时，工艺单不清楚的地方，要主动向跟单提出或向厂长提出，让他们去同客户商讨，不能自作主张。 认真审核客供工艺单的资料，原样衣，明确了解客户的要求，尺寸，原辅料和配料等，在做给客人的批核样衣时，以便于车间的生产为原则，提示可以简化的车缝的工序。样衣完成后，对比原样品和工
龙源期刊网 https://www.doczj.com/doc/d03443304.html, 浅谈不动产登记宗地图绘制方法的探讨 作者：陈小辉 来源：《科技信息·上旬刊》2017年第02期 摘要：根据中国不动产登记制度的发展和变化，早期中国受到西方法制的影响，建立了不动产登记制度，但是不动产登记制度主要都是为土地私有制提供服务的。在新中国成立初期，我国也建立过不动产登记制度，而随着社会主义经济的发展，中国实行了经济体制公有制，不动产登记制度失去了依靠的基础，使此制度在中国中断多年。随着改革开放，不动产登记制度得到发展和完善，登记不动产的种类方法也更加健全多样化，其中宗地图绘制方法在不动产登记中可以更加方便清晰反应宗地的基本情况。本文结合不动产的登记工作，浅谈宗地图绘制方法。 关键词：不动产登记；宗地图；绘制方法 引言 在很多不动产登记中需要采用宗地图绘制方法。比如一些建筑、土地、房地产合同等情况通过宗地图绘制能更好的描述宗地空间位置关系。其中在土地登记中，绘制宗地图是土地权利人拥有具备法律效率的图文证件凭证，是处理土地问题的重要依据，也是土地文件中记载内容的重要补充。 1.不动产登记宗地图的内容和绘制要求 宗地图是描述宗地位置、界址点线关系、相邻宗地编号的分宗地籍图，是用来作为该宗土地产权证书和地籍档案的附图。宗地图内容主要包括图幅号、地籍号、单位名称、占地面积、宗地号、坐落、界址点、点号、界址线和界址边长。 不动产登记宗地图绘制是宗地实际位置和有关内容的图件凭证，其绘制的要求严格，操作要求精准美观。要以地籍图为基础编制宗地图，比例尺和幅面也要根据宗地的大小和形状决定，比例分母也要用整百数表示。不动产登记中，地类号，房屋的幢号应标注在房屋的轮廓线内的左下角以方便识别。其中门牌号码应标注在宗地图的大门处，用加粗黑线表示建筑物的轮廓线。宗地图中要明示指北方向、比例尺、界址点测量方法、绘图者，制图日期，审核者、审核日期和不动产登记机构等。 2、不动产宗地图的制作 1.在CASS9.1上打开实测的1：500数字化地形图，坐标系统为2000国家大地坐标系，中央子午线为114°00’，插入国土使用证发证界线及相邻发证界线，如果属于首次发证的，插入挂牌用地界线及相邻发证界线。上述权属界线无重复交叉，有重复交叉的需经地籍部门调整后才能插入图上。
第九章 地形图的绘制 地形图绘制的基本知识 一、绘图坐标系的约定 在第五章中我们已经知道了AutoCAD 有两个坐标系统：一个称为世界坐标系（World Coordinate Sysytm ，简称WCS ）的固定坐标系和一个称为用户坐标系（User Coordinate Sysytm ， 简称UCS ）的可移动坐标系。 在WCS 中，X 轴是水平的，指向由左向右，Y 轴是垂直的，正向朝上，Z 轴垂直于 XY 平面，原点是图形左下角X 轴和Y 轴的交点。UCS 坐标系是依据WCS 通过移动原点和旋转坐标轴来定义的，以方便用户根据自已的需要绘制图形。启动AutoCAD 后，缺省情况下UCS 与WCS 重合，其坐标系图标见图9—1。 虽然上述WCS 坐标系与我们在测量学中定义的测量坐标系从本质上说是一致的，但容易想象得到，在AutoCAD 中，按照相同坐标绘制的图形，其方位与我们想象中的并不一致， 这是由于两个坐标系视点的不同所造成的。例如，将测量坐标系中正北方向上两点P1和P2的坐标输入到AutoCAD 中，就会发现该两点在正东方向上。 1、定义用户坐标系 为了解决AutoCAD 中图形显示（视点不同）问题，可以采用用户坐标系。借助前面学过的“UCS ”命令，将WCS 分别进行一次绕Y 坐标轴和Z 坐标轴旋转即可得到如图9—2所示的测量坐标系。具体操作命令如下： 命令: ucs 当前 UCS 名称: *世界* 输入选项 [新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/世界(W)] <世界>: n 指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>: y 指定绕 Y 轴的旋转角度 <0>: 180 命令: ucs 当前 UCS 名称: *没有名称* 输入选项 [新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/世界(W)] <世界>: n 指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>: z 指定绕 Z 轴的旋转角度 <0>: 90 命令: ucs 当前 UCS 名称: *没有名称* 输入选项 [新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/世界(W)] <世界>: s 输入保存当前 UCS 的名称或 [?]: survey 图9-1 WCS 图标 图9-2 UCS 测量坐标系图标
实验8 地籍图的绘制和宗地图的制作 通过本上机将要学会以下内容： 1. 如何绘制地籍图〔绘权属图〕； 2. 如何绘制宗地图； 3. 如何绘制地籍表格； 4. 如何管理地籍图中的信息。 上交成果： 1．根据地籍调查信息（天河区.yd）用“绘制权属线”的方法绘制天河区的地籍图，生成图形文件“天河区.dwg”； 2．生成权属信息文件“天河区.qs”，用于后续统计工作； 3．用“批量处理”的方法绘制图框大小为“A4竖”的宗地图（10幅），并对其中一幅图进行修饰整理； 4．天河区界址点成果表； 5．以街道为单位宗地面积汇总表； 6．街道面积分类统计表。 一、绘制地籍图 1．生成平面图 用前面介绍过的“简码识别”的方法绘出平面图。示例文件“天河区.dat”是带简编码的坐标数据文件，故可用“简码法”来完成。所绘平面图如图1所示。 图1 用天河区.DAT示例数据绘制的平面图 2．绘权属地籍图 地籍部分的核心是带有宗地属性的权属线，生成权属线有两种方法： ①可以直接在屏幕上用坐标定点绘制（手工绘制）； ②通过事前生成权属信息数据文件的方法来绘制权属线。 2.1 手工绘制 首先可以利用“地籍\地籍参数设置”功能对成图参数进行设置。
根据实际情况选择适合的注记方式，绘权属线时要作哪些权属注记。如要将宗地号、地类、界址点间距离、权利人等全部注记，则在这些选项前的方格中打上钩，如图2所示。 特别要说明的是“宗地内图形”中是否满幅的设置。CASS5.0以前的版本没有此项设置，默认均为满幅绘图，根据图框大小对所选宗地图进行缩放，所以有时会出现诸如1：1215这样的比例尺。有些单位在出地籍图时不希望这样的情况出现。这时，可将“宗地图内图形”选项设为“不满幅”。 使用“地籍”子菜单下“绘制权属线”功能生成，并选择不注记，可以手工绘出权属线，这种方法最直观，权属线出来后系统立即弹出对话框，要求输入属性，点“确定”按钮后系统将宗地号、权利人、地类编号等信息加到权属线里，如图3。 图2地籍参数设置图3 加入权属线属性 2. 通过权属信息数据文件绘制 权属信息文件的格式见《参考手册》附录A ，可以通过文本方式编辑得到该文件后，再使用“地籍\依权属文件绘权属图”命令绘出权属信息图。 （1）权属合并 可以通过权属合并的方法得到权属信息文件，如图4。 权属合并需要用到两个文件：权属引导文件和界址点数据文件。 图4 权属生成的四种方法 权属引导文件的格式： 宗地号，权利人，土地类别，界址点号，……，界址点号，E（一宗地结束） 宗地号，权利人，土地类别，界址点号，……，界址点号，E（一宗地结束） E（文件结束） 说明：
网版制作工艺流程 目前，市场网版制作工艺因其原材料不同，生产工艺也就有所不同。据了解，目前市场上用来制作网版的原材料有三种类型：液态型直接法感光胶，预敏化型的直接法胶片及间接法胶片。由于三种原材料的特性与功能不同，其使用操作工艺也就有所不同。 一、液态型直接法感光胶 感光胶的优点是工艺简单、经济、实用。其特性有曝光速度快，网版经久耐用而且去膜容易，优良的耐溶性，其生产工艺流程是： 网前处理及选网→配胶→涂胶→干燥→曝光→显影→待用 其工作环境为温度15~20℃，相对温度50~65％，黄灯下暗房操作。※网前处理及选网 新丝网在使用前必须用磨网膏进行网前处理，每个网版都要用脱脂剂彻底脱脂，具体操作方法是用水淋湿丝网两面，涂上磨网膏或脱脂剂，然后用毛刷涂均匀并静置1分钟，最后用清水冲洗干净。 使用过的网如果不再使用，可用脱膜剂浸泡，然后清洗干净，使用前必须做脱脂处理工艺。
丝网清洗好后，烘干处理待用。制网者可根据所需要的网牍目数进行选网：丝印线路一般用120T／cm，阻焊100－120T／cm，字符100－120T／cm，碳桥油43－120T，印剥离兰胶18－36T。 ※配胶 直接法感光胶目前市上有二种类型：一种是单液型，这种类型是把敏化剂在生产时直接配制的感光胶，可直接使用的类型；另一种是“二元固化”感光胶。这种感光胶在使用前必须进行配置，即把敏化剂加入适量水均匀搅拌后倒入感光胶中，经过上下左右充分搅拌，即配制完成。配胶工作最少要在使用前两个小时完成，最佳的方法是在前一个工作日下班前配好胶，第二天上班即用。切记，配好的胶必须静置2小时以上，让胶中泡沫消失才可使用，否则会出现意想不到的质量事故。 ※涂胶 把干燥好的待用网放置在涂胶台上，把适量的感光胶倒入刮刀内，先涂印刷面（丝网的凸面），后涂油墨面（丝网的凹面），一般每面3刀次，如果要求厚网版，那么可分多次涂刷，即第一次涂胶后，立即放入30－40℃的烘箱中烘干，取出丝网再次涂胶，根据所要求厚度，决定涂胶次数，注意一般印刷面（凸面）要比油墨面（凹面）多涂2－3刀次。

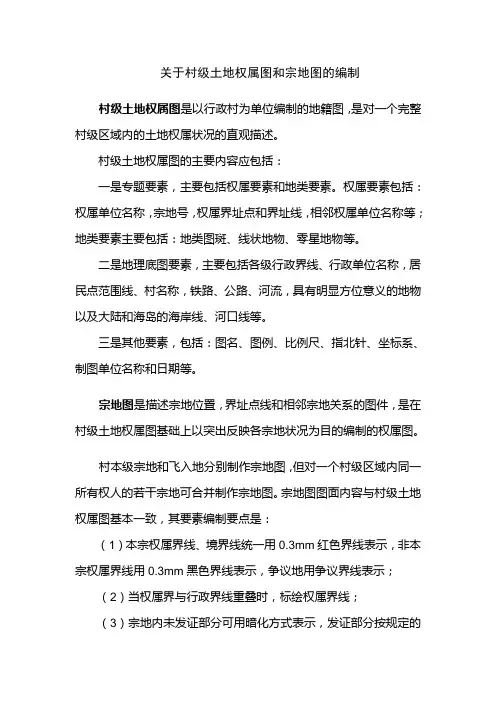

地籍图、宗地图、房产图的制图规范
地籍图、宗地图、房产图的制图规范 地籍图： 1、地籍图内容： 1、各级行政界线要素 2、界址要素 3、地籍号 4、地类 5、坐落 6、土地使用者或所有者 7、土地等级 2、地籍图的比例尺： 我国城镇地区地籍图比例尺一般可选1:500~1:1000；郊区可选用1:2000；城市繁华区域、复杂地区或特殊需要地区可选用1:500；农村地区可选用1:5000和1:1万的比例尺。其中，农村居民点地籍图可选用1:1000或1:2000的比例尺。 3、地籍图的精度： 1、相邻界址点间距、界址点与邻近地物点距离中误差的绝对值不应大于图上0.3mm，较差允许误差的绝对值不应大于2倍中误差的绝对值。 2、邻近地物点间距中误差的绝对值不应大于图上0.4mm，较差允许误差的绝对值不应大于2倍中误差的绝对值，在丘
陵、山区，中误差可按上述规定放宽1倍。 3、地物点点位中误差的绝对值不应大于图上0.5mm，允许误差的绝对值不应大于2倍中误差的绝对值。 4、地籍图的分幅： 基本地籍图图幅规格为40cm×50cm的矩形图幅或 50cm×50cm的正方形图幅。 5、地籍图的编号： 基本地籍图分幅编号按图廓西南角坐标（整10m）数编码，X坐标在前，Y坐标在后，中间短线连接。当调查区已有适应比例尺地形图时，基本地籍图的分幅与编号方法可沿用地形图的分幅与编号。 宗地图： 1、宗地图内容： 1、所在图符号、地籍区（街道）号、街坊号、宗地号、界址点好、利用分类号、土地等级、房屋栋号； 2、本宗地用地面积值和实量界址边长或反算的界址边长； 3、邻宗地的宗地号及相邻宗地间的界址分隔示意线； 4、紧靠宗地的地理名称； 5、宗地内的建筑物构筑物等附着物及宗地外紧靠界址点线的附着物； 6、本宗地界址点位置、界址线、地形地物的现状、界址点
工程测量实习报告 -----宗地图测量 学生姓名：赖礼泉 学号：13 专业：测绘工程 班级：07测绘 实习单位：福建省地质测绘院宗地图测量实习报告
一、实习目的与任务 1．掌握宗地权属界线的确定、界址点位置的测量等外业实施方法和坐标的计算。 2．了解什么是宗地图，宗地图的用途以及施测过程应该注意的细节。 3．熟练掌握宗地图测量程序，宗地草图的绘制，宗地图的成果提交。 二、实习地点及时间 1. 实习地点：三明市国土资源局。 2. 实习时间：2010年11月19日——2010 年11月20日。 三、实习组织形式 福建省地质测绘院员工2名，外加龙岩学院实习生1名。 四、实习内容 （一）宗地图 1、宗地图是土地使用合同书附图及房地产登记卡附图。它反映一宗地的基本情况。其中有：宗地权属界线、界址点位置、宗地内建筑物位置与性质，与相邻宗地的关系等。作用：描述宗地位置、界址点线关系、相邻宗地编号的分宗地籍图，用来作为该宗土地产权证书和地籍档案的附图。 2、宗地图中包括： (1)图幅号、地籍号、坐落 (2)单位名称、宗地号、地类号和宗地面积，且标注在宗地图的中部。例如，本次实习的宗地的图幅号：I-2-2-20，地籍号：M00008002，坐落：梅列区崇桂新村86幢附楼，单位名称：三明市国土资源局，宗地号： M00008002，地类号：081(按土地利用现状分类指用于党政机关、社会团体、群众自治组织等的用地)，宗地面积㎡。（具体见附表一） (3)界址点、点号、界址线和界址边长
界址点以直径0．8mm的小圆圈表示，包含与邻宗地公用的界址点，从宗地左上角沿顺时针方向以1开始顺序编号，连接各界址点形成界址线，两相邻界址点之间的距离即为界址边长。（见附表二） (4)宗地内建筑物和构筑物 若宗地内有房屋和围墙，应注明房屋和围墙的边长（见附图一）。 (5)邻宗地宗地号及界址线 应在宗地图中画出与本宗地有共同界址点的邻宗地界址线，并在邻宗地范围内注明它的宗地号。（见附图一） (6)相邻道路、街巷及名称 宗地图中应画出与该宗地相邻的道路及街巷，并注明道路和街巷的名称。此外，宗地图中还应标出指北针方向，注明所选比例，还应有绘图员和审核员的签名以及宗地图的绘制日期。（见附图一）宗地图要求必须按比例真实绘制，比例尺一般为1：500或大于1：500，通常采用32开、16开、8开大小的图纸。 3、宗地图与地籍图的区别 宗地图的空间集合构成地籍图。 地籍图的概念：地籍图是表示土地权属界线、面积和利用状况等地籍要素的地籍管理专业用图，是地籍调查的主要成果。 宗地图的概念：宗地图是土地使用合同书附图及房地产登记卡附图。它反映一宗地的基本情况。 宗地图属于地籍图的一种，是在地籍图的基础上编制的，以一宗土地为单位绘制的宗地图。基本地籍图的侧重点是土地及其地上附着物的位置权属。宗地图侧重是的权属。 （二）界址点测量 1．器具
