1、工程简介
1.1、工程概况
1.1.1、地理位臵
炎陵至汝城(湘粤界)高速公路是湖南省“五纵七横”高速公路网中的第一纵——岳阳至汝城高速公路的一段，起点位于炎陵县城西的分路口，接衡炎高速公路炎陵西互通，经炎陵县三河、鹿原、塘田、船形、中村、桂东县、汝城县至省界，接粤湘高速公路广东段。
其中第6合同段起点位于船形乡沿潭村余家（起点桩号K28+650），终点位于船形乡沿潭村大湾背（终点桩号K31+937），路线全长3.287km。线路起点即为跨越春江的沿潭大桥，越过小山包，连油铺脑桥，后穿过牛角垄隧道与第七合同段相接。
1.1.2、地质情况
项目区属湘东南中低山地区,位于南岭山脉之北缘、罗霄山脉中段的西侧。区内大地构造位臵分区上属湘粤断隆区。地质构造上位于南岭东西复杂构造带中段，古生代造山运动使区地层褶曲，成为湘粤褶皱带组成部分。加里东运动及燕山运动有广泛岩浆岩侵入，地壳隆起成大面积山地，隆起区之间则有北东向的拗隔或断陷从地貌上划分，处于罗霄山脉中段的西侧，周期性抬升隆起控制着区内地貌类型的分布，由南东往北西。高中山，中低山，丘陵地形大体依次呈环带展布。自第三纪以来，一直处于间歇上升地区，经历了多次上升和相对稳定时期。沿线地形地貌条件复杂，植被发育，地形起伏大、切割深度大，山体斜坡坡度一般45－75°,局部地形陡峭，形成悬崖峭壁，山间为V型沟谷。山体地表覆盖薄，多见裸露岩石，山间谷地覆盖层主要由浅部粘性土与下部砂卵（碎）石构成，下伏基岩为奥陶系（O23）石英砂岩夹条带状板岩。
本项目区地貌为中低山地区，地形地貌条件复杂，植被发育，地形起伏大，覆盖层为较薄第四系粘土层，下伏基岩为强风化、弱风化、微风化石英砂岩和板岩，中风化和微风化岩层厚度大。
1.1.3、水文状况
本合同段内溪流以春江为主，溪内常年有水，主要由大气降水和地下水供给，地下水埋深0.5～21.3m不等，水质对混凝土无侵蚀性。
1.1.4、气候状况
项目区属中亚热季风湿润气候区，严寒期短，春早回暖快，春夏多雨，夏末秋后多旱，具有独特的山区立体气候，不同海拔高度，气候条件差异明显既具有立体气候特征，又有小区气候差异。四季分明，昼夜温差大，冬无严寒，夏无酷暑。
年日照1500小时，平均太阳辐射为86.6～105.1千卡/平方厘米年平均气温17.4℃，无霜期288天。近十年来，夏季平均最高气温32.9m℃,冬季平均最低气温3.9m℃。年平均降水量1553.4mm，平均降雨日183天，属湖南多雨地区之一。
1.1.5、施工条件
本工程项目连接衡炎高速公路，场外道路交通便利，项目旁边有X064县道至船形乡，但道路路况较差，且船形乡至本标段有7.5Km村道为3m宽砼乡村道路，只能通过农用汽车等轻型车辆，场内道路受山区地形、地貌影响，施工便道展布和修建极为困难。
由于项目位于山区，开发建设工程较多，项目沿线只有5处砂石料开采场，多为当地个体户承包开采，规模较小，很难满足工程需要。沿线石质坚硬，料石分布广泛，可自行开采以保证材料供应。钢材、木料在衡阳购买，通过衡炎高速公路运入并储存于工地库房内，水泥在江西萍乡厂购通过长途运输到工地拌合站。沿线水资源满足施工要求。
施工供电方面，工程附近10KV高压电力线无法满足高速公路用电负荷需要，当地供电局要花近3个月时间重新架设专线满足高速公路用电需求，较大程度的影响了前期工程的正常开展。
施工通讯方面，本标段桥址处有移动通讯塔，可使用中国移动通信作为主要通信媒体，但无通信网络，需与当地通讯部门协商引入宽带网络。
1.1.6、设计情况
根据填方路基设计、挖方高边坡设计原则，本标段路基工程中，K29+100～K29+200右侧挖方上挡为100米长预应力锚索桩板墙，抗滑桩21根，桩长为25～35米，截面尺寸为2米×3米、2米×2.4米两种，预应力锚索长度30米、25米两种。ZK29+173.122～ZK29+208.122左侧填方下挡为35米长桩板墙，抗滑桩8根，桩长为20～35米，截面尺寸为2米×3米、2米×2.4米两种。
1.2、施工进度安排
1.2.1、劳动力组织
由于本路段相邻桩中心距离为5.0米左右，为确保施工安全及成桩质量，待桩身混凝土灌注完毕7天后，方可开挖邻桩。故本路段配备挖孔作业班组14组，每组4～6人，同时进行作业，分两个循环完成施工作业。
1.2.2、施工进度安排
⑴、总体施工顺序安排
路基上挡K29+100~K29+200右侧预应力锚索桩板墙总体施工顺序：该段土石方先行组织至上而下开挖，边挖边防护，待降至桩板墙顶标高后，开始施工该段桩板墙，桩板墙施工完成后，再开挖1级边坡范围土石方至预应力锚索以下约1米标高处，开始施工预应力锚索。待预应力锚索张拉、压浆、封锚后，最后开挖1级边坡剩余土石方至路基顶面。挡土板从上至下分层开挖后（分层高度不得超过2米），及时至下而上分段安装就位，开挖下一层土石方时，对底部挡土板进行锁定。
路基下挡ZK29+173.122~ZK29+208.122左侧桩板墙总体施工顺序：平整场地后，先行施工地下部分，待地下部分完成后，采用搭设支架、支立钢模型的方法进行地面以上部分接桩。桩身完成并达到设计强度后，实施该段填方施工，挡土板随填方进度及时安装就位。
⑵、分项工程施工进度安排
①、左侧桩板墙：桩长共计286米，其中桩身断面2*2.4m的2根、2*3m的6根，共8根，桩长20~35m。平均进度指标按30天/根考虑（含地面以上部分接桩时间），拟
配备4个挖孔桩作业班组，分2个循环作业，共需60天。
工期安排：2010年6月20日~2010年8月20日。
②、右侧桩板墙：桩长共计703米，其中桩身断面2*2.4m的1根、2*3m的20根，共21根，桩长25~35m。平均进度指标按30天/根考虑，共配备10个挖孔桩作业班组，分2个循环作业，共需60天。
工期安排：2010年6月30日~2010年8月30日。
③、右侧桩板墙预应力锚索施工：共42根，计划在该段桩板墙完成后开始，配备4台锚索钻机，平均进度指标按2.5天/根考虑，共需30天。
工期安排：2010年9月1日~2010年9月30日。
预应力锚索桩板墙桩基施工进度计划表
1.3、总体施工方案
本路段路基工程位于沿潭大桥和油铺脑大桥之间的小山包上，地势起伏很大，线路与既有道路垂直高度较大，修建施工便道十分困难，采用尽量利用红线内用地、局部增加线外临时用地展布施工便道至桩板墙施工工点。
预应力锚索桩板墙桩基础采用钢筋砼护壁、人工挖孔施工，钢筋在钢筋加工场集中下料弯制，载重汽车运输至工地，在孔内搭设简易支架进行绑扎和焊接，砼在拌和站集中生产，砼运输车运输，用减速串筒放入孔内，人工捣固进行灌注。挡土板在现场预制施工，人工配合吊车安装作业。
路基上挡K29+100~K29+200右侧预应力锚索桩板墙，路基顶面以上部分，由于桩前路基土石方开挖后，桩身需要外露，因此，该段护壁设计成竖直的形式，两节护壁间预留20cm供浇筑护壁砼所用，且该段桩身砼浇筑前，护壁和桩身之间必须采用胶合板或防水板等措施进行隔离，确保破除护壁后，外露桩身表面平整、美观。
1.4、分项工程现场管理人员名单
1.5、机械设备配备
路基工程设备配备情况一览表
2、施工工艺与方法
2.1、桩板挡土墙施工工艺及方法
2.1.1、施工准备
(1)、修筑施工便道，平整挖孔作业平台，做好边坡防护，施工区地表截排水及防渗工作，整平孔口地面，并在孔口加设20㎝的围埂。雨季施工时，孔口搭设雨棚。
(2)、备好各项工序的机具、器材和井下排水、通风、照明设施，落实人员调配、施工组织计划工作。
(3)、备足施工使用材料，选择钢筋加工设备用地。
(4)、设臵对山坡变形、移动的观测系统。做好井下作业和撤出人员的安全防护技术措施。
2.1.2、挖孔桩施工
(1)、开挖：按测量定桩，放出开挖线，然后进行开挖作业。开挖从两端向中间间隔开挖，为减轻开挖时对井壁的震动，以风镐开挖为主，岩石地段，以凿岩机钻孔，浅眼爆破，非电毫秒雷管引爆。
(2)、绑扎护壁钢筋：井壁分节开挖，分节支护，支护前清除孔壁上的浮土和松动石块，视围岩强度，每节高度为1.0～1.5m。在挖完一节护壁深度后，修整井壁，下护壁钢筋，进行绑扎。
(3)、立模支护：下挡抗滑桩和上挡预应力锚索抗滑桩的路基顶面以下部分，护壁形式采用上大下小的锯齿状；上挡的路基顶面以上部分，由于桩前路基土石方开挖后，桩身需要外露，因此，该段护壁设计成竖直的形式，两节护壁间预留约20cm供浇筑护壁砼所用，其它部位护壁形式采用锯齿状，方便砼浇筑。孔内绑扎护壁钢筋、立模、就地灌注护壁砼；灌注完护壁后24小时拆除支架和模板。桩孔应开挖一节，立即支护一节（当出现坑壁坍塌或护壁变形破坏时，应及时加固支护处理）。对于设计成竖直护壁，每节护壁间孔隙不大于250mm，供灌砼用，砼浇注完成后，立即将孔隙填满、抹平。
孔桩出土装臵及护壁结构见下图：
挖孔桩混凝土护壁示意图
挖孔桩出土简易提升装置示意图
(4)、挖至桩底，检查桩底标高及地质情况、嵌入深度符合设计后报检。开挖中若与设计有出入，则按有关规定程序处理。
(5)、桩身钢筋制安
A、钢筋笼在钢筋加工场集中下料弯制，载重汽车运输至工地，采用汽车吊和人工将钢筋放入孔内，在孔内进行绑扎和焊接钢筋笼。钢筋下料、弯折、绑扎均须按设计图纸及施工规范操作。孔桩钢筋骨架允许偏差：骨架长度±10mm，骨架直径±5mm，主筋间距±20mm，加劲筋间距±20mm，箍筋间距±20mm，骨架垂直度偏差不超过1%孔深。
B、桩的钢筋连接采用双面焊接。纵向主筋接长采用闪光对焊接长（或其它保证强度和质量要求的连接工艺）。主筋下料时，应准确计算每根主筋下料长度，确保焊接接头数量在同一截面内不超过总数的1/3，接头要错开，以利于其受力，主筋应点焊成束。钢筋接头应按规范要求做连接强度试验。施工时，需特别注意受力主筋安放位臵。
C、钢筋焊接时，主筋内缘应光滑，钢筋接头不得侵入主筋内净空。
D、上挡抗滑桩内设计有预应力锚索，钢筋笼绑扎好灌注砼前，严格按照设计位臵采用PVC管预留预应力锚索孔，并用U形卡环将其固定，防止其位臵在浇筑砼发生偏移。
(6)、灌注桩身砼：桩孔及钢筋笼经检验合格后，即可进行桩身砼灌注,桩身砼采用C25混凝土。
A、桩身砼在拌和站集中生产，砼运输车运输，用减速串筒灌注，串筒底部与孔内底部或砼面高度≯2m。砼坍落度控制在7～9㎝。
B、砼由串筒灌入孔桩后会产生粗细骨料不均，应人工配合把粗细骨料铲均。
C、用插入式捣固器将砼捣固密实。捣固砼时，孔桩砼应四周高，中间低，捣固时捣固棒离孔壁5~10cm，由四周往中间捣固，应捣固到砼不再冒气泡为宜。
D、桩身砼灌注必须一次浇筑完成，以防止断桩。待桩施工完成后，才能开挖桩前岩土。
挖孔桩施工工艺“抗滑桩施工工艺流程”。
2.1.3
挖孔桩施工工艺流程图
(1)、挡土板采用在现场集中进行预制施工，采用C30混凝土。每块预制板需按图预留2个泄水孔。预制挡土板时，标记清楚内、外侧，一定不能放反。
(2)、待桩身砼达到强度即可进行土石方的开挖，随土石方的分层开挖（分层高度不得超过2米）从下往上安装预制挡土板，开挖下一层土石方时，对底部挡土板进行锁定。吊装挡土板时，钢丝绳放在距离端头30cm处，且主筋面（外侧面）朝下，到位后再翻转。
2.1.4、墙背土石方回填
挡土板安装完毕即施工砂夹卵石反滤层、回填土石方至桩顶下50cm以上用浆砌片石封闭。
2.2、预应力锚索施工方法
2.2.1、施工准备
(1)、施工机具组合及设备调试。
(2)、会同监理工程师及设计人员对锚索施工范围进行视察，根据地质条件和图纸要求布设孔位和定向。
(3)、钢绞线、锚具购买，钢绞线型号为φj15.2高强度低松弛钢绞线，对应采用OVM15-6型锚具，并抽检合格。
2.2.2、钻孔
(1)、选用锚索钻机，用汽车吊吊装就位，采取可靠的固定措施，将钻机固定在工作平台上。
(2)、现场测设倾角并精确调整钻杆至设计位臵，由钢套管进入，沿开挖槽底达基岩后，开始钻进，以高压风作动力。
(3)、施钻时开始宜低速慢进2.0米后，以正常速度钻进。同时施钻过程中，应随时观察钻机定位情况和钻杆方位，以确保钻孔质量。
(4)、锚孔钻进采用无水干钻，禁止开水钻进，以确保锚固工程施工不恶化边坡岩土工程地质条件和保证孔壁的粘结性能。
2.2.3、清孔
钻孔完成后，采用高压风对孔底射风数次进行清孔，并对孔深、方位角进行检查，合格后进入下一步作业。
2.2.4、编制锚索
(1)、锚索制作：锚索在钢筋加工场采用砂轮切割机下料、除锈，现场制作成型。
(2)、在锚索自由段套装护套，避免锚索自由段发生锚索与漏入灰浆粘结现象，自由段锚索能自由伸缩。
2.2.5、锚索安装与注浆
(1)、锚索安装前检查钻孔情况，保证孔深与锚索长度一致，同时检查附件及排气管是否完好。
(2)、锚索采用人工方法推进，使锚索在钻孔顺序直送到孔底。
(3)、注浆机具：选用压浆机，最大排浆压力1.5Mpa。
(4)、浆液配制：采用水泥砂浆，砂浆强度≥35MPa，注浆压力不低于0.3 MPa。
(5)、注浆时，注浆管随浆液的注入而徐徐上拔，保证锚索锚固段的砂浆饱满。
(6)、锚索推送应在稳固的脚手架上进行，为防止机械起吊而损坏钢绞线或导致注浆管破裂，宜采用人工运输和安装。
2.2.6、浇筑锚固板
(1)、锚固板满足设计要求，混凝土强度≥35MPa，采用现浇混凝土。
(2)、现浇混凝土板经养生其强度达到70%后，方可进行锚固张拉。
(3)、混凝土浇筑之前，必须清除孔口周围及建筑面上的碎石、泥土等，然后绑扎钢筋、立模，并同时安装纵向筋、定位管及固定锚垫板。锚垫板可以作为锚墩端面模板固定在定位管端部，且与定位管轴线垂直。
2.2.7、张拉与二次注浆
(1)、锚索锚固端的注浆达到设计强度的80%后，进行预应力张拉，张拉力符合设计要求。
(2)、张拉完成后，即进行二次注浆，注浆压力0.5～1.0Mpa，待注浆浓度与进浆浓度一致时停止注浆，最后用混凝土封闭锚头。
(3)、注浆结束后的次日，检查各锚索孔注浆是否灌满，如有未灌满的，要进行复灌，确保每个锚索孔灌浆饱满密实。
2.2.8、抗拔力试验
在锚索施工过程中，首先选定1～2根锚索进行抗拔力试验，检查锚索锚固段的锚固效果是否满足图纸要求，如否，报监理工程师及设计单位，变更将锚固段的设计。
预应力锚索施工工艺见“预应力锚索施工工艺流程图”。
预应力锚索施工工艺流程图
3
、桩基础的质量检查控制
3.1、桩基础的质量必须满足下表要求：
挖孔桩实测项目
预应力锚索施工工艺流程图
3.2、人工挖孔桩的相关控制措施
3.2.1、质量控制方法和手段
(1)、每次浇筑护壁砼前均应利用孔口十字线并掉垂球校正孔位、钢尺检查孔径，检查合格加固模型后，方可灌注护壁砼。同时，浇筑护壁砼时要注意砼振捣密实和护壁内钢筋的预埋。护壁范围从孔口粘土层直至完好岩层。
(2)、钢筋焊接时，主筋内缘应光滑，钢筋接头不得侵入主筋内净空。
(3)、捣固砼时，孔桩砼应四周高，中间低，捣固时捣固棒离孔壁5～10cm，由四周往中间捣固，应捣固到砼不在冒气泡为宜。
3.2.2、施工技术措施
(1)、桩基施工前应进行准确定位，以确保桩位符合设计要求，桩位偏差控制在规范规定值以内。
(2)、由于相邻桩间距离为5.0米左右，为确保施工安全及成桩质量，待桩身混凝土灌注完毕七天后，方可开挖邻桩。
(3)、桩身砼C25混凝土所用的水泥、砂、石、水、外掺剂及混合料的质量和规格必须符合有关规范的要求，按规定的配合比施工。
3.2.3、挖孔桩雨季施工措施
根据工期安排及当地气候状况，挖孔桩基础须在梅讯季节施工。为保证挖孔桩施工进度，不影响后续工作的开展，采取如下措施确保多雨季节挖孔桩的连续施工：
(1)、为防止雨水汇集流入孔内，影响孔内人员作业安全，孔口作业面四周应挖排水沟，作好排水系统，及时排除地表水，同时孔口用钢管或竹子搭设防雨棚。
(2)、出渣提升设备要安装到位，布臵好出渣道路，合理堆放材料和机具，不致使增加孔壁压力和影响施工。
(3)、第一节护壁高出原地面30cm，孔内出渣严禁倒在孔口。
3.2.4、施工注意事项
(1)、桩孔挖进过程中应随时检查桩孔尺寸及倾斜情况，以确保桩基孔径及垂直度
符合要求。
(2)、砼运到灌注地点时，由试验人员检查其和易性、坍落度等情况，如不符合要求应进行第二次拌合。灌注过程中，应随时检查孔内砼高度，及时调整串筒的高度。
(3)、砼灌注过程中，如发生故障应及时查明原因，并提出补救措施，报请监理工程师经研究后，进行处理。
(4)、当相邻孔桩在浇灌桩基砼时，原则上要停止掘进，以防竖井在较大侧压力下土体失去稳定而坍塌。
4、施工作业安全措施
4.1、人工挖孔桩施工安全措施
(1)、孔桩护壁必须用钢筋混凝土，严格按设计图纸要求进行护壁，挖一段护一段，挖土的方法从中间往四周开挖，可对称开挖。
(2)、多孔作业时采用间隔挖孔方法，相邻的井孔不得同时作业，要待邻孔混凝土浇灌完成七天后方可开挖邻孔，以保持围岩稳定。
(3)、挖孔桩桩孔应设盖板，井口高出原地面30cm以上，周边挖设截、排水沟并搭设雨棚。井孔周边1.5米范围内禁止堆放材料、机具及余碴。
(4)、开挖井孔爆破作业时，孔口采用自制钢筋网盖板和砂袋等进行覆盖防护，防止飞石伤人。
(5)、挖孔完成后，应及时验收及浇灌混凝土，以免发生塌孔。
(6)、雨季施工时井口应搭设雨棚，应防止地面水流入孔内，孔内作业人员发现井壁坍塌、地下水和流砂等不良征兆时，应立即停止作业，并迅速撤离井孔，及时报告施工负责人，待处理完后方可恢复作业。
(7)、桩孔内设臵钢筋爬梯及应急时使用的安全绳或软爬梯，钢筋爬梯需与预埋在护壁内钢筋焊接牢固，符合安全要求。
两层砂袋
挖孔桩放炮防护图
4.2、挖孔作业中应注意的问题
(1)、开挖作业前，必须做好各项准备工作，并对井壁（混凝土护壁）施工机具，以及井内空气进行检查，发现异常应及时采取有效措施后，方可下井作业。
(2)、非机电人员，不得操作机电设备。
(3)、施工过程中，随时注意提升设备转轴、支腿、挂钩、提桶等设备，发现问题应立即修配或更换。
(4)、施工人员必须戴安全帽、拴安全绳，井下有人施工时，井上人员必须坚持岗位，不得擅离岗位。
(5)、用吊桶往上吊土时，桶内土应低于桶口，防止弃土掉下伤人。
(6)、作业人员离开孔口休息时，必须盖好井口或用不少于80cm高的护拦进行封闭。
(7)、每班作业前要认真检查井孔、护壁的安全可靠性和井内空气，井深超过10米时应对孔内用高压通风，一切正常后才可下井，如有异常待处理完后才可下井作业。
(8)、井下需要抽水时，井下人员必须撤离井底（井底抽水机必须经过漏电检测）方可进行抽水作业，当抽水完毕后断开抽水机电源才可下井作业。
(9)、井下作业人员上下井孔，必须使用安全爬梯，井下使用工具应用提升设备传递，禁止向井内抛掷。
(10)、井下作业人员上下井孔应相互替换工作，一般井下连续工作不超过4小时。
(11)、一般挖孔桩作业禁止夜间进行，如特殊情况需要夜间作业时应有充足的照明，并经施工负责人批准，作好安全检查专人指挥和安全监督。
(12)、井孔内一律采用12V，低压100W防水带罩灯照明，井上采用24V低压照明，现场一律采用三级漏电保护。
(13)、井深超过4米时，应对井下进行高压通风排除有害气体，高压风管应伸到井底，防有害气体中毒。
4.3、爆破作业安全控制
1、民爆器材管理人员必须熟悉《中华人民共和国民用爆炸物品管理条例》，了解和熟悉爆破物品的性能。库房管理员和爆破作业人员须持证上岗。
2、爆破物品分类存放，严禁性质相抵触的同室（处）存放，库房内爆破物品的堆码数量、位臵、间距、高度（层数）等符合安全标准。
3、严格执行爆破物品领退制度，实行“爆破物品使用追踪卡”制度，对爆破物品的进库、领取、使用、退库各环节履行签字手续。领用时要求审批手续齐备，由2人以上的持证专人领用（押运）。各作业队（班组）当天未用完的爆破物品及时退库保管并做好记录，不得个人私藏和隐瞒。
4、保证人防、技防、犬防措施的落实，经常检查消防器材、报警装臵、避雷设施，保证其完好有效。保持库区清洁卫生、排水畅通，库房周围杂草要经常清除，做好防火工作。
5、爆破施工中严格按《爆破安全规程》和爆破工程施工组织设计的要求进行作业。
6、施工现场临时存放的火工品须专人管理，当班未使用完的火工品须及时退库。
按国务院《民用爆炸物品安全管理条例》及《爆破安全规程》运行控制；对爆破器材在运输、使用、存储过程中，要严格执行有关火工品的安全管理规定，对炸药库、雷管库房，除按规定设于远离住宅区之外，还应安排专人看守，并签订安全责任合同书；
严格火工品的现场专人管理；爆破作业人员持证上岗；当班未用完的必须退库；施工中坚持少装药、弱爆破施工原则；爆破前由专人负责将所有人员及时撤至安全区域；使用合格的炸药和多段雷管控制合理进尺以达到控制爆破振动。
5、文明施工及环境保护措施
（1)、工程实施时，严格遵守《建设工程现场文明施工管理暂行规定》并积极争创文明施工工地。
（2)、实行文明施工作业队长负责制，项目经理部每旬组织相关人员进行检查、评选，将文明施工与各施工队相关人员的奖金分配考核挂钩。
（3)、场地围蔽设臵施工标示牌，标明建设工程名称、规模及业主、设计、监理、施工单位名称和施工单位负责人、总工程师以及工程开工、竣工日期、施工许可证等。
（4)、施工现场场容管理严格按规定办理，并采取以下保证措施：
a.施工现场处于有序状态，现场实行标示牌管理，标示牌标明：作业内容，简要施工工艺，质量要求，施工及质量负责人姓名等。
b.所有施工管理人员和操作人员都必须佩带证明其身份的有效标识牌。
c.工地的原材料和半成品不得堆放于围蔽外，材料及半成品的堆码严格按我公司《文明施工管理办法》要求分类堆放，并用标识牌标识清楚。
d.工地备用的固定式发电机组设臵砖砌围蔽，以减少噪音扩散，避免噪音干扰周围居民的正常生活。
e.施工现场内道路平整畅通，排水出口良好，无人作业的沟、井、坑均加设护盖和安全防护标志或回填整平，与当地村、镇共用的施工便道要固定专门的维护小组定期进行维修加固和每天进行洒水防尘。
f.夜间施工时，采用噪音较小的机械设备，将施工噪音控制在规定允许范围值以内。
（5)、严格遵守国家和地方政府的环境保护法规，制定相应对策，保护工地周围的环境，尽量减少破坏工程范围内外的植被。
（6)、工程开工前，根据施工现场场地布臵情况，设污水净化池，施工现场生活及施工污水设污水沟进行疏排至池中，污水净化池进行遮盖，并设有标志。作业队派后勤工人每天进行检查，并视其情况不定期对净化池进行清除，废弃物汽车运至当地政府指定的地点，不将含有污染物质或悬浮物质的水排入河流、水道或现有的灌溉系统中。
（7)、散体物料、砼拌合及运输等严格执行有关要求。砼灌注作业结束后，运输车及作业场地及时进行清理、冲洗，污水排入污水沟，进入污水净化池，以保证车辆和场
地清爽。
（8)、除图纸规定或监理工程师指示外，不得破坏和拆除任何构造物及设施，不得随意清除植被和树木。
（9)、工程完工后，按要求及时拆除所有工地围蔽、安全防护设施及其它临时设施，并将工地及周围环境清理整洁，按要求复耕，做到工完、料清、场地净。
6、节能减排措施
⑴、施工驻地设臵集中垃圾池收集地，设专人管理，经无害化处理后排放，定期填埋，严禁就地焚烧。对营地生活垃圾（包括施工废弃物）集中装运至指定垃圾处理场处理。对不能处理的垃圾拉到设有处理设施厂处理。
⑵、油和废油的管理：施工机械维修、油料存放地面应硬化，减少油品的跑、冒、滴、漏，所有油罐要有明显的标志，在不使用时要密封；严禁随意倾倒含油废水，应集中处理。
⑶、严禁将生活污水直接排放至江河中，含油废水经隔油池处理后排放，防止油污染地表和水体。生活污水经化粪池处理后排放。
⑷、挖孔桩弃渣严格按照设计指定的弃渣位臵进行弃运，不得乱弃，严禁破坏附近的自然植被。
⑸、其它未尽事宜详见文明施工和环境保护措施。
一、前言 在山岭陡峭、地形复杂、山高谷深的地区，高等级公路通过的地段造成大量的高填深挖，高桥及隧道处处可见。在山谷深、地面横坡陡峭的地段，路基难于填筑，旱桥跨越在经济和技术上造成较大的浪费，同时也给路基稳定及桥梁的桥桩、墩柱带来隐患。采用新型高挡墙跨越不仅开挖面小，也可消耗废方，起到安全、经济和环保的作用。 个旧至冷墩二级公路预应力锚索桩板墙工程是采用40米高预应力锚索桩板墙进行边坡治理的项目，稳定了高填方路基，减少了陡坡旱桥，预应力锚索结构由于其合理的受力机理以及在软弱岩体中能更有效的发挥土体承载力而提供了较大锚固力，通过施工经总结形成本工法。 二、工法特点 1.采用MG-50A型潜孔冲击钻跟套管无水干钻，能有效的预防塌孔，保证水泥浆与 孔壁岩体的粘结强度。 2.锚索材料选用低松弛环氧喷涂无粘结钢绞线（ASTMT416-88a标准270级，强度 Rby=1860Kpa，松弛率为3.5%，Φj=15.24mm），配套OVM15型锚具，钢绞线强度高，性能好，可以在张拉结束后有效的进行放张或补偿张拉且弥补了钢绞线在特殊环境下中长久防腐的问题。 3.该体系能主动提供抗滑力，有效的控制岩体的位移，在锚索的锚固范围内产生亚 应力带，从而从根本上改善岩体的力学性能。 4.根据现场实际地质情况，大吨位锚索主要锚于碎石土、亚粘土中，鉴于土体破碎， 抗剪强度低，在锚索结构上，通过对拉力型锚索与分散压缩型锚索工作性能的比较，采用分散压缩型锚索结构有突出优点。拉力型锚索与分散压缩型锚索工作性能的比较见表1。 表1 拉力型锚索与分散压缩型锚索工作性能的比较 项目拉力型锚索分散压缩型锚索 岩体—水泥浆体间的粘结摩阻应力分布状况沿锚固体长度分布极不均匀，应力集中严重，易发生渐进性破坏沿锚固长度分布较均匀 岩体—水泥浆体间的粘结摩阻应力值总拉力大，粘结摩阻应力值大总拉力可分散成几个较小的压力，粘结摩阻应力值显著减小 粘结摩阻强度灌浆体受拉不会引起水泥浆体横向扩张而增大粘结摩阻强度灌浆体受压产生横向扩张而使粘结摩阻强度增大 锚索承载力锚固长度超过一定值后，承载力增长极其微弱锚索承载力随锚固段长度增加而增加 耐久性灌浆体受拉，易开裂，防腐性差灌浆体受压，不易开裂，预应力筋外有油脂、PVC涂层及水泥浆体多层防腐，耐久性好 三、适用范围 本工法适用于公路、铁路、水利、城市建设等相关领域的浅、中、深层土石混合滑坡、土滑坡、岩石滑坡的防治工程。 四、工艺原理 穿过边坡滑动面的预应力锚索，外端固定于抗滑桩上，另一端锚固在稳定整体岩体土石混合体中。锚索的预应力使不稳定岩体处于较高围压的三向应力状态，岩体强度和变形比在单轴压力及低围压条件下好的多，结构面处于压紧状态，使结构面对岩体变形消极影响减弱，显著提高了岩体的整体性，锚索的锚固力直接改变了滑动面上的应力状态和滑动稳定条件。
高速公路第5合同段 （K148+400～148+600）预应力锚固案方施工技术
目录 一、工程概况 二、编织依据 三、施工准备 1、施工组织机构 2、施工人员安排 3、机械设备、试验检测及测量仪器配置 4、施工临时场地建设 5、测量准备工作 6、施工详图 7、原材料准备 8、试验 9、技术交底 四、施工计划． 1、施工总体安排
2、平面布置图 3、锚体图 五、施工阶段 1、施工程序 2、施工工艺 3、施工方法 六、工序报验 七、质量控制措施 八、安全生产保证措施 九、环保措施 十、文明施工 十一、附录（检验申请表） 高速公路第5合同段特殊路基边坡 K148+400～K148+600段锚固施工技术方案 一、工程概况 1、设计情况 148+400～148+600特殊路基锚固边坡段，设四到六级边坡、每级坡高10m。二、 三、四级边坡为锚杆加固，五、六级边坡为锚索加固。每级边坡坡率均设为1∶ 0.75。待每级边坡开挖至设计坡率后，锚杆加固采用Φ32高强度精轧螺纹钢筋预应力锚杆框架护坡，每孔施加预应力为250KN。锚索加固采用直径Φj15.24无粘结钢绞线，强度为1860Mpa（270级），每孔施加预应力1200KN。砼框架内采用客土植被护坡。 2、主要工程数量见表1〈主要工程数量表〉
表1主要工程数量表 j15.2无3锚Ⅰ级钢Ⅱ级钢C2M7.浆片() ) 凝k(kg(结钢绞线k k 预应力锚 预应力锚杆 3、工程地质情况 本挖方边坡主要分布在三叠系嘉陵江组薄层夹中厚层灰岩中，岩层倾角方向与路基边坡方向相同，岩层倾向与坡面倾向小角度相交（约15度），岩层倾角（约36度）小于边坡角，边坡属于硬岩中倾顺向坡。边坡表层为强风化破碎层。岩层间存在较软弱的岩层面或夹层，在路基切挖坡角后，在降雨（尤其是在长时间连续降雨）的作用下，雨水的大量渗入，会大大降低软弱夹层岩土的力学强度，使边坡岩体沿软弱夹层面顺层向下滑动，导致边坡失稳。 在K148+380～K148+440段有部分风化严重的泥质灰岩出露，并沿路线前进方向深入到K148+500处。该类岩石其岩性软弱，岩质松软，耐风化及耐水能力差，岩体风化层厚度较大，力学强度低。在自然状态下易成散体状，自然边坡坡体稳定性较差，遇水易软化或泥化而构成软弱面，在路基开挖（边坡形态的改变、工程荷载、振动等）后导致路堑边坡失稳。． 二、编制依据 1、 (K148+400～K1148+600)边坡设计图，边坡锚固防护设计图； 2、《监理实施细则》； 3、施工组织设计； 4、技术规范质评标准：《公路工程质量检验评定标准》（JTG F80/1-2004）；《混凝土结构设计规范》(GBJ10-89)；《混凝土结构工程施工及验收规范》 （GB50204-92）；《土层锚杆设计与施工规范》（CECS22:90）；《水利水电工程预应力锚索施工技术规范》（DL/T5083-2004）；《锚杆喷射混凝土支护技术规范》（GB50086-2001）；《预应力混凝土用钢绞线》GB5224-85。 三、施工准备 1、施工组织机构 结合本段边坡工点地质条件复杂的特点，为了优质、高效地完成预应力锚固边坡的施工任务，按照精干管理层，强化作业层的原则，成立5标三工区，负责完成该段边坡锚固施工任务。工区主要职能是按照合同规定及业主、监理工程师的指示，按计划进行有序地组织边坡施工。横向负责对外与业主、监理工程师及地方政府保持联系，建立良好的关系，保证创造一个良好的外部施工条件，服务于生产；纵向对生产各小组成员进行有效和及时的调度和协调，以确保对工程进度、工程质量和工程成本进行有效地控制。 三工区组织机构见图1〈组织机构图〉。 2、施工人员安排 根据施工现场具体情况，我工区组织专业施工班组进行施工，施工班组和施工人员安排详见表2〈施工投入人员一览表〉。 3、机械设备、试验检测及测量仪器配置情况 主要机械设备已全部到场，机械设备已全面检修与保养，可正式投入生产。
桩板墙施工方案 1.工程概况 本标段里程DK**+***～+***左侧为桩板墙支挡，Ⅰ型桩间距5.0m，桩长18m，锚固段长10m,桩截面2.5*2.75m，锚固桩总计14根；Ⅱ型桩桩间距5.0m，桩长23m，锚固段长13m,桩截面2.5*2.75，锚固桩总计19根。锚固桩采用C30钢筋混凝土现场浇筑，桩间挡土板采用预制C30钢筋混凝土板，板高0.5m。该段为丘陵区，两侧为丘陵缓坡，植被发育，自然坡度20～30°，丘陵地表为坡残积层，丘间谷地表层有薄层的填筑土和种植土层，地表水屋侵蚀性。 主要工程数量： 桩板墙主要工程数量表
2.施工部署 2.2主要管理人员及各室管理职责：
根据开挖、提升、出碴及断面形式等条件，每孔10人，其中：井开
挖作业4人，卷机及抽水机司机1人，制作、安装支撑2人；井田接卸、栓套重物1人，接运出碴2人。另组织砼工班1个12人，其中：运送集料6人，拌合1人，转运2人，井下铲拌2人，捣固1人。钢筋加工亦应有专业小组负责。 2.4、机械设备配置 一个作业班同时开挖3根桩孔所需配置的机具数量为：空压机（20m3/min）卷机(0.3～0.5t)3台,抽水机(30m程)3台,风(镐)钻3台,电焊机(300A)1台,架子车6辆,砼拌合机(400L)1台,捣固器(插入式)3台。2.5施工进度计划 桩板墙施工计划2009年10月10日开工，2010年2月5日完工。 3.桩板墙施工 锚固桩桩身采用C30钢筋混凝土现浇，桩间挡土板采用预制C30钢筋混凝土板，板厚0.2m。Ｉ型桩桩间距5.0m，桩长18m，锚固段长10m，桩截面2.5*2.75m，锚固桩14根；∏型桩桩间距5.0m，桩长23m，锚固段长13m，桩截面2.5*2.75m，锚固桩总计19根。挡土板侧沟平台以上部分通长设置砂砾石反滤层，厚0.3m；反滤层底部0.5m和距墙顶0.5m高围设置夯填黏土防渗层。 3.1施工工艺流程
xxxxxx施工技术交底记录 1、本表由交底部门填写，交底部门与按受交底部门各保存一份。 2、工程技术交底时，应填写“工程名称”栏，其它技术交底可不填写。 锚索桩板墙施工技术交底
一、质量要求 1、混凝土强度满足设计要求； 2、桩长、孔径或断面尺寸不小于设计； 3、桩位、竖直度、钢筋骨架底面高程符合规范要求。 二、施工方法及方案说明 桩基开挖过程中，及时进行岩性资料编录，当其实际情况与设计不符时，应及时汇报我部进行处理。 (一)桩柱施工准备应符合下列规定： 1、施工宜在旱季进行；雨季施工时，孔口应搭雨棚，做好锁口，孔口地面上加筑适当高度的围埂。 2、应备好各项工序的机具、器材和井下排水、通风、照明设施，落实人员配备、施工组织计划。 3、应整平孔口地面，孔口应高于地面3cm以上，周围应设置地表截、排水及防渗设施。 (二)开挖及支护应符合下列规定 1、应分节开挖，每节高度宜为0.6～2.0m，分节不宜过长，不得在土石层变化处分节，挖一节立即支护一节。 2、护壁应经过设计计算确定，应考虑到各种不利情况。护壁混凝土应紧贴围岩灌注，灌注前应清除孔壁上的松动石块、浮土。围岩较松软、破碎、有水时，护壁宜设泄水孔。 3、开挖应在上一节护壁混凝土终凝后进行，护壁混凝土模板的支撑应在混凝土强度达到能保持护壁结构不变形后方可拆
除。 4、在围岩松软、破碎的节段，应在护壁内用临时横撑加强支护，并经常观察其受力情况，及时进行加固。 5、开挖桩群应从两端间隔开挖，桩身强度不低于设计强度的75%时可开挖邻桩。 6、弃渣严禁堆放在距离桩孔1.5m范围内。 (三)灌注桩身混凝土应符合下列规定 1、灌注前，应检查断面净空、清洗混凝土护壁。 2、钢筋笼搭接接头不得设在土石分界和滑动面处。 3、灌注必须连续进行。 (四)桩间支挡结构及与桩相邻的挡土、排水设施等，均应按设计要求与桩柱正确连接，配套完成。 (五)锚索制作 1、锚索材料：必须严格按照设计要求选用锚索材料，并须持有国家法定部门的合格证书及试验检测报告。 2、锚索孔底端用φ1~1.5mm铅丝饶扎3cm，扣丝拉紧，并可将底端钢绞线焊定，以免扎筋时变形、变位。 3、锚索应按设计图使用架线环及紧箍环，分段将锚固段捆扎成型，并对锚固段采取防锈措施， 4、锚索自由段热浸或涂抹防锈剂，加塑料套管。并将下部与锚固段分界面塑料管加热压缩，用胶带缠裹，铅丝扎紧，防止防锈油浸入锚固段，造成丧失握裹能力，发生脱锚。
本页为作品封面，下载后可以自由编辑删除，欢迎下载! 精品文 档 1 【精品word文档、可以自由编辑！】 融汇国际温泉城市政道路工程项目 桩板挡墙（人工挖孔 桩） 专项施工方案
施工单位总工签字：施工单位（盖章）：监理单位总监签字：监理单位（盖章）：
一、主要施工方案 (3) 二、安全控制目标 (4) 三、安全作业技术措施 (5) 四、质量控制目标及措施 (8) 五、环水保控制措施 (8)
桩板挡墙专项施工方案 一、主要施工方案 桩板墙桩桩身采用C30 混凝土现浇桩，桩孔采用人工挖孔；桩板墙桩间挡土板采用预制C30钢筋混凝土，现场预制槽型A型、B型、C型板，板高均为 0.5m。 桩板墙要求先施工桩，待桩身砼强度达到设计要求的70%后，再填 筑桩背土方，安装挡土板。锚固桩施工应尽量安排在旱季，跳桩开挖基坑，护壁及时跟进，桩身砼应及时连续不间断浇灌，避免形成相对软弱截面。 基坑护壁，当桩周岩土?W 45°,采用C15钢筋砼现浇，厚 0.3m，围岩较松软、破碎或有地下水时，适当加厚。当桩周岩土55°>? > 45°，采用C15素砼，厚0.2m。当桩周岩土? > 55°采用C15素砼，厚0.15m,护壁节长1.0m，土石分界和滑动面处不能分节。抗滑桩井口应设置锁口，锁口高出地面0.2m,厚0.3m。锁口和护壁砼强度等 级不宜低于C15。桩身砼的强度等级不低于C30。顺层、滑坡地段，有滑动迹象或需快速施工时,宜采用速凝或旱强混凝土,桩身强度达到设计强度后,再间隔或分层开挖桩前土体。 须拆除护壁的桩身部分,桩身与护壁间须采取隔离措施,以利拆除及使桩身平整美观。 在挖桩孔过程中,发现地形、地质条件与设计资料不吻合时,应及时与设计单位联系,以便及时设计。开挖桩孔如遇地下水,不能持续强抽水,应及时会同设计等有关单位研究处理措施,以免造成塌孔。 路堑桩板墙（锚固桩）施工一般应先开挖桩顶以上土石方,形成工作面,然后开挖基坑,灌注桩身,待桩身砼强度达到设计要求的 70%,再开挖桩前土石方，严禁超前开挖土石方后施工桩。
目录 目录 (1) 一、编制依据 (2) 二、编制原则 (2) 三、工程概况 (2) 四、预应力锚索工程施工方案 (4) 预应力锚索施工流程 (4) 预应力锚索施工顺序 (5) 五、施工计划 (8) 工期安排原则 (8) 计划开工、完工日期 (8) 六、资源配置 (9) 劳动力配置 (9) 主要机械配置 (9) 材料供应 (9) 七、质量、安全、环境保护措施 (9) 质量保证措施 (9) 安全保证措施 (11) (11) (12) 环境保证措施 (14) (14) (14) (14) (15) (15) (15) (15) 一、编制依据 1、本标段地质详勘报告； 2、本场地管线调查资料； 3、建筑地基基础设计规范； 4、广州地区建筑基坑支护技术规定(GJB02-98)； 5、建筑基坑支护技术规程(DBJ/T15-20-97)； 6、建筑基坑支护技术规程(JGJ120-99)； 7、建筑桩基技术规范(JBJ94-94)； 8、混凝土结构工程施工质量验收规范(GB50204-2002)； 9、岩土锚杆（索）技术规程（CECS22：2005）
10、本工程基坑设计图纸； 11、我单位现有的管理、技术水平； 12、设备及其他资源投入情况； 13、以往类似工程的施工经验； 14、业主的相关管理文件及本单位的投标承诺。 二、编制原则 1、确保施工方案安全可靠，针对性强、操作性强，设备选型合理； 2、坚持技术先进性，科学合理性，经济适用性与实事求是相结合； 3、确保工期、安全、质量等指标，确保全面履约。 三、工程概况： 盾构始发井（兼轨排井）锚索平面及立面图分别如图1、图2、图3所示。 四、预应力锚索工程施工方案 预应力锚索概况及施工流程 本工程锚索按永久锚索设计，共计11716m ，第一～第五道水平间距, 第六、第七道水平间距为和，竖向间距～，盾构始发井段沿基坑深度方向设置5道锚索，轨排井段沿深度方向设置7道锚索，除东山口站方向第五道倾角为15o 外，其余倾角均为20o （北面一列锚索倾角为22o ）。锚索采用φ的钢绞线，锚具采用OVM15锚具，锚索成孔直径150mm （第一道锚索部分调整为200mm ）。 轨排井段布置如下：第一道锚索设计为3根Φ钢绞线，P=340KN ，Py=200KN ，L=，Lf=， La ＝；第二道锚索设计为4根Φ钢绞线，P=530KN ，Py=300KN ，L= ，Lf=，La ＝ ；第三道锚索设计为4根Φ钢绞线，P=650KN ，Py=400KN ，L=，Lf=，La ＝；第四道锚索设计为4根Φ钢绞线，P=640KN ，Py=400KN ，L=，Lf=，La ＝；第五道锚索设计为4根Φ钢绞线，P=620KN ， Py=400KN ，L=，Lf=，La ＝；第六道锚索设计为4根Φ钢绞线，P=520KN ，Py=350KN ，L=，Lf=，La=；第七道锚索设计为4根Φ钢绞线，P=460KN ，Py=350KN ，L=，Lf=，La ＝；其中东湖站方向第一～第五道为13列，第六、第七道为7列。轨排井段左侧第一～第五道为 图2 第六～七道锚索及内支撑平面图 图3 盾构始发井（兼轨排井）锚索立面图 图1 盾构始发井（兼轨排井）第一～五道锚索平面图
中铁十六局集团武广客运专线XXTJIII标项目经理部项目队 施工工艺交底书
桩板墙（抗滑桩、锚固桩）施工工艺 一、工法特点 1、桩的结构简单（多数为矩形断面），便于开挖，不需特殊机械设备。 2、桩身开挖断面小，施工时扰动滑体少，且每一根桩施工完后，都能立即起到抗滑作用，并随着桩身竣工数量的增加，使滑坡体早日趋于稳定。 3、桩的适应性强，抗滑效果好，桩群布置灵活，截面尺寸可依地质情况适当调整，即可单独使用又可与其他支挡措施配合使用。 4、施工安全可靠，不危及附近建筑物安全。 5、施工占地和施工干扰少，且不受雨季影响，便于争取工期。 二、适用范围 本工法适应于整治滑动面以下有稳定岩土地层的大体积深层滑坡体和复活的古滑坡体，也适用于整治处于滑动阶段的滑坡，尤其整治有软硬互层的滑体，效果更佳。 三、施工工艺 1、桩板墙施工工艺 桩板挡土墙设计为挖孔桩基础、钢筋砼桩柱，钢筋砼挡土板，面板采用定型钢模在预制场内集中预制，保证规格尺寸一致，桩柱采用定型钢模现场浇注。桩柱砼达到设计强度后边组装挡土板、边填筑路基土。 桩板挡土墙施工顺序为：测量放线→挖孔桩施工→浇注桩柱→组装面板→填筑路基土→碾压密实→灌注帽石砼→墙面整修。 ⑴挖孔桩施工 ①挖孔桩基础采用人工开挖，砼护壁，卷扬机提升出渣。桩孔开挖时分节开挖，节高1米左右，挖一节立即支护一节。挖土由人工从上到下逐段用镐、锹进行，坚硬土层用锤、钎破碎，石方采用浅眼松动爆破。同一段内挖土次序为，先中间后周边。按设计尺寸从上到下削土成形。弃土装入吊桶，用卷扬机提升。 ②护壁砼采用就地灌注，护壁模板采用组合钢模板组合而成，腕扣式钢管架支撑加固。护壁支模中心线以十字线对中，吊大线锤作中心控制用，以基准点测量孔深，以保证桩位、孔深和截面尺寸正确。护壁砼采用机械拌合，手推车运输，卷扬机吊斗入模，插入式震动器或人工插捣密实。 ⑵桩柱施工 ①桩柱钢筋在加工场加工成型，运至现场绑扎，搭接接头交错设置，汽车吊吊装就位，报请现场监理检查合格后，进行桩身砼的浇注。 ②砼采用拌合机拌合，小型自卸汽车运输，漏斗导管法入模。 ③桩柱钢筋现场绑扎，模板采用定型钢模，现场按设计坡度支立、加固稳固，搭设钢管架施工平台，浇注桩柱砼。 ④桩柱砼施工完毕后采用塑料薄膜缠绕，洒水养生，至砼达到设计强度。 ⑶面板预制 ①挡土墙面板在预制场内集中预制，模板采用定型加工钢模，保证面板凸、凹尺寸准确。 ②.面板预埋拉筋环按设计要求采用圆钢加工，钢筋严禁冷拉处理。 ③.面板砼采用拌合机拌合，人工运输、入模，平板式振动器振捣密实，覆膜法洒水养护，待砼达到设计强度后方可进行安装。 ④.面板运输和堆放时单层竖立摆放，严禁平放、叠垒，底部和面板与车体之间夹
锚索桩板墙施工方案 一、工程概况 根据填方路基设计、挖方高边坡设计原则，本标段路基工程中，K42+～K42+右侧为79.464米长预应力锚索桩板墙，桩长为～28米，截面尺寸为2米×1.5米，预应力锚索长度19-29米。 1、施工进度安排 由于本路段相邻桩中心距离为5.0米左右，为确保施工安全及成桩质量，待桩身混凝土灌注完毕7天后，方可开挖邻桩。故本路段配备挖孔作业班组14组，每组4～6人，同时进行作业，分两个循环完成施工作业。 ⑴、总体施工顺序安排 路基K42+～K42+桩板墙总体施工顺序：平整场地后，先行施工地下部分，待地
下部分完成后，采用搭设支架、支立钢模型的方法进行地面以上部分接桩。桩身完成并达到设计强度后，实施该段填方施工，挡土板随填方进度及时安装就位。 ⑵、分项工程施工进度安排 1、右侧桩板墙：桩长共计300米,共20根，桩长-28m。平均进度指标按20天/根考虑，共配备10个挖孔桩作业班组，分2个循环作业，共需40天。 工期安排：2013年11月10日-013年12月20日。 2、右侧桩板墙预应力锚索施工：共71根，计划在该段桩板墙完成后开始，配备4台锚索钻机，平均进度指标按1天/根考虑，共需18天。 工期安排：2013年12月12日-2013年12月30日。 预应力锚索桩板墙桩基施工进度计划表 时间 工程进度项目名称工 程 量 2013年 1 2 3 4 5 6 7 8 9 10 11 12 K42+～K42+右侧桩板墙20 根 二、总体施工方案 预应力锚索桩板墙桩基础采用钢筋砼护壁、人工挖孔施工，钢筋在钢筋加工场集中下料弯制，载重汽车运输至工地，在孔内搭设简易支架进行绑扎和焊接，砼在拌和站集中生产，砼运输车运输，用减速串筒放入孔内，人工捣固进行灌注。挡土板在现场预制施工，人工配合吊车安装作业。 1、人员、机械设备配备 序号姓名岗位
目录 一、工程概况 (1) 二、施工方法 (2) １、施工准备 (2) ２、桩身开挖及支护 (3) ３、桩身钢筋安装及混凝土浇注 (7) ４、挡土板预制及吊装 (9) 5、预应力锚索 (12) 6、工程实施步骤及注意事项 (16) 三、主要机械设备计划表 (17) 四、劳动力组织计划表 (18) 五、安全控制措施 (19) 六、质量控制措施 (20) 一、工程概况 新建赣韶铁路DK7+005~DK7+138段路基位于南康盆地低山丘陵区，丘陵植被茂盛，以松树、杉树、灌木为主。地层岩性主要为硬塑性粉质粘土及全
风化、强风化、弱风化板岩，分别呈灰黄色、褐黄色、青灰色。地下水主要为基岩裂隙水，福存于震旦系板岩中，主要接受大气降水和地表水的补给，水量较小，水质较好，对混凝土无侵蚀性。该段中心最大挖方深度达到23m，边坡最大高度约30m，设计于DK7+005~DK7+138段线路左侧设置预应力锚索桩板式路堑挡土墙，桩板墙长133米，截面尺寸2.0m×2.75m，桩间距6.0m设置22根锚固桩。DK7+006、+012、+018、+024、+030、+036、+042、+048、+054、+060、+066、+072、+078、+084、+090、+096、+102、+108、+114、+120、+126、+132处分别设桩长为20m的锚固桩，桩自由端长度10m，锚固段长度10m。桩顶设5m宽边坡平台，厚度为0.4m。（具体情况见设计图）。为防止桩顶水平位移过大而导致边坡防护变形严重，在桩顶截面中心预留锚索穿孔，采用预应力锚索加强，每束钢绞线施加100KN的预应力，锚索长20米，其中锚固段长度为10米，每根锚索采用6根7-φ15.2钢绞线组成。DK7+133于桩板墙与挡土墙交界处设置端头墙。墙身材料采用C25片石混凝土。DK7+133~DK7+138左侧设置路堑挡土墙，墙高从6m逐渐降低至4m。基础埋深2m（具体见设计图）。 二、施工方法 １、施工准备 施工前根据工程地质和水文地质条件及安全施工要求，按照因地制宜和提高挖掘速度的原则，进行场地布置和平整，主要准备工序如下：（１）平整场地适度刷坡，清除坡面上的危石和浮土，测量定位桩基的位
K****~K0+***段预应力锚索加固工程施工方案 一、概述 *******************************范围基础上增加了若干部位的施工支护。支护手段主要包括预应力锚索、喷砼、锚杆、砼柱等，各施工部位的具体支护方式、主要部位的合同工程量及实际完成工程量见附件一。 工程进度执行情况（施工大事记）见附件二。 二、施工依据 1、合同文件 2、往来文函 3、现行施工规范和标准 4、地方法规和标准 三、施工布置 1、施工道路 利用现场已形成的道路。 2、施工用风 采用20m3移动式柴油空压机，布置在道路旁供风。 3、施工用水、电 施工用水利用双排座装上2个2m3水箱运至施工部位附近，然后利用50m扬程水泵引至施工部位，并在临近道路相应布置备用水箱； 施工用电采用自备发电机架设输电线路接引施工部位。 4、材料加工、堆放及临建设施 临建设施参见相关审批的施工措施，锚索编制在施工排架上进行。 5、灌浆系统及砼拌合系统 灌浆系统及混凝土拌和系统布置道路旁边，人工提至施工排架上。
四、施工主材、机具设备 4.1施工主材及机具 4.1.1钢绞线 采用符合设计标准φ15.24mm有粘结钢绞线。 4.1.2水泥 采用普硅P.O.42.5水泥。 4.1.3锚具 采用广西柳州欧维姆建筑机械有限公司生产的OVM15系列锚具。 4.2主要施工机具、设备投入表 序号设备名称规格型号单位数量备注 1钻机MZ165台套160m钻杆2 柴油空压机 20m3/min台1 33m3/min台1 4张拉千斤顶 YCW250台2 YDC240Q台1 5高压油泵ZB4-500台2 6灌浆机2SNS-1台1含浆液搅拌机7砼拌合机0.2m3台2 8 8电焊机 立式台1 便携式台2 9振捣器?50台3 10车 辆 5平柴台1其它车辆台1 11 发电机40KW台1 128KW台1 13潜水泵扬程50m台3 14切割机台2 15角磨机台4 16打捞器?165孔径套1 17对讲机部6 18手风钻Y-40台套2 19台式钻机台1
预应力锚索桩板墙施工工法 一、前言 在山岭陡峭、地形复杂、山高谷深的地区，高等级公路通过的地段造成大量的高填深挖，高桥及隧道处处可见。在山谷深、地面横坡陡峭的地段，路基难于填筑，旱桥跨越在经济和技术上造成较大的浪费，同时也给路基稳定及桥梁的桥桩、墩柱带来隐患。采用新型高挡墙跨越不仅开挖面小，也可消耗废方，起到安全、经济和环保的作用。 个旧至冷墩二级公路预应力锚索桩板墙工程是采用40米高预应力锚索桩板墙进行边坡治理的项目，稳定了高填方路基，减少了陡坡旱桥，预应力锚索结构由于其合理的受力机理以及在软弱岩体中能更有效的发挥土体承载力而提供了较大锚固力，通过施工经总结形成本工法。 二、工法特点 1.采用MG-50A型潜孔冲击钻跟套管无水干钻，能有效的预防塌孔，保证水泥浆与孔壁岩体的粘结强度。 2.锚索材料选用低松弛环氧喷涂无粘结钢绞线（ASTMT416-88a标准270级，强度R b y=1860Kpa，松弛率为 3.5%，Φj=15.24mm），配套OVM15型锚具，钢绞线强度高，性能好，可以在张拉结束后有效的进行放张或补偿张拉且弥补了钢绞线在特殊环境下中长久防腐的问题。 3.该体系能主动提供抗滑力，有效的控制岩体的位移，在锚索的锚固范围内产生亚应力带，从而从根本上改善岩体的力学性能。 4.根据现场实际地质情况，大吨位锚索主要锚于碎石土、亚粘土中，鉴于土体破碎，抗剪强度低，在锚索结构上，通过对拉力型锚索与分散压缩型锚索工作性能的比较，采用分散压缩型锚索结构有突出优点。拉力型锚索与分散压缩型锚索工作性能的比较见表1。 三、适用范围 本工法适用于公路、铁路、水利、城市建设等相关领域的浅、中、深层土石混合滑坡、土滑坡、岩石滑坡的防治工程。 四、工艺原理 穿过边坡滑动面的预应力锚索，外端固定于抗滑桩上，另一端锚固在稳定整体岩体土石混合体中。锚索的预应力使不稳定岩体处于较高围压的三向应力状态，岩体强度和变形比在单轴压力及低围压条件下好的多，结构面处于压紧状态，使结构面对岩体变形消极影响减弱，显著提高了岩体的整体性，锚索的锚固力直接改变了滑动面上的应力状态和滑动稳定条件。 五、施工工艺 （一）施工工艺流程（见图1）
国道G347（原省道S302）北川青石段改线工程（1标段） 路 堑 墙 施 工 方 案 编制： 复核： 审批： 编制时间：2016年 9 月 1 日 四川永基建筑工程有限责任公司 国道G347青石改线工程（1标段）项目部
1、工程概况 主要技术标准： 路堑墙设计高5.0m，地基承载力满足300KPa。基础宽度1.67m、顶宽1.2m。由两部分组成，即基础、墙体为现浇C20砼。泄水孔：预埋Φ10PVC 管，间距按2~3m呈梅花形布置。坡度3%控制。 二、主要施工工艺及方法 1、施工工艺流程图： 二、主要施工工艺及方法 1、施工工艺流程图：
2、施工准备 组织现场领工员及施工人员学习设计图纸，并进行安全、施工技术交底。测量组对导线点进行复核。 测量放线，定出桩位中心线及开挖边界线。 清除挡土墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。 3、施工方法 3.1、测量放样 ①严格审核图纸，对挡土墙的平面位置、设计坐标、高程进行认真复核计算，确认无误后进行测量放样。 ②挡土墙基础开挖前采用全站仪放样，用全站仪放出挡土墙施工大样，并用石灰放出开挖线，测量准确无误后，报监理工程师进行验收。 3.2、基坑开挖 挡土墙基础开挖采用挖掘机开挖、人工配合的方法进行，完成后及时对基地承载力进行检测，满足设计后及时进行基础砼的浇筑，如若不满足，及时进行处理。 3.3、基础混凝土浇筑
砼浇筑前，应对支架、模板进行检查验收，并做好记录，符合设计及规范要求，并报监理工程师验收后方可进行砼的浇筑。施工中应注意以下事项： A、路堑墙砼分多次浇筑，第一次浇筑基础部分，剩余预制块砌筑以下的墙身部分，按照不同的墙高和模板高度进行分层浇筑。 B、砼浇筑前，应对基底进行清理，基底不得有石渣、松土、树根等杂物，应将基底积水排干，地基承载力必须满足设计要求。 C、浇筑基础砼时，在基础顶面应预埋接榫石，并在砼顶面进行拉毛，以利于基础与墙身的联结。 D、墙身应采用组合钢模，纵横肋的设置应合理，外部支撑牢固，确保墙身模板的刚度能满足浇筑要求，并加设横向拉杆，拉杆的竖向、纵向间距控制在60cm左右；在砼浇筑前，应对支架、模板等进行检查验收，并做好记录，符合设计及规范要求，并报监理工程师验收合格后方可进行砼的浇筑。 E、砼分层浇筑、分层捣固，每层砼的厚度不超过30cm，采用φ50mm 插入式振动棒进行振捣，应合理控制砼的浇筑速度，防止出现跑模、涨模等现象；施工时应注意在施工缝处预埋接榫石。 F、墙身砼终凝前，墙身顶面做成70°内倾的斜面，并预埋接榫石和钢筋桩（便于模板加固），砼表面进行拉毛处理，以便砌体背面墙身砼的施工。 3.4、墙身混凝土浇筑 1）、安设模板 采用组合钢模，纵横肋的设置应合理，外部支撑牢固，确保墙身模板
半隧半路陡坡外挂式桩板墙施工工法 1.前言 永吉高速龙潭坪隧道地处湖南省湘西自治州古丈县北部山区，隧道紧邻切坡修建的S229省道，两端均与分离式桥梁相连。隧道区内岩性以远古界板溪群马底驿组的板岩为主，岩层呈薄片状，厚度2~7cm，节理裂隙较发育，抗风化性较差。隧顶为坡度约50度的陡坡；为了确保施工和运营安全，降低工程成本，该路段设计为龙潭坪隧道对应右幅为挖方路堑的“半隧半路”结构，隧道与路基之间净距为12m。但由于半路半隧所处的地形特殊，结构两侧覆土高度的不对称或结构物的不对称使得半路半隧段不可避免的处于偏压状态，易造成极大的安全隐患。对此类结构，一般在高陡边坡设置主要靠自身锚固力或设帽梁、拉杆及固定在可靠基础上的锚板维持稳定的内置桩板墙进行挡土。而本工程由于隧道与路基间距小，若采用锚索桩板墙，桩顶锚索会深入隧道衬砌，同时锚索以及桩板墙的施工会对隧道产生一定影响，困此本工法在隧道和路基之间设置外挂式桩板墙，该桩板墙由抗滑桩及外挂式预制挡土板组成，外挂式挡土板通过预埋螺栓锚固，在挡土板与抗滑桩之间浇筑混凝土，进行封锚防锈并使抗滑桩和挡土板连成整体起到支挡土体的作用，避免形成高大边坡、减小开挖土石方量，从而减小对自然环境的破坏，既大大地降低了安全隐患，又能减少了施工难度，加快工程进度，降低工程成本。外挂式挡土墙可最大程度地减少路基边坡开挖对隧道造成的影响，但外挂式挡板对施工工艺要求较为严格。 图1-1半路半隧道桩板墙断面图图1-2半路半隧道完工图 2.工法特点 1、操作简单，工程进度快。 2、对环境破坏小，生态保护效果明显。 3、外挂花式挡墙的外观质量好，美观。 4、外挂式桩板墙对隧道受力影响小，降你了隧道施工安全风险。 3.适用范围 本工法适用于高陡坡防护工程。 4.工艺原理 通过人工挖孔后浇筑混凝土形成抗滑桩，桩体与滑坡体联系在一起，使滑体的下滑力通过抗滑桩传递到下方稳定岩体中，利用稳定地层的锚固作用和被动抗滑力来平衡滑坡体的推力。为便于抗滑桩挂板侧护壁拆除，并保证拆除后桩身外露面的外观质量，在靠近路基侧安装宝丽板。土体开挖完成后进行外挂式挡板施工，外挂式挡土板通过预埋螺栓锚固，在挡土板两头开孔，锚固后，在挡土板与抗滑桩之间浇筑细骨料混凝土，进行封锚防锈并使抗滑桩和挡土板连成整体；在
预应力锚索施工工艺 一、适用围 新建铁路至客运专线四标段（XXTJIV）第六单元顺层路堑、高边坡的加固。 二、施工准备 1、清理坡面。 2、准备所需的原材料，并做好检测试验。 三、施工工艺 工艺流程见图2。 1、钻孔 钻孔是锚索施工中控制工期的关键工序。为提高钻孔效率和保证钻孔质量，一般采用潜孔冲击式钻机。该钻机所配钻杆是统一规格，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。由于钻杆长度有±5mm的误差，要求钻孔深度超出锚索设计长度O．5m左右。 钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。用一根聚乙烯管复核孔深，并以高压风吹孔，待孔粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，以织物或水泥袋纸塞好孔口待用。 两种特殊情况的处理：
渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。有时孔渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆。 塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。塌孔的主要标志是从孔中吹出黄色岩粉，夹杂一些原状的(非钻头击碎的、非新鲜的、无光泽的)石块，这时，不管钻进深度如何，都要立即停止钻进，拔出钻具，进行固壁注浆，注浆压力采用0．4MPa，浆液为水泥砂浆和水玻璃的混合液，24小时后重新钻孔。雨季，常常顺岩体破碎带向孔渗流泥浆，固壁注浆前，必须用水和风把泥浆洗出(塌入钻孔的石块不必清除)，否则，不仅固壁注浆效果差，还容易造成假象。 2．锚索制作 锚索可在钻孔的同时于现场进行编制，锚固段采用波纹形状，拉段采用直线形状。锚索长度是从钻孔孔口算起，因此，钢绞线下料长度应为锚索设计长度、锚头高度、千斤顶长度、工具锚和工作锚的厚度以及拉操作余量的总和。正常情况下，钢绞线截断余量取50mm。将截好的钢绞线平顺地放在作业台架上，量出锚固段和锚索设计长度，分别作出标记；在锚固段的围穿对中隔离支架，间距60～100cm，两对中支架之间扎紧固环一道；
桩板式挡土墙施工方案 一、编制依据 1、国家、地方政府部门颁布的有关质量检验标准、验收规范、技术规程及其他相关文件。 2、工地现场调查、采集所获取的资料及我单位类似工程施工积累下的施工经验。 3、我公司目前所拥有的人力、机械设备、资源状况、施工管理水平等。 二、编制原则 1、严格遵守有关部门颁布的相关法律法规、规范标准和设计文件等。 2、坚持技术先进性、科学合理性、经济适用性、安全可靠性与工程施工环境相结合的原则。 3、对施工现场坚持全员、全方位、全过程严密监控，动态控制，科学管理相结合的原则。 三、编制范围 本施工方案是针对大浏高速茶林互通至白沙K8+160-K8+224左侧边坡防护编制的，故仅适用于本边坡防护。 四、工程概况 1、工程概况
K8+160-K8+224段左侧边坡原设计采用路肩墙，施工单位进场后发现底面线与原设计不符，路肩墙基础悬空，故变更设计，采用桩板墙对该边坡进行变更设计。 五、施工工期及施工前的准备工作 1、总体施工工期 计划开工日期：2016年3月21日，计划竣工日期：2016年5月25日，施工起算时间以实际开工日期为准. 2、人员配置计划 主要劳动力配置表 3、机械配置计划 施工机械在开工前一周组织进场。
主要机械设备配置表 4、施工准备工作 4.1.开挖前施工场地完成“三通一平”工作。地上、地下的电 缆、管线、旧建筑物、设备基础等障碍物均要排除处理完毕，各项临时设施如照明、动力、通风安全设施准备就绪。 4.2.人工挖孔操作的安全至关重要，开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确 保施工安全。 4.3.项目部技术人员对现场情况进行实地踏勘，认真研究施工图设计的各项技术指标与设计意图，并结合挖孔桩施工工艺，对设计疑点进行了详细的整理。 4.4.在桩孔开挖前先对边坡及台地的地表裂缝进行夯填封闭处理，夯填深度不小于裂缝深度加0.3米，宽度不小于裂缝宽度加0.5米，表面夯成鱼脊状，防止地表水下渗而影响孔壁稳固。 4.5.对已经开挖的坡脚地带基坑及周边进行回填压实处理，并高出原有坡道高度50cm，形成反压护坡，防止由于施工原因造成坡
一、工程概况 巫山县黄岩旅游周转中心及旅游基础设施垂直观光电梯工程中的分为山崖上部、中部、下部三个施工区域，由于下部施工中切坡土石方量约30000立方左右，致该部分切坡土石方量巨大。由于本工程项目身处景区地带，对于该大方量的弃土及渣石没有合理的地点进行堆放及消化。所以由中冶建工集团有限公司出具施工图纸，采用预应力锚索+桩板墙的形式进行支护后，将弃土及渣石进行回填消化处理。经有效加固后，使场地整体稳定，适宜拟建构筑物修建。 根据设计要求，图纸内A~F段边坡基岩较倾，易沿陡倾外倾裂隙发育卸荷带和局部不稳定的危岩块体，边坡可能的破坏模式可能沿岩土界面划移。 根据场地边坡的工程地质特征，结合场地的平面布置要求，A~F段边坡采用抗滑桩+预应力锚索的方式进行永久性支护。 A~F段桩板墙共计长度为62.6米，共计锚拉桩16根，抗滑桩长度为20m~35.5m截面尺寸为1800mm×2700mm、2000mm×3000mm；桩中心距为3.9m~4m，桩身采用C35砼浇筑，桩间位于土层段采用挡土板，板厚400mm。桩间板设置100mm泄水孔，竖向间距2米，呈矩形布置，最下排泄水孔与坡脚间的垂直距离不小于300mm。锚索采用预应力锚索，为7根直径21.6mm的钢绞线（强度=1860N/mm2），锚孔直径为250mm，入射角为15°。 坡脚0.5m处设置排水沟，排水沟截面尺寸为300mm×250mm，排水沟采用砖砌筑，厚度150mm，采用M7.5水泥砂浆抹面，厚度不小于5mm。 桩后回填前先清除覆土，再将基岩凿成台阶状，高度约500mm，宽度根据坡面实际地形确定，采用高程565米~577米位置的岩体进行破碎成碎石后进行回填处理。 根据现场实际情况，前期安装施工用塔吊不能覆盖桩板墙位置，导致材料转运及砼浇筑等只能依靠人工进行二次或多次转运才能到达施工位置，所以增加了工程的实际难度。

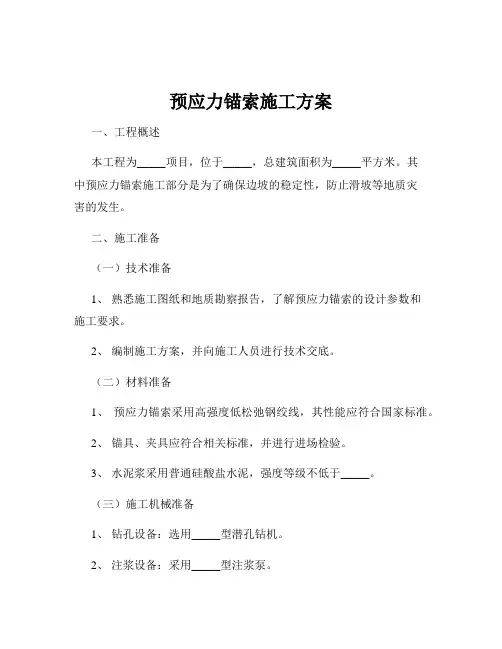

【专业知识】预应力锚索施工方案 【学员问题】预应力锚索施工方案？ 【解答】（1）施工工艺流程 施工工艺流程 （2）主要工序施工方法 ①钻机就位、成孔 锚索在基坑开挖至锚索设计标高下0.5m后开始施工。采用套管护壁成孔工艺，锚孔直径为φ150mm及200mm，钻机就位后用量角器量立轴倾角，锚索倾角 20°，安装牢固。当锚索有可能碰到地下管线或隐蔽物时，锚孔倾角须做适当调整。 锚索钻孔不得扰动周围土层；钻孔前，根据设计要求和地层条件，定出孔位、做出标记。 锚索水平、垂直方向的孔距误差不应大于100mm.钻头直径不应小于设计钻孔直径3mm；钻孔轴线的偏斜率不应大于锚杆长度的2%. 锚索钻孔深度不应小于设计长度，也不宜大于设计长度500mm；向孔内安放锚索前，应将孔内岩粉和土屑清洗干净。 ②锚索制作、存储 锚筋采用抗拉强度为1860MPa的钢绞线。压浆管用ф25塑料管，内端距孔底 0.2m，出浆口及端头封闭。
锚索自由段涂黄油并套PVC管，锚孔外预留1.5m张拉段，每隔2m设置一道架线环，保证锚索顺直、居中。 锚索锚固段架线环与紧箍环每隔0.7m设置，前端为保证锚索顺利下锚加设导向帽，导向帽用ф8钢筋弯折焊接并用8号铁丝绕制。 锚索杆体的制作、存储在施工现场的专门作业棚内进行；在锚固段长度范围，杆体上不得有可能影响与注浆体有效粘结和影响锚杆使用寿命的有害物质，并应确保满足设计要求的注浆体厚度。 钢绞线应采用切割机切断；杆体制作时应按设计要求进行防腐处理。 加工完成的杆体在存储、搬运、安放时，应避免机械损伤、介质侵蚀和污染。钢绞线锚索杆体的制作要求： 应清除油污、锈斑，严格按设计尺寸下料，每根钢绞线的下料长度误差不应大于50mm. 应平直排列，注浆管应与杆体绑扎牢固，绑扎材料不宜采用镀锌材料。 锚索杆体存储的要求： 杆体制作完成后应尽早使用，不宜长期存放；制作完成的杆体不得露天存放，宜存放在干燥清洁的场所。应避免机械损伤杆体或油渍溅落在杆体上。 当存放环境相对湿度超过85%时，杆体外露部分应进行防潮处理；对存放时间较长的杆体，在使用前必须进行严格检查。 ③安装锚筋 在杆体放入孔前，应检查杆体的加工质量，确保满足设计要求；安放杆体时，应防止扭压和弯曲。注浆管随杆体一同放入孔内。杆体放入孔内应与钻孔角度保持一致。
预应力锚索桩板墙施工工法 中铁二十局集团第四工程有限公司 一、前言 在山岭陡峭、地形复杂、山高谷深的地区，高等级公路通过的地段造成大量的高填深挖，高桥及隧道处处可见。在山谷深、地面横坡陡峭的地段，路基难于填筑，旱桥跨越在经济和技术上造成较大的浪费，同时也给路基稳定及桥梁的桥桩、墩柱带来隐患。采用新型高挡墙跨越不仅开挖面小，也可消耗废方，起到安全、经济和环保的作用。 个旧至冷墩二级公路预应力锚索桩板墙工程是采用40米高预应力锚索桩板墙进行边坡治理的项目，稳定了高填方路基，减少了陡坡旱桥，预应力锚索结构由于其合理的受力机理以及在软弱岩体中能更有效的发挥土体承载力而提供了较大锚固力，通过施工经总结形成本工法。 二、工法特点 1.采用MG-50A型潜孔冲击钻跟套管无水干钻，能有效的预防塌孔，保证水泥浆与孔壁岩体的粘结强度。 2.锚索材料选用低松弛环氧喷涂无粘结钢绞线（ASTMT416-88a标准270级，强度R b y=1860Kpa，松弛率为 3.5%，Φj=15.24mm），配套OVM15型锚具，钢绞线强度高，性能好，可以在张拉结束后有效的进行放张或补偿张拉且弥补了钢绞线在特殊环境下中长久防腐的问题。 3.该体系能主动提供抗滑力，有效的控制岩体的位移，在锚索的锚固范围内产生亚应力带，从而从根本上改善岩体的力学性能。 4.根据现场实际地质情况，大吨位锚索主要锚于碎石土、亚粘土中，鉴于土体破碎，抗剪强度低，在锚索结构上，通过对拉力型锚索与分散压缩型锚索工作性能的比较，采用分散压缩型锚索结构有突出优点。拉力型锚索与分散压缩型锚索工作性能的比较见表1。 表1 拉力型锚索与分散压缩型锚索工作性能的比较 三、适用范围 本工法适用于公路、铁路、水利、城市建设等相关领域的浅、中、深层土石混合滑坡、土滑坡、岩石滑坡的防治工程。 四、工艺原理 穿过边坡滑动面的预应力锚索，外端固定于抗滑桩上，另一端锚固在稳定整体岩体土石混合体中。锚索的预应力使不稳定岩体处于较高围压的三向应力状态，岩体强度和变形比在单轴压力及低围压条件下好的多，结构面处于压紧状态，使结构面对岩体变形消极影响减弱，显著提高了岩体的整体性，锚索的锚固力直接改变了滑动面上的应力状态和滑动稳定条件。 五、施工工艺 （一）施工工艺流程（见图1）
