机械制图第一章试题
一、单选题
1、国标规定基本图纸幅面有（ B ）种。
A．4 B．5 C．6 D．7
2、比例是( A )。
A．图样中图形与其实物相应要素的线性尺寸之比
B．实物与图样种图形相应要素的线性尺寸之比
C．实物与图样中图形相应要素的尺寸之比
D．图样中图形与实物相应要素的尺寸之比
3、图样中斜体字的书写要求是（B ）
A．字头向左倾斜与水平线成75°角
B．字头向右倾斜与水平线成75°角
C．字头向左倾斜与水平线成45°角
D．字头向右倾斜与水平线成45°角
4、圆弧连接的实质是（D ）
A．连接弧与相邻线段都用粗实线绘制
B．连接弧与被连接直线相切
C．连接弧与相邻两线段相切
D．连接弧与被连接弧相切
5、虚线的宽度约为粗实线的( B )倍
A、2
B、1／2 C 1／3 D1
6、虚线一般用来表示（C）
A、可见轮廓线
B、过度线 C 不可见轮廓线D尺寸界限
7、标题栏一般应位于图纸的（B）
A、右上方
B、右下方 C 左上方D左下方
8、圆台高40㎜，上底圆半径10㎜，下底圆半径20㎜，该圆锥台锥度为（C）
A、1：4
B、4：1 C 1：2 D 10：40
9、两线相交，交点处（B）
A、应有空隙
B、不应有空隙 C 可以有空隙D可以不留空隙
10、尺寸线与尺寸界限（B）相互垂直
A、必须
B、不一定 C 一定不D都不对
11、下列属于放大比例的是( A )
A、2：1
B、1：2.5
C、1:5
D、
12、（）不得用其它图线代替，一般也不得与其他图形重合或画在延长线上（C）
A、轮廓线
B、中心线
C、尺寸线
D、尺
寸界线
13、无论图形放大还是缩小，在标注尺寸时均应按（B）来标注
A、图形的实际尺寸
B、机件的真实大小
C、考虑绘图准确度加修整值
D、都不对
14、两平行线之间的最小距离不应小于（A）㎜
A、0．7
B、1
C、1.5
D、0.5
15、通常在图样中把斜度或锥度的比值化成（A）的形式
A、1：n
B、n:1
C、1／n
D、n／1
16、图样中字体的号数即字体的 C 。
A、长度
B、宽度
C、高度
D、以上答案都不对
17、国标规定机械图样中用的图线宽度为 A 两种。
A、粗线、细线
B、粗实线、虚线
C、直线、曲线
D、点划线、双点划线
D、图样中图形与实物相应要素的尺寸之比
18、图样中汉字的高度不应小于 D 。
A、1毫米
B、2毫米
C、3毫米
D、3.5毫米
20、尺寸线及尺寸界线应用 B 绘制。
A、粗实线
B、细实线
C、细虚线
D、粗虚线
21、机械制图中通常采用两种线宽，粗、细线的比率为 B 。
A、1：2
B、2：1
C、1：3
D、3：1
22、标注尺寸时，球的直径数字前面加注 B 。
A、∮
B、S∮
C、R
D、SR
一、填空题：（1分×20=20分）
1、图纸基本幅面代有A0、A1 、A
2、A
3、
和A4五种。
2、比例是指图样中图形与其实物相应要素的线性尺寸之比。
3、图样中汉字应写成长仿宋体，汉字的高度不应小于3.5毫米。
4、图样中数字和字母可写成直体或斜体，斜体字字头向右倾斜，
与水平基准线约成75°。
5、绘图时粗实线线表示可见轮廓线，细虚线表示不可见轮廓线。
6、标注尺寸由尺寸界线、尺寸线和尺寸数字三个要素组成。
7、机械制图中通常采用两种线宽，粗细线的比率为2：1 。
8、标注尺寸时圆的直径数字前面加注∮，圆的半径数字前面加注
R，角度的尺寸数字一律水平书写。
第二章
一、单选题
1、任何物体都有长、宽、高三个方向的尺寸，在物体的三视图中，左视图反映物体的（C）方向尺寸。
A．长和宽B．长和高C．宽和高D．以上答案都不对
2、在三视图中左视图的右边是物体的（A ）面的投影。
A．前面B．后面 C.左面D．右面
3、一个点的两面投影都在同一条直线的同两面投影上，则该点（B）直线上
A．一定在B．不一定在 C.一定不在D．都不对
4、一般位置平面在三个投影面上的投影具有（D）
A．真实性B．积聚性 C.扩大性D．收缩性
5、已知M点到V面的距离是15，到H面的距离是20，到W面的距离是25，则其坐标是（B）
A．M（15、20、25）B．M（25、15、20）
C.M（20、15、25）D．M（25、20、15）
6 、在物体的三视图中，左视图反映物体的（C）方向上的尺寸
A、长和宽
B、长和高
C、宽和高
D、长宽高
7、在三面投影体系中，若直线平行于一个投影面，而与另外两个投影面倾斜，这类直线叫做（A）
A、投影面平行线
B、投影面垂直线
C、一般位置线
D、投影面倾斜线
8、A、B两点的X坐标相同，则它们在水平面上的投影（B）
A、是同一个点
B、是同一条直线
C、不是同一个点
D、不是同一条直线
9、一平面M，在V面上是投影积聚为一条直线，此平面（B）是正垂面
A、一定
B、不一定
C、一定不
D、以上都不对
10、点A的坐标（0、30、0），则空间点A一定在（B）上
A、Z轴
B、Y轴
C、X 轴
D、原点
11、已知点M（10、0、5）、N（10、15、0）、E（15、10、0）F（10、
0、20），属于重影点的是（D）
A、点M和N
B、点E和N
C、点E 和F
D、点M和F
12、将物体由前向后向正立投影面（正面）投射，得到主视图，正面
用字母 A 表示。
A、V
B、H
C、W
D、O
13、物体平行于投影面，其投影反映 A 。
A、实形性
B、积聚性
C、类似性
D、以上都不对
14、投影轴OX、OY、OZ交于一点O，称为 C 。
A、圆心
B、中心点
C、原点
D、交点
15、 A 视图反映物体的上下和左右的相对位置关系。
A、主视图
B、俯视图
C、左视图
D、三视图
16、在物体的三视图中，主视图反映物体左右之间的距离为 A 。
A、长
B、宽
C、高
D、长、宽、高
17、将物体由上方向下投射，在水平面上得到第二个视图，称为俯视图，水平面用字母B_______表示。
A、V
B、H
C、W
D、O
18、将物体由左向右投射，在侧面上得到第三个视图，称为左视图，侧面用字母__C_____表示。
A、V
B、H
C、W
D、O
19、主视图反映物体的A______和左右的相对位置关系
A、上、下
B、前后
C、左右
D、以上都不是
20、左视图反映物体的_B_____和上、下的相对位置关系
A、上、下
B、前后
C、左右
D、以上都不是
21、图样中的尺寸以 D 为单位时，不必标注计量单位的符号或
名称，如用其他单位时，则必须注明相应的单位符号。
A、米
B、分米
C、厘米
D、毫米
二、填空题：（1分×20=20分）
(C)1、投影法分为中心投影法和平行投影法。(B)2、正投影法的基本性质：实形性、积聚性、类似性。
(C)3、将垫块由前向后向正立投影面投射，在正面上得到一个视图，
称为主视图；由上向下投射，在水平面上得到第二个视图，称为俯视图；由左向右投射，在侧面上得到第三个视图，称为左视图。
(B)4、物体有长、宽、高三个方向的大小。通常规定：物体左右之间
的距离为长，前后之间的距离为宽，上下之间的距离为高。
(C)5、主视图与俯视图反映物体的长度——长对正；主视
图与左视图反映物体的高度-——高平齐；俯视图与左视图反映物体的宽度——宽相等。
(C)6、棱柱的棱线互相平行；棱锥的棱线交于一点。(C)7、俯视图的下方和左视图的右方表示物体的___前___方。俯视图
的上方和左视图的左方表示物体的__后___方。
(C)8、三个互相垂直的投影面构成三投影面体系，投影面的OX、OY、OZ称为__投影轴__，三投影轴交于一点O，称为__原点___。
填空题答案
1、中心平行
2、实形积聚类似
3、主俯左
4、长宽高
5、对正平齐相等
6、平行一点
7、前、后
8、投影轴、原点
一、单选题
1、正等轴测图的轴间角是（B ）
A．45° B.135° C. 90°D.120°
2、画正等轴测图时,一般使( C )轴处于垂直位置
A．OX B.OY C. OZ D.OX和OY
3、工程上常采用富有立体感的（D）来表达设计意图。
A．三视图 B.剖视图 C. 剖面图D.轴测图
4、空间互相平行的线段，在同一轴测图中（A）
A 一定互相平行
B 不一定互相平行
C 一定不平行
D 以上都不对
5、当物体的一个方向上的圆及孔较多时，采用（D）比较简单
A 正等轴测图
B 正二测图
C 斜等测
D 斜二测
6、在绘制斜二轴测图时，沿轴测轴（）方向的尺寸，要缩短一半（B）
A OX
C OZ
D OX和OY
7、正等轴测图和斜二轴测图分别用（D）
A 中心投影法和平行投影法
B 平行投影法和中心投影法
C 斜投影和正投影
D 正投影和斜投影
8、在正等轴测图中，圆在三个坐标面上的投影图形为（B）
A 都是圆
B 都是椭圆
C V面上是圆，H、W上是椭圆
D H面上是圆，V、W上是椭圆
中职 2011-2012学年第一学期 《机械识图》期末试卷 B 班级学号姓名成绩 一、单项选择题：（每题5分，共20分） 1．已知立体的主、俯视图，正确的左视图是（）。 2．已知物体的主、俯视图，正确的左视图是（）。 3．下图所画物体的三视图，正确的左视图是（）。 4、机械制图中普通螺纹的代号是（） A、 B B、Tr C、G D、 M 5、已知轴承的型号为6305,则轴承的内径尺寸为（） A、5mm B、25mm C、305 mm D、15mm 二、填空题：（每空1分，共15分） 1、工程常用的投影法分为两类和，机械制图中采用的 投影法是投影法。 2、三视图的投影规律是：主视图与俯视图；主视图与左视图； 俯视图与左视图。 3.、完整的尺寸包括、、、四个基本要素。 4、平面按其对投影面的相对位置不同，可分为、 和三种 5、轴承代号62205 表示其内径为 mm，其类型为轴承。 三、补全三视图中所缺的线。（15分） (a)(b)(c)(d) (d) (c) (b) (a)
四、补画主视图中的缺线，并画出左视图。（18分） 五、读零件图，完成以下问题(12分)： 1、该零件的名称为，总长度为 mm，最大直径为 mm。 2、直径的基本尺寸为 mm，最大极限尺寸是 , 最小极限尺寸是。直径的基本尺寸为 mm，最大极限尺寸是 ,最小极限尺寸是。 3、分别将零件尺寸“直径方向基准A”、“轴向主要基准B”、“轴向辅助基准C”、“轴向辅助基准D”填入适当的横线处。 4、轴上两个键槽的作用是。 六、读气门挺杆零件图，完成以下问题（20分）： 1.零件采用了一个基本视图，其名称是，B是视图。 2.螺孔规格是，深度为 mm，钻孔深度 mm 。 3. 表面粗糙度要求：最高是，最低是，其余是。 4.解释下列形位公差含义： 。
机械制图单元测试试卷（中职类） 11/12学年 第 二 学期 《机械制图》课程 单元考试 姓名: 学号: 班级: 出卷人: （共10分，每题1分) 、国家标准中规定，A4图纸的幅面为（ ）。 、420×594 B 、420×297 C 、210×297 D 、841×594 、国家标准中规定，机械图样中书写的字体为（ ）。 、宋体 B 、长仿宋 C 、仿宋体 D 、黑体 、机械制图中所采用的投影方法为（ ）。 、中心投影法 B 、平行投影法 C 、正投影法 D 、斜投影法 、三投影面体系中，正立投影面用（ ）字母表示。 、M B 、N C 、V D 、W 、主视图是（ ）投影，在正立投影面上所得到的视图。 、由上向下 B 、由左到右 C 、由后到前 D 、由前向后 、机械制图中，比例2：1是（ ）。 、放大比例 B 、缩小比例 C 、原值比例 D 、以上均不正确 、有一平面与V 垂直，与H 面和W 面均倾斜，请问该平面是（ ）。 、正垂面 B 、铅垂面 C 、水平面 D 、侧垂面 、下列不属于平面立体的是（ ）。 、棱锥 B 、棱柱 C 、棱台 D 、圆台 、对于圆锥的三视图，下列说法正确的是（ ）。 、三个视图均为圆 、两个视图为圆，一个视图为三角形 、一个视图为圆，另外两个视图为全等的三角形 、一个视图为圆，另外两个视图为不全等的三角形 、当物体与投影面平行时，其投影反应物体的实际长度，这是正投影法的（ ）。 、积聚性 B 、真实性 C 、类似性 D 、以上均不正确
二、在括号中写出三视图的六方位关系，并填空。（15分） 1、主、俯视图，主、左视图，俯、左视图。 2、主视图反映物体的和； 俯视图反映物体的和； 左视图反映物体的和。 3、俯、左视图，远离主视图的一侧表示物体的面； 靠近主视图的一侧表示物体的面。 三、制图基础作图。（30分） 1、按要求在框格中书写字体。（5分）
*1、剖视图的种类可分为（????）视图、（????）视图和局部剖视图。 答案：全剖；半剖 2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（??????）角，互相平行，间隔均匀的（?????答案：45゜；平行细实 3、剖切面的种类可分为（??????????）剖切面、（??????????）的剖切面、几个相交的剖切面。 答案：单一；几个平行； 4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（????????）为界，一半画成剖视图，一半画成（??????）。答案：对称中心线；视图 5、机件的某一部分向基本投影面投影而得的视图称为（??????）视图，其断裂边界应以（??????）线表示。 答案：局部视图；波浪 6、在局部剖视图中，波浪线不能与轮廓线（????????），也不能（??????）轮廓线之外。 答案：重合（叠）；超出 7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（??????），简称（????）。 答案：断面图；断面 8、画在视图轮廓线之外的断面，称为（??????）断面；画在视图轮廓线之内的断面，称为（??????）断面。 答案：移出；重合 9、移出断面的轮廓线用（????）线绘制；重合断面的轮廓线用（????）线绘制。 答案：粗实；细实 10、当视图的轮廓线与重合断面的轮廓线（??????）时，视图的轮廓线仍需完整的画出，不可（??????）。 答案：重合（叠）；间断 11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（??????）图；放大部位用（??????）线圈出。?? 答案：局部放大；细实 12、肋板、轮辐及薄壁结构，（????）剖切时，一律不画剖面线，并用（????）线将它们与相邻结构分开。 答案：纵向；粗实 13、较长机件采用折断画法后，其长度应按（????）标注尺寸，断裂边缘常用（????）线画出。 答案：实长；波浪 14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（????）线相连或标明中心位置并注明（????）。 答案：细实；总数 15局部放大图上标注的比例是指（??????????）的线性尺寸与（??????????）相应要素的线性尺寸之比。 答案：放大图形；实际机件 二、选择题：（每题2分） 1、用剖切面完全地剖开机件所得的视图称（????）视图。 ????（A）全剖????(B)半剖(C)局部剖????(D)断面
1.焊接应力的分类有哪些？（ A B D ） A. 温度应力 B. 凝缩应力 C. 弯曲应力 D. 组织应力 2.焊接油箱前需做的工作有（ A B C ） A. 放净箱内的汽油 B. 用碱水和热水彻底洗刷干净 C. 用明火接触进行爆炸试验无误后 D. 不需处理可以直接焊接。 3.GO1-30型割炬是一种常用的（ A C ）割炬。 A. 射吸式 B. 等压式 C. 低压式 D. 重型割炬 4.G02-100型割炬是（ B ）割炬。 A. 射吸式 B. 等压式 C. 重型割炬 D. 低压式 5.使用等压式割炬时，应保证乙炔有一定的（ C ）。 A. 流量 B. 纯度 C. 工作压力 D. 密度 6.气割时，预热火焰应采用（ B D ）。 A. 碳化焰 B. 中性陷 C. 氧化焰 D. 轻微氧化焰 7.割嘴倾斜角的大小，主要根据（ B ）来定。 A. 割件的材料 B. 割件的厚度 C. 割嘴的形状 D. 焊工操作习惯 8.气割30mm厚的钢板时，开始气割时应将割炬向前倾斜（ A ）。 Ａ、200-300 B. 300-400 C. 400-600 D. 500-700 9.气焊铸铁时易生成熔点较高的SiO2，其熔点可达（ C ）。 Ａ、1100℃ B. 1200℃ C. 1350℃ D. 1450℃ 10.用冷焊法补焊铸铁时，加热“减应区”的温度一般为（ A ）。
Ａ、650-750℃ B. 750-850℃ C. 850-950℃ D. 900-1100℃ 11.为防止黄铜铸件补焊后产生自裂现象，必须在焊后进行（ A ）的 退火。 Ａ、350-400℃ B. 450-500℃ C. 550-600℃ D. 100-200℃ 12.常用铜熔剂（ＣJ301)的熔点是（ C ）。 Ａ、500℃ B. 600℃ C. 650℃ D. 700℃ 13.铝气焊时，可采用ＣJ401熔剂，其熔点为（ B ）。 Ａ、500℃ B. 560℃ C. 650℃ D. 700℃ 14.低碳钢的燃点为（ B ）。 A. 1100℃ B. 1350℃ C. 1500℃ D. 850℃ 15.低碳钢的熔点为（ A ）。 A. 1500℃ B. 1800℃ C. 1300℃ D. 1100℃ 16.焊接过程中，焊缝和热影响区金属冷却到固相线附近的高温区产 生的焊接裂纹称为（ A ）。 A. 热裂纹 B. 冷裂纹 C. 再热裂纹 D. 凝固裂纹 17.焊接接头冷却到较低温度下（对于钢来说在Ms温度以下）时产生 的焊接裂纹称为（ B ）。 A. 热裂纹 B. 冷裂纹 C. 再热裂纹 D. 凝固裂纹 18.焊芯的牌号用（ C ）表示。 A. E B. X C. H D. Ｚ
《机械制图》试题 (适用于2011级机电数控专业中职学生，闭卷考试,满分500分) 一、选择题（共70题，每题3分，共210分） 1. （5章2节） （1）用剖切面完全地剖开机件所得的视图称（）视图。 （A）全剖 (B)半剖 (C)局部剖 (D)断面 （2）用剖切面局部地剖开机件所得的视图称（）视图。 （A）全剖 (B)半剖 (C) 局部剖 (D)断面 （3）半剖视图以（）线为对称中心线。 （A）双点画线 (B)虚线 (C)细实线 (D) 细点画线 （4）全剖视图选用的是（）剖切面。 （A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能 （5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。 （A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图 （6）在半剖视图中半个视图与半个剖视图的分界线用（）。 （A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线 （7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。 （A）粗实 (B) 细实 (C)细点画 (D)波浪 2. （5章3节） （8）在下图的A-A断面图中，选出正确的断面图（）。 A B C D （9）下图的A-A剖面图中，选出正确的断面图（）。 A B C D 3. （5章4节） （10）下面中间的图用的是（）表达方法。
（A）局部剖视图（B）局部放大图 （C）局部放大剖视图（D）局部剖视放大图 （11）半剖视图选用的是（）剖切面。 （A）单一 (B)几个平行的 (C)几个相交的 (D)其它 （12）局部剖视图选用的是（）剖切面。 （A）单一 (B)几个平行的 (C)几个相交的 (D)其它 （13）六个基本视图中最常用的是（）视图。 （A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰 （14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐； 俯左仰右：宽相等。” （A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右 （15）在局部剖视图中，视图与剖视部分的分界线用（）。 （A）粗实线 (B)细实线 (C)细点画线 (D) 波浪线 （16）重合剖面的轮廓线用（）线表示。 （A）粗实 (B) 细实 (C)细点画 (D)波浪 （17）对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。 （A）横向 (B)斜向 (C) 纵向 (D)反向 （18）在下图中，选出正确的断面图（）。 A B C D 4. （5章5节）（19）下图是采用（）画法。 （A）简化（B）折断（C）对称（D）示意 （20）下图采用的是（）画法。 （A）简化（B）对称（C）示意（D）省略 （21）下列局部剖视图中，正确的画法是（）。
2015-2016学年第一学期2015级机械制图考试试卷第2 页 3、半剖视图中，半个视图与半个剖视图的分界线用（）。 A、粗实线 B、细点画线 C、细虚线 D、波浪线 4、机件内部形状已经在半剖视图表达清楚，在另一半表达外形视图中不必再画（）。 A、粗实线 B、细实线 C、细虚线 D、波浪线 5、将某部分结构用大于原图形所采用的比例画出，这种图形称为（）。 A、视图 B、剖视图 C、断面图 D、局部放大图 6、局部视图的断裂边界用（）表示。 A、粗实线 B、点划线 C、细虚线 D、波浪线或双折线 7、选择正确的剖视图。（） (d) 8、选择正确的半剖视图。（） (a)(b)(c)(d) 9、选择正确的移出断面图。（） A-A （a) A-A A-A (b)(c)(d) A-A 10、选择正确重合断面图（） （a)(b)(c)(d)
2015-2016学年第一学期2015级语文考试试卷第 3 页 2015-2016学年第一学期2015级语文考试试卷第4 页 线 内 不 要 答 题 （ ）1、外螺纹的大径用符号d 表示。 （ ）2、断面图 主要用于表达机件某部分的断面。 （ ）3、局部视图的定义是:将机件的所有部分基本投影面投射所得到的视图 （ ）4、剖视图可分为全剖视图和半剖视图。 （ ）5、采用局部放大图图表达机件的局部细小结构。 1、将主视图改为全剖视图。（10分） 2、指出下列螺纹画法的错误，将正确的画在旁边。（10分） 3、补画全剖视图中所漏的图线。（10分） 4、识读零件图。（20分） (1)零件名称叫____________，材料是____________，比例是____________，放大还是缩小比例____________。 (2)零件图左下角图形称为____________， 放大比例为____________。图中波浪线表示 ____________，图形实际长度为____________。 (3)图中共两个螺纹，代号分别为____________和____________。 四、作图题（共50分）
中职机械制图试卷[整理版] 2011-2012学年第一学期 A(毫米 B(厘米 C(分米 D(米 《机械制图》期末结业考试试卷4、细实线不可用作 ( )。 A.可见轮廓线 B.尺寸线 C.尺寸界线 D.剖面线题号一二三四五总分 5.在形位公差代号中，“”代表( )。得分 A.直线度 B. 圆柱度 C.圆度 D. 平面度 一、填空题。(20分，每空1分) 6(直线AB平行于H面上的投影是( )。 1、尺寸界线用绘制。 2、是一直线(或平面)对另一直线(或平面)的倾斜程度。A(实长不变; B(长度缩短; C(聚为一点 7(已知立体的主、俯视图,正确的左视图是( ): 3、正投影的基本特性:(1) 、 (2) 、 (3) 。 4、轴测图分为和两大类。 5、组合体的组合形式分为、和综合三种基本组 合形式。 (a) (b) (c) (d)6、确定尺寸位置的几何元素(点、直线、平面)，称为。 7、按剖切范围的大小，剖视图可分为、、 和。 8(假想用剖切平面将机件的某处切断,仅画出( )图形,称为断面图。 8、标注时，大于半圆的圆弧应注 (直径、半径)，小于半圆的 圆弧应注 (直径、半径)。 A(可见结构 B(断面 9、根据零件在机器中的位置和作用所选定的基准称为。C(剖切结构 D(剖切平面后的结构
10、为零件加工和测量而选定的基准为。 9、在三投影面体系中，由前向后投射得到的视图，称为( );由上向11、国标中的每一标准均有专用代号，如“,,,,,,,,,,,,,下投射得到的视图，称为( );由左向右投射得到的视图，称为( )。,”其中”GB”表示。通常称为三面视图或三视图。 12、尺寸种类有、和总体尺寸。A(主视图;俯视图;左视图 B(左视图;主视图;俯视图 二、单项选择题(20分，每题2分) 1. A3号图纸的幅面尺寸B?L为:( ) C(俯视图;主视图;左视图 D(左视图;俯视图;主视图 A(594?841 B(420?594 C(297?420 D(210?297 10、选择正确的移出剖面图。 2. 一圆柱，用倾斜于轴线的平面去截，截交线的形状是( )。 A.圆 B.椭圆 C.矩形 D.以上都不对 3. 图样中的尺寸，以( )为单位时，不需标注计量单位的代号或名称。 9、正等轴测图中，沿三个轴向的轴向伸缩系数均为0.82，作图时为了方 便而简化为1。 ( ) 10、画组合体视图和识读组合体一般采用形体分析法。 ( ) 11、绘图铅笔用“B”和“H”表示铅芯的软硬程度。 ( ) 12、视图中的一个线框可能对应空间一个面，这个面可能是平面，也可能 是曲面，也可看作对应空间一个立体。 ( ) 13、件的每一尺寸，在图样上一般只标注一次，并应标注在反映该结构最 清晰的图形上。 ( ) 14、尺寸公差又简称公差，它是指允许尺寸的变动量，是实现零件互换性 的必备的重要条件。 ( ) 15、形位公差共有十四个项目，在零件图样中，形位公差应采用代号标注。

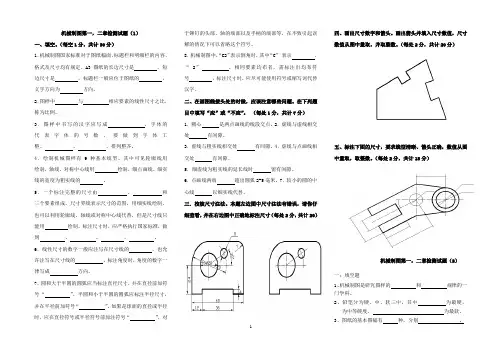

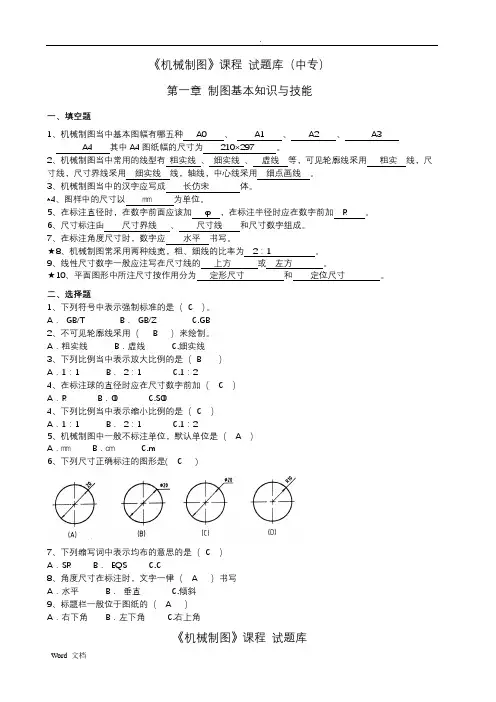

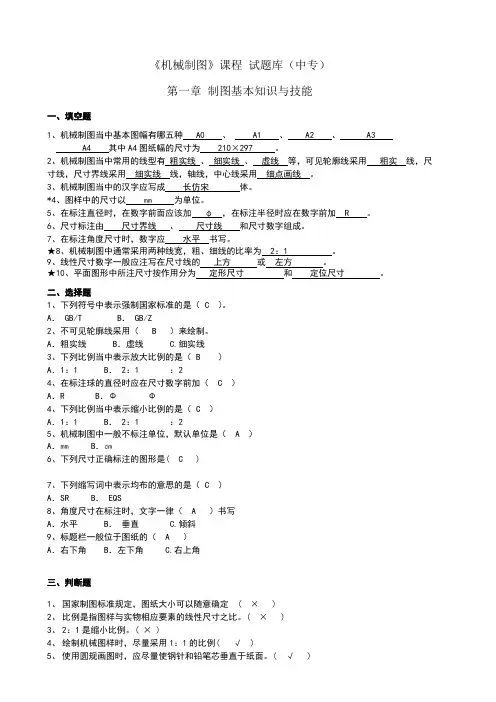

《机械制图》课程试题库（中专） 第一章制图基本知识与技能 一、填空题 1、机械制图当中基本图幅有哪五种A0 、A1 、A2 、A3 A4 其中A4图纸幅的尺寸为210×297 。 2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。 3、机械制图当中的汉字应写成长仿宋体。 *4、图样中的尺寸以㎜为单位。 5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R 。 6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。 7、在标注角度尺寸时，数字应水平书写。 ★8、机械制图中通常采用两种线宽，粗、细线的比率为2：1 。 9、线性尺寸数字一般应注写在尺寸线的上方或左方。 ★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。 二、选择题 1、下列符号中表示强制国家标准的是（C ）。 A．GB/T B．GB/Z C.GB 2、不可见轮廓线采用（ B ）来绘制。 A．粗实线B．虚线 C.细实线 3、下列比例当中表示放大比例的是（B ） A．1：1 B．2：1 C.1：2 4、在标注球的直径时应在尺寸数字前加（ C ） A．R B．Φ C.SΦ 4、下列比例当中表示缩小比例的是（C ） A．1：1 B．2：1 C.1：2 5、机械制图中一般不标注单位，默认单位是（ A ） A．㎜B．㎝ C.m 6、下列尺寸正确标注的图形是( C ) 7、下列缩写词中表示均布的意思的是（C ） A．SR B．EQS C.C 8、角度尺寸在标注时，文字一律（ A ）书写 A．水平B．垂直 C.倾斜 9、标题栏一般位于图纸的（ A ） A．右下角B．左下角 C.右上角
选择题（将正确答案的字母填入括号内） 1.将工程图所展示的图形按（ A ）的比例划出来的过程称为放样。 A. 1 ：1 B. 1 ：2 C .2 ：1 D. 1 ：3 2.在剪板机的下列参数中，只有（ C ）是可调的。 A. 剪刃前角 B. 剪刃后角 C. 上下剪刃间隙 D.剪刃高度 3.联合冲剪机与斜刃龙门剪板机相比，上下剪刃之间的夹角（ A ）。 A. 大 B. 小 C. 相近 D.相等 4.在下列各种形式的剪板机中，（ C ）剪下的工件变形最小。 A. 联合冲剪机 B. 斜刃剪板机 C. 平刃剪板机 D.双盘剪切机 5.联合剪床适用板材及型材板料的（ DC ）加工。 A. 拉伸 B. 弯曲 C. 冲孔 D.剪切 6.若薄钢板四周呈波浪变形时，校平时不应锤击钢板的（ ACD ）部 分。 A. 四边 B. 中间 C. 上下 D. 左右 7.当扁钢既有弯曲变形又有扭曲变形时，正确的矫正顺序为 （ A ）。 A. 先弯曲后扭曲 B. 先扭曲后弯曲 C. 弯曲扭曲同时进行 D.不确定 8.当角钢同时出现多种变形时，正确的矫正顺序为（ B ）。 A. 弯曲、扭曲.角变形 B. 扭曲、弯曲、角变形
C.角变形、扭曲、弯曲 D. 扭曲、角变形 9.采用（ A ）滚板机滚制筒形工件时，必须先对钢板的两端进行 预弯。 A. 三轴对称式 B. 三轴非对称式 C. 四轴对称式 D.四轴非对称式 10.在三轴滚板机上滚制筒形工件时，过弯是由于上轴辊向（ B ） 调节过量。 A. 上 B. 下 C. 前 D. 后 11.机械压力机的代号用字母（ A ）表示。 A. Ｊ B. Ｗ C. Ｑ D. Z 12.锉削平面时出现中间凸，两边低的原因是（ CD ） A. 划线不准 B. 锉刀选用不当 C.锉削时出现摇摆现象 D. 锉削姿势不正确 13.两支一套的手用丝锥，其头锥的不完整牙数是（ A ） A. 1—3 B. 3—5 C. 5—7 D. ６—８ 14.錾削低碳钢工件时，錾子的楔角应选用（ A ） A. 30—50度 B. 50—60度 C. 10—20度 D. ２０—３０度 15.錾削平面时，每次的錾削余量为（ C ）。 A. 0.5—1mm B. 3—4mm C. 2—3mm D. ４—５mm 16.头锥攻螺纹时 , 应在丝锥攻入（ A ）圈后 , 用角尺检查丝锥有 无歪斜。
机械制图单元测试试卷（中职类） 11/12学年 第 二 学期 《机械制图》课程 单元考试 姓名: 学号: 班级: 出卷人: （共10分，每题1分) 、国家标准中规定，A4图纸的幅面为（ ）。 、420×594 B 、420×297 C 、210×297 D 、841×594 、国家标准中规定，机械图样中书写的字体为（ ）。 、宋体 B 、长仿宋 C 、仿宋体 D 、黑体 、机械制图中所采用的投影方法为（ ）。 、中心投影法 B 、平行投影法 C 、正投影法 D 、斜投影法 、三投影面体系中，正立投影面用（ ）字母表示。 、M B 、N C 、V D 、W 、主视图是（ ）投影，在正立投影面上所得到的视图。 、由上向下 B 、由左到右 C 、由后到前 D 、由前向后 、机械制图中，比例2：1是（ ）。 、放大比例 B 、缩小比例 C 、原值比例 D 、以上均不正确 、有一平面与V 垂直，与H 面和W 面均倾斜，请问该平面是（ ）。 、正垂面 B 、铅垂面 C 、水平面 D 、侧垂面 、下列不属于平面立体的是（ ）。 、棱锥 B 、棱柱 C 、棱台 D 、圆台 、对于圆锥的三视图，下列说法正确的是（ ）。 、三个视图均为圆 、两个视图为圆，一个视图为三角形 、一个视图为圆，另外两个视图为全等的三角形 、一个视图为圆，另外两个视图为不全等的三角形 、当物体与投影面平行时，其投影反应物体的实际长度，这是正投影法的（ ）。 、积聚性 B 、真实性 C 、类似性 D 、以上均不正确
二、在括号中写出三视图的六方位关系，并填空。（15分） 1、主、俯视图，主、左视图，俯、左视图。 2、主视图反映物体的和； 俯视图反映物体的和； 左视图反映物体的和。 3、俯、左视图，远离主视图的一侧表示物体的面； 靠近主视图的一侧表示物体的面。 三、制图基础作图。（30分） 1、按要求在框格中书写字体。（5分）
2016-2017学年度第二学期期末考试 机械制图试卷 _________系班姓名 一、选择题：请将正确答案的序号填在题后的括号内。（26分） 1、物体的可见轮廓线用（）绘制。 A. 粗实线 B．细虚线 C．细实线 D 粗虚线 2、标注尺寸时，应尽可能使用符号和缩写词。其符号“＿＿＿＿＿”表示均布。 A、EQS B、GB/T C、HT D、C 3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。 A、Φ B、R C、SΦ D、SR 4、当直线或平面垂直于投影面时，其投影具有（）性质。 A．收缩性B．真实性C．积聚性 5、投射线与投影面垂直的平行投影法叫（）。 A．中心投影法B．正投影法C．斜投影法 6、三视图中，把产生于H面的投影称作_____________。 A 、俯视图 B、后视图 C 、左视图 D、主视图 7、已知空间一点A（7、9、10），则该点到H面的距离为______________。 A、7 B、9 C、 10 D、不确定 8、尺寸标注中，尺寸的种类不包括_______________。 A、定形尺寸 B、定位尺寸 C、总尺寸 D、局部尺寸 9、下列不属于回转体的是_______________。 A、棱柱 B、圆锥 C、圆柱 D、圆环
10、在下列四种说法中，选择一种正确的答案。 （ ） A. AB 是正垂线，BC 是铅垂线，CD 是侧垂线。 B. AB 是侧平线，BC 是一般位置直线，CD 是水平线。 C. AB 是正平线，BC 是侧平线， CD 是铅垂线。 D. AB 是水平线，BC 是一般位置直线，CD 是正平线。 11、在下列四种说法中，选择一种正确的答案。 （ ）
. 2010-2011学年第一学期期末考试十二校联考试卷 职高一年级机械制图（命题范围1-4章） （考试时间75分钟，满分120分） 一、选择题（每小题2分，共42分） 1、尺寸注法的基本规则中下列说法错误的是（） A．图样中的尺寸，若未加说明时以毫米为单位。 B．机件的真实大小与图形绘制的准确度有关。 C．机件的每一尺寸一般只标注一次。 D．图样中所标注的尺寸为该图样所示机件最后完工尺寸。 2、字母和数字可写成斜体和直体，斜体字头向右倾斜，与水平基准线成（） A．45度 B.60度 C.75度 D.90度 3、如果一个平面在V、H、W面上的三投影成为了三个平面，说明该平面在空间是（） A.一般位置平面 B.投影面平行面 C.投影面垂直面 4、正垂面在三投影面体系中，类似性投影在（） A．V、H面上； B. W、H面上； C. V、W面上.； D. V、H、W面上。 5、斜二轴测图的轴间角分别为 ( ) A. ∠YOZ=90°,∠XOY=∠XOZ=135° B. ∠XOZ=90°,∠XOY=∠YOZ=135° C. ∠XOZ=90°,∠XOY=∠YOZ=120° D. ∠XOZ=45°,∠XOY=∠YOZ=135° 6、斜二轴测图的轴测系数为( ) A. q=r=1,p=0.5 B .p=r=1,q=0.5 C. p=q=1,r=0.5 D. p=r=0.5,q=1 7、已知点A（20，0，0）和点B（20，0，10），点A和点B的相对位置，判断正确的是（） A.点B在点A前面 B.点B在点A上方，且重影于V面上 C.点A在点B下方，且重影在OX轴上 D.点A在点B前面 8、俯视图能反应物体的（）方位。 A.上下左右 B.前后左右 C.上下前后 D.上下 9、在主视图中积聚成一条斜线的平面是（） A.正垂面 B.侧平面 C.正平面 D.铅垂面 10、在图中的各组投影中，用△表示的投影能反映直线段实际长度的一组是( ) 11、点A的x坐标，反映了A点到（）。 A． H面的距离 B. V面的距离 C. W面的距离 D. 原点的距离 12、角度数字的书写要求（）。 A.一律水平方向书写 B. 随着角度方向而改变 C．与角度方向平行书写 D.视情况而定 13、A0图纸幅面是A4图纸幅面的（）。 A.4倍 B.8倍 C.16倍 D.32倍 14. 在标注圆和圆弧时，如果此圆弧>1/2圆周，则标注； 如果此圆弧<1/2圆周，则标注。 A． R ，φ B.φ，R C.φ，φ D. R ，R 15、A点和B点到V、H面的距离对应相等，这两点为（）。 A.H面的重影点； B.V面的重影点；
中职机械制图（第四版）1-3章练习试题(二) 一、填空题： 1、工程常用的投影法分为两类和，其中正投影法属于 投影法。 2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做。 3、在图纸上必须用画出图框，标题栏一般应位于图纸的方位。 4、比例是与相应要素的线性尺寸比，在画图时应尽量采用 的比例，须要时也可采用放大或缩小的比例，其中1：2为比例，2：1为比例。无论采用哪种比例，图样上标注的应是机件的尺寸。 5、机件的真实大小以图样上所标注的尺寸数值为依据与及无关。 6、标注尺寸的三要素、和。 7、标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。角度的尺寸数字一律按位置书写。当任何图线穿过尺寸数字时都必须。 8、平面图形中的线段有、和三种。 9、绘图板是用来固定，丁字尺是用来画。 10、在机械制图中选用规定的线型，虚线是用线，中心线、对称线就用 线。 11、标注圆的直径尺寸时，应在数字前加注符号，标注球的直径符号为。 12、图样上的尺寸，由线、线、尺寸数字和尺寸起止符号组成。 13、图样上的书写的汉字采用体，其字的宽度应为高度的。
14、图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。 15、图纸格式分为和种，按标题栏的方位又可将图纸格式分为和两种。 16、标题栏应位于图纸的标题栏中的文字方向为。 17、比例是指图中与其之比。图样上标注的尺寸应是机件的 尺寸，与所采用的比例关。 18、常用比例有、和三种；比例1：2是指是的2倍，属于比例；比例2：1是指是的2倍，属于比例。 19、图时应尽量采用比例，需要时也可采用或的比例。无论采用何种比例，图样中所注的尺寸，均为机件的。 20、汉字应用体书写，数字和字母应书写为体或体。 21、字号指字体的，图样中常用字号有号四种。 22、常用图线的种类有等八种。 23、图样中，机件的可见轮廓线用，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。虚线、细实线和细点划线的图线宽度约为粗实线的。 24、图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号或名称。 25、标注尺寸的三要素是、、。 26、尺寸标注中的符号：R表示，φ表示，Sφ表示，
中职机械制图（第四版）1-3章练习试题（二） 一、填空题： 1、工程常用的投影法分为两类____________ 和_______________ ，其中正投影法属于______ 投影法。 2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原 理标准或有关规定画出的图形，叫做 ____________ 。 3、在图纸上必须用______ 画出图框，标题栏一般应位于图纸的_____________ 方位。 4、比例是__________ 与____________ 相应要素的线性尺寸比，在画图时应尽量采用________ 的比例，须要时也可采用放大或缩小的比例，其中1：2为_________ 比例，2：1为_______ 比例。无论采用哪种比例，图样上标注的应是机件的 _____________ 尺寸。 5、机件的真实大小以图样上所标注的尺寸数值为依据与_______ 及 ___________ 无关。 6 标注尺寸的三要素__________ 、______________ 和________________ 。 7、标注水平尺寸时，尺寸数字的字头方向应_________ ;标注垂直尺寸时，尺寸数字的字头 方向应 ________ 。角度的尺寸数字一律按__________ 位置书写。当任何图线穿过尺寸数字时 者E必须_______ 。 8、平面图形中的线段有_______ 、__________ 和_____________ 三种。 9、绘图板是用来固定______________ ，丁字尺是用来画________________ 。 10、在机械制图中选用规定的线型，虚线是用_______________线，中心线、对称线就用 ____________________ 线。 11、标注圆的直径尺寸时，应在数字前加注符号_______ ，标注球的直径符号为______ 。 12、图样上的尺寸，由_____ 线、____________________ 线、尺寸数字和尺寸起止符号组成。 13、图样上的书写的汉字采用_______ 体，其字的宽度应为高度的___________ 。 14、图纸的幅面分为______________ 幅面和__________________ 幅面两类，基本幅面按尺寸 大小可分为 __________ 种，其代号分别为________________________ 。 15、图纸格式分为________________ 和______________ 种，按标题栏的方位又可将图纸格 式分为 _________________ 和_____________ 两种。 16、标题栏应位于图纸的_________________ 标题栏中的文字方向为__________________ 。
第1页 （共6页） 第2页 （共6页） Xxxxxxxxxxxx 职业教育中心 2017秋数控、汽修专业《机械制图》期末试卷 注 意 事 项 1.考试时间：90分钟。 2.请首先按要求在试卷标封处填写您的班级、姓名、学号。 3.请仔细阅读各种题目的回答要求，在规定位置填写答案。 4.不要在试卷上乱写乱画，不要在标封区填写无关内容。 一、填空题（每题0.5分，共20分） 1.工程常用的投影法分为两类 中心投影法 和 平行投影法 ，其中正投影法属于 平行投影法 投影法。 2.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理及有关规定画出的图形，叫做 三视图 。 3.三视图之间的投影规律是：主、俯视图___长对正 ____、主、左视图 高平齐 、俯、左视图 宽相等 。 4.图样中，机件的可见轮廓线用 粗实线 画出，不可见轮廓线用 细虚线 画出，尺寸线和尺寸界限用 细实线 画出，对称中心线和轴线用 细点划线 画出。 5.已知点A(30、10、20)，则点A 距V 面为 10 ，距H 面为 20 ，距W 面为 30 。 6.尺规绘图的方法和步骤有，1： 画图前的准备工作 2： 画底稿 ，3： 描深 。 4： 标注及填写标题栏 。 7.尺寸标注中的符号：R 表示 半径尺寸 ，Φ表示 直径尺寸 。 8.曲面基本体包含： 圆柱 ， 圆锥 和 球体 ， 圆环 等基本体。 9.图样中汉字的书写通常采用 长仿宋体 字体。 10.标注尺寸的四要素 尺寸线 、 尺寸界线 尺寸数字 和 箭头 。 。 11.比例是 图形 与 实物 相应要素的线性尺寸之比，在画图时应量采用 原值 的比例，须要时也可采用放大或缩小的比例，其中1：2为 缩小 比例，2：1为 放大 比例。无论采用哪种比例，图样上标注的应是机件的 实际 尺寸。 12．平面图形中的尺寸，按其作用可分为 定形尺寸 和 定位尺寸 两类。 13．已知定形尺寸和定位尺寸的线段叫 已知线段 ；有定形尺寸，但定位尺寸不全的线段叫 中间线段 ；只有定形尺寸没有定位尺寸的线段叫 连接线段 。 二、选择题（每题1分，共10分） 1.投影面垂直线有（ C ）反映实长。 A.一个投影 B ．两个投影 C.三个投影 Ｄ．四个投影 2.下列符号中表示强制国家标准的是（ C ）。 A ． GB/T B ． GB/Z C.GB 3.可见轮廓线采用（ A ）来绘制。 A ．粗实线 B ．虚线 C.细实线 4.列比例当中表示放大比例的是（ B ）。 A ．1：1 B ． 2：1 C.1：2 5.标注球的直径时应在尺寸数字前加（ B ）。 A ．R B ．Φ C.S Φ 6.下列比例当中表示缩小比例的是（ C ）。 A ．1：1 B ． 2：1 C.1：2 7.械制图中一般不标注单位，默认单位是（ A ）。 A ．㎜ B ．㎝ C.m 8. 垂直于H 面的平面称为（ B ） A 、正垂面 B 、铅垂面 C 、水平面 9.角度尺寸在标注时，文字一律（ A ）书写 。 A ．水平 B ． 垂直 C.倾斜 10.题栏一般位于图纸的（ A ）。 A ．右下角 B ．左下角 C.右上角 三、作图题（共70分）
制图试题 一、填空题 1、由两个或两个以上组成的物体称为组合体。 2、画、读组合体视图的基本方法是法。 3、组合体的组合方式有、和三种。 4、按剖切范围分，剖视图可分为、和三类。 5、断面图分为：和两种。 6、同一零件各剖视图的剖面线方向间隔。 7、六个基本视图的名称 为：、、、、、。 8、螺纹的五个基本要素分别为：、、、螺距（导程）和。内外螺纹连接时，两者的五要素必须。 9、零件图四大内容 是：、、、。 10、组合体尺寸标注的基本要求 为：、、。 11、导程S和螺距P的关系是____ ___。 12、外螺纹在非圆视图中，大径用表示、小径用表示。 13、零件图的尺寸标注要求 是：、、、。 14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。 15、局部剖视图用线分界且不应和图样上其他图线重合。 16、螺纹终止线用绘制。 17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用 表示，齿根圆用线表示，或省略不画。 18、视图可以分为、、、四种。 19、主视图能反映物体的和尺寸 二、选择题 1、对于平面相接的组合体，下列说法正确的是。 A、结合面一定有线隔开 B、结合面一定没有线隔开 C、当结合面不平齐时，两者中间有线隔开 2、关于两形体相切，下列说法正确的是。 A、由于相切处是光滑过渡的，两者之间没有分界线 B、两者之间有相贯线 C、视具体情况，有时有线，有时无线 3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。 A、圆 B、双曲线 C、椭圆 4、下列关于组合体的尺寸注法说法错误的是。 A、要尽量集中标注在一个或两个视图上，这样便于看图 B、对称结构的尺寸，一般要对称标注 C、应使大的尺寸在内，小的尺寸在外进行标注
胶州市职业教育中心2015—2016学年第一学期 部《机械制图》期中试卷 15年级用 一、选择题（每题2分，共40分） 1. 图纸的幅面代号有（）种。 A．3种 B．5种 C．4种 D．6种 2．国家标准中规定标题栏正常情况下应画在图纸的（）。 A．左上角B．左下角 B．右上角D．右下角 3．用下列比例分别画同一个机件，所绘图形最大的比例是（）。 C．A．1:1 B．1:5 D．C．5:1 D．2:1 4．一个完整的尺寸所包含的三个基本要素是（）。 A．尺寸界线、尺寸线和箭头B．尺寸界线、尺寸线和尺寸数字 C．尺寸界线、尺寸数字和箭头D．尺寸线、箭头和尺寸数字5．图形上标注的尺寸数字表示（）。 A. 画图的尺寸B．随比例变化的尺寸 C．机件的实际尺寸 D．图线的长度尺寸 6．标注角度的尺寸时，角度数字应（）注写。 A．水平方向书写B．与线性尺寸数字的方向一致 C．竖直方向书写D．向心方向书写 7．在尺寸标注中，尺寸线为（）。 A．粗实线B．细实线 B．细点画线D．双点画线 8．在标注锥度时，锥度符号的方向应与图中锥度的方向（） A．一致 B．垂直 C．倾斜 D．任意。 9．俯视图反映了物体的什么方位（）。 A．上下B．左右 C．上下前后D．前后左右 10．三视图中"宽相等"是指哪两个视图之间的关系（）。 A．左视图与俯视图B．主视图和左视图 C．主视图和俯视图D．主视图和侧视图 11、A点的坐标为（20，0，20），该点在（）。 A、空间点 B、面上点 C、轴上点 D、原点 12、点A（15，19，26），点B（15，25，30），点C（26，19，32），点D（15，19，30） 四个点中，重影点在H面内的是（） A、点A和点B B、点A和点C C、点C和点B D、点A和点D 13、直线AB的V、H面投影均反映实长，该直线为( )。 A.水平线 B.正垂线 C.侧平线 D.侧垂线 14、某平面的H面投影积聚成为一直线，该平面为（）。 A.水平面 B.正垂面 C.铅垂面 D.一般位置线 15、一般位置平面在三个投影面上的投影具有（） A、真实性 B、积聚性 C、扩大性 D、收缩性 16、直线AB的正面投影反映为一点，该直线为( )。 A.水平线 B.正平线 C.铅垂线 D.正垂线 17、某直线的V面投影反映实长，该直线为（）。 A.水平线 B.正平线 C.侧平线 D.正垂线 18、已知点A(10，10，10)，点B(10，10，50)，则( )产生重影点。 A.在H面 B.在V面 C.在W面 D.不会 19、空间两点A(15,12,10),B（10,30,20），我们说A在B正（）方。 A.左后下 B.左前上 C.右前上 D.右后上 20.下列哪一个平面能在V面内反映实形（）。 A、正平面 B、水平面 C、侧平面 D、一般位置平面 二作图题 1修改图中标注错误的尺寸（8分） 2、绘制一个直径为30mm的圆，并绘制内接正五边形。.(保留作图痕迹)10分
` 2010-2011学年第一学期期末考试十二校联考试卷 职高一年级机械制图（命题范围1-4章） （考试时间75分钟，满分120分） 一、选择题（每小题2分，共42分） 1、尺寸注法的基本规则中下列说法错误的是（） A．图样中的尺寸，若未加说明时以毫米为单位。 B．机件的真实大小与图形绘制的准确度有关。 C．机件的每一尺寸一般只标注一次。 > D．图样中所标注的尺寸为该图样所示机件最后完工尺寸。 2、字母和数字可写成斜体和直体，斜体字头向右倾斜，与水平基准线成（） A．45度度度度 3、如果一个平面在V、H、W面上的三投影成为了三个平面，说明该平面在空间是（） A.一般位置平面 B.投影面平行面 C.投影面垂直面 4、正垂面在三投影面体系中，类似性投影在（） A．V、H面上； B. W、H面上； C. V、W面上.； D. V、H、W面上。 5、斜二轴测图的轴间角分别为 ( ) … A. ∠YOZ=90°,∠XOY=∠XOZ=135° B. ∠XOZ=90°,∠XOY=∠YOZ=135° C. ∠XOZ=90°,∠XOY=∠Y OZ=120° D. ∠XOZ=45°,∠XOY=∠YOZ=135° 6、斜二轴测图的轴测系数为( ) A. q=r=1,p= B .p=r=1,q= C. p=q=1,r= D. p=r=,q=1 7、已知点A（20，0，0）和点B（20，0，10），点A和点B的相对位置，判断正确的是（） A.点B在点A前面 B.点B在点A上方，且重影于V面上 C.点A在点B下方，且重影在OX轴上 D.点A在点B前面 8、俯视图能反应物体的（）方位。 A.上下左右 B.前后左右 C.上下前后 D.上下 9、在主视图中积聚成一条斜线的平面是（） 。 A.正垂面 B.侧平面 C.正平面 D.铅垂面 10、在图中的各组投影中，用△表示的投影能反映直线段实际长度的一组是( ) 11、点A的x坐标，反映了A点到（）。 A． H面的距离 B. V面的距离 C. W面的距离 D. 原点的距离 12、角度数字的书写要求（）。 A.一律水平方向书写 B. 随着角度方向而改变 C．与角度方向平行书写 D.视情况而定 ; 13、A0图纸幅面是A4图纸幅面的（）。 倍倍倍倍 14. 在标注圆和圆弧时，如果此圆弧>1/2圆周，则标注；
