储层敏感性（“五敏”）

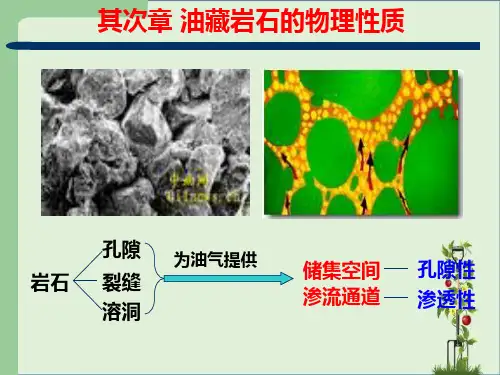

几乎所有井的油层都会受到不同程度的损害，油层损害必然导致产能损失及产量下降。储层对于各种类型地层损害的敏感性程度，即为储层敏感性。
1、速敏性是指因流体流动速度变化引起地层微粒运移、堵塞喉道，导致渗透率下降的现象。速敏性研究的目的是在于了解储层的临界流速及渗透率的变化与储层中液体流动速度的关系。
地层微粒是指地层中包括粘土微粒和其它矿物的碎屑微粒在内的所有可移动微粒，它的存在是引起速敏性的内因。
2、水敏性储层中粘土矿物及其它自生矿物在原始地层条件下处于一种含有一定矿化度的盐水环境中，当淡水或低矿化度的水进入地层后，由于环境条件的改变，这些矿物就会发生膨胀、分散、脱落和运移，减小或堵塞储层喉道，造成储层渗透率降低，地层这种遇淡水降低渗透率的现象称水敏性。
3、酸敏性：用各种酸液处理地层，已成为油气田开发改造过程中的常用措施，它可以清除井筒附近地层的酸溶性堵塞，溶蚀岩石矿物，扩大油气流通通道，改善油气层渗流能力。在酸处理过程中，如果酸液选择或施工程序不合理，也会对地层造成损害。酸液进入地层后，与地层中的酸敏性矿物发生反应，产生沉淀或释放出微粒，使地层渗透率下降的现象称为酸敏性。
4、碱敏性是指碱性工作液进入储层后，与储层岩石或储层液体接触，并使储层渗流能力下降的现象。
5、压敏性：应力敏感性是指岩石渗透率随有效应力（或称净围压）的增加而下降的现象。
