CCD-280R产品说明
目录
第一章概述22222222222222222222222222222222222222221
第二章工作原理2222222222222222222222222222222222221
第三章技术参数2222222222222222222222222222222222222
第四章安装与说明22222222222222222222222222222222222
第五章操作与调整22222222222222222222222222222222225
第六章维护与保养22222222222222222222222222222222226
第七章常见故障与处理方法222222222222222222222222227
附：色选精度及色选带出比说明2222222222222222222222228
第一章概述
CCD大米色选机具有双视，二次分选功能的精选设备，同时保留了一次分选的功能，两者可以自由选择。在技术上采用了先进、环保、可靠的LED光源，双视CCD摄像图像数据采集专有技术和超强DSP运算处理内核以及高频电磁喷射机构，是集光、机、电、气、磁于一体的高科技产品，可将被选产品物料中的异色颗粒自动剔除，具有选别精度高，响应速度快，操作维护简便，结构紧凑，外观造型美观大方等特点，在国际上处于领先水平，可广泛用于粮食、油料、医药、化工等行业，特别适用于大米、花生、芝麻、瓜子、沙棘、豆类等颗粒状物料的精选。
第二章工作原理
被选物料从顶部的集米斗进入机器，通过供料装置（振动器）的振动，将被选物料沿供料分配槽下落，通过米道上端，顺米道加速下滑进入分选室内的观察口，并从图像处理传感器CCD和背景装置间穿过，在LED光源的作用下，CCD接受来自被选物料的合成光信号，使系统产生输出信号，并放大处理后传输至DSP运算处理系统，然后由控制系统发出指令驱动喷射电磁阀动作，将其中异色颗粒吹至出料斗的废料腔内流走。而好的被选物料继续下落至接料斗的成品腔内流出，从而使被选物料达到精选的目的。
1
玉米色选机基本机械结构的研究 摘要目前玉米色选主要由杂粮色选机完成，针对玉米色选的独立机型还很少。本文 以天津市光学精密机械研究所某型号玉米色选机为例简介了基于CCD传感器的专门用于玉米色选的玉米色选机工作原理、基本机械结构及其他相关技术特性。玉米色选机可将玉米原粮中带有的霉变发黑的玉米及玉米莛等杂质剔除，保证经过色选后的玉米的品质。 关键词玉米分选；色选机；机械结构 玉米原粮中的杂质不良品主要来源于两方面。一方面是由于农业机械化的推广，使玉米在脱粒时掺杂部分玉米莛等杂质；另一方面玉米由于仓储后如存储不当易发生霉变等变质现象。这就给后续加工时带来原料质量问题，所以在进行玉米再次加工时要将不良品杂质剔除，保证原料质量。玉米原粮中良品和不良品见图1。顾玉米分选已经成为粮食加工中一道不可避免的工序，玉米色选机是实现粮食分选工艺的加工机械。玉米色选机的诞生可以为粮食分选工序节省大量的人力物力财力，为粮食加工企业带来丰厚的利益。玉米色选机是集光、机、电、气动于一体的高科技综合技术，是实现粮食精制过程机械化、自动化必不可少的粮食加工设备。 图1 良品与不良品物料 1、玉米色选机的工作原理 玉米色选是利用CCD光学成像技术对玉米中异色颗粒及杂质进行筛选的一道工序。在玉米物料运抵加工地点后要确定单位时间内的产量，产量与色选机精度成反比即单位时间内产量越大色选效果越差。为解决产量和色选精度的问题可以增加色选机色选通道来解决。但增加色选通道又会使色选机机身长度过长，而钣金加工件易在长度过长的情况下产生形变，造成机械结构不稳定等问题。因此，本文介绍了一种新型机械结构的色选机。图2为此种机械结构的3D示意图。如图2所示结构可有效解决为达到产量要求增加色选通道而使色选机跨度过长问题。除去产量因素含杂率也是影响色选效果的关键因素之一。含杂率即玉米原粮中异色颗粒及杂质所占比例，玉米物料里的含杂率直接影响到玉米色选机的色选精度，含杂率越高色选精度越低，效果越差。所以一般在开机工作前，根据玉米物料的含杂率、产量等来设置色选机工作模式等相关参数。参数设置完毕后，将被选玉米通过提升机械装入色选机进料斗内，玉米此时从进料斗经振动喂料器为溜槽通道（即色选通道，其表面应平整光滑无跳动现象）供料。米粒在溜槽通道内进行摆列整形调速形成单层速度均匀的玉米流滑出溜槽通道，坠落到CCD镜头探测区内。色选机主控系统根据CCD镜头采集的数据对米流进行分析判别，将米流中不良品利用高速喷气阀吹出米流，进入不良品斗中。经过色选的优质玉
操作规程编号：YTO-FS-PD899 色选机安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
色选机安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 一、开机步骤 重要事项: 如果系统电源被关闭，在运行产品前，重要事项如果系统电源被关闭，在运行产品前，要用一个小时的时间完成开机步骤。完成开机步骤。1. 清洁所有窗口和背景，验证内部和外部橡皮辊或刷子干净无污染，且接触传送带的整个横宽面。2. 确保所有的安全防护板均已稳固地安装到位，关闭并拴上所有防护门。3. 打开分选机的供气和供水开关。4. 打开设备电源开关。5. 打开位于操作员控制面板上的主电源开关。注意：分选机开启大约5 分钟以后，才能打开灯光系统，等待约30 分钟，使灯光系统变热和稳定。6. 确认水压计的读数介于20 至100 psi 之间，确认工厂气压计的读数介于75 至120 psi 之间，确认喷射气压为60 psi，必要时调整。7. 显示“状态”页面。纠正分选机状态，对所有相机进行标准化设置。8. 确定屏幕底部的“设置”名称与正被分选的产品相吻合。9. 启动分选并验证所有的相机均正常工作。 10. 启动带式输送机。观察皮带的运行。如果皮带不跟踪，
色选机电控系统设计
色选机的电控系统是色选机的控制中心，负责对色选机各个部件的初始设定，监视用户在操作终端的任何操作执行相应程序，使色选机各个部件协调工作。 1 色选机电控系统的构成和作用 色选机电控系统的构成如1所示，主控板和触摸屏以及逻辑控制单元组成色选机的电控系统。 主控板作为电控系统的核心，起到桥梁作用，将整个系统紧密联系在一起。主控板负责数据存储，监视触摸屏参数调整，给信号板，电机驱动板，喂料板输送参数，以及逻辑控制单元的输入。 触摸屏作为人机界面，所有指令在触摸屏上完成，反馈画面在触摸屏上显示。当修改数据时，给主控板提供中断，由主控板判断并读取，进而向相关的电路板传递。 所有数据在主控板上存储，开机初始数据由主控板通过串口传给触摸屏显示，并将初始数据传给其他相关电路板，将逻辑控制的初始数据传给逻辑控制单元。 SIEMENS公司的逻辑控制单元LOGO！输出触点容量较大，并为其加装扩展模块作为执行机构，用于控制喂料起停，背景板调节的起停，喷气阀工作的起停，清扫，根据不同的色选状态，对灯光进行组合。 信号及分离板拾取前置板的信号，将其提供给主控板，再由主控板传给触摸屏显示波形，信号及分离板根据主控板传来的控制数据进行运算判断，对气阀驱动板和灯板提供信号，由气阀驱动板驱动气阀，将异色粒剔
喂料板驱动振动喂料器，调节喂料量大小；电机驱动板驱动背景板调节系统，对光电箱的背景光进行调节，以适应不同的物料。 气阀驱动板为执行机构，驱动气阀，将废料剔除。 2 色选机电控系统的设计方案 色选机的电控系统的设计分硬件设计和软件设计。主控板根据触摸屏的Memory Link Communication协议与其通讯，按照事先设定的中断协议，执行相应的程序，根据与其他电路板接口定义，传送相应的数据。 SIEMENS公司的LOGO！12/24RC的触点只有4个，为其加装DM8 12/24R 扩展4个触点，共8个触点，作为执行机构，负责外围强电的控制，触点分配如下： a.喷气控制占1个。 b.喂料控制占1个。 c.清扫五通阀控制占2个，选用三位五通阀，清扫过后无杆气缸中无气压，可以延长气缸的寿命。 d.背景板调整电机控制占2个，在非调节状态，电机不会动作，提高可靠性，延长位置检测电位器的寿命。 e.灯光组合控制占2个，前侧的两根灯管可以单独控制，这样可提供腹白异色同时选功能。 Pro-face触摸屏作为人机界面，所有指令在触摸屏上完成，反馈画面
精心整理 振动清理筛操作规程 1、目的 为规范色选机的操作方法，保证色选机安全有效的运转。 2、适用范围 小米生产车间色选机 3 4 开机 出比。 （2 （3 自动调整：在调整好模式及精度、振动器流量后，并且保持集米斗有米的情况下，请按下“自动调整”（约10秒钟）松手，色选机开始清灰，第四组振动器开始下米，屏幕上开始显示“调整中……”，线位值分别将从400变化到600，然后自己找到一个最合适的前、后线性值数值（比如说500）基本不变化为佳！第四组振动器停止下米，清灰结束，也意味着前和后线性值已调好。返回主操作界面即可开机生产。
手动调整只要在色选机通电后就可以操作，前提是必须知道以前“同种米质、同种色选模式”下曾经色选效果比较好的前和后线性值（比如前线性值为490，后面为502），那么通过线性值下面的数值输入框将该数值直接输入就可以，但是准确率没有“自动调整”高，所以色选机工作时可能不是处于最佳状态。?注意：? 1)、整个色选机线性值的调整需5分钟左右时间，必须保证有足够量的小米（因 2) 3) 4 5 停机 （1 （2 （3 （4）空压机、储气罐、过滤器的排水。 维护与保养? 米道的保养?
对米道进行打扫时，请不要使用硬制的东西或尖锐的东西区碰米道，以防划伤米道，对于表面灰尘可以使用清灰气枪予以打扫；粘贴在米道上的粉尘，可以用软软的棉布擦拭，或使用用了很长时间的光滑筷子包一层棉布进行擦拭。分选室玻璃是否有粉尘? 分选室玻璃上有粉尘，可以使用棉布进行擦拭，或者在棉布上蘸少许酒精进行擦拭，在擦拭前，可以把色选机的选米板卸下，便于擦拭。一定要在气阀关 1 2 3、? 2 1、检查吹嘴板口是否堵塞。 2、气阀供电电源插头与电磁阀插座接触不好，请紧固该处插件 3、供气气压不足或很低，请检查气路 ?4、气阀内有异物或水分，请注意排水? 色选机整机基本不色选?
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 色选机安全操作规程(新版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
色选机安全操作规程(新版) 一、开机步骤 重要事项:如果系统电源被关闭，在运行产品前，重要事项如果系统电源被关闭，在运行产品前，要用一个小时的时间完成开机步骤。完成开机步骤。1.清洁所有窗口和背景，验证内部和外部橡皮辊或刷子干净无污染，且接触传送带的整个横宽面。2.确保所有的安全防护板均已稳固地安装到位，关闭并拴上所有防护门。3.打开分选机的供气和供水开关。4.打开设备电源开关。5.打开位于操作员控制面板上的主电源开关。注意：分选机开启大约5分钟以后，才能打开灯光系统，等待约30分钟，使灯光系统变热和稳定。6.确认水压计的读数介于20至100psi之间，确认工厂气压计的读数介于75至120psi之间，确认喷射气压为60psi，必要时调整。7.显示“状态”页面。纠正分选机状态，对所有相机进行标准化设置。8.
确定屏幕底部的“设置”名称与正被分选的产品相吻合。9.启动分选并验证所有的相机均正常工作。10.启动带式输送机。观察皮带的运行。如果皮带不跟踪，请立即停止输送机并联系维护人员纠正皮带跟踪。11.用少许测试产品或其它允许的步骤确定系统正在分选。 12.启动进料振动机。 二、关机步骤 A.短期关机 关机时间不超过小时（当天还继续使用）:短期关机关机时间不超过12小时 1.停止产品流，等待所有产品离开分选机。 2.关闭并锁定带式输送机。 3.清洁所有窗口和背景。 B.长期关机 关机时间超过小时（当天不再使用）:长期关机关机时间超过12小时当天不再使用）小时 停止产品流，等待所有产品离开分选机。关闭进料振动机和带式输送机。显示系统页面，选择关机按钮。选择断电按钮。关闭位

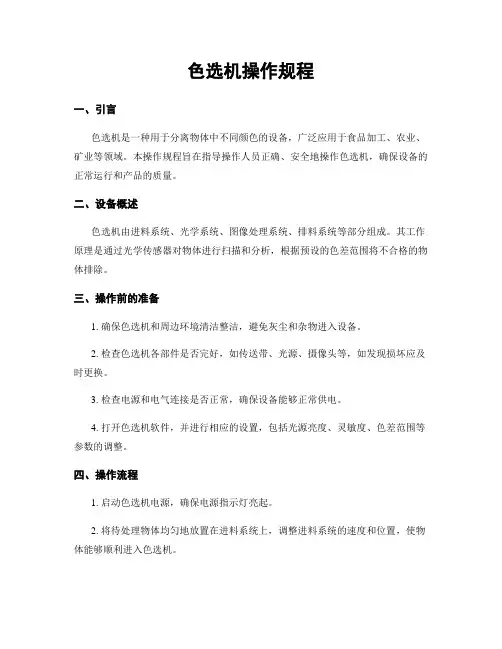

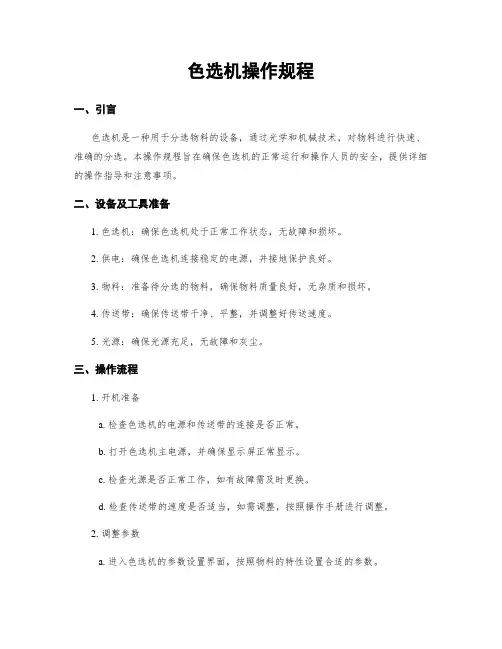

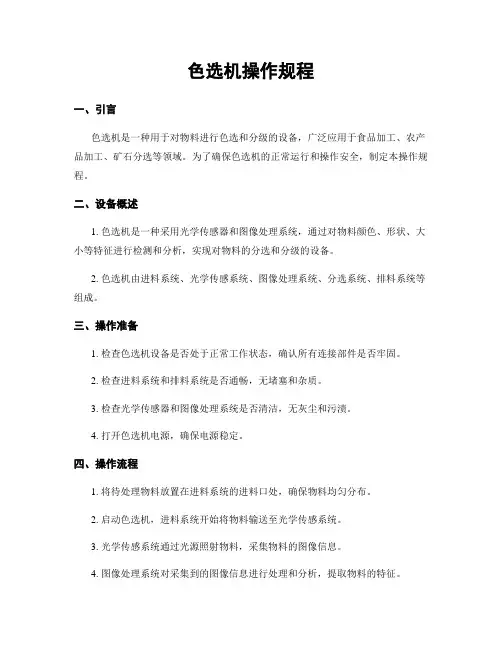

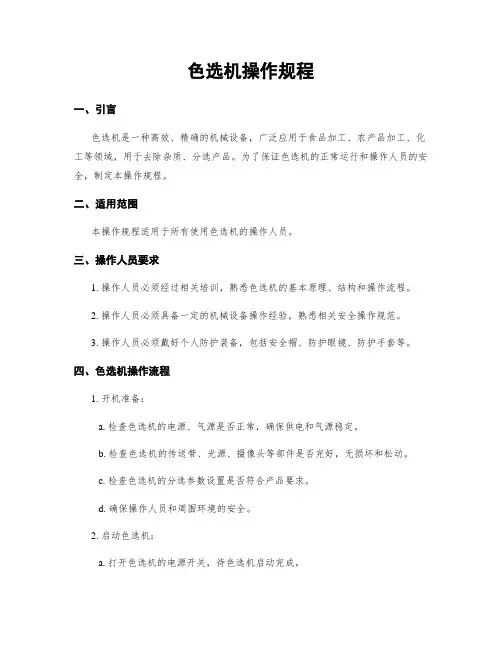

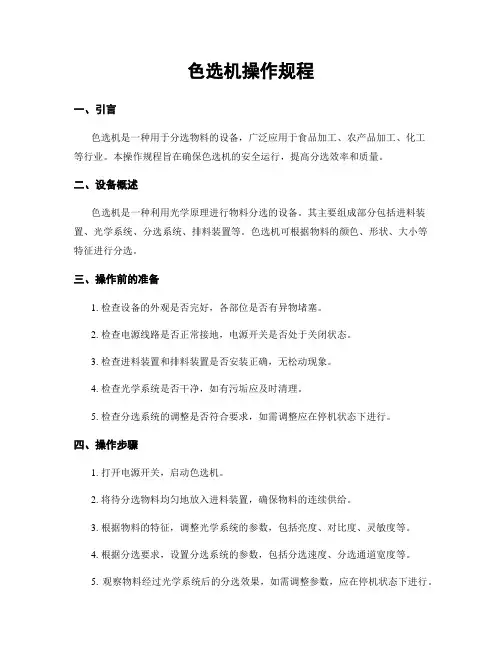

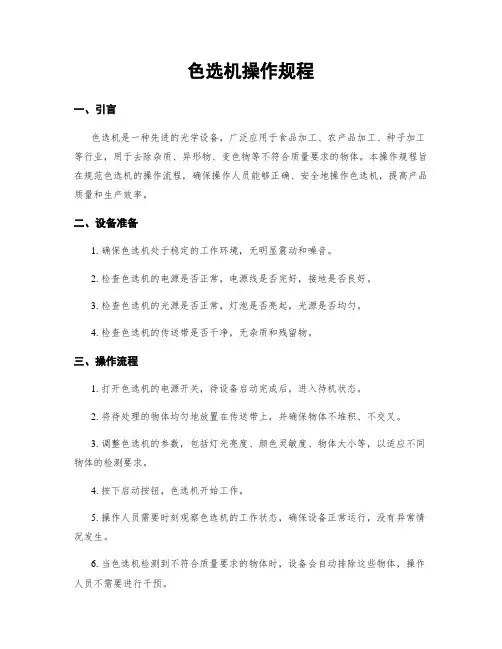

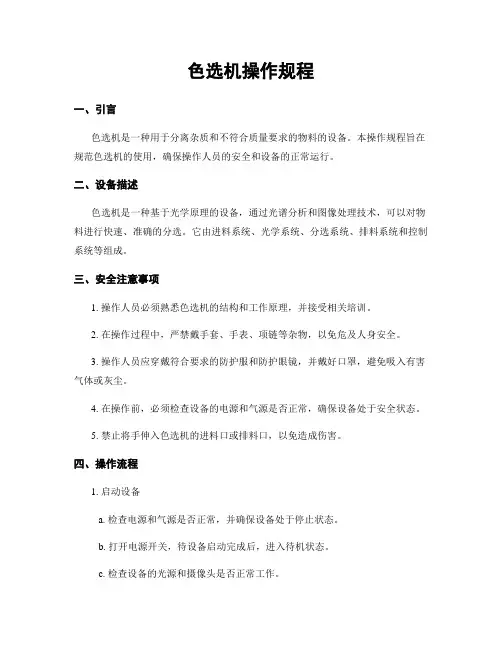

色选机操作规程 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
振动清理筛操作规程 1、目的 为规范色选机的操作方法，保证色选机安全有效的运转。2、适用范围 小米生产车间色选机 3、责任人 业务部主管：曲万龙操作工：王荣 4、操作步骤 开机 按绿色按钮，打开色选机主电源，等约30秒色选机清灰结束后点击一下触摸屏，进入色选机主控制界面。再进行下一步操作：（1）模式精度设置：请根据原粮含异色的实际情况或米厂对成品米的要求选择不同的色选模式，然后根据不同的色选模式进行精度的设置。分别将前一次、二次，后一次、二次的色选灵敏度调到正常生产灵敏度（比如220）左右。注意一次和二次灵敏度之间数值差最好不要超过10。一次主要控制成品米的色选效果，二次主要控制带出比。 （2）供料设置：要求一次流量（1-5组振动器）控制均匀，不一定要求数值一样大，二次流量（6，7组振动器）小且均匀。（3）线性值的调整：分为“手动调整”和“自动调整”两种。自动调整：在调整好模式及精度、振动器流量后，并且保持集米斗有米的情况下，请按下“自动调整”（约10秒钟）松手，色选机开始清灰，第四组振动器开始下米，屏幕上开始显示“调整中……”，线位值分别将从400变化到600，然后自己找到一个最合适的前、后线性值数值（比如说500）基本不
变化为佳！第四组振动器停止下米，清灰结束，也意味着前和后线性值已调好。返回主操作界面即可开机生产。 手动调整只要在色选机通电后就可以操作，前提是必须知道以前“同种米质、同种色选模式”下曾经色选效果比较好的前和后线性值（比如前线性值为490，后面为502），那么通过线性值下面的数值输入框将该数值直接输入就可以，但是准确率没有“自动调整”高，所以色选机工作时可能不是处于最佳状态。 注意： 1)、整个色选机线性值的调整需5分钟左右时间，必须保证有足够量的小米（因为在调整中如果有1秒钟断米了，调整后的参数都将不准确，这个过程是不色选的，所以需要耐心等待）。 2)、线性值调整过程中不可以进行诸如流量、精度以及其他任何参数的调整，否则调整后的线性值数值会有较大的误差（即在调整过程中不允许点击触摸屏幕上的任何按键）。 3)、线性值没有调好之前，请不要按“运行”按键。 4）按“运行”按钮，色选机开始色选，处于正常工作状态。 5）请根据实际生产的流量、对成品米的要求以及废料的带出比情况，适当的对色选机的精度和振动器的流量进行微调。 停机
操作规程编号：LX-FS-A77543 色选机操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
色选机操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、检查色选机是否与其它设备设施绝缘。检查是否有单独接地线且接地完好。否则立即处理。 2、检查电源稳压器是否工作正常，否则立即处理。 3、检查色选机工作环境：温度保持在0℃ ~45℃，避免阳光或灯光直射，防尘、防震动。否则立即处理。 4、压缩空气必须清洁、干净、无油，压力 0.5~0.7MPa，供气量不小于2.5m3/min。否则立即处理。 5、接通色选机电源，色选机预热不小于30分
钟。 6、检查色选机相机玻璃是否干净。如有灰尘，应立即清理干净。 7、打开吸风，压缩空气开关置于开的位置，选择好色选模式，打开振荡喂料器开关给料。 8、设备自检后进入正常工作状态时，检查色选后的物料是否符合质量标准，如有必要，可对灵敏度进行小的调整。 9、定期检查显示屏上是否有故障信息，如有则须及时按《设备维修维护手册》中步骤处理。 10、定期检查喂料系统和接料器是否有灰尘或糠粉堆积，如有须停机清理。 11、停料后，先关闭振荡喂料器。把压缩空气开关置于关的位置上。 12、检查色选机相机玻璃是否干净。如有灰
