G E超声波流量计探头安装说明
将探头安装堵头的外丝螺纹用生料带密封或涂抹红色小瓶中的密封胶后旋入短管内丝，此部分管线通介质后不能拆卸，其后的探头可拆卸维护（涂抹耦合剂）
然后在探头端面涂上耦合剂并旋入堵头的内丝螺纹中，旋到底使探头端面与堵头端面相接触。注意生料带不要挡住探头端面（超声波信号发射面）。
继续涂抹导电膏，将防爆不锈钢桶状防爆盒安装，需先将电缆接头从防爆盒另一侧穿进接好才可完全拧上罩帽；
如↓所示，将终端接头与防爆盒连接，将电缆紧固密封，则传感器安装完成。
各类超声波流量计说明书 超声波流量计种类有很多，有便携式，手持式，一体式，分体式等，以下是几种超声波流量计的具体技术参数说明。 便携式超声波流量计： 一、概述: TCS-600P型便携式超声波流量计采用国际上最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。精确度高、重复性好，内置一体式智能打印机可实时、定时打印;具有全中文显示、功能强大、一致性好、操作简单、携带方便、电池工作时间长等特点。适用于各种工业现场的在线标定和巡检测量。 二、基本技术参数: ※测量精度：优于1% ※重复性：优于0.2% ※测量周期：500ms(每秒2次，每个周期采取128组数据) ※电池：内置镍镉充电电池可以连续工作24小时 ※安装方式:外敷安装，操作简单、方便 ※显示：2行汉字同屏显示瞬时流量、累计流量、信号状态 ※信号输出：隔离RS485通信协议、MODBUS协议，兼容国内其它厂家同类产品通讯协议 ※打印输出：内置热敏一体式打印机，实现及时或定时打印 ※其它功能：自诊断，提示当前工作状态是否正常
※采用智能充电方式，直接接入AC 220V，充足后自动停止，显示绿灯三、外型尺寸及标准配置: 手持式超声波流量计： 一、概述: TcS-600B型手持式超声波流量计采用国际上最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。精确度高、重复性好，具有全中文显示、功能强大、一致性好、操作简单、携带方便、电池工作时间长等特点。适用于各种工业现场的在线标定和巡检测量。 二、基本技术参数
※测量精度：优于1% ※重复性：优于0.2% ※测量周期：500ms(每秒2次，每个周期采取128组数据) ※电池：内置镍镉充电电池可以连续工作15小时 ※安装方式:外敷安装，操作简单、方便 ※显示：4行汉字同屏显示瞬时流量、累计流量、信号状态 ※其它功能：内置数据记录器可记录时间、累计流量、信号状态、工作时间等 自诊断，提示当前工作状态是否正常 ※信号输出：标准数据口RS232用于联网检测或导出记录数据 ※采用智能充电方式，直接接入AC220V，充足后自动停止，显示绿灯三、外型尺寸及标准配置: 固定式超声波流量计，分体式超声波流量计： 一、概述： TCS-600F型固定分体式超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收专利技术和硬件参数无关化设计方法;通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。
基于BP神经网络的超声波流量计的设计 学习调整能力，能够适应动态变化的环境。主要介绍流量测量基本原理、硬件结构以及软件设计，最后通过多种环境下的测试和结果分析，证明了该流量计适应性强、精确度高。关键词：STM32；神经网络；时差法；广义互相关算法 中图分类号：TN926?34；TP311 文献标识码：A 文章编号：1004?373X（2016）16?0006?04 Abstract：A ultrasonic flowmeter taking time?difference method for pipe flow measurement was designed based on the controller STM32. In order to improve the environmental suitability and flow measurement accuracy，the generalized cross?correlation time?delay estimation algorithm based on the BP neural network filtering is applied to time?difference detection. The algorithm filters the mixed noise by combining and optimizing the multiple filters with specific statistical characteristics，has self?learning and self?adjusting ability，and is able to adapt to the dynamic changing environment. The basic principles of the flow measurement，hardware structure and software design are mainly introduced in this paper. The strong adaptability and high accuracy of the flowmeter were proved through test in a variety of environment and the result analysis. Keywords：STM32；neural network；time?difference method；generalized cross ?correlation algorithm 流量的精确测量对提高人们的生活质量、企业的生产效率，对节约型社会的建立都有着非常
目录 1. 概述 (1) §1.1 引言 (1) §1.2 主要特点 (1) §1.3 工作原理 (1) §1.4 装箱单（标准配置） (2) §1.5 正面视图 (3) §1.6 典型用途 (3) §1.7 数据的完整性和内置时钟 (3) §1.8 产品的识别 (4) §1.9 基本技术参数 (4) 2.开始测量 (5) §2.1 内置电池 (5) §2.2 通电 (5) §2.3 键盘 (6) §2.4 窗口操作 (6) §2.5 快速输入管道参数步骤 (7) §2.6 传感器安装位置的选择 (9) §2.7 传感器的安装 (10) §2.7.1 传感器的安装距离 (10) §2.7.2 V方式安装传感器 (10) §2.8.3 Z方式安装传感器 (11) §2.8.4 W方式安装传感器 (11) §2.8.5 N方式安装传感器 (12) §2.8 检查安装 (12) §2.8.1 信号强度 (12) §2.8.2 信号质量（信号良度） (13) §2.8.3 总的传输时间和时差 (13) §2.8.4 传输时间比 (13) 3.菜单窗口详解 (14) §3.1 菜单窗口简介 (14) §3.2 菜单窗口详解 (15) 4.怎样使用 (20) §4.1 怎样判断流量计是否工作正常 (20) §4.2 怎样判断管道内的液体流动方向 (20) §4.3 怎样改变系统的测量单位制 (20) §4.4 怎样选择流量单位 (20) §4.5 怎样选择累积器倍乘因子 (20)
§4.6 怎样打开和关闭累积器 (21) §4.7 怎样实现流量累积器清零 (21) §4.8 怎样恢复出厂设置 (21) §4.9 怎样使用阻尼器稳定流量显示 (21) §4.10怎样使用零点切除避免无效累积 (21) §4.11怎样静态校准零点 (21) §4.12怎样修改仪表系数（标尺因子）标定校准 (22) §4.13怎样使用密码保护 (22) §4.14怎样使用内置数据记录器 (22) §4.15怎样使用频率输出功能 (22) §4.16怎样设置累积脉冲输出 (23) §4.17怎样产生输出报警信号 (23) §4.18怎样使用蜂鸣器 (24) §4.19怎样使用OCT输出 (24) §4.20怎样修改日期时间 (24) §4.21怎样调整LCD显示器的对比度 (25) §4.22怎样使用RS232串行口 (25) §4.23怎样查看每日、每月、每年流量 (25) §4.24怎样使用工作计时器 (25) §4.25怎样使用手动累积器 (25) §4.26怎样了解电池剩余电量的工作时间 (25) §4.27怎样给电池充电 (25) §4.28怎样查看电子序列号和其他细节 (26) 5.问题处理 (27) §5.1硬件上电自检信息及原因对策 (27) §5.2工作时错误代码（状态代码）原因及解决办法 (27) §5.3 其他常见问题问答 (28) 6. 联网使用及通信协议 (30) §6.1 概述 (30) §6.2 流量计串行口定义 (30) §6.3 通信协议 (30) §6.4 功能前缀和功能符号 (32) §6.5 键值编码 (33) 7. 质量保证及服务维修支持 (34) §7.1 质量保证 (34) §7.2 公司服务 (34) §7.3 软件升级服务 (34)

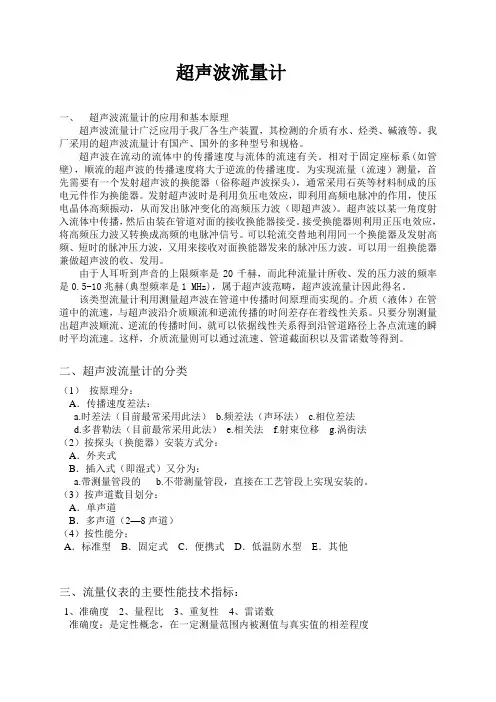

超声波流量计原理分类及详细说明 一、超声波流量计工作原理: 超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。超声脉冲穿过管道从一个传感器到达另一个传感器，就像一个渡船的船夫在横渡一条河。当气体不流动时，声脉冲以相同的速度（声速，C）在两个方向上传播。如果管道中的气体有一定流速V（该流速不等于零），则顺着流动方向的声脉冲会传输得快些，而逆着流动方向的声脉冲会传输得慢些。这样，顺流传输时间tD 会短些，而逆流传输时间tU会长些。这里所说的长些或短些都是与气体不流动时的传输时间相比而言；根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。起声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。 根据对信号检测的原理，目前超声波流量计大致可分传播速度差法(包括：直接时差法、时差法、相位差法、频差法)波束偏移法、多普勒法、相关法、空间滤波法及噪声法等类型。其中以噪声法原理及结构最简单，便于测量和携带，价格便宜但准确度较低，适于在流量测量准确度要求不高的场合使用。 由于直接时差法、时差法、频差法和相位差法的基本原理都是通过测量超声波脉冲顺流和逆流传报时速度之差来反映流体的流速的，故又统称为传播速度差法。其中频差法和时差法克服了声速随流体温度变化带来的误差，准确度较高，所以被广泛采用。按照换能器的配置方法不同，传播速度差拨又分为：Z法(透过法)、V法(反射法)、X法(交叉法)等。 波束偏移法是利用超声波束在流体中的传播方向随流体流速变化而产生偏移来反映流体流速的，低流速时，灵敏度很低适用性不大。 多普勒法是利用声学多普勒原理，通过测量不均匀流体中散射体散射的超声波多普勒频移来确定流体流量的，适用于含悬浮颗粒、气泡等流体流量测量。 相关法是利用相关技术测量流量，原理上，此法的测量准确度与流体中的声速无关，因而与流体温度，浓度等无关，因而测量准确度高，适用范围广。但相关器价格贵，线路比较复杂。在微处理机普及应用后，这个缺点可以克服。 噪声法(听音法)是利用管道内流体流动时产生的噪声与流体的流速有关的 原理，通过检测噪声表示流速或流量值。其方法简单，设备价格便宜，但准确度低。 以上几种方法各有特点，应根据被测流体性质．流速分布情况、管路安装地点以及对测量准确度的要求等因素进行选择。一般说来由于工业生产中工质的温度常不能保持恒定，故多采用频差法及时差法。只有在管径很大时才采用直接时差法。对换能器安装方法的选择原则一般是：当流体沿管轴平行流动时，选用Z 法；当流动方向与管铀不平行或管路安装地点使换能器安装间隔受到限制时，采用V法或X法。当流场分布不均匀而表前直管段又较短时，也可采用多声道(例如双声道或四声道)来克服流速扰动带来的流量测量误差。多普勒法适于测量两相流，可避免常规仪表由悬浮粒或气泡造成的堵塞、磨损、附着而不能运行的弊病，因而得以迅速发展。随着工业的发展及节能工作的开展，煤油混合(COM)、
超声波流量计的优缺点以及注意事项 超声波流量计的优缺点以及注意事项 外夹式或者管段式超声波流量仪表是以"速度差法"为原理，测量圆管内液体流量的仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。产品达到国内外先进水平，可广泛应用于石油、化工、冶金、电力、给排水等领域。 超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。 原理 根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。 超声流量计和超声波流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，它是发展迅速的一类流量计之一。 超声波流量计采用时差式测量原理:一个探头发射信号穿过管壁、介质、另一侧管壁后，被另一个探头接收到，同时，第二个探头同样发射信号被*个探头接收到，由于受到介质流速的影响，二者存在时间差Δt，根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt，进而可以得到流量值Q 优缺点 优点 超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。它的测量准确度很高，几乎不受被测介质的各种参数的干扰，尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。 缺点 现今所存在的缺点主要是可测流体的温度范围受超声波换能铝及换能器与管道之间的耦合材料耐温程度的限制，以及高温下被测流体传声速度的原始数据不全。目前我国只能用于测量200℃以下的流体。另外，超声波流量计的测量线路比一般流量计复杂。这是因为，一般工业计量中液体的流速常常是每秒几米，而声波在液体中的传播速度约为1500m/s左右，被测流体流速(流量)变化带给声速的变化量zui大也是10-3数量级.若要求测量流速的准确度为1%，则对声速的测量准确度需为10-5~10-6数量级，因此必须有完善的测量线路才能实现，这也正是超声波流量计只有在集成电路技术迅速发展的前题下才能得到实际应用的原因。 超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示。 超声波流量计常用压电换能器。它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生超声波振劝。超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，以便检测。发射换能器利用压电元件的逆压电效应，而接收换能器则是利用压电效应。 超声波流量计换能器的压电元件常做成圆形薄片，沿厚度振动。薄片直径超过厚度的10倍，以保证振动的方向性。压电元件材料多采用锆钛酸铅。为固定压电元件，使超声波以合适的角度射入到流体中，需把元件故人声楔中，构成换能器整体(又称探头)。声楔的材料不仅要求强度高、耐老化，而且要求超声波经声楔后能量损失小即透射系数接近1。常用的声楔材料是有机玻璃，因为它透明，可以观察到声楔中压电元件的组装情况。另外，某些橡胶、塑料及胶木也可作声楔材料。 特点功能 特点 ◆独特的信号数字化处理技术，使仪表测量信号更稳定、抗干扰能力强、计量更准确。 ◆无机械传动部件不容易损坏，免维护，寿命长。 ◆电路更优化、集成度高、功耗低、可靠性高。 ◆智能化标准信号输出，人机界面友好、多种二次信号输出，供您任意选择。 ◆管段式小管径测量经济又方便，测量精度高。 注意事项
超声波流量计的选型与分类 关键词：超声波流量计选型与分类多普勒便携式流量计固定式时差式 超声波流量计是一种利用超声波脉冲来测量流体流量的速度式流量仪表。近几年来，随着技术的发展，利用超声波脉冲测量流体流量的技术发展很快，基于不同原理，适用于不同场合的各种超声波流量计得到了广泛应用，同时也对广大用户提出如何进一步的了解超声波流量计、怎样选择合适的超声波流量计，使用过程中，应该注意些哪些问题等等，上海森逸技术人员结合现国内超声波流量计的发展情况及多年来现场应用经验，对上述问题进行了探讨。 超声波流量计选型与分类： 选型主要有以下几点：管道壁厚、外径，介质，管内流量是否含有杂质，测量介质的温度，测量介质为气体时，还需要知道气体的压力，除此之外，还应根据用户实际情况和测量需要合理选型。 1、多普勒超声波流量计 换能器经过管道内液体中的悬浮颗粒或气泡后，频率发生偏移，当管道条件、换能器安装位置、发射频率、声速确定以后，通过测量频移就可得到流体流速，进而求得流体流量。只能用于测量含有适量能反射超声波信号的颗粒或气泡的流体，如工厂排放液、未处理的污水、杂志含量稳定的工厂过程液等。要注意它对被测介质要求比较苛刻，即不能是洁净水，同时杂质含量要相对稳定，才可以正常测量，而且不同厂家的仪表性能及对被测厂家的要求也不一样。选择此类超声波流量计即要对被测介质心中有数，也要对所选用的超声波流量计的性能、精度和对被测介质的要求有深入的了解。 2、便携式超声波流量计 主要用于校对管道上已安装其它流量仪表的运行状态，进行一个区域内的流体平衡测试，检查管道的当时流量情况等。如果不作固定安装，而用于这些用途时，选用便携式超声波流量计既方便又经济。 3、时差式超声波流量计 时差式超声波流量计是利用声波在流体中顺流传播和逆流传播的时间差与流体流速成正比，这一原理来测量流体流量。 目前生产最多、应用范围最广泛的是时差式超声波流量计。它主要用来测量洁净的流体流量，在自来水公司和工业用水领域，得到广泛应用。 4、管道式超声波流量计 精度最高，可达到±0.5%，而且不受管道材质、衬里的限制，适用于流量测量精度要求高的场合。但随着管径的增大，成本也会随增加，通常情况下，选用中小口径的管段式超声波流量计，较为经济。 5、固定式超声波流量计 如果有足够的安装空间，使用插入式换能器代替外贴式换能器，彻底消除了管衬、结垢及管壁对超声波信号衰减的影响，测量稳定性更高，也大大减小了维护工作量。而且，由于插入式换能器也可以不断流安装，所以其应用正在不断推广。有的厂家推出了内部为数字化电路的超声波流量计，其特点是采用数字电路处理信号，纠错能力增强，取样及时，精度提高(模拟电路的精度为±1.5%，数字电路可以达到±1.0%)，而且集成度提高，仪表体积大大减小，有多种信号输出模式供选择，在实际应用也取得了很好的效果。用户在使用中可以和模拟电路的超声波流量计进行比较。超声波流量计的功能选择，用户可以根据实际情况来确定。如果测量双向流体，一定要选择带有正负计量功能的超声波流量计；如果用户需要定期了解流体在一定时段有流量情况，可以选择带打印机的超声波流量计。总之，所选择的超声波流量计的功能既要满足用户需要，也不必贪多求全，造成许多功能闭置不用，而增加购买成本。

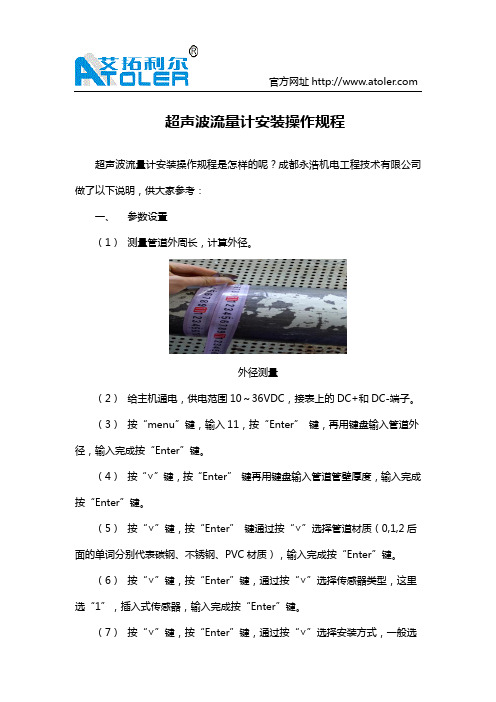

超声波流量计安装要求 超声波流量计安装要求： FV 系列超声波流量计常规测量时需要输入下列参数： 1. 管道外径 2. 管壁厚度 3. 管材 4. 衬材参数（如有的话 , 可包括衬里厚度和衬材声速） 5. 流体类型 6. 探头类型 （因为主机可支持多种不同探头） 7. 探头安装方式 上述参数条件的输入步骤一般遵循下列设置步骤 : 1. 键入 MENU 1 1 进入 11 号窗口输入管外径后键入 ENT 键； 2. 键入▼/- 进入 12号窗口输入管壁厚度后键入 ENT 键； 3. 键入▼/- 进入 14号窗口 ENT ,▲/+或▼/- 4. 键入▼/- 进入 16号窗口 ENT ,▲/+或▼/- 5. 键入▼/- 进入 20号窗口 ENT ,▲/+或▼/- 6. 键入▼/- 进入 23号窗口 ENT ,▲/+或▼/- 7. 键入▼/- 进入 24号窗口 ENT ,▲/+或▼/- 8. 键入▼ /- 进入 25 号窗口，按所显示的安装距 离及上步所选择的安装方式安 装好探头 （见本章安装部分 ） ； 9. 键入 MENU 0 1 进入 01 号窗口显示测量结果 选择测量点 超声波流量计的安装在所有流量计的安装中是最简单便捷的， 只要选择一个合适 的测量点， 把测量点处的管道参数输入到流量计中， 然后把探头固定在管道上即 可。 为了保证测量精度， 选择测量点时要求选择流体流场布均匀的部分， 一般应遵循 下列原则： 1. 选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段（流体 向上流动）或水平管段。 选择管材后键入 ENT 键； 选择 衬材后键入 ENT 键； 选择流体类型后键入 ENT 键； 选择探头类型后键入 ENT 键； 选择安装方式后键入 ENT 键；
1引言 近几年来，随着电子技术、数字技术和声楔材料等技术的发展，利用超声波脉冲测量流体流量的技术发展很快。基于不同原理，适用于不同场合的各种形式的超声波流量计已相继出现，其应用领域涉及到工农业、水利、水电等部门，正日趋成为测流工作的首选工具。 2超声波流量计的测量原理 超声波流量计常用的测量方法为传播速度差法、多普勒法等。传播速度差法又包括直接时差法、相差法和频差法。其基本原理都是测量超声波脉冲顺水流和逆水流时速度之差来反映流体的流速，从而测出流量；多普勒法的基本原理则是应用声波中的多普勒效应测得顺水流和逆水流的频差来反映流体的流速从而得出流量。 2.1时差法测量原理 时差法测量流体流量的原理如图1所示。它利用声波在流体中传播时因流体流动方向不同而传播速度不同的特点,测量它的顺流传播时间t1和逆流传播时间t2的差值,从而计算流体流动的速度和流量。 图1超声波流量计测流原理图 设静止流体中声速为c，流体流动速度为v，把一组换能器P1、P2与管渠轴线安装成θ角，换能器的距离为L。从P1到P2顺流发射时，声波传播时间t1为： 从P2到P1逆流发射时，声波的传播时间t2为：
一般c>>v，则时差为： 单声道测试系统只适用于小型渠道水位和流速变化不大的场合。大型渠道水面宽、水深大，其流速纵横变化也较大，须采用多声道超声波测流才能获得准确的流量值，见图2。应用公式(5)、(6)可测得流量Q。 以上各式中：d为垂直于水流方向上两换能器之间水平投影的距离，为声道数，S为两声道之间的过水断面面积。 图2多声道超声波流量计测流原理图 2.2多普勒法测量原理 多普勒法测量原理，是依据声波中的多普勒效应，检测其多普勒频率差。超声波发生器为一固定声源，随流体以同速度运动的固体颗粒与声源有相对运动，该固体颗粒可把入射的超声波反射回接收器。入射声波与反射声波之间的频率差就是由于流体中固体颗粒运动而产生的声波多普勒频移。由于这个频率差正比于流体流速，所以通过测量频率差就可以求得流速，进而可以得到流体流量，如图3。
超声波流量计系统的设计 樊伟佳 （陕西理工学院电信工程系电子信息工程专业,2012级1班，陕西汉中 723004） 指导教师：秦伟 [摘要]超声波流量计是利用超声波在流体中的传播特性来测量流量的计量仪表，并且以其非接触式的测量、高精度等特点在工业生产、医药、水资源等领域有着广泛的应用。本设计利用时差法超声波流量计原理，针对超声波流量计测量精度容易受温度影响的问题，利用改进型算法避免温度对测量精度的影响。设计系统时选择了一些基本电路设计了以下电路：超声波发射电路，超声波接收电路，LED显示电路，主从单片机电路，电源电路以及存储电路等，成功实现了瞬时流量的测量与辅助功能的实现，总的来说，本次设计的超声波流量计具有精度高、测量范围大、安装方便、测试操作简单等特点。另外，本次设计的超声波流量计适用于管道和明渠流量测量,适合测量的流体：水或其它杂质较少的液体,管径或明渠宽度：0.3～20m,流速：0.1～12m/s。 [关键词]超声波流量计；单片机；时差法； The Design of Ultrasonic Flow Meter System Fan Weijia (Grade 04,Class 1,Major electronics and information engineering，Electronics and information engineering Dept.，Shaanxi University of Technology，Hanzhong 723000，Shaanxi) Tutor: Qin Wei [Abstract]: Ultrasonic flowmeter is the use of ultrasonic wave propagation characteristics in the fluid to measure the flow rate measuring instruments, and its non-contact measurement, high accuracy and other characteristics in industrial production, medicine, water and other fields have a wide range of applications. This design uses the principle of transit-time ultrasonic flowmeter, ultrasonic flowmeter for measurement accuracy easily affected by temperature problems using the improved algorithm to avoid the effect of temperature on the measurement accuracy. Design system selected some basic circuit design of the following circuits: ultrasonic transmitter circuit ultrasonic receiver circuit, LED display circuit, master-slave microcontroller circuit, power circuit and a memory circuit, successfully realized its measurement and accessibility of instantaneous flow, Overall, this design ultrasonic flowmeter has high accuracy, wide measuring range, easy installation, simple test operation. In addition, this ultrasonic flowmeter design suitable for pipes and open channel flow measurement, suitable for measuring fluid: water or other impurities, less liquid, open channel diameter or width: 0.3 ~ 20m, flow rate: 0.1 ~ 12m / s. [Key words]:Ultrasonic flowmeter; single chip microcomputer; time difference method;
超声波流量计探头的安装方法 TK-CSBL超声波流量计在安装的时候一定要确定安装的位置，这样才能够更好的不让安装超声波流量计出现问题，如果在安装超声波流量计的时候出现了问题，那么将会是非常麻烦的一个处理。所以大家一定要清楚在安装的时候，安装的位置应该避开什么东西。 1、避免在水泵、大功率电台、变频，即有强磁场和震动干扰处安装机器; 2、选择管材应均匀致密，易于超声波传输的管段; 3、要有足够长的直管段，安装点上游直管段必须要大于10D(注：D=直径)，下游要大于5D; 4、安装点上游距水泵应有30D距离; 5、流体应充满管道; 两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45o 范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。如果受安装地点空间的距离而不能水平对称安装时，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装传感器 在安装探头之前，选择出管材致密部分进行探头安装，须把管外欲安装探头的区域清理干净，除去一切锈迹油漆，最好用角磨机打光，再用干净抹布蘸丙酮或酒精擦去油污和灰尘，然后在探头的中心部分和管壁涂上足够的耦合剂 探头间距以两探头的最内距离边缘为准在输入了所需的参数以后，查看显示窗口25所显示的数字，并使探头的间距符合25号窗口的数据。 TK-CSBL超声波流量计探头安装方法共有四种。这四种方式分别是v法、z 法、n法和w法。下面分别说明。一般地在小管径时(dn15~200mm)可先选用v 法;v法测不到信号或信号质量差时则选用z法，管径在dn200mm以上或测量铸铁管时应优先选用z法。 一般情况下是标准的安装方法，使用方便，测量准确。可测管径范围为15mm 至大约400mm;安装探头时，注意两探头水平对齐，其中心线与管道轴线水平。 当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚，造成v 法安装信号弱，机器不能正常工作时，要选用z法安装。原因是;使用z法时，超声波在管道中直接传输，没有折射(称为单声程)，信号衰耗小。z法可测管径范围为100mm至6000mm。实际安装流量计时，建议200mm以上的管道都要选用z法(这样测得的信号最大)。
超声波流量计和电磁流量计各自特点及区别比较 叙述了超声波流量计和电磁流量计在概论、工作原理、分类和工作性能的区别，提出，我国现阶段2种最常用流量计的特征和不同优势。 1超声波流量计和电磁流量计的概念 超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。超声流量计和电磁流量计一样,因仪表流通通道未设置任何阻碍件,均属无阻碍流量计,是适于解决流量测量困难问题的一类流量计,特别在大口径流量测量方面有较突出的优点,近年来它是发展迅速的一类流量计之一。 电磁流量计是1种根据法拉第电磁感应定律来测量管内导电介质体积流量的感 应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线。 2超声波流量计和电磁流量计的工作原理 超声波流量计由超声波换能器、电子线路及流量显示和累积系统3部分组成。超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示。 超声波流量计常用压电换能器。它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生超声波振动。超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，以便检测。发射换能器利用压电元件的逆压电效应，而接收换能器则是利用压电效应。电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的2个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。导电性液体在垂直于磁场的非磁性测量管内流动，与流动方向垂直的方向上产生与流量成比例的感应电势，电动势的方向按“弗来明右手规则”。 3超声波流量计和电磁流量计的分类 根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。根据对信号检测的原理，目前超声波流量计大致可分传播速度差法(包括：直接时差法、时差法、相位差法、频差法)波束偏移法、多普勒法、相关法、空间滤波法及噪声法等类型。其中以噪声法原理及结构最简单，便于测量和携带，价格便宜但准确度较低，适于在流量测量准确度要求不高的场合使用。 由于直接时差法、时差法、频差法和相位差法的基本原理都是通过测量超声波脉冲顺流和逆流传报时速度之差来反映流体的流速的，故又统称为传播速度差法。其中频差法和时差法克服了声速随流体温度变化带来的误差，准确度较高，所以被广泛采用。按照换能器的配置方法不同，传播速度差拨又分为：Z法(透过法)、V法(反射法)、X法(交叉法)等。
学号：14111501202 湖南理工学院 毕业论文 题目：超声波流量计的设计 作者：刘阳届别：2011级 院别：机械工程学院专业：机械电子工程 指导老师：周红波职称：讲师 完成时间: 2015.5.10
摘要 超声波流量计是利用超声波在流体中的传播特性来测量流量的计量仪表。凭借其非接触测流、仪表造价基本上与被测管道口径大小无关、精度高、测量范围大、安装方便、测试操作简单等自身的优势被认为是较好的大管径流量测量仪表，在电力、石油、化工特别是供水系统中被广泛应用。然而，由于超声波流量计只是在近几十年才出现的一种新型仪表，还有很多不完善的地方，比如成本较高、精度不够等，有必要对其加以改进和提高。 本设计与传统的机械式流量仪表不同，它具有机械式仪表所不具备的优点，而且因其采用高精度时间测量芯片TDC-GP2进行时间测量，保证了测量的精度。本设计采用时差法原理进行测量流体流速，进而计算出瞬时流量。 论文从流量计的发展历史和背景到超声波流量计的原理、特点以及国内外发展概况，详细地介绍了超声波流量计。另外，论文又详细研究了时差法超声波流量计的理论知识，并在理论基础上研究了超声波流量计的硬件电路与软件部分，其中所用的高精度时间测量芯片TDC-GP2以及单片机STC89C58RD+是本设计的核心部分。本设计成功实现了瞬时流量的测量与辅助功能的实现，有较广阔的研究前景。 绪论 1.1流量计的发展历史与现状概述 数千年前，人们为了适应水利和农业灌溉的需要，就已经开始关注流量测量的问题。流量测量作为人类文明的一种标志，是计量科学技术的组成部分之一，它不仅广泛用于农业和水利，也广泛用于化工、石油、冶金以及人民生活各个领域之中，一直得到世界各国政府和企业的重视，而且重视程度一直在不断加强。 最早的流量测量发生在公元前1000年，古埃及人通过对尼罗河流量的测量来预计当年收成的好坏，古罗马人利用孔板测量的方法在修建引水渠时进行流量测量。而到目前为止，流量计的发展也有了几百年的时间，早在1738年，瑞士人丹尼尔·伯努利以伯努利方程为基础，利用差压法测量水流量；后来意大利人
超声波流量计正确使用规范 1、零流量的检查 当管道液体静止，而且周围无强磁场干扰、无强烈震动的情况下，表头显示为零，此时自动设置零点，消除零点飘移，运行时须做小信号切除，通常可流量小于满程流量的5%，自动切除。同时零点也可通过菜单进行调整。 2、仪表面板键盘操作 启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、小速度、大速度等。只有所有参数输入正确，仪表方可正确显示实际流量值 3、流量计的定期校验 为了保证流量计的准确度，要进行定期的校验，通常采用更高精度的便携式超声波流量计进行直接对比，利用所测数据进行计算:误差=(测量值-标准值)/标准值，利用计算的相对误差，修正系数，使得测量误差满足±2%的误差，即可满足计量要求。该操作简单方便，可有效提高计量的准确度。 使用过程中需注意事项： 1、当管道内流体方向是由下向上的时候，可以使用超声波流量计测量。如果液体流向是自上向下的，这个管道是不适合用超声波流量计测量流量数。 2、如测量的管径低于DN15，选择进口超声波流量计，目前国产
超声波流量计对于小管径测量，测量精度很难达到技术要求。当测量的介质为常温时，可选择国产超声波流量计，温度在120 ℃到200 ℃时，应选择进口超声波流量计。 3、测量管道比较老旧的工况，尽量使用单声层(Z法)方法安装探头，不要使用双声道和多声道(V、W法)。单声道更容易接收信号，不容易产生错误信号，能够保证高精度测量。 4、超声波流量计的传感器安装处和管壁反射处必须避开接口和焊缝。同时也要避免在水泵、大功率变频等即有强磁场和震动干扰处安装传感器，安装点上游距水泵应有30D以上的距离，保证流体充满管道。要有足够长的直管段，安装点上游直管段必须要大于等于10D(注：D=管段直径)，下游要大于5D。 5、超声波流量计的传感器安装处的管道衬里或污垢层不能太厚，否则会影响声音传播速度，进而影响测量精度。衬里、锈层与管壁间不能有间隙。对于锈蚀严重的管道，可先处理掉表面的锈层，保证声波正常传播。传感器工作面与管壁之间保持有足够的耦合剂，不能有空气和固体颗粒，以保证耦合良好。 6、测量前，要对管道的外周长(用卷尺)、壁厚(用测厚仪)、管道外壁的温度(表面温度测量仪)等进行测量，能够更利于超声波流量计的参数设定，使测量数据更加准确。当遇到管道有油漆或涂层的管道时候，可以先用角磨机或打磨机等设备处理管道表面图层，然后再用砂纸磨平，这样保证超声波流量计的流量传感器安装点光滑、平整，有利于探头与管道良性接触。
毕业设计说明书超声波流量计的设计
目录 1 绪论 (1) 1.1 超声波流量测量技术发展概述 (1) 1.2 常用流量计类型和性能比较 (2) 1.3 超声波流量计的特点和用途 (3) 1.4 超声波流量计 (3) 1.4.1 多普勒超生波流量计 (4) 1.4.2 时差法超生波流量计 (4) 2 超声波流量计原理 (5) 2.1 超声波简介 (5) 2.1.1 超声波的频率 (5) 2.1.2 超声波的发生 (5) 2.2 研究超声波流量计测水量需用：时差法 (5) 3 时差法超声波流量计的总体设计 (7) 3.1 流量计设计参数 (7) 3.2 换能器的安装 (7) 3.3 测量原理 (8) 3.3.1 声学原理 (8) 3.3.2 测时原理 (9) 3.4 系统硬件框图 (11) 4 时差法超声波流量计的硬件设计 (13) 4.1 超声波换能器的选择 (13) 4.2 超声波发射/接收电路 (13) 4.2.1 超声波发射电路 (14) 4.2.2 超声波接收电路 (15) 4.2.3 采样保持电路 (18) 4.2.4 电压比较电路的设计 (20) 4.2.5 切换控制电路 (21)
4.3 信号采集及控制电路 (21) 4.3.1 从单片机的选取 (21) 4.3.2 电路设计 (22) 4.4 信号处理及人机接口电路 (22) 4.4.1 主单片机系统方案 (22) 4.4.2 数据存储电路 (24) 4.4.3 键盘电路 (24) 4.4.4 时钟电路 (25) 4.4.5 液晶显示电路 (26) 4.4.6 与从单片机通信接口 (27) 4.4.7 与PC机通讯接口 (28) 4.5 硬件抗干扰设计 (29) 4.5.1 干扰的来源 (29) 4.5.2 抗干扰措施 (30) 5 时差法超声波流量计的软件设计 (31) 5.1 主单片机软件设计 (31) 5.2 从单片机部分软件设计 (32) 5.2.1 从单片机软件流程图 (32) 5.3 单片机软件抗干扰措施 (33) 5.3.1 数据采集误差的软件对策 (33) 5.3.2 控制状态失常的软件对策 (33) 6 系统误差分析 (34) 6.1 系统误差分析 (34) 6.1.1 误差基本理论 (34) 6.1.2 误差产生因素 (35) 7 结论 (40) 参考文献 (41) 致谢 (43)
超声波流量计的测量原理 超声波流量计是工业生产中一个非常重要的特殊控制系统，对工业生产有着重要的意义。目前，超声波流量计被广泛应用到各个工业生产中，用来测量液体流量效果十分显著。本文将对超声波流量计的测量原理进行简述。 当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，其关系符合下列表达式 其中 θ为声束与液体流动方向的夹角 M 为声束在液体的直线传播次数 D 为管道内径 Tup 为声束在正方向上的传播时间 Tdown为声束在逆方向上的传播时间 ΔT=Tup –Tdown 设静止流体中的声速为c，流体流动的速度为u，传播距离为L，当声波与流体流动方向一致时(即顺流方向)，其传播速度为c+u;反之，传播速度为c-u.在相距为L的两处分别放置两组超声波发生器和接收器(T1,R1)和(T2,R2)。当T1顺方向，T2逆方向发射超声波时，超声波分别到达接收器R1和R2所需要的时间为t1和t2,则湿度传感器探头, , 不锈钢电热管PT100 传感器, , 铸铝加热器, 加热圈流体电磁阀 t1=L/(c+u) t2=L/(c-u) 由于在工业管道中，流体的流速比声速小的多，即c>>u,因此两者的时间差为▽t=t2-t1=2Lu/cc 由此可知，当声波在流体中的传播速度c已知时，只要测出时间差▽t即可求出流速u，进而可求出流量Q。利用这个原理进行流量测量的方法称为时差法。此外还可用相差法、频差法等。 江苏新华宁仪表专业供应电磁流量计、孔板流量计、涡轮流量计、涡轮流量计、差压式流量计、金属管浮子流量计、超声波流量计、靶式智能流量计、V锥流量计等，本着“永守诚信”“创新开拓”的经营理念，竭诚为新老朋友提供优质的产品与服务，精诚合作、共创辉煌！
JY-GDUF2000超声波流量计 一、概述 JY-GDUF2000 系列超声波流量计是在参照国外同类产品的基础上，进行全新设计的一种通用时差型超声波流量计量仪器，该产品广泛适用于工业环境下无间断测量清洁均匀液体的流量和热量。GDUF2000 系列超声波流量计具有适应性强、低功耗、高可靠性、抗干扰以及优化的智能信号自适应处理能力，无须电路调整，操作简单方便。GDUF2000 系列超声波流量计以其良好的电路设计理念、优质器件的选用，逐步取代早期同类产品成为国内目前应用最为广泛的流量计量仪器。 二、工作原理 超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。 当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，其关系符合下列表达式: 其中 θ为声束与液体流动方向的夹角 M为声束在液体的直线传播次数 D为管道内径 Tup为声束在正方向上的传播时间 Tdown为声束在逆方向上的传播时间ΔT=Tup –Tdown
一、主机性能参数 精度：≤1.0 % 重复性：0.2% 流速范围：0～±64 m/s 测量原理：超声波传播时差原理，双CPU并行工作，4字节浮点运算 显示：2×10 背光型液晶显示器 操作：固定式：4×4 轻触键盘；便携式：4×4+2 轻触键盘 输入： 5 路4~20mA 输入，精度0.1% 可输入压力、液位、温度等信号 输出：电流信号：4~20mA 或0~20 mA, 阻抗0~1K浮空 准确度：0.1% 频率信号：1~9999Hz 之间任选（OCT 输出） 脉冲信号：正、负、净流量及热量累计脉冲，继电器及OCT 输出 报警信号：继电器及OCT输出，近20种信号源可选。数据接口：RS232 串行接口，可选配RS485 其他功能：记忆日、月、年累积流量，上、断电时间、流量和流量管理功能可选自动或手动补加累积量功能，记忆每天的工作状态；可编程批量（定量）控制器，故障 自诊断功能，网络工作方式等。 传感器外缚式：标准S 型，适用于管径DN15-DN100mm； 标准M 型，适用于管径DN50-DN700mm； 标准L 型，适用于管径DN300-DN6000mm； 插入式：测量管道材质不限（焊接、不焊接都可以）适用于管径DN80 以上 标准管段式：适用于管径DN10-DN400，整机测量精度±0.2% 电缆长度：单根可加长至500 米（定货时请特殊说明） 管道 衬材：碳钢、不锈钢、铸铁、PVC、水泥管等一切质地密致管道 内径：20mm—6000mm 直管段长度：上游≥10D，下游≥5D，距泵出口处≥30D 流体 种类：水、酸碱液、食物油、汽油、煤油、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。 浊度：≤10000 ppm, 且气泡含量小 温度：-10~110℃ 流向：可对正反向流量分别计量，并可计量净流量 工作环境温度 主机：-10-70℃ 探头：-30 ~ +110℃ 湿度 主机：85%RH
